Ондулин: размеры листа (длина и ширина), полезная площадь, высота волны, вес листа, толщина и рабочая площадь, как резать и пилить ондулин

Оглавление

Советы по выбору

Ондулин – отличный кровельный материал, который полностью оправдывает свою стоимость

Если вы решили купить ондулин в леруа мерлен или любом другом строительном магазине, нужно обратить внимание на следующие параметры

Каждый размер листа должен соответствовать заявленным параметрам, все они должны быть одинаковыми по размерам.
Количество волн должно быть в размере десяти или восьми штук, девять волн свидетельствует о подделке.
Нужно сравнить несколько листов перед покупкой, они не должны отличаться в оттенках.
На ондулине не должно быть битумных пятен.
Товар должен иметь сертификат качества и гарантию.
Приобретайте ондулин у проверенных производителей, не рекомендуется покупать еврошифер по подозрительно низкой цене.

Расчеты перед укладкой ондулина

На начальном этапе необходимо рассчитать количество листов материала и вспомогательных узлов. Для выполнения монтажных работ потребуются гвозди и дополнительные элементы. Например, для конструкций с 2 скатами понадобится конек, а предлагаемый производителем «Ондулин» узел ендова обеспечивает плавный переход на внутреннем стыке смежных скатов кровли строения.

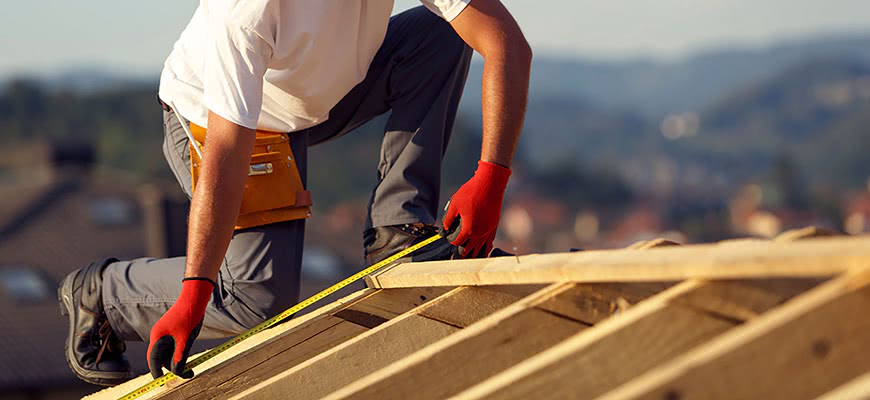

Замеры крыши

Для выполнения работ потребуются стремянка и рулетка. Длину лестницы подбирают в зависимости от этажности здания и конфигурации крыши. Замеры проводят по нескольким параллельным линиям, что повысит точность результата. Расчет площади выполняют по максимальным показателям длины и ширины.

Замеры крыши проводят по параллельным линиям.

Расчет размера листа

Габариты панелей для навеса стандартизированы, производить контрольный замер необходимо на стадии покупки. Для определения числа элементов необходимо разделить площадь крыши здания на площадь одной пластины (при расчете следует использовать одинаковые единицы измерения). У поставщиков на сайте имеются калькуляторы для определения нужного количества материала с учетом модели покрытия.

Угол наклона

Для определения угла наклона можно использовать угольник или рассчитать параметр по замеренным длине и высоте (например, при угле 45° высота ската на длине 1 м составит 1000 мм). От уклона зависит перекрытие панелей шифера. При монтаже продукции от производителя Onduline панели на кровле строения перекрываются на 1-2 волны.

Вычисление общей площади

Параметр определяют как соотношение общей площади поверхности к полезной площади панели. При расчете нужного количества листов следует предусмотреть запас материала в пределах 5-10% (например, на случай повреждения при монтаже или перевозке нескольких элементов). Запасные панели могут использоваться впоследствии при ремонте покрытия из шифера Onduline.

Вычисление общей площади производят с запасом материала.

Расчет дополнительных расходников

Производители предлагают комплектующие для отделки стыков, изломов, кромок дымовых труб или фронтонов. Количество и номенклатура деталей определяются в зависимости от конструкции строения. Поставщики продукции могут произвести расчет комплектующих с учетом предоставленной владельцем здания информации. Для крепления панелей используют гвозди (на 1 элемент серии Smart потребуется 20 шт.), которые покупают с запасом не менее 20%.

Процесс производства

Легкий вес, влагозащитные свойства и простота объясняются характеристиками веществ, из которых он состоит. Он, как и ондувилла, производится их экологически чистых, безопасных для здоровья компонентов, чего не скажешь об .

В состав входят отходы целлюлозной промышленности, нефтяной битум, полимерные смолы, природные пигменты, модификаторы. В процессе производства ондулиновое покрытие и ондувилла последовательно проходят 5 этапов:

Первый этап изготовления этого кровельного материала называют мокрым, так как в ходе него макулатуру, очищенную от примесей или мусора, смешивают с водой, получая влажную бумажную массу, которая называется пульпа.
Следующую фазу производства называют сушильной. В ходе нее подготовленная пульпа подается на конвейер, где ей придают волнистую форму, а затем высушивают.
Полностью высушенные листы разрезаются согласно стандартным размерам материала, после чего отправляются в цех пропитки.
Листы кровельного материала пропитывают нефтяным битумом с обеих сторон под воздействием высокой температуры и давления.
Ондувилла штабелируются на паллеты, а затем обматываются термоусадочной пленкой для предотвращения механических и погодных воздействий на материал во время транспортировки или хранения.

Достоинства материала

Свойства материала

Что лучше: ондулин или металлочерепица?

Сравниваем 2 материала

Сам по себе материал дешевле металлочерепицы. Однако форма волн и размер листа у него таковы, что обрезков в итоге раскроя получается меньше. Плюс саморезов на квадратный метр ондулинового покрытия потребуется гораздо больше, нежели на профнастил.

В итоге стоимость кровли в обоих случаях оказывается приблизительно одинаковой.

Более существенно металлочерепица отличается от ондулинового конкурента в плане прочности. Кровля из первой лучше переносит заморозки, жару и осадки. Но его проще кроить, им может быть покрыта любая сложно-изогнутая крыша. А металлический профлист не всегда возможно согнуть под нужным углом.

Особенности укладки

Крепить ондулин следует такими кровельными гвоздями

Монтаж битумного шифера практически не отличается от укладки на кровлю обычного асбестоцементного аналога. Волнистая поверхность дает и шумопоглощающий эффект, и обеспечивает все изоляционные свойства в течение десятилетий, без потери качеств.

Крепится к системе стропил он с помощью обычной дрели и гвоздей, либо саморезов. Дрелью просверливаются отверстия, далее вкручивается кровельный саморез, как и в обычном случае с кровельными материалами.

Следует заметить, что гвозди или шурупы обязательно должны быть снабжены уплотнителями, не дающими воде проникнуть под покрытие.

Несмотря на отдельные минусы ондулина, данный материал прослужит вам в разы дольше аналогов. Это не самое дешевое, но одно из самых качественных и престижных покрытий, как по внешнему виду, так и по всем характеристикам.

Определение

Ондулин похож на волнистый шифер, но на самом деле он кардинально отличается от этого материала. Основой для ондулина служит целлюлоза, а в основе классического шифера лежит асбест.

Целлюлозу предварительно пропитывают минералами и битумом, в результате чего образуется композит. Целлюлоза помогает изделию удерживать нужную форму, а битум делает его водонепроницаемым.

Лист ондулина имеет форму волны, это делает листы более жёсткими и прочными. Конструкционные особенности материала не дают воде затекать в щели, к тому же ондулин очень долговечен, особенно при правильном монтаже.
Материал может иметь различную расцветку, для этого применяется специальный пигмент, придающий еврошиферу различные расцветки.

Технология производства

Глядя на привлекательные кровли из ондулина своими руками, трудно поверить, что покрыта она прессованной бумагой. А между тем основным сырьем для производства битумной черепицы является целлюлоза.

Технология производства ондулина заключается в нескольких операциях:

Измельчение бумажных отходов
Приготовление пульпы — смеси измельченной бумаги, воды и химических добавок в пульпаторе
Обезвоживание полученной пульпы
Нанесение на поверхность полученного листа краски, мешанной с водоотталкивающей смолой
Формование «волны»
Сушка листа при температуре 270 градусов
Резка заготовки в стандартный размер
Погружение порезанных листов в расплавленный очищенный битум
Охлаждение пропитанных листов до температуры 60 градусов
Выдержка готового материала в складских помещениях в течение нескольких дней. За это время битум окончательно остывает и становится единым целым с листом

Как обеспечить герметичность кровли

При настиле кровли любым кровельным материалом и еврошифер этому не исключение, преследуется одна из основных задач – придание кровле герметичности. Каким бы замечательным не был кровельный материал, если при настиле в стыках образуются щели, то пользы от такой кровли не будет никакой. Поэтому, настилая еврошифер, будет не лишним руководствоваться следующими моментами.

При настиле кровли не стоит пренебрегать доборными элементами, за счет которых по большей части и обеспечивается герметичность кровли. Доборные элементы помогут вам закрыть торцы кровли, конек, перенаправят влагу, попадающую на кровлю в нужном вам направлении.

Кроме этого в ходе настила шифера не стоит забывать осуществлять подрезку углов. Зачем это необходимо? Все дело в том, что листы шифера накладываются внахлест и как следствие этого образуются швы большой толщины. Под эти швы станет набиваться снег, который от тепла поднимающегося со стороны внутренних помещений дома будет таить. Соответственно, даже, несмотря на то, что вы при помощи доборных элементов и плотности прилегания листов еврошифера к обрешетке обеспечите герметичность стыков, тем не менее, вода под кровлю просочиться. Для того чтобы этого не происходило углы на шифере в местах стыка подрезают. Благодаря этому значительно уменьшается толщина шва и у снега не остается никаких шансов проникнуть под кровлю.

Отдельно стоит упомянуть о системе водостока. Данная система необходима для того чтобы вода стекающая с шифера не попадала на стены дома. Как правило, водостоки подвешиваются под кровельным материалом таким образом, чтобы влага с нижних волн шифера попадала прямо в водосток. По большому счету сконструировать грамотный водосток несложно, но почему-то многие домовладельцы используют самые дешевые водостоки, которые обладают непрезентабельным внешним видом и низкими антикоррозийными свойствами. Из-за этого привлекательный внешний вид еврошифера портиться, что явно неприемлемо. Отсюда можно сделать вывод о том, что доборные элементы и водосток должны обладать не менее презентабельным внешним видом, чем сам еврошифер. Например, с еврошифером неплохо будут сочетаться доборные элементы и элементы водостока исполненные из оцинкованной стали покрытой полимером.

Что бы еще почитать?

Метки: битумный волнистый лист, Еврошифер, Кровельные материалы, ондулин

Преимущества и недостатки

Ондулин для кровли имеет массу достоинств, среди которых числятся:

Простой монтаж ондулина

Его можно монтировать даже поверх старой кровли

Среди недостатков ондулиновой кровли стоит отметить:

Часто хозяева коттеджей в качестве минуса упоминают, что бумажно-битумный ондулин слишком мягок. Крыши с ним якобы не способны выдержать снег и даже человека, и лучше выбирать более дорогой и прочный профлист из металла. Но здесь больше вопрос в правильности выполнения обрешетки. Шаг ее под кровлей должен быть менее 0,6 метра, иначе покрытие обязательно прогнется. Тогда как кровля из металлочерепицы может быть уложена на обрешетку с большим расстоянием между рейками.

Правильно делайте обрешётку

Правила подбора ондулина

На данный момент компании предлагают разные виды ондулина, и поскольку технологии их изготовления в целом сводятся к единым требованиям, то особое внимание при их выборе следует обратить на другие факторы.

Что касается разнообразия, то ондулин цветовая гамма, по сравнению с той же черепицей, предлагается в ограниченном ассортименте, но даже тот же коричневый, красный или зеленый может быть оформлен как в ярких, так и в матовых тонах. В качестве оригинального варианта можно попробовать использовать и еврошифер камуфляжной раскраски. Как показываются статистические данные, для монтажа кровли отечественный потребитель больше приемлет покрытие коричневого и зеленого цвета.

Следующим важным критерием выбора материала является то, предлагает ли ондулин производитель необходимые комплектующие, а в случае отсутствия таковых придется приобретать их отдельно. Учитывая то, что комплектующие используются на каждом этапе укладки кровли и в большом количестве, то на их поиски будет потрачено немало времени и сил. Так, например, без установки конька невозможно перейти к следующему этапу работы и завершить ремонт в целом.

Всегда в наличии достаточный ассортимент стройматериалов, включая, кровельную продукцию, есть у крупных поставщиков, имеющих достаточный опыт подобной деятельности. Компании, имеющие в наличии оборудование для производства ондулина, работают с большими объемами и предлагают кровельное покрытие с комплектующими по привлекательным ценам. В таком случае, можно не только приобрести ондулин, но и воспользоваться услугами его монтажа у самого производителя.

Особенности работы с ондулином

Как только материал вместе с комплектующими будет выбран и доставлен к месту строительства, можно приступать к укладке кровельного покрытия, что является самым ответственным этапом всего процесса.

Независимо от выполнения монтажных работ (самостоятельно, либо силами бригады специалистов), основные правила по монтажу ондулина пригодятся в любом случае. При первом варианте вы будете уверены в правильности выполнения укладки, во втором – сможете контролировать профессионализм монтажников.

Правила укладки ондулина

В качестве основания для крепления листов ондулина используется деревянная обрешетка.

Размер нахлеста по бокам и в конце каждого листа, точно также как и шаг обрешетки, определяется по величине угла наклона крыши:

При 5-10 градусах уклона выполняется сплошная обрешетка под ондулин из досок или фанеры. Для бокового нахлеста будет достаточно двух волн, а для концевого – 300 мм.
Если угол конструкции составляется 10-15 градусов, то при установке обрешетки соблюдается промежуток в 450 мм между каждой последующей осью брусьев, при этом боковой нахлест равен одной волне, концевой – 200 мм.
Если угол ската превышает 15 градусов, то допускается межосевой шаг обрешетки в 600 мм. На боковой нахлест оставляется 1 волна, на концевой – 170 мм.

При укладке ондулина поверх предыдущего слоя кровельного материала требуется его тщательный осмотр и, при необходимости, демонтаж поврежденных конструкций. Не забывайте о проверке качества гидроизоляционного покрытия, а также вентиляционного устройства. Вовремя замеченные недочеты лучше устранить на этом этапе, чем выполнять дорогостоящий капитальный ремонт крыши через некоторое время.

Специалисты, руководствуясь ГОСТовскими требованиями, рекомендуют для монтажа новой кровли установить обрешетку поверх старой. Основными ребрами обрешетки будут доски, размер сечения которых примерно равен ширине волны прежнего покрытия. Поперечные ребра выполняется из досок сечением 50×38 мм, либо 75×38 мм.

Для разметки полотна подойдет цветной маркер или карандаш, режется материал обычной ножовкой для дерева. Чтобы ножовки не застревала, ее предварительно смазывают. Также для разрезания ондулина может быть использована ручная или циркулярная электропила.

Характеристика

В состав еврошифера входят только экологически чистые материалы, что также является большим преимуществом ондулина. Важнейшее сырье – это целлюлоза, которая, по сути, является макулатурой, переработанной в крошку. Изначально масса из целлюлозы раскатывается в пласты, после чего она пропитывается битумом под большим давлением.

Затем осуществляется окраска материала, она может быть как с одной, так и с двух сторон. Поверхность ондулина может быть шероховатой или гладкой, а также матовой. Производственный процесс изготовления еврошифера не сложный, но требующий чёткого соблюдения технологии.

Преимущества монтажа кровли из ондулина

Среди неоспоримых преимуществ материала выделяют:

Способность низкого водопоглощения, благодаря чему в подкровельном пространстве всегда сохраняется нужный микроклимат, а листы в случае снижения температуры до 0 градусов остаются в прежнем виде.
Наличие хорошей устойчивости к погодным изменениям в виде дождя, снега, ветра и других климатических воздействий.
Препятствие к образованию грибка и бактерий.
Наличие защитных свойств от воздействия кислот, щелочей, промышленных газов и других химических реакций.
Использование в производстве безвредных компонентов. В ондулин состав входит экологически чистое сырье, поэтому на выходе получается безопасная для окружающих существ продукция.

По мере развития строительства кровель из ондулина, ему дали второе название – еврошифер, хотя отличие одного от другого выявляется сразу же. Ондулин легко разрезается, не ломается во время забивания гвоздей, предлагается в разных цветовых вариантах, что можно увидеть на фото, внешне очень элегантный и современный. Если клиент решил сам выбрать, чем покрасить ондулин, то он может сделать индивидуальный заказ (подробнее: «Как и чем покрасить ондулин – и вообще, можно ли его красить»).

При долгой эксплуатации (7-10 лет) покрытие может утратить свою яркость и привлекательность, тогда его достаточно покрасить в нужный цвет. Однако перед нанесением акриловой, виниловой или эпокси-виниловой краски, проводится подготовка поверхности – грунтовка покрытия.

Для установки кровли может использоваться также и любой аналог ондулина, например прозрачный ондулин, который также называют прозрачным шифером. Монтаж и ремонт ондулина, а также его материалов-аналогов, в целом, осуществляется так же, как и работа с шифером, отличие возможно только в характеристиках исходных материалов и их состава.

Свойства

Еврошифер имеет множество положительных свойств, которые выделяют его на фоне других строительных материалов.

Лист ондулина весит не более шести килограмм, поэтому работать с ним самостоятельно не составит труда.
Внешний вид ондулина довольно привлекательный, он прекрасно подходит под любой дизайн.
Еврошифер абсолютно непроницаемый, так как он не имеет пор. Материал славится прекрасными гидроизоляционными свойствами.
На ондулине не растёт мох, так как битум не пропускает жидкость.
Лёгкость монтажа, с который может справиться даже один человек без посторонней помощи.
Толщина ондулина является наиболее оптимальной и составляет 3 мм.
Покрытие имеет длительный срок эксплуатации, который может достигать пятидесяти лет.
Ондулин относится к одним из самых недорогих и доступных материалов, который позволяет соорудить бюджетное жилище.
Материал отличается хорошей гибкостью, на него можно наступать и при этом он не будет трескаться.
Подобная кровля славится высокой прочностью и не боится града и других атмосферных осадков.

Монтаж ондулиновой кровли

После проведения подготовительных работ начинается непосредственно сам процесс монтажа. Следует сразу отметить, что процедура монтажа очень простая, данная работа будет под силу даже человеку без специальных знаний и навыков

Важно только приступая к монтажу тщательно изучить инструкцию и рекомендации данные производителем материала.
Процесс монтажа ондулиновой крыши начинается с распила листов ондулина и подгонки их по требуемому формату. Далее листы поднимают на крыши и размещают на обрешетке.
По завершению всех работ, связанных с монтажом, устанавливаются элементы коньков

Их ставят с 15 см нахлестом с элементами перекрытий.

Технические характеристики ондулина

Чтобы детально разобраться в вопросе, давайте рассмотрим основные характеристики ондулина, которые отличают материал от металочерепицы или листового железа. Итак, для еврокровли характерны такие особенности:

Материал устойчив к коррозии даже при продолжительном нахождении во влажной среде.
Полная звукоизоляция, что особенно заметно в регионах с большим количеством выпадаемых осадков.
Благодаря своей структуре, ондулин не способствует образованию конденсата, соответственно при монтаже можно сэкономить на пароизоляции.
При производстве используются только экологически безопасные компоненты.

О достоинствах и недостатках еврошифера: общая информация

Мы считаем, что любой кровельный материал и брендового производителя, и менее именитый должен выбираться только после всесторонней оценки потребительских качеств. Таким образом, будет сформирована объективная картина. Поэтому, рассмотрим все «за» и «против» ондулина:

Плюсы

Низкое водопоглощение.
Погодоустойчивость.
Устойчивость к агрессивным средам – щелочам, кислотам, промышленным газам.
Устойчивость к биологической коррозии.
Не подвержен обычной коррозии – отсутствует металлическая составляющая.
Нет необходимости в устройстве шумоизоляции под ондулин.
Легковесность – на стеновые конструкции и фундамент оказывается минимальное давление.
Гибкость, что позволяет выполнять покрытие криволинейной крыши, в том числе, с радиусом кривизны до 5 м.

Минусы

Монтаж возможен только при плюсовой температуре, поскольку ондулин в условиях низкотемпературного режима становится ломким.
Относительно быстро загрязняется.
Цветные листы теряют яркость расцветки, примерно, через 3-4 года.
Относится к самому низкому классу пожаробезопасности – горюч.

Что это такое ондулин?

Создан ондулин был во Франции (Европа) на фирме «ONDUliNE». Его принято относить к экологически чистым органического происхождения строительным материалам. В основе этого дешевого кровельного покрытия – обычная целлюлоза. Но чтобы она не размокала под осадками на крыше, спрессованное из нее полотно обрабатывают битумной пропиткой.

В состав для укладки кровли входят:

Целлюлоза (бумага).
Минеральный наполнитель.
Битум с полимерными смолами.
Пигменты.

На производстве целлюлоза спрессовывается в пластины толщиной в 2–3 мм и для придания волн нужного размера повергается гофрированию. Затем производится ее пропитка смесью битума с пигментирующими добавками. На выходе получается волнистый лист, который выглядит как шифер или металлочерепица с профилем в виде волны.

Вид в разрезе

Технические характеристики следующие:

Таблица физико-механических характеристик

Характеристика	Значение	Примечание
Прочность, кПа	>1800	—
Разрушающая нагрузка, Кг с/м2	960	Разрушаются стропила и обрешетка, но не Ондулин
Модуль упругости, Кг с/см2	Emax — 8,160;Emin — 3,940	—
Теплопроводность, Ккал/мч°С	0,19	Низкая теплопроводность по сравнению с расчетным значением
Термическая стойкость, °C	до 110°С	Свойства не меняются, сохраняется форма и упругость
Шумоизоляция, дБ	40	—
Морозостойкость (циклы оттаивания)	25	Плиты морозоустойчивы

Рассматриваемый материал для кровли устойчив к щелочам, нефтепродуктам и кислотам. Он спокойно выдерживает столб снега в 2,5–3 метра и сильные ливни. Производители заявляют гарантийный срок службы 15 лет, но фактически ондулин может прослужить после укладки на крышу коттеджа или хоз постройки до полувека. У него отличная водостойкость, но откровенно плохие показатели по устойчивости к огню (входит в последнюю сильногорючую группу стройматериалов).

Будьте осторожны — материал плохо устойчив к огню

При горении ондулин выделяет токсичные вещества и сильный дым. Но загореться на крышах от искр или разлетающихся углей он может лишь там, где пламя в состоянии добраться до целлюлозы – в поврежденных местах или с торца листа. Поверхность последнего пропитана антипиренами. Она вспыхнет, только если окажется раскаленной до 200–230 С.
