Что такое открытая система отопления

Автономные системы отопления

Вода, которой заполнены котел, трубы и радиаторы, при нагревании расширяется. Давление внутри резко повышается. Если не предусмотреть возможность удаления добавочного объема воды, то произойдет разрыв системы. Компенсация изменений объемов воды при изменении температуры происходит в расширительных сосудах. С ростом температуры, избыток воды, перемещается в расширительный сосуд. С уменьшением температуры система дополняется водой из расширительного сосуда.

Открытая система постоянно соединена с атмосферой через открытый расширительный сосуд. Сосуд выполняется в виде прямоугольного или круглого бака. Форма значения не имеет

Важно чтобы он имел достаточную емкость, чтобы вместить дополнительный объем воды, образующийся от температурного расширения циркуляционной воды. Расширительный сосуд размещается в самой высокой части системы отопления

С системой отопления сосуд соединен трубой, которую называют стояк. Стояк присоединяется в нижней части бака – к днищу или боковой стенке. В верхней части расширительного бака присоединяется сливная труба. Она выводится в канализацию или на улицу за пределы здания. Сливная труба нужна на случай переполнения бака. Она же и обеспечивает постоянное соединение бака и системы отопления с атмосферой. Если система заполняется водой вручную ведрами, бак дополнительно оборудуется крышкой или люком. Если емкость бака выбрана правильно, то уровень воды в баке проверяется перед включением отопления. Давление воды в «открытой системе» равно атмосферному давлению, и не меняется при изменении температуры воды, которая циркулирует в системе. Устройство безопасности от повышения давления не требуется.

Закрытая система изолирована от атмосферы. Расширительный сосуд герметичный. Форма сосуда выбрана так, чтобы он выдерживал наибольшее давление при минимальной толщине стенок. Внутри сосуда находится резиновая мембрана, которая разделяет его на две части. Одна часть заполнена воздухом, другая часть присоединяется к системе отопления. Расширительный сосуд может быть установлен в любой точке системы. При увеличении температуры воды избыток поступает в расширительный сосуд. Воздух или газ в другой половине мембраны сжимается. При снижении температуры, давление в системе уменьшается, вода из расширительного сосуда под действием сжатого воздуха вытесняется из расширительного сосуда в систему. В закрытой системе давление выше, чем в открытой системе и постоянно меняется в зависимости от температуры циркулирующей воды. Кроме того закрытая система обязательно оборудуется предохранительным клапаном на случай опасного повышения давления и устройством для выпуска воздуха.

Открытая система отопления

Принцип работы водяного отопления

Основой функционирования системы отопления является непрерывная циркуляция среды, выполняющей роль теплоносителя. Во время движения по трубам от источника нагревания (котла) к обогревающим приборам и обратно осуществляется отдача тепловой энергии и обогрев помещений. В качестве теплоносителя может использоваться не только вода, но также воздух, пар или антифриз (в домах нерегулярного проживания). Однако водяные системы отопления получили наибольшее распространение.

При обустройстве традиционного отопления используются физические явления и законы – тепловое расширение воды, конвекция и гравитация. После нагревания посредством котла происходит расширения теплоносителя, из-за чего в трубопроводе возникает давление. Среда при этом теряет в своей плотности и весе. Находящаяся внизу более тяжелая и плотная холодная вода выталкивает нагретые порции вверх: это объясняет исключительно вертикальное позиционирование выходящей из котла подающей трубы.

Благодаря создаваемому давлению и конвекции теплоноситель циркулирует внутри батарей, постепенно отдавая им свое тепло. Этот обмен энергией и приводит к обогреву помещений. Возвращающаяся обратно вода обычно имеет невысокую температуру: после этого цикл начинается заново.

Отопление, функционирующее за счет естественной циркуляции, также носит название самотечного и гравитационного. Стабильную циркуляцию жидкости обеспечивает угол уклона горизонтальных труб системы. Обычно это – 2-3 мм на погонный метр. В результате нагревания теплоносителя в магистрали создается гидравлическое давление. Так как вода способна сжиматься, даже небольшое превышение нормы чревато серьезными последствиями. Чтобы этого не допустить, любой отопительный контур оснащается специальным компенсирующим приспособлением – расширительной емкостью.

Определение открытой отопительной системы

Общеизвестно, что между котельной установкой и приборами отопления по трубам циркулирует жидкий теплоноситель, работающий в качестве посредника для передачи тепловой энергии. В отличие от печей, нагревающих воздух вокруг себя напрямую, водяная система способна переносить теплоту на большие расстояния. Это и привело к ее повсеместному внедрению. Простейшая схема открытой системы отопления для одноэтажного дома представлена на рисунке:

Вода, протекающая по трубопроводам, расширяется вследствие нагревания. Образующийся излишек вытесняется в специальную емкость – расширительный бак. Особенность открытой схемы, отличающая ее от других систем – установленный в самой высокой точке бак открытого типа. Простыми словами, емкость, куда вытесняется излишек горячего теплоносителя, напрямую сообщается с атмосферой.

Функционирует схема следующим образом. При повышении температуры объем воды в сети возрастает, соответственно, поднимается ее уровень в расширительном баке. При этом часть воздуха из емкости просто вытесняется в атмосферу через патрубок. Когда в силу разных причин температура падает, снижается и уровень теплоносителя в резервуаре, а воздух извне занимает его место, свободно входя через открытый патрубок.

Примечание. Нельзя путать рассматриваемую схему с таким понятием, как открытая система теплоснабжения. Понятие касается централизованных сетей, из которых теплоноситель безвозвратно отбирается на нужды горячего водоснабжения. При индивидуальном отоплении частных домов и других зданий подобные схемы не применяются.

Схема принудительного типа – монтаж

Чтобы открытая система работала качественно, подключают оборудование. Важный этап – выбор насоса, точки врезки.

Выбираем насос

Характеристики мощности, напора при выборе насоса — определяющие, связаны с габаритами дома. Чем больше площадь, тем мощнее насос. Нужно учесть:

  1. Длину магистрали.
  2. Вид, количество батарей.
  3. Сечение, материал труб.
  4. Вид котла.

Насос для принудительной циркуляции

Выбор точки врезки насоса

Оптимальное место для врезки циркуляционного насоса — труба-обратка. Исключение — термостойкие модели, которые можно устанавливать на выходе из котла.

Способы врезки

Существует два способа врезки, принципиальной разницы между ними нет. Насос можно установить на обратку, подающую трубу. Но во втором случае насосы чаще выходят из строя из-за длительного закипания воды в твердотопливном котле.

Если шаровый кран на байпасе заменить на шариковый, переключение принудительной и естественной циркуляции происходит в автоматическом режиме.

Эффективность, безопасность, корректная работа открытой системы отопления зависят от расчетов, оборудования.

https://youtube.com/watch?v=c3CaQI2hqdo

Схема установки

На практике применяются две схемы установки циркуляционного насоса в однотрубной и двухтрубной системе отопления. Перед проведением монтажных работ необходимо внимательно изучить прилагаемую инструкцию. На подготовительной стадии работ сливают воду с системы и очищают трубы от загрязнений методом дополнительной прокачки жидкости. Насос устанавливают по прилагаемой схеме, затем заливают в контур теплоноситель и включают агрегат.

Как мы уже говорили, насос лучше всего устанавливать на обратке при помощи отвода или как его ещё называют, байпаса. Такое приспособление необходимо для перекрытия воды и замены насоса в случае поломки. Диаметр отводной трубы должен быть меньше, чем у центрального трубопровода.

Схема монтажа дополнительного насоса в систему отопления

На каждом из краёв байпаса перед входом и после выхода из насоса устанавливают краны для аварийного перекрытия теплоносителя. На центральной магистрали устанавливают ещё один кран для направления потока жидкости через насос. Перед входом в подкачивающее оборудование закрепляют специальный фильтр, который будет скапливать вредные частицы, находящиеся в воде.

Врезка насоса в отопительный контур

Циркуляционный насос рекомендуется устанавливать на обратной трубе, в этом случае через прибор будет проходить уже остывшая жидкость. Однако при использовании более современных моделей, которые выполнены из термостойких материалов, не исключена врезка на подающую магистраль. В любом случае устанавливаемое оборудование не должно нарушать циркуляцию теплоносителя.

Существует несколько вариантов изменения гравитационной схемы в принудительный вариант:

  1. Установка расширительного бачка на более высоком уровне. Этот вариант можно назвать самым простым, однако для этого потребуется высокое чердачное помещение.
  2. Расширительный бак переносят на дальний стояк. Если использовать этот способ для реконструкции старой системы, то потребуется много сил и времени. Если по этой схеме обустраивать новую систему, то она не оправдает себя.
  3. Размещение стояка расширительного бака в непосредственной близости к колену, на котором расположен насос. В этом случае трубу с резервуаром вырезают с подающей магистрали и врезают ее на обратной трубе за насосом.
  4. Врезка насоса в подающую магистраль. Этот способ считается самым оптимальным вариантом реконструкции отопительного контура. Однако следует помнить, что не каждый прибор может выдержать высокую температуру.

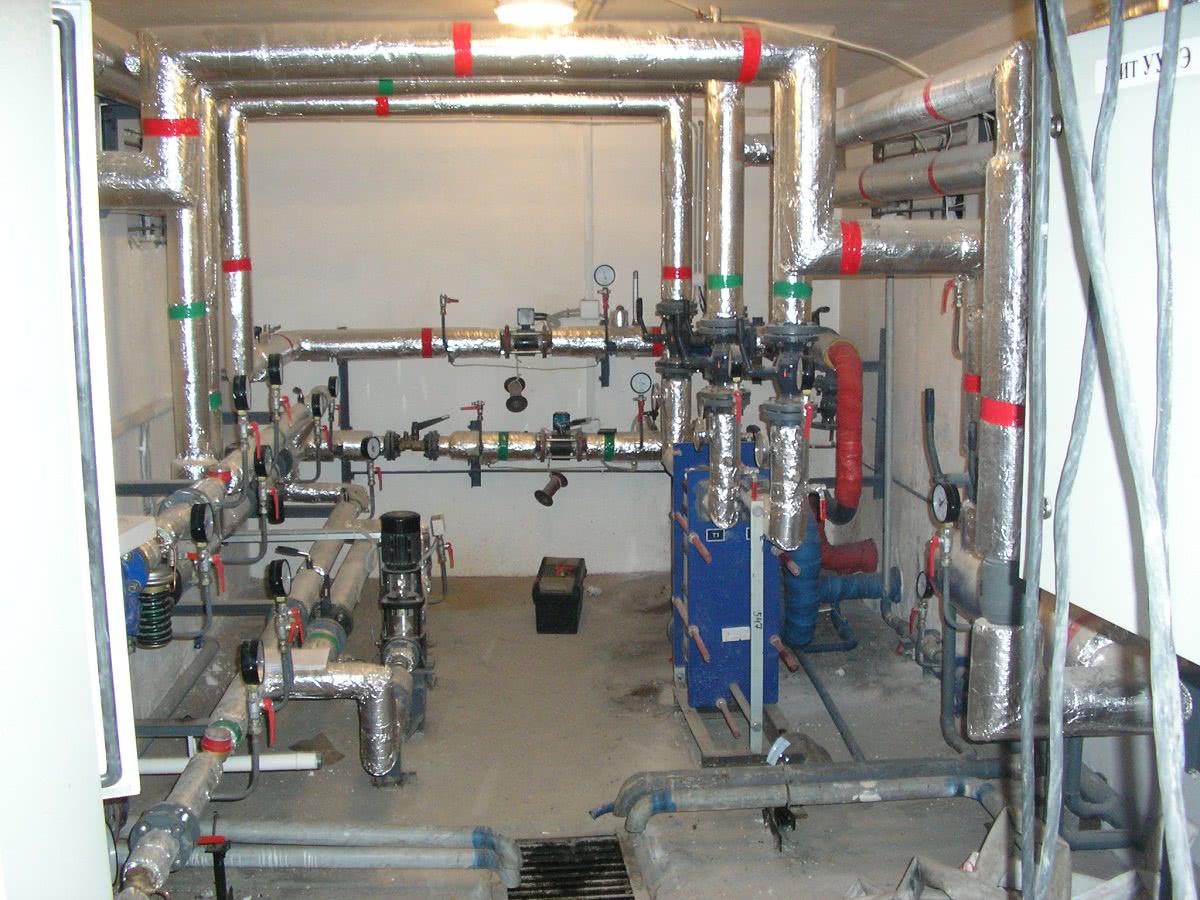

Преимущества и недостатки закрытой системы теплоснабжения

Закрытая обогревательная система считается более продвинутой. Она открывает большее количество возможностей и имеет очень несложное обслуживание.

 Как обычно, мы предлагаем сначала поговорить о хорошем. То есть, обсудить достоинства данного типа системы.

Преимущества закрытого топления дома:

  • Данная система герметична, поэтому она не требует постоянного пополнения количества воды;
  • Можно использовать антифриз, не боясь, что вредные пары вырвутся наружу;
  • В таких устройствах можно регулировать температуру обогрева дома;
  • Длительность эксплуатации, надежность и экономичность;
  • Возможность регулировки давления в устройстве;
  • К такой системе отопления можно провести и другие источники питания.

Помимо достоинств, эта система тоже имеет свои недостатки. В целях обоснованности своего выбора, мы предлагаем изучить и его.

Минусы закрытой системы отопления:

  • Такая система зависит от непрерывного электроснабжения;
  • Работающий насос издает много шума, и ему требуется электроэнергия;
  • Если вы захотите иметь возможность обогревать дом при отсутствии электричества, вам придется купить небольшой электрогенератор;
  • Расширительные баки такой системы имеют довольно большую площадь;
  • Существуют проблемы в поддержании давления в закрытом отоплении, чтобы ее устранить, нужно дополнительно приобрести специальную установку.

Как видите, такая система тоже имеет свои недостатки. Однако достоинств у нее все же больше. Поэтому не спешите ее списывать со счетов прежде, чем хорошо подумаете. Ведь, несмотря на свою зависимость от электроэнергии, этот прибор считается надежным и долговечным.

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

По месту размещения расширительного бака. В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху.
В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы

Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.

Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.

Преимущества открытой системы отопления

  • простое обслуживание системы;
  • отсутствие насоса обеспечивает бесшумную работу;
  • равномерный прогрев отапливаемого помещения;
  • быстрый пуск и остановка системы;
  • независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
  • высокая надёжность;
  • не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

  • возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
  • воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
  • возможность замерзания теплоносителя в расширительном баке;
  • медленный нагрев системы после включения;
  • необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
  • невозможность использования антифриза в качестве теплоносителя;
  • достаточна громоздка;
  • низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

  • простой монтаж ;
  • нет необходимости постоянно контролировать уровень теплоносителя;
  • возможность применения антифриза. не боясь размораживания системы отопления;
  • путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
  • из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
  • самостоятельное регулирование давления;
  • система экономичная и технологичная, имеет более длительный срок эксплуатации;
  • возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

  • самый главный недостаток — зависимость системы от наличия постоянного электроснабжения ;
  • при работе насоса требуется электричество;
  • для аварийного электроснабжения рекомендуется приобрести небольшой генератор ;
  • при нарушении герметичности стыков возможно попадание воздуха в систему;
  • размеры расширительных мембранных баков в закрытых помещениях большой площади;
  • бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
  • возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Каждый, кто собирается установить систему отопления, сам выбирает, какая система проще и надёжней для него.

Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

Однотрубная схема

Однотрубная схема предполагает совмещение подающего и обратного трубопроводов. Теплоноситель подается через специальный трубопровод с запорной арматурой. Предусматривается отдельный патрубок с вентилем для слива воды в канализацию.

После нагрева в котле теплоноситель, пройдя по стоякам и радиаторам и отдав им необходимое количество тепла, поступает в насос. Последний обеспечивает нагнетание потока, движущегося к котлу.

Бак мембранного типа, который включает однотрубная система, позволяет предотвратить возникновение аварийных ситуаций.

Такой бак может быть не только закрытым, но и открытым. Он устанавливается на верхнем (техническом) этаже здания.

Если бак закрытый, то и система отопления закрытая. Если же открытый, то и систему называют открытой.

Группа безопасности

Однотрубная система обязательно включает группу безопасности, состоящую из:

  • воздухоотвода;
  • предохранительного клапана;
  • манометра и термометра, часто объединяемых в одном корпусе.

Такая группа позволит оперативно снизить избыточное давление в системе, предотвратив тем самым разрыв трубопровода и поломку оборудования.

Допустим монтаж приборов из группы безопасности отдельно друг от друга. Например, врезка предохранительного клапана осуществляется немного выше котла. Однако это не всегда оправдано с точки зрения затрат на монтаж системы отопления.

Радиаторы при такой схеме могут подключаться по-разному: диагонально, параллельно и т.д. Желательно предусмотреть терморегуляторы и краны Маевского на каждой батареи. В продаже можно найти модели радиаторов с заранее вмонтированными кранами.

Разводка труб в системе может быть горизонтальной и вертикальной. Оба типа разводки допускают подключение к бойлеру и системе теплого пола.

Для этого лишь следует предусмотреть специальный распределительный коллектор. позволяющий обеспечить поступление нагретого теплоносителя одновременно в радиаторы, бойлер и контур теплого пола.

Особенности сборки принудительной схемы

Чтоб принудительная система оправдала себя и функционировала исправно, необходимо правильно подобрать насос и грамотно «врезать» его в магистраль теплоснабжения.

Выбор циркуляционного насоса

Основные параметры выбора насосного оборудования: мощность прибора и напор. Эти характеристики определяются исходя из площади отапливаемого помещения.

  • для домов в 250 кв.м подойдет насос мощность которого 3,5 куб.м/ч, а напор – 0,4 атм.;
  • в помещениях размером 250-350 кв.м устанавливают прибор на 4,5 куб.м/ч с напором 0,6 атм.;
  • если площадь дома составляет 350-800 кв.м, то целесообразно приобрести насос мощностью 11 куб.м/ч, напор которого не менее 0,8 атм.

При более скрупулезном подборе специалисты учитывают протяженность отопительной системы, вид и количество радиаторов, материал изготовления и диаметр труб, а также тип котла.

Установка насоса в магистраль

Размещение насоса производится на обратке, чтобы через прибор проходил не слишком горячий теплоноситель. На подающую магистраль возможна установка современных моделей из устойчивых к высоким температурам материалов.

При «врезке» насоса не должна нарушиться циркуляция воды

Важно, чтоб в любой точке магистрали при работе насосного агрегата гидростатическое давление оставалось избыточным

Четыре допустимые схемы отопительных систем с насосной циркуляцией и расширительным баком открытого типа. Гидростатическое давление сохраняется на нужном уровне

Вариант 1. Подъем расширительного резервуара. Простой способ переоборудования системы естественной циркуляции на принудительную. Для реализации проекта понадобиться высокое чердачное помещение.

Вариант 2. Перемещение бака на дальний стояк. Трудоемкий процесс реконструкции старой системы, а для устройства новой – не оправдан. Возможны более простые и удачные способы.

Вариант 3. Труба расширительного бачка около патрубка насоса. Для изменения типа циркуляции необходимо отрезать резервуар от подающей магистрали, а затем подключить его к обратке – за циркуляционным насосом.

Вариант 4. Насос включен в подающую магистраль. Наиболее простой способ реконструкции системы. Минус метода – неблагоприятные условия эксплуатации насоса. Не каждый прибор выдержит высокие температуры.

Из чего состоит закрытая система отопления

Главными элементами системы отопления закрытого типа являются:

  1. Котёл. Это основной источник создания тепловой энергии, при помощи которого нагревается вода. Котлы бывают газовыми, твёрдотопливными и электрическими.
  2. Расширительный бачок мембранного типа.
  3. Циркуляционный насос, который подбирается по мощности в зависимости от объёма воды в контуре.
  4. Радиаторы для обогрева помещений.
  5. Трубопроводы для сооружения контуров.
  6. Переходники и соединители.
  7. Обратные клапаны.
  8. Фильтры для очистки воды от засорений.
  9. Воздухоотводчики.

Все элементы для сооружения системы закрытого типа практически такие же, которые применяются для изготовления контура открытого типа. Различие заключается только в применение расширительных баков разной конструкции.

Скорость работы насоса в системе отопления

Большинство бытовых приборов оборудованы регулировкой скоростей вращения, которых может быть 3-7 единиц. За счет увеличения скорости повышается напор, теплоноситель движется быстрее, прогрев помещения отнимает меньше времени. Чтобы правильно рассчитать скорость, пригодится поверхностный лазерный термометр (есть у сантехников).

Что делать:

  • вывести теплосистему в рабочий режим;
  • измерить температуру входной и выходной трубы;
  • если разность температур более 20 градусов, нужно увеличить скорость насоса;
  • через 30 минут снова замерить показания термометра;
  • при разности температур менее 10 градусов, скорость нужно снижать.

Оптимальной считается разница между температурой на входном и выходном патрубке примерно около 15 градусов

Важно знать, что переключать скорости прибора в рабочем режиме нельзя, следует сначала отключить насос, перенастроить регулятор, потом снова включить

Обойтись без термометра можно, установив на магистралях термодатчики. При разности температур более 20 С и менее 10 С система работает неэффективно. Охлажденная вода в обратке повышает нагрузку на котел отопления, увеличивает расход топлива. А если вода поступает в обратку слишком горячая, то она не успевает остыть, передавая тепло радиаторам – это тоже плохо.
