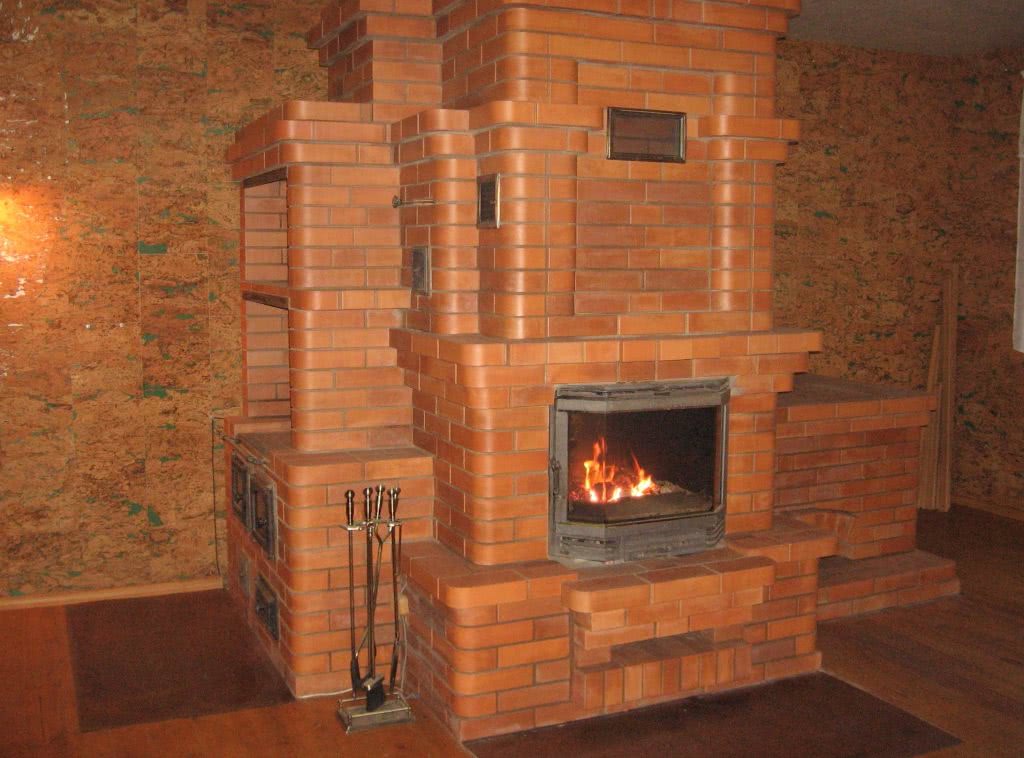

Печь с камином из кирпича, строительство многофункционального сооружения

Оглавление

Технология кладочных работ при возведении кирпичного камина

Будем считать, что фундамент камина уже построен, залит прочным бетоном и выдержит вес сооружения.

Поверхность бетона следует гидроизолировать недорогой обмазочной цементно-полимерной смесью (например, CeresitCR 65), промазав её два раза кистью либо шпателем.
Если камин примыкает к стене из сгораемого материала, необходимо установить противопожарную защиту.

Недорогой и эффективный вариант противопожарной разделки камина и деревянной стены — плита из базальтовой ваты (толщина не менее 5 см), покрытая со стороны камина отражающей фольгой

Приготовление глиняно-песчаного раствора. При самостоятельном изготовлении глину следует замочить заранее. В готовую смесь воду добавляют перед началом работ в соответствии с инструкцией.
Кирпич следует замочить — опустить его в корыто с водой на несколько минут. Если этого не сделать, кладочный раствор может слишком быстро высыхать и не набирать необходимой прочности

К тому же влажный кирпич при необходимости можно сместить, что важно, когда камин выкладывает не очень опытный мастер.
Выкладывают первый ряд, он должен быть максимально ровным, горизонтальность уровня следует тщательно контролировать. Если немного «промахнулись» с фундаментом, первый ряд можно выложить на цементно-песчаном растворе, так легче исправить огрехи основания.
Далее кладка каминаведётся в точном соответствии с порядовыми планами

Рекомендуем каждый последующий ряд сначала выкладывать насухо, только после этого на раствор. Если камин велик, натягивают шнур, при небольших размерах сооружения достаточно контроля уровнем и угольником.

Если в ряду есть больше одного кирпича, который следует расколоть или распилить, рекомендуем при сухой выкладке пронумеровать все элементы, как цельные, так и подогнанные по размеру. Нумерацию стоит продублировать и на порядовом плане

Вертикальные швы кирпичей не должны располагаться один над другим, необходимость перевязки должна быть учтена ещё при составлении чертежей.

Кладку начинают с угловых элементов, строго контролируя соблюдение горизонтального уровня между ними

Излишки раствора удаляют мастерком, швы расшивают, загрязнённые кирпичи протирают мокрой тряпицей.

Форма расшивки определяет профиль шва, вогнутый, выпуклый или прямоугольный

Ещё один способ сделать аккуратный шов — класть кирпичи по направляющим

Присмотритесь к фотографии: с наружной стороны в шов вложен металлический профиль квадратного сечения, спустя несколько минут его вынимают.

Не стоит за одну смену класть более 8-10 рядов по высоте.

Этапы возведения камина

Переделка

Перед составлением проекта будущего камина, проверяют состояние дымохода. На системе дымоотведения лежит большая часть ответственности за безопасность.

Проводят проверку состояния печки, фундамента. При обнаружении нарушений, потребуется провести переделку с нуля, особенно, если был поврежден фундамент.

Легче переоборудовать сооружение в декоративное устройство.

Труба дымохода должна соответствовать основным требованиям. Например, высота используемой трубы может быть не менее 7 м. Сечение материала — 13 — 25 см, глубина топки от 0,5 м.

Топочное отделение выкладывают огнеупорным, шамотным кирпичом, который не испортится от прямого контакта с огнем.

Во время кладки создают каналы, пропускающие воздух вдоль дверцы, что предотвратит скопление сажи.

После выполнения всех черновых работ можно приступать к чистовой отделке.

Пример переделки печки в каминную конструкцию с тепловым щитом:

Возможные ошибки и рекомендации

Главная ошибка, с которой сталкиваются новички — неровные укладка рядов. Чтобы этого избежать, каждый ряд нужно проверять уровнем. Рекомендации профессионалов:

Нельзя забывать про обвязку рядов. Она сделает конструкцию более долговечной.
Можно выложить стену полностью белым кирпичом

Сверху его можно разукрасить различными красками.
Важно грамотно отнестись к расчетам, чтобы выполнять меньше подрезок.

Современные металлические печи не отличаются красивым видом, если они не имеют покрытия из натурального камня. Чтобы улучшить вид устройства, можно собрать самодельный портал. Он поможет украсить металлические поверхности.

Кирпичная ПВК – особенности эксплуатации

Нередко водяное отопление совмещают не только с камином или современной дровяной печью. Для многих лучшим вариантом станет установка классической кирпичной печи как источника тепловой энергии. Грамотно расширив с помощью водяного контура возможности кирпичной печи, можно качественно прогревать не только ближайшие жилые комнаты, но и всю постройку. Чтобы повысить КПД кирпичной печи, разработаны различные конструкции теплообменников (в их качестве выступают змеевики и регистры). Эксплуатация такой системы в загородном жилье обладает особенностями, в число которых входят:

Обустройство. Чтобы сложить качественную печь, а затем провести монтаж водяного отопления, потребуются мастера высокой квалификации.
Размер. Габаритная традиционная русская печь занимает много полезной площади и помещается далеко не в каждой кухне. Альтернативой для скромных по размеру помещений станет голландская или шведская кирпичная печь. Такие конструкции характеризуются меньшими размерами, но полной функциональностью.

Схема установки теплообменникаИсточник ogon.guru

Улучшение КПД. Максимальный КПД печи не достигает 50%; половина тепла (и денег) безвозвратно исчезает в трубе. Устройство полноценной системы водяного отопления позволяет увеличивать этот параметр до 80-85%, что сравнимо с характеристиками котлов промышленного производства, работающих на твердых видах топлива.
Инерционность. В отличие от электрических котлов, на разогрев системы, завязанной на кирпичную печь, потребуется некоторое количество времени.
Уход. Сгорающие дрова оставляют после себя золу и пыль. Комната, в которой расположена кирпичная печь, придется убирать часто и тщательно.
Требования к безопасности. Неправильная эксплуатация кирпичной печи для дома с водяным отоплением является угрозой не только пожара, но и отравления угарным газом.

О кладке кирпичной печи с водяным контуром в следующем видео:

Монтаж ПВК

Если в загородном коттедже планируется устройство водяного отопления от кирпичной печи (на дровах), теплообменник конструируется индивидуально, под определенную печь. Такое устройство практически не подлежит ремонту, поэтому для монтажа привлекают специалиста-печника, который сможет профессионально выполнить все работы:

Изготовить теплообменник и дважды проверить его качество – до и после установки.
Вмонтировать теплообменник на нужном этапе (после выполнения фундамента), затем продолжить кладку, соблюдая определенные правила. При монтаже теплообменника оставляют компенсационные зазоры, оставляющие 1-1,5 см до стенок топочной камеры, Зазоры, учитывающие тепловое расширение, нужны и при монтаже труб.
При монтаже теплообменника с трубами и для изоляции применять исключительно жаропрочные уплотнители.

Стальные трубы для изготовления теплообменникаИсточник 36doors.ru

Заключение

Устройство водяного отопления от дровяной печи становится все более частым выбором в частном домостроении. Кирпичная печь, сложенная профессиональным печником и грамотно встроенная в систему, будет эффективной конструкцией, выполняющей все возложенные на нее задачи, от утилитарных, до эстетических.

Как построить печь длительного горения

Довольно многим владельцам домов с печным отоплением было бы интересно переделать свою кирпичную печь так, чтобы она работала в режиме длительного горения. Тем не менее, сделать это в домашних условиях не получится.

Дело в том, что для работы в таком режиме должна быть обеспечена герметичность топки, в которой будет собираться дым с большой концентрацией угарных газов. Нельзя допустить попадание этих газов в комнату. Вместе с тем, для тления нужно минимизировать приток воздуха, что возможно сделать с помощью дверки поддувала, но это очень неудобно.

В некоторой степени тления топлива можно добиться в русской или голландской печи. Однако это небезопасно, поэтому лучше все-таки остановить свой выбор на печи, которая долго сохраняет тепло. Как вариант, можно купить фабричную металлическую печь длительного горения, что, кстати, обойдется дешевле, чем сооружать по чертежам кирпичную печь для дома своими руками. Да и КПД у них будет не ниже.

Если же вы все-таки решились сооружать кирпичную печь самостоятельно, взвесьте все аргументы и определитесь с конструкцией. Затем нужно будет найти порядовку с описанием кладки и закупить расходный материал

Обратите внимание, что печные работы требуют определенных навыков.

Перед началом кладки печи необходимо залить мощный фундамент, причем его размеры должны превосходить тело печи на 10-15 см с каждой стороны. Можно использовать бетонный раствор с армирующей сеткой, бутовый камень или бетонные блоки. Помните, что печной фундамент не должен быть связан с основным фундаментом дома, иначе при межсезонных сдвигах грунта печь или дымоход может лопнуть.

Тело печи выкладывают из двух видов кирпичей – полнотелого и шамотного. Огнеупорный шамотный кирпич используется для кладки особенно горячих мест – топочной камеры и дымовых каналов. Для сцепления огнеупорных кирпичей используется раствор на основе шамотной глины или с добавлением шамотного порошка.

Обратите внимание, что для компенсации разницы в тепловом расширении между огнеупорным и керамическим кирпичом оставляют зазор в 5 мм.

Все фабричные детали – вьюшки, колосники, дверки, заслонки, варочную поверхность – нужно установить в предусмотренных схемой местах. Для прочности крепления дверцы в нее продевают прокаленную проволоку 30-40 см длины и замуровывают ее в кладке. Что касается колосников и чугунной плиты, то под них в кирпичах делают пазы с учетом зазоров до металла в 5 мм на температурное расширение и прокладку шнура или асбестовой ткани.

Последний элемент печи – это дымоход. Его можно сделать из керамического кирпича или приобрести готовый блочный дымоход. Фабричные изделия не только долговечны, но и устойчивы к конденсату с содержанием угольной кислоты, долго не засоряются и обеспечивают хорошую тягу.

Финишная отделка готовой печи производится по усмотрению хозяев. Можно использовать клинкер, керамическую плитку или отделочный камень. Это придаст печи законченный и привлекательный вид, а также защитит от влаги и пыли, что продлит срок ее службы.

От того, насколько ответственно и грамотно вы подойдете к выбору конструкции печи и ее изготовлению, будет зависеть не только ее долговечность, но и безопасность жильцов. Как бы то ни было, кирпичная печь на дровах всегда наполняет дом живым теплом и приносит уют и комфорт.

Расчёт основных параметров

Эффективность работы печи-камина зависит от правильности расёта параметров всех её элементов. Несоответствие в расчётах приведёт к тому, что значительно снизится теплоотдача или часть дыма из топочной камеры будет выходить в помещение. Поэтому для возведения правильной конструкции печи-камина необходимо соблюдать следующие правила:

Размер окна топочной камеры не должен быть более 2–3% от площади обогреваемой комнаты.
Чтобы определить площадь подовой поверхности, необходимо квадратуру окна топочной камеры умножить на 0,7.
Ширину топочной камеру рекомендуется делать в пределах от 20 до 40% больше её высоты.
Для расчёта глубины топочной камеры нужно умножить параметр её высоты на 0,7.
Диаметр или сечение дымоходной трубы рекомендуется делать не менее 10% от квадратуры окна топки. При этом её канал не рекомендуется делать меньше: 150х280 мм для кирпичной конструкции, диаметром 160 мм — для трубы.
Дымоходную трубу нужно выкладывать таким образом, чтобы она была конической формы.

Чтобы не ошибиться в вычислениях можно, воспользоваться готовыми таблицами и проектами таких сооружений.

Оптимальные размеры

Расчёт кирпичей

Для получения точного расчёта кирпичей необходимо использовать готовые схемы порядовок. Количество строительного материала зависит от конкретной конструкции печи-камина. В предложенных схемах половины или меньшие доли материала следует считать как целые кирпичи. При этом их общее количество нужно умножить на 1,2.

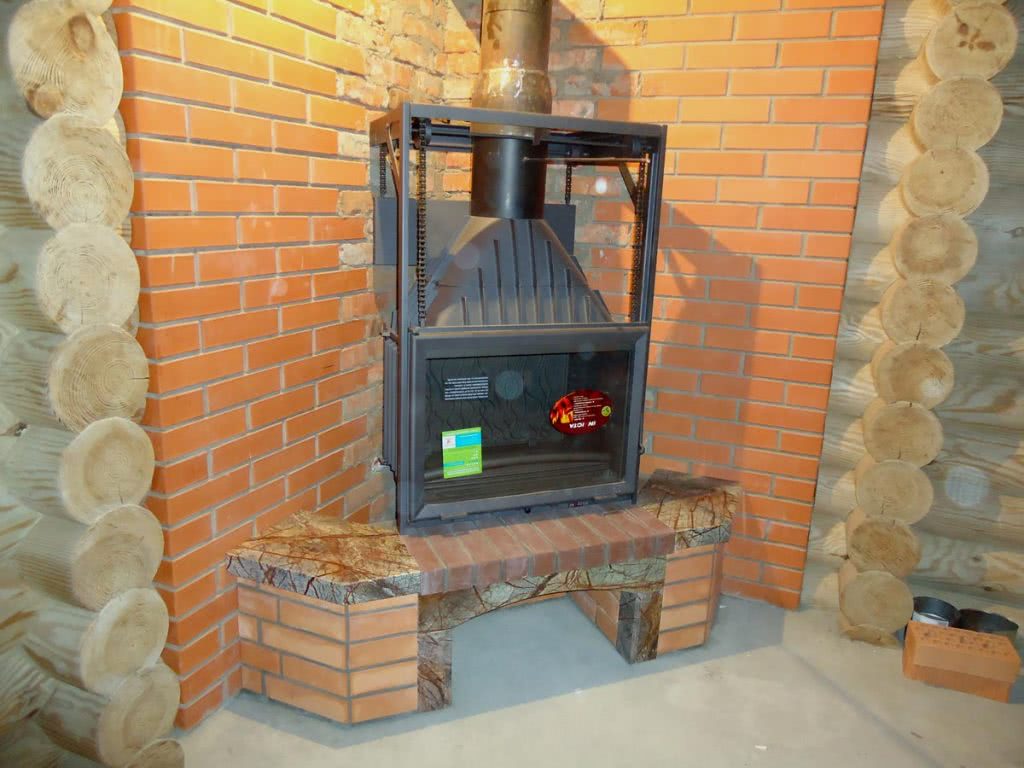

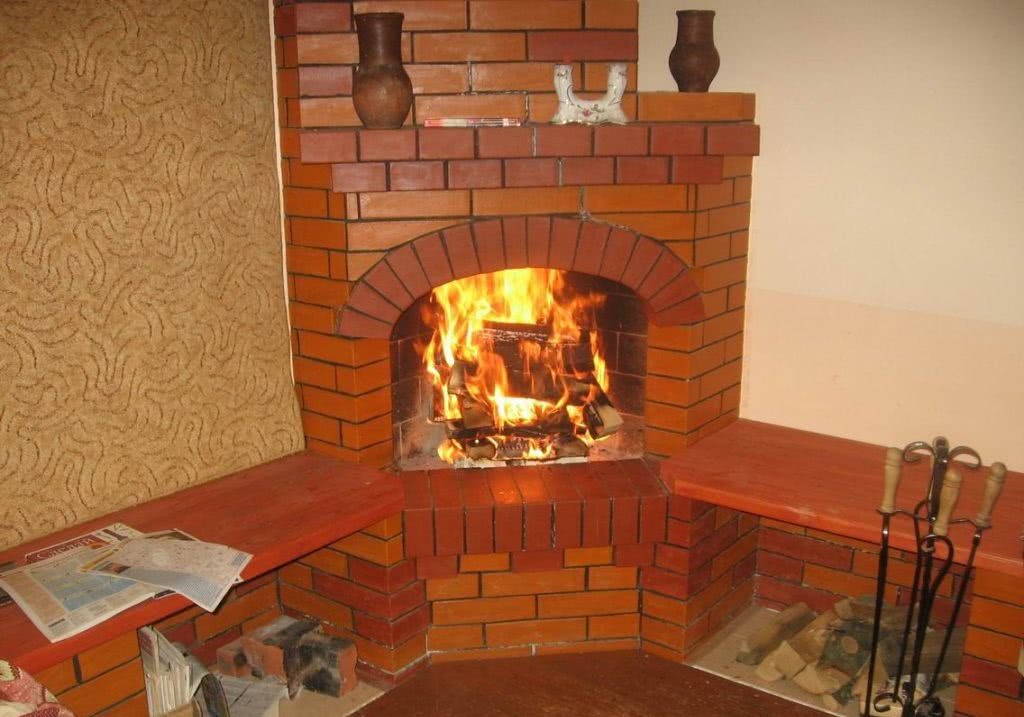

Угловой вариант

Полученное значение даст возможность приобрести материал с небольшим запасом. Это необходимо, так как кирпичи могут повредиться при транспортировке или разгрузке, а некоторые из них — оказаться бракованными.

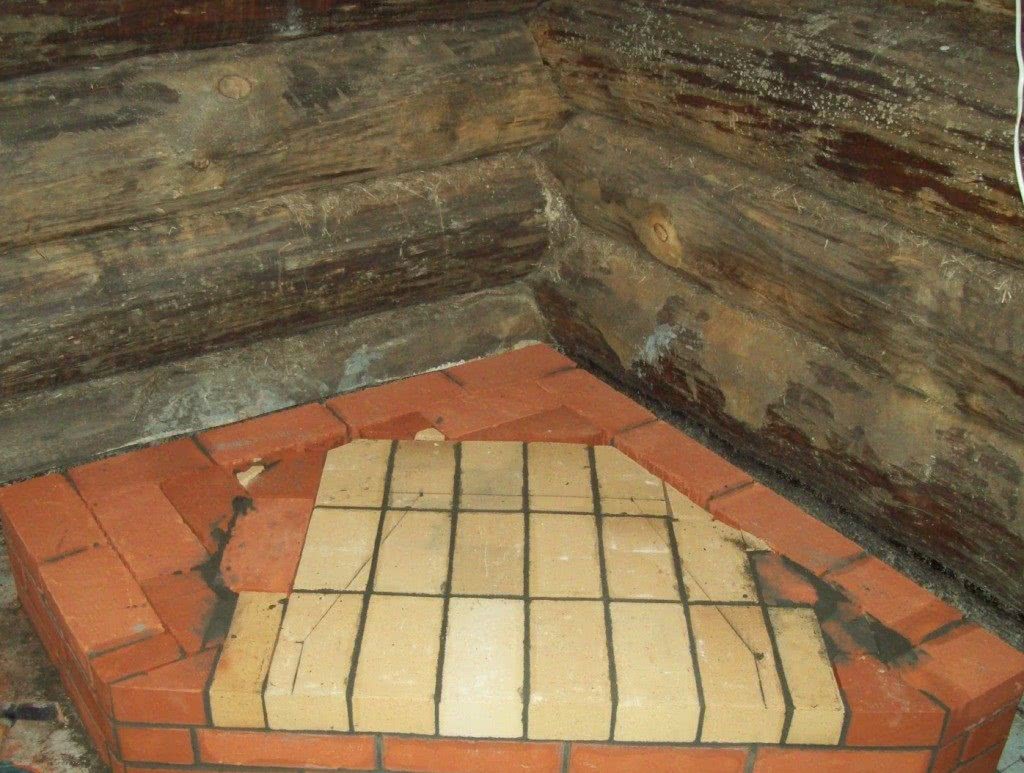

Жёлтым цветом выделен шамотный кирпич

Расчёт фундамента и раствора для кладки

При расчёте раствора для кладки следует руководствоваться тем, что при толщине слоя в 3 мм, потребуется одно ведро смеси для 50 кирпичей.

Зная параметры используемого материала, несложно рассчитать какой объём бетона и песка потребуется для установки плитного основания.

Синим цветом выделена фигура — сектор цилиндра

Чтобы рассчитать объём бетона такой формы необходимо вспомнить школьный курс геометрии, а именно формулу нахождения объёма цилиндра, которая имеет такой вид: V=πR²h, где π – математическая константа выражающая отношение длины окружности к длине диаметра, равная 3,14, R — радиус, h- высота фигуры.

Длину каждой из сторон прямого угла фигуры можно легко рассчитать, зная параметры кирпича.

Указаны строительные названия сторон материала

Согласно схеме кладок рядов печи-камина видно, что эти стороны имеют 3 длины постельной стороны кирпича и одну — тычковой. На примере это выглядит следующим образом: 0,25+0,25+0,25+0,12=0,87 м. Фундамент для печи-камина необходимо делать с каждой стороны на 10 см больше самой конструкции: 0,87+0,1=0,97 м.

Например, высота фундамента составит 10 см.

Теперь необходимо подставить значения к формуле, чтобы найти объём цилиндра. Полученный результат необходимо разделить на 4, так как сектор цилиндра имеет его четвёртую часть. Формула будет таковой: V=(π·R²·h):4. Подставим значения: 3,14·0,97²·0,1=3,14·0,94·0,1=0,295:4=0,073 м³ бетонной смеси потребуется для заливки фундамента такой формы.

Из чего состоит камин?

Так как камин – опасный агрегат, неправильная установка которого может нанести существенный вред здоровью всех домочадцев, к его возведению необходимо отнестись со всей серьезностью и ответственностью

Многие из тех, кто решил изготовить устройство своими руками, уделяет все внимание внешнему виду конструкции, но правильнее будет грамотно подойти к устройству камина изнутри

Одной из главных составляющих устройства считается топка. Несмотря на кажущуюся внешнюю простоту ее возведение должно быть тщательно продумано и с точностью до миллиметра выполнено. Для этого необходимо знать, из каких частей топка состоит и как используется.

Основание

Как правило, изготавливается из камня либо кирпича, а если конструкция стальная, ее основание выполняется из чугуна. Делается это для того, чтобы оно не деформировалось под действием больших нагрузок и высоких температур.

Стенки

Стенки топки выполняются также из стали или кирпича, а в некоторых открытых моделях могут вовсе отсутствовать. Выбор материала будет зависеть только от предпочтений владельца строения.

В случае, если принято решение возводить кирпичную топку, при ее изготовлении задняя стенка наклоняется, а боковая расширяется. Такая схемапозволяет конструкции максимально отдавать тепло помещению.

Дымосборник

Предназначение данной части камина – выведение угарных газов и дыма наружу. Дымосборник может изготавливаться как часть топки, но может возводиться как отдельный элемент конструкции.

Колосниковая решетка и зольник

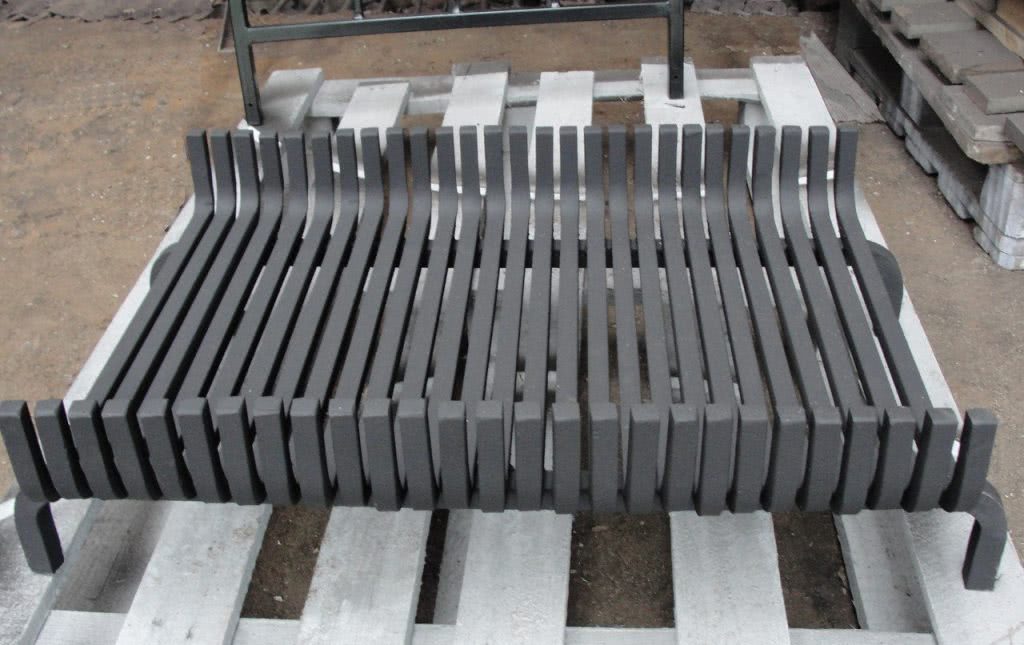

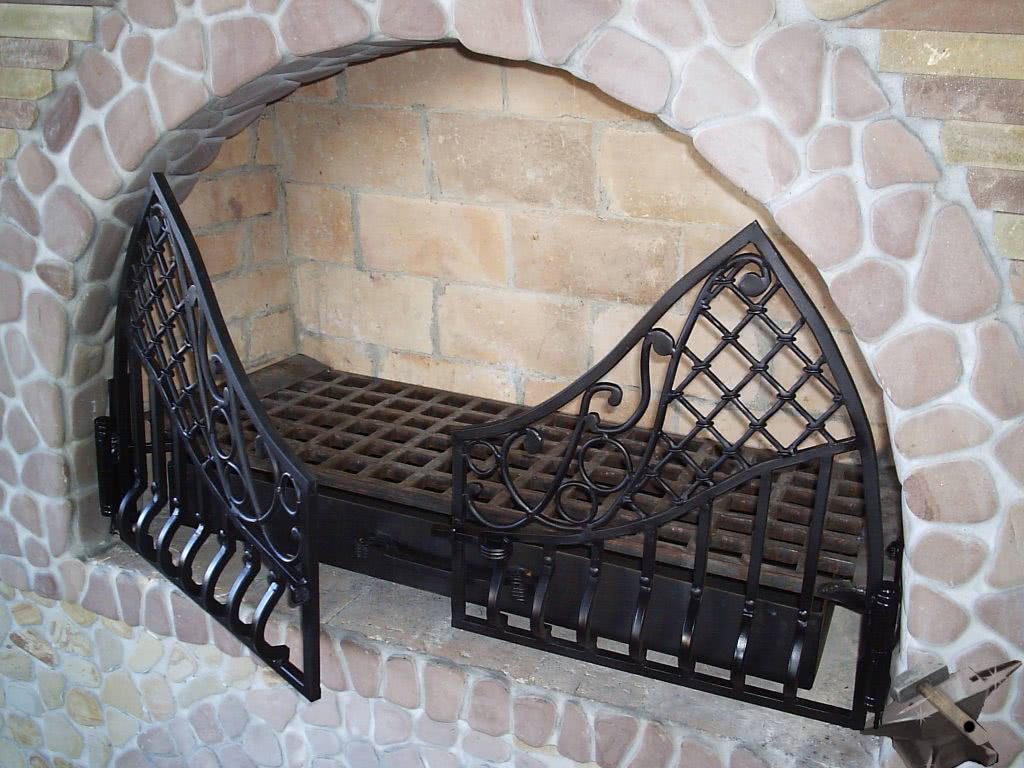

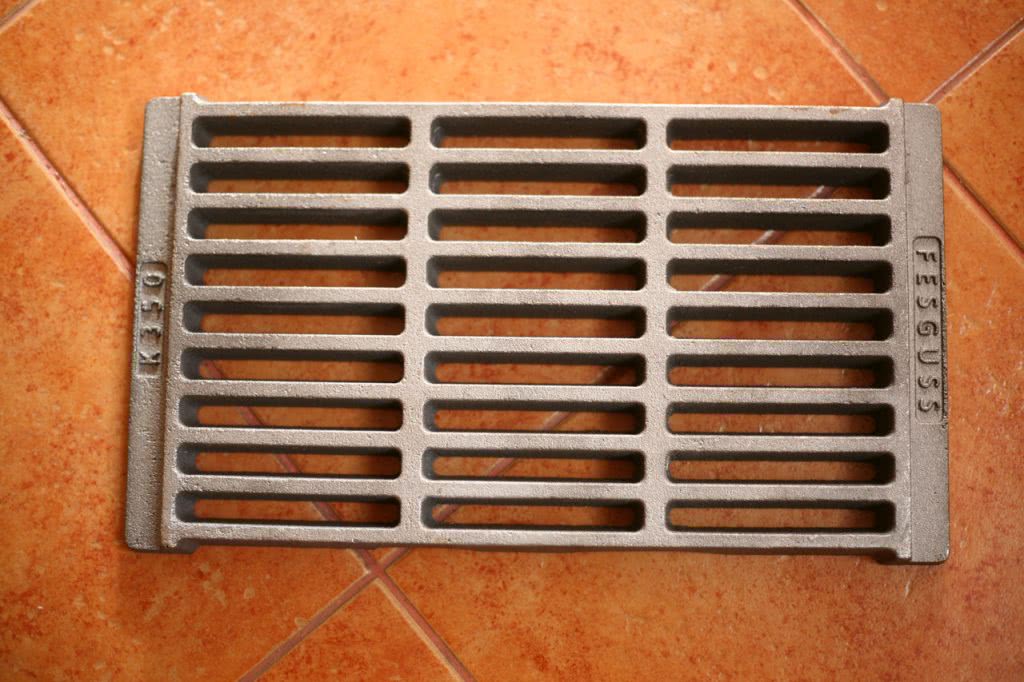

Колосниковая решетка.

Колосниковая решетка предназначена для того, чтобы обеспечить подачу кислорода к дровам и удалять продукты горения в специальную нишу, которая имеет название зольник.

В классических моделях зольник располагается под решеткой и перекрывается специальной заслонкой для регулирования тяги. Однако существуют и такие модели данной части топки, которые изготавливаются в виде выдвижной коробки, которую с легкостью можно извлечь и очистить от скопившейся золы.

Шиберная заслонка

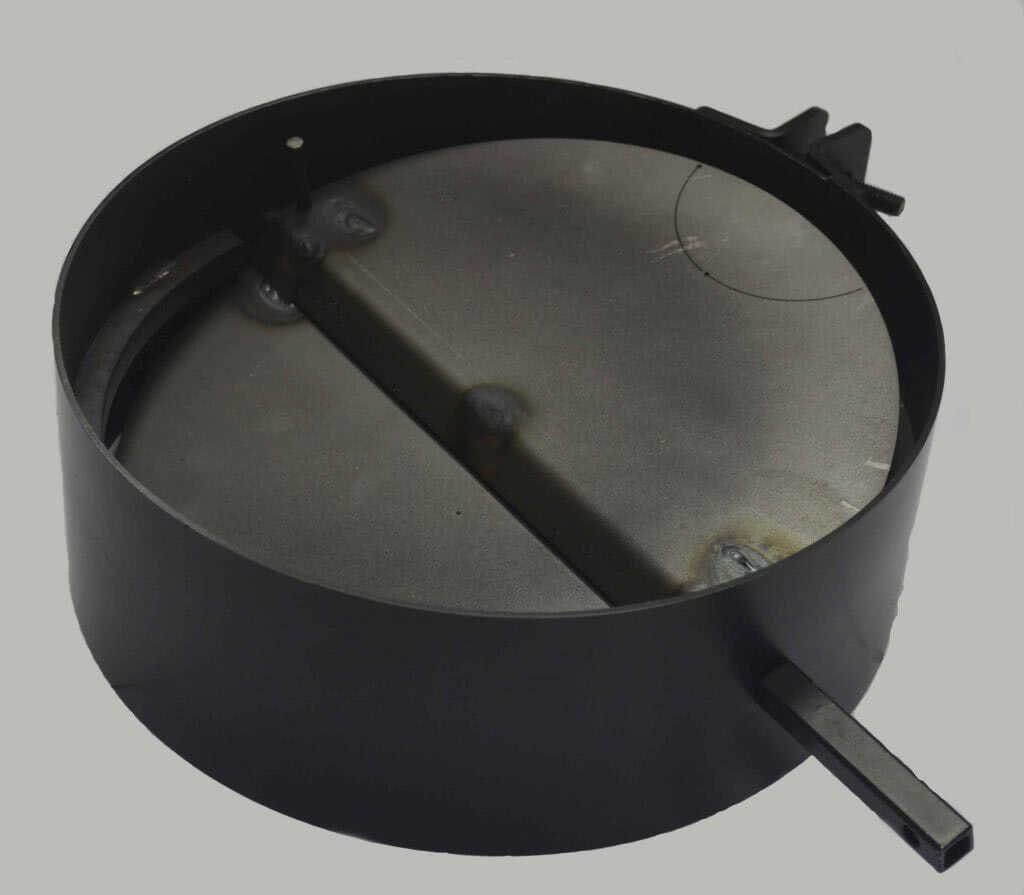

Шиберная заслонка.

Данный элемент ставится для того, чтобы при необходимости перекрыть дымоход. Благодаря ему топливо в камине медленно тлеет и не разгорается, при этом тепло продолжает выделяться, а необходимость в частом подкидывании дров отпадает.

Порядовка английского камина

Конструкция камина в английском стиле имеет ряд отличительных черт. Данный вид каминов всегда выполняется с прямым дымоходом, тогда как иные разновидности часто сооружаются с дымоходом, вмонтированным в нишу стены. Другой отличительной чертой является конструкция топки камина. Если смотреть в разрезе горизонтальной плоскости, она имеет трапециевидную форму. Таким способом достигается преимущественно фронтальная направленность теплового излучения и повышается эффективность камина в плане отопления помещения, в котором он установлен.

Применение в конструкции камина наклонной задней стенки, так называемого каминного зуба, берет свое начало именно с классических английских каминов. Так как данные камины выполняются преимущественно открытыми, остро встает вопрос недопущения задымления комнаты, в которой они построены.

Наклонная задняя стенка топливника, за счет сужения топочного пространства кверху, позволяет значительно повысить скорость выхода дыма. Именно этот эффект и не позволяет газообразным продуктам горения поступать в помещение.

Кроме противодействия задымлению, каминный зуб способствует повышению эффективности теплоотдачи камина. Этот конструктивный элемент за счет наклона отражает по направлению помещения значительную часть тепловой энергии. В случае его отсутствия данное тепло будет просто выходить наружу.

Еще одной отличительной особенностью английского камина является отсутствие поддувала и колосниковой решетки. Вся зола и недогоревшие угли из него удаляются непосредственно через топочный проем. Поэтому конструкция камина предусматривает заложение защитной платформы ниже уровня топки, которая должна выдаваться с фронтальной стороны камина.

Общей рекомендацией при постройке всех каминов является использование при выкладывании внутреннего пространства топки огнеупорного (шамотного) кирпича. Его стоимость превышает стоимость керамического, однако она окупится за счет увеличения срока эксплуатации камина.

Расчёт основных параметров, чертежи и порядовки

Прежде всего, нужно выбрать место установки агрегата, а затем составить предварительный набросок формы и дизайна. Определившись с конфигурацией и габаритами, можно приступать к расчётам основных элементов отопительного прибора. Поскольку полностью рассчитать сооружение по силам только опытным специалистам, рекомендуем взять за основу конструкцию и размеры одной из шведских или голландских печей и уже в готовое сооружение интегрировать камин собственной разработки. Разумеется, выбирая отопительный прибор, необходимо соотносить его мощность с собственными потребностями в тепле.

Что касается расчёта каминной части, то его ведут, опираясь на габариты помещения. Для определения размеров топки можно воспользоваться готовой таблицей. Идеальным соотношением ширины к высоте считают 3:2, а вот глубину топливника принимают равным 1/2 или 2/3 его высоты.

Таблица для расчёта размеров каминной топки

Надо понимать, что производительность отопительного прибора зависит от того, насколько хорошо будет организована тяга, поэтому расчёт сечения дымохода важен не меньше, чем определение параметров топки. Опытные печники принимают его размер равным 1/10 площади топочного окна. Полученное значение закругляют в большую сторону, чтобы при строительстве дымовой трубы использовать целый кирпич. Если же устанавливают дымоход круглой формы, то его сечение должно быть не менее 150 мм.

Каминопечь, которую мы предлагаем к изготовлению, имеет варочную плиту и может использоваться как для разделения помещения на две зоны, так и для отопления смежной комнаты. В последнем случае задняя стенка сооружения встраивается в простенок.

Схемы и порядовки отопительного прибора приводятся ниже. С их помощью можно не только повторить существующую конструкцию, но и разработать собственную. Кроме того, визуальная картина строения внутренних камер позволит разобраться с направлением газовых потоков и определить поверхности с наиболее интенсивным нагревом.

Схемы и порядовки многофункциональной каминопечи с варочной плитой (фотогалерея)

Порядовки нижней части каминопечи

Порядовки верхней части

Схема движения газов по каналам камина

Схема топки с указанием направления дымооборота

Технология кладки кирпичной печки

При постройке печки нужно строго следовать всем рекомендациям, даже если они кажутся бессмысленными. Печка является очень капризным «клиентом», а строгое следование инструкциям по ее постройке позволяют избежать скрытых и неочевидных ошибок.

Вот несколько советов, которые помогут в работе мастера-самоучки:

Перед укладкой каждого следующего ряда нужно предварительно выложить все кирпичи согласно плану, умостить каждый на свое место и пронумеровать их несмываемым маркером.
Перед укладкой на раствор нужно вымачивать кирпич в воде до того момента, пока из него не перестанут выделяться пузырьки. Предыдущий ряд нужно протирать мокрой губкой или хорошо смачивать густой кистью. Шамотный кирпич не вымачивают, а кладут «насухо».
Каждый ряд необходимо проверять при помощи правила, уровня и углов на отсутствие перекосов и уклонов. Кирпич ставят в одно движение и достукивают для усадки раствора. Двигать кирпич нельзя. Если промахнулись, кирпич снимается, а раствор меняется на свежий.
Очень удобно и практично вести укладку кирпича при помощи специальной оснастки. Она обеспечит минимальную толщину шва, экономичный расход раствора, облегчит соблюдение горизонтали для начинающих каменщиков.
Поскольку разница температурного расширения металла и кирпича достигает приличной величины, металлическая проволока для крепления дверок и поддувала должна быть как можно короче, но не в ущерб надежности крепления.
Не ленитесь тщательно вымешивать глину для печного кирпича! Чем больше ее мять — тем легче с ней работать.
По рекомендуемым нормам безопасности расстояние от печной трубы до деревянных стен, потолка и лагов должно быть не менее 40 см. Это нужно учитывать еще на этапе проектирования при выборе высоты печи.

Необходимые материалы и инструменты

Для строительства печи-камина не потребуется какое-либо специальное оборудование. Все необходимые для этого инструменты можно найти у каждого хозяина:

Штыковая и совковая лопата.
Большой лом.
Ручная циркулярная пила.
Ножовка.
Строительный уровень.
Измерительная рулетка.
Отвес.
Большой угольник.
Правило для разравнивания бетонного основания.
Ёмкости для воды и кладочной смеси.
Глубинный вибратор.
Кельма.
Киянка с резиновым бойком.
Плоскогубцы.
Молоток.

Чтобы сделать заливку фундамента потребуются следующие материалы:

Материал для гидроизоляции. Можно использовать рубероид или толстый полиэтилен.
Для изготовления армирующей решётки — арматурные прутья, сечением 0,8 см.
Песок.
Мелкофракционный (от 20 до 30 мм) щебень или крупный отсев из гранита.
Для изготовления опалубки — обрезные доски, фанера или OSB плиты.
Бетонная смесь марки М 300 или М 400.
Гвозди и саморезы для укрепления опалубки.
Проволока или пластиковые хомуты для крепления арматурных прутьев.
Шамотный кирпич марки ША 8 стандартных параметров.
Красный огнеупорный кирпич марки М 150 обычных размеров.
Облицовочный материал.
Цемент.
Глина.
Металлические уголки из стали с шириной полок 50х50 или 60х60 мм.
Задвижка из металла.
Изолирующий жароустойчивый материал из асбеста или базальта.

В качестве кладочной смеси удобно использовать готовый материал из строительных магазинов. Такие смеси специализированы под возведение подобных сооружений.

Большой выбор

Устройство и виды

Чтобы вести повествование о том, как построить источник тепла в загородном доме, придется разобраться с отличием печей от каминов и тонкостями их объединенных вариантов. Камин вот уже несколько десятилетий потерял свое основное предназначение, он уже не выступает в качестве устройства, которое способно обогреть дом. Максимум, на что можно рассчитывать, это быстрое направленное воздействие теплового излучения, способного обогреть человека, но не комнату.

Печь всеми своими функциями решает задачу теплоснабжения, совершенно «не обращая внимания» на эстетику и возможность наблюдения за процессом горения. Не удивительно, что после объединения этих двух устройств в одно можно рассчитывать на расширение их функций. Дополнительно печи камины оснащаются водонагревательными емкостями, варочной панелью, нишами для сушки фруктов, духовкой.

Объединение может быть осуществлено по двум принципам.

Камин и печь имеют разные очаги. Их каналы дымоотвода сходятся в один дымоход. Имеется возможность перекрывания этих каналов. Таким образом, можно пользоваться каждым устройством в отдельности или обоими одновременно.
Топка печи имеет увеличенное входное отверстие и оснащается стеклянной дверцей. В работающей печи можно наблюдать за горением топлива. Такая конструкция имеет упрощенное строение.

Островное расположение готового устройства

Важным фактором, разделяющим печи камины на группы, который повлияет на выбор модели, является относительное расположение топок и способ установки конструкции.

Очаг камина и топка печи находятся с одной стороны. Такое расположение характерно для пристенных моделей.
Очаг и топка расположены с противоположных сторон. Печь может делить помещение на две зоны и одновременно отапливать их. Причем камин обращен в гостиную, а топка печи, духовка, плита на кухню.
Т-образная форма корпуса печи позволит разделить помещение на 3 зоны.

Подробная инструкция и порядовка

Построить камин своими руками легче, если есть подробное описание и фото каждого этапа монтажа. Существует несколько этапов, которых придерживаются при строительстве. Выполняя работы шаг за шагом можно сложить дачную печь-камин своими руками.

Создание чертежа

Независимо от формы и конфигурации конструкции, первое что делают – это создают эскиз и чертеж будущего камина. Придерживаясь масштабов на листочке рисуют конструкцию, с указанием всех элементов устройства

Важно на этом этапе выбрать облицовку. Например, если наружную часть планируют расшивать, то понадобится керамический красный кирпич

А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант.

Что такое каркасные дома и из чего их строят

Подготовительные работы

При монтаже камина в жилой комнате заранее укрывают всю мебель и пол полиэтиленовой пленкой. Если помещение не жилое, то это не делают, а после строительных работ, просто тщательно все вымывают и убирают.

Следующий шаг – возведение фундамента, от которого зависит надежность конструкции. Фундамент делают отдельным для камина, а не используют общий с домом. Если возведение делают в жилом доме, то удаляют аккуратно пол в том месте, где планируют строить камин. Его делают на 6 см больше, чем сама конструкция.

Вырывают яму глубиной 60 см, засыпают щебнем на 15 см, заливают ее и формируют основание. Фундаменту дают 7 дней для просушки. Перед возведением камина, сперва кирпичи выкладывают без использования раствора, в сухом виде.

На заметку!В процессе выкладывания кирпичей «насухо» каждый камень нумеруют. Это позволит построить камин быстрее.

Выкладывание камина

Как только фундамент подсох, выкладывают в два слоя рубероид. Для первого ряда кладки в раствор добавляют цемента в соотношении 20% от общего объема раствора. Первый кирпичный ряд кладут ребром. Равность диагоналей определяют с помощью рулетки.

Сплошные ряды строят с использованием мастерка. Дымоход и топливник возводят вручную. Раствор наносят на середину кирпича. При лишнем растворе его убирают влажной тряпкой сразу, до его высыхания.

После основания делают топливник. На дно выкладывают колосниковую решетку, затем возводят ряды топливника и крепят дверцу топливной камеры. Чтобы ее надежно зафиксировать, дверцу насаживают на металлический ус и закладывают между рядами. Поддувало строят на пятом ряду.

Следующий шаг – арка. Независимо от дизайна камина, при строительстве арки используют уголки из стали. На них крепят кирпичи, а при облицовке они прячутся. При возведении арки кирпичи ставят клином.

Возведение дымохода

От качественно построенного дымохода зависит будет попадать дым в помещении или нет. Если дымоотводный канал круглой формы, то тяга лучше, а если квадратная – хуже. Стенки делают гладкими, чтобы не образовывалась сажа и дым легко проходил через трубу. Сам дымоход делают вертикальным, реже под наклоном. При этом угол наклона не больше 30 °С. Размер трубы зависит от размера конструкции и выходного канала. Минимальное сечение 14х27 см. На верху дымохода устанавливают колпак, который защищает его от попадания осадков и других деталей.

Облицовочные работы

Если строят обычный или мини-камин своими руками, то завершают его облицовкой. Украшают наружную часть конструкции несколькими способами:

Штукатурка. Сперва натягивают сетку, устанавливают П-образные скобы. Для защиты от коррозии наносят олифу. Первый слой в 5 мм штукатурки наносят на теплую стену. Второй слой наносится после высыхания первого. Густоту слоя делают гуще, чем предыдущий. Третий слой делают с толщиной до 15 мм.
Окраска. Используют меловой или клеевой раствор.
Гипсокартон. Он дает камину прямоугольные формы. Сперва делают каркас из металла, а на него зашивают гипсокартон.
Декорация.

На заметку!При окраске наружной части камина в белый цвет в краску рекомендуют добавить синьки. Тогда краска будет более белоснежной.

С помощью облицовки прячут огрехи, что возникли в процессе кладки. При качественной работе облицовку можно и не делать.

Работа конструкции

Так как кладку конструкции делают влажными кирпичами, прежде чем растапливать камин, его нужно просушить. Делают это на протяжении 6-7 дней. Открывают топочную дверцу и зольной камеры. Затем камин распаляют для просушки, но до максимума температуру не доводят. На протяжении второй недели конструкцию прогревают каждый день, при этом не доводя температуру до максимума.

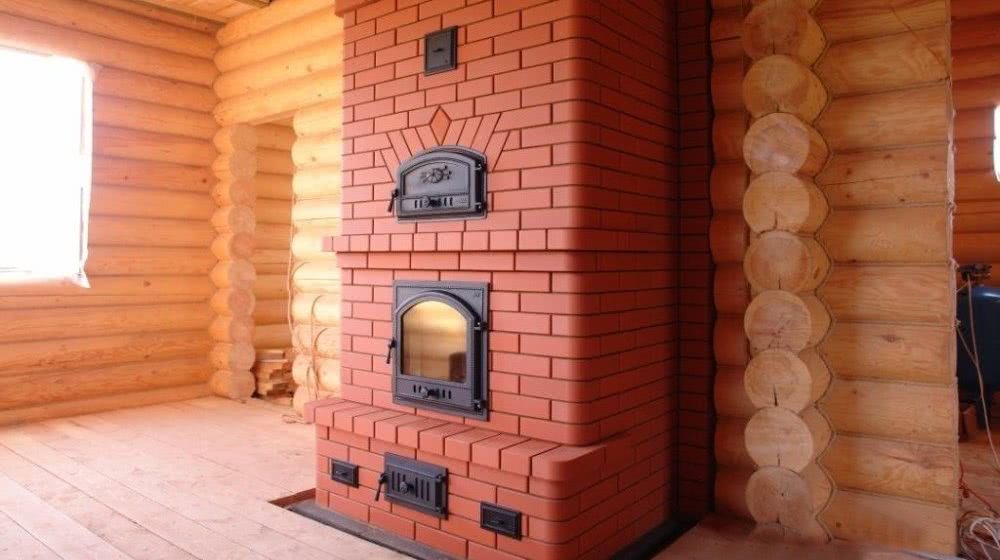

Печь-камин из кирпича, как построить комбинированное устройство
