Печь шведка с камином

Чем печь отличается от камина

Теперь погрузимся в реалии предстоящих работ и отметим их трудоемкость и сложность выполнения в техническом и теоретическом плане. Чтобы понять, как сделать камин из печки, необходимо определить все виды требуемых работ. Это под силу только настоящему профи, поэтому привлечение мастера, скорее всего, станет обязательным условием. Но в качестве информации разъясним, как провести анализ реконструкции.

Печь от камина принципиально ничем не отличается. Оба устройства работают за счет сгорания топлива и оба участвуют в отоплении помещения. Но все-таки одно из них называется печью, а другое – камином.

• Функции печи не рассчитаны на то, чтобы предоставить возможность наблюдать за пламенем, поэтому все технологические нюансы направлены на качественно и эффективное использование тепла. Дверца топки выполнена из металла и скрывает процесс горения от глаз наблюдателя.
• Газы, образовавшиеся после сгорания, имеют высокую температуру. Дарить такую энергию природе не очень хочется, поэтому дымоход в корпусе печи выполнен в виде лабиринта. При движении нагретые газы отдают свою теплоту кирпичам печки.
• Топка русской печи несколько меньше, чем, по расчетам, должна быть у камина, приходящегося для подобного помещения.

Готовое к эксплуатации кирпичное сооружение

В остальном отличия касаются только внешних элементов, которые могут быть использованы и в переделанной конструкции.

Модели печей-каминов

Строят разные модели системы печь-камин. Различия состоят в материале, который влияет на характеристики оборудования. Так же существуют разные по форме печи-камины, что позволяет их установить в доме исходя из внутренней планировки. Существуют угловые, островные и при стенные. Их форма влияет на внешнее оформление, например, угловой не нуждается в декоративной облицовке по бокам стенок.

Основными материалами для производства печи камина служат чугун или сталь и кирпич.
Кирпичные имеют большой вес и размер, поэтому нуждаются в укреплении фундамента. Хорошо накапливают тепло и делятся им продолжительное время. Кирпичную печь-камин можно установить так, чтобы топки выходили в разные помещения. Это не испортит интерьера и положительно повлияет на обогрев дома.

Чугунные или стальные производятся моноблоком, что удобно для монтажа. Свойства чугуна – это низкая теплоёмкость, чем у кирпича. Нагреваясь, чугун излучает инфракрасное тепло, прогревающее людей и предметы, а не воздушное пространство, и не создаёт воздушных потоков, поднимающих частички пыли.

Подготовка к постройке

Кладку камина можно выполнить своими руками. Первым делом выбирают место. Чтобы не создавать сквозняков, нельзя обустраивать камин на той же стене, где расположены окна, а также строить его напротив входной двери. Пол должен быть устойчивым, чтобы выдерживал вес конструкции.

Чертежи с размерами

Схема камина

Рассчитывать размеры камина нужно с таким условием, чтобы топка составляла 1/50 часть размера помещения. Если сделать ее больше, КПД снизится, если меньше – дым будет попадать в помещение.

Площадь сечения дымохода должна составлять в 10 раз меньше площади топки. Высота от 4 до 5 метров. Правила, которые нужно предусмотреть заранее:

• При установке дверцы оставляют зазор между металлом и кирпичом, так как металл расширяется при нагревании. Необходимо проложить асбестовую прослойку.
• Топливная камера по задней стенке должна иметь наклон вверх-назад.

Топливная камера изнутри не нуждается в штукатурке.

Материалы и инструменты

Шамотный кирпич

Необходимо подготовить следующие материалы:

• Шамотный или жаропрочный кирпич для выкладки топки самого высокого качества без трещин и сколов. Дымоход также выкладывают из кирпича или устанавливают металлический.
• Керамический кирпич для внешней облицовки.
• Чугун для топочной камеры. Можно купить уже готовую топку и обложить ее кирпичом.
• Дверцу из жаропрочного стекла.
• Каминные решетки для отсечения горячего воздуха и направления его в помещение.
• Колосниковая решетка для топки.

Понадобится глина, цемент, песок и щебень. Можно приобрести готовую смесь для кладки печей своими руками. Инструменты – мастерок для намазывания раствора на кирпич, рулетка для замеров.

Порядок обустройства фундамента

Фундамент под камин

Вес конструкции средних размеров будет не менее 1000 кг, поэтому для камина обустраивают отдельный фундамент, который будет предохранять его от деформаций и смещений.

Составляющие фундамента:

• подушка утрамбованного щебня;
• бетонная плита;
• сваренные металлические уголки для укладки кирпича или блоков;
• вертикальная гидроизоляция по бокам;
• два слоя рубероида поверх кладки блоков фундамента.

Кирпич предварительно опускают в воду, чтобы впитал жидкость и не забирал ее у глиняного раствора.

Камины из кирпича для дома дровяные должны иметь под собой лист металла, чтобы обезопасить пол от возгорания.

Какими бывают печи камины

При решении вопроса о том, как построить печь камин, исходят из своих возможностей и предпочтений.

По своей конструкции печи камины можно разделить на два типа:

1. Печь камин с двумя топками. Эту конструкцию выбирают, если позволяет площадь. Многие проблемы, связанные с отоплением, обеспечением загородного дома горячей водой и приготовлением пищи решит мощная многофункциональная кирпичная печь камин. В ней можно предусмотреть не только варочную панель, духовой шкаф и бойлер для воды, а так же возможность подключения к водяному контуру. Камин может стать приложением к отопительно-варочной печи, объединившись с ней общим дымоходом. Таким образом, у сооружения получится две топки, и можно будет топить камин и печь одновременно, либо по отдельности.
2. Печь камин с единственной топкой. Подойдёт для небольшого дачного домика. Это отопительное устройство ещё называют модернизированной «шведкой» или «голландкой». Представляет собой современный вариант компактной отопительной печи с увеличенным по размеру топочным отсеком, с дверкой из жаропрочного стекла.

Большое значение имеет пространственная компоновка конструкции. Схема кладки печи с камином во многом зависит от планировки помещений.

Среди всего конструктивного многообразия можно перечислить несколько разных видов:

• односторонние (каминная и печная топки на одной линии)
• двухсторонние (топки камина и печи с разных сторон);
• угловые;
• Т-образные по форме.

Если речь идёт о небольшом сооружении, можно ограничиться дверкой из огнеупорного стекла в единственной топке.

Как переделать печь в камин

Вам понадобиться: простой кирпич, огнеупорный кирпич, песок, цемент, доски для полки, облицовочный материал.

Инструкция:

1. Самым простым способом переделки печи под камин является установка финской стеклянной дверцы, вместо чугунной. В этом случаи обогревательные свойства печи сохранятся на том же уровне, плюс к этому появятся еще функции камина. Данный вариант можно назвать самым экономным, как с финансовой стороны, так и по трудоемкости. После переустановки дверцы можно также печку красиво оформить в фольклорном стиле.
2. В случаи, если вы планируете кардинально разобрать печь и только после на этом месте сделать камин, то тогда придется выполнить более трудоемкую работу.
3. Вначале до основания разбираем старую печь. При этом из старых кирпичей можно соорудить подиум камина, на котором будет сжигаться топливо. При строительстве следует использовать только цементно – песчаный раствор. В теле подиума закладываем нишу для дров. Вначале покрываем их тремя рядами обычного кирпича, после чего поставленным на ребро огнеупорным кирпичом.
4. На подиуме устраиваем портал, где будет проходить процесс горения. Портал определяем исходя из общих размеров самого помещения. Так например, в случаи с небольшой комнатой, он не должен занимать слишком много места. Производим расчет и размеров топочного окна. При этом также следует помнить и о том, что если его размер окажется существенно больше, чем предусмотрено, то можно получить постоянные сквозняки, следовательно и переохлаждение самого помещения. Будет такой камин и сильно дымить.
5. Производим расчет дымового отверстия камина. По сравнению с площадью отверстия топочной части, оно должно быть в 10 – 15 раз меньше. Не исключено, что придется даже немного дымоход заузить.
6. Глубина топливника камина выполняется в отношении высоты портала, как 1 к 2 — 2 к 3. Последствием меньшей глубины может стать задымление, а большей – снижение теплоотдачи.
7. Портальное отверстие камина перекрываем кирпичными перемычками, которые устраиваем по специальной опалубке (кружалу). Работу начинаем с закладки пят. Кружало подпираем при помощи временных опор. После опорных пят на кружало устанавливаем центральный кирпич и продолжаем кладку одновременно с двух сторон. Напуск у криволинейных сводов и дымосборника должна составлять не более 6 см.
8. Облицовку можно произвести в том стиле и материалами, которые войдут в общий дизайн комнаты. А вот на каминную полку лучше всего использовать доски из обработанного дуба.

Сегодня в загородных домах встретить обычные печи можно уже не так часто, как раньше, так как есть более современные системы отопления и приготовления пищи. На первое место выходят камины, которые могут выполнять практически те же функции, но зато внешний вид их более декоративный. Камин можно располагать в любом помещении: в спальнях, гостиных, холлах. Подобный очаг придает больше уюта, дает мягкое тепло, которое довольно быстро обогревает дом небольшой площади.

Как сделать камин прочным и удобным? Стоит сразу отметить, что работы отличаются не только сложностью, но и значительными финансовыми затратами. Требуется приглашать профессионального мастера. Можно значительно сэкономить, если купить уже готовый камин из металла, требующий только внешней декоративной отделки, но назвать такой вариант лучшим нельзя.

Иногда при покупке загородного дома случается так, что в нем уже стоит обычная русская печь, которая по своему прямому назначению не используется. В этом случае на основе этой печи можно своими руками сделать камин. Такая переделка заключается в оценке состояния печи, определении плана работ, которые могут понадобиться. Как правило, чаще всего требуется расширение топки, установка дверцы и новой дымоходной трубы.

Важные рекомендации по строительству

В итоге хотелось бы добавить несколько дельных советов, которые помогут вам соорудить максимально эффективную и надежную печь-камин своими руками.

Выкладка фундамента требует от вас особой тщательности

Это будет основой, костяком будущей конструкции.
Место, где дымоход будет проходить сквозь потолок, должно покрываться изолирующим материалом.
Позаботьтесь о том, чтобы топливник в любом случае закрывался.
Периодически контролируйте горизонтальность и вертикальность конструкции, используя отвес и уровень.
Прозрачная дверца обязательно должна быть жаростойкой – в противном случае она рассыплется от высокой температуры.
Укладывая кирпич, особое внимание уделяйте не только внешней части печи-камина, но и внутренней. Никаких отвисших кусков цемента, щелей и зазоров быть не должно, так как это лишь снизит тягу, что, в свою очередь, приведет к более интенсивному оседанию сажи и золы.

Как мы видим, собственноручное создания печи-камина – процедура не такая уж сложная, если есть все для нее необходимое.

Кладка камина

• Накрыть фундамент листами кровельного железа и базальтового картона. Последний слой можно заменить войлоком, пропитанным раствором жидкой глины,

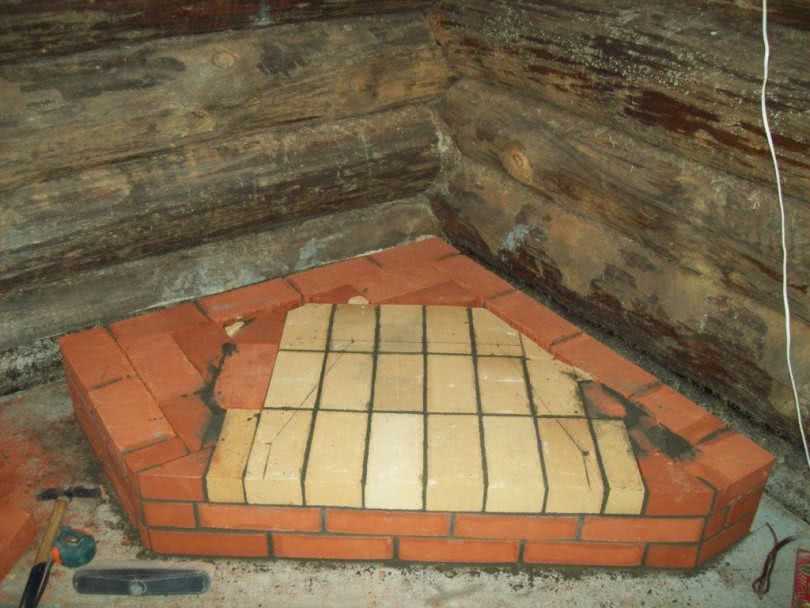

• Выложить керамическим кирпичом основание камина, состоящее из 2 рядов;
• Выложить подовую часть топки 3 и 4 рядами;
• Стенки камеры сгорания с 5 по 11 ряд;
• На 12 ряд уложить металлические уголки для опоры передней стенки;
• 13-15 ряды — дымосборник и выступ задней стенки (зуб);
• В 16 ряд вставляется прочистная дверца;
• Из 17 по 23 рядов создается тело камина;
• 24-26 ряды – дымоход;
• В 26 ряд вставляется задвижка;
• Выкладывается дымоход. В соответствии с противопожарными правилами перекрытие, из горючих материалов должно отделяться от раскаленных газов кирпичной кладкой толщиной 0,38 м.

Кладка камина с чугунной топкой и металлическим дымоходом

Чтобы упростить конструкцию, можно воспользоваться стальным дымоходом из сэндвич труб, которые вполне подходят для выведения через стену – а это дает большую свободу при выборе участка для установки камина.

Перед тем, как сделать камин из трубы своими руками, нужно запастись следующими материалами:

• Чугунная топка с жаропрочным стеклом;
• Необходимое количество сэндвич труб;
• Герметик на основе силикона;
• Тройник и набор хомутов;
• Колено с соответствующим проекту углом изгиба;
• Кронштейн для установки дымохода;
• Минвата, необходимая для теплоизоляции дымохода в точке прохождения через перекрытие;
• Зонтик для верхней части дымохода.

Камин в частном доме своими руками с использованием этих материалов монтируется по следующей технологии:

1. Первым делом заливается фундамент. Заливка осуществляется точно так же, как в описанном выше примере.
2. Защита стен от температурного воздействия. Поскольку камин нельзя устанавливать в непосредственной близости от стены, между ними должна быть прослойка из суперизола или силикатного кирпича. Разумеется, в последнем случае опорой для кирпичной стенки должен быть фундамент камина, а не основного здания.
3. Кладка основания. Основание выкладывается в два ряда из обычного кирпича.
4. Создание постамента. Четыре ряда кирпичей выкладываются П-образно. Для кладки используется раствор из цемента и глины. Наличие постамента позволяет увеличить эффективность камина – холодный воздух будет забираться с пола и постепенно прогреваться. На четвертом ряду кирпича при помощи напильника создаются пазы, в которые устанавливаются металлические уголки. Пятый ряд будет основанием для топки, поэтому его нужно покрыть жаростойкой мастикой.
5. Монтаж зольника.
6. Монтаж чугунной топки. Топливная камера устанавливается на свое место так, чтобы между ней и стеной был зазор в 5 см. Топка должна располагаться строго горизонтально – этот момент нужно проверить и исправить до застывания мастики.
7. Установка дымохода. Сэндвич трубы устанавливаются в соответствии с проектом.
8. Кладка кирпича вокруг топки. Когда топочная камера соединена с дымоходом, ее можно обкладывать кирпичом. Порядовка в данном случае особого значения не имеет – кирпичная конструкция укладывается вокруг готового топливника.
9. Облицовка дымохода гипсокартоном. Снаружи дымоотводная труба закрывается конструкцией из металлопрофиля, к которому прикреплены листы гипсокартона. К внешней стороне этого короба крепится негорючий теплоизоляционный материал.
10. Отделка камина. Для отделки камина можно использовать любые облицовочные материалы – от декоративного камня или плитки до обычной штукатурки, поэтому здесь проявляется полная свобода творчества. После отделки вокруг камина укладывается напольное покрытие. Нужно помнить о том, что горючие материалы нельзя располагать ближе 80 см к камину.
11. Сушка камина и его первая растопка. Собранный и подготовленный к вводу в эксплуатацию камин нужно высушить и протестировать, после чего им можно будет смело пользоваться в любое время.

Для достижения хорошего визуального эффекта камин стоит дополнить хорошей поленницей. Знание того, как сделать красивый камин, позволит максимально использовать потенциал этой конструкции как объекта интерьера.

Заключение

Камин – это не только отопительное устройство, но и отличное дополнение к интерьеру, позволяющее создать атмосферу комфорта и уюта в доме. Знание того, как правильно сделать камин в доме, позволит выполнить эту работу самостоятельно и грамотно, и созданная конструкция будет эффективно выполнять все возложенные на нее задачи – и функциональные, и декоративные.

Плюсы и минусы

Как и любое другое приспособление, дровяной камин тоже имеет свои положительные и отрицательные стороны.

Сначала будут рассмотрены достоинства:

• Отопление. Дровяные отопительные системы могут за довольно короткий срок отопить большое помещение.
• Дешевое топливо. Дровяной камин работает на дровах, а это сегодня является сравнительно недорогим видом топлива.
• Конвекция. Дровяные отопительные системы прекрасно осуществляют процесс конвекции в помещении.
• Пламя. В тихой спокойной обстановке можно сесть возле камина и любоваться красотой пламени. Благодаря этому качеству, дровяные печи завоевали столь широкую популярность.

А теперь о недостатках:

• Дополнительное место. При эксплуатации дровяных каминов, нужно выделить место для дров.
• Хлопоты. Придется постоянно заботиться о чистоте – убирать золу и др.
• Ограничения. Дровяные печи можно устанавливать только в частных или дачных домах. В квартире иметь дровяной камин невозможно.

Конструкция печи-камина

Система печь камин достаточно сложная, у каждого элемента имеются свои характеристики, явно отличающиеся друг от друга. Камин имеет открытую большую топку, это позволяет создать большую тягу воздуха, а значит быстро разгореться огню и согреть помещение. А чтобы без задержек выводить продукты горения, у камина выводящая труба прямой формы. Но стоит угаснуть пламени, как тепло перестанет поступать в дом. У печи совсем другой принцип действия. Она не нуждается в большой топке и сильной тяге, поэтому топливо скорее не горит, а тлеет, постепенно нагревая печь. Тепло накапливается и греет дом очень долго, даже без огня в топке. А извилистая выводящая труба только способствует этому, задерживая в себе горячие газы.

Печникам удалось совместить печь и камин вместе. Топить можно не все топки сразу, но если есть необходимость в этом, то следует растопить камин, а потом печь. Так как у камина более мощная воздушная тяга.

Материалы и инструменты

Кирпичная печь камин для дома относится к сложным конструкциям, поэтому перед началом строительных мероприятий важно изготовить проект камина из кирпича с порядовкой. Для самостоятельной реализации лучше отказаться от замысловатых схем

Недостаточный опыт может стать причиной серьезных ошибок, которые дают о себе знать в ходе эксплуатации.

Приступая к строительству обогревающего сооружения, необходимо обзавестись следующими инструментами и материалами:

• Болгаркой с алмазным диском, кельмой, резиновой киянкой, отвесом, уровнем, рулеткой.
• Рубероидными листами, щебенкой, глиной, цементом, песком.
• Стальными уголками, арматурными прутами.
• Досками для обустройства опалубки, металлическими листами.
• Чугунной варочной плитой с конфорками, духовым шкафом, дверкой с жаропрочным стеклом.
• Каминными задвижками, железными дверцами, колосниковыми решетками, дымовыми заслонками.

Особенно тщательно нужно подбирать кирпич для каминов и печей, т.к. его качество напрямую влияет на продолжительность службы сооружения.

Огнеупорный кирпич представлен рядом разновидностей:

Шамотный. Служит для сооружения объектов, используемых при повышенных температурах. Составными компонентами материала выступает тугоплавкая глина, крупный кварцевый песок и графит. С виду эти светло-бежевые элементы с коричневыми вкраплениями способны отлично аккумулировать тепло.

Кварцевый. Специализации материала – прямое соприкосновение с огнем или металлом

Важно учесть, чем кварцевый кирпич плохо переносит воздействие химических веществ.

Теплоизоляционный. Задача этого материала – обеспечить изоляцию необходимого пространства от горячих стенок

В случае пренебрежения этой рекомендацией возможны самые печальные последствия, вплоть до возникновения пожара.

Конструктивные особенности дымохода

Назначением каминного дымохода, как и главной функцией дымовых труб печей или котлов, является вывод наружу, в атмосферу, продуктов сгорания топлива. Газы вместе с сажей поступают из топки в трубу под действием тяги.

Правильное формирование дымохода заключается в выборе и строительстве такой конструкции, при которой на стенках трубы остается минимум копоти, а тяга препятствует поступлению газов в помещение.

Дымоходы из различных материалов имеют свои особенности и могут отличаться по конструкции. Например, традиционный кирпичный дымоотвод состоит из следующих частей.

У современных дымоходов из стали или керамики нет таких фрагментов, как выдра или распушка, но для нормального удаления дыма в кирпичных трубах и защиты перекрытий от нагревания они просто необходимы

При выборе материала необходимо учитывать температуру газов: в топке она выше, на выходе ниже, однако даже в самой высшей точке может достигать +100 °С. На разнице температур и строится создание тяги – горячий воздух замещается холодным.

Также важны такие показатели, как высота и внутренний диаметр дымохода – их рассчитывают при составлении проекта.

Вариант схемы камина с дымоходом из стальной трубы. Особенности: облицовка пола и стены негорючими материалами, отделка перекрытий, возможность создания не вертикальных участков с помощью полуотводов

При всем желании невозможно построить дымоход, который не нуждался бы в чистке. Даже в собранном по всем правилам керамическом дымоотводе со временем скапливается сажа, затрудняя выход газов. Поэтому чистку дымохода нужно проводить регулярно. Делают это обычно в период, когда камин простаивает.

Процесс строительства уличного камина

Рекомендуем вам следовать этой пошаговой инструкции, четко выполняя все действия вы 100% будете удовлетворены получившимся результатом!

1. Создаем проект

Попробуем разобраться, как можно своими руками построить уличный камин, совмещенный с мангалом или грилем. Это будет довольно серьезное сооружение, строительство которого начинается с создания проекта и формирования фундамента.

чертеж уличного камина

При создании проекта вам придется определить место расположения будущего камина-мангала. Его лучше расположить в соответствии с имеющейся розой ветров, так, чтобы дым от огня выносился за пределы участка. Если таким образом расположить камин не удается – то в нем должен присутствовать серьезный дымоход, вытягивающий все продукты сгорания.

Предотвратить сквозняки в месте расположения уличного мангала-камина можно с помощью живой изгороди или декоративных стенок.

Собственно уличный камин-печь представляет собой бокс с тремя стенами. Это минимальное количество элементов для открытого камина. Он также может быть оснащен стационарной дымовой трубой и различным дополнительным оборудованием, например столиками для разделки мяса или полкой-нишей для сушки дров.

2. Выбираем материал

Приступаем к выбору материала для строительства уличного камина. Допустим, мы хотим построить сооружение из кирпича. В этом случае внутренняя поверхность, а желательно и весь камин был построен из клинкерного кирпича. Он довольно прост в строительстве.

клинкерный кирпич

А вот для декоративной облицовке можно выбрать любой негорючий материал. Возможно, вам захочется облицевать уличный камин плиткой под дикий камень, создав брутальный дизайн, а возможно, вы выберете более легкую, игривую облицовку.

Также заготавливаем для строительства строительные смеси для кладки и закрепления облицовки. Не забываем подготовить металлические части: решетку мангала, колосник. Для внутренней поверхности трубы дымохода стационарного уличного камина можно использовать асбестоцементную трубу.

3. Начинаем строительство: фундамент

Начинаем переносить чертеж в реальность. Наш уличный камин из кирпича будет иметь солидный вес и поэтому при его возведении нам не обойтись без фундаментного основания.

Под уличный камин можно сделать простой фундамент в виде плиты толщиной около 15 сантиметров. Для этого размечаем место, снимаем верхний плодородный слой и копаем котлован. На дно котлована укладываем и трамбуем подушку из песка и щебенки. Создаем опалубку и размещаем внутри нее металлические прутья армирующего каркаса. Заливаем бетонный раствор и ждем его полного застывания.

фундамент в виде плиты

Также в качестве основания можно уложить и готовую железобетонную плиту.

Часть основания, выступающую над землей можно облагородить, обложим ее декоративной плиткой или бутовым камнем.

4. Кирпичная кладка: порядовая схема

Для соединения выкладываемых кирпичей применяем раствор из песка и цемента в соотношении 2 к 1. При кладке стационарного уличного камина в смесь можно добавлять пластификатор и морозоустойчивую присадку. При кладке топки в фиксирующую смесь добавляется присадка для повышения жаропрочности. Такую присадку можно изготовить и самостоятельно, добавив полтора килограмма соли на ведро смеси.

кирпичная кладка

Особое значение имеет выбор материала для облицовки внутренней поверхности топки. Для этого можно использовать несколько типов материалов:

• Имеющих пористую структуру. К таковым относятся ракушечник или песчаник.
• Прочные природные камни, такие как базальт или доломит.

кладка кирпича своими руками

Чтобы самостоятельно проверить жаропрочность материала, положите на испытываемый образец старую автопокрышку и подожгите ее. Неустойчивый материал разрушится – такие материалы не должны иметь непосредственного контакта с огнем, иначе ваше творение разрушится после первой же топки!

5. Украшаем уличный камин

Красить уличный камин можно различными архитектурными деталями. Хорошим выбором будет создание арки. В этом случае предварительно изготавливается из деревянного щита шаблон, на который выкладываются кирпичи, составляющие свод арки. Последним вставляется верхний кирпич, играющий роль своеобразного замка. После высыхания раствора и скрепления кирпичей – деревянный шаблон удаляется.

арка из кирпича

Поверхность построенного уличного мангала можно облицевать декоративной плиткой.

облицовка декоративной плиткой
