Печи кузнецова

Оглавление

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

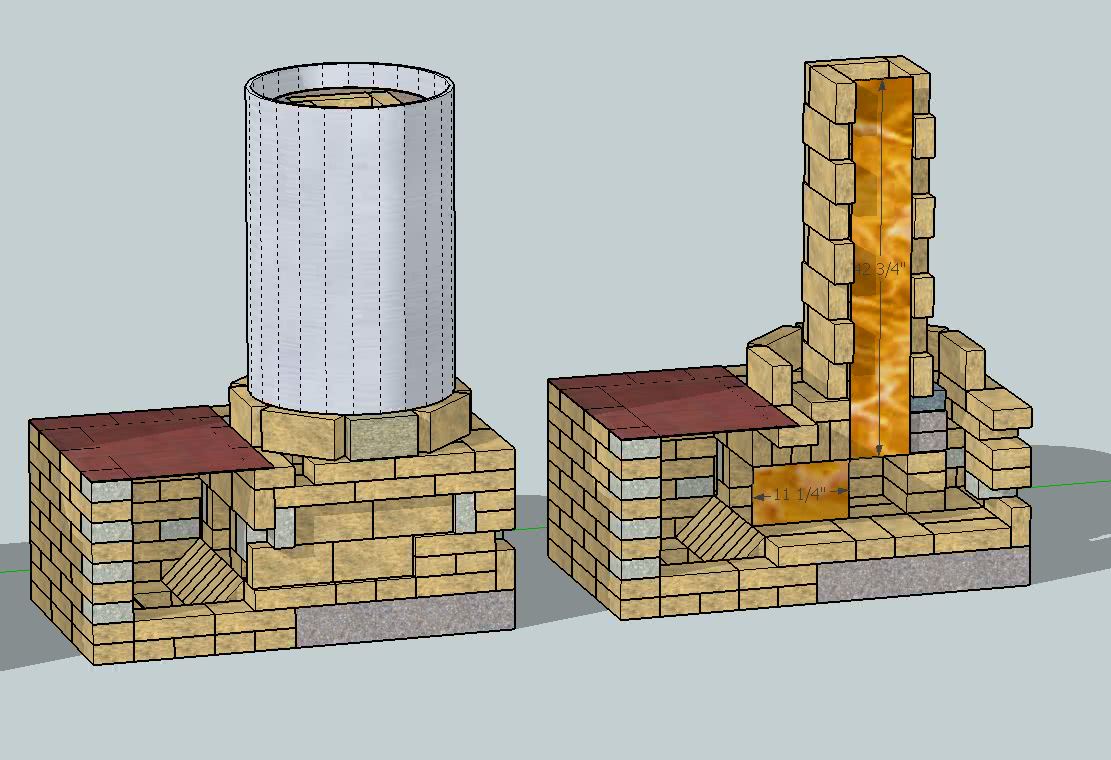

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера

При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха. После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Безопасность

Основным требованием к печи любого типа является ее безопасность. Кроме того, что использование в доме постоянного открытого огня всегда резко увеличивает опасность пожара, при горении любого вида топлива образуется чрезвычайно опасный для человека углекислый газ, что при пороках конструкции или неправильной эксплуатации приводит к угарному отравлению.

Поэтому если у владельца дома нет навыков печного строительства, постройку печи следует поручить мастеру, несмотря на дороговизну этой работы. Только специалист сможет уложить кирпич в печи правильно с минимальными зазорами и верно установить дымоход и трубу с учетом всех возможных нюансов ее эксплуатации, в том числе и преимущественного направления ветра.

Печь Кузнецова своими руками: чертежи порядовки и описание кладки печи

И. В. Кузнецов с 1962 года занимается проектированием, изготовлением и усовершенствованием печей. За это время было изобретено более 150 различных конструкций, каждая из которых стремилась к абсолютному показателю эффективности – 95% КПД. В этой статье мы расскажем, как делать печь Кузнецова своими руками.

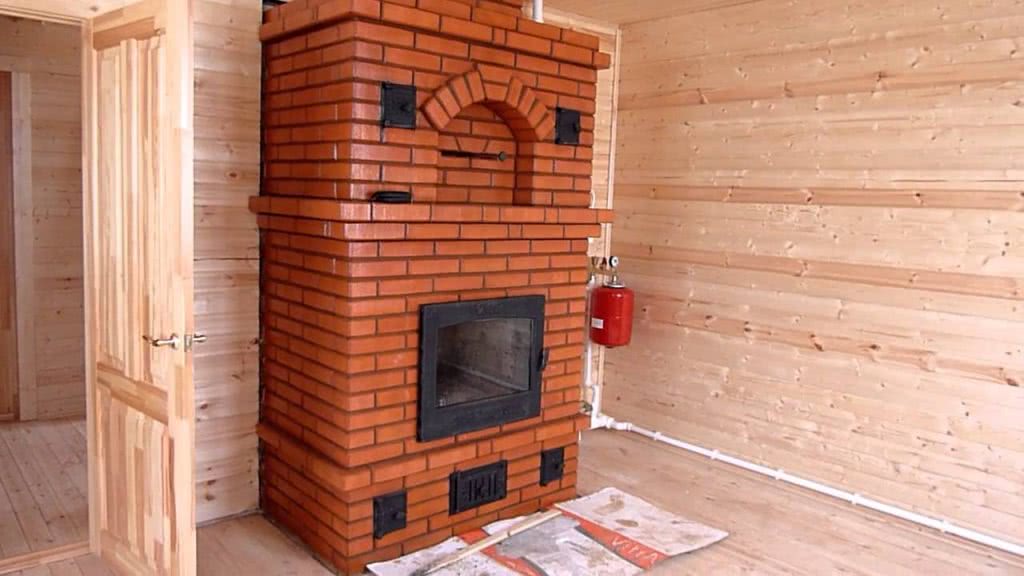

Фото 1 Печь Кузнецова

Принципиальная особенность разработки заключается в системе разделения газов на холодный и горячий потоки. За счет уникального колпакового строения печи горячий воздух задерживается внутри, а холодный выводится по отдельному каналу в дымоходную трубу. Учитывая то, что в колпаке поддерживается более высокая температура горения, а тепло распределяется равномерно по корпусу, коэффициент полезного действия достигает своего пика. Для сравнения, КПД обычных печей составляет 30-35%, твердотопливных котлов – 80%, пиролизных – 85%.

Невысокая производительность большинства твердотопливных агрегатов объясняется тем, что теплый воздух выходит вместе с продуктами горения в трубу. Помимо того, что оставшегося объема не всегда хватает для полноценного нагрева, быстро выходящие дымовые газы еще более снижают тепловой порог. В некоторых конструкциях эту проблему пытаются решить увеличением (удлинением) дымоходной трубы, но тогда существует риск снижения тяги и, как следствие, уменьшения КПД. Создание такого агрегата, который бы обеспечил полноценную тягу и увеличил теплопередачу, и стал основной целью конструктора Кузнецова.

Видео 1 Строительство отопительной печи по системе Кузнецова

Возведение колпаковой печи

Перед постройкой печи Кузнецова своими руками, необходимо знать некоторые правила:

Не на всех схемах заметно, что внутренняя кладка огнеупорного кирпича должна производиться на ребро. Керамический кирпич кладётся по усмотрению.
Связку кирпичей проволокой необходимо делать через каждые 2-3 ряда.
Производить первую растопку на минимальных температурах. Постепенно увеличивать жар.
Обработка наружного кирпича огнеупорным составом желательна, но не обязательна.
Каждый металлический элемент печи должен устанавливаться с учётом возможного расширения при больших температурах.
До начала кирпичной кладки, нужно проверить кирпич на наличие трещин, сколов и различных других дефектов.
Основание печи делается отдельно от фундамента здания.

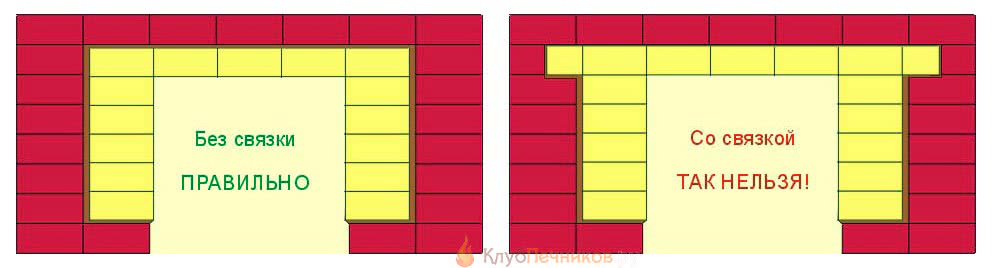

При порядовке кирпича, между огнеупорным и керамическим кирпичом необходимо оставить небольшой зазор. Эта мера предостережёт кладку от разрыва при температурном расширении.

Порядовка – это набор чертежей, для поэтапного возведения печи. На чертежах изображён каждый ряд кирпичей в подробностях. Вносить поправки в эти схемы категорически не рекомендуется, так как это проверенные работы.

Пошаговое строительство колпаковой печи:

Шаг 1 – фундамент

После выбора схемы будущей печи, необходимо сделать качественный фундамент под неё. Фундамент печи не должен быть соединённым с фундаментом дома. Основание должно быть ровным во избежание дальнейшем деформации постройки. Сам фундамент должен быть на 20 сантиметров выше уровня пола и на 10 сантиметров больше по периметру, чем сама печь. После откапывания ямы и сооружения опалубки, необходимо насыпать песочную подушку около 20 см, закрепить армирующий каркас из металлических прутьев и можно заливать раствор.

Шаг 2 – кладка печи

После полного застывания основания можно приступать к кирпичной кладке. Перед кладкой первого ряда, необходимо постелить на фундамент слой отражающей фольги. Если дом деревянный, то перед фольгой требуется положить лист асбеста.

Порядовки колпаковой печи:

Красным обозначен керамический кирпич, жёлтым – огнеупорный.

Некоторые кирпичи придётся разделять пополам, некоторые стачивать и делать нестандартную форму.

Кладку нужно производить равномерно. Кладка боковых стенок должна происходить справа налево. Во втором ряду устанавливается дверца поддувала и окошко для чистки печи. По окончанию второго ряда можно начинать делать канал для дыма.

Далее укладываются ряды между поддувалом и дверцей печи. В это же время создаются внутренние перегородки. На 5 ряду нужно установить колосник.

Возведение печи по порядовке, несложное задание, однако необходимо всё делать внимательно что бы не допустить ошибку.

Шаг 3 – проверка

После окончания кладки, должно пройти не менее суток, для полноценного застывания раствора. По истечению этого времени, можно провести проверку печи.

Для первой растопки достаточно небольшого количества топлива. Постепенно температуру необходимо увеличивать. Во время такой проверки печь подвергнется обжигу, определиться работоспособность, а так же герметичность.

При обнаружении нарушений герметичности, необходимо как можно быстрее устранить их. При пробном разогревании, температуру требуется поднять до 700-900 градусов.

Особенностью колпаковых печей Кузнецова, является технология “плавающей топки”.

Для такого типа топки используется сухой шов.

Сухой шов – это специальный зазор, который находиться на дне топки возле крайнего угла. Благодаря этому шву, происходит безопасное разделение газа в топке на горячий и холодный.

При кладке граней, можно использовать закруглённый кирпич. Он подойдёт к разным видам интерьера. Ещё один плюс закруглённых краёв заключается в меньшей деформации от физических воздействий.

При выборе материла для теплоотражения, может встать вопрос о покупке рубероида вместо теплоотражающей фольги. Лучше использовать фольгу, вследствие металлической составляющей.

Подводя итоги можно сказать, что печь Кузнецова по готовым порядовкам, сможет сделать человек без опыта. Однако стоит помнить, что строгое исполнение правил и технологий готовых чертежей – прямой залог успеха. Можно изменять размер, но следует помнить о правильной порядовке. Собственные изменения могут привести к разрушительным последствиям.

При появлении определённых сложностей, лучше обратиться к специалистам. Особенно при строительстве печи с 2 и более колпаков.

Печь Кузнецова своими руками

Без сомнений, печное дело – это кропотливый и трудоёмкий процесс. Однако при желании и наличии базовых навыков с возведение печи могут справиться многие.

многофунциональный вариант Русская печь достаточно сложна, и для новичка наиболее целесообразным будет использовать полностью готовые схемы, с подробными порядками. Не следует ни на шаг отступать рекомендаций, лишь после сборки одной-двух печей приходит правильное понимание, которое позволит вносить конструктивные изменения.

Наилучшее время для планирования размещения печи во время проектирования или во время формирования фундамента дома. Тогда это позволит наиболее эффективно разместить будущий отопительный элемент, сразу на несколько комнат.

Преимущества и недостатки “Кузнецовок”

Колпапоковые печи отличаются от других видов печей большим количеством преимуществ:

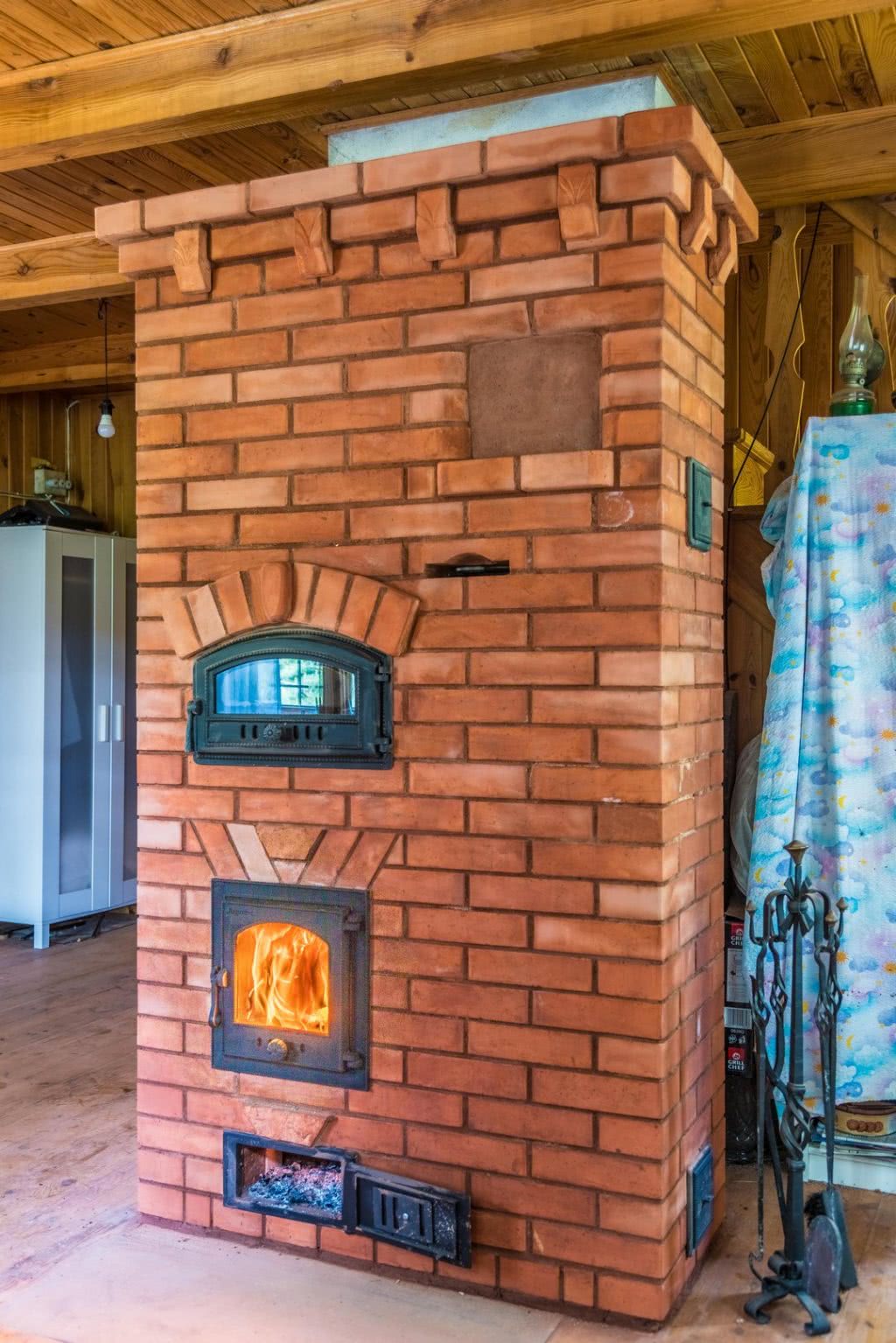

Колпаковая печь

Основным преимуществом колпаковых печей является высокий показатель КПД. Около 80-85%. Это намного выше, чем у других типов печей.
Сгорание топлива происходит при очень высоких температурах, без сторонних технологий.
Для колпаковых печей подходит любое топливо. При сгорании остаётся крайне малое количество сажи.
Вследствие минимального образования сажи, данные печи не требуют постоянной чистки.
Возможность объединения колпаковой печи и водяного отопления дома. При этом технические характеристики печи не изменяются.
Короткий дымоход. Благодаря такому типу конструкции происходит экономии на строительных материалов. Однако сила тяги не снижается.
Такая печь подходит для любого помещения, вне зависимости от размеров комнаты и ее назначения.
Дизайн “Кузнецовки” можно оформить под множество задумок заказчика.
В колпаковых печах, отсутствует необходимость в активном использовании вьюшки. Воздух самостоятельно распределяется.
Долговечность. Благодаря равномерному нагреванию и остыванию печь менее подвержена деформации.
Простота сборки. Даже человек без опыта, следую необходимым инструкциям, может сложить печи Кузнецова. Однако это не всегда так.

Недостатков у таких печей гораздо меньше чем преимуществ. К минусам можно отнести:

Необходимость помощи мастера при строительстве нескольких куполов. Такие услуги стоят соответствующих денег.
Массивный размер. Однако и стандартные русские печи не отличаются маленьким размером.
Не всегда удаётся получить от колпаковой печи 80% КПД. Обычно этот показатель 55-60%.

Правильно подобранный тип колпаковой печи, сможет обеспечить не только обогревом жилых помещений, но и помочь при готовке пищи или нагреве воды

Комментарий

Контакты
Карта сайта

текстареа>текстареа>хедер>хедер>хедер>хедер>хедер>хедер>

Строительство печи Кузнецова своими руками

Схемы и чертежи печей из кирпича – правильная кладкаПоследовательность действий следующая:

Сначала изучают план помещения, где планируется установка отопительного прибора. В том случае, когда дом не возведен, необходимо обеспечить равномерный обогрев всех комнат. В готовое здание встраивать теплоагрегат нежелательно, но при необходимости можно

Но при этом следует принять во внимание расположение несущих конструкций и балок при обустройстве дымохода.
Затем подготавливают фундамент для отопительного устройства. Его создают из бетона, при этом ширина должна на 10 сантиметров превышать размер прибора. Желательно проектировать фундамент под печь на стадии планирования дома.

Желательно проектировать фундамент под печь на стадии планирования дома.

Что такое колпаковая печь Кузнецова и где она используется: достоинства и недостатки

Кузнецов начал разрабатывать проекты различных видов печей ещё в середине прошлого века. За все время своей работы он создал более 150 вариантов конструкций печей различного предназначения.

Колпаковая печь Кузнецова

Самые популярные проекты печей:

Варочные (используются для выпечки и приготовления еды).
Хлебные (могут совмещаться с варочными).
Для отопления домов.
Банные.
Уличные (предназначены для гриля, барбекю или для создания большой кухни).
Каминного типа (для создания дизайна интерьера и частичного отопления помещений).

На самом деле разновидностей печей Кузнецова намного больше, так как существует возможность строительства смешанных видов.

Основным показателем работы печи является повышение КПД (коэффициента полезного действия). Именно к этому и стремился Игорь Кузнецов, создавая колпаковые печи. В зависимости от своего предназначения мастер оснащал их улучшенными функциями и возможностями. Одни печи получили повышенную степень теплосбережения, другие новую усовершенствованную топку, а третьим обеспечили длительный срок службы.

Благодаря грамотной разработке проектов колпаковых печей, раскалённый воздух задерживается в них намного дольше, чем в обычных конструкциях, а охлаждённый быстро уходит в трубу дымохода по специальному углублению. Такое название они получили за счёт того, что внутри печи создаётся своего рода «колпак», который соединяет две части конструкции — нижнюю часть и топку. Также он разделяет газы на горячие и холодные.

Хлебная колпаковая печь Кузнецова

КПД колпаковых печей достигает 95%, в то время как обычные печи имеют только от 25 до 40% эффективности. Благодаря «свободному перемещению газов», которое обеспечивается за счёт внедрения системы Кузнецова, снижается образование сажи и увеличивается плавный нагрев печи. Такая печь на 4 кВт сможет быстро обогреть дом, площадью около 100 квадратных метров. При необходимости конструкция колпаковой печи позволяет установить в доме водонагревательный контур. А так как тяга по каналам распространяется в автоматическом режиме, то риск угара практически нулевой. Поэтому вьюшку можно не закрывать.

Преимущества колпаковых печей

Равномерное прогревание печи и теплоотдача.
Оснащается большим количеством мест, где можно установить металлический нагревательный элемент.
Горят без сажи и дымообразования.
Редко нуждаются в чистке (раз в несколько лет).
Имеют низкий уровень теплопотери.
Высокая степень экономичности.
Устойчивость к появлению трещин.
Возможность совершенствования дизайна.
Имеют максимальную температуру сгорания топлива.
Возможность топки различными видами твёрдого топлива.
Сильная тяга даже при дымоходе небольшого размера.

Такие печи практически полностью лишены недостатков, кроме, естественно, сложностей при их возведении и расходов на приобретение материалов.

Как сделать кирпичные печи Кузнецова своими руками

В.И. Кузнецовым разработано большое количество проектов печей. Некоторые виды печей можно сделать своими руками. Для этого понадобятся порядовки печей и их чертежи.

Многие, зная о положительных отзывах о печках Кузнецова, а также в целях экономии средств, принимаются за их строительство самостоятельно. Всё конечно получится, но для этого нужно использовать соответствующие материалы и строго следовать порядовкам.

Материалы, используемые для строительства печи Кузнецова:

Шамотный кирпич;
Глиняный кирпич марки М150;
Хорошего качества глина;
Очищенный песок;
Металлическая фурнитура.

Для возведения внутренней кладки используют шамотный кирпич. Согласно порядовке, можно рассчитать его количество. Для строительства наружной кладки используют глиняный кирпич, желательно марки М 150. Его количество также рассчитывается с помощью всё той же порядовки. Глину для раствора рекомендуется использовать только хорошего качества. Очищенного песка для кладки используется в два раза больше глины. Можно использовать глинопесчаные смеси, имеющиеся в продаже. На 500 кирпичей понадобится около 0,2 куб. м глинопесчаной смеси. Кроме этого понадобятся колосники, две дверки (поддувальная и топочная), два стальных уголка и пять метров проволоки. Книга Кузнецова «Строим печи и камины: практическое руководство» поможет построить вам нужную конструкцию. В ней представлены все типы и конструкции печей и каминов.

Конструкция и принцип действия

За основу изобретателем И. В. Кузнецовым была взята колпаковая печь, известная своей экономичностью.

Так выглядит колпаковая печь — прообраз модели Кузнецова

Высокий КПД таких печей обусловлен характером движения дымовых газов. Если в канальных печах они вытягиваются в дымоход, зачастую не успев отдать тепло кирпичному массиву, то в колпаковых долго клубятся под сводом колпака, пока не остынут. Только тогда они опускаются вниз, к выходному отверстию, откуда затем попадают в дымоход. Заполненный газами колпак попутно играет роль вьюшки: холодный воздух из дымохода не может в него проникнуть, так же как вода не может заполнить перевёрнутый водолазный колокол. Этот эффект получил название газовой вьюшки.

Изобретатель работал с усложнённым вариантом такой печи, имеющей два колпака.

Схема двухколпаковой модели

Схема двухколпаковой печи

Как видно, колпаки соединены последовательным образом, то есть отбор тепла дымовых газов происходит по двухступенчатой схеме. Прежде за возведение печей с такой конструкцией брались не очень охотно — не только из-за сложности, но и некоторых нежелательных особенностей. Так, к примеру, тяга во втором колпаке легко может сорвать газовую пробку в первом, сводя на нет эффект «газовой вьюшки».

С этим недостатком мастер справился следующим образом. Печь была оснащена так называемыми низовыми каналами, проложенными в обход аккумулирующих тепло частей массива. Пока в топке горит пламя, образуемый им конвективный поток обеспечивает работу тяги в обычном режиме. Когда топливо будет израсходовано и конвекция прекратится, тяга сама собой перераспределится таким образом, что холодный воздушный поток будет следовать через низовые каналы, а не через нагретое тело печи.

Это решение не только скомпенсировало неустойчивость газовой вьюшки, но и оказалось более надёжным: образованную газами пробку может вытянуть сильным порывом ветра, тогда как в печи Кузнецова тяга при любых условиях перенаправляется подальше от горячего массива. Кроме того, благодаря наличию низовых каналов отпадает необходимость в обустройстве вентиляции помещения.

Как работает

Вот в какой последовательности происходят процессы в печи Кузнецова:

За счёт поступающего через поддувало (поз. 1) воздуха в топке (поз. 2) горит топливо, образующаяся при этом смесь дымовых и пиролизных газов поднимается в нижний колпак (поз. 3). Под его сводом (поз. 4) пиролизный газ окончательно распадается на горючие составляющие, которые здесь и сгорают. Такая конструкция обеспечивает эффект саморегуляции: при сильном горении пламени газовая пробка увеличивается и блокирует тягу; из-за ослабления тяги горение в топке также ослабевает, газовая пробка, остывая, уменьшается и тяга возобновляется.
Условно холодные газы из нижнего колпака поступают в верхний (поз. 5). Если печь является круглой (это идеальная форма для двухколпаковой схемы), то роль верхнего колпака играет её корпус. В его верхней части (поз. 6) происходит доокисление угарного газа и оксида азота, так что поступающий в дымоход (поз. 7) выхлоп в основном состоит из углекислого газа и водяного пара. Поступающие во второй колпак газы уже не являются сверхгорячими — температура от 200 до 400 градусов — и химически агрессивными, поэтому здесь можно установить водяной теплообменник из обычной конструкционной стали. Отбор тепла на воду режим работы печи никак не меняет, поскольку высокотемпературная часть — топка + нижний колпак — изолированы кирпичным простенком.

Топка должна быть окружена так называемым сухим швом. Это шов между шамотным и керамическим кирпичом, который вместо глиняного раствора заполнен прокладкой из асбеста или базальтового картона.

Между топкой и нижним колпаком устраивается кольцевой зазор (Л1) и ещё один (Л2) – между колпаками. Если ширину Л2 сделать больше, чем у Л1, газовая вьюшка окажется более устойчивой.

Особенности расчета нужной мощности

Печь на отработке — установка, выбор и необходимое оборудование для печей работающих на отработке (85 фото и видео)
Керамическая печь для обжига — обзор лучших моделей и советы по их применению в домашних условиях (130 фото)

Если вы хотите получить максимально достоверные данные, то целесообразно обратиться к специалистам. Приблизительный расчет можно получить по таким ориентирам:

качественный обогрев получится при мощности 0,5 кВт/10 м2 площади;
если регион отличается холодным климатом, то принимается норматив 0,75 кВт/10 м2.

При необходимости всегда можно воспользоваться готовыми проектами и услугами подрядчика.

В чем отличие

Главная особенность группы печек, изобретенных Кузнецовым — отсутствие протяженных дымовых каналов с множеством поворотов и изгибов. Чтобы максимально использовать тепло от сжигания топлива, в канальных печках предусмотрена система ходов, по мере продвижения по которым горячий дым нагревает кирпичи. При этом печь нагревается на разных уровнях неравномерно, что может привести к растрескиванию кладки. Кроме того, возникает необходимость в регулярной чистке узких мест и поворотов.

Печки Кузнецова для дома и бани лишены этого недостатка. В них горячие газы из топки поступают в так называемый колпак — внутреннее пространство, сверху ограниченное перекрытием, а снизу имеющее выход. Нагретый дым поднимается в самый верх колпака, где задерживаются до тех пор, пока не начнут остывать. По мере охлаждения они по стенкам колпака постепенно опускаются вниз, а их место занимает новая порция дыма.

Остывший дым через канал выходит в дымоход или в еще один колпак в зависимости от конструкции и назначения печи. Постепенно, по мере прохождения через каскады колпаков, дымовые газы остывают до температуры 120-150 градусов. Температура газов на одном уровне каждого колпака одинакова, что позволяет избежать неравномерного расширения кирпича.

Преимущества и недостатки печи

Преимущества:

- высокий показатель коэффициента полезного действия 75-85% (КПД);
- топливо сгорает при высоких температурах;
- печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
- несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
- долговечность эксплуатации печи;
- эстетичный, оригинальный внешний вид;
- высокая эффективность, многофункциональность;
- экономичность;
- длительное сохранение тепла;
- форма и дизайн печей могут варьироваться в зависимости от назначения;
- при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.

  Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;

совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.

Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;
конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;
особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.

И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;
самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.

Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».

Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.

Что можно сказать о недостатках печи.

В техническом отношении их нет, но кое-что учитывать все же нужно.

Печь Кузнецова не может иметь массивных стенок — это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.

Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.

Разновидности двухколпаковых печей

Чтобы сделать варочные печи из кирпича своими руками, для начала нужно понять, какая площадь помещений будет отапливаться и подобрать оптимальную схему. На данный момент существуют проекты печей с двумя колпаками нескольких разновидностей:

классическая, с варочной плитой и нишей для сушки вещей;
двухколпаковая шведская печь с духовкой, плитой и нишей.

Прочие разновидности, изобретенные известными русскими мастерами, используют тот же принцип действия, но с некоторыми изменениями в конструкции, улучшающими рабочие показатели данных отопительно-варочных печей. Подробное описание работы классического варианта отопительно-варочного устройства можно изучить на видео, представленном ниже. Там же в доступной форме показана порядовка двухколпаковой печи в 3D режиме с комментариями.

Устройство двухколпаковых кирпичных печей не является каноническим и допускает внесение изменений в конструкцию, не нарушая принципа действия. Одно из таких изменений – добавление металлической духовки для приготовления выпечки или применения в качестве дополнительного источника нагрева воздуха в комнате. В классическом варианте она встраивается в пространство нижнего колпака, рядом с камерой сгорания. Ниже показана кирпичная печь с духовым шкафом в разрезе.

На рисунке видно, что дымовые газы из топливника нагревают металлический корпус духовки сверху и по бокам, после чего остывают и уходят в вертикальный канал.

В схеме реализовано главное преимущество шведских печек – в самом начале растопки, когда печь еще совсем холодная, из открытого духового шкафа уже можно получить поток приятного тепла.Полное описание кладки и порядовку такой печки можно просмотреть на видео.

Другой вариант установки духового шкафа предлагает схема печи Александра Бацулина. В этом случае шкаф встраивается в пространство верхнего колпака, находясь на пути потока продуктов горения, поднимающихся снизу. Преимущество технического решения в том, что раскаленные газы обтекают духовку со всех сторон, равномерно нагревая ее. Однако, процесс нагрева будет проходить не столь быстро, как в предыдущем варианте.

Также вместо арочного свода над варочной плитой с отводящим каналом здесь применяется простое перекрытие из кирпича на стальных уголках. Ниже на видео представлена кладка отопительных печей Бацулина с подробным описанием.

Двуколпаковая печь Подгородникова разработана в двух модификациях: простая отопительная (ИП-1) и с духовым шкафом (ИП-2), который установлен рядом с топливником, под варочной панелью.

Порядовка печи Подгородникова ИП-1

Особого внимания заслуживают двухколпаковые отопительно-варочные печи Кузнецова. В действительности под руководством И. В. Кузнецова было разработано и построено большое количество разнообразных печей. Все эти изделия созданы по принципу: процесс горения и передачи тепла должен проходить естественным образом, без воздействия тяги дымоходной трубы. Газы проходят по своим трактам за счет изменения их массы вследствие нагревания или охлаждения, а дымоход подхватывает их уже на выходе. За счет этого и прочих разработок «Кузнецовки» практически совершенны и обладают достоинствами:

высокая эффективность – до 80%;
сжигать можно любое твердое топливо;
чистка дымовых каналов нужна раз в несколько лет;
расход строительных материалов в «Кузнецовке» гораздо меньше, чем в классической конструкции такой же мощности;
работоспособность сохраняется при невысокой дымовой трубе.

Изобретения и разработки, внедренные В. И. Кузнецовым, являются авторскими, поэтому каждая порядовка печи Кузнецова защищена авторским правом и размещена на его ресурсе stove.ru. Помимо чертежей и схем печей там есть множество рекомендаций, полезных для новичков, желающих выложить кирпичную печку самостоятельно.

Третье: шаг вправо, шаг влево…

Высокие нагрузки на материал в печах Кузнецова требуют не просто тщательной разработки конструкции, но и соблюдения при этом некоторых основополагающих уже конструкторских принципов. Главный из них – плавающая топка из шамотного кирпича марки ШБ-8 или Ш-5. Тело печи выкладывается из керамического кирпича марки не ниже М150.

Что значит плавающая топка? Во-первых, вокруг нее целиком, или в точно рассчитанных автором местах, должен быть сухой шов. Сделать его не так-то просто: по выкладке последнего ряда шамота (если иное не оговорено в спецификации на печь) глиняный раствор из швов между шамотным и обычным кирпичом выковыривается, а вместо него вставляются прокладки из минерального картона – базальтового, каолинового и т.п.

Несвязанные и связанные строительные модули

Во-вторых, нужно неукоснительно соблюдать принцип несвязности модулей. Что это такое, показывает рис. Никакие выступы шамота не должны входить в пазы обычного кирпича, и наоборот, даже с демпфирующими швами. ТКР и теплоемкость шамота существенно отличаются от «кирпичных», и топка, связанная с телом печи, порвет кладку при растопке. Топка «кузнецовки» должна представлять собой компактный модуль, установленный в гнездо из обычного кирпича. Как при этом устроить ее выход в дымоход, автор подробно объясняет на сайте.

Также неукоснительно нужно следовать его рекомендациям касательно выбора и подготовки материалов. «Кузнецовки» хоть и кирпичные, но высокотехнологичные, и терпят замену на эрзацы и небрежность не более, чем ракета или подлодка – замену титана и композитов жестянкой. Последствия, правда, не будут столь катастрофическими, но и видеть их придется дома, а не вычитывать в новостях. И платить из своего кармана.

В целом по технологии: печь Кузнецова может соорудить старательный, внимательный и аккуратный новичок. Но действительно опытный печник, с полупьяна, но бездумно выкладывающий действительно очень хорошую плиту или голландку, на печи Кузнецова обязательно осечется.

Укладка второго уровня

В большинстве случаев описываемая конструкция укладывается по стандартным размерам, однако вы можете подобрать габариты индивидуально. При этом можно добавить пластину-заборник, уложив следующий уровень в 15-м ряду. При этом пластина укрепляется с трех сторон, применить для этого нужно цементный раствор. В центре дымосборника укладывается кирпич, который станет колонной для крышки.

За плитой должна быть пазуха для перемещения продуктов сгорания из сборника дыма. Эту процедуру следует продублировать в следующем ряду. Когда выполняется колпаковая печь для отопления, в рядах с 17-го по 22-й необходимо перекрыть доступ к трубе, через пазуху дым будет выходить наружу.

Для поддержки кирпича паросборника следует использовать стальную пластину, уложив ее на передние стены. Для паросборника специалисты рекомендуют использовать кованые ободки. Здесь же осуществляется перекрытие, а следующий ряд выкладывается по такой же методике. Еще одна ступень должна быть в 23-м ряду. В этом месте происходит соединение дымохода с трубой для сбора пара. При этом нужно использовать закрытое соединение. Ряды до 24-го укладываются так же, затем можно приступать к укладке трубы, диаметр которой будет равен одному кирпичу. Вся конструкция накрывается крышей, дальше ведется однокирпичная труба. На этом можно считать, что колпаковая кирпичная печь почти готова.

Чертежи печей кузнецова: преимущества конструкции, схемы, порядовка монтажа
