Памятка
тем, кто все же решился на самостоятельную установку
- Определитесь с типом печи, устанавливаемой на улице.
- Определитесь с местом, на котором печь будет установлена.
- Подготовьте чертеж вашей будущей печи.
- Составьте список необходимых материалов и инструментов, проанализируйте рынок стройматериалов, а на основании него составьте смету расходов.
- Разработайте поэтапный план установки печи, это поможет сориентироваться по срокам, которые займет строительство.
- Приступайте к строительству! И пусть ваша печь долго радует вас и ваших близких вкуснейшими блюдами, приготовленными на ней.
10 основных правил по кладке дачной печи
- Кирпич, используемый для кладки, необходимо замочить в воде на 5-6 часов, чтобы он хорошо впитал влагу и не брал ее из цементного раствора.
-
Определившись с местом размещения печи, обязательно выполните все меры противопожарной безопасности по дальнейшей ее эксплуатации. Особенно это касается домов с деревянными перекрытиями.
Выбор места для строительства
Если печь планируется размещать в углу комнаты, вокруг выполните фартук из листового металла или керамической плитки.
-
Во время кладки следите за толщиной шва. Он должен быть 5 мм.
Швы делаем тонкими
- Постоянно используйте горизонтальный уровень, чтобы быть уверенным в правильности кладки.
-
Натяните по четырем углам отвесы из ниток, чтобы печь во время кладки «не уходила» в сторону.
Натяните отвесы по углам
- Если чувствуете, что печь собрать за 1 день у вас не получается, не замешивайте сразу весь раствор.
- Фундамент под печь выполняется отдельно от основного.
- На всех этапах монтажа металлической фурнитуры, учитывайте зазор на тепловое расширение. Колосниковую решетку кладите не на раствор а в бороздки кирпичей. Она должна свободно сниматься и доставаться из печи.
- Чтобы обеспечить хорошую тягу и исключить образование конденсата выполните короткий путь выхода газа (летний ход). Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают и она «работает» не на отопление, а позволяет приготовить пищу.
- Каждый ряд начинайте вести с угла.
Это интересно: Расход декоративной штукатурки на 1 м2: изучаем досконально
Где установить печь в доме?
Выбор места для установки печи зависит от требований ее будущих пользователей. Если они хотят использовать очаг преимущественно для приготовления шашлыка и декорирования интерьера, то тематическую конструкцию уместно располагать в углу общей комнаты.
Жилье с большой площадью приветствует встраивание печи-камина в стену между двумя спальнями. Рядом может находиться гостиная, что дает очагу возможность обогревать стразу три помещения.
Также печь можно расположить между спальней, санузлом и сушилкой. Но тогда очаг должен продлеваться вдоль стены, охватывая все три помещения.

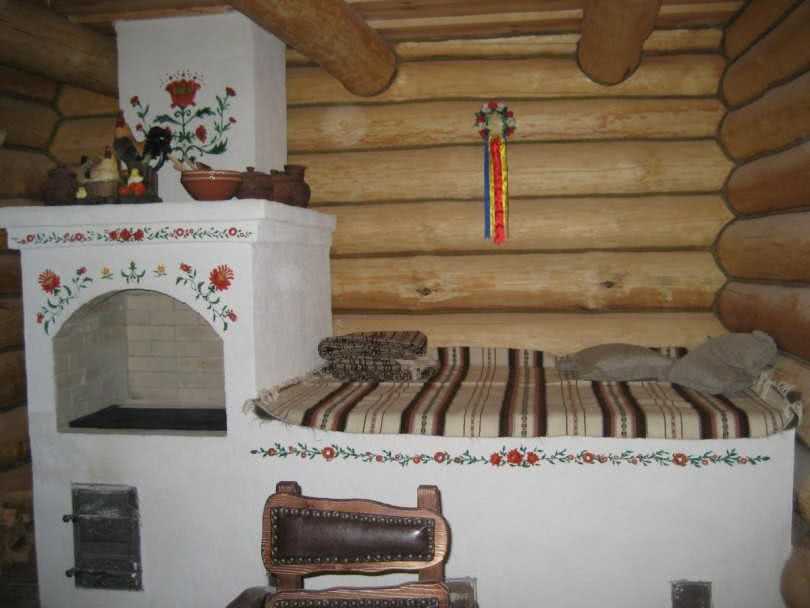

Причем в спальне уместно устроить на печи лежанку. Поэтому соответствующий вариант подходит холостяками или небольшим семьям.
Расчет основных параметров
Размеры отопительного прибора для дома (на дровах или угле) рассчитывают исходя из общей площади обогреваемых помещений. Наиболее распространенным для частного дома служит параметр, по которому на каждые 10 кв. м комнаты нужна площадь нагревающейся поверхности около 2,5-3 кв. м.
Чтобы получить такой большой обогреватель, формируется система внутренних ходов, спрятанных в толще кирпичной стены. Дым и продукты сгорания топлива поступают в каналы из топки и затем выходят в трубу, отдавая большую часть тепла.
Кроме теплообменника, комнату обогревает и плита, и стенки печи.
Чертежи и схемы кирпичных печей
При самостоятельной попытке построить печку лучше всего использовать готовые схемы разных конструкций, удобных для одновременного отопления сразу нескольких комнат. Например, дачный домик с кухней и 2 смежными комнатами до 10 кв. м можно легко отопить, устанавливая простейшую варочно-отопительную конструкцию, в которой топливник с плитой расположен в кухне, а обогреватель служит перегородкой.
Топка
Для точного определения размера топки можно использовать специальные таблицы, но чаще всего в порядовой схеме указаны размеры дома, для которого предназначен прибор предлагаемого размера.
Топка является основным узлом отопительного прибора. В ней развиваются температуры до +1000°С. Чтобы печка была пожаробезопасной, существуют специальные требования по закладке топлива (только на 2/3 высоты топливника), по толщине варочной плиты (не менее 3 см) и ее высоте над горящими материалами (по порядовкам над верхней границей дверцы обязательно делают 1-2 ряда кирпича).
Зольник
Зольник служит для поступления кислорода к горящему топливу и удаления остатков (шлака, пепла). Размер зольника для угольной или дровяной печи примерно равен 1/3 высоты топливной камеры.
Печная труба
От расположения печной трубы и ее высоты зависит тяга. И самая простая печь, и сложная конструкция требует высоты дымохода не менее 5 м над его выходом из топливника. При установке наружной части трубы нужно учитывать и ее высоту над коньком крыши:
- если дымоход выведен на расстоянии до 1,5 м над высшей точкой крыши, то край трубы должен быть выше конька на 50-60 см;
- если расстояние по уклону больше, высоту трубы рассчитывают так, чтобы угол между горизонталью, на которой расположен конек, и краем трубы составил не более 10°.
Место для обустройства печи
Выберите оптимальное место размещения отопительной печи. К примеру, печь, установленная в центре комнаты, будет отдавать тепло максимально эффективно и равномерно. Однако подобное размещение печи удобно далеко не всегда.
Печь в центре помещения
В случае размещения печной конструкции у стенки (этот вариант является наиболее популярным и часто используемым), по полу дома будет идти холод.
Заранее выберите место размещения дверцы топочного отделения. Сконструируйте печь так, чтобы в дальнейшем вам не приходилось носить топливо через все помещение, разнося грязь по комнате.
Отопительная печь расположена у стены
Оптимальный вариант – обустройство топки в малопосещаемой комнате.
Рекомендации в отношении фундамента стандартные – обустраивается индивидуальное бетонное основание. Связывать его с главным фундаментом нельзя.
Рассчитайте конструкцию фундамента таким образом, чтобы он был способен выдержать нагрузку не только непосредственно печи, но и дымоотводящей конструкции, которую также настоятельно рекомендуется возводить из кирпича.
Процесс сооружения малогабаритной печи
Малогабаритная печь занимает всего 0,4 м.кв. Она выкладывается из кирпича, поставленного на ребро или плашмя. Если вы знаете основные правила постройки печи, то для ее сооружения даже не потребуется схема или предварительные расчеты.
Благодаря относительно небольшому весу мини-печи, для нее не понадобится фундамент, но для пола в таком случае должна быть использована толстая прочная доска, хорошо закрепленная на лагах.
Порядовка кладки
- Первый этап традиционно — выбор места и подготовка его для возведения печи. Для этого необходимо уложить на поверхность кусок полиэтиленовой пленки, рубероида, гидрозоли или пергамина размером 78 на 53 сантиметра. Поверх подстилки высыпаем сухой песок (толщина слоя 1 см) и выравниваем его.
На песок производится выкладка первого кирпичного ряда (используется 12 шт.кирпичей без крепления) строго горизонтально, что можно проверить уровнем. Поверх первого ряда тонко наносим раствор глины и устанавливаем дверцу поддувала. Предварительно оберните дверцу куском асбестового картона или замотайте шнуром. Закрепите ее при помощи проволоки.
- Укладываем второй ряд нашей печи.
- Третий ряд выкладываем из шамотного кирпича. На него устанавливаем решетку колосников, которая будет расположена строго над поддувалом.
- В четвертом ряду кирпичи укладываются ребром. А внутри дымохода монтируется подставка, на которую будет установлена внутренняя перегородка. При укладке задней стенки печки не используйте глину, а предусмотрите так называемые вышибные кирпичи (для этого они должны слегка выступать наружу).
- Следующий обязательный элемент любой печи — дверца топки. Перед установкой оберните ее шнуром из асбеста. Закрепляем дверцу при помощи проволоки, используем два кирпича для временной фиксации: один сзади, второй — на первый, а поверх них установим дверцу.
- Кирпичи в пятом ряду укладываем плашмя, повторяя контуры четвертого ряда.
- Кирпичи шестого ряда кладем на ребро, а затем натираем стены печи сырой тряпкой.
-
Для седьмого ряда вновь кладем кирпичи плашмя. При этом, чтобы обеспечить связку этого и следующего рядов, начинать нужно с трехчетвертки. Затем поставьте на ребро два кирпича и приступайте к сооружению задней стенки.
Схема порядовки малогабаритной печи - При кладке восьмого ряда имейте в виду, что именно он закроет топочную дверцу. Чтоб направить пламя из печки в середину конфорки варочной плитки, установите поверх топки кирпич немного скошенно. Для обеспечения герметичности соединения плиты и кирпичей, выложите немного намоченный шнур из асбеста.
- Приступаем к укладке девятого ряда, немного смещая его, чтоб дверца оставалась в открытом положении.
- Десятый ряд кирпичей дает начало формированию дымовой трубы, которая будет постепенно расширяться по направлению назад. Конструкция подобной малогабаритной печи не позволяет установить кирпичную насадную трубу, потому что она приведет к изменению центра тяжести всей постройки.
- В одиннадцатом ряду производим установку задвижки, которую предварительно уплотним шнуром из асбеста, обмазанным глиняным раствором. Это будет стык дымовой трубы с металлической. Если труба сдвинется в сторону, сделайте перекрытие из трех рядов кирпича.
- После этого произведите выемку вышибных кирпичей и прочистите дымоход от скопившихся отходов строительства.
- Побелите печь. Только не забудьте добавить в раствор для побелки немного молока и синьки. Это предотвратит возможное пожелтение печи в будущем.
- Окантовка низа печки плинтусом поможет избежать высыпания песка, который находится под кирпичами. Прибивайте плинтус ровно и вплотную, избегайте просветов. Это придаст мини-печи аккуратный внешний вид.
- На первый раз протопите печь щепками и бумагой во избежание трещин от резкого перепада температур. А чтобы хорошо ее просушить, оставьте открытыми дверцы на неделю-две.
Рекомендуем также прочитать: «Как сделать печь-ракету своими руками»
Наша мини-печь впоследствии выдержит значительные перепады температур, прослужит долго, привнесет в дом уют и тепло. А чтобы возвести ее, не нужно платить высокую цену профессиональным работникам. Конструкция ее настолько проста, что вы прекрасно справитесь самостоятельно.
Рекомендуем вам просмотреть видео, как сделать небольшую печь своими руками для дачи или гаража
Виды печей на дровах из кирпича
- Отопительные;
- Для приготовления пищи (предшественники современных плит);
- Варочно-отопительные (сочетание двух предыдущих моделей);
- Специальные (конструкция предназначается для особых нужд – сушка белья и т.д.).

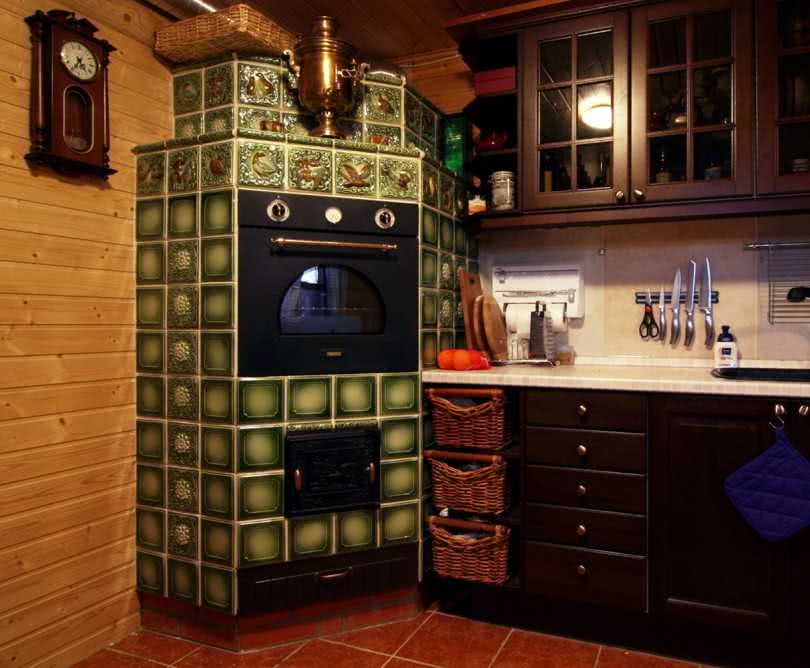

Печь отопительная с духовкой — пошагово
Строительство желательно выполнять в летнее время, при постоянной температуре воздуха.
Для строительства понадобятся: кирпич -220 штук, три дверки для топки (13х13 сантиметров), дверь прочистная (14х14 см), плита чугунная (38х35 см), духовка (32х28х42 см), задвижка (27х13 см), лист асбестоцемента, решетка — колосник (20х30 см), полоса стали толщиной 4 мм (35х25 см).
Инструкция по кладке:
Перед кладкой обязательно строим фундамент. Вид фундамента выбираем после исследования вида почвы и уровня грунтовых вод. Дожидаемся полного затвердевания фундамента и приступаем к строительству.
Распечатываем чертеж, подготавливаем рулетку и строительный уровень. Перед строительством рекомендуется в качестве тренировки выложить печь без раствора, чтобы избежать ошибок в дальнейшем. Ряды будем нумеровать по ходу кладки для удобства. Обязательно используем отвесы и проверяем качество кирпича (отсутствие сколов и трещин). Замачиваем кирпичи в воде.
- Первые два ряда выкладываем согласно чертежу, сплошными. Для этого понадобится по 10 кирпичей для каждого ряда.
- В третьем ряду производим кладку зольника и установку поддувальной дверцы (крепим ее на проволоку и специальные металлические крепления).
- 4: этот ряд строим, сверяясь с порядовкой, наращивая стенки.
- 5: строим кирпичное перекрытие над дверцей поддувала, производим укладку решетки колосниковой (не забываем оставить небольшой зазор от металлической решетки колосника до кирпичной кладки, в зазор засыпаем песок).
- Далее берем асбестовый шнур и обматываем им рамку топочной дверцы. Производим строительство шестого ряда, зажимая крепление дверцы кирпичами.
- Седьмой и восьмой ряд – производим наращивание стенок, соблюдая порядовку, вновь сверяясь с чертежом.
- В девятом ряду поверх дверцы топки укладываем кирпичи, создавая перекрытие над ней. В этом ряду начинаем сооружать дымосборник и заканчиваем его к одиннадцатому ряду.
- Чтобы разделить зону для варки и канал для отвода дыма, укладываем полосу из стали, которая дополнительно будет поддерживать кирпичи, уложенные на ребро. Закрепляем чугунную варочную панель (ряд номер 12).
- С тринадцатого по пятнадцатый ряд выкладываем кирпичики «на ребро». Перекрываем камеру для варки слоем асбестоцемента.
- Шестнадцатый ряд – строим дно первого канала, который будет располагаться горизонтально.
- В семнадцатом и восемнадцатом рядах ставим дверцу прочистную, наращиваем стенки печи.
- Девятнадцатый ряд – перекрываем сверху дверцу кирпичами. Формируем перемычку по центру дымооборота.
- Двадцатый ряд согласно чертежу (строим стенки печи, перевязывая предыдущий ряд).
- Дальнейшие два ряда (21-22) – это строительство прочистного отверстия и завершение кладки дымооборота.
- После этого устанавливаем духовой шкаф, и до 27 ряда производим кладку согласно чертежу. В 27 и 28 рядах оставляем пространство между кирпичами для прочистки печи.
- Затем делаем полное перекрытие печи и устанавливаем задвижки (29-31).
- С тридцать второго ряда сооружаем дымоход и выводим дымовую трубу на улицу.
Как производить растопку кирпичной печи дровами?
Производим осмотр печи и трубы на предмет трещин. Если они есть, замазываем раствором глины. Чистим печь от продуктов сгорания. Подготавливаем дрова. Прогреваем дымоход. Закладываем дрова в топливник, оставляя приоткрытой дверцу поддувала для доступа воздуха. Для равномерного горения дров ворошим кочергой в процессе их горения. Дозакладку дров оптимально делать после образования первых углей.
Особенности кладки печи из кирпича своими руками
Какие нюансы нужно знать, прежде чем приступать к кладке печи?
Фундамент под печь должен быть мощным и основательным. Но при этом, он ни в коем случае не должен быть связан с основным фундаментом под дом
Дело в том, что дом со временем дает усадку, что отражается и на фундаменте, поэтому очень важно отделить эти два элемента. При сезонных сдвигах грунта и общей усадке дома, может пострадать конструкция печи
Фундамент должен превышать габариты печи на 15-20 см с каждой стороны. Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков. Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы
Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем. Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор. Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи
Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков. Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы. Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем. Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор. Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи.
Колосниковая решетка
Вставляя дверцу топочной камеры или зольника, необходимо обвязать ее стальной отожжённой проволокой. При этом один конец проволоки вставляется в специально предназначенное отверстие, а второй скручивается в жгут и прокладывается между кирпичами, плотно зажимаясь раствором. При монтаже чугунной топки или чугунной плиты, необходимо обязательно между кирпичом и металлическим элементом прокладывать асбестовый шнур, для компенсации разного температурного расширения материалов. Дымоход для печи можно выполнить из красного керамического кирпича, а можно использовать керамический блочный дымоход, который приобретается в готовом виде. Облицовка является финишным этапом строительства печи из кирпича. Для придания красивого эстетичного вида, печь можно облицевать красным керамическим кирпичом, клинкерным (под дикий камень), декоративной плиткой. Такое покрытие придает неповторимый аутентичный вид печи, а также защищает ее от негативного воздействия окружающей среды.
Материалы, которые понадобятся для кладки печи.
-
Красный полнотелый керамический кирпич (М-150.)
М 150
- Шамотный (огнеупорный) кирпич.
- Кладочный раствор (песок, красная печная глина).
- Материал для фундамента (цемент, графий, песок).
- Рубероид.
- Асбестовый шнур, оцинкованная проволока.
- Доски для создания опалубки.
- Армирующая сетка.
- Колосниковая решетка.
- Варочная поверхность (плита).
- Зольник и дверца зольника (поддувала).
- Топочная дверца.
- Дымоходная вьюшка.
- Задвижка дымоходного канала.
Инструменты, которые понадобятся для кладки печи:
- Строительный уровень.
- Совковая лопата.
- Строительный маркер.
- Измерительная лента (рулетка).
- Строительный отвес.
- Угломер.
Делаем буржуйку
Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.
- Камера сгорания – в ней горят дрова с образованием пиролизного газа;
- Камера дожига – в ней происходит сгорание продуктов пиролиза;
- Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
- Дымоход – в большинстве случаев это труба диаметром 100-150 мм.
Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.
Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.
Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры
Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм. Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах
На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы
Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.
Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.
Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).
Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.
Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.
В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.
Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.
Особенности строительства арок и сводов своими руками
Когда сооружают арки и своды, также пользуются чертежами кирпичной печи своими руками для дачи или другого строения. Кирпичи укладывают по технологии постепенного напуска, причем толщиной не меньше двух рядов.
Толщина подобного перекрытия не может составлять менее 2-х рядов. Для отверстия топки используют «замковую» выкладку или кладку методом «перемычки» — кирпичи устанавливают на металлический уголок вертикально. Изделие из металла можно поменять на деревянный каркас.
Для сооружения трубы используют силикатный кирпич, способный выдерживать перепады температур и атмосферные осадки. Он устойчив к кислотной среде, образующейся при соприкосновении дыма и водяных паров
Важно, чтобы в дымоходе не было неровностей и сколов. Когда печная конструкция готова, через 2 – 3 недели проводят контрольную топку.
Большие и маленькие печи своими руками из кирпича в частных домах популярны. Но главное возвести агрегат правильно, чтобы он прослужил десятки лет.
Названия граней кирпича и его неполных частей
В первую очередь необходимо знать, как называются грани кирпича и его неполные части.
Обозначения граней, ребер и неполных частей кирпича
У строителей приняты следующие названия граней кирпича, обозначенные цифрами на рисунке под буквой «а»:
- тычковая грань (тычок);
- постельная грань (постель), в зависимости от положения в пространстве может быть верхней и нижней;
- ребро кирпича, иногда называют усенком;
- ложковая грань (ложок).
Дальше обозначены буквами части кирпича:
- полный кирпич;
- трехчетверка (иногда называют девяткой);
- половинка;
- четверка.
Огнеупорный кирпич, цена которого довольно высока, вообще лучше не отбивать, а резать соответствующим кругом, чтобы исключить возможность неправильного раскалывания.
Огнеупорный кирпич лучше резать, а не колоть
