Как сделать печку голландку: 15 фото с процессом и примерами работ

Оглавление

Преимущества и недостатки голландской печи

Как и у каждой печи, у голландки есть свои достоинства и недостатки.

Если сравнивать конструкцию голландской печи с плитой с традиционным исполнением русской печи, то преимущество будет за первой. Она гораздо быстрее прогревается за счет небольших стен, да и размеры позволяют поместить ее даже на небольшой даче или в загородном доме.

Голландка с плитой

Кроме того, если на постройку небольшой русской печи у вас уйдет 1200-1300 кирпичей, то на голландку внушительных размеров, вам понадобится всего 650-700 кирпичей. Уже один этот фактор делает голландскую печь привлекательной, особенно в периоды экономического кризиса.

Еще одно преимущество голландки будет особенно привлекательным для владельцев дач, которые посещают свой загородный дом время от времени. Если русскую печь нужно протапливать несколько часов, прежде чем она начнет отдавать тепло, то растопка голландки займет у вас не более получаса. Ее можно сразу же плотно загружать и давать максимальный жар.

Итак, к достоинствам можно отнести:

  • Возможность модификации печи различными функциональными дополнениями в виде водогрейного бака, лежанки, духовки, камина и т.д.
  • Компактные и небольшие размеры. Можно при желании соорудить хорошую качественную печь размером 50*50 см.
  • Быстрый нагрев помещения.
  • КПД печи не снижается от ее высоты.
  • Небольшие затраты на строительство. Из дорогостоящего огнеупорного кирпича можно сложить только топку, в то время как для обустройства всей остальной конструкции подойдёт даже б/у материал.

Недостатки голландки:

Но несправедливо было бы не упомянуть и о минусах голландской печи.

  • Небольшой КПД по сравнению с русской печью. Всего 40-45 % при условии правильной эксплуатации.
  • Каналы устроены таким образом, что могут частично затягивать холодный воздух с улицы.
  • Требуется частая протопка печи – не менее двух раз в день.
  • Не самый экономичный расход топлива.
  • Нужно постоянно следить за вьюшкой печи. Если оставить ее открытой, то печь моментально остынет.
  • Не стоит давать максимальную температуру для голландской печи. Если ее «перетопить», то будет выделяться угарный газ, который может проникнуть в помещение.

Сегодня существует множество моделей голландки:

  • с камином;
  • с духовым шкафом и отопительно-варочной поверхностью;
  • с водогрейным баком;
  • с лежаком.

Но в основном, такой вид конструкции выбирают за компактные размеры и возможность разместить ее в небольшом доме. Если же помещение с большой площадью, множеством окон, то лучше отдать предпочтение другим видам отопительным конструкции: русской печи, колпаковой или шведке.

Принцип работы печи

Важная отличительная черта “Шведки” — максимум жара. Если сравнивать ее устройство с канальными вариациями — там жар выводится через трубу и производит обогрев сводных каналов, а в “Шведке” — в момент нагревается плита для варки и духовка.

В вертикально-выстроенной печи канальные отверстия располагаются за основным устройством. В отличии от остальных разновидностей, в печи отсутствует перегрев нижней части и замето уменьшено количество сажи.

Отделение духовки в печи-шведке служит в качестве отопления. В этой части концентрируется основной жар. Обогревающая волна распространяется всего за 2-3 минуты от пола и до самого верха.

Схематическое обозначение можно посмотреть на рисунке ниже:

Разновидности печи

Со времен разработки голландской печи появилось большое количество модификаций. Ее постоянно усовершенствуют и вносят определенные изменения. Поэтому практически все отопительные конструкции стали называть голландками. Следует отметить, что название этой печи придумали в России.

Русские голландки

Многие мастера стали изменять внешний вид обычной русской печи и стали называть их голландскими конструкциями, но с технической стороны они не имеют ничего общего. Такие печи стали строить после того, как Петр I указал, что все отопительные конструкции должны быть построены на основе голландских устройств. Отечественные мастера додумались сложить оба варианта, и разработать совершенно новое устройство. Затем новый вариант вернулся обратно в Европу и стал широко использоваться среди населения.

Шведские печи

В отличие от голландского варианта, шведки оснащены варочной камерой и плитой. Поэтому их можно использовать не только для отопления помещения, но и для приготовления пищи. При необходимости в такую конструкцию можно установить духовку, теплогенератор или водогрейный короб. Точно выложить все ряды шведки поможет порядовка.

https://youtube.com/watch?v=jTKaiStDdxM

Круглая голландка

Данный вариант также был разработан в России, хотя имеет немецкое происхождение. Схема устройства достаточно проста: дымооборот и три канала. Работает печь за счет тления деревянного топлива. Она строится на железном кожухе, что уменьшает ее себестоимость. При этом отопительная конструкция имеет хорошую теплоотдачу. Однако большое количество тепла уходит через трубу. Несмотря на небольшую стоимость, устройство является пожароопасным, появляется копоть на кожухе, требует регулярного ухода, который не так просто дается.

Малая дачная

Этот вариант конструкции представляет собой небольшую печь, которая предназначена для отопления небольшой площади, до 20м2. В качестве топлива используется уголь или дрова. Подготовленная схема и порядовка позволят изготовить конструкцию соответствующих размеров. Небольшие габариты достигаются путем сворачивания в маленькое кольцо труб дымооборота. Размеры конструкции составляют 520X520 миллиметров.

Из чего класть печь

Составьте (закажите, найдите) проект русской печи в соответствии с необходимыми размерами и требуемой производительностью оборудования. Проект поможет вам рассчитать необходимое количество строительных материалов.

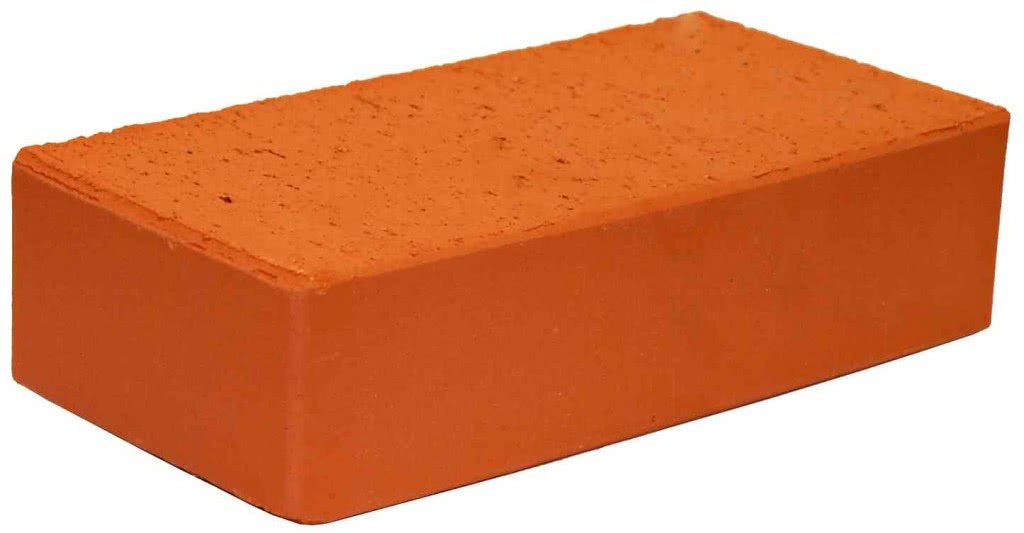

Кирпич одинарный лицевой красный полнотелый

Купите материал для строительства печи. Данное мероприятие выполняется с применением полнотелого красного кирпича. Покупайте кирпич исключительно высокого качества. О качестве обжига материала можно судить по его цвету. Если кирпичи имеют фиолетовый либо даже черный оттенок – их обжигали слишком долго. В случае же если у элементов коричневый цвет, они являются недожженными, что также плохо.

Обращайте внимание на качество кирпича

Кирпич должен иметь аккуратную гладкую поверхность. Перед использованием замочите кирпич на пару суток в воде. За это время материал пропитается водой и избавится от излишков воздуха. Если этого не сделать, строительный материал впитает влагу из кладочного раствора, что негативным образом отразится на надежности и прочности соединения элементов кладки.

Глино-шамотная смесь (кладочная смесь) — это идеальный раствор для кладки печи или камина

Для кладки используйте глиняный раствор. Непосредственно раствор лучше всего готовить с применением глины, добытой из более глубоких подпочвенных слоев земли.

Обязательно обращайте внимание на жирность материала. Раствор следует готовить исключительно с применением глины с нормальной жирностью

Как приготовить кладочную смесь

Также в состав раствора должен входить мелкозернистый предварительно просеянный песок и необходимое количество воды. Лучше, если вода будет дождевой либо талой. Такая жидкость является более мягкой.

Схема определения готовности глиняного раствора

Дополнительно в раствор нужно добавить немного бронзовых либо медных опилок размером до 2-2,5 мм. На ведро кладочного раствора будет достаточно 1-2 горстей таких опилок.

Необходимые инструменты

Для работы понадобятся следующие инструменты:

  • Печной молоток и молоток-кирочка. С помощью них происходит обработка кирпичей. Расколка, теска невозможны без молотка. Кирочка, благодаря ее форме, подходит для пробивания отверстий. Также молотком обрабатываются неаккуратные швы между кирпичами в том случае, если раствор уже затвердел.
  • Кельма. Кельмой перемешивается раствор для кладки, ею раствор зачерпывается и распределяется по поверхности.
  • Расшивки. Данный инструмент помогает обработать швы между кирпичами, придавая им аккуратный вид. Расшивки имеют разные профили поперечного сечения, подбирать их надо под размер шва.
  • Растворная лопата. Так же как и кельма она подходит для того, чтобы перемешивать раствор и распределять его по кирпичам.
  • Строительный уровень. Для кладки подойдет стальной либо деревянный. Уровень предназначен для проверки правильности горизонтального ряда кладки, а так же позволяет определить, равномерно ли размещены рамки печных приборов.
  • Угольник. Благодаря ему проверяется, насколько правильно сложены углы кладки и углы фундамента.
  • Шнур-причалка. Этот тонкий шнур предназначен для проверки симметрии рядов кладки и равномерности швов. Его используют для определения положения кирпичей.
  • Правило. Этот деревянный инструмент так же определяет, насколько равномерно укладывается кирпич.
  • Отвес. Определяет равномерность вертикальной укладки кирпича.
  • Мочальная кисть. С ее происходит затирка поверхностей.
  • Цикля и стукальце. Стальная цикля необходима в том случае, если печь будет обкладываться изразцами. С ее помощью происходит теска изразцов. Во время тески циклей по ней производятся удары стукальцем.
  • Рашпиль. Им опиливаются изразцы, так же удаляются наплывы на кромках

Рекомендуем перед началом работ обзавестись всеми вышеперечисленными инструментами.

Подготовительные работы перед сборкой печи

Перед установкой печи производят заливку фундамента и делают отверстия в межэтажных и чердачных перекрытиях.

Заливка фундамента

Если установка печки планируется на этапе строительства дома, то в месте её расположения заливается фундамент. По правилам, его не связывают с общим фундаментом дома, а закладывают отдельно. Это предотвращает нежелательные перекосы, которые могут возникнуть во время усадки. Возведение здания проводится одновременно с кладкой печи, при расположении несущих балок перекрытий учитывают высоту корпуса печки и дымохода.

Для печного оборудования заливают фундамент, не связанный с основным фундаментом дома

Если решение установить отопительный агрегат возникло в готовом доме, тщательно взвесьте и оцените работы, которые придётся провести. К наиболее существенным относятся подготовка фундамента и прокладка дымохода через чердачные или межэтажные перекрытия. Иногда целесообразнее вывести трубу через стену: у голландки есть такая возможность.

Подготовка фундамента проводится заблаговременно. Цементный раствор должен не менее 30 дней сохнуть и усаживаться. Только после этого начинается установка печи. В противном случае возможны деформации в процессе эксплуатации, что приводит к растрескиванию тонких стенок печки и нарушению герметичности дымохода. Чтобы избежать таких последствий, фундамент выливается в соответствии с правилами:

  • основанием фундамента служит плотный грунт, нельзя заливать бетон в почву вблизи грунтовых вод;

  • глубина котлована под заливку не должна быть меньше глубины промерзания почвы в этом регионе (как правило — 0,8–0,9м, за исключением районов Крайнего Севера);
  • бетонный раствор укладывают на устоявшуюся (в течение 2 суток) песчаную подушку, которая имеет глубину от 15 до 20 см и служит гидрокомпенсатором при дальнейшей эксплуатации;

  • внутри бетона располагают арматурную решётку с толщиной металлического прута от 5 мм;
  • линейные размеры фундамента на 15–20 см должны превышать габариты основания печи;
  • высота верхней плоскости не доходит до уровня пола на 2 кирпичных ряда.

Между основанием печи и гидроизоляцией прокладывается несколько слоёв базальтового картона, который служит теплоизолятором и препятствует уходу тепла печи в фундамент.

Базальтовый картон — недорогой, но эффективный материал для термоизоляции

Подготовка отверстий в перекрытиях между этажами и чердачным помещением

Отверстия вырезают с учётом противопожарных разделок и распушки, которые необходимо выстраивать в дымоходе при соприкосновении с горючими материалами. Особенно актуально это в деревянных домах. Рассчитывать местоположение трубы нужно так, чтобы она не пересекалась с несущими балками и другими конструктивными элементами дома. Отверстие в кровле делается в последнюю очередь, когда основная часть кладки выполнена.

Отверстие для дымохода готовится заранее, чтобы можно было вывешивать отвесы

Порядок вывода дымохода наружу может быть следующим:

  1. Снять кровлю в месте выхода трубы. Если крыша покрыта сплошным слоем материала, который нельзя разделить (например, профнастил, шифер и т. д.), при помощи измерений определить место выхода и размеры отверстия, а затем болгаркой или электролобзиком выпилить его.
  2. Установить перемычки для восстановления жёсткости повреждённого участка. Обычно это дополнительные поперечные стропила из деревянных брусков.
  3. Уложить и закрепить теплоизолирующий слой между дымоходом и крышей. Как правило, он состоит из асбестового листа или минеральных панелей.

Отверстие сделать с учётом того, что на выходе трубы обязательно должна быть выложена «выдра» — горизонтальное смещение кладки, защищающее чердачное пространство от проникновения воды.

Выдра расположена непосредственно на выходе трубы из крыши

После этого можно выводить кирпичную кладку над кровлей.

Нормы противопожарной безопасности для печных труб важно соблюдать при строительстве голландки

Как устроена и работает печь голландка

Главная особенность, которой печь-голландка отличается от других печей, заключается в конструкции ее дымохода. Дымоход голландки имеет шесть каналов отвода горячих газов. Эти дымовые каналы соединены последовательно, а в верхней части последнего, шестого канала имеется отверстие для вывода газов во внешний дымоход.

Горячий газ из топочной камеры попадает в первый канал дымоотвода. Поднимаясь вверх, он, остывая, отдает тепло стенкам. Далее он по второму каналу опускается вниз, к топке. Здесь газ снова нагревается и поднимается вверх, отдавая тепло. Так газ проходит через все шесть каналов дымоотвода. Из шестого канала дым попадает в дымоход и выводится наружу.

Благодаря многоканальной конструкции дымоотвода, печь прогревается равномерно, без резких скачков температуры. Нагретая голландка может долго сохранять тепло, поддерживая комфортную температуру в помещении. Конструктивно голландская печь состоит из трех основных элементов:

  • большая топочная камера;
  • собственно дымовая труба;
  • шесть дымоотводящих каналов.


Как работает печь голландка

Основные элементы голландки

Большая топочная камера рассчитана на значительное количество топлива, что повышает эффективность печи и позволяет расширить ее функциональные возможности – дополнить традиционную конструкцию варочной поверхностью, духовкой, системой отопления.

Еще одно существенное достоинство большой топки – возможность увеличить высоту печи на один-два этажа, обогревая тем самым помещения сразу на нескольких этажах.

Хотя топочная камера всегда имеет форму большого параллелепипеда, конструкция голландки может иметь любую форму – полукруглую, треугольную. Дымовая труба в верхней своей части имеет боковой выход, соединенный металлической трубой с главным дымоходом. Для быстрого остужения печи следует полностью открыть заслонку.

Главные конструктивные отличия голландки

Так как в этих печах отсутствует поддувало, то нет необходимости в колосниках. При отсутствии поддувала дрова не прогорают быстро, а медленно горят, отдавая тепло длительное время. Благодаря такой конструкции эти печи относятся к отопительным агрегатам длительного горения. Дрова в топке медленно тлеют, нагревая газ, но, если не закрыть вьюшку, печь очень быстро остынет. Кислород в топочную камеру поступает только через дверцу.

К отличительным особенностям относятся также топочная камера в форме параллелепипеда, несколько дымовых каналов и вытянутая в высоту конструкция.

https://youtube.com/watch?v=OAGswWSJzBM

Оборудование фундамента

Кирпичная печь имеет немалый вес, поэтому для нее требуется сделать прочный фундамент.

  1. На месте кладки размечаются размеры конструкции, и увеличиваются по периметру на 25 см.
  2. По установленным параметрам выкапывается яма и наполняется битым кирпичом, щебнем, гравием и тому подобным. Материал тщательно трамбуется.
  3. Яма заливается раствором цемента с песком. Сверху кладется один слой кирпича.
  4. После окончательного высыхания на кирпич укладывается слой рубероида. На фото демонстрируется готовый фундамент.

Порядовка галанки

Сложить голландскую печь своими руками вполне возможно, но только при наличии базового опыта и знаний. Основное ее отличие, как уже упоминалось – трехоборотная конструкция дымоходных каналов. Чтобы ее сложить, следует произвести тщательные предварительные расчеты с учетом размеров конструкции и размеров кирпича. Вторая трудность – укладка максимально ровной поверхности. Малейшие неровности и выступы внутри каналов создают препятствия для прохождения воздуха, что ведет к потере производительности сооружения, а то и полной не функциональности.

Рекомендуется воспользоваться готовыми схемами галанки на строительных сайтах. Если размеры, указанные в макетах не подходят, то требуется очень аккуратный перерасчет.

  1. Первый ряд укладывается без раствора на влажный песок, все последующие – с применением глиняного раствора. Начиная с пятого ряда, для кладки используется шамотный кирпич.
  2. В пятом ряду формируется отверстие для поддувальной дверцы. Устанавливается она одновременно с укладкой кирпича, закрепляется между камнями на проволоке.
  3. 6-й и 7-й ряд согласно порядовке перекрывают отверстие поддувала. 8-й перекрывает весь зольник. В 8-м ряду устанавливаются колосники.
  4. В 9-м ряду формируется отверстие для дверцы топочника. Следующие ряды – 10-13-й, его перекрывают. Дверца топочника крепится вышеописанным способом.
  5. 14-й ряд перекрывает топочное отделение, в задней его части формируется отверстие для первого дымооборота. 15-й полностью повторяет 14-й ряд.
  6. В 16-м ряду устанавливается дверца для очистного окна. Можно использовать так называемый вышибной кирпич: последний ставится без раствора и впоследствии вынимается, когда требуется очистка канала.
  7. С 18-го по 25-й ряд формируются дымообороты. Каналов сложить нужно три: они поднимаются до верхнего перекрытия галанки, затем спускаются до топочного отделения и вновь подымаются к дымоходу. Чтобы сделать такую конструкцию функциональной, нужно очень тщательно следовать расчетам. На фото – образец схемы дымооборотов.
  8. 26-й, 27-й завершают кладку дымооборотных каналов. 28-й ряд перекрывает каналы, одновременно формируя основание для дымоходной трубы. Этот ряд кладется с выступом на 5 см по периметру сооружения.
  9. 29-й ряд кладется точно по 27-му без выступов, продолжается формирвоание дымоходной трубы.
  10. В 30-м ряду устанавливается задвижка для дымохода. Кладется дымоход соответствующей высоты.

Советы начинающим мастерам от профессионалов

Чтобы лучше разобраться в том, как класть печь голландку и совершить как можно меньше ошибок, стоит прислушаться к следующим советам мастеров со стажем:

  • Если площадь помещения, в котором будет устанавливаться голландская печь, равняется 40 м2, то есть возможность определить оптимальные размеры печи. Для печи, высота которой равняется 210 мм, приемлемыми считаются размеры 780×580 мм.
  • Для того чтобы кладка получилась как можно качественнее, перед укладкой кирпичей специалисты рекомендуют каждый из них опустить на несколько минут в воду – за это время из них удаляться лишние пузырьки воздуха. Это поспособствует тому, что во время кладки кирпич не будет впитывать слишком много влаги, вследствие чего она получится более качественной.
  • По причине того, что монтируемые во время кладки дверные рамки боятся высоких температур, перед установкой их в печь они либо покрываются лаком, либо оборачиваются в асбестовый шнур. Эти материалы, как известно, обладают огнеупорными качествами.
  • Чаще всего во время ремонта печи, которая была в эксплуатации, откалывается кирпич на торцах и углах, который потом придется восстанавливать. Чтобы такая проблема не возникала, во время кладки кирпича желательно провести отделку особыми пластинами всевозможных форм.
  • Есть еще один достаточно важный показатель качества, гарантирующий продолжительную эксплуатацию голландской печи. Специалисты рекомендуют соблюдать расстояние между дымоходом и кровельным перекрытием. Нужно стремиться к тому, чтобы оно было более 150 мм.

Выводы

Не стоит думать, что строительство печи голландки является совсем простым и может быть с легкостью выполнено без наличия навыков и опыта. Скорее, наоборот – это процесс, который потребует от мастера не только технических знаний, но и внимательности к деталям, аккуратности и усердия. В нашей статье мы постарались привести как можно больше практических рекомендаций от опытных печников, чтобы облегчить вам процесс изучения данного процесса. Надеемся, что она поможет вам избежать распространенных ошибок и сделать качественную и функциональную печь своими руками. Стоит отметить, что все рекомендации продиктованы не только опытом, но и техникой безопасности. Поэтому не стоит экспериментировать со строительством печи, иначе не избежать серьезного риска не только для здоровья, но и для жизни.

https://youtube.com/watch?v=GlVclepGte0

Разновидности и модификации

Существует несколько распространенных модификаций голландских печей:

  • Отопительные (классические). Оптимальны для отопления жилых помещений небольшой площади.
  • Колпаковые. Отличаются самыми компактными размерами, существующие схемы укладки позволяют возводить миниатюрные голландки треугольного сечения для углового размещения.
  • Калориферные. Действие основывается на принципе принудительной циркуляции воздуха. Оптимальны для зданий с высокими потолками.
  • Отопительные с котлами водяного отопления. Применяются при невозможности размещения печи в центральной части дома. Установка голландки со встроенным отопительным котлом проводится на кухне или в коридоре, после чего разводят отопительный контур.

Важно! Эксплуатация голландок со встроенными котлами для отопления больших площадей требует применения каменного угля в качестве топлива. Кроме использования голландки в качестве сугубо отопительного сооружения, существуют возможности дополнительного оснащения печи варочной плитой, камином или лежанкой. Для этого на подготовительном этапе важно внести в выбранную схему укладки требуемые поправки

Возможно использование готовых схем, имеющихся в открытом доступе

Для этого на подготовительном этапе важно внести в выбранную схему укладки требуемые поправки. Возможно использование готовых схем, имеющихся в открытом доступе. Кроме использования голландки в качестве сугубо отопительного сооружения, существуют возможности дополнительного оснащения печи варочной плитой, камином или лежанкой

Кроме использования голландки в качестве сугубо отопительного сооружения, существуют возможности дополнительного оснащения печи варочной плитой, камином или лежанкой

Для этого на подготовительном этапе важно внести в выбранную схему укладки требуемые поправки. Возможно использование готовых схем, имеющихся в открытом доступе

Отопительная голландская печка

Принцип функционирования классической голландки заключается в увеличении времени циркуляции дыма внутри корпуса за счет устройства извилистых дымооборотных каналов. Прежде чем выйти в дымоход, дым от сгоревшего топлива передает собственную тепловую энергию корпусу. Печь выступает в роли теплового аккумулятора: тепло накапливается в корпусе и планомерно расходуется для обогрева помещений.

Справка. Классические голландки не требуют постоянной топки и быстро разогреваются после длительных периодов простоя.

Кроме общих особенностей конструкции, отличия голландок от прочих разновидностей печей варьируются в зависимости от схемы укладки и наличия дополнительного оснащения. Разница заключается как в коэффициенте полезного действия, так и в наборе функций.

С котлом водяного отопления

Принцип функционирования голландок со встроенным котлом водяного отопления похож на классический вариант.

Наличие отопительного контура повышает эффективность печи за счет обеспечения равномерного распределения тепловой энергии в пределах отапливаемых помещений.

Печь из источника тепла, реализующего принцип воздушного отопления, превращается в центральный элемент жидкостной отопительной системы.
