Как перенести розетку в другое место своими руками: особенности наращивания проводов

Оглавление

Этапность проведения работ

После составления дизайн-проекта логично приступить к разметке стен и выделению тех мест, где планируется установить выходы кабелей из прикрывающих их элементов. Речи, прежде всего, идет о выключателях и розетках.

Далее следует закрепить на стенах основу (для коробов), кронштейны (для гофрорукавов) или фиксированные крепления (для плинтусов). Это единственный этап, где придется пользоваться дрелью и шуруповертом. Хочется пожелать, чтобы он был исполнен за как можно более короткий промежуток времени.

Следом производим укладку проводки внутрь элементов. После укладки приводим элементы в финальное состояние и осматриваем. Проводка должны находиться в каналах свободно. Производим осмотр готовой работы: не должно наблюдаться изломов и сверхплотной (впритирку) укладки проводов.

Приступаем к испытаниям: замеряем сопротивление изоляции. Когда результаты зафиксированы пробуем подать рабочее напряжение. Внимательно прослушиваем проводку – не должно быть посторонних шумов: периодического треска, звуковых вибраций. Кроме того, не должно быть никаких опасных запахов, типа, горелой пластмассы. Отключив питание, проверяем изоляцию между жилами кабеля. Электрическое сопротивление должно быть не ниже 0,5 мОм. В случае, если это значение меньше, то необходимо исправлять дефект. Результат может быть следствием:

поврежденной изоляции в силу соприкосновения кабеля с разного рода препятствиями;
имеет место залом;
особое внимание уделить наличию по трассе прохождения электрического провода метизов. Порой, саморез или гвоздь являются причиной повреждения изоляции;
некорректное подключение жил провода в щитке.

Если после замера сопротивления изоляции все работает и пробная лампочка горит, то переходим к заключительному этапу

Если после замера сопротивления изоляции все работает и пробная лампочка горит, то переходим к заключительному этапу.

Открываем короба и/или плинтуса и осуществляем подключение проводов к розеткам и выключателям. После этого снова закрываем крышки. Проводка готова к использованию.

Технология создания шлейфа

Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.

Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую

Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.

Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.

Выбор необходимых материалов

При использовании этого способа затраты материалов сводятся к минимуму. Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:

  • провод соответствующего сечения;
  • пластиковый подрозетник;
  • перфоратор с коронкой D70 мм;
  • индикаторную отвертку;
  • плоскогубцы;
  • молоток;
  • плоскую отвертку;
  • инструмент для снятия оплетки.

Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.

Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала

Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.

Изготовление ниши и монтаж подрозетника

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.

Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм

В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.

В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок

Подключение новой точки

Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.

Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.

Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.

Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства. Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.

Зачем перемещать выключатель


В реальных условиях необходимость переноса выключателя освещения в помещении может возникнуть по разным причинам:

  1. Неудобное расположение по высоте. Выключатель находится слишком высоко, и маленькие дети не достают до него. Или, наоборот, дети уже выросли, а он слишком низко – приходится нагибаться.
  2. Ограничение доступа. Например, он оказался за шкафом или барной стойкой.
  3. Желание переставить мебель, причем выключатель оказывается закрытым.
  4. Повышение удобства. Обеспечение включения света из другой комнаты или из нескольких мест, приближение выключателя к кровати или креслу и т.п.
  5. Последствия ремонта. Веские причины – объединение нескольких комнат. Перенос, например, кухни в гостиную, разделение большого помещения на несколько комнат, переустановка входной двери и т.д.

Возможно, появилась возможность установки новой конструкции, а она не помещается на прежнее место.

Возможные варианты переноса розетки

Перед тем как перенести розетку, следует выяснить, где находится распределительная коробка, от которой подается питание, из какого материала изготовлен провод старой электрической проводки, а также определить новое место установки розетки. Эти параметры помогут выполнить монтажные работы с минимальными трудовыми и финансовыми затратами.

Прокладка новой линии

Оптимальным вариантом переноса розетки своими руками является прокладка провода к новому месту ее установки от распределительной коробки. К сожалению, такой способ в большинстве случаев требует проведения масштабных ремонтных работ, связанных со штроблением стен и укладкой новых проводов.

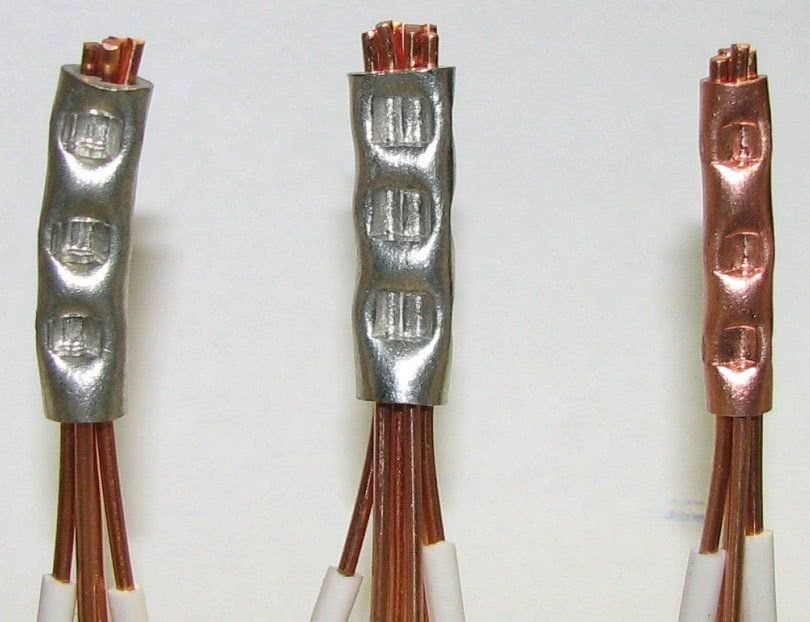

Для повышения качества соединения проводов в распределительной коробке они могут быть опрессованы металлическими гильзами или припаяны. Такое соединение является наиболее надежным и долговечным, однако оно не всегда может быть выполнено из-за недостаточной длины проводников.

Нарастить провода, соединенные с помощью опрессовки, без нарушения их целостности не представляется возможным, поэтому розеточный провод откусывается.

Если старая проводка была проложена в неглубоких штробах, то существует возможность извлечения кабеля из стены без особенных усилий. Таким образом можно получить почти готовую штробу для укладки нового провода.

В панельных домах проводка часто проложена таким образом, что извлечь кабель из бетонной плиты не представляется возможным, в этом случае лучше оставить его на месте, а для питания новой розетки проложить штробу от распределительной коробки. Для закрепления кабеля в подготовленном углублении используется алебастр или пластиковые хомуты. При его прокладке следует внимательно следить за тем, чтобы с обоих концов соединения оставался небольшой запас, позволяющий выполнить качественные электрические соединения.

Наращивание провода

Для повышения эффективности и упрощения работ по переносу розетки часто используется способ, при котором в качестве дополнительной распределительной коробки используется подрозетник старой розетки. В этом случае достаточно нарастить уже проложенный провод до необходимой длины.

В большинстве домов старой постройки до сих пор используется алюминиевая проводка. Что касается современных требований к ее монтажу, то для подключения электроприборов необходимо применять медные проводники. Полная замена проводки является достаточно сложной задачей, для решения которой может понадобиться значительные материальные затраты. Кроме того, выполнение подобных работ может быть проведено только во время капитального ремонта.

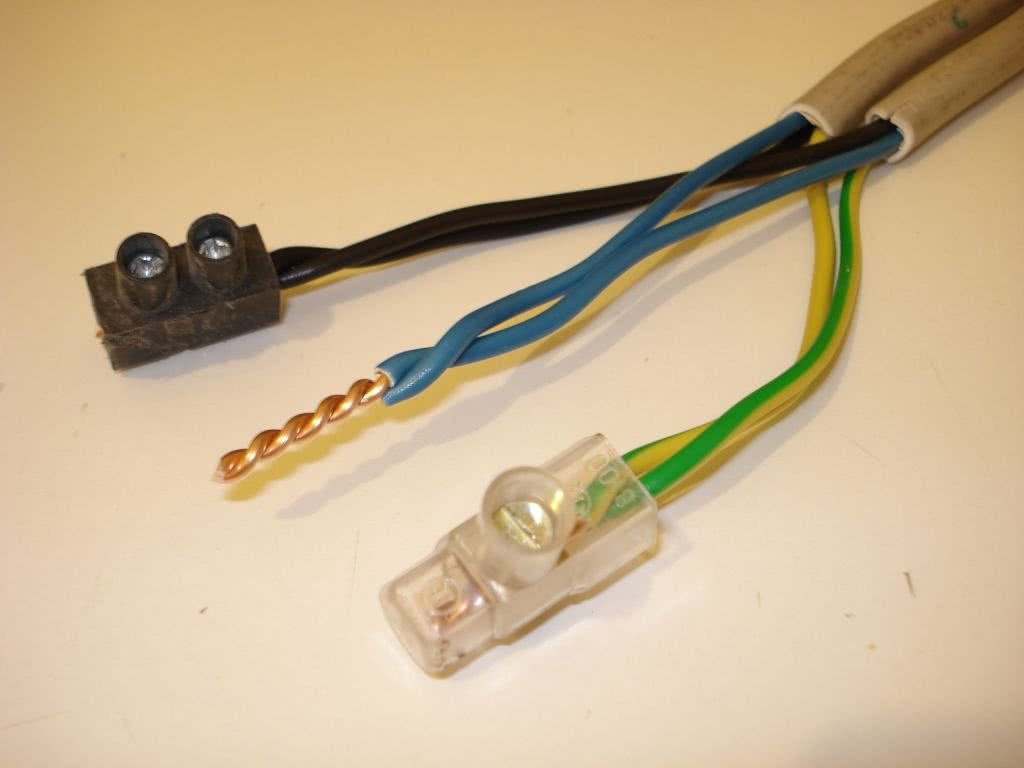

Нарастить электрический провод можно, используя один из следующих способов:

  • Скрутку.
  • Сварку или припой.
  • Клеммники.
  • Пружинные клеммы.
  • Болтовое соединение.

Для соединения проводников, изготовленных из одного материала, используется скрутка с опрессовкой или припоем. Чтобы нарастить алюминиевый провод медным используются клеммники или пружинные зажимы. В домашних условиях можно применить болтовое соединение со стальной шайбой.

Часто возникают ситуации, когда нарастить провод при помощи скрутки не представляется возможным из-за его недостаточной длины. В этом случае соединительные зажимы остаются единственным приемлемым вариантом.

При переносе розетки на небольшое расстояние старый подрозетник может быть использован в качестве распределительной коробки, в которой можно нарастить провода до необходимой длины. Поскольку в будущем доступ к этому соединению будет закрыт, то качество его выполнения должно быть максимальным. Кроме того, крайне нежелательным является плотный контакт мест соединения проводов с материалом шпаклевки или другой строительной смеси.

Совет! Для того чтобы обезопасить себя от возникновения неисправностей, можно использовать накладку из гипсокартона, которая вырезается под размер подрозетника и крепится на нем с помощью жидких гвоздей. Сверху на гипсокартон наносится слой шпаклевки.

Как перенести розетку?

Иногда, в процессе ремонта, приходится вносить изменения в проект расстановки мебели, бытовой техники и, как следствие, корректировать размещение розеток. Хорошо, если есть возможность нанять людей, которые сделают все быстро и без вашего участия. А если нет?

На практике перенос розеток не столь трудоемкий и вполне реальный процесс, который можно выполнить своими руками. Самое сложное, что понадобится сделать — это выполнить углубление под установку новой монтажной коробки.

Если речь идет о кирпичной или гипсокартонной стене — проблем с этим не будет. В первом случае обойтись можно зубилом, дрелью и молотком, во втором — коронкой или ножом.

Сложнее всего переносить розетки в квартирах или домах с железобетонными стенами. В подобных ситуациях может потребоваться специальный инструмент. После того, как «подрозетник» будет стоять на месте, достаточно сделать углубление в штукатурке (если она есть) на толщину провода, или же просто прикрепить его к поверхности стены посредством стяжек или хомутов.

Питание необходимо «тянуть» с близлежащей розетки. Стоит отметить, что старую «точку» совсем не обязательно консервировать. Допускается использовать соединение шлейфом, что реально с использованием самых простейших современных розеток.

Если установка фурнитуры не планируется, потребуется использовать классические «клеммники», выбор которых необходимо выполнять с учетом величины сечения провода. Таким образом, можно «размножить» и сделать необходимое количество точек питания, перенести их в необходимое место.

Перенос без штробления

Соответствующая задача может ставиться в уже готовом ремонте. Естественно, для переноса одной розетки и установки ее в нужном месте совсем нет резона «штробить» стены, заново их штукатурить и выполнять чистовую отделку.

Многие собственники жилья, не понимая, как добавить новую розетку после ремонта, готовы отдавать баснословные деньги ради того, чтобы реализовать свою идею. В действительности проблема не так страшна, как может показаться на первый взгляд.

Если новая «точка» находится вне зоны видимости, то вполне подойдет прокладка дополнительного провода от другой «невидимой» розетки (например, за корпусами кухонного гарнитура), с соединением «клеммниками» или обжимными гильзами.

Вместо встраиваемой розетки можно приобрести специальный выносной изолированный аналог. Способ намного лучше, надежнее и безопаснее, нежели использование стационарных удлинителей.

На видимых местах провести дополнительную или перенести имеющуюся розетку несколько сложнее. Специфика монтажа провода аналогична тому, как это было описано выше. Единственное различие заключается в том, что потребуется дополнительно устанавливать декоративный кабель-канал.

К счастью для многих, сегодня в продаже подобная продукция представлена в разных цветовых вариантах так, что относительно просто удастся подобрать исполнение под существующий интерьер. Фиксация кабель-канала к стене осуществляется с использованием дюбелей и шурупов. Дополнительно потребуется перфоратор и бур на 6 мм.

Cпособы переноса точки подключения

Выделяют два простых способа, позволяющих осуществить перенос розеток без разрушения отделки стен:

  • Путем создания шлейфа – предполагает создание перемычки от старой «точки» к новому месту подключения.
  • Посредством удлинения провода – предполагает продление электрической линии в полости новой штробы.

Если же новое выбранное место гораздо дальше прежнего, можно сделать полноценную замену всей линии, проложив отдельный провод от расположенной на незначительном удалении распределительной коробки. Но, в отличие от двух выше описанных способов, прокладка новой линии требует проведения масштабных ремонтных работ.


Важный момент: удлинять проводник необходимо электрокабелем, жилы которого имеют одинаковое сечение и выполнены из одного и того же материала

Выбирая шлейфовый способ подключения новой розетки, учитывайте, что такое соединение является весьма ненадежным для установки трех и более силовых точек. При повреждении одного участка или гнезда неработоспособна будет вся последовательная цепь устройств. И, согласно правил ПУЭ, его не допускается применять для запитки мощных электроприборов: микроволновок, электроплит, холодильников, стиральных машин и т.п.

Еще одна негативная сторона заключается в том то, что при соединении двух розеток единым шлейфом, токовая нагрузка последовательно переходит от одного устройства к другому. А потому при включении в соединенные через перемычки розетки нескольких приборов одновременно напряжения для их работы может не хватить.

Причины переноса розетки

Наиболее частыми причинами, из-за которых возникает необходимость перенести розетку, являются:

  • Перестановка мебели или установка нового оборудования – в первом случае перемещение узла подключения обуславливается тем, что к старым закрывается доступ, во втором, отсутствием возможности осуществить электрический контакт в этой точке.
  • Чрезмерного нагрева по причине большого количества подключенных потребителей в одну электрическую точку. Так как это может привести к перегреву и дальнейшему возгоранию.
  • По причине отсутствия напряжения или неисправности старого устройства, которые не позволяют заменить их на новые.

Если розетки не работают?

Электрика, как известно, это наука о контактах. Если одна из розеток не работает — вероятно, где-то ослаблено или вовсе отсутствует соединение.

Первое, с чего следует начать — убедиться в том, что включен вводной и групповой (если есть) автомат на щитке. Затем необходимо проверить индикатором наличие фазы, далее нуля. Понятно, что без простейшего инструмента электромонтажника здесь не обойтись.

  • Проверив и убедившись, что проблемы на этом этапе нет, необходимо «прозвонить» конкретный провод от щитка до распределительной коробки. Аналогичная процедура делается с коробки до «подрозетника».
  • Если и здесь все в порядке — значит единственное, что остается — слабый контакт в самой розетке. Необходимо подтянуть соответствующие зажимы или постараться посильнее задвинуть жилу в самозажимную клемму.

Если розетка перестала работать, необходимо разобраться с предысторией — какие потребители были включены, сработал ли автомат, как давно появилась эта ситуация и т.д.

Намного сложнее может оказаться ремонт розетки в старом доме, хрущевке. Дело в том, что ранее разводка проводов проектировалась по советским ГОСТам. Схемы стандартные, однако, за столь длительное время от начала постройки электромонтажные работы по подключению или устранению каких-либо неисправностей могли проводиться разными специалистами, в том числе и с ЖЭКа, поэтому разобраться в многочисленных скрутках иногда бывает очень сложно.

Кроме этого, проблем добавляют и алюминиевые провода, которые повально использовались в то время. Иногда проще бывает «кинуть» провод «поверх», чем искать его в монтажных коробках. В идеале, лучше всего полностью заменить проводку.

Надеемся, после прочтения этого материала вы поняли, каким образом производится проектирование розеток на кухне, на что необходимо обращать внимание, какие возможны нюансы с размещением электрических «точек». В ряде случаев приходится переносить розетку на другое место, подключать приборы, которые ранее «не участвовали» в проекте

Решить все возникшие вопросы в целом не составляет труда, ровно, как и установить электрическую фурнитуру после окончания всех строительных, электромонтажных и отделочных работ.

  • Минимальная сумма заказа от 1300 руб.
  • Вызов мастера для выполнения работ бесплатно
  • Вызов мастера для консультации 500 руб.
  • Выезд мастера в МО 500 руб. до 10 км

Перенос розеток

входит в число самых популярных заявок, которые приходится выполнять мастерам . Ремонт помещений (квартиры, загородного дома, офиса), перепланировка, покупка новой мебели, бытовых приборов, офисного оборудования — именно в этих случаях клиентам требуется замена старых розеток, а также перенесение электроточек на новое место. Профессиональные услуги в том случае быстро и недорого вам окажут электрики .

Варианты соединений

Если провод нужно удлинить, существует несколько способов его соединения с другим проводом. Выбор конкретного варианта зависит от материала, из которого изготовлены жилы, а также их сечения и количества проводников.

Соединение переходными клеммниками под винт

Данный способ относится к наиболее надежным и используется на протяжении многих десятилетий при организации линий даже на промышленных объектах. Переходные клеммники можно использовать в двух вариантах, один из которых предполагает наличие пружинных клеммников, а другой — клеммных колодок.

Пружинные клеммы оснащаются рычажным механизмом. Использование пружинных клемм допустимо как для алюминиевых, так и для медных проводов.

На рынке представлены многочисленные модели клеммников. Нередко попадается некачественная продукция

Поэтому при покупке стоит обратить внимание на качество изделия, его способность накрепко прижимать кабель и противостоять механическому давлению при плотном затягивании винтов

В продаже имеются одноразовые колодки (их нельзя восстановить) и многоразовые пружинные ваги (возможно многократное разъединение контакта). Колодки рекомендуется выбирать исходя из того, чтобы диаметр входного отверстия был таким же, как сечение жил. В отличие от пружинных клемм, колодки нежелательно использовать для соединения алюминиевых проводов, поскольку этот металл весьма хрупок и может деформироваться в ходе затягивания.

Скрутка со сваркой

Этот метод соединения проводов раньше применяли повсеместно — в том числе и работая с алюминиевой проводкой. В настоящий момент скрутка со сваркой также применяется, однако уже не так актуальна, поскольку появились более простые способы. Основной недостаток этой методики — необходимость специального оборудования и опытного сварщика.

Фиксация пластиковыми колпачками

В данном случае соединение проводки осуществляется за счет использования СИЗ (соединительных изолирующих зажимов). Пластиковые колпачки изготовлены из пожаробезопасного материала, что исключает возгорание вследствие короткого замыкания на участке смычки жил.

Пользоваться колпачками удобно. Они выполнены в разных цветах для нуля, фазы и заземления.

Единственный недостаток колпачков — большое число подделок, когда изделие оснащено слабой внутренней пружиной.

Скрутка с пайкой

Соединение электропроводки при помощи пайки считается наиболее качественным вариантом. Однако для выполнения такой работы требуется умение владеть паяльником. Если соблюдать все технологические нюансы, скрутка сохранит свои эксплуатационные характеристики на протяжении десятилетий.

Инструкция по создании скрутки с пайкой:

Зачистить концы кабеля, чтобы обеспечить необходимую площадь контактов боковых поверхностей. Необходимо оставить только чистый металл, из которого изготовлены жилы. Длина зачищаемого участка — 8-10 сантиметров.
Обхватить провод пассатижами с двух сторон и создать плотную скрутку

Важно не перестараться, затягивая жилы, так как провод может переломиться.
Скрученные провода припаять припоем с канифолью. Важное замечание: недопустимы кислотные флюсы, поскольку они в будущем станут причиной коррозии металла.

Обратите внимание! Некоторые домашние мастера стремятся ускорить остывание скрепленных проводов после пайки погружением в холодную воду. Делать этого категорически нельзя, так как из-за резкого температурного перепада металлическая поверхность покрывается микротрещинами, что снижает качество смычки

Клеммники Wago

Конструкция этих клеммников дает возможность проводить электромонтажные работы эффективно и максимально быстро. Качество контакта обеспечивается внутренней пружинной системой. Клеммники Wago получили европейский сертификат качества и у зарубежных электриков являются предпочтительным способом соединения проводов.

Клеммники Wago хорошо справляются со своей задачей при перегрузках в сети. Однако есть у этих устройств и недостаток: площадь контакта не позволяет хорошо передавать тепло, отводя энергию через их конструкцию. В результате, если нагрузки выше допустимых, тепло передается проводам, а это приводит к возгоранию изоляции. Таким образом, использование клеммников Wago допустимо только в сочетании с автоматом, который позволяет избежать перегрузок в локальной сети.

Прокладка кабеля для розетки

Для тех, кто хочет проложить кабель для розеток и выключателей своими руками, существует несколько возможных вариантов. Основным из них является прокладка новой проводки.

Схема прокладки нового кабеля к месту установки розетки

Новая ветка от распред. коробки

  1. отсоединение питающего кабеля в коробке;
  2. демонтаж старой розетки;
  3. проводка нового кабеля в место новой установки.

При большом удалении распределительной коробки в стене делают новую. На рисунке выше представлена схема прокладки кабеля. Красным и синим цветами показаны соответственно фазная и нулевая жилы. На схеме не изображена жила заземления, но она должна проводиться вместе с ними, если устанавливается евророзетка. Внутри распределительной коробки отсоединяются провода подачи напряжения на старую розетку (на схеме слева).

Последовательность операций по переносу розетки следующая:

  1. Находится и обесточивается ближайшая распределительная коробка, к которой подключена старая розетка. Для этого отключается автоматический выключатель в щитке, в квартире или доме, через который подается электричество. Следует предусмотреть, чтобы не было возможности случайной подачи электричества. Для электроинструментов делается отдельный временный ввод с автоматом и розеткой.
  2. В распределительной коробке отключается старая розетка путем разъединения выводящего и скрытого кабелей. Отключенную проводку можно оставить на старом месте.
  3. На стене отмечается новый маршрут для штробления борозды под новый кабель. Глубина канавки делается с расчетом, чтобы можно было сверху на кабель наложить слой штукатурки толщиной 15 мм.
  4. На месте установки розетки перфоратором с коронкой сверлится гнездо глубиной 50 мм.
  5. Монтажная коробка устанавливается в гнездо и крепится в нем строительным гипсом.
  6. В борозде прокладывается кабель и крепится дюбель-хомутами с шагом 500 мм.
  7. Выводящий и новый кабели соединяются через клеммник, пайкой или оцинкованным болтом с шайбами и гайкой. Затем соединения изолируются лентой.
  8. К новой розетке подключается кабель, и она устанавливается в монтажную коробку.

Крепление розетки должно быть прочным и без люфтов, а жилы кабеля обвиваются кольцами вокруг установочных винтов.

  1. Производится проверка работоспособности розетки, после чего электричество снова отключается, и борозда закладывается строительным гипсом.

Для штробления стен необходимо получить разрешение. Делать канавки на горизонтальных участках несущих стен в панельном доме не допускается. Можно скрыть кабель под стяжкой или штукатуркой.

Выбор розетки

По российским стандартам розетка, используемая в быту, должна соответствовать следующим критериям:

  • напряжение сети от 220 до 240 вольт;
  • сила тока от 10 до 16 ампер. Для мощных устройств берутся устройства на 32 ампера и больше, в которых более мощны контакты.

Если берется у кабеля есть жила заземления, тогда и у розетки обязан быть контакт заземления. Заземляющая жила — непременное условие, когда в доме слишком влажный воздух. Кроме того, при подключении электроприборов, имеющих большую мощность, и тех, которые связаны с использованием воды. Провода крепятся к розетке посредством винтов или зажимов.

Если крепление винтовое, то провод

  1. должен иметь петлевой изгиб;
  2. иметь прямую конфигурацию.

В первом случае требуется с помощью плоскогубцев загнуть концы жил в виде петель, до конца открутив винты зажимов и закрутив их обратно, когда петли будут вставлены. Этот процесс достаточно хлопотный, зато розетка подключается прочно и надежно. Во втором случае все намного проще: производится зачистка конца жилы (счищается изоляция), затем жилу нужно заправить в направляющее отверстие и прикрутить отверткой. Безвинтовое крепление подключается без хлопот: зачищенный от изоляции провод нужно заправить в направляющее отверстие пружинного зажима. Автоматические клеммы гарантируют надежную контактность и хорошее соединение.

Какую розетку выбрать

Розетка для бытового пользования должна соответствовать определенным стандартам. То есть, она должна выдерживать напряжение в пределах 220-240 В с силой тока 10-16 А. Для работы с другими устройствами и приборами используются розетки на 32 А с более мощными контактами.

Помимо этого, при наличии у кабеля заземления, розетка также должна иметь подобный контакт. Заземление используется обычно в помещениях с повышенной влажностью и является обязательным. В добавок, его используют для работы с приборами, вступающими в контакт с водой.

  • Провода можно подсоединить к розетке при помощи клеммов либо винтов. Для винтового способа требуется провод с петлевым изгибом либо прямой конфигурацией.
  • При петлевом изгибе края жил загибаются на манер петель, вставляются в зажимы и ввинчиваются при помощи винтов до конца.
  • Такой способ требует скрупулезности и большого внимания, но на выходе мы имеем надежно прикрученную розетку.

При наличии прямой конфигурации с конца провода снимается изоляция, саму жилу заправляют в соответствующее ему отверстие и крепят. Использование клеммов дает гарантию того, что крепление будет производиться качественно и прослужит довольно долго.

Способ №3 – Вывод новой линии

Ну и наиболее безопасный и надежный метод переноса электрической розетки – добавление провода от распределительной коробки. В этом случае придется потратить больше времени и сил, но, как мы уже сказали, так будет правильно! К тому же новое ответвление провода позволит перенести изделие даже на противоположную стену.

Итак, сначала Вам необходимо будет отключить электричество в доме, после чего демонтировать старую линию вместе с розеткой. Штроба замазывается раствором и вместо нее создается новая, ведущая с одной стены на другую либо даже к другой комнате сквозь стену (на Ваше усмотрение). Далее кабель укладывается в созданное углубление, ведется к новому подрозетнику, где и подключается к сердцевине.

Как Вы видите, ничего сложного нет, проблема лишь в том, что придется самому разрушать отделку стен, что не особо логично после капитального ремонта. Вот мы и перечислили все наиболее популярные способы. Надеемся, что теперь вы знаете, как перенести розетку в другое место своими руками!

Похожий материал:

Здравствуйте, уважаемые читатели сайта «Заметки электрика».

На личную почту получаю от Вас письма с вопросами о том, как перенести электрическую розетку.

Раз этот вопрос является актуальным и распространенным, то напишу об этом более подробно.

Для переноса розетки конечно же можно обратиться к специалистам-электрикам, но я думаю, что после изучения материала данной статьи, Вы сможете сделать это самостоятельно, а главное правильно.

Введение

У многих жителей хоть раз вставал вопрос о том, как перенести розетку. Причин для этого существует множество. Кто-то переносит розетку с целью защиты детей от поражения электрическим током, кто-то переносит розетку по стандартам евроремонта, кто-то по причине перестановки мебели. Все причины перечислять не имеет смысла, т.к. их действительно много и у каждого человека они свои.

Также стоит затронуть вопрос о местах переноса розеток.

Мест существует несколько:

  • перенести розетку с одной стены на другую
  • перенести розетку с одной высоты на другую
  • перенести розетку с одной комнаты в другую (бывает даже и такое)

Ничего сложного в этом нет. Все это можно выполнить самостоятельно, не забывая при этом про и .

Хочу сразу указать Вам на ошибки, которые могут возникнуть при переносе розетки, либо выключателя.

1. Первая ошибка (распространенная)

Это самая распространенная ошибка при переносе розетки. Данный способ переноса розетки занимает меньше времени, а также экономит материалы кабелей (проводов) на электромонтаж.

Старая розетка снимается. С помощью специальной коронки и перфоратора вырезается отверстие на новом месте под розетку.

Между полученными отверстиями делается штроба (читайте о всех ). В полученную штробу укладывается новый кабель, либо провод. Соединение проводов осуществляется на месте старой розетки.

Из недостатков данного способа переноса розетки следует отнести отсутствие доступа к месту соединения жил проводов (кабелей).

Если все таки Вам необходимо перенести розетку именно этим способом, то сделайте это следующим образом. На месте подрозетника старой розетки, установите распределительную коробку, чтобы иметь доступ к месту соединения проводов.

2. Вторая ошибка

Недостатком данного переноса розетки является то, что провода будут находиться горизонтально. Спустя некоторое время Вы забудете, где именно расположена электропроводка, и сможете ее легко повредить при выполнении каких-либо работ на стене.

И еще хочется здесь заметить, что в этом случае вся дополнительная нагрузка будет проходить через кабель, который предназначался на старую розетку. А он может оказаться старым (с плохой ) или несоответствующего сечения, что может привести к его перегреву или выходу из строя.

Как правильно перенести розетку?

Перед началом работ нам необходимо приобрести инструмент.

1. С помощью перфоратора и специальной коронки сверлим отверстие под новую розетку.

2. Отключаем необходимый автоматический выключатель, либо снимаем предохранитель, в , и проверяем отсутствие напряжения в розетке с помощью .

3. Снимаем старую розетку и подрозетник.

4. Производим демонтаж старого провода, идущего от распределительной коробки, т.е. находим наш кабель, идущий на старую розетку и отсоединяем его.

5. Новый кабель (провод) прокладываем от распределительной коробки до места , в заранее подготовленной штробе. И не стоит забывать о том, что провод использовать запрещено.

7. Подключаем новый кабель в распределительной коробке, конечно же соблюдая правила .

8. Замазываем раствором штробу.

9. Включаем необходимый , либо вставляем предохранители.

10. Все готово. Можно пользоваться новой розеткой.
