Схема отопительной системы для дома петли тихельмана

Оглавление

Где применяется?

Ввиду требования к повышенному количеству материалов для двухтрубной линии применение петли не всегда требуется.

Возможно немного уменьшить расход сырья, если отопление замкнуть в кольцо, чему могут препятствовать дверные проемы, удлиненные до пола оконные проемы.

Для двухэтажного или трехэтажного дома отопление оборудуется с интеграцией в насосную систему повышенной производительности. Но такой агрегат сильно шумит, поэтому нужно сделать шумоизоляцию котельной.

Применение двухтрубной отопительной линии с попутным потоком теплоносителя при полной протяженности теплопровода 70 метров или больше, при том, что в системе не менее 10 радиаторов.

Стоит ли монтировать самостоятельно

Как уже можно было понять из всего вышесказанного, отопление «Петля Тихельмана» имеет довольно-таки простую конструкцию. В любом случае собрать ее будет не сложнее чем обычную тупиковую систему. Однако при этом стоит учитывать то, что петля Тихельмана чаще всего монтируется в домах очень большой площади. Сборка же систем отопления в таких зданиях уже сам по себе имеет массу нюансов. К тому же и расчет коммуникаций для такого объекта следует делать максимально точный. Просто взять усредненные значения (10 кВт котла на 1 м2 помещения, диаметр труб 26 и 16) в этом случае не получится. Сделать же правильные расчеты по таблицам и даже с использованием соответствующих программ самостоятельно будет довольно-таки сложно. Поэтому для проектирования и монтажа системы «Петля Тихельмана» в большом доме все же стоит нанять специалистов.

Схема устройства

Основной отопительный элемент – гидравлический насос, всегда оборудуется общий стояк, но на каждый этаж укладывается отдельная петля.

Суть работы петли в том, что первый радиатор подачи – последнее звено на возврате. От него остывший теплоноситель возвращается в котел.

Особенность в том, что сопротивление, поток внутри труб одинаковый. При всем прочем, вычисляется протяженность трубопровода целиком и каждой составляющей трубы в отдельности. Короткая часть подачи теплопровода обозначает удлиненную трубу возврата.

Каждый уровень дома имеет свой коэффициент теплопотери, поэтому высчитывают этот параметр отдельно для каждого из них.

Система разделения дает возможность выполнить балансировку поэтажно, упрощая процедуру настройки петли.

На каждом уровне строения должны быть предусмотрены отдельные балансировочные краны. Внутри двухэтажек допускается их установка в котельном помещении.

Выполнение петли котла

Двухтрубное отопление бывает закрытого и открытого типа.

Выход подающей трубы оснащается предохранительным клапаном, манометром и автоматическим воздухоотводчиком.

Открытый тип обогрева снабжается подающим трубопроводом в форме вертикального канала, верхняя точка которого оборудуется расширительным баком. От него линия переходит в разводящую сеть.

Линия обратки оснащается циркуляционным насосом, производительность которого высчитывается с учетом степени гидравлического сопротивления. Перед насосной частью устанавливается фильтр для грубой очистки. После нее – тройник, присоединяющий разводку к расширителю. Сразу ставят манометр для определения давления в нижней точке.

Пример петли

Запорная арматура – шаровые краны, имеющие полный проход. Их устанавливают по обеим сторонам насоса, на заправочный патрубок, отвод расширителя, в точках подключения котла к общему контуру.

Чтобы предотвратить внезапное отключение насоса, на байпас монтируют закрытый клапан, автоматически срабатывающий при остановке теплоносителя. Когда у разных контуров различная производительность, требуется монтаж гидрострелки.

Трубопровод

Обогрев подключается через трубы, сечение которых высчитывают, основываясь сразу на двух параметрах – площадь помещения и степень его теплопотери.

Потери тепла до 15 кВт, если размер комнаты 150 кв м. Потребуется прокладка линий, диаметром не менее 2 см и насосное оборудование 25-40.

При параметрах от 15 до 27 кВт и габаритах до 250 кв. м, нужны трубы с сечением 2,5 см. применяется насосная станция 25-60.

Примерная таблица вычисления сечения

Во время вычисления диаметр труб, может быть уменьшен, если таковое требуется. Главное помнить о том, что подающая часть должна иметь сечение не менее 1,6 см.

Арматурные элементы

Чтобы радиаторы исправно работали, их оснащают регулировочной арматурой. Благодаря этому становится возможной регулировка внутри отдельных помещений.

Выровнять перепады давления возможно, если каждый из установленных радиаторов имеет разное количество секций, что потребует точных расчетов. В итоге их должно быть достаточно для нужной степени прогрева.

Расположение арматуры в системе

На случай появления ошибки рекомендуется поставить на оборудование регулировочные клапаны, что особенно касается первых радиаторов с каждой стороны подключения.

Балансировка может проводиться статическими методами, при которых вместо регулирующих клапанов устанавливают уменьшающие проход вставки.

Кольцевые уплотнители разного диаметра реально сделать самому, поставить на места резьбового соединения батареи.

Схема Тихельмана подходит для частного дома не зависимо от количества этажей, но не используется внутри многоквартирных строений. Она не может безопасно вырабатывать нужный минимум тепловой энергии в подобных масштабах.

Наглядно подключение петли показано в нижеследующем видео:

Петля Тихельмана своими руками

Обвязка для петли Тихельмана в системе отопления

При самостоятельном монтаже такой конструкции нужно обращать внимание на следующие моменты: тип и размеры используемых труб, подбор мощностей задействованных компонентов и их обвязку. Также надо учитывать, что конфигурация с перепадами высоты (с прокладкой труб над дверным проемом) требует отвода воздуха и обеспечения слива. Иногда вместо обустройства такой установки делают выбор в пользу тупиковой схемы, отличающейся большей длиной путей

Иногда вместо обустройства такой установки делают выбор в пользу тупиковой схемы, отличающейся большей длиной путей.

На подаче размещаются компоненты, отвечающие за безопасность системы. Они включают в себя манометр, клапан для стравливания и устройство автоматического сброса воздушных масс. Открытая конфигурация предполагает вертикальную проводку пути до начала уклонения, при этом в высшей точке помещают расширитель. После этого магистраль ведется к оставшимся компонентам сети.

На обратном пути устанавливают насос, мощности которого должно хватать для нейтрализации сопротивления гидравлики. В обвязочную систему для котла входят запорные арматурные элементы, монтируемые рядом с ним на обе трубы и поблизости от расширительного бака. Также их крепят по бокам насоса и на находящийся возле него подпиточный патрубок.

Преимущества и недостатки

К достоинствам относят:

  • равность длины трубопроводов подачи и обратного тока для каждого прибора отопления;
  • одинаковость гидравлических условий для батарей;
  • отсутствие работ по балансировке;
  • стабильность работы всей магистрали.

Благодаря одинаковой тепловой мощности батарей, конструкция обеспечивает равномерность подачи тепла в радиаторы при любом отдалении от прибора нагрева.

Минусы тоже есть:

  1. Необходимо просчитать количество радиаторов. Если батарей много, то придется покупать трубы с большим диаметром, а это увеличивает расходы.
  2. Для правильного выполнения разводки трубопровод выкладывается по периметру строения, а это дополнительные сложности в зонах входных проемов, окон.

Не рекомендуется применять петлю Тихельмана в домах небольшой площади, здесь удобнее обустраивать тупиковую систему отопления.

Назначение и принцип действия гидравлической стрелки для отопления

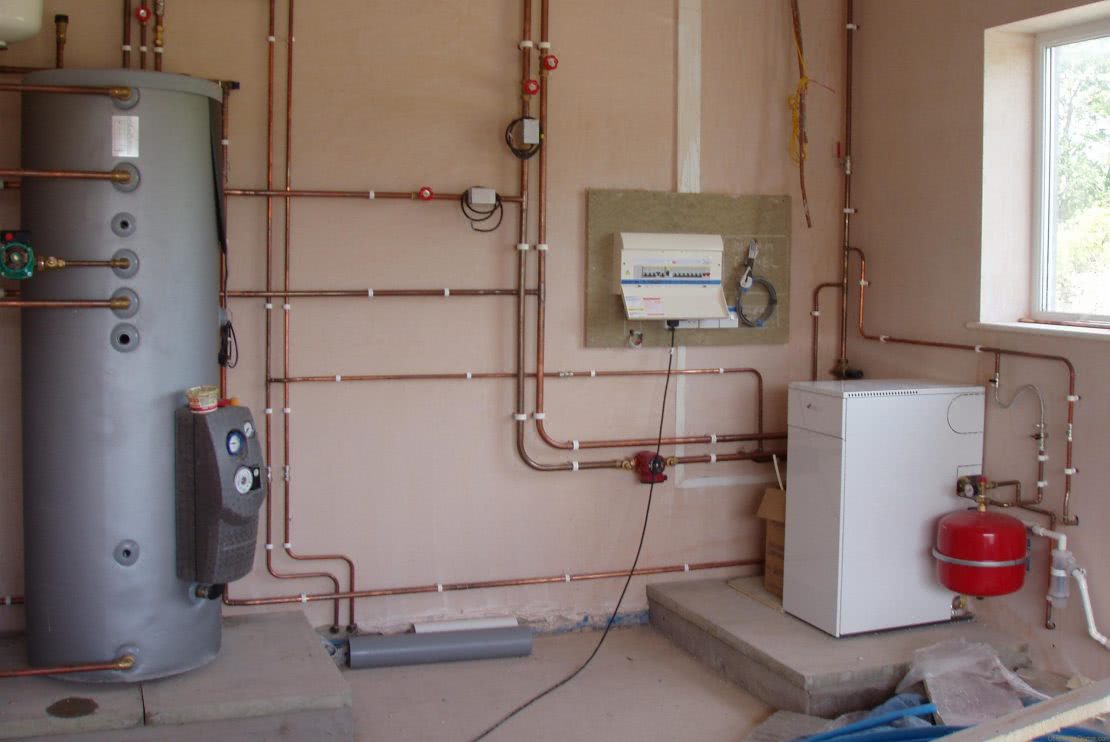

Котельная

Не хватает количества воздуха для поддержания горения

У котла оборудованного атмосферными горелками, воздух поддерживающий горение забирается прямо из помещения котельной.

Котел начнет работать плохо, с перебоями, перепадами, гаснуть, иногда слышны хлопки (не всегда, иногда котел “хлопает” если в газопровод попал по какой то причине воздух) и т.п. если приток воздуха будет недостаточным.

Ситуация эта не такая уж и редкая – часто вызывая мастеров с вопросом «почему гаснет котел?» о кислороде для горения мы забываем.

Исправить ситуацию своими руками легко – сделайте монтаж проветривателей, или вентиляции в стене котельной, и в ее двери.

Как исправить: Монтаж вентиляции в котельной, отверстия в двери котельной.

Монтаж котла сделан во влажном помещении.

Если котел (хоть жидкотопливный, хоть газовый) установлен в помещении с повышенной влажностью изнашиваться и ломаться он будет во много раз быстрее – это аксиома. Понятное дело, что исправить эту ситуацию можно только устройством котельной в сухом и проветриваемом месте. Также примите на заметку тот факт, что в помещении, где установлены вместе твердотопливный котел и газовый или жидкотопливный – последние из-за грязи также будут ломаться быстрее, а работать хуже.

Как исправить: Заранее планировать устройство котельной в подходящем помещении. Не делать монтаж твердотопливного котла и газового или жидкотопливного.

Если дымоход сделан слишком низко

Дымоход должен быть сделан так, чтобы он обладал так называемой «эффективной высотой» (т.е. это расстояние от выпускного отверстия до топки) которая позволяет беспрепятственно отводить продукты горения.

Для жидкотопливного котла эффективная высота 5 метров, для газового минимум 4 метра.

Если дымоход меньшей длины-высоты то тяги будет не хватать. Если котлы старых конструкций будут хоть худенько, но работать «освежая» Вам воздух в котельной продуктами сгорания топлива, то котлы новой конструкции с датчиками тяги в дымоходе просто отключатся.

В более низких дымоходах дымоходная тяга будет недостаточной. Современные котлы, оснащенные датчиками дымоходной тяги, в таком случае будут отключаться, а в старых котлах продукты сгорания могут проникать из топки в помещение.

Как исправить: Заранее делать дымоход нужной высоты, как правило она предусмотрена в проекте строящегося дома.

Монтаж отсекающего крана в системе отопления

Исходя из техники безопасности, запорных или отсекающих кранов в системе отопления быть не должно. Многие делают их для того чтобы например пустить отопление по «малому кругу» а не прогревать весь дом. Это опасно поскольку если вы случайно закрыли отсекающий кран она не сможет попасть в расширительный бак, а раз так то и расширяться ей будет некуда и при росте температуры систему отопления может просто разорвать, и никакая современная автоматика установленная в котле гарантировать Вам обратное не сможет.

Как исправить: Не ставить краны вообще…

Если котел купили слишком мощный

«Кашу маслом не испортишь» это не про отопление…

Зачастую мы покупаем котлы с расчетом на гипотетический «вырост» дома – пристройки, мансарды, и т.п. Потом приживаемся в доме и желание делать пристрой пропадает.

Покупать котел превышающий мощность, заложенную в проекте нового дома не следует – соберетесь, пристраивать дом или нет еще неизвестно, а вот потратится неизвестно зачем на более мощный, а значит и более дорогой котел придется уже сейчас.

Ведь требуемая тепловая энергия и потребность в ней рассчитываются исходя из наиболее неблагоприятных условий, для температуры -6 до – 25 градусов, а таких дней в течение отопительного сезона немного, и во время них котел и работает на полную мощность. То есть, грубо говоря, в котле, рассчитанном в проекте и так есть некий запас мощности «впрок».

Как исправить: Не покупать более мощный котел, чем это необходимо в данном доме или покупать и быть точно уверенным, что строить все-таки точно будете – иначе деньги на ветер, и увеличение счетов за отопление.

Ошибки подключения радиаторов и арматуры

При монтаже отопления перепутали «подачу» и «возврат» в радиаторах.

Подавляющее количество радиаторов с нижним подключением имеют такое устройство, при котором подающую трубу отопительной системы нужно подсоединить к тому патрубку, который находится ближе к центру (т.е. внутреннему), а обратную, наоборот, к крайнему.

Если же панельный радиатор подключен неправильно и наоборот (подача к крайнему,внешнему, а возвратный к внутреннему) то теплоотдача может снизиться на 50%, иногда даже больше.

Подключение панельного радиатора с верхним подключением к системе внутри пола.

Нельзя сказать, что это ошибка – к такому методу подключения иногда мастера прибегают по необходимости, но в любом случае это чревато снижением мощности и образованием пробки воздуха в панельном радиаторе.

Установка декоративных экранов на радиаторах

Тоже в принципе по большому счету нельзя назвать это ошибкой, тем более в домах со старыми батареями, которые проще «совсем закрасить, чем отодрать»…

Тут все дело в циркуляции горячего воздуха и теплоотдачи – она может снизиться до 20% при установке глухого экрана, особенно если щель между батареей и полом снизу и подоконником и радиатором сверху небольшая.

Выход: Не устанавливать совсем защитные экраны совсем или устанавливать экраны в виде решетки.

Установка экрана рядом с термостатическим клапаном.

Если установить экран рядом с термостатическим клапаном то он будет реагировать на показания неправильно, так как будет находиться в более горячем воздухе, нежели остальная часть жилого пространства и будет упрямо отключать отопление в радиаторе, когда в помещении еще холодно.

Как исправить: Выхода 2 – не устанавливать рядом экраны или установить термостатический клапан с дистанционным датчиком, устанавливаемым в нужной части комнаты, на удалении от радиатора.

Установка термостатической головки вертикально

Теплый воздух от радиатора, батареи будет подниматься вертикально, по восходящей, «окутывая» собой датчик головки, в результате чего головка датчика будет контактировать не с основной массой воздуха в комнате, а с нагретым воздухом от батареи – показания будут неверными, и термостатический датчик будет работать неправильно.

Как работает термостатический клапан?

Термостатический клапан (термостат), состоит из клапана и термостатической головки. Принцип его действия прост. Под воздействием температуры вещество, которое находится в сильфоне головки, увеличивает свой объем. Это вызывает давление на стержень и закрытие клапана. Проток горячей воды через радиатор прекращается. И наоборот, если температура в помещении уменьшается, сильфон сжимается и клапан открывает про ток горячей воды через радиатор. С помощью вращающегося регулятора со шкалой можно установить желаемую температуру в помещении. Ее обычно можно установить в диапазоне 6-28°С. Минимальная температура – 6-8°С – является так называемой дежурной. Если температура в помещении опускается ниже этого значения, клапан автоматически открывается; это предотвращает замерзание воды в системе, а также чрезмерное охлаждение помещения.

Алгоритм выполнения монтажных работ

Монтаждвухтрубной попутной системы отопления ведется в соответствии с определенным алгоритмом, где начальным этапом является подбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Сечение трубы выбирается, исходя из объема теплоносителя, проходящего по трубе в единицу времени. Расчет начинают от дальнего радиатора по формуле:

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч);

Q − тепловая мощность, требуемая для обогрева (кВт);

c − теплоемкость воды (4,187 кДж/кг×°C);

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2);

GV − объемный расход воды (м3/ч);

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

При расчете также можно ориентироваться на таблицу зависимости внутреннего диаметра трубы от тепловой нагрузки.

Таблица зависимости внутреннего диаметра трубы от тепловой нагрузки

Можно учитывать следующие ориентиры:

  1. При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
  2. При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Провести расчет по приведенным формулам или гидравлическим таблицам для домовладельца является сложной задачей, поэтому можно основываться на рекомендуемых диаметрах труб.

Диаметр трубопровода должен быть одинаковый на всем его протяжении для обеспечения стабильной работы батарей. Рекомендуемый минимальный внутренний диаметр труб -20 мм.

Необходимо соблюдать следующие условия:

  • Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
  • Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.
  • Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.
  • На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

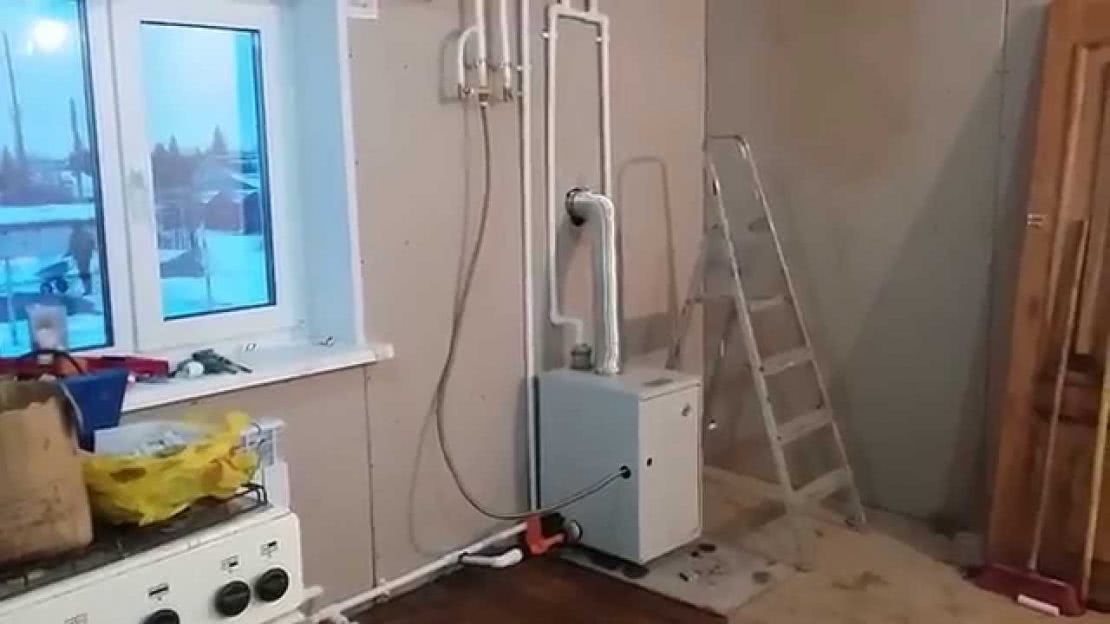

Установка котла

Помещение, где ставится котел, должно иметь высоту не менее 2,5 м. Объем помещения рекомендуется от 8 кубометров. Водогрейный котел требуется подбирать в зависимости от площади отапливаемого дома.  Мощность котла для обогрева 10 кв. м. равна 1 кВт. Исходя из этого, подбирается мощность для всей системы.

Обвязка котла состоит из комплекта запорной арматуры, ее устанавливают в нескольких местах:

  1. На патрубке подпитки.
  2. По обеим сторонам насоса.
  3. У расширительного бака.
  4. На трубах, идущих от котла.

Протягивание магистрали

При монтаже магистрали попутной разводки системы отопления необходимо учесть следующее:

  • Отводящую ветку магистрали надо располагать ниже подающей.
  • Трубопроводы подачи и отвода тепла должны быть параллельны друг другу.
  • Бак расширительный должен быть установлен выше котла отопления.
  • На замыкающих радиаторах нужно установить вентили для спуска воды. Рекомендуется установить на каждой батарее термостатическую головку для обеспечения комфортности температуры.
  • При прокладке магистрали прямые углы исключены во избежание возникновения воздушных пробок в системе.
  • Расширительный бак должен устанавливаться в отапливаемом помещении.
  • Все диаметры труб, фитингов и кранов должны соответствовать друг другу. Нельзя ставить трубы разного диаметра из-за попытки сэкономить. Нарушится давление воды в системе.

Установка циркуляционного насоса

Рассчитывать на естественную циркуляцию неразумно, так как в попутной системе отопления расположено 10 и более батарей. Гравитация не сможет сработать без принудительного давления. Циркуляционный насос устанавливают на обратной ветке возле котла. Насос врезается при помощи байпаса и трех вентилей. Рекомендуется установить фильтр.


Циркуляционный насос устанавливается на каждом этаже

Попутную систему отопления устанавливают в одно этажных и двухэтажных домах. В двухэтажных строениях при установке нужно учитывать некоторые нюансы:

  • Циркуляционный насос устанавливается на каждом этаже. Если возникнет поломка в пределах одного этажа, на другом отопление будет полноценно работать.
  • Для каждого этажа рекомендуется монтаж по отдельной схеме.

Варианты схемы Тихельмана

При правильном построении схемы Тихельмана система отопления предполагает создание одинаковых условий для работы радиатора. Это касается перепадов давления, при том, что радиаторы имеют равные площади поверхностей, а, следовательно, и равный уровень теплоотдачи. Чтобы рисовать схемы правильно, необходимо некоторое время потренироваться.

Дверь можно обойти несколькими способами: трубу можно проложить сверху. При выборе этого варианта следует учесть, что участок над дверью должен быть оснащен автоматическим воздухоотводчиком: это не позволит воздуху накапливаться. Внешний вид помещения при этом страдает. Также воздухоотводчик может время от времени подтекать, что довольно непрактично.

Варианты схемы Тихельмана:

  • Вариант в одноэтажном доме. Трубу можно проложить ниже напольного уровня. Но это может быть неудобно, если тяжка пола уже выполнена.
  • Схема для двух этажей. По схеме завязывается вся система, а не этажи по-отдельности. Выполняется подача и обратка основных труб, имеющих диаметр в 20 мм. А уже к ним подключают радиаторы с использованием тубы в 16 мм.
  • Обвязка для трех этажей. Выполняется одна обвязка для всех этажей. Стояки имеют диаметр в 25 мм, подача и обратка в 20 мм, труба для отвода к радиаторам в 16 мм.

По возможности лучше выполнять подключение каждого этажа по-отдельности, при этом ля каждого подключая индивидуальный насос. Следует учесть, что использование одного насоса при его поломке может привести к тому, из строя выйдет сразу вся система отопления. Схему Тихельмана можно использовать для прокладки отопления во всех типах помещений. Она предполагает равномерный прогрев радиаторов, а монтировать ее довольно легко, если схема составлена правильно.

Как работает тупиковая отопительная система

Тупиковая схема – это двухтрубное устройство отопления помещений, в котором, как видно из рисунка выше, горячий теплоноситель подается к каждому радиатору по одной трубе (подача), а выходит из радиаторов и поступает к котлу по другой трубе (обратка). Причем в этой схеме движение теплоносителя по подающей и обратной трубах происходит в противоположном направлении, тогда как в других (не однотрубных) схемах жидкость движется в одном направлении. Это – очень распространенный вариант подключения нагревательных приборов, и не только радиаторов – это могут быть чугунные или биметаллические батареи, или самодельные регистры.

Хотя и однотрубное отопление можно реализовать по тупиковой схеме, но это решение непопулярно в силу своей невысокой эффективности отдачи тепла и сложности исполнения. Реализация тупиковой однотрубной схемы показана ниже – если дом рассчитан на 2 или три этажа, то, кроме стандартной группы безопасности, придется делать разводку стояков, и на каждый радиатор устанавливать воздухоотводчик или кран Маевского. Это – схема дорогостоящая, поэтому ее нечасто принимают к исполнению.

Косвенное преимущество тупиковой схемы еще и в том, что ее можно применять как для отопления с принудительной циркуляцией теплоносителя, так и для решения с гравитационным перемещением жидкости в трубах. Для энергонезависимого отопления частного дома система с естественной циркуляцией приобретает все большую популярность, поэтому не стоит забывать и о тупиковой схеме с верхней разводкой труб в этом случае.

В любом случае, при одноконтурной или двухконтурной схеме, для тупикового варианта очевидно следующее: чем больше подключено радиаторов к трубе, тем медленнее будут прогреваться все последующие нагревательные приборы. Поэтому желательно разделить всю систему на несколько ответвлений таким образом, чтобы в каждой ветке было не больше, чем 5-6 радиаторов. Это решение актуально как для естественной, так и для принудительной схемы перемещения теплоносителя.

На практике преимущество тупиковой схемы очевидно: это простые расчеты, несложный уровень монтажа, минимальное количество запорной арматуры и фитингов, дешевизна всего проекта. Если сравнивать с такими популярными решениями, как двухтрубная система с попутным движением жидкости и с лучевой схемой (с коллектором), то в плане соблюдения законов гидравлики они явно лучше тупиковой – быстрее движется теплоноситель, нет встречного движения, радиаторы прогреваются равномерно и с одинаковой скоростью. Но часто именно экономичность тупикового варианта побеждает, особенно для отопления дома с небольшой общей отапливаемой площадью.

Горизонтальная схема с тупиковой разводкой имеет разновидность, где применяется центральная магистраль. Такую схему можно реализовать как скрытый в пол или в стену трубопровод, что нравится всем без исключения домовладельцам, так как скрытый трубопровод не требует переделки дизайна, перепланировки или изменения интерьера помещений.

При монтаже скрытого трубопровода, например, при заделке труб в бетонную стяжку пола или в штробы в стенах, трубы следует применять не стальные, а металлопластиковые без соединений или полимерные с соединением неподвижной гильзой или сваркой, чтобы не допустить возможности протечки. Единственная проблема при прокладке скрытого трубопровода – его правильный и красивый вывод из стены или из-под пола. Также следует избегать любых пересечений труб в скрытом варианте монтажа. Чтобы избежать пересечений, используют крестовину. При присоединении трубы к радиатору при помощи крестовины можно без выступа за плоскость монтажа обогнуть трубы центральной магистрали.

Также реализация тупиковой системы с центральной магистралью открывает возможности по подключению к отоплению и других схем: системы «теплый пол» или полотенцесушителей. Подключаются такие узлы пир помощи специального смесительного модуля, к состав которого входит циркуляционный насос, смесительные краны и температурные датчики. Модуль смешения делает работу подключаемых модулей независимой от главной схемы отопления, причем любое количество новых подключаемых контуров не будет влиять на работу основного контура.

Основные виды отопления

Однотрубная система отопления доставляет теплоноситель от котла к первому радиатору, из которого несколько остывший теплоноситель попадает в следующий и так далее по цепочке. Снижая температуру от радиатора к радиатору, теплоноситель возвращается обратно в котел. В результате первые в цепочке радиаторы имеют самую высокую температуру, а последние, соответственно, самые холодные. Эту проблему пытаются решать установкой на радиаторы дополнительной регулирующей арматуры и изменять диаметр труб, оборудовать байпасы и увеличивать размеры батарей в конце, чтобы увеличить теплоотдачу. Однотрубная система экономна при приобретении и монтаже, так как требуется не много труб и других расходных материалов, а значит и цена монтажа также будет ниже. Однако в больших зданиях, где требуется установка большого числа радиаторов, эта схема нивелирует КПД самых лучших и экономичных котлов, заставляя их работать на максимуме, и при этом все равно получать в «обратке» драматически остывший теплоноситель и холодные батареи в части отапливаемых помещений.

Двухтрубная система же предусматривает одновременную подачу горячего теплоносителя от котла через общую «горячую» трубу (коллектор) индивидуально к каждому из радиаторов. При этом каждый радиатор своим индивидуальным «выходом» подключается не к следующему радиатору, а в другую трубу – «обратку», к которой подключены «выходы» всех остальных радиаторов. Таким образом, происходит одновременный «сбор» остывшего теплоносителя из каждого из этих радиаторов в общий контур, возвращающий теплоноситель обратно в котел на подогрев. Теоретически это позволяет каждому радиатору получить теплоноситель одинаково высокой температуры, и вместо передачи его уже чуть остывшим следующему радиатору, сразу отдавать в «обратку».

Однако при практической реализации этой схемы возник ряд проблем. Прежде всего, в классической двухтрубной системе первый радиатор на получении теплоносителя являлся первым же и «отдавателем» в «обратку», а последний радиатор, получавший теплоноситель, становился также последним и на «обратке» тоже. Схема фактически оказалась тупиковой, и наилучшая циркуляция теплоносителя происходила на первом радиаторе, а наихудшая, прогнозируемо, на последнем – в «тупике». В борьбе с этим недостатком комбинировали различные диаметры труб, устанавливли ограничители давления, увеличивали размеры «тупиковых» радиаторов, однако слишком значительным уличшением результатов похвалиться не могли. Кроме того, двухтрубная система является заметно дороже и сложнее в монтаже, чем однотрубная, и по количеству необходимых труб, и по их разному диаметру, и по необходимости приобретать различного рода регулирующую арматуру.

Сфера применения

Слишком большое использование материалов не всегда является оптимальным решением, поэтому для создания отопительной системы в многоэтажном доме подобная петля обычно не используется. Сделать это можно только в том случае, если имеется магистраль, которая отличается расположением радиаторов по периметру строения. А вот при кольцевой системе дела обстоят намного сложнее, ведь придется произвести серьезные траты на материалы, а также на создание замкнутого кольца. Последний вариант можно создать только при отсутствии каких-либо дополнительных преград в виде дверей или окон. В результате нужно будет уложить еще одну магистраль, чтобы теплоноситель мог возвращаться. Это будет крайне неэффективно и дорого, поэтому лучше всего отдать предпочтение другим вариантам отопительной системы.

Такая система в загородном доме будет крайне эффективной, однако нужно убедиться в том, что ничто не мешает ее работе на полную силу. Например, если петля удлиняется или увеличивается сечение труб, то это негативно скажется на работоспособности всей системы.

Если нужно уменьшить потребление теплоносителя в области подключения первой батареи, то диаметр трубы также нужно будет уменьшить. Благодаря этому удастся сохранить напор воды на других участках.

Если появилась необходимость в том, чтобы уменьшить диаметры, нужно обязательно провести предварительные расчеты.

В противном случае радиаторы, которые находятся на большом расстояние от отопительного прибора, не смогут получить теплоноситель в нужном количестве.

Следует отметить, что при наличии специального насоса для увеличения производительности также нужно провести работы по устранению шума в процессе работы. Таким образом, использовать подобную систему можно только в тех сферах, где общая длина магистрали составляет не более 70 метров. Кроме того, допускается установка не более 10 радиаторов одновременно. Иначе не будет никакой эффективности, а разводка не позволит оправдать вложенных денег.

Монтаж петли Тихельмана: полезные советы

Усложнить сборку такой системы могут особенности планировки комнат. К примеру, магистрали в любом случае придется тянуть в районе двери. В хозяйственных помещениях трубы допускается прокладывать над проемом. Ведь в данном случае на дизайн комнаты особого внимания обычно не обращают. В жилых помещениях трубу чаще всего протягивают под дверью. Для этого может понадобиться выполнение такой процедуры, как пробивка стяжки. Если под дверью по каким-либо причинам протяжку сделать нельзя, обратная труба возвращается туда же, откуда пришла подача. В этом случае в системе появляются участки, на которых проходит не по две, а по три трубы. Такая схема иногда используется в частных домах. Но обходится сборка системы отопления при этом дорого. Поэтому, как уже упоминалось выше, в данном случае стоит подумать об использовании коллекторной или тупиковой схемы.

Схема устройства петли Тихельмана в доме

Если хозяин решил использовать схему отопления Тихельмана для двухэтажного дома, необходимо придерживаться рекомендаций профессионалов:

  • Правильно выбрать гидравлический насос – это основная деталь всей системы.
  • Для каждого этажа выкладывается своя петля. Стояк формируется общий для всех этажей.
  • Учитываются потери энергии на этажах, что требует тщательного подбора материала батарей, диаметра трубопровода. Для каждого этажа эти элементы выбираются с учетом особенностей подачи теплоносителя.
  • В контур попутки встраивается балансировочный кран. Для строений в 2 этажа краны монтируются в помещении котельной.

Обвязка котла

Как и системы любого отопления, 2-х трубные с попутным током носителя бывают открытыми и закрытыми. На выходе подающего патрубка нужно установить группу безопасности, которая включает предохранительный клапан, манометр и воздухоотводчик автоматического типа.

Если система открытого типа, то выход подающего конца магистрали представляет собой вертикальный канал – это разгонный стояк, в самой верхней точке которого устанавливается компенсационный бак (расширительный). После бака формируется подающий трубопровод, который отправляет теплоноситель в сеть отопления. Труба обратного тока дополняется циркуляционным насосом, выбирать который нужно с учетом гидравлического сопротивления всей магистрали отопления.

После насоса нужно установить тройник, посредством которого присоединяется расширительный бак, манометр для контроля уровня давления в нижней точке схемы и патрубок для слива и залива теплоносителя в магистраль.

Запорная арматура представлена шаровыми кранами с полным проходом, их устанавливают:

  • с обеих сторон от насоса;
  • на патрубке залива/слива воды;
  • на отводе расширительного бака;
  • в точках подключения котла к контуру отопления.

Если планируется монтаж закрытого клапана на байпасе, то точка врезки до насосного оборудования. Закрытый клапан на байпасе нужен для сработки при остановке циркуляции теплоносителя, чтобы защитить систему от холостого хода. В системе, где формируется несколько контуров с разной интенсивностью подачи теплоносителя, устанавливается гидрострелка. Это может быть раздача из отопительного прибора воды по магистрали с радиаторами и в контур теплого пола.

Трубопроводы

Если петля для отопления формируется в доме большой этажности, в расчет принимается общая площадь отапливаемых помещений, уровень теплопотерь – все это влияет на диаметр труб, которые будут применяться для обустройства магистрали.

При уровне теплопотерь не выше 15 кВт и площади в 150 м2 применяются трубы с показателем внутреннего сечения в 20 мм. Такие детали подходят для внутренних систем отопления, где количество батарей не превышает 8 единиц. Насос 25-40.

При условии потерь тепла в пределах 15-27 кВт и площади отопления не более 250 м2, нужно покупать трубы с сечением 25 мм (внутренний показатель). Насос 25-60

Допускается снижение параметров сечения трубопровода, но важно помнить, что для последнего радиатора диаметр подающего трубопровода не может быть менее 16 мм

Арматура

Чтобы обеспечить функциональность схемы, устанавливается регулировочная арматура. Для выравнивания перепадов давления рекомендуется подбирать разное количество секций в каждом радиаторе, но тут потребуются точные расчеты, произвести которые может только специалист.

Чтобы избежать ошибки в расчетах, можно установить на батареи регулировочные клапаны, на первых крайних в ряду радиаторах клапаны монтируются в обязательном порядке.

Если нет регулировочных клапанов, то применяется метод статической регулировки для балансировки петли Тихельмана. Такая система требует монтажа вставок, уменьшающих условный проход на определенную величину. Уплотнения в виде колец разного диаметра можно сделать своими руками, а ставить кольца следует в точку резьбового присоединения батареи.

1В этой статье мы расскажем об отопительной системе с попутным движением теплоносителя , которая называется схема Тихельмана. Устройство её во многом уникальное. Система не нуждается в балансировке, для нее характерна стабильная работа, однако есть и некоторые недочеты. Обо все это вы узнаете из материала.
