Устройство пирога каркасного дома и этапы возведения стен своими руками

Устройство стен каркасного дома

При сборке необходимо контролировать, чтобы расстояние между осями стоек было около 500-600 мм. Если стена каркасного дома имеет проем или примыкает к другим стенам, расстояние можно немного увеличить. По углам дома следует установить подкосы — это увеличит прочность и жесткость конструкции. После сборки раму обязательно проверяют на прямоугольность. Соблюдают устройство стен каркасного дома.

Монтаж собранных конструкций дома начинается с цокольной обвязки. Для этого, как правило, используют доски сечением 50×100 мм, обработанные антисептическими веществами. Предварительно проводят тщательную разметку стен возводимой конструкции, затем доски укладывают по наружному контуру стены и соединяют между собой в углах гвоздями. Горизонтальность укладки досок постоянно проверяют с помощью уровня.

Непосредственный монтаж стен выполняют из угла: на цокольную обвязку устанавливают одну раму, проверяют ее вертикальность и закрепляют временными подкосами, затем под прямым углом к ней монтируют вторую раму.

Нижние и верхние обвязки установленных рам в местах стыка надежно скрепляют досками. Таким же образом устанавливают остальные рамы, контролируя их вертикальность и горизонтальность верхней обвязки.

Когда каркас установлен, его прикрепляют гвоздями к цокольной обвязке и приступают к обшивке и установке внутренних перегородок.

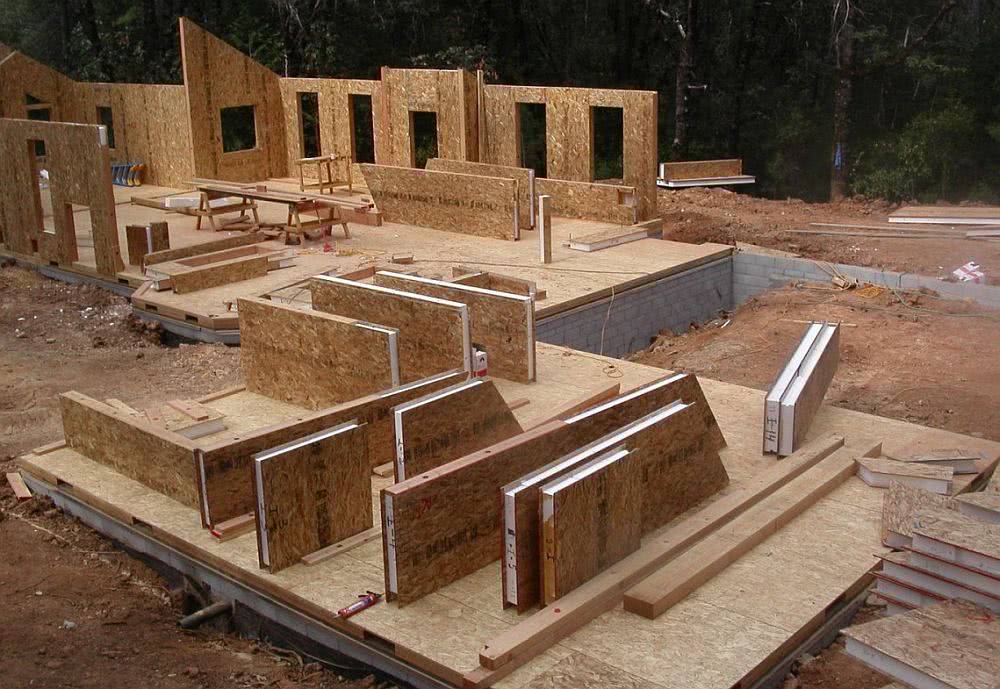

Настил пола в каркасном доме на фото.

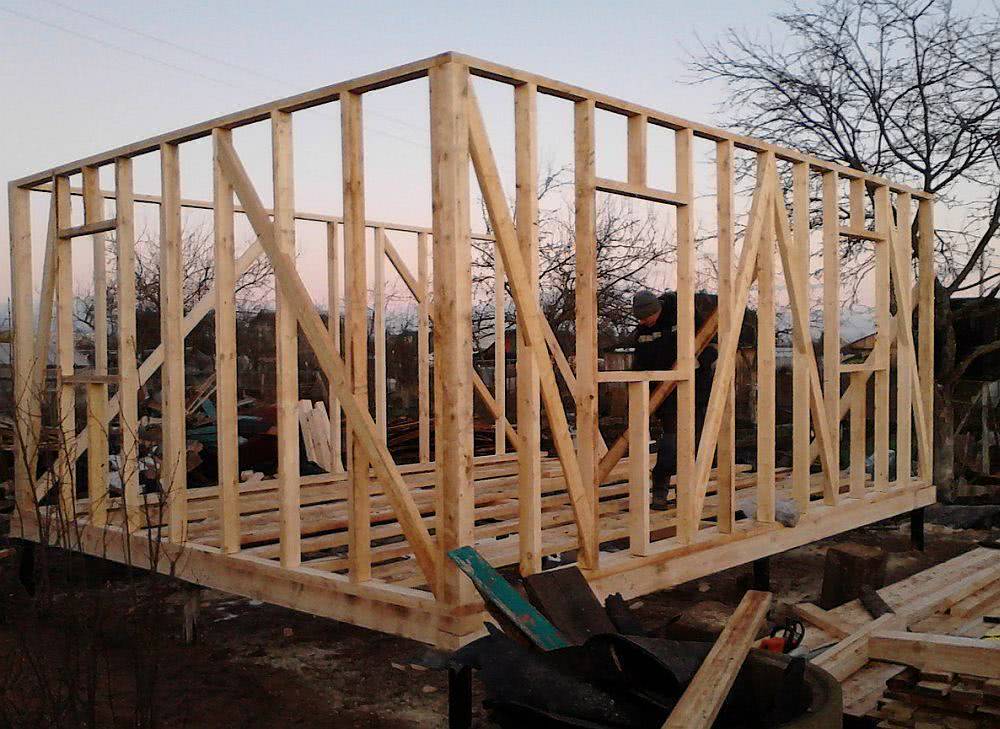

Сборка стен каркасного дома на фото.

Устройство внутренних перегородок и стен каркасного дома

Устройство внутренних стен в домах-каркасниках несколько проще, нежели внешних. Оно и понятно: в подобных строениях вся основная нагрузка (ветер, дождь и прочие осадки и явления) приходится, в основном, на внешние стены.

Итак, пирог внутренних перегородок в таких домах выглядит следующим образом:

Внутренние стены каркасного дома имеют меньшее количество слоёв, нежели внешние

  1. Ровно по центру пирога идут стойки каркаса, так же как и во внешних стенах;
  2. Между стойками располагается утеплитель. Сразу надо сказать, что заводские дома обычно имеют минеральные утеплители, как и в случае с внешними стенами. Однако специалисты рекомендуют использовать стекловату, так как она обладает лучшими теплоизоляционными и звукоизоляционными свойствами. Поэтому если дом строится самостоятельно, а не приобретается у компании-производителя, то минеральную вату лучше не использовать, а взять стекловату. Кстати, по стоимости оба этих материала примерно равны;
  3. Третий слой предполагает наличие пароизоляционной или многофункциональной мембраны. В чём отличия этих мембран? В первом случае она будет защищать стены исключительно от водяных паров. А вот многофункциональная мембрана является одновременно ещё и прекрасным гидроизолятором. Конечно, стоимость внутренних перегородок с многофункциональной мембраной будет несколько выше, но зато появление плесени и прочих “неприятностей” на стенах каркасного дома будет гарантированно исключено;
  4. Четвёртый и последний слой – это плита ОСП либо, что бывает реже, гипсокартон.

Заводские модули стен состоят, как правило, из тех же пресловутых СИП-панелей. Главное преимущество таких перегородок заключается в том, что в них очень легко вырезать проёмы любой ширины и высоты, что облегчает создание отверстий для дверей и окон.

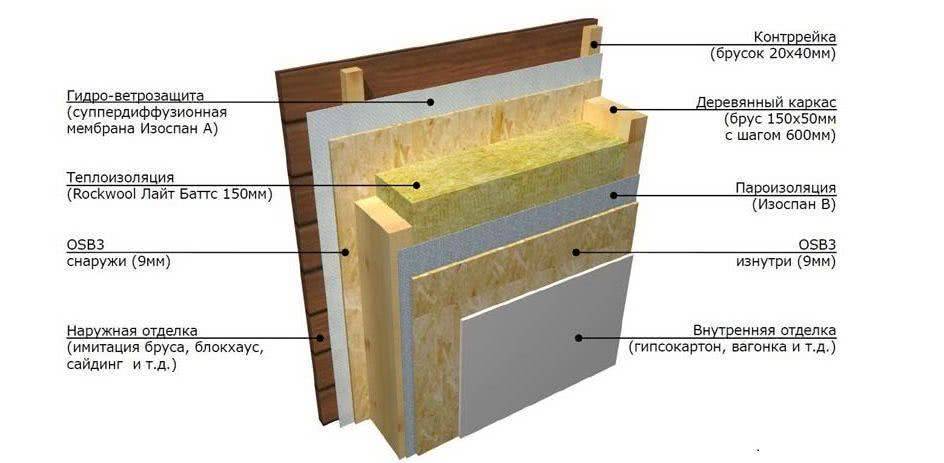

Устройство внутренней стены каркасного дома в разрезе

Впрочем, установка дома из готовых модулей – это априори гораздо проще, чем возводить строение самостоятельно. С другой стороны, если строить дом своими руками, можно сэкономить до трети от его общей стоимости. Что конкретно выбрать – это уже должен решать сам владелец здания.

Правильный пирог каркасной стены по финской технологии

Финский способ сборки каркаса является популярным. Включает:

  • На ленточный базис крепят каркас из бруса, далее монтируют нижнюю конструкцию;
  • Собираются панели из ОСБ-плит, которыми обшиваются обе стороны;
  • Далее идет теплоизоляция, потом на перекрытие устанавливают черновой пол;
  • Главные узлы постройки скрепляют с помощью кронштейнами из металла, ставят балки на конструкцию, находящуюся меж этажами;
  • На конструкцию, находящуюся меж этажами, собирается, и устанавливают панели стен 2-го этажа;
  • Устанавливают стропилы крыши, на них закрепляется гидроизолирующий слой и укладывается кровля;
  • Совершают работу по отделке.


Финский способ сборки каркаса является популярным.

Конструктивные особенности пирога стен каркасных домов

Рассмотрим несколько наиболее распространенных схем формирования стенового пирога и на их основе проведем анализ целесообразности использования тех или иных материалов.

pirog-steny-karkasnogo-doma-24

pirog-steny-karkasnogo-doma-25

pirog-steny-karkasnogo-doma-7

pirog-steny-karkasnogo-doma-14

Наиболее продуманной и универсальной схемой стены каркасного дома, на наш взгляд, является та, что изображена на первом рисунке. Что же в ней представляет наибольший интерес? Как было отмечено выше, дерево в каркасном доме также служит мостиком холода, а в этом варианте наружный слой утеплителя устраняет эту проблему. При таком формировании стенового пирога в качестве утеплителя может использоваться любой из рекомендуемых, кроме соломенного, но о нем разговор отдельный. Единственное, что вы должны помнить при возведении любой стены: если вы используете разные утеплители, то более «теплый» материал устанавливают снаружи.

Ну, и еще одно общее правило: пена (ППУ) и полистирол (ПСБ-С) не нуждаются в каких бы то ни было барьерах из-за своей гидрофобности.

Особенностью стенового пирога, изображенного на фото 2, есть сдвиг стоек каркаса относительно друг друга. При этом также разрывается мостик холода, но и уменьшается жесткость всей конструкции стены. Разве что вы одну из балок сделаете в расчетный размер по прочности, а вторая выполнит функцию обрешетки для изоляции каркаса

При этом также важно помнить о совместимости материалов с разным коэффициентом сопротивления теплопередачи

В варианте на фото 3 основной упор делается на вентилируемость фасада. Для ППУ и ПСБ-С это излишне. А в случае использования базальтовой ваты это очень даже не плохо. Но если в предыдущих вариантах можно использовать вату плотностью 40-45 кг/м3, то в этом случае — 90 кг/м3 и выше.

pirog-steny-karkasnogo-doma-5

pirog-steny-karkasnogo-doma-21

pirog-steny-karkasnogo-doma-4

Отдельным видом каркасного домостроения выступает панельная и щитовая его разновидность и как раз пирог стены в этом случае принято называть сэндвич. Вот вариантов формирования этого сэндвича может быть несколько, но суть та же – создание укрупненных конструкций заданной конфигурации (фото 2) вне строительной площадки с последующей сборкой по системе шип-паз и использованием монтажной пены и крепежных метизов (фото 3).

pirog-steny-karkasnogo-doma-13

pirog-steny-karkasnogo-doma-20

pirog-steny-karkasnogo-doma-22

Существует ошибочное мнение, что СИП-панели можно изготавливать только на специальном оборудовании в заводских условиях. Нам – самоделкиным – плевое дело соорудить прямоугольный монтажный столик с упорами с 2-х сторон в размер ОСП, подобрать шаблонные бруски для паза и склеить между собой на полиуретановой монтажной пене конструкцию: ОСП-10(12) – ПСБ-С-25 – ОСП-10(12). А роль пресса с легкостью выполнят несколько увесистых деревянных балок, чтобы пена не нарушила конфигурацию панели.

Еще можно скрутить саморезами деревянный каркас по заданному размеру, с одной стороны прикрепить к нему ОСП на наружной стороне будущей панели, а внутренность заполнить ПСБ-С-15 с использованием той же монтажной пены. После сборки стен, которая в таком случае радикально облегчается, внутренняя сторона панели закрывается 2-мя слоями гипсокартона.

И напоследок о каркасно-соломенных домах.

pirog-steny-karkasnogo-doma-6

pirog-steny-karkasnogo-doma-18

pirog-steny-karkasnogo-doma-19

В предлагаемой схеме стены рекомендуют использовать известково-песчаную штукатурку, но на наш взгляд глиняно-песчаная, все же, лучше сочетается с таким материалом как солома, а может это просто вековая память нас толкает на подобные утверждения. И, конечно же, в этот состав не лишним будет добавить немного половы, на худой конец некрупных опилок, а наилучший состав получится с добавлением «конского каштана», как на Руси испокон веков делали подобную штукатурку.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Стены каркасных домов – их устройство и технологии возведения

Возведенные с соблюдением технологии стены – это комфортный микроклимат в доме, широкие возможности по оформлению его интерьера и безопасность.

Послойная конструкция стены

Все наружные стены каркасных домов – это «пирог» из различных материалов. Образуют они его следующим образом:

  1. Закрепленный на фундаменте каркас с наружной стороны покрывают материалом обшивки.
  2. Его укрывают слоем гидроизоляции.
  3. Поверх гидроизоляции крепят обрешетку для монтажа фасадного отделочного материала.
  4. Изнутри между стойками каркаса укладывают утеплитель.
  5. Укрывают его пароизоляционным материалом.
  6. Монтируют внутреннюю обшивку стен. Обычно она служит основой для работы с чистовым отделочным материалом.

В результате получается многослойный «пирог» стены, который демонстрирует высокие прочностные и изоляционные характеристики. Однако не всегда имеет место весь комплекс работ. Его полнота зависит от выбранной технологии строительства.

Канадская и финская технологии поднятия стен каркасных домов

Канадская и финская технологии каркасного строительства позволяют возвести жилой дом из экологичных стройматериалов в короткие сроки. Однако у них есть одно принципиальное отличие. Заключается оно в способе поднятия несущих стен каркасного дома.

Финская технология предполагает выполнение всех работ по возведению стен – от монтажа каркаса до пароизоляции – непосредственно на строительной площадке.

Канадская технология позволяет еще больше сократить сроки строительства дома за счет использования готовых SIP-панелей. Обычно они представляют собой «пирог» из двух слоев обшивочного материала и уложенного между ними утеплителя. Толщина панелей и используемые для ее изготовления материалы могут варьироваться.

Обратите внимание! После установки каркаса, его утепления и обшивки чистовым материалом толщина стен для средней полосы России составляет 150-200 мм

Зачем нужно?

Щитовые постройки очень популярны среди дачников: их привлекает возможность, начав работы поздней осенью, уже к началу сезона иметь полноценный дом. При этом такие сооружения:

  • экологически безопасны;
  • стоят недорого;
  • служат многие десятилетия.

Иначе назвать его комфортным будет довольно сложно. Стоит сразу разграничить два типа построек.

  • Здания для постоянного использования по умолчанию должны иметь солидную теплозащиту.
  • Если же планируется бывать там только лишь с конца весны до конца осени, теплоизоляция должна быть минимальной – строго для поддержания стабильности самой конструкции.

У «каркасника», предназначенного для летнего периода, толщина стен составляет не более 70 мм. В холодный период года требуемый показатель как минимум вдвое выше. Если ограничиться более тонким слоем материала, утечка тепла будет непропорционально большой, и придется или мерзнуть, или терять огромные деньги на отопление.

Важно: для зимнего проживания придется утеплить не весь объем каркаса, а только отдельные детали его, в первую очередь:

  • скаты;
  • подвалы;
  • чердачные плоскости;
  • цокольные конструкции.

Обойтись одним только теплым полом, пусть даже его мощность избыточна, не получится. Через подвальные помещения, внешние стены и другие части конструкции щитового дома тепло будет утекать все так же бодро. Учитывая разнообразие условий, где будут ставиться утеплители, дать универсальный ответ о лучшем варианте нельзя. Стенки подвала оснащаются одними разновидностями теплозащиты, несущие стены – другими, перекрытие холодного чердака – третьими. Но в любом случае выбор подходящих форматов изоляции всегда стоит на первом месте.

Пирог цокольного перекрытия в каркасном доме

Цокольное перекрытие требует повышенного внимания к устройству утепления, поскольку именно эта часть дома наиболее уязвима для холодов. Перекрытие цоколя граничит с холодной зоной подвала, в то время как другие перекрытия не имеют такого контакта.

Пирог пола цокольного перекрытия. 1 — лага перекрытия.

Правильное устройство перекрытия цоколя гарантирует:

  • Умеренные затраты на отопление помещений первого этажа.
  • Отсутствие плесени и грибковых образований.
  • Отсутствие гниения деревянных элементов перекрытия.

Пирог пола по лагам подробно описан в разделе «Правильный пирог пола по лагам каркасного дома». Устройство же цокольного перекрытия требует дополнительного внимания к деталям:

  1. Обязательная толщина утеплителя не менее 200 мм. Иначе полы могут быть холодными.
  2. Ветрозащита должна быть доведена до краев помещения и тщательно приклеена.
  3. Обязательное использование брусков по лагам обеспечивает наличие вентиляционного зазора между досками пола и утеплителем. Это препятствует образованию гнили и плесени.

Пол 1 этажа требует качественного утепления, для того чтобы поддерживать комфортную температуру во всем доме.

Особенности паро- и гидроизоляции


Пароизоляция стен каркасного дома

Главным врагом практически всех строительных материалов и комфорта внутри здания является сырость. Влага присутствует в окружающей среде и возникает в процессе жизнедеятельности внутри здания. Задачей пароизоляции является блокирование воды снаружи и эффективный ее отвод из помещений.

Для выполнения данных функций можно использовать простейший по составу пергамин, более сложные полипропиленовые полотна или ультрасовременные и наиболее эффективные диффузные мембраны. В соответствии со стоимостью продукции различается ее долговечность, прочность и производительность. Исходя из этого, вложения в пароизоляцию напрямую сказываются на состоянии каркаса, внутренней отделки и утеплителя.

Для обустройства гидроизоляции лучше всего подходит плотный полиэтилен. Пленка мягкая, недорогая, проста в установке. Следует учитывать, что на морозе она теряет свои качества и разрушается.

Этап формирования каркаса

Мастера рекомендуют останавливаться на хвойных породах. Это обосновано антигрибковыми свойствами смолы и ее приятным ароматом. Технически это могут быть заготовки принудительной или естественной просушки, клееный брус. Относительно последнего наблюдаются большая устойчивость к деформации и рассыханию.

Перед началом строительства материал необходимо пропитать защитными составами. Антипирены направлены на снижение порога возгорания. Биозащита – профилактическое средство от грибка с плесенью, отпугивает жуков и насекомых.

Образец огнебиозащиты для древесины Источник stroyleto.ru

На практике наблюдается сравнительно быстрая порча древесина в местах расположения металлических пластин и уголков. Чтобы это исключить мастера советуют смазывать изделия перед установкой машинным маслом. Оно дополнительно будет защищать метизы от коррозионных процессов.

Последовательность возведения стенового каркаса

Перед устройством вертикальных конструкций формируется ленточный, свайный либо столбчатый фундамент. Подобное основание хорошо справляется с легковесными зданиями. Поверх готовой опоры обустраивается обвязка. Для этого можно использовать деревянный брус либо усиленный металлопрофиль. Как правило, предпочтение отдается первому. Под него обязательно прокладывается гидроизоляционное полотно.

Устройство каркасных стен начинается со сборки скелетной части. Работы выполняются в следующем порядке:

Угловые стойки. Здесь чаще применяются деревянные заготовки, так как с ними проще проводить монтажные работы, они экологичны и весят относительно немного. Брус понадобится с поперечным сечением 100*100 или 150*150 мм. Можно брать обрезные доски с размером 50*150 мм (их связывают между собой по 2-3 штуки). Размещают элементы по углам будущего здания.

Возведение стен от угла Источник rusecostroy.ucoz.ru Для фиксации устанавливаются металлические уголки с усилением в виде центрального ребра жесткости. С целью корректировки положения стоек устанавливаются временные подкосы. Основной крепеж – саморезы по дереву или оцинкованные гвозди.

Рядовые стойки. Материал здесь используется тот же, что для формирования углов. Шаг между элементами соблюдается в диапазоне от 0,6 до 1 м, чтобы удобно было укладывать плитный утеплитель, монтировать обшивочные листы, панели (зависит от проекта). Фиксация стоек в нужном положении выполняется с помощью крепежа и горизонтальных перемычек. Они дополнительно выступают в роли стопора для теплоизоляции, подосновы для навешивания тяжелых предметов мебели, бытовой техники. Главное – соблюсти проектные требования по уровню, сформировать опоры для кромок каждого обшивочного материала. Крепить перемычки гвоздями забитыми под углом не рекомендуется, чтобы избежать появления трещин. Лучше использовать уголки и саморезы.

Крепление стоек к обвязке Источник landshaftblog.ru

Проемы. Вертикальные части оконных и дверных проемов формируются из рядовых стоек. Ширина определяется проектными данными. Горизонтальные элементы собираются из чаще из доски сечением 50*150 мм, которые крепятся к боковым элементам с помощью металлических уголков и саморезов. При этом низ должен опираться на дополнительные опоры (усиление под остекление), а верх оформляется как хедер из досок, которые монтируются на узкое ребро. Так будет обеспечено равномерное распределение нагрузки от кровли на проем.

Следующий шаг – устройство верхней обвязки

Здесь важно, чтобы все вертикальные конструкции были подготовлены. Это обосновано одной из функций обвязки – скрепление всех стен и перегородок (можно собрать из обрезной доски) между собой

В завершение собирается стропильная система, монтируется кровельное покрытие, формируется черновой пол (его можно сделать до оформления каркаса стен).

Утепление стен каркасного дома

В каркасном доме подлежат утеплению оба вида стен — внутренние, полностью расположенные внутри строения, и наружные, одна сторона которых находится на улице. Создание теплозащиты поможет решить несколько проблем, возникающих в холодные времена года:

  • образование конденсата внутри конструкций;
  • появление вредных микроорганизмов;
  • увеличение расходов на отопление;
  • нарушение температурного режима в помещении, снижающее комфортность проживания в нем.

Утепление каркасного строения способствует продлению срока его эксплуатации. В процессе таких работ используются следующие материалы:

  • пенополиуретан;
  • минеральная вата;
  • эковата;
  • пенополистирол экструдированный;
  • пенопласт.

Данные материалы считаются довольно эффективными, но помимо них можно с этой целью применить керамзит или опилки.

Работы с внутренними перегородками

Принцип утепления стен внутри помещений своими руками имеет несколько особенностей и осуществляется поэтапно:

  1. В большей степени такие работы производятся для обустройства звукоизоляции, поэтому по возможности рекомендуется использовать материалы с соответствующим назначением.
  2. В отличие от наружных стен, для внутренних перегородок не требуется использование паро- и гидроизоляционных материалов.
  3. На опоры каркаса монтируются доски или многослойные ориентированно-стружечные плиты, после чего между ними плотно вставляется минеральная вата. Материал желательно укладывать несколькими пластами, так чтобы последующие перекрывали стыки предшествующих. Помимо минваты, с этой целью можно использовать другие современные материалы, отличающиеся экологической чистотой и исключающие усадку.
  4. Каркас, заложенный в полном объеме, прикрывается пленкой (мембраной), которая закрепляется при помощи степлера.
  5. Сверху пленки набивается ряд брусков и закрывается гипсокартоном, к которому в дальнейшем будет крепиться отделочный материал.

Внутреннее утепление стен каркасного дома происходит так же, как и аналогичный процесс со стороны улицы.

Процедура наружной обшивки

Для утепления стен снаружи используются материалы разных видов, к тому же данные работы могут включать в себя различный порядок действий. Обычно в этих целях применяется минеральная вата, все операции имеют схожесть с мероприятиями, связанными с теплоизоляцией:

  1. Производится обшивка плитами ОСБ, зазоры между ними должны соответствовать указанным в инструкции производителя, чаще всего их длина составляет три миллиметра. По окончании монтажа эти промежутки запениваются.
  2. Натягивается пленка для гидроизоляции, защищающая слои каркасного пирога от проникновения влаги. У некоторых изготовителей материалы с таким предназначением имеют самоклеящиеся полоски, благодаря которым стык выходит наиболее плотный. За неимением подобных полос рекомендуется для проклеивания стыков использовать двусторонний скотч.
  3. Между стойками каркаса с максимальной компактностью друг к другу вставляются пластины минеральной ваты. Оптимальная плотность этого материала должна быть 35–50 кг/м3, в противном случае он будет спускаться, образовывая пустоты, или давать усадку. Пласты минеральной ваты укладываются внахлест, их общая толщина должна составлять не менее пятнадцати сантиметров.
  4. Уложенный утеплитель заливается монтажной пеной так, чтобы устранить даже минимальные пустоты.

Для того чтобы утепление стен своими руками было надежным, необходимо выдерживать следующий порядок слоев:

  • материал для внутренней отделки;
  • пароизоляция;
  • минеральная вата;
  • мембрана для защиты от ветра;
  • плиты ОСБ;
  • наружная отделка.

Устройство внешней стены каркасного дома

Сразу нужно сказать, что стена в каркасном доме имеет сложное многослойное устройство, так что, перед тем как сделать выбор между самостоятельным строительством дома и его покупкой, надо детально разобрать каждый слой стены.

Правильный пирог стены состоит из следующих элементов:

В качестве утеплителя во внешних каркасных стенах производители чаще всего используют минеральную вату

  1. Самый первый слой – это каркас из деревянного бруса. Размер бруса может быть самым разным, но в классическом варианте он должен составлять 150х150 мм. Обычно в России такой размер и делают производители, но в Западной Европе сегодня используют брус и меньшего, и большего размеров;
  2. Между стойками деревянного каркаса идёт утеплитель. Обычно пирог стены “каркасника” предполагает использование именно минерального утеплителя, то есть, минеральной ваты, который может использоваться и в виде плиток, и в виде более привычных рулонов. А вот пирог пола, его устройство, может подразумевать покрытие и другим утеплителем, даже сыпучим по типу керамзита или экструдированного пенополистирола;
  3. Третий слой представляет собой древесноволокнистую плиту (чаще всего используются плиты ОСП), толщина которой должна составлять минимум 15 мм (в данном случае, чем больше её толщина – тем лучше). Сегодня на отечественном рынке можно найти совсем уж дешёвые предложения, которые предполагают, что устройство стены имеет плиту ОСП даже меньшую по толщине, чем 15 мм. И тут сразу стоит дать предупреждение: в доме с такими “великолепными” стенами можно будет жить летом, а также в конце весны и начале осени. Для круглогодичного проживания он не подойдёт. Так что, перед тем как делать заказ, следует внимательно изучить пирог пола и стен предлагаемого продавцом строения. Например, если утепление пола в каркасном доме провести не так уж и сложно, то со стенами впоследствии могут быть серьёзные проблемы;
  4. Следующий, четвёртый слой, предполагает наличие горизонтальной обрешётки. Чаще всего её изготавливают из дощатого материала, в некоторых случаях может быть использован и алюминиевый профиль. Большого значения это не имеет, так как обрешётка никак не повлияет на физические свойства дома в целом;
  5. Пятый слой – это утеплитель, обычно используется либо пенополистирол, либо минеральная вата (в большинстве случаев производители предпочитают именно первый вариант, что не лишено основания, так как по своим свойствам оба материала примерно одинаковы, а вот по стоимости минеральная вата значительно дороже пенополистирола);
  6. Шестой слой представляет собой многофункциональную мембрану, которая выполняет функции ветрозащиты и пароизоляции (обычно мембрана представляет собой полиэтиленовую плёнку, но сама по себе плёнка очень плотная и функцию ветрозащиты выполняет отлично);
  7. Седьмой слой – это тоже обрешётка, но уже не горизонтальная, а вертикальная. Она также может быть дощатой, а может состоять и из алюминиевого профиля, устройство каркасной стены вполне может предполагать использование и такого варианта;
  8. Восьмой слой – это обычная отделка (в качестве отделочного материала можно использовать всё что угодно, кроме, пожалуй, натурального камня, который даёт существенную нагрузку на перекрытия, что в щитовых каркасных домах нежелательно в виду лёгкости их конструкции);
  9. Следующий слой – пароизоляционный материал (опять же, чаще всего в каркасных домах используется плотная полиэтиленовая плёнка);
  10. Самый последний слой – это внутренняя обшивка. Чаще всего для неё используется в подобных домах либо вагонка (деревянная), либо гипсокартон. Последний вариант предпочтительнее, так как гипсокартон впоследствии можно дополнительно отделать любыми другими материалами, а вот вагонку – нет.

Как видно, пирог стены такого дома многослоен и довольно сложен. А вот пирог пола будет уже несколько более простым.

Внешняя стена каркасного дома в разрезе
