Водяной тёплый пол своими руками

Оглавление

Способы укладки водяного пола под плитку

В зависимости от того, где устраивается напольная система отопления, для теплого водяного пола под плитку существует несколько способов монтажа пирога:

  • с укладкой бетонной стяжки — самый распространенный вариант;
  • настильная система — выполняется без стяжки, плитка укладывается на ГВЛ или другой подходящий материал;
  • укладка на лаги или деревянный черновой пол.

Определенный способ выбирают с учетом конструктивных особенностей здания и помещений. Так вариант с бетонной стяжкой подходит для домов с надежным и прочным основанием, хорошо выдерживающим весовые нагрузки. Настильная система применяется в помещениях со слабым основанием или низкими потолками, так как в этом случае высота пирога минимальна. Укладка на лаги выполняется в частных деревянных строениях.

Принципиальное отличие в перечисленных способах заключается в материале, использующемся в качестве основы для укладки плитки. Нижняя часть пирога имеет похожее строение — сначала укладывается слой гидроизоляции и теплоизоляционный материал, поверх которого монтируется греющий контур.

Пирог теплого пола со стяжкой

Конструкция заливается цементным раствором или самовыравнивающимся составом. Чтобы не повредить трубы контура, их обязательно закрепляют на основании, арматурной сетке или плитах теплоизоляции.

Настильная система

В этом случае для теплоизолирующего слоя используются прочные пенополипропиленовые плиты, выдерживающие серьезные весовые нагрузки. Или с равным шагом монтируются специальные пластины с пазами для установки труб, на которые укладываются гипсоволокнистые листы или монтажная сетка.

Укладка на лаги

Между лагами укладывается подходящий теплоизоляционный материал — полистирол или минеральная вата. Поверх устанавливаются модули ДПС с готовыми канавками под трубы.

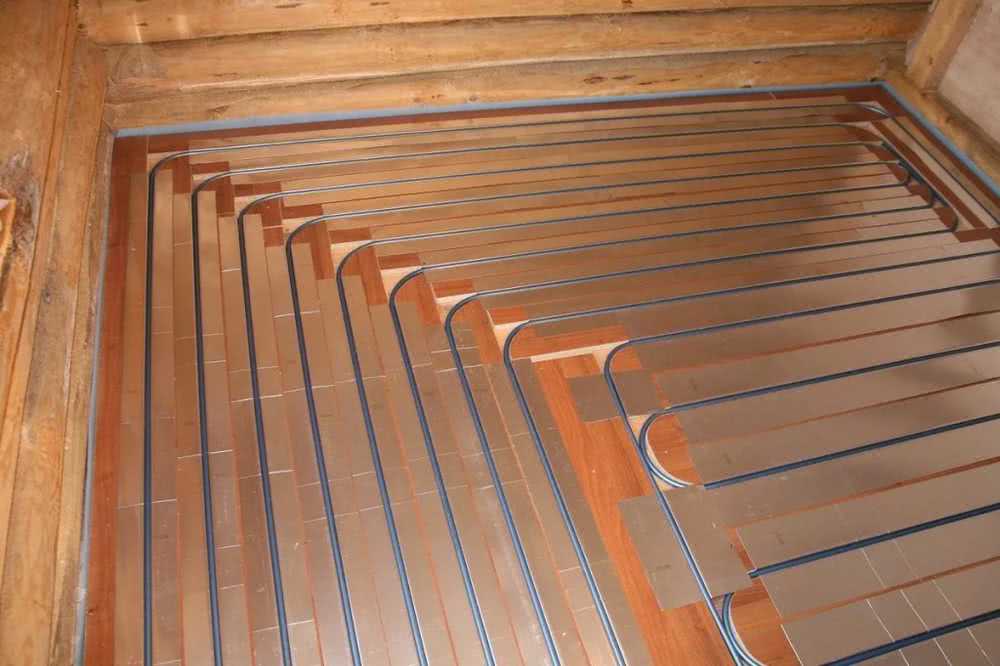

При наличии чернового пола трубы можно уложить на специальные алюминиевые пластины, которые будут не только фиксировать контур, но и выполнять роль теплоотражающего элемента.

Наиболее трудоемкой считается укладка пирога со стяжкой, поэтому расскажем как выполнить монтаж этого вида водяного теплого пола под плитку своими руками. Кроме того, такая система наиболее распространена благодаря своей долговечности.

Как рекомендуют делать специалисты

Первым делом определяем уровень, до которого нужно снимать грунт. Грунт нужно снимать обязательно. Если слой гумуса или растительные остатки не убрать, они начнут разлагаться и «пахнуть». Потому, будете делать черновой пол или нет, но все лишнее убирать нужно. Тем более что плодородный слой обычно самый рыхлый, и он-то точно будет оседать и может потянуть за собой все лежащие выше слои. Лежащие ниже породы более плотные, во-первых из-за того, что испытывают большие нагрузки, а во-вторых, потому что там меньше обитает живых существ и микроорганизмов.

На весь пирог теплого пола по грунту может уйти от 20 см и больше (в некоторых регионах — намного больше). Потому начинать разметку нужно с нулевого уровня — того, где будет у вас расположен чистовой пол. Отмечаете его, а далее, считаете, насколько нужно углубиться. Желательно при этом размечать уровень каждого слоя: потом будет легче ориентироваться.

Теплый пол по грунту вполне можно сделать своими руками

Правильная конструкция теплого пола по грунту такова:

  • Снять плодородную почву, убрать весь мусор и камни. Выровнять и утрамбовать оставшийся грунт. Это нужно сделать очень тщательно, и выверить по нивелиру. Это — основа для всех последующих материалов.
  • Слой утрамбованного песка (выровнять по уровню). Песок берут для отсыпки любой. Главное — хорошо его уплотнить и снова выровнять в уровень.
  • Слой керамзита или щебня (предпочтительнее щебень из-за меньшей теплопроводности). Фракция — небольшой или средний. Долго и настойчиво уплотняем, пока не станет почти монолитом.
  • Предварительная стяжка. Тут два варианта:
    • Пролить щебень и песок жидким раствором (песок + цемент в пропорции 2:1).
    • Залить черновую стяжку. Желательная толщина этого слоя 5-7см. И для надежности уложите армирующую сетку из металлической проволоки 3 мм, с ячейкой 10*10 см. Такой черновой пол надежнее. Он выдержит значительные нагрузки.
  • После того, как все схватиться, и бетон застынет, укладывается слой гидроизоляции. Если грунт сухой, это обычно полиэтиленовая пленка, желательно 200 мн в два слоя.
  • Пенополистирольные плиты (стыки проклеить скотчем, чтобы раствор не затекал).
  • Слой металлизированной гидроизоляции (не фольгированной, а металлизированной).
  • Крепежная система теплого пола и сами нагревательные трубки, кабели и т.п.
  • Стяжка теплого пола, желательно армированная.

Толщина всех слоев пирога теплого пола по грунту зависит от региона: чем холоднее, тем больше. На юге это могут быть 2-5 см, а вот чем севернее, тем более массивные требуются пласты. Каждый из них хорошо хорошо уплотняется и выравнивается в уровень. Использовать можно ручные трамбовки, но механические намного эффективнее.

Особенное внимание следует обратить на теплоизолятор. Рекомендуют использовать пенополистирол в плитах, плотность его не ниже 35 кг/м 3

Для северных регионов это может быть и 10 см, и больше. Если толщина теплоизоляции большая (экструзивного пенополистирола), желательно использовать два слоя плит. И укладывать их так, чтобы швы нижнего слоя перекрывались плитой, лежащей сверху. Стыки каждого слоя проклеить скотчем.

Для защиты от сырости не забудьте перед началом всех работ провести гидроизоляционные работы с фундаментом

Важно также не забыть изолировать фундамент от всей конструкции теплого пола. Нужно по периметру положить тот же пенополистирол в плитах

В общем, идея по гидро- и тепло- изоляции такая: для снижения потерь тепла, необходимо изолировать ваш пол от всего, кроме воздуха в помещении. Тогда и отопление будет экономным, и в помещениях будет тепло.

Выбор теплоизоляции — ключевой момент в организации теплого пола

Счастливое соседство

Плитка может ложиться сразу же на поверхность нагревательных матов. Данная конструкция имеет гораздо больше положительных моментов, чем обычный кабель. Но всегда соблюдается процесс монтажа, выполняя каждый его пункт. Укладка теплого пола под плитку своими руками выполняется очень быстро. Но при отсутствии опыта и понимания всего процесса, лучше доверить укладку теплого пола под плитку специалистам.

В момент затирки швов между плитками по термоматам, важно не повредить изоляцию контактов. Лучше всего в работе использовать только гибкие смеси, предназначающиеся для системы электрического теплого пола. Сама затирка для надежности проводиться по прошествии суток после укладки плитки

Сама затирка для надежности проводиться по прошествии суток после укладки плитки.

Что касается клея, то еще можно сказать о том, что используется клей на эпоксидной основе. При этом в помещении должен соблюдаться и поддерживаться режим температуры и уровня влажности, чтобы все качества клей смог приобрести. Эти рекомендации всегда прописаны на упаковке из-под клея от производителя.

Сопротивление кабеля электрического теплого пола проверяется не только по окончанию настила, но и при укладке плитки. Если оно не будет изменяться, то можно быть уверенным в том, что целостность матов не нарушена. В качестве прибора лучше всего использовать омметр. Он подскажет при необходимости, какие участки следует отремонтировать.

В итоге проведения укладки получится отличный вариант системы отопления в помещении. Главное четко соблюдать технологию и последовательно выполнения всех работ. Все эти пункты и рекомендации позволят получить надежную конструкцию, которая будет передавать необходимое количество тепла основанию пола, и будет отвечать всем требованиям надежности.

Видео:

Составляем проект тёплого водяного пола

Как известно, наиболее правильным решением является, установка контуров отопления напольного покрытия в загородных домах имеющих котлы на газовом или твёрдом топливе. Такая система более эффективна, и менее затратна в плане энергоресурсов. Поэтому перед тем как выполнять монтажные работы, рекомендуется составить подробный проект тёплого водяного пола и по возможности всей системы отопления. На данном этапе необходимо определиться с видом материала для каждого слоя, а также вычесть примерное его количество.

Составляя проект тёплого водяного пола в частном доме, необходимо принять во внимание регион вашего проживания. Ведь от этого будет зависеть шаг укладки отопительных контуров

В областях с умеренным климатом:

  • При качественной теплоизоляции жилища-шаг не менее 20 см.
  • При отсутствии утеплителя-шаг 10см.
  • Если помещение большое и имеет частичное утепление, то шаг может быть разным. Возле утеплённых стен-больше, у холодных-шаг меньше.

Все расчёты рекомендуется делать на тетрадном листке в клетку, где каждая клетка будет являться шагом расположения контуров тёплого водяного пола.

Конструктив пола по грунту

Послойная схема пола по грунту.

В классическую схему бетонного пола по грунту заложен правильный и полный пирог из нескольких слоев с утеплителем:

  • песок;
  • геотекстиль;
  • слой щебня 0,4 м;
  • подбетонка ;
  • гидроизоляция;
  • утеплитель;
  • стяжка бетонная с проволочной сеткой в ее нижней трети, отделенная от цоколя, ростверка или фундамента демпферной лентой по периметру.

В зависимости от планировки здания, грунтовых условий и соблюдения технологий состав пола по грунту может изменяться. Например, на крупнопесчаном грунте не нужен песок и геотекстиль.

Упрощенная схема пола по грунту.

Подбетонку можно заменить выравнивающим слоем песка поверх щебня. Для снижения бюджета строительства под перегородками часто не заливают фундамент, поэтому в полах по грунту появляются усиленные арматурными каркасами ребра жесткости. В любом случае до начала изготовления плавающей стяжки необходимо подготовить существующее основание и спланировать его в едином горизонтальном уровне.

Подготовка основания

Несмотря на то, что бетон является самым прочным конструкционным материалом, для стяжки опасны вспучивания грунтов и просадки основания. Поэтому пахотный слой в пятне застройки следует полностью удалить: чернозем или серозем насыщен органикой, которая перегниет, после чего, весь пирог просядет, причем, неравномерно на отдельных участках, в стяжке раскроются трещины либо произойдет разрушение бетонного пола по грунту.

Для коммуникаций необходимо выкопать траншеи с уклоном, вывести их снаружи фундамента и возле стен внутри дома.

Разводка инженерных систем.

Разделительный слой

Во избежание взаимного перемешивания слоев пирога пола по грунту с почвой основания котлован выстилается нетканым материалом (геотекстиль или дорнит). Края полотна разделительного слоя запускаются на боковую поверхность и прижимаются кирпичом, стеновыми блоками. Дополнительной функцией геотекстиля является предотвращение прорастания корней сорняков сквозь бетонный пол по грунту в процессе эксплуатации.

Подстилающий слой

Пирог бетонного пола по грунту обязан опираться на жесткий слой во избежание просадок почвы. Поэтому в зависимости от грунтовых условий применяются нерудные материалы:

Реже используется природный грунт (крупный песок или гравелистая почва). Если у застройщика остался керамзит после демонтажа здания или этот материал стоит в регионе дешевле щебня, этот материал так же пригоден в качестве подстилающего слоя.

Отсыпка подстилающего слоя керамзитом.

Как подключить тёплый пол в частном доме

Подключить тёплый пол в частном доме своими руками можно несколькими способами, но для этого необходимо обладать определёнными навыками. Поэтому если вы не уверены, что справитесь с данной задачей, лучше обратиться к специалистам.

Подключение тёплого водяного пола к системе отопления

Самым простым способом, является подключение тёплого водяного пола к системе отопления. Для этого, оба отопительного контура подключаем к радиатору: один на подачу, другой к обратке. Однако, если не соблюдать ряд правил, данный вариант будет мало оправдан.

  •  Температура теплоносителя должна быть не больше 55 градусов. В противном случае финишное напольное покрытие может испортиться, либо произойдёт выделение вредных веществ.
  • Должен стоять мощный циркуляционный насос для постоянного движения теплоносителя.
  • Площадь комнаты должна не превышать больше 10 м2.
  • Радиаторы отопления должны быть оснащены дополнительным коллектором.
  • Котёл должен автоматически поддерживать температуру теплоносителя.

Подключение тёплого водяного пола к котлу

Подключение тёплого водяного пола к котлу, на сегодняшний день является самым эффективным и надёжным способом. Данная схема удобна тем, что тёплый водяной пол в частном доме будет не зависеть от основного отопления. Так же, преимуществом данного способа является, возможность регулировать температуру теплоносителя в котле отдельно для системы тёплого пола (при наличии такой функции у отопительного котла).

Единственным минусом подключения тёплого водяного пола к котлу, является большие финансовые затраты при покупке котельного оборудования.

Делаем проект и расчет

Прежде чем закупать материалы и приступать непосредственно к укладке, обязательно нужно рассчитать основные параметры системы отопления, составить схему размещения оборудования и определить маршрут прохождения греющих контуров. Это поможет вам закупить необходимые комплектующие в требуемом объеме, облегчит монтаж и избавит от ошибок в работе.

Также можно воспользоваться специальными программами, которые выполняют все необходимые расчеты на основании введенных данных. Или вручную для каждого помещения нарисовать раскладку теплого пола. При составлении плана стоит учитывать следующие нюансы:

  • Греющий контур изготавливается только из цельных отрезков трубы, недопустимо использовать различные соединительные элементы. При этом трубопровод стараются не прокладывать в местах, где будет установлена мебель или бытовые приборы.
  • Коллекторный шкаф, в котором будет находиться распределительный узел, размещают таким образом, чтобы трубы контуров были приблизительно одной длины (допустим разбег до 15 метров). При установке под ящиком обязательно оставляют свободное пространство достаточное для подвода всех трубопроводов.
  • Длина одного контура не должна превышать 100 метров, чтобы в трубопроводе не возрастало гидравлическое сопротивление, негативно влияющее на эффективность системы.
  • Расстояние между уложенными трубами варьируется в пределах 10-25 см. Нельзя укладывать трубопровод непосредственно возле стены, нужно отступить от нее на 20-30 см.

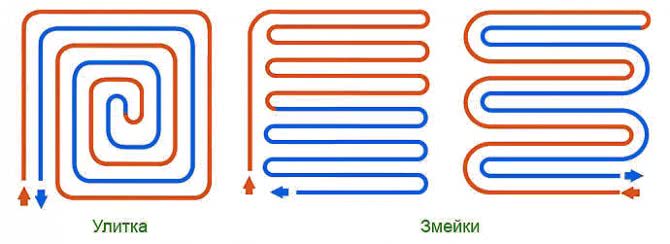

Укладка контура водяного теплого пола выполняться по следующим схемам.

В закрытых помещениях — ванных комнатах, санузлах и коридорах обычно укладывается «улитка», обеспечивающая равномерный прогрев всей поверхности пола. На кухнях и в комнатах, где более высокие теплопотери из-за наличия окон и балконов, предпочтительнее использовать схему укладки водяного теплого пола под плитку в виде «змейки».

После всех расчетов для теплого пола подбирается оборудование — коллекторная группа, теплоизоляционный материал, трубы греющего контура и т.д. Эти работы стоит также доверить профессионалам или обратиться за помощью к специалистам магазина, где приобретается все необходимое.

Технология укладки теплого пола под плитку. Укладка теплого пола под плитку

Обычно ради большей эффективности теплый пол обустраивается только под плитку, потому что этот материал за счет своей высокой плотности очень хорошо отдает тепло. А за счет пористости оно вдобавок еще и частично аккумулируется, что позволяет несколько сэкономить на подогреве воды.

Материалы и инструменты

Для строительства теплого пола по готовому основанию из бетона или жб-плит потребуется небольшой набор инструментов: сантехнический набор, ножницы для резки металлопласта, полипропилена, сшитого полиэтилена, ножовка или болгарка для резки меди.

Также потребуется измерительные приспособления в составе линейки и рулетки. Карандаш для нанесения разметки и меток.

Из материалов потребуется пленка для гидроизоляции, плотный утеплитель с замком, сетка в картах, хомуты для привязки труб, дюбеля для крепления сетки. Основным материалом является труба, от выбора которой зависит количество фитингов и прочих деталей.

Расчет количества материала

Чтобы определить необходимое количество труб для теплого пола, придется выполнить точные измерения геометрии помещения. Каждую из двух смежных сторон умножить на шаг, который обычно составляет 10-15 см и суммировать полученные значения.

Это и будет ориентировочная длина трубы, которая необходима для прокладки системы теплый пол

Только важно учесть также длину участков труб для подвода к коллекторному шкафу, который обычно располагается в котельной

Хомуты крепятся через каждые 30-40 см, чтобы исключить нежелательного подъема теплотрассы. Сетка покупается по квадратуре помещения.

Установка коллекторного шкафа

Монтаж коллекторного шкафа выполняется в котельной, поближе к источнику тепла. Сразу оттуда выводится на все комнаты отдельными контурами. Тут же на коллекторный узел монтируется насос, предохранительный клапан для защиты от превышения давления. Чтобы насос крутил не постоянно, а поддерживал заданный температурный режим, к нему стыкуется термостат с интегрированным таймером.

Заливка стяжки

После того, как труба была уложена, приступайте к выполнению заливки стяжки. Для этого готовится цементно-песчаный раствор, который заливается в помещениях и выравнивается правилом.

Рекомендуемая толщина стяжки не должна превышать 5-6 см.

Перед тем, как заливать раствор, по периметру помещения необходимо приклеить демпферную ленту.

Выбор плитки

После того, как теплый пол был обустроен, приступайте к выбору плитки. Она может быть любой в зависимости от предпочтений хозяина. Здесь фантазия безгранична, но выбирать следует нечто подходящее под существующий интерьер, если он имеется.

Как подготовить плитку к укладке на теплый пол?

Особой подготовки плитка не требует при ее укладке на теплый пол. Выбирайте правильно клеевой состав, который должен быть адаптирован к применению на скользких поверхностях.

Подготовка заключается в подрезке, но делать это лучше после того, как будет уложен целый кафель, чтобы минимизировать потери неправильным резом. Поверхность, на которую будет уложена плитка, предварительно пропитайте грунтом высокого проникновения.

Рекомендуем также посмотреть — Как резать плитку ручным плиткорезом

Разметка помещения

Для облегчения процесса разметки помещения для дальнейшей укладки плитки можно воспользоваться лазерным уровнем. Это самый удобный и технологичный вариант. Но также можно по старинке – применить шнурок с красящим порошком.

Укладка плитки

Укладывать кафель необходимо с середины, отметив нулевую линию с перпендикулярным пересечением. От этого места будет удобно отходить в разные стороны. Каждую плитку контролируйте уровнем в нескольких точках.

Обработка швов

На следующий день, после того, как клей подсох, он аккуратно удаляется из швов при помощи шпателя или иного приспособления. Это необходимо для их декоративной заделки затиркой.

Опрессовка системы

После того, как был выполнен монтаж системы отопления, и она подключена к коллектору и котлу, выполните опрессовку. Процедура заключается в подъеме давления в ней до максимального предела и выдержки системы в течение некоторого времени. В результате чего все фитинги уплотняются за счет внутреннего давления.

Перечень необходимых материалов и инструментов

Конструкция представляет собой «пирог». Составляющие для каждого типа стяжки свои. Общий список материалов выглядит так:

  1. Основа. В этой роли выступает полимерная пленка, которая предотвращает образование испарений и протеканий.
  2. Кромочная лента. Она выполняет изолирующую функцию и монтируется по линии стыка стены и пола по всему периметру помещения. По высоте не должна превышать толщину стяжки.
  3. Звуко- и теплоизолирующий материал. Применяется по необходимости. Используются минеральная вата, пенополистирол, ППУ, плиты на основе древесных волокон.
  4. Гидроизоляция. Используется по необходимости. Применяются такие материалы: рулонные (гидроизол, рубероид), битумные мастики, сухие смеси.
  5. Выравнивающий слой. Самая главная часть пирога. Чаще всего выбор падает на цементно-песчаный раствор и гипсовую смесь.

Общие инструменты для любого вида стяжки:

  1. Для демонтажа. Прежде чем устраивать новое покрытие, необходимо избавиться от старого. Для этого могут понадобиться перфоратор, шпатели, зубило, молоток и т.д.
  2. Для уборки. В процессе демонтажа образуется мусор, который необходимо убрать, для этого нужны: пылесос, веники, швабры.
  3. Для разметки. Сюда входят маяки, уровни, чертежные принадлежности.
  4. Для малярных работ: алюминиевые правила, мастерок, кельма.
  5. Для монтажа: демпферная лента, строительные ножницы.

Для демонтажа понадобится перфоратор.

Оборудование узкого назначения для заданного вида покрытия:

  1. Сплошное: бетононасос, большие емкости, шлифовальная машинка, миксерная насадка.
  2. Самовыравнивающаяся: строительный миксер, емкости, шпатель, валик.
  3. Сухая: нож, клей, саморезы, шуруповерт, шпатлевка.

Четвертый шаг. Монтируем теплый пол

Правильно уложенный пенофол

Прежде всего, укладываем на основание теплоизоляционный материал. Для использования в комплексе с теплым полом прекрасно подходит пенофол с самоклеящимся слоем и фольгированным покрытием. Изоляцию укладываем фольгой вверх. Стыки между полосами проклеиваем монтажным скотчем.

Поверх пенофола укладываем армирующую монтажную сетку. Она исключит дальнейшие деформации «слоев» системы после заливки стяжки.

Сетка, уложенная на пенофол

Приступаем к укладке греющего кабеля. Для крепления применяем монтажную ленту из комплекта. Если она не обеспечивает качественного сцепления с основанием, садим кабель теплого пола на «ляпухи» плиточного клея. Верхнюю часть «ляпухов» убираем шпателем.

Вариант крепления кабельного теплого пола

Монтажная лента для теплого пола

Наиболее простым для самостоятельного обустройства является метод укладки греющего кабеля «змейкой». Между элементами выдерживаем минимум 8-сантиметровый шаг. Для точного определения шага умножаем площадь комнаты на 100 и делим полученное значение на суммарную длину кабеля.

Укладка греющего кабеля

Уложенный кабель

Кабель укладываем максимально аккуратно, чтобы не повредить его и теплоизоляцию. По штробе заводим конец греющего элемента, который будет соединяться с терморегулятором, в подрозетник, вместе с гофрированной трубой для температурного датчика. До этого в подрозетник должно быть заведено питание.

Подключение терморегулятора

Предварительно специалисты рекомендуют разместить в гофре термодатчик и подключить его к температурному регулятору. Благодаря этому приему, регулятор сможет отключать питание греющего кабеля в случае его перегрева. Сама гофра фиксируется в штробе при помощи плиточного клея.

Подключаем кабель и регулятор в соответствии со схемами, приведенными в инструкциях производителей.

Протестировав систему в соответствии с приводившимися ранее рекомендациями, заливаем поверх кабеля примерно 5-сантиметровую стяжку, даем ей порядка 1 месяца на набор прочности, и лишь после этого приступаем к финишной отделке.

Заливка стяжки

Заливка стяжки

На схеме виден кабель, залитый раствором, поверх которого уложена плитка

Электрический

Устройство


Электрический теплый пол — это уложенный под половое покрытие нагревающий кабель. Кабельные маты или инфракрасные нагреватели игольчатого или пленочного типа, по сути, одно и то же.

С точки зрения монтажных работ, установка электрического теплого пола мало отличается от водяного, но монтаж электрокабеля занимает меньше времени на проверку (протечек быть не может, важно лишь определить качество подключения и работу всех секций системы). При этом также необходимо отсечь черновой пол, чтобы избежать потерь тепла

Важным вопросом, перед тем как положить теплый пол под плитку, становится выбор системы теплого пола. Тут имеется одно неприятное обстоятельство, немного осложняющее устройство теплого пола под плитку: использование наиболее эффективной пленочной инфракрасной системы под цементную стяжку невозможно, поэтому выбирать придется либо нагревательный кабель, либо кабельные маты, которые являются усовершенствованной версией кабеля.

Кабель — дешевле. Мат — дороже, но укладка и расчет намного проще, надо просто приобрести рулон мата той же площади, что и помещение. Кроме того, мат уже закреплен на сетке и его надо лишь расстелить.

Слои

Состав пирога для электрического теплого пола:

  • черновой пол;
  • слой утеплителя (оптимально — экструдированный пенополистирол);
  • армирующая стеклосетка;
  • нагревательный кабель;
  • цементная стяжка (оптимальный слой — 5 см);
  • плитка.

Важно! При использовании кабельных матов стяжка необязательна и прямо на маты можно наносить клей для плитки

Инструменты

Для монтажа электрического теплого пола потребуются:

  • термоматы (кабель) в комплекте;
  • перфоратор для штробления канавки под соединительный кабель;
  • состав для стяжки;
  • плитка и клей для нее;
  • прибор для измерения сопротивления и тока;
  • инструменты для нанесения и выравнивания поверхности стяжки, клеевого состава;
  • обычные слесарные инструменты (по мере необходимости).

Процесс монтажа

  1. Началом всех работ должен стать расчет нагревателя, проверка состояния электросетей и определение способности проводки выдержать предполагаемую нагрузку. А также следует определить площадь нагрева, с учетом того, что под бытовой техникой или мебелью, плотно сидящей на полу (без ножек), прокладывать системы электрического теплого пола запрещается.
  2. Затем следует приготовить место на стене для установки терморегулятора и проштробить канавки для соединительного провода.
  3. На пол укладывается теплоизоляция.
  4. Поверх теплоизоляции укладывается стеклосетка или монтажная лента. (или настилаются кабельные маты).
  5. Монтаж кабеля, подключение управляющего модуля, соединение всех необходимых элементов.
  6. Измерение сопротивления системы в контрольных точках. Пробное подключение.
  7. Заливка стяжки, выдержка до полного отвердевания. Толщина стяжки (оптимально) 20-50 мм.
  8. Укладка плитки на клеевой слой.

Кабельные маты могут служить основой для плитки без стяжки, что увеличит теплоотдачу источника, так как исключается нагрев стяжки и, соответственно, затраты энергии на него. Тем не менее специалисты, перед тем как сделать теплый пол под плитку, рекомендуют заливать стяжку хотя бы по минимуму, чтобы исключить механические деформации матов и усилить подложку под плитку.

Более подробно про электрический тип обогрева под плитку читайте в этой статье.

Другие виды покрытий теплого пола, представленные на нашем сайте: под ламинат (можно ли класть, устройство и укладка), под линолеум (общая информация, можно ли класть и процесс монтажа), под паркетную доску, под ковролин.

Технология монтажа

Под плитку

Выбирается удобное место, в котором вырезается специальная коронка под гнездо. В неё устанавливается подрозетник, в который монтируется терморегулятор. При этом можно выбрать любую высоту от пола, но не менее 300 мм. В будущем это место не должно закрываться стационарной мебелью или бытовыми приборами. Хороший вариант установки – рядом с выключателем освещения.

Важно проделать штробу квадратного сечения 20×20 мм. Она нужна для дальнейшей укладки в неё монтажных проводов. Технология работы:

Технология работы:

  1. Хорошо прочищают пол от пыли, строительного мусора.
  2. Сухую поверхность грунтуют. Если нужно, покрывают несколько раз подряд после высыхания предыдущего слоя.
  3. На всю площадь настилается утеплитель на основе фольги для дополнительной теплоизоляции. Утеплитель кладётся наружу.
  4. Соседние полосы и листы утеплителя укладывают встык так, чтобы обеспечить хорошую плотность. Для этого верх проклеивают металлизированным скотчем.
  5. На полу раскладывается и фиксируется монтажная лента. Крепят её на саморезы или дюбели на расстоянии друг от друга примерно 500–1000 мм.
  6. Следуя схеме, раскладывают кабель.
  7. По чертежу крепят петли. При этом соблюдают нужный шаг.
  8. Закрепляют кабель в районе концевой муфты.

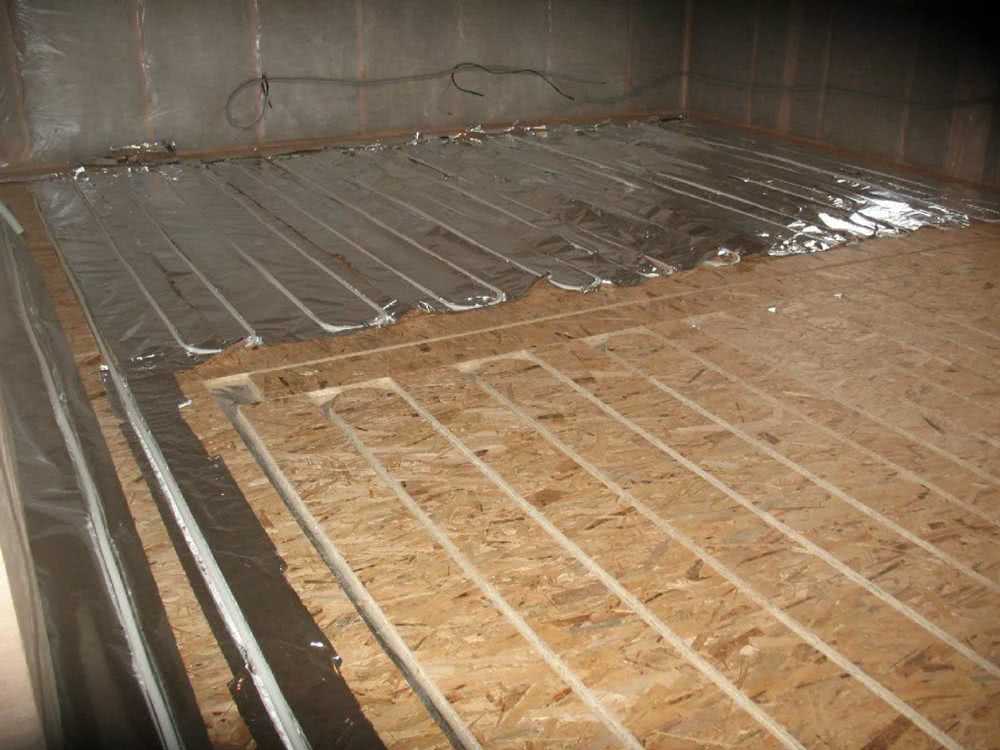

Под ламинат

Электрический тёплый пол под ламинат укладывается по следующей технологии:

  1. Подготавливается поверхность. Старое напольное покрытие снимается, с основания убирается весь мусор, проверяется на целостность бетонная стяжка. При наличии неровностей и сколов следует залить черновой пол.
  2. Производится теплоизоляция. Качественно утепляют основание пенофолом. Стыки между листами склеиваются фольгированным скотчем.
  3. Настилается плёнка. По выбранной схеме нужно расстелить материал по поверхности. Стелить листы внахлёст нельзя. Их контакты должны быть направлены к стене, на которой крепится термостат. Медную сторону располагают внизу, т. е. крепят к основанию.
  4. Устанавливается термостат. Делается это в штробе на стене около розеток. Планка подключается к термостату проводами, зажимается прищепками. Все места зажимов изолируют битумной изоляцией.
  5. Выводится датчик температуры. Он подключается к нижней стороне покрытия путём создания в основании штробы длиной 30 см, но не больше. Сам датчик располагают в защитной гофре и помещают под листом обогрева.

Важно
Под термодатчик укладывается слой теплоизоляции, чтобы избежать сильной погрешности. Это может ухудшить работу всей системы обогрева электропола.

Возможно подключение плёночного тёплого пола под ламинат без терморегулятора

Но остаётся риск повышения потребления электроэнергии. При этом полностью будет отсутствовать контроль за температурным режимом. В этом варианте можно класть поверх тёплого пола защитную вспененную плёнку и облицовывать поверхность ламинатом

Возможно подключение плёночного тёплого пола под ламинат без терморегулятора. Но остаётся риск повышения потребления электроэнергии. При этом полностью будет отсутствовать контроль за температурным режимом. В этом варианте можно класть поверх тёплого пола защитную вспененную плёнку и облицовывать поверхность ламинатом.

Видео о монтаже теплого пола под ламинат:

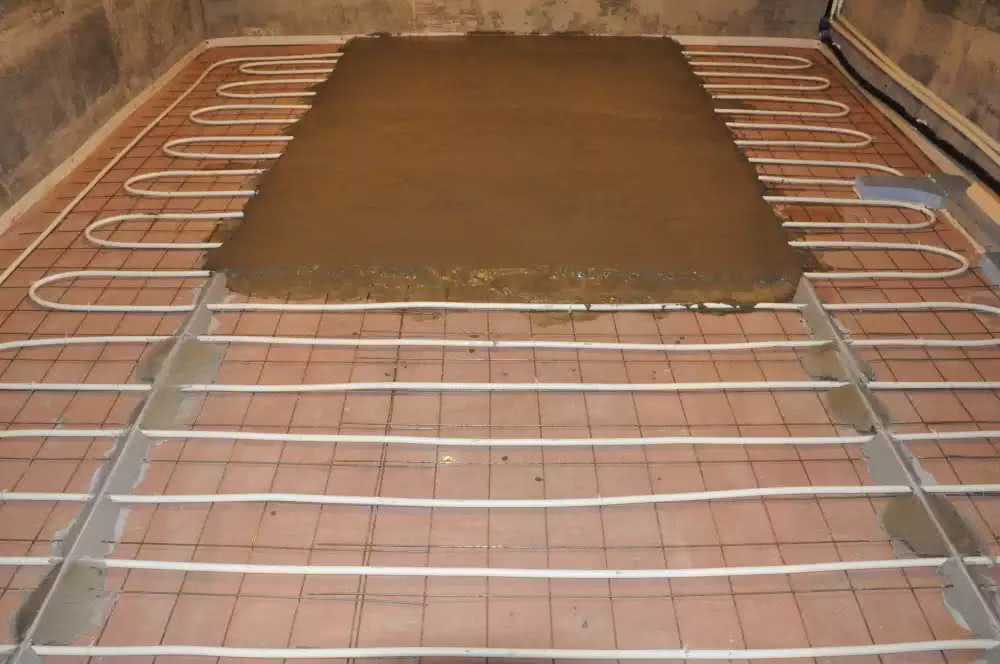

В стяжку

Технология работ:

Выбирается место для установки терморегулятора. Для его монтажа отступают около 40 см от уровня напольного покрытия. Предпочтительнее скрытый вариант укладки, при котором все провода утапливаются в стене. Убирают из вида датчик.

На армирующий слой крепится монтажная лента с соблюдением шага от 50 до 90–100 см. От стены отступают 10 см, в местах гарнитуров – 40–50 см. При наличии труб и радиаторов отопления от них делают отступ 15 см, но не менее. Нагревательный кабель крепят к силовому элементу, а соединение скрывают в специальной муфте. Затем проводят к терморегулятору кабель питания.

По поверхности распределяют фрагменты обогрева. Пользуются составленной схемой

Важно соблюсти правильность изгибов (они должны быть ровными, плавно переходящими, не иметь заломов). На монтажной ленте крепится кабель. Для более успешной крепкой фиксации его устанавливают на арматуре и плотно затягивают

Для более успешной крепкой фиксации его устанавливают на арматуре и плотно затягивают.

Расстояние между витками элементов — более 80 мм. В выбранных местах фиксируют датчики температуры.

Все соединения проверяются на правильность установки и работоспособность. Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.

Видео о монтаже электрического пола в стяжку:
