Установка теплого пола под ламинат своими руками. советы для новичков

Оглавление

Основные задачи подложки

Кроме перечисленных выше свойств, она способствует решению целого комплекса задач. Давайте более подробно рассмотрим основные.

Звукоизоляция

Как известно, любые перекрытия (деревянные или бетонные) обладают резонирующим эффектом. Они многократно усиливают звук от ходьбы. В связи с этим, производители стали выпускать ламинат со специальным звукоизолирующим слоем, но это отразилось на цене изделия.

Поэтому, хорошим решением в данной ситуации стало использование подложки. Благодаря своей эластичности, она хорошо заполняет все шероховатости поверхности и устраняет лишние звуки. Различные материалы обладают разной звукоизоляцией. Данные сведения производители отражают на упаковке изделия.

Выравнивание поверхности

Чаще тёплые полы, особенно водяные, устанавливаются под бетонную стяжку. Даже если стяжка залита идеально, всё равно присутствуют небольшие перепады.

При монтаже ламината на такой пол, в местах неровностей поверхности на стыке досок, будут образовываться зазоры, что приведёт к уменьшению срока службы. Размещение подложки решает данную проблему.

Влагоизоляция

Ламинат изготавливается из прессованного дерева, и под длительным воздействием воды и пара, доски могут деформироваться и вздуваться.

Подложка, расположенная под ним в сочетании с тёплым полом, способствует созданию благоприятного микроклимата и спасает финишное покрытие от воздействия влаги

А при установке водяной системы, когда есть риск аварии — это особенно важно

Теплоизоляция

Подкладка — это отличный теплоизолятор. Вместе с нагревательными полами она улучшит эффективность работы всей системы. А вот при ее отсутствии, поверхность из ламината будет прогреваться не достаточно. Ведь данное покрытие является плохим теплопроводником.

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

«Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

по спирали;
змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

Смесительные узлы;
Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

Пробка;
Вспененный полиэтилен с фольгированным покрытием;
Фольгированный полистирол;
Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.

Принцип действия и конструктивные особенности

В природе тепло передается двумя путями:

Конвекцией, когда тепло передается непосредственно от тела к телу воздухом;
Лучами (так Земля получает тепло от Солнца). Здесь задействован физический принцип, основанный на способности нагретых свыше 60 градусов по Цельсию тел испускать волны длиной 0,75-100 мкм, имеющие электромагнитную природу. В основе ИК-излучателей и лежит способность тел излучать волны в заданном диапазоне (от 5,6 до 100 мкм).

Инфракрасный «теплый пол» состоит из основного слоя, токопроводящих полос (медная и серебряная), карбонового излучателя и ламинирующей пленки. Под воздействием тока карбоновая паста начинает испускать лучи, которые, достигнув плотного тела, начинают его нагревать.

В случае с теплым полом нагрев ведется непосредственно ламината, который уже конвекционным путем прогревает помещение. Так как лучи имеют разную длину, часть из них проходит через пол и нагревает окружающие предметы. Именно поэтому запрещено над нагревательными элементами размещать мебель во избежание перегрева ИК-пленки.

Состав ИК-пленки.

Пленочные обогреватели выпускаются мощностью от 150 до 440 Вт/м2 (для ламината предельная мощность не должна превышать 150 Вт/м2). Стандартная ширина пленки может быть 4 размеров — 50, 60, 80 и 100 см. Длина любая — выпускается рулонами. Однако через определенные промежутки предусмотрены специальные полосы, по которым пленка отрезается любой длины — шаг 20 или 25 см.

Инфракрасная пленка.

Это интересно: Монтаж маяков для стяжки пола: разбираемся основательно

Когда необходимо использование пленки под ламинат

Бывают случаи, когда требуется использовать пленку под ламинат, сейчас мы рассмотрим варианты.

Однажды была ситуация, выехал в зимний период на замер в частный дом. Построенный коттедж был летнего типа, фундамент стоял на винтовых сваях, но стяжка была сделана цементная. Мне говорят: «Необходимо настелить ламинат». Я ответил, что в таких условиях пол стелить нельзя, так как снизу быстро распространится плесень. На это последовал ответ, что после работы предыдущих мастеров пробковая подложка под покрытием сгнила, покрылась грибком.

Не знаю, какими соображениями руководствовались заказчики, пытаясь повторно настелить напольное покрытие, наступая на те же грабли. Но пароизоляционная пленка, в данном случае, препятствовала бы проникновению плесени на пробковую подложку. Однако, такая ситуация бы работала как бомба замедленного действия. Так как наличие огромного количества влаги под пленкой и отсутствие вентиляции, в любом случае, способствовало бы возникновению грибка.

Не выходит из головы у меня одна история с полностью затопленной квартирой. У людей в ванне вырвало кран и случилось чрезвычайное происшествие. Заказчиков не было дома и вода протекла в помещения, находившиеся ниже по этажу. Остановлено было бедствие отключением водоснабжения по всему стояку.

Приехав на адрес, осуществили демонтаж ламината и хвойной подложки спустя неделю после потопа. Подкладка сгнила и покрылась грибком, даже бетонное основание почернело. Пришлось перед настилом ламината просушивать бетонную стяжку около недели.

Мучает меня вопрос такой: помогла бы пароизоляционная пленка помочь в этом случае и насколько?

Допустим, защитная черная пленка 0,2 мм настелена с нахлестом на стены, друг на друга и тщательно проклеена широким канцелярским скотчем, образуя формой корыто. Конечно, все зазоры и щелки бы перекрыть не удалось — они находятся возле труб отопления, в дверных проемах, полиэтилен могут порвать мелкие камушки. Поэтому, будем считать, что полиэтилен только задержит на некоторое время проникновение воды в стяжку и далее, к соседям вниз.

Безусловно, в краткосрочной перспективе, например, при вовремя замеченном, выскочившем шланге из стиральной машины влагоизоляционная пленка поможет, но не более.

Если решили все же приобрести пленку, вот короткая ссылка на магазин Петрович.

Пароизоляционная пленка с перфорацией под ламинат

На одном заказе в частном доме с ленточным фундаментом меня попросили настелить под вспененную подложку пароизоляционную пленку с перфорацией. Знаете, в такой гидроизоляции виден глубокий смысл. При должной изолированности первого этажа постройки и проникновения остаточной влажности в финишный слой чернового пола, эту самую оставшуюся влагу такая пароизоляция способна рассеивать дозированно. Помним, что пробковая, хвойная подложка, туплекс могут по своей конструкции справиться с незначительным количеством влаги, рассеивая ее внутри своей структуры.

Стелить пароизоляцию или не стелить под ламинат или паркетную доску решать Вам, уважаемые читатели, а ниже приведу краткую таблицу применения защитной пленки.

Устройство теплого пола под ламинат на балконе

Все большее количество обладателей квартир в многоэтажных домах используют пространство балкона или лоджии в качестве полезной площади. Чаще всего там устраивается кабинет, зимний сад или небольшое место для отдыха. Чтобы использовать такое помещение с комфортом в течение всего года, вполне логичным будет оснастить его подогревом пола.

Сложность обустройства обогрева заключается в ограниченном пространстве и конструктивной особенности балкона. Одним из вариантов для организации теплого пола можно выбрать применение кабеля. Учитывая, что такой теплый пол требует устройства стяжки, поверх него на балконе можно будет уложить любое напольное покрытие, в том числе и ламинат.

Чтобы не утяжелять вес балконной конструкции, можно в качестве теплого пола применить пленочный обогрев. Для этого достаточно будет пары полос инфракрасного теплого пола без стяжки под ламинат. Если на балконе или лоджии планируется установка мебели, термопленку под ней не располагают. Все работы ведутся в соответствии с инструкцией по укладке теплого пола. Регулятор температуры настраивается вручную с учетом погодных условий.

Как выбрать ламинат для разного типа теплого пола

Продавцы могут уверять в абсолютной совместимости ламелей с любым видом обогрева, но это далеко не всегда так. Каждый из вариантов систем отопления обладает своими особенностями эксплуатации, которые стоит учесть при выборе финишного покрытия.

Ламинат на электрический теплый пол

В качестве теплоносителя используются электрические кабеля разного сечения. Они укладываются на направляющие элементы в форме змейки или спирали, есть заводские модели в матах, которые нужно только разложить. Укладывать электрический кабель не сложно, все работы можно выполнить самостоятельно.

Как и в других системах подогрева, питающихся от электричества, предусмотрена возможность установки термостата. Владелец сможет контролировать степень обогрева, включать таймер, устанавливать граничную температуру.

Среди недостатков стоит выделить дорогое обслуживание и невысокую безопасность (по сравнению с другими вариантами). Понятное дело, не будет работать электрический теплый пол во время перебоев подачи электричества. Для эффективности обогрева и для выравнивания пола потребуется бетонная стяжка.

Кабельный обогрев требует бетонной стяжки

Основные требования к ламинату на электрический теплый пол:

Высокие показатели теплопроводности;
стойкость к истиранию;
прочность к механическому воздействию;
трудновоспламеняемость.

А также обратите внимание есть статья на тему » Электрический тёплый пол под ламинат: какой лучше выбрать, виды и укладка «

Ламинат на инфракрасный теплый пол

Это пленочный материал с токопроводящими полосками на поверхности. Именно для укладки на инфракрасную пленку хорошо подойдут ламели. Изначально инфракрасный теплый пол разрабатывался как раз для монтажа под тонкие древесные покрытия.

Идеальная сочетаемость обогрева и покрытия обеспечивает высокую эффективность при равномерном обогреве всей площади комнаты. Пленка очень тонкая, поэтому не создает неровностей, для нее даже не обязательна стяжка. Использование ИК системы обогрева более экологичное (не сушит воздух) и экономичное (тратит минимум энергии на нагрев воздуха) решение.

Инфракрасная пленка – эффективный вариант обогрева

В большинстве случаев именно ИК пленка будет лучшим вариантом, но стоит учесть, что ее стоимость достаточно высокая, а для помещений с высоким уровнем влажности она не подойдет. Никуда не девается и зависимость от стабильности подачи электричества.

Основные требования к ламинату на ИК пленку:

Соответствие укладки на ИК теплый пол (указывается на маркировке или в инструкции);
высокая износостойкость (минимум 32 класс);
толщина ламелей около 8-9 мм.

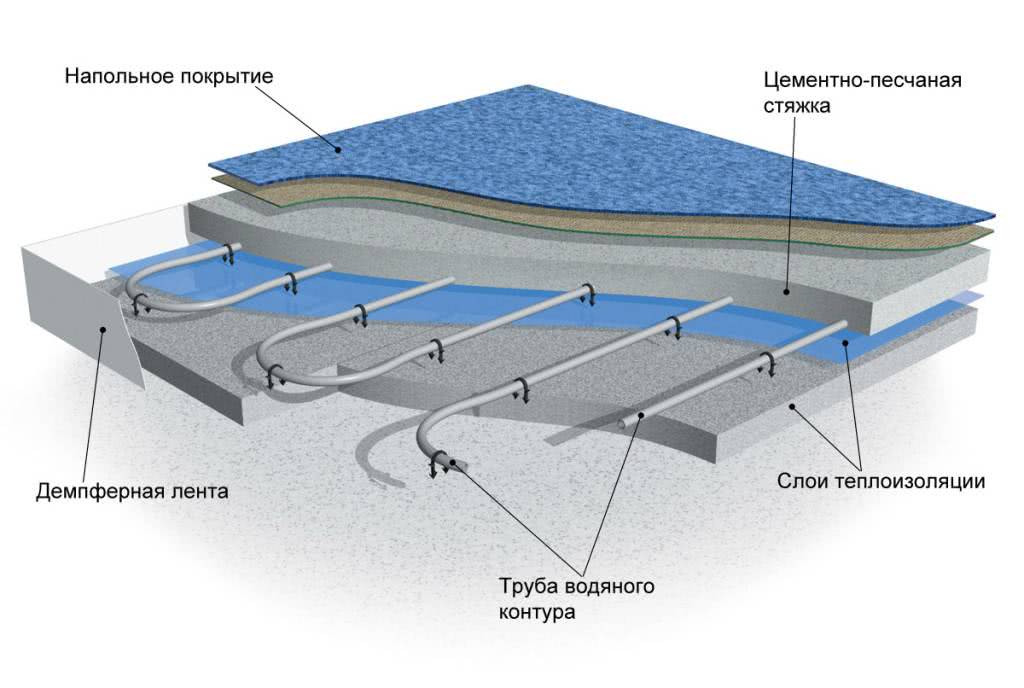

Ламинат на водяной теплый пол

Доступная цена делает данный вид обогрева особенно популярным в частных домах, где большие площади помещений. Если придерживаться рекомендацией по монтажу, то пол с водяным контуром прослужит долго.

Кроме доступной цены пол с водяным контуром отличается легкостью в обслуживании и безопасностью. Также он обычно не зависит от подачи электричества, поэтому используется в поселках, где с этим есть проблемы.

После укладки водяного контура обязательна бетонная стяжка

При выборе в магазине материала для укладки на водяной контур нужно уделить внимание таким характеристикам:

Пиктограмма соответствия (обозначается надписью «H20» или «Warm Wasser»);
влагостойкость (изображение с водопроводным смесителем);
прочность (желательно применять материал 33 класса);
толщина ламината от 8 мм.

Подробнее читайте в статье » Ламинат для теплого водяного пола: выбираем, монтируем и эксплуатируем «

Ламинат со встроенной системой подогрева

Если нет желания долго сравнивать плюсы и минусы других видов полов и выбирать сочетаемые материалы, можно взять готовую конструкцию. Нагревательные элементы расположены внутри ламелей, что значительно упрощает процесс укладки.

Данный вид покрытия обладает такими плюсами:

Близость к поверхности снижает тепловые потери на 30%.
Скорость работы. Обогреть воздух в большой комнате можно всего за 10 минут.
Возможность выбора оптимального варианта по мощности (от 40 до 70 Вт/м2);
Возможность комбинированной укладки (участки с подогревом и участки без).

Конструкция ламината со встроенным подогревом

Среди минусов стоит выделить высокую цену и труднодоступность, ведь такое напольное покрытие есть далеко не в каждом строительном магазине.

Принцип работы

Система представляет собой тонкую пленку, между слоями которой уложены карбоновые полосы. Именно они являются нагревающими элементами. Укладка выполняется на заранее подготовленное основание, система подключается к электросети и начинает греться. Обогрев всех расположенных вокруг пленки элементов происходит за счет ИК-излучения.

Конструкция ИК-пола

За счет небольшой толщины пленки поверхность пола нагревается очень быстро и выключается терморегулятором, работая порядка 20 минут в час. При снижении температуры в помещении система снова начинает работу и прогревает основание. По сравнению с иными типами обогревателей, ИК-пол отличается большим КПД, потребляя совсем немного электроэнергии.

Сравнение водяного и пленочного пола

Система может применяться в любых помещениях с учетом расстановки мебели: под крупные и тяжелые объекты пленка не ложится. Проще использовать ее только в тех местах, где ноги контактируют с поверхностью плитки, к примеру, на выходе из ванной.

Можно ли использовать листы фанеры на теплый пол Преимущества фанерных полов

Многие жильцы многоэтажек и частных домов испытывают неприятные ощущения от охлажденных напольных покрытий, по которым невозможно ходить босиком. Поэтому вполне логично желание утеплить полы. Многие укладывают фанеру на теплый пол, на которую впоследствии настилают финишное покрытие (ламинат, плитку, прочие).

Какие виды фанеры применяют для обогреваемого пола?

Производители выпускают большое количество сортов, разновидностей фанеры. Поэтому потребители задаются вопросами, а можно ли ее применять для укладки теплых полов, какие виды применяются? Отметим, что все виды пригодны для использования в установке теплого пола (на лаги, на деревянный пол, бетон), но подбирать материал стоит индивидуально, по каждому конкретному случаю.

Выделяют пять сортов материала, причем некоторые из них влагостойкие. Чтобы изготовить фанеру 1 сорта, применяют шпон только из березы, дуба, бука, на нем нельзя найти сучки. Такие материалы укладывают на пол, но их стоимость высокая, и конструкция полов будет затратной.

Для обустройства теплого пола больше подходит второсортный материал, при этом качество не страдает, да и по кошельку не ударит.

Достоинства фанерных полов

С помощью фанерного материала делают промежуточное основание хорошего качества для отопления пола. Когда для чистовой отделки кладут штучный паркет, паркетную доску, крепящиеся к черновому основанию саморезами, на клеевую смесь, то дополнение из листов фанеры обязательно.

Профессионалы советуют положить такой «пирог» пола даже тогда, когда в роли декоративного покрытия используется ламинат, линолеум. При таком положении материалов на фанеру ложится роль тепло- и шумоизоляции.

К общим преимуществам фанеры в обустройстве теплых полов относятся:

Прочностные характеристики,
Экологичность материала,
Приемлемая стоимость, что касается покупки, работы,
В ассортименте есть влагостойкие виды для использования в помещениях с повышенной влажностью,
Материал легко обрабатывается и обслуживается.

Применение фанеры для обогреваемых полов не так эффективно, из-за ее плохой проводимости тепла. Следовательно, теплый пол под теплоизоляционную фанеру придется использовать на полную мощность, чтобы тепло просачивалось через дерево, а это приведет к повышению затрат на отопление. А чтобы эффект от теплого пола был максимальным, рекомендуется выбрать подходящий вариант укладки конструкции.

Монтаж напольного подогрева на фанерной основе, в отличие от традиционной методики укладки, делается без жесткой фиксации. Листы материала крепятся при таком способе монтажа крепежными скобами из металла. Это дает возможность расширяться шпону из древесины при увеличении влажности, исключает появление вздутия, щелей.

Чтобы выполнить монтаж промежуточного фанерного настила, используется несколько методов:

На стяжку из бетона укладывают материал толщиной в 1,2 см,

Внимание! Фанерные листы крепят к бетону с помощью дюбель-гвоздей, клеевого раствора

На основание из деревянных лаг применяются толстые листы толщиной 2 см в 2 слоя с разбежкой швов,
На старые деревянные полы применяют материал любой толщины.

Монтировать теплый водяной пол под фанеру мастера не рекомендуют, так как это малоэффективно, и появляется опасность повреждения, протечки труб теплоносителя. И если такое произойдет, то всю промокшую, испорченную фанеру придется выбросить. Поэтому для таких полов лучше подбирать другое финишное покрытие.

Устанавливая теплый электрический пол с применением фанеры, а потом укладки ковролина, линолеума, стоит учесть некоторые особенности. Для монтажа рекомендуется использовать комплектующие пленочного теплого пола от одного производителя, что предотвращает появление проблем с использованием покрытия.

Сборка теплого пленочного пола напоминает «пирог»:

На основном полу укладывают теплоотражатель,
Затем настилают слой термопленки,
Укладывают полиэтиленовую пленку,
Потом монтируют жесткое покрытие, обеспечивая выравнивание,

Внимание! Не рекомендуется использование листов ДСП, ДВП, ОСБ – они не дают ровной поверхности, могут прогибаться

Фанерные листы закрепляют саморезами к основному покрытию, стыки шпаклюют,
Через 2 суток настилают финишное покрытие.

Человеку, который решил делать отопительную систему пола, стоит помнить, что применять фанеру на систему теплый пол можно. Только следует строго следить за основанием перед укладкой – оно должно быть идеально сухое, иначе фанера впитает влагу, и конструкция придет в негодность.

Какой теплый пол выгоднее электрический или водяной

Вообще, затраты на отопление зависят в первую очередь от количества тепла, которое дом или квартира теряют. Поэтому для уменьшения затрат в схеме пола укладывают утеплитель. Но стоимость энергии — одна из составляющих затрат. А еще есть затраты на монтаж.

Какой теплый пол экономичнее на стадии эксплуатации? При использовании дешевле получается водяной теплый пол. Его обычно монтируют в дополнение к радиаторам, как дополнительный источник тепла. Гораздо реже — он единственное отопление. В любом случае, система все равно работает — с теплым полом или без, ей надо выдать требуемое количество тепла. Если теплого пола не будет, больше тепла будет идти через радиаторы.

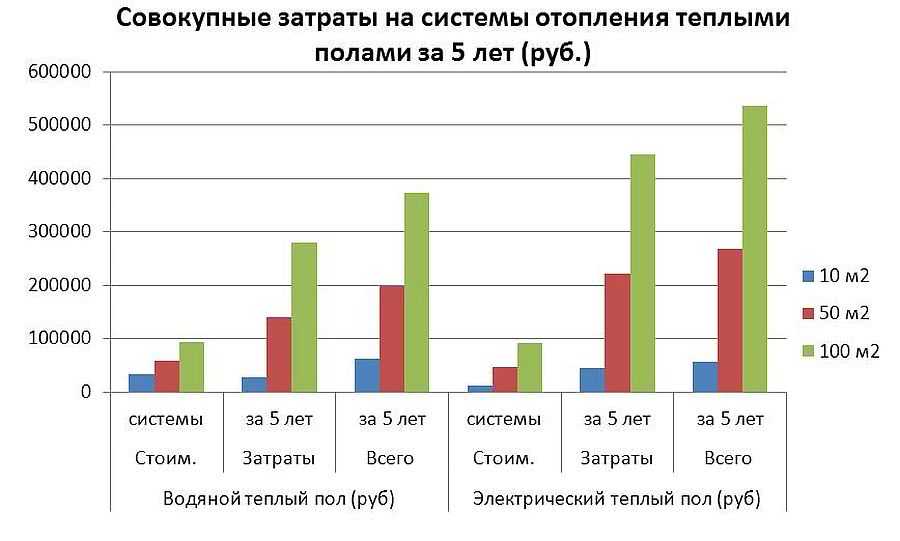

Диаграмма затрат на теплые полы. Но что-то затраты на устройство электрического слишком высокие. Видимо, взяты для кабеля в стяжке

Как обстоит дело с электрическим теплым полом? Обычно он нужен как средство для повышения комфорта или когда основное отопление не справляется с задачей в самый холодный период. Монтаж электрических элементов гораздо проще, не требует таких больших затрат. Если основание прочное и ровное, кабельные маты и пленочный пол укладываются непосредственно под покрытие. Маты в слой клея, а пленочный нагреватель на подложку, даже если это кабельный нагреватель, который укладывается в стяжку. Минимальный слой стяжки меньше, чем при использовании труб с теплоносителем, а значит меньше и расходы.

Монтаж сухого теплого пола

Если Вы имеете свой дом с автономной системой отопления и хотите установить теплый пол на деревянную основу, то это возможно. Используется «сухая» технология, основанная на применении теплообменных профильных пластин из металла. Однако, многие утверждают, что такой способ малоэффективен, лучше использовать способ с трубами, залитыми стяжкой. Необходимо будет создавать каналы-пазы для труб, устанавливать специальное оборудование.

Процесс сборки сухих теплых полов намного проще, чем по бетону. Необходимо соблюдать определенные требования при монтаже:

Замените изношенные доски, очистите пол от грязи.
Произведите антисептическую пропитку.
Замажьте щели шпатлевкой для древесины, выполните тонкую стяжку там, где есть большие перепады уровня пола или застелите всю поверхность фанерой или листами OSB, плотно подгоняя их друг к другу.
Утеплитель можете расположить под полом между лагами.
Расстелите пленку из полиэтилена (толщина 200 мкр) для гидроизоляции, при помощи скотча соедините стыки.
Разложите демпферную ленту по краям.
Маты плотно приложите к стенам и скрепите замками.
Клеем обработайте стыки, дайте высохнуть.
Разметьте укладку труб, диаметр которых 16 мм на 80 м длины контура «змейкой» и 20 мм на 100 м контура «спиралью».
Теплораспределительные пластины из металла (алюминия, стали или меди) поместите в пазы или между бобышками, положите в их отверстия трубы. Между пластинами не оставляйте зазоры. Для выравнивания всей системы на местах изгибов разместите подложки из полиэтилена.
Всю систему застелите специальной пленкой, куски скрепите при помощи скотча.
Положите ГВЛ или фанеру и скрепите листы между собой саморезами. Используйте шахматный порядок при укладке 2 слоя, стыки соедините клеем ПВА.
Положите подложку на водяной теплый пол, затем пластины ламината.
