Поперечное сечение проводника

Параллельное соединение проводов электропроводки

Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм², а нужен по расчетам 10 мм². Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек.

В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.

Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.

Источники

• https://electric-220.ru/sechenie-provoda-kabelja-po-diametru-formula-tablica
• https://proprovoda.ru/provodka/provoda-i-kabelya/poperechnoe-sechenie-provodnika.html
• https://www.boncom.by/papers/raschet-secheniya-kabelya
• https://220.guru/electroprovodka/provoda-kabeli/kak-uznat-sechenie.html

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.

Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:

7 А + 8 А + 3 А + 4 А = 22 А

С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.

Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

Как определить сечение кабеля по диаметру, формула, таблица

Самым главным при монтаже электропроводки — это подобрать качественный кабель, ведь всегда с легкостью можно заменить розетку, или выключатель, а заменить прогоревший кабель будет затруднительно, не говоря уже о том, какие могут быть последствия от этого. Очень часто сечение кабеля отличается от заявленного производителем, ведь уменьшение сечения позволяет недобросовестным производителям экономить на самой дорогой составляющей — меди. Чтоб не стать жертвой обмана желательно перед покупкой кабеля измерить его сечение самому, а как определить сечение кабеля по диаметру тремя простыми способами мы расскажем в этой статье.

Способ №1 — с помощью штангенциркуля или микрометра

С помощью штангенциркуля или микрометра замеряется диаметр зачищенной от изоляции токопроводящей жилы кабеля. Замер желательно произвести на нескольких участках жилы, а также на всех жилах кабеля, и записать наименьшие показатели. Если производить замеры с помощью микрометра, то замер нужно производить на ровном участке жилы, так показатели будут более точными.

• Как известно из школьного курса математики площадь круга (а в нашем случае это будет площадь сечения кабеля) исчисляется по формуле S=πR² и если эту формулу упростить делением числа π на 4, то в результате получим формулу по которой можно определить сечение кабеля по диаметру:
• По этой формуле можно с легкостью посчитать сечение токопроводящей жилы, например: при измерении диаметра токопроводящей жилы мы получили значение 1,6 мм, умножаем 0,785*1,6*1,6=4,009466 мм², получается это кабель сечением 4 квадрата.

Способ №2 — с помощью линейки

Что делать если под рукой нет ни штангенциркуля, или, том более микрометра, как определить сечение кабеля по диаметру без этих инструментов? На помощь придет старый и проверенный способ измерения с помощью линейки и карандаша.

Принцип измерения с помощью данного способа состоит в следующем: очищенная жила наматывается на карандаш, как показано на рисунке ниже. Минимальное количество витков должно быть 15-20, но тут тоже нужно исходить из толщины проводника, если он слишком тонкий то желательно намотать витков побольше.

Чтоб уменьшить погрешность измерения, витки нужно наматывать как можно плотнее. Далее с помощью линейки измеряем длину намотанного провода и разделяем на количество витков, получаем диаметр жилы, все просто.

С помощью известной уже нам формулы определяем сечение кабеля по диаметру. Для наглядности приведем пример: допустим мы намотали 20 витков провода, и получили результат 19,6 мм, делим это число на количество витков 20, и получаем диаметр 0,98 мм. С помощью формулы рассчитываем: 0,785*0,98*0,98=0,753914 мм², округляем, и получаем 0,75 квадратов.

Недостаток данного способа определения сечение кабеля по диаметру в том, что с его помощью будет затруднительно намотать провод с большим сечением, а вот для малых сечений этот метод наоборот даст более точный результат. К тому же нужно будет наверняка купить для проверки кусок провода, ведь никакой продавец не позволит проводить у себя такие эксперименты.

Способ №3 — с помощью таблицы

Самый простой способ определить сечение кабеля по диаметру, но все таки потребуется измерительный инструмент штангенциркуль, или микрометр. Измеряем толщину диаметра жилы, и с помощью таблицы определяем сечение.

В заключении нужно сказать, что важно также обращать внимание на состав токопроводящей жилы, чаще всего подделывают провода и кабеля с медной жилой. Покупайте кабельную продукцию у проверенного продавца

Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей

Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей.

Если хотите задать вопрос связанный с вопросом выбора кабельной продукции, то Вы всегда можете проконсультироваться с нашими консультантами, достаточно всего лишь связаться с нами через форму обратной связи, либо заказать обратный звонок.

Площадь поперечного сечения как электротехническая величина

От поперечного сечения зависит токопроводимость провода В качестве примера сечения можно рассмотреть распил изделия под углом 90 градусов относительно поперечной оси. Контур фигуры, получившейся в результате, определяется конфигурацией объекта. Кабель имеет вид небольшой трубы, поэтому при распиле выйдет фигура в виде двух окружностей определенной толщины. При поперечном рассечении круглого металлического прута получится форма круга.

В электротехнике площадь ПС будет значить прямоугольное сечение проводника в отношении к его продольной части. Сечение жил всегда будет круглым. Измерение параметра осуществляется в мм2.

Начинающие электрики могут перепутать диаметр и сечение элементов. Чтобы определить, какая площадь сечения у жилы, понадобиться учесть его круглую форму и воспользоваться формулой:

S = πхR2, где:

• S – площадь круга;
• π — постоянная величина 3,14;
• R – радиус круга.

Если известен показатель площади, легко найти удельное сопротивление материала изготовления и длину провода. Далее вычисляется сопротивление тока.

Для удобства расчетов начальная формула преобразуется:

1. Радиус – это ½ диаметра.
2. Для вычисления площади π умножается на D (диаметр), разделенный на 4, или 0,8 умножается на 2 диаметра.

Для чего учиться делать расчеты?

Прежде всего, осуществление таких математических действий требуется для обеспечения безопасности помещения. Любой кабель или провод являются основными средствами для передачи и распределения тока, подводящего к электрическим приборам.

Практически каждый день, электрику необходимо подключить где-то электрическую кухонную плиту, починить розетку, установить новый светильник. Одним словом, необходимость произвести расчет сечения провода обусловлено обеспечением постоянного притока электроэнергии и избежание различных неприятных ситуаций, которые включают в себя некоторые повреждения в самой электрической проводке.

Если осуществить подключение прибора по кабелю и сечение выбранных проводов будет небольшим, неспособным в нужных объемах обеспечивать нормальное функционирование прибора, в таком случае сам кабель будет перегреваться, что, в свою очередь, приводит к медленному разрушению изоляции. Как следствие возможного возникновения короткого замыкания. В результате снижения надежности и срока службы эксплуатации электропроводки в помещении резко упадет или, более того, исчезнет, то есть сгорит.

Наиболее распространенной бытовой ситуацией, на сегодняшний день, является попытка сэкономить на стоимости провода, что неизбежно приводит к возникновению коротких замыканий или пожаров.

Именно по этой причине, перед тем как осуществлять электрическую проводку кабеля, выбрать сечение используемых проводов по всей квартире необходимо определить:

• количество бытовых приборов, которые будут находиться в квартире;
• суммарную мощность и потребляемую нагрузку приборов с учетом небольшого запаса;
• осуществить математические расчеты;
• определить тип и сечение необходимых проводов.

S=π*d²/4

d – диаметр.

Не стоит также забывать удельное сопротивление. Оно зависит от материала, из которого сделаны провода. Удельное сопротивление алюминия больше, чем меди. Значит, при одинаковой площади сильнее нагреваться будет алюминий. Сразу становится понятно, почему алюминиевые провода рекомендуют брать большего сечения, чем медные.

Чтобы каждый раз не вдаваться в длинный расчет сечения кабеля, были разработаны нормы выбора сечения проводов в таблицах.

Расчет сечения провода по мощности и току

Расчет сечения провода зависит от суммарной мощности, потребляемой электрическими приборами в квартире. Ее можно рассчитать индивидуально, или воспользоваться средними характеристиками.

Для точности расчетов составляют структурную схему, на которой изображены приборы. Узнать мощность каждого можно из инструкции или прочитать на этикетке. Наибольшая мощность у электрических печек, бойлеров, кондиционеров. Суммарная цифра должна получиться в диапазоне приблизительно 5-15 кВт.

Это интересно: Как выбрать металлочерепицу «Монтеррей»

Где искать данные по мощности и току

Мощность и ток можно найти в паспорте к оборудованию. Но если книжечка где-то потерялась, есть другие способы сбора информации. На крупной бытовой технике на задней стенке крепится еще шильдик (металлическая пластинка) или наклейка, на которых указаны основные параметры. Обычно присутствует и мощность, и токовые характеристики.

Еще вариант — найти подобную модель в интернете, посмотреть ее данные там. Ну, и если совсем ничего не нашли, или определить диаметр кабеля надо для строящегося дома и техники еще нет в наличии, можно взять усредненные данные из таблиц. Одну приведем ниже.

Мощность бытовых приборов

При анализе табличных данных можно заметить, что некоторые виды техники дают с очень большим разбросом параметров. Какие данные брать в этом случае? Можно — средние, можно — максимальные. Зависит от вашего желания и от того, насколько мощную технику вы планируете установить. Но, как говорили раньше, в случае с электропроводкой, которая закладывается на десятилетия, лучше считать максимум.

Выбор сечения провода (кабеля) по мощности – таблица

Пример.

Возьмем однокомнатную квартиру. Какими электроприборами мы пользуемся? Ниже вы увидите таблицу, в которой указаны электроприборы и инструменты, используемые в быту:

Таблица 1.

Подсчитаем общую потребляемую мощность электроприборов, используемых в однокомнатной квартире. Возьмем по минимуму:

• Лампы энергосберегающие – 14 штук по 15 Вт;
• Телевизор – 200 Вт;
• Аудиосистема – 150 Вт;
• Компьютер – 500 Вт;
• Принтер лазерный – 300 Вт;
• Холодильник – 500 Вт;
• Стиральная машина – 2000 Вт;
• Электрочайник – 2000 Вт;
• Кофеварка – 1000 Вт;
• СВЧ печь – 2000 Вт;
• Пылесос – 1200 Вт;
• Утюг – 1000 Вт;
• Кондиционер – 2000 Вт.

Произведем подсчет:

14 × 15 = 210 Вт (лампы энергосберегающие);

210 + 200 + 150 + 500 + 300 + 500 + 2000 + 1000 + 2000 + 1200 + 1000 + 2000 = 11 060 Вт = 11,06 кВт

Мы подсчитали общую нагрузку, которую может потреблять квартира, но этого не будет никогда. Почему? Представьте себе, что вы включили одновременно все электроприборы. Может такое быть с вами? Конечно нет. Зачем вам включать, например, одновременно телевизор, аудиосистему, пылесос и кондиционер зимой или другое сочетание бытовых приборов. Конечно вы делать этого не будите.

К чему я это все пишу, а к тому, что существует так называемый коэффициент одновременности, который равен̴̴̴ ~ 0.75.

11,06 × 0,75 = 8,295 ~ 8,3 кВт. Такую максимальную нагрузку вы сможете подключить, имея электроприборы, перечисленные выше, короткое время. Это для информации.

Но для расчета сечения провода (кабеля), все-таки нужно брать общую нагрузку без коэффициента. Для данного примера 11, 06 ~ 11 кВт.

Данный подсчет мы сделали для вводного провода (кабеля), который будет питать всю квартиру напряжением 220 В.

Таблица выбора сечения жил провода (кабеля) по мощности и току

Таблица 2.

Как пользоваться таблицей? Смотрим в таблицу и выбираем «Медные жилы проводов и кабелей» > «Напряжение 220 В» > «Мощность, кВт», так как у нас общая мощность 11 кВт, выбираем всегда с запасом и получаем 15,4 что соответствует сечение 10 мм². Смотрите ниже:

Советую всегда брать сечение жилы (мм²) кабеля с запасом, потому что жилы кабеля не будут нагреваться при большой нагрузки и в будущем возможно вы увеличите свой арсенал бытовых электроприборов и инструментов не только в количестве, но и по мощности.

Глядя на эту таблицу также можно определить сечение медного проводника для напряжения 380 В, а также алюминиевого на 220 и 380 В.

380 В (3 фазы и нуль) применяется для подключения коттеджей и там, где без трехфазной системы нельзя обойтись, например, подключение 3-х фазных электродвигателей, калориферов, холодильных установок и другое.

Давайте посмотрим какое сечение проводника нужно для каждого в отдельности электроприбора на 220 В зная его мощность по паспорту:

Таблица 3.

Ниже представлена таблица применения медных проводов (кабелей) по сечению:

Таблица 4.

Возможная поправка сечения жилы на сопротивление линии

Любой проводник обладает собственным сопротивлением – об этом мы говорили в самом начале статьи, когда приводили значения удельного сопротивления материалов, меди и алюминия.

Оба этих металла обладают весьма достойной проводимостью, и на участках небольшой протяженности собственное сопротивление линии не оказывает сколь-нибудь значимого влияния на общие параметры цепи. Но если планируется прокладка линии большой протяженности, или, например, изготавливается удлинитель-переноска большой длины для работы на значительном удалении от дома, то собственное сопротивление желательно просчитать, и сравнить вызываемое им падение напряжения с напряжением питания. Если падение напряжения получается более 5% от номинала напряжения в цепи, правила эксплуатации электроустановок предписывают брать кабель с жилами большего сечения.

Например, изготавливается переноска для сварочного инвертора. Если сопротивление самого кабеля будет чрезмерным, провода под нагрузкой будут сильно перегреваться, а напряжения и вовсе может оказаться недостаточно для корректной работы аппарата.

Собственное сопротивление кабеля можно вычислить по формуле:

Rk = 2 × ρ × L / S

Rk — собственное сопротивление кабеля (линии), Ом;

2 — длина кабеля удваивается, так как учитывается весь путь прохождения тока, то есть «туда и обратно»;

ρ — удельное сопротивление материала жил кабеля;

L — длина кабеля, м;

S — площадь поперечного сечения жилы, мм².

Предполагается, что нам уже известно, с каким током придется иметь дело при подключении нагрузки — об этом уже не раз рассказывалось в настоящей статье.

Зная силу тока, несложно по закону Ома вычислить падение напряжения, а затем сравнить его с номиналом.

Ur = Rk × I

ΔU (%) = (Ur / Uном) × 100

Если проверочный результат получается более 5%, то следует увеличить сечение жил кабеля на один шаг.

Быстро провести такую проверку поможет еще один онлайн-калькулятор. Дополнительных пояснений он, думается, не потребует.

Калькулятор проверки падения напряжения на линии большой протяженности

Перейти к расчётам

Как уже говорилось, при значении до 5% можно ничего не менять. Если получается больше – увеличивается сечение жилы кабеля, также с последующей проверкой.

*  *  *  *  *  *  *

Итак, были рассмотрены основные вопросы, касающиеся необходимого сечения кабеля в зависимости от планируемой нагрузки на него. Читатель волен выбрать любой из предлагаемых способов расчета, какой ему больше понравится.

Завершим статью видеосюжетом на эту же тему.

Это интересно: Как правильно утеплить мансарду изнутри: раскладываем по полочкам

Многожильный провод

Кабель ПВС для подключения электроинструмента и электроприборов производится гибким, так как все жилы являются многопроволочными. Измерение диаметра жгута одновременно даст неправильный результат, поскольку внутри есть воздушные зазоры. Правильный принцип расчета тот же, что и для кабеля.

Жилу следует распушить, пересчитать, сколько в ней проволочек, а затем измерить диаметр одной из них. Зная их общее количество в жиле, можно рассчитать общее сечение по предыдущей формуле. Только замеры лучше производить микрометром. Им удобней пользоваться, так как штангенциркуль легко продавливает тонкие проволочки.

Площадь поперечного сечения проводника

В последние годы отмечается заметное понижение качественных характеристик изготавливаемой кабельной продукции, в результате чего страдают показатели сопротивления — сечение проводов. Диаметр любого проводника в обязательном порядке должен обладать соответствием всем заявленным производителем параметрам.

Любое отклонение, составляющее даже 15-20 %, может стать причиной значительного перегрева электрической проводки или оплавления изоляционного материала, поэтому выбору площади или толщины проводника нужно уделять повышенное внимание не только на практике, но и с точки зрения теории

Поперечное сечение проводников

Параметры, наиболее важные для правильного выбора сечения проводника, отражены в следующих рекомендациях:

толщина проводника — достаточная для беспрепятственного прохождения электротока, при максимально возможном нагреве провода в пределах 60 °C;
сечение проводника — достаточное для резкого понижения напряжения, не превышающего допустимые показатели, что особенно важно для очень длинной электропроводки и значительных токов.

Особое внимание требуется уделять максимальным показателям рабочего температурного режима, при превышении которого проводник и защитная изоляция приходят в негодность. Сечением используемого проводника и его защитной изоляцией должна в обязательном порядке обеспечиваться полноценная механическая прочность и надежность электрической проводки.. Сечением используемого проводника и его защитной изоляцией должна в обязательном порядке обеспечиваться полноценная механическая прочность и надежность электрической проводки

Сечением используемого проводника и его защитной изоляцией должна в обязательном порядке обеспечиваться полноценная механическая прочность и надежность электрической проводки.

Зависимость тока, мощности и сечения жил

Измерить и произвести расчеты площади сечения кабеля по диаметру жилы недостаточно. Перед прокладкой проводки или иных типов электросетей необходимо также знать пропускную способность кабельной продукции.

• Выбирая кабель, необходимо руководствоваться несколькими критериями:
• сила электротока, которую будет пропускать кабель;
• мощность потребителей;
• токовая нагрузка, оказываемая на кабель.

Мощность

Самым важным параметром при электромонтажных работах (в частности прокладке кабелей) является пропускная мощность. От сечения проводника зависит максимальная мощность передаваемой по нему электроэнергии

Поэтому крайне важно знать общую мощность источников потребления энергии, которые будут подключены к проводу

Обычно производители бытовой техники, приборов и иных электротехнических изделий указывают на этикетке и в прилагаемой к ним документации максимальную и среднюю мощность потребления.

Например, машина для стирки белья может потреблять электроэнергию в диапазоне от десятков Вт/ч при режиме полоскания до 2,7 кВт/ч при нагреве воды.

Соответственно, к ней должен подключаться провод с тем сечением, которого хватит для передачи электроэнергии максимальной мощности. Если к кабелю подключается два и более потребителя, то общая мощность определяется путем сложения предельных значений каждого из них.

Усредненная мощность всех электроприборов и осветительных устройств в квартире редко превышает 7500 Вт для однофазной сети. Соответственно, сечения кабелей в электропроводке необходимо подбирать под это значение.

Рекомендуется округлять сечение в сторону увеличения мощности из-за возможного увеличения потребляемой электроэнергии в будущем. Обычно берут следующую по числу площадь сечения от рассчитанной величины. Так, для значения общей мощности 7,5 кВт необходимо использовать медный кабель с сечением жилы 4 мм2, который способен пропустить около 8,3 кВт. Сечение проводника с алюминиевой жилой в таком случае должно быть не менее 6 мм2, пропускающее мощность тока от 7,9 кВт.

В индивидуальных жилых постройках нередко применяется трехфазная система электроснабжения на 380 В. Однако большая часть техники не рассчитана на такое электронапряжение. Напряжение в 220 В создается посредством их подсоединения в сеть через нулевой кабель с равномерным распределением токовой нагрузки на все фазы.

Электроток

Зачастую мощность электрооборудования и техники может быть не известна владельцу из-за отсутствия этой характеристики в документации или полностью утерянных документов, этикеток. Выход в такой ситуации один – произвести расчет по формуле самостоятельно.

Мощность определяется по формуле:

P = U*I

• где:
• Р – мощность, измеряемая в ваттах (Вт);
• I – сила электротока, измеряемая в амперах (А);
• U – приложенное электронапряжение, измеряемое в вольтах (В).

• Когда неизвестна сила электротока, то ее можно измерить контрольно-измерительными приборами:
• амперметром;
• мультиметром;
• токоизмерительными клещами.

После определения потребляемой мощности и силы электротока можно посредством нижеприведенной таблицы узнать необходимое сечение кабеля.

Нагрузка

Расчет сечения кабельных изделий по токовой нагрузке необходимо производить для дальнейшей защиты их от перегрева. Когда по проводникам проходит слишком большой электроток для их сечения, то может происходить разрушение и оплавление изоляционного слоя.

Предельно допустимая длительная токовая нагрузка – это количественное значение электротока, который сможет пропускать кабель достаточно долго без перегревов. Для определения этого показателя изначально необходимо просуммировать мощности всех энергопотребителей.

После этого произвести вычисления токовой нагрузки по формулам:

однофазная сеть:  I = P_∑*Ki/U

трехфазная сеть:  I = P_∑*Ki/(√3*U)

• где:
• P_∑ – общая мощность энергопотребителей;
• Ki – коэффициент, равный 0,75;
• U – электронапряжение в сети.

Выбор сечения кабеля по мощности

Рассматривать далее буду квартиру, так как на предприятиях люди грамотные и всё знают. Чтобы прикинуть мощность необходимо знать мощность каждого электроприемника, сложить их вместе. Единственным минусом при выборе кабеля большего сечения, чем необходимо, является экономическая нецелесообразность. Так как больший кабель больше стоит, но меньше греется. А если выбрать правильно то выйдет и дешевле и греться не будет сильно. В меньшую же сторону округлять нельзя, так как кабель будет больше греться от протекания в нем тока и быстрее придет в неисправное состояние, которое может повлечь за собой неисправность электроприбора и всей проводки.

Первым шагом при выборе сечения кабеля будет определение мощности подключенных к нему нагрузок, а также характер нагрузки — однофазная, трехфазная. Трехфазная это может быть плита в квартире или станок в гараже в частном доме.

Если все приборы уже приобретены, то можно узнать мощность каждого по паспорту, который идет в комплекте, или, зная тип, можно найти в интернете паспорт и посмотреть мощность там.

Если приборы не куплены, но покупать их входит в ваши планы, то можно воспользоваться таблицей, где занесены наиболее популярные приборы. Выписываем значения мощностей и складываем те величины, которые одновременно могут включаться в одну розетку. Приведенные ниже значения носят справочный характер, при расчете следует брать большее значение (если указан диапазон мощности). И всегда лучше посмотреть в паспорт, чем брать средние показатели из таблиц.

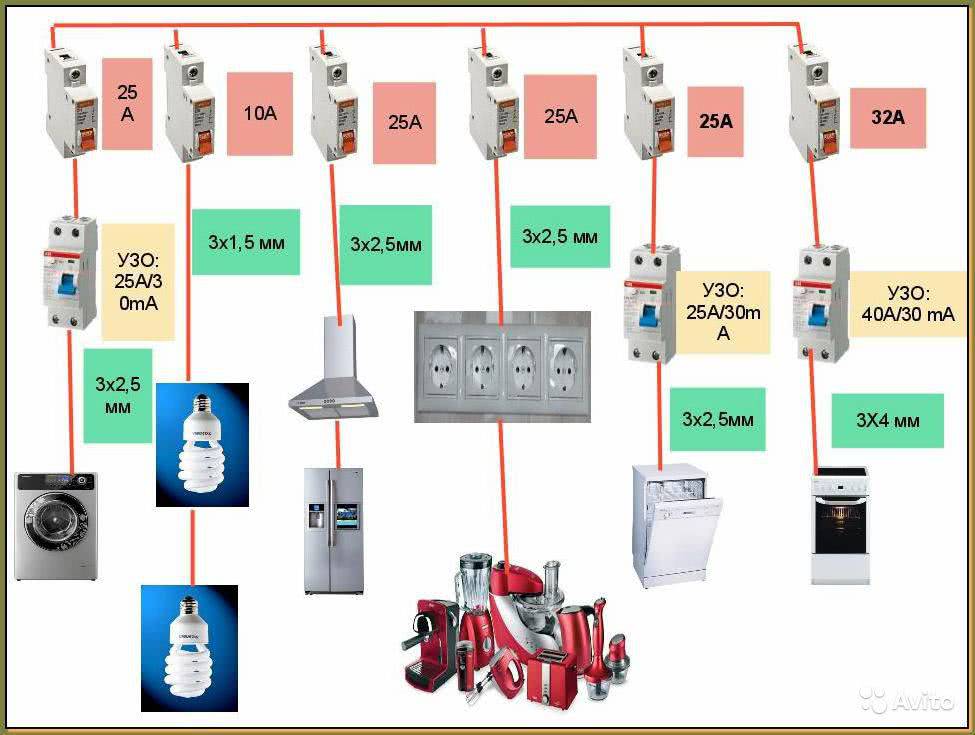

Выключатели, которые идут после вводного удобно разделять на группы. Отдельные выключатели для питания плиты, стиралки, бойлера и других мощных приборов. Отдельные для питания освещения отдельных комнат, отдельные для групп розеток комнат. Но это в идеале, в реальности бывает просто вводной и три автомата. Но что-то я отвлекся…

Зная значение мощности, которая будет подключаться к данной розетке мы выбираем по таблице сечение с округлением в большую сторону.

За основу возьму таблицы 1.3.4-1.3.5 из 7-го издания ПУЭ. Эти таблицы даны для проводов, шнуров алюминиевых или медных с резиновой и (или) ПВХ изоляцией. То есть то что мы используем в домашней проводке — к данному типу подходит и любимые электриками медные NYM и ВВГ, и алюминиевый АВВГ.

Кроме таблиц нам понадобятся две формулы активной мощности: для однофазной (P=U*I*cosf) и трехфазной сети (та же формула, только еще умножить на корень из трех, который равен 1,732). Косинус принимаем единице, будет у нас для запаса.

Хотя существуют таблицы, где для каждого типа розетки (розетка для станка, розетка для того, для сего) описан свой косинус. Но больше единицы он быть не может, поэтому не страшно, если примем его 1.

Еще перед взглядом в таблицу стоит определиться как и в каком количестве у нас будут проложены наши провода. Варианты есть следующие — открыто или в трубе. А в трубе можно двух- или трех- или четырех одножильных, одного трехжильного или одного двухжильного. Для квартиры нам на выбор либо два одножильных в трубе — это на 220В, либо четыре одножильных в трубе — на 380В. При прокладке в трубе, необходимо, чтобы процентов 40 оставалось свободного пространства в этой самой трубе, это для отсутствия перегрева. Если прокладывать необходимо провода в другом количестве или другим способом то смело открывайте ПУЭ и пересчитывайте для себя, или же выбирайте не по мощности, а по току, о чем пойдет речь чуть позже в этой статье.

Выбирать можно как медный, так и алюминиевый кабель. Хотя, в последнее время большее применение получает медный, так как для одной и той же мощности потребуется меньшее сечение. К тому же медь имеет лучшие электропроводящие свойства, механическую прочность, меньше подвержена окислению, и плюс ко всему срок службы медного провода выше по сравнению с алюминием.

Определились с тем, медь или алюминий, 220 или 380В? Что же, смотрим в таблицу и выбираем сечение. Но учитываем, что в таблице у нас приведены значения для двух или четырех одножильных проводов в трубе.

Посчитали мы нагрузку например в 6кВт для розетки на 220В и смотрим 5,9 мало, хоть и близко, выбираем 8,3кВт — 4мм2 для меди. А если решили алюминий, то 6,1кВт — тоже 4мм2. Хотя выбрать стоит медь, так как ток при таком же сечении будет допустимый на 10А больше.
