Что это такое
Это тестообразная подвижная масса из песка и глины, которая может содержать в себе и твердые фрагменты. Плывуны необязательно имеют однородный состав.
Сцементированные массы песка в толще представляют серьезную опасность для любого строительства. Последствия это ямы, провалы, промоины, неравномерные смещения грунта, разрушение и загрязнение колодцев и скважин.
Схема расположения плывуна и водоносного слоя
Как динамическое явление, плывун способен перемещаться или внезапно появиться в почвах, склонных к образованию таких явлений. Свидетельством его наличия являются провалы и овраги.
Предпосылкой развития плывуна может послужить наличие в почве слоя мелкодисперсионного песка, крупного песка с пылевой смесью и высокие грунтовые воды или источник воды.
Толчком движения массы обычно бывает смещение основных почвенных слоев или механическое воздействие. Такое, как строительство фундамента дома или рытье колодца.
Плывун
Толщина подвижного слоя может быть от 1,5 до 10 метров. Слой условно можно назвать водоносным, поскольку содержание воды в нем велико и приток воды значителен. Но сама вода крайне грязная, засоренная мелкими частицами песка, пыли и глины. Использовать такую воду можно только после отстаивания и тщательной фильтрации.
Способы борьбы
Радикальной мерой противодействия плывунам является их осушение. Если породы очень проницаемы для воды (индекс проницаемости 1 м за сутки), придется пробурить одну или несколько скважин, из которых можно откачать перемешанную с песком воду вибрационными насосами. Если водопроницаемость ниже 1 м за сутки, для откачки воды применяют забивные и опускные фильтры. Очень слабо проницаемые (0,2 м и менее за сутки) плывуны вынуждают использовать иглофильтры.
Иногда применяют в особенно сложных случаях еще электрический дренаж. Он обеспечит осушение даже слабо фильтрующихся грунтов. Также можно делать различные шпунтовые ограждения (изолирующие плывун механически). При проходке горных выработок и туннелей используют опускные колодцы, то есть трубы крупного диаметра. Сейчас для их закладки применяют строительные вибрационные машины. Однако шпунты из любых материалов могут быть погружены только на 10-25 м, не глубже.
Кроме того, забивать шпунты невозможно, если над плывуном расположена галечная порода, либо под ним находится галечно-валунное отложение. Остановить плывун внутри колодца весьма сложно. Его можно зато обойти ударно-канатным бурением. Правда, такой метод осложняет монтаж дна обсадной колонны. Другими выходами окажутся использование абиссинской методики и максимально плотное сжатие колец (через них вода не должна проникать вообще).
Убрать плывуны перед капитальным строительством или в процессе его могут только опытные специалисты. И все равно эта работа окажется очень трудоемкой, потребует использования современной техники. В частном строительстве профессиональные методики используют очень редко. Но все же есть способы, позволяющие обезопасить себя от нестабильности грунтов:
- строительство домов на сваях;
- строительство на плитах;
- обустройство ленточного фундамента;
- укрепление и стабилизация вышележащих пластов (засыпка подушки толщиной минимум 0,3 м);
- создание максимально широкой отмостки вокруг готового здания.

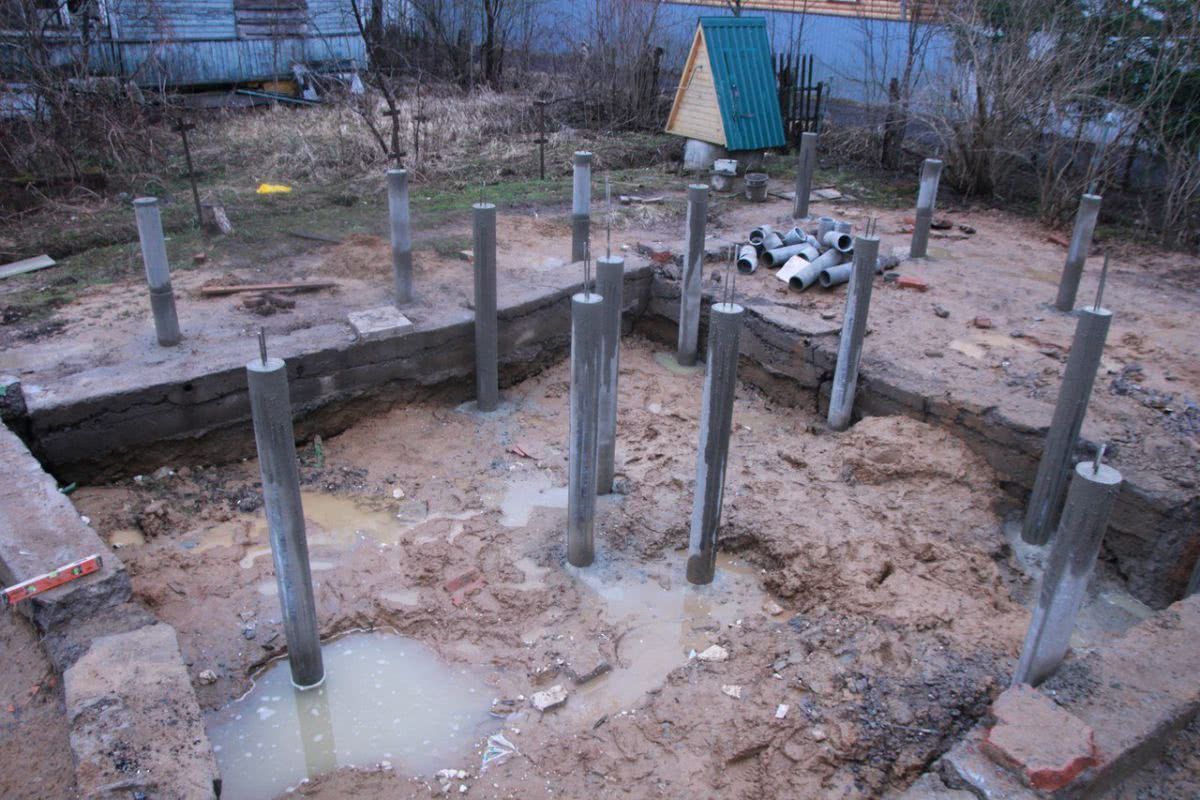

Свайный фундамент с ростверком на плывуне
Такой фундамент дома на плывуне используется в тех территориальных районах, которые часто затапливаются. Свайный метод с ростверком позволит поднять строение на высоту до 3 метров от почвы. Поэтому во время паводка первые этажи не затопляются.
Существует буронабивной и забивной способ укладки. При забивном способе воронку пробивает строительный бур. В зависимости от нагрузок на здание рассчитывают необходимое количество столбов. Желательно между столбами выдержать расстояние до 1 метра.
На высоте более 2,5 метра укладывают ростверку. Ширина её не должна выходить за наружную стену более чем на 50 см. Ленту армируют, используя длинные пруты. Их размер должен перекрыть всю стену.
Свайный фундамент на плывуне очень надежен и долговечен. Его возводят также в неблагоприятных геологических районах, где есть оползни и карсты.
Глинистый грунт
Такой вид почвы является одним из самых проблематичных для сооружения дома. Особенно это касается того, как будет заложен фундамент на глинистой почве и какой тип конструкции лучше выбрать. Глинистая почва имеет свои подвиды, каждый из которых влияет на выбор конкретного вида фундамента. Всего выделяют три:
- глина;
- суглинок;
- супесь.
Разделение производится на основе процентного содержания глины в каждом из видов грунта. Для первого варианта процент находится на уровне тридцати пунктов. Примерно определить его можно самостоятельно. Для этого необходимо намочить часть грунта и скатать из него цилиндр. Если через время фигура не теряет пластичности, тогда это первый вариант грунта. В случае когда после высыхания полученная фигура распадается на части, то это говорит о меньшем содержании глины и грунт можно отнести ко второй категории. В третьем варианте содержится еще меньший процент глины, что обуславливает подверженность воздействию грунтовых вод.
При определенных условиях будет уместным разместить ленточный фундамент на глине. Требования для него такие же, как и для песчаного грунта. Обязательным условием является расположение нижней части заглубленного фундамента на таком уровне, который будет ниже точки промерзания. Также в траншею укладывается слой крупного песка, который имеет толщину от 15 см. Потребуется также система дренажа и гидроизоляции, ведь в глинистой почве вода постоянно накапливается и плохо уходит вниз. Другим вариантом фундамента, который может быть использован для глинистых грунтов является свайный и плитный.
Обратите внимание! В некоторых случаях для ленточного фундамента потребуется предварительная заливка. Она заключается в заливке бетона слоем в 10 см на подготовленную подушку из песка и щебня. После его полного схватывания выполняется армирование и полная заливка
После его полного схватывания выполняется армирование и полная заливка.
Ложные плывуны
Ложный плывун — мелкий пористый песок, насыщенный водой. Поскольку пласт находится на глубине, вода в порах плывуна находится под давлением больше атмосферного. При вскрытии пласт обнажается, и вода под давлением попадает в котлован и выносит с собой песок. Именно ложный плывун и стал причиной размыва в Петербургском метрополитене в 1974 и 1995 гг.
Плывунные свойства грунтов проявляются при наличии гидродинамического давления в подземной воде, возникающего вследствие развития гидравлического градиента. Гидравлический градиент возникает при вскрытии водоносных горизонтов.
Плывун в колодце: хорошо это или плохо?
В структуру плывуна включены мелкие частицы песка, глины и почвы, при смешивании с водой превращающиеся в вязкую густоватую смесь. После чего она расползается и забивает гидротехническое сооружение. Такой слой залегает в почве на глубине от одного до 20 м.
Что такое плывун в скважине и к чему он приводит? В ходе бурения вся затрубная область шахты заполняется плывуном. Почва расплывается, и буровая установка с трудом справляется со своей задачей, при этом велика вероятность лишиться буровой колонны.
Воздействие плывуна на шахту скважины
Плывун может быть статичным или перемещаться под напором воды, однородным либо неоднородным, с крупными частицами и мелкозернистым, его структура может состоять из обломков твердых пород, содержать уплотненные массы песка. Массивные слои, приходящие в движение под воздействием воды, преодолеть очень трудно, но возможно. Что делать для этого? Потребуется отливная техника с высокой производительностью и значительные финансовые затраты.
Истинный плывун самый опасный – градиент насыщенности у него максимальный. При замерзании такой грунт вспучивается и даже малое давление жидкости заставляет слой двигаться. Водоотдача от такой скважины не превышает 0,5 куб. метра в сутки. Источник такой мощности не способен снабдить водой в достаточном объеме даже небольшой дачный участок.
Однако благодаря ложному плывуну есть возможность бесперебойно снабжать водой частные хозяйства. Вода в гидротехническом сооружении на ложном плывуне способна подняться на уровень от 0,5 до 1,5 м.
Плывун в колодце, что делать?
В Московской области большая часть колодцев стоит на плывунах, многие из них очень удачные, так как водопроток в таких пластах хороший, лучше, чем в глинистых. Вполне возможно установить автономное, домашнее водоснабжение при небольшом потреблении. Минусом колодца на плывуне является поднимание дна, заплывание песком, маленький водяной столб. Такой колодец более подвержен сезонным колебаниям, чем колодец, расположенный на глине. Его приходится чаще ремонтировать и чистить.
На дно рекомендуется укладывать деревянный щит, а сверху засыпать галькой, создавая тем самым сопротивление к движению дна. Нередки случаи, когда после копки набирается 3 кольца воды, а через год 2,5 кольца песка и только 0,5 кольца воды. Щит из древесины в данном случае выполняет армирующую функцию. Не рекомендуется так же откачивать воду полностью, необходимо оставлять минимум 50 см водяного столба, дабы сохранить динамическое равновесие в системе.
Возвращаясь к началу статьи, хочется отметить, что при чистке колодцев, расположенных на плывунах, не стоит требовать от работников изъятия песка в том объеме, который требуется хозяину для строительства, есть возможное для удаления количество.
При чрезмерном изъятии песка, шахта разрывается, образуя огромные пространства между колец, возможна просадка всей шахты, а так же горизонтальное смещение колец, образование провалов на поверхности радиусом до 5-6 м от колодца, в данном случае могут пострадать и соседние постройки
Смещение колец в колодце на плывунеПлывун. Выдавливание песка со дна колодцаИзъятие песка из колодца на плывуне
Проблемы колодца при плывуне
При работе с плывунами необходимо быть предельно осторожными, соблюдать все меры безопасности, выполнять все технологические требования в сочетании с опытом, которым обладают только профессионалы.
Довольно частый случай: В нашу компанию обращается человек с просьбой о помощи. Накануне, для чистки колодца он нанял работников из ближнего зарубежья, без определенных навыков. Они старательно удалили весь песок со дна, а на следующий день песка в колодце стало в два раза больше. И никто не знал, что с этим делать.
Везению этих старателей можно только позавидовать не всем так везет.
Образование плывунов
- Плывуны в очень мелких песках образуются в результате большой гидрофобности мелких пород, которая вызывает их насыщение влагой. Влага сохраняется в слое плывунов, герметично закрытых поверхностными слоями грунтов.
- Насыщение песков разной крупности водой происходит в результате изменения направления движения потока подземной воды, например, в результате смещения грунта, или просачивания воды из водных бассейнов.
- Насыщение глины водой возможно только при смешивании такой глины с большим количеством песка или обломков каменистых пород.
- Донные отложения болот всегда обильно наполнены водой, и при закупоривании поверхности болота герметизирующими поверхностными отложениями, под отложениями остается плывун, состоящий из органических материалов.
При подземном движении воды, внутри плавунов не прекращается жизнедеятельность бактерий и микроорганизмов, которая проявляется в виде образования газов, ищущих выход на поверхность, и насыщая собой движущиеся потоки воды, придавая воде различные свойства. Особенно часто, такие воды образуются в заболоченной или подтапливаемой местности. Растворенные в воде продукты жизнедеятельности подземных организмов, оказывают негативное влияние на жизнедеятельность поверхностных живых существ и растений, а такая вода, называется мертвой водой. Жизнедеятельность бактерий и микроорганизмов в плывунах происходит в результате впитывания из подземных вод растворенного кислорода. Наиболее часто, в выходящей из плывунов воде оказывается растворенный газ метан, замещающий растворенный ранее кислород, и влияющий на общий анаболизм живых организмов. Поэтому любую выходящую на поверхность воду следует подвергать лабораторным анализам.
Плывуны располагаются в подземных полостях вытянутыми слоями, на глубине от 1 до 20 метров. Обнаружить плавуны под землей достаточно сложно, так как они ничем себя не проявляют до тех пор, пока не будет вскрыт поверхностный герметизирующий слой. После вскрытия герметизирующего слоя, в образовавшееся отверстие начинает поступать полужидкая субстанция, состоящая из воды и мелких песков или глин. Вязкость такой субстанции может быть различной, поэтому плывун может ограничиваться только обрушением стенок скважины, или может подниматься до поверхности земли. Такой эффект происходит в результате выдавливания достаточно жидких взвесей давлением, образовавшемся от давления на плывун поверхностных слоев. Опасность, идущая от плывунов, возникает в результате вскрытия герметизирующего слоя, когда смесь песка с водой вымывается из общего объема подземного грунта, в результате чего происходит проседание грунта вместе со всеми расположенными на нем зданиями, трубопроводами и коммуникациями.
Другие статьи:Особенности обустройства абиссинского колодцаВыбор места под скважинуХарактеристика грунтов Владимирской областиСамоходная роторная установка
ОСОБЕННОСТИ СТРОИТЕЛЬСТВА ФУНДАМЕНТА НА ГЛИНИСТОЙ ПОЧВЕ
На глинистых грунтах можно возвести практически любое основание для дома, если учесть особенности конкретного участка и возможности застройщика.
При выборе фундамента следует принять во внимание следующее:
-Тип глинистой почвы на участке.
-Глубина промерзания грунта и уровень грунтовых вод.
В любом случае строительство фундамента должно начинаться с таких действий:

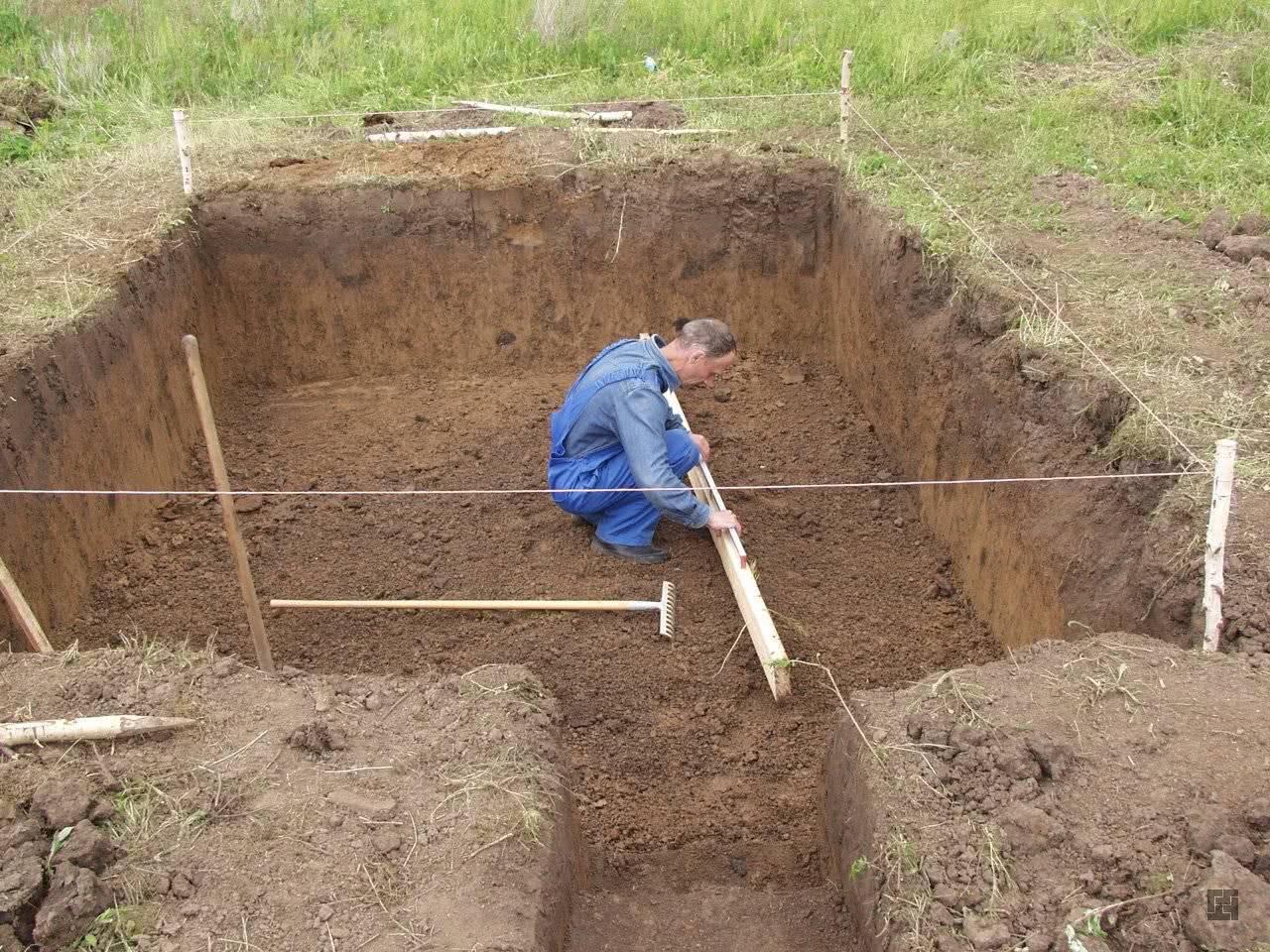

Выемка грунта под всей площадью фундамента и выравнивание подошвы.
-Обратная засыпка площади песком или щебнем.
Этот процесс потребует дополнительных затрат, но существенно повысит прочность и надежность возведенной конструкции. Это особенно актуально в регионах с преобладание низких температур.
Виды применяемых фундаментов в зависимости от глубины залегания плывунов

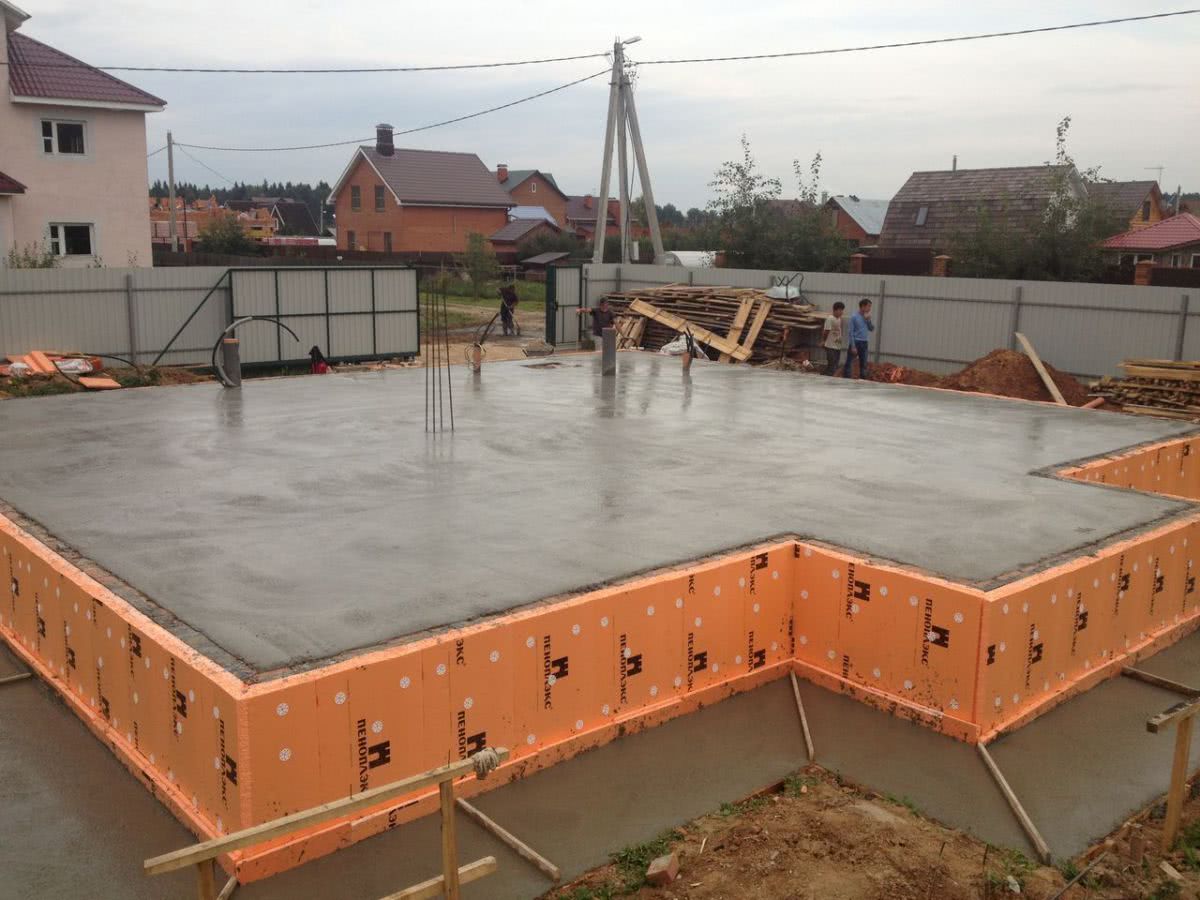

Самый надежный фундамент – плита. Даже при залегании плывуна близко к поверхности, до одного – полутора метров, и одновременно при расположении плотных слоев грунта глубоко – 5-6 метров и более
В случае плывуна с небольшой толщиной пласта, расположенного на малой глубине от поверхности (0,5 м – 1 м) , а главное, если под плывуном расположены слои плотных грунтов с достаточной несущей способностью, то есть возможность опирания на них будущего строения посредством свай. Сваи должны пройти плывун и опираться на твердые слои грунта.
Наиболее простой случай – когда плывун залегает ниже глубины промерзания грунта. В таком случае не будет как пучения, так и контакта с плывуном. Фундамент в этом случае можно принять – мелкозаглубленную ленту.
В случаях, когда уровень грунтовых вод высокий, а плывун залегает близко под поверхностью земли, в некоторых случаях принимают вариант укрепления поверхности созданием искусственной насыпи из непучинистого грунта – щебня, песчано-гравийной смеси. Подушка выполняется с послойным уплотнением, но исключительно ручным способом – трамбовкой или виброплитой. Тяжелая техника исключена, так как нагрузки и вибрации могут оказать на плывун негативное действие.
Из всего сказанного понятно, что без данных геологического исследования принимать решения о строительстве на участке и о выборе варианта основания вряд ли рационально. Нужно знать о плывуне – на какой глубине он расположен, и какова его мощность, или толщина. Еще обязательно надо знать отметку грунтовых вод, по сезонам. Возможно, рядом уже строились, бурили скважины или копали колодцы соседи, это может дать часть информации.
Наиболее вероятно наличие плывуна в низине, на участке, где раньше было болото или водоем, даже совсем небольшой. Один из способов обнаружить плывун самостоятельно – выкопать шурф или пробурить скважину глубиной, большей глубины промерзания грунта (по районному нормативу). Если начнется оплывание стенок, а выемки будут заполняться текучим жидким песком, можно сделать выводы о наличии под участком плывуна. А вот какой он толщины, сказать могут только специалисты после проведения геологического обследования. Понятно, что плывун не просто создает проблемы, он может быть и опасен, и шутить с ним не стоит.
Плывун и его виды
- Что такое плывун? Плывуном именуют нестабильный, перенасыщенный водой грунт. В большинстве случаев, в его состав входят небольшие, пылевые песчаные грунты либо супеси. Кроме этого довольно часто видятся влажные глинистые составы и суглинки. При механическом вскрытии пласта, толщина которого может колебаться от 2, до десяти метров, в следствии перепада давления, состав приходит в движение.
- Вся неприятность в том, что таковой пласт очень не стабилен, плюс в нем смогут находиться вкрапления небольшой, речной гальки либо более большие валуны. Его консистенция возможно тестообразной либо практически жидкого, сметанного вида.
- Попав в таковой пласт, черпать его возможно весьма долго, кроме этого громадна опасность утраты бура. Но бороться с данной проблемой возможно. О том, как в скважине пройти плывун мы поболтаем позднее, а на данный момент разберемся с тем, какие конкретно бывают плывуны.
Настоящие либо настоящие плывуны
- В состав таких пластов входят пылевые, песчаные грунты, имеющие различную фракцию частиц, в следствии чего микроскопические частицы выполняют роль смазки, обволакивают и связывают всю массу.
- Кроме этого в этих пластах присутствует много глиняной взвеси, почему они владеют повышенной гидрофобностью. Иными словами, связывают и надежно удерживают воду. При вскрытии пласта, происходит гидроудар, который приводит в движение жидкую массу. Фильтрационные качества пласта очень низкие, в среднем 0,5м? в день.
- В случае промерзания таковой грунт подвержен вспучиванию, в случае если грунт высыхает, он делается практически монолитным. Единого мнения о происхождении таких пластов нет, но многие ученые склонны к тому, что они образовываются в следствии жизнедеятельности некоторых микроорганизмов.
Пласты с фальшивой плывучестью
- Фальшивыми именуют песчаные, пористые пласты с небольшой фракцией частиц, очень сильно насыщенные водой. Глубина залегания у них возможно до 50 м, ввиду чего в самого пласта появляется избыточное давление.
- При механическом вскрытии кровли, давлением начинает интенсивно вымывать небольшую песчаную пыль в скважину. Явление это временное и при грамотном подходе достаточно быстро устраняется.
Совет: верно выяснить, на какой вид плывуна попали, может лишь эксперт. Любителям, перед началом бурения своими руками, возможно посоветоваться с соседями по участку, у которых уже имеется скважина либо лучше обратиться в местную геологоразведку.
Обустройство источника
Копаем колодец
При ручной копке нужно быть очень аккуратным
На самом деле, копать колодец в «плывущем» грунте – далеко не самая лучшая идея.
Объясняется это просто:
- Во-первых, сам процесс выемки грунта многократно усложняется. Копать приходится в спешке, пытаясь отвоевать у постоянно прибывающей массы влажного песка хоть несколько десятков сантиметров, что позволило бы установить бетонное запорное кольцо.
- Во-вторых, даже когда стенки колодца будут защищены, заиливание обязательно продолжится. Так что придется тратиться на регулярную чистку водоносной части.
И все же ответ на вопрос, как выкопать колодец в плывуне, был найден, причем достаточно давно.
Если вас не остановили приведенные выше соображения – рекомендуем внимательно изучить технологию:
Схема изготовления шпунта
- Для копки углубления нам нужно изготовить так называемый шпунт — стенку из досок или брусьев. Инструкция рекомендует делать шпунт максимально прочным, тогда он сможет выдержать многократное использование.
- Для плотных грунтов на нижнюю часть шпунта надеваем стальной башмак с режущей кромкой.
- Дойдя до плывунной части, устанавливаем по периметру колодца четыре шпунта и забиваем их нижние части на 30-40 см.
- Далее выбираем грунт внутри полученного короба. Ни в коем случае не обнажаем нижний край шпунта – иначе из-под него тут же начнет прибывать масса обводненного песка.
- Повторяем операции до тех пор, пока не пройдем весь плывун, либо пока не дойдем до водоупорного горизонта.
Фото защитного короба
Конечно, данная методика является весьма трудоемкой, но зато в этом случае можно возвести колодец своими руками, не привлекая специалистов со сложным оборудованием.
Альтернативные решения
Однако такое решение нельзя назвать идеальным.
Если мы копали колодец и внезапно наткнулись на плывун, то куда рациональнее будет поступить следующим образом:
- Дно выкопанного колодца выравниваем.
- В центре пробуриваем скважину до водоупорного горизонта.
- Стенки скважины обязательно укрепляем прочными обсадными трубами, которые будут сдерживать плывун.
- В нижней части монтируем качественный фильтр для колодца, а по периметру выполняем гравийную засыпку с добавлением глины.
- Стенки колодца укрепляем кирпичной кладкой или заливаем бетоном в опалубке. В этом случае углубление будет играть роль кессона, в котором можно разместить водоподъемное оборудование.
Бурение скважины может решить проблему
Конечно, цена такого решения куда выше, чем у простого колодца. Да и потрудиться придется изрядно. Но зато мы получим качественно обустроенный источник с гарантированным запасом воды!
Обслуживание источника
Также нам стоит разобраться, как избавиться от плывуна в колодце, который уже эксплуатируется.
А если быть совеем точными, то, скорее, как минимизировать его последствия, ведь убрать слой обводненного песка практически невозможно.
- Самый простой способ борьбы – качественная шпунтовка и обустройство пола из осиновых бревен.
- Щит сбиваем из чурбаков диаметром не меньше 20 см или из толстых досок. При этом габариты щита должны быть таковы, чтобы его края заходили за внутреннюю обшивку минимум на 10 см с каждой стороны.
Осиновый щит
- Если мощность водоносного слоя позволяет, то поверх щита насыпаем гравий и гальку слоем до метра.
- Установка подобного приспособления способствует защите нежней части емкости от проникновения песка и глины, так что в точке водозабора будет находиться чистая жидкость.
Также при эксплуатации подобных колодцев следует придерживаться следующих рекомендаций:
- За один раз не стоит выбирать большой объем воды. В противном случае темп заиливания ускорится за счет неравномерного пересыхания и увлажнения стенок.
- Чистку нужно проводить регулярно, при первых признаках заиливания.
- Если есть возможность, необходимо ежегодно обновлять донный фильтр колодезной конструкции.
Регулярная чистка и прокачка способствуют борьбе с заиливанием
Мелкозаглубленный ленточный фундамент на плывуне
Такой фундамент выполняют при залегании плывуна на глубине не менее 1,5 метров на слабопучинистых грунтах. При необходимости постройки подвала его обустраивают за счет подъема цоколя над грунтом, не заглубляя подземную часть фундамента.
Подготовка площадки сводится к расчистке участка, его выравниванию, рытью неглубокого котлована и обустройству горизонтального дренажа.
В случае повышения уровня грунтовых вод дренаж предотвратит капиллярный подъем влаги. Глубина котлована – от 0,5 до 0,7 метра. Дно котлована засыпают щебнем, поверх щебня – крупнозернистым песком.
Тщательно трамбуют подсыпку, проливая ее водой.Выполняют опалубку из досок или щитов на высоту цокольной части фундамента. В опалубку укладывают полиэтиленовую пленку или другой гидроизоляционный материал, чтобы избежать протечек бетонного молочка при заливке бетона, после чего выполняют армирование фундамента в соответствии с расчетом.Заливают опалубку бетоном марки М200 или выше, удаляют из бетона воздушные пузыри с помощью вибратора и выравнивают его поверхность. Созревание бетона длиться не менее 28 суток, на это время фундамент необходимо укрыть от атмосферных осадков и прямых солнечных лучей.После высыхания бетона необходимо выполнить гидроизоляцию фундамента, а при необходимости и его утепление, после чего производят обратную засыпку котлована песком.
Образец возведения фундамента
Применяют в случае глубоко залегающего плывуна на пучинистых и влажных почвах. Плитный фундамент называют плавающим – его конструкция позволяет выдерживать значительную нагрузку здания, а при морозном пучении и подвижках грунта фундамент смещается вместе со всем зданием, без деформаций.
Разравнивают площадку и выполняют подсыпку щебнем с песком на высоту до 0,5 метра. Плотно трамбуют ее, проливая водой. Производят разметку.
Укладывают подземные коммуникации.Производят горизонтальную гидро- и теплоизоляцию основания плитного фундамента: укладывают на подготовленную подсыпку слой утеплителя из пенополистирола, а на него рулонную гидроизоляцию.Опалубку плитного фундамента выполняют из досок либо фанерных щитов, высота опалубки – около полуметра. Подготовленную поверхность застилают полиэтиленовой пленкой, проклеивая стыки полос скотчем. Пленка предотвращает протекание бетона и бетонного молочка из опалубки, кроме того, она обеспечит подвижность плиты в случае подвижек грунта.Выполняют армирование с помощью рифленого прутка диаметром 12-16 мм, укладывая его сеткой с шагом 15-20 см.
В местах пересечений пруток вяжут с помощью проволоки. Чтобы арматура была полностью утоплена в бетоне, укладывать пруток необходимо на пластиковые направляющие.Бетон заливают в подготовленную опалубку, выравнивают и уплотняют его с помощью глубинного вибратора и виброрейки, разглаживают правилом. Сохнет бетон 4 недели, на это время его необходимо укрыть от осадков.
Образец залитого фундамента
Такой фундамент выполняют в том случае, если плывун расположен на близком расстоянии к поверхности грунта, но глубина его невелика, а ниже находятся твердые стабильные слои грунта.
Такая ситуация характерна для влажных пылеватых супесей, когда грунтовые воды расположены неглубоко. Они подпитывают плывун, и устройство дренажа оказывается недостаточной мерой для осушения почвы. Поэтому единственным способом создать устойчивый и надежный фундамент является заглубление свай на глубину твердых грунтов.
Подготовка площадки сводится к ее очистке от растительности, мусора и разметке.Сваи можно использовать как бетонные, так и винтовые стальные. Второй вариант предпочтительнее из-за цены, кроме того, винтовые сваи легко можно установить без применения спецтехники.
Достоинством винтовых свай является также и то, что их установка происходит одновременно с бурением, значит, не придется принимать меры против затопления скважины и откачивать воду при повреждении плывуна.Сваи устанавливают в углах здания, на пересечении стен, а также через каждые два метра под несущими стенами. Завинчивают металлические сваи вдвоем, с помощью рычага, вставленного в специальные уши, проверяя их вертикальность по уровню. Бетонные сваи забивают с помощью специальной техники.
Металлические сваи завинчивают до твердого грунта и продолжают их заглубление минимум на метр. При необходимости их наращивают. Излишки стальных свай отрезают болгаркой, а поверх крепят обвязку: из металлоконструкций – на сварку, из деревянного бруса – с помощью специальных оголовков.
Свайный фундамент на плывуне
Как пройти?
Прохождение плывуна вручную не принесёт ожидаемых результатов: для того, чтобы углубиться на 25-30 см, необходимо будет вынуть из шахты до 60 вёдер грунта. Отсутствие опыта в решении подобной проблемы является закономерным поводом для обращения за помощью в специализированную компанию.
Использование бетонных колец
Данный метод наиболее популярен и заключается в установке внутри шахты бетонных колец, которые сцепляются между собой болтами, пластинами и герметизируются специальными растворами.
При этом риск смещения колец и попадания сквозь трещины на дно колодца песчаных и глинистых примесей минимален.
Ударно-канатный метод
Он заключается в пробивании плывуна внутри обсадной трубы специальным устройством – ударным стаканом. Для герметизации дна колодца после прохождения полужидкой массы используют полотняный мешок, в диаметре равный дну колодца. Его наполняют смесью песка и цемента и опускают на дно.
Абиссинский колодец
Это конструкция, состоящая из тонкой металлической трубы, которую забивают в почву на необходимую глубину. Нижняя часть такой трубки выполняет роль своеобразного фильтра. К недостаткам данного метода относят небольшое количество добываемой воды и потребность в наличии поверхностного насоса для выкачивания жидкости.
Скрепление подвижной массы
В некоторых случаях для того, чтобы пройти плывун, применяют специальные вещества, увеличивающие свой объём при взаимодействии с водой (бетонит). Затвердевшее с водой, песком или глиной средство образует прочный гидроизоляционный слой, который в дальнейшем легко можно пройти обычными методами.
Щиты из шпунтованных досок
Их вгоняют со всех сторон в дно колодца при помощи специального приспособления для забивания свай.
После того как проблемный участок был пройден, на дно колодца помещают деревянный короб со щебнем и песком. Этот своеобразный фильтр не пропустит в ствол колодца песок и грязь.
Что это такое
Это тестообразная подвижная масса из песка и глины, которая может содержать в себе и твердые фрагменты. Плывуны необязательно имеют однородный состав.
Сцементированные массы песка в толще представляют серьезную опасность для любого строительства. Последствия это ямы, провалы, промоины, неравномерные смещения грунта, разрушение и загрязнение колодцев и скважин.
Схема расположения плывуна и водоносного слоя
Как динамическое явление, плывун способен перемещаться или внезапно появиться в почвах, склонных к образованию таких явлений. Свидетельством его наличия являются провалы и овраги.
Предпосылкой развития плывуна может послужить наличие в почве слоя мелкодисперсионного песка, крупного песка с пылевой смесью и высокие грунтовые воды или источник воды.
Толчком движения массы обычно бывает смещение основных почвенных слоев или механическое воздействие. Такое, как строительство фундамента дома или рытье колодца.
Плывун
Толщина подвижного слоя может быть от 1,5 до 10 метров. Слой условно можно назвать водоносным, поскольку содержание воды в нем велико и приток воды значителен. Но сама вода крайне грязная, засоренная мелкими частицами песка, пыли и глины. Использовать такую воду можно только после отстаивания и тщательной фильтрации.
Что такое плывун в колодце и как его обойти
Те, кто только копает колодец или эксплуатирует его долгое время, могут столкнуться с такой проблемой, как плывун. Что же делать, если плывун в колодце? Это опасное явление, поскольку сопровождается полным или частичным загрязнением воды вплоть до ее полной непригодности к употреблению. Но даже если вы столкнулись с такой проблемой, не спешите закапывать колодец, поскольку проблема решается своими руками даже без использования помощи профессионалов.
Что это такое?
Отвечая на вопрос, что такое плывун, давайте определимся, что это водоносный слой, который может быть в толщину от 1 до 15 м. Он представляет собой загрязненную воду, заполненную песком, супесью, камнями, а также другими примесям. Пока мы не затронули этот слой во время строительства колодца, плывун находится в своём спокойном состоянии и совершенно безопасен. При механическом воздействии уплотнение породы легко растрескивается и может нарушить процесс бурения скважины и эксплуатации.
Нарушая целостность оболочки земной коры, производя углубление в землю при рытье шахты, мы снижаем давление на плывун извне, что способствует его выходу наружу.
Следующий вопрос, который мы можем себе задать – это как копать колодец в плывуне? В принципе, это возможно, даже если вы заранее знаете, что столкнуться с проблемой неизбежно. Главное – принять меры, которые будут противодействовать разрушению стен шахты.
Самым простым способом защиты, когда он не несет большой опасности, является ускорение процесса с целью дальнейшего ускоренного обустройств стен. В таком случае интенсивная работа совмещается с необходимостью быстро откачивать воду. Важным здесь является близкое расположение плывуна ко дну шахты.
Важно соблюдать технику безопасности, в части необходимости откачивать воду при помощи насосов водоснабжения. Необходимо следить за разрушением стен, если работа выполняется своими руками
Рекомендуется устанавливать щит колодца в части монтажа колец соответствующего диаметра
Необходимо следить за разрушением стен, если работа выполняется своими руками. Рекомендуется устанавливать щит колодца в части монтажа колец соответствующего диаметра.
Что такое плывун:
Виды плывунов
Различают две разновидности этого явления:
- Истинная разновидность плывуна, сочетающая в себе глину и крупные отложения земной породы. Благодаря высокой плотности плывун сохраняет внутри себя воду, что при небольших глубинах может нанести существенный вред постройкам, поскольку при промерзании получается такое явление, как пучение грунта. Такая разновидность самая опасная в своем классе.
- Вторая разновидность носит ложный характер. Она состоит из песчаника с существенным насыщением воды. Песчаник хорошо отдает воду, поэтому колодец на плывуне прослужит долгие годы.
Профилактика
Чтобы объект прослужил дольше, а вода – чище, необходимо соблюдать профилактические мероприятия, заключающиеся в следующем:
- Опустошать скважину ниже уровня водозабора категорически запрещено. Вода создает давление на стенки колодезных колец, которые в свою очередь сдерживают обрушение. Если этим пренебречь, внутреннее давление может выдавить грунт наружу, что приведет к обрушению шахты.
- Контролируйте фильтрующие сооружения. Если они выходят из строя, своевременно производите их замену. Обустраивайте фильтр, следите за уровнем водоносного пласта и устанавливайте фильтр строго по уровню. Как вариант, рекомендовано устанавливать щит, используя шпунтованное дерево.
- Выполняйте очистку колодцев не реже одного раза в пять лет. Чистый приямок – это гарант высокого качества воды из скважины.
(1 5,00 из 5) Загрузка…
Заключение
Человечество давно знакомо с плывунами, однако до сих пор не существует универсальной технологии борьбы с ними. В каждом случае подбирается определенный метод бурения плывуна с учетом результатов геодезических исследований и времени года. Например, многие специалисты успешно практикуют технику прохождения опасного участка в зимнее время, когда почва находится в промороженном состоянии. В остальное время года также нет смысла отказываться от земельных работ, поскольку контроль водонесущего грунта можно осуществлять и обсадными трубами, и специальным гидродинамическим оборудованием.
