Всем спасибо за советы, кинул ввгнг 3×1.5

У меня из стены торчат провода алюмишка 3*4 мм. К нему при помощи силовых клемм присабачил медь (многожильную) 3*4. Отдельно на поверхность (7,2 кВт). Отдельно на духовку (3,5 кВт). Все норм. Автомат на 40 А стоит. Все сразу правда не включал, но на 70 % мощности держит норм. А больше то и не надо.

у мну духовка «висит» нум 3х2.5всё отлично

Крылья, ноги… главное-хвост:) У меня на розетку плиты 4-х конфорочной, медь-4ре кв. подключены-микроволновка, чайник, стиралка, мультиварка а когда отключают горячую воду еще два подогревателя. один 3 квт, второй 7 квт. И всё отлично. Автомат на 32 А. Подключай и не переживай.

вот тут все молодцы! 36А. 38А. 42А а какой автомат и провод на входе в хату — пофиг, главное — теория! у меня 32А, например.

и еще — какова вероятность включить все конфорки и духовку на максимум, а? я вот тоже заморачивался, высчитывал, прикидывал, мучался, а потом ваттметром проверил, что на максимальной мощности посудомойка, к примеру, жрет чуть ли не минуту из двухчасового цикла — это когда идет нагрев воды и старт вращения одновременно, потом мизер!

поставь соотвествующий проложенному проводу автомат, чтоб до пожара он срабатывал и подключай духовку туда же и … наблюдай! можно глазами-руками, а можно бытовой ваттметр купить.

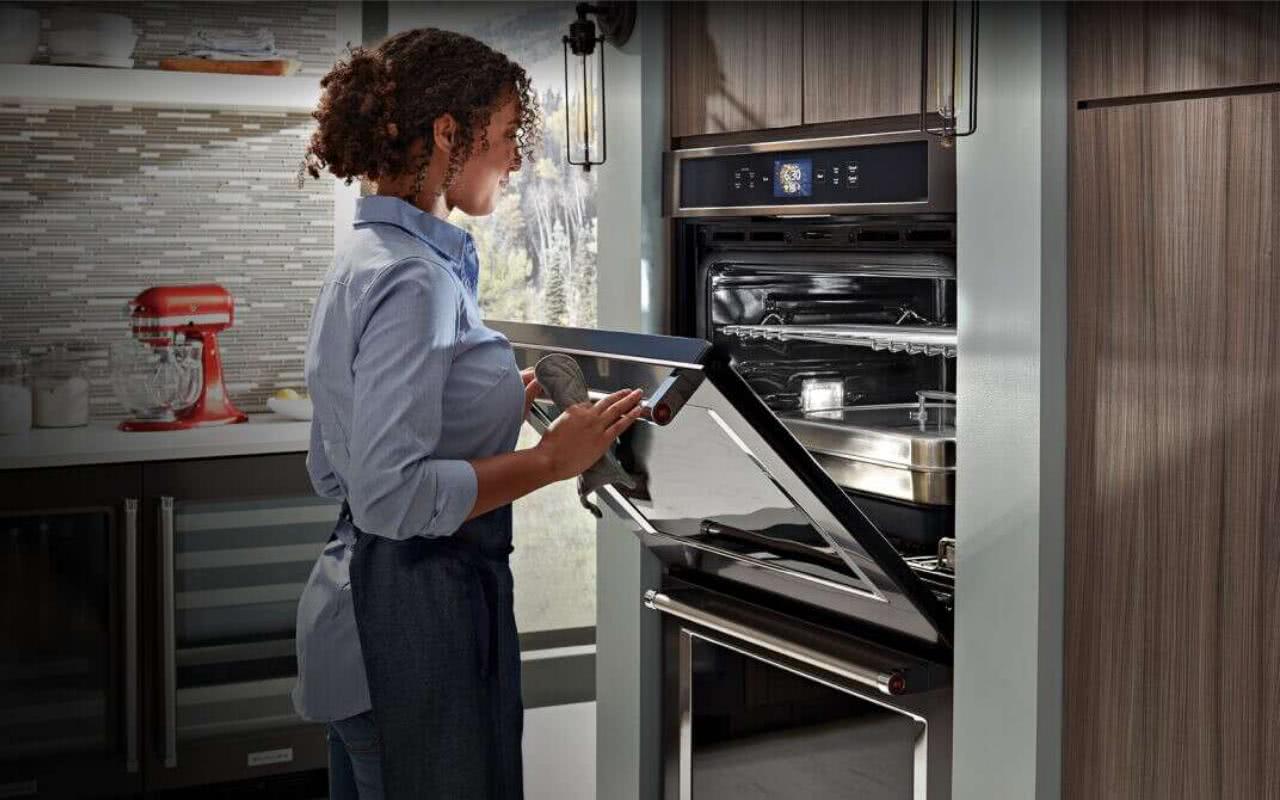

Подключение электрической духовки

Маломощные духовки на 3-3,5 киловатта подключаются в общей электросети через евророзетки. Если последние отсутствуют в доме, то перед установкой прибора потребуется установить в щетке автомат на 25 Ампер, от которого затем нужно протянуть в кухню провод ВВГ 3х2,5.

Для более мощных устройств потребуется иная организация источника электроэнергии. Если применяются духовки на 3,5 киловатта и более, то необходимо установить в электрощитке автомат на 40 Ампер и протянуть в кухню провод ВВГ 3х4.

После этого к подведенному кабелю подсоединяется трехфазная розетка. При необходимости протягивается отдельный провод, который будет выступать в качестве заземлителя.

Порядок подключения

Вне зависимости от типа устройства, подключение духового шкафа происходит в несколько этапов:

Необходимо оценить имеющуюся проводку. Подключить духовой шкаф можно только если:

• Физическое состояние хорошее.
• Сечение проводников не меньше необходимого.
• На линии имеется автоматический выключатель или хотя-бы рубильник. Они нужны для обесточивания оборудования при аварийной ситуации.

Если имеющаяся проводка не соответствует требованиям, необходимо проложить новую трассу от щитка до предполагаемого места установки духового шкафа. На этой линии надо будет поставить автомат подходящего номинала. Подробнее о сечении проводов и номиналах автоматов к ним будем говорить дальше.

Что делать

Сначала надо подготовить духовку к подключению к электросети. На духовом шкафу может иметься сетевой шнур. Иногда он заканчивается трехконтактной вилкой (с заземлением), иногда вилки нет. В зависимости от способа подключения можно на шнур установить вилку, а можно обойтись без нее. Можно даже шнур поменять — это даже на гарантию не влияет.

Все дело в том, какой способ подключения вы выберете. Можно — традиционный через трехконтактную розетку с вилкой. Можно тот, который не такой удобный, но считается более правильным. Через клеммную колодку. В зависимости от выбранного способа подключения производите соединение электрических проводов (об этом подробнее ниже).

В некоторых случаях к духовому шкафу уже подсоединен сетевой шнур с вилкой

Подготовить место под установку встраиваемой духовки. Обычно производители рекомендуют чтобы сзади и снизу поступал холодный воздух для вентиляции. Если в мебели есть задняя стенка, в ней делают отверстие или вообще ее вырезают насколько это возможно

Чтобы обеспечить приток воздуха снизу, можно по бокам уложить подкладки высотой в несколько сантиметров (важно чтобы вверху между духовкой и столешницей тоже оставался воздушный зазор. Кроме того, боковые стойки шкафа должны быть подогнаны под размеры духовки — ее надо закрепить к боковинам шурупами.Такого плана картинка будет в вашей инструкции с точными монтажными размерами

Встраиваемый духовой шкаф устанавливают на место, проверяем вертикальность и горизонтальность установки строительным уровнем, при необходимости, корректируем

Открываем дверку, на боковых планках есть отверстия, в них устанавливаем саморезы, которые будут держать духовку на месте. Чтобы при вкручивании шурупов стенки мебели не разломались, предварительно сделайте отверстие, использовав сверло диаметром чуть меньше диаметра самореза.

На этом, собственно, все. Подключить духовой шкаф уже подключили, но не всем до конца понятны некоторые нюансы и, скорее всего, есть масса вопросов по электрической части. О них и поговорим дальше.

Разновидности

На данный момент различают.

1. По типу:

• зависимые;
• независимые.

2. По нагреванию либо методу нагрева:

• газовые;
• электрические.

Первый вариант имеет выключатель. Включить оборудование можно с помощью всего одной кнопки. Функционирование возможно только вместе с варочной панелью, то есть в паре с плитой. Касаемо независимого типа, то он работает в автономном режиме и оснащён отдельной панелью управления, где предусматривается каждая активно используемая функция духовки.

Что касается газовых духовок, то они больше подойдут для тех людей, которые привыкли к стандартным варочным устройствам. Касаемо подключения, следует отметить, что подключить духовой шкаф без вилки к работе достаточно сложно, лучше всего доверить этот процесс специалистам. Подобный вид техники оснащён соплами конфорок, которые расположены внизу духовки.

Если вы остановили свой выбор на электрической духовке, вы приняли правильное решение. Что касается схемы подключения духового шкафа электрического типа, то она достаточно проста, что позволяет выполнить подсоединение самостоятельно, без посторонней помощи.

Порядок подключения

Электрические и газовые приборы подключаются по-разному. Независимо от типа электродуховки есть определенный план действий. Первым делом оценивают имеющуюся проводку. Духовку к ней можно подсоединить, если провода находятся в хорошем состоянии, а сечение проводников не меньше необходимого. Также при наличии на линии рубильника или автоматического выключателя, которые в случае возникновения опасной ситуации обесточат оборудование.

Если проводка не отвечает положенным требованиям, прокладывают новую, начиная от щитка и до места, где предполагается установить духовку. На проложенной линии обязательно ставят автомат подходящего номинала.

Вначале духовой шкаф готовят к подключению. Необходимо определить класс энергопотребления техники: А, В или С. Маркировка указывает на показатель мощности вне зависимости от различных конструкционных характеристик. Мощность моделей с обозначениями А+ и А++ не превышает 0.6 кВт, потому они относятся к самым экономичным. Электрическую духовку подключают как с помощью сетевого шнура, так и без него. К электрической сети в 220 Вт прибор подсоединяют через 3-х контактную вилку с заземлением. Если в комплекте отсутствует шнур и вилка, их покупают отдельно. Розетку подбирают учитывая мощность духового шкафа. В большинстве случаев достаточно розетки с номиналом 16 А. Специалисты не советуют ставить ее на линию, к которой подсоединяют варочную панель, чтобы исключить сильную нагрузку.

Есть еще один способ подключения. При нем с проводами из стены напрямую соединяют питающий кабель. Здесь рекомендуется использовать клеммную колодку. Соединение получается надежным.

При установке нужно правильно рассчитать размеры духового шкафа и ниши

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Это интересно: Посудомоечная машина плохо моет посуду на верхней полке — разбираемся развернуто

Как поставить микроволновку сверху и стоит ли это делать

В маленьких квартирах на холодильник часто ставят микроволновую печь. Это имеет смысл, если агрегат маленький, а в печке вы будете только разогревать и размораживать пищу. Другие функции микроволновки — длительное приготовление, гриль, мультиповар и прочие — быстро приведут к перегреву устройства. Учитывайте и другие правила:

• расстояние от стены до СВЧ — такое же, как у холодильника: 10–15 см;
• между электроприборами проложите фанеру или оргстекло. Пленку, клеенку и другие легковозгораемые материалы — ни в коем случае;
• микроволновка должна быть оснащена ножками, чтобы зазор между агрегатами способствовал усилению циркуляции воздуха.

Источник

Практика подключения

Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её. Поэтому два варианта подключения

Поэтому два варианта подключения.

Вариант 1. Электрических вилок нет

Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:

Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров  многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.

Установка гильз требует специального инструмента, но он стоит того, чтобы обеспечить надежное подключение.

Качественное подключение панелиБезобразное подключение панели

Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.

Барьерная колодка

Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.

Можно ли подключать кабель духового шкафа к колодке варочной панель?

У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.

Итог подключения приборов без вилок и розеток

Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.

подключение варочной панели и духовки

Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.

Вариант 2. Электрические вилки (вилка) есть

Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание. В этом случае используем шлейфование розеток

От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф

В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.

Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.

Ниша под духовой шкаф: основные требования

Электрический духовой шкаф почти не требует установки как таковой, его нужно просто вставить в заранее подготовленный короб

Но здесь важно точное соблюдение размеров: лицевая часть шкафа играет роль фасада, поэтому зазоры от соседних фронтов должны быть близки к номинальным. Ширина и высота короба (не ниши) определяются по размерам лицевой панели шкафа: к ним достаточно добавить 5 мм

В большинстве случаев, как и с варочной панелью, вы получите чертежи с рекомендуемыми размерами корпусной мебели, в которых уже заложены припуски для вентиляционных зазоров. Что касается задней стенки короба — она не должна быть глухой, расстояние между корпусом духовки и стеной кухни — не менее 40 мм. Естественно, никаких открытых коммуникаций на стене быть не должно.

Духовые шкафы очень чувствительны к перекосу, поэтому горизонтальность установки модуля проверяется пузырьковым уровнем.

Как избежать 4 ошибок при подключении электрического для обычной розетки

Часто люди задаются вопросом о том, можно ли подключить новый духовой шкаф к розетке, которая уже довольно долгое время располагается в квартире и раньше предназначалась для включения электрического чайника, микроволновки или подобного прибора. Это делать разрешено, если хозяин дома избежит нескольких ошибок:

1. Мощность приобретенного шкафа не выше 3,5 кВт.
2. Розетка подключена трехжильным медным кабелем.
3. В электрическом щитке предварительно заменили старый автомат на диффавтомат, имеющий номинальный ток в 16 А.
4. Вилку к шкафу приходится подключать самому — в разных странах имеются различные формы розеток, а потому производитель никак не может точно угадать, какая вилка и розетка для нее у духового шкафа совпадет. При самостоятельном подключении нельзя ориентироваться исключительно на цвета жил. Крышку клеммной колодки надо разобрать, и проверить заведение проводов.

Розетка для духового шкафа и варочной панели

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

• Можно, главное чтобы при этом соблюдались 3 условия:
• духовка должна быть мощностью не более 3,5 кВт;
• розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
• в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)

Ставите на место рамку или декоративную крышку.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы

Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)

В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.

Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.

Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.

Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Является ли самостоятельная установка плиты нарушением?

Несмотря на то что сама по себе замена одного прибора на другой (равнозначный по количеству конфорок) не является нарушением, настоятельно рекомендуется до начала его эксплуатации вызвать представителя газовой службы для контроля правильности монтажа, внесения необходимых изменений в документы и регистрации прибора.

Также, несмотря на кажущуюся простоту, первичная установка газовых модификаций плит в новостройках своими руками категорически запрещена и проводится сертифицированными специалистами, поэтому вопрос о том, разрешается ли это сделать самому, не возникает.

Соседство с газовой трубой

Монтаж системы магистрального газоснабжения происходит в соответствии с жёсткими нормами и правилами.

К примеру, трубы, отвечающие за газоснабжение, нельзя укрывать за перегородками, нишами и тем более стенами. Предметы интерьера также не должны перекрывать элементы системы. Есть чёткие правила в законодательстве, где указано конкретное расположение труб.

Нарушением считается укладка газовых отводов под мойкой, посудомоечной машиной или другой стационарной кухонной техникой, в том числе и духовым шкафом. Между оборудованием и трубой должно быть как минимум 30 см свободного пространства. Двери, дымоход и вентиляция – на расстоянии до полуметра. Электрический кабель – 10 см от трубы.

Также есть определённые требования относительно расположения запорных кранов: высота – 80 см, при минимальном отступе от оборудования в 20 см. На каждую единицу техники потребляющей газ должен быть один запорный кран. Для подключения духового шкафа к системе допускается сварка.

Разновидности

На данный момент различают.

1. По типу:

• зависимые;
• независимые.

2. По нагреванию либо методу нагрева:

• газовые;
• электрические.

Первый вариант имеет выключатель. Включить оборудование можно с помощью всего одной кнопки. Функционирование возможно только вместе с варочной панелью, то есть в паре с плитой. Касаемо независимого типа, то он работает в автономном режиме и оснащён отдельной панелью управления, где предусматривается каждая активно используемая функция духовки.

Что касается газовых духовок, то они больше подойдут для тех людей, которые привыкли к стандартным варочным устройствам. Касаемо подключения, следует отметить, что подключить духовой шкаф без вилки к работе достаточно сложно, лучше всего доверить этот процесс специалистам. Подобный вид техники оснащён соплами конфорок, которые расположены внизу духовки.

Если вы остановили свой выбор на электрической духовке, вы приняли правильное решение. Что касается схемы подключения духового шкафа электрического типа, то она достаточно проста, что позволяет выполнить подсоединение самостоятельно, без посторонней помощи.
