Подключение розетки 380в

Оглавление

Для чего применяется электропитание с повышенным напряжением


Грозовое перенапряжение влияет на качество электроэнергии

Любые технологические и бытовые процессы зависят от качества электронапряжения. Питание низкого качества означает перебои в подаче электроэнергии, скачки, полное или частичное прекращение подачи. Повлиять может несколько факторов:

  • погодные условия: грозовое перенапряжение, удар молнии, другое;
  • сбой или поломка оборудования на электростанциях – подобные распределители построены больше 30-40 лет назад, износ и низкая пропускная способность приводят к нежелательным последствиям;
  • неправильное распределение кабелей, точек питания;
  • некорректно подобранные устройства: силовые розетки на 220в и больше, переключатели, распредкоробки, другое.

Возрастающая с каждым днем нагрузка на сети электроснабжения приводит к необходимости совершенствования и замене оборудования. Без этого могут возникать следующие проблемы:

  • нестабильность подачи напряжения;
  • невозможность проконтролировать рост или другое изменение нагрузки;
  • сбой и увеличение резонанса питания.


Строительство новых ЛЭП связано с большими затратами

Строительство новых линий электропередачи связано со значительными затратами и часто попросту невозможно по причинам экологического характера. Поэтому приходится увеличивать мощность энергии, передаваемой по существующим линиям, в основном за счет увеличения силы тока. Это достижимо только при следующих условиях:

  • отсутствие ограничений по тепловой нагрузке;
  • наличие стабильного распределения токов между линиями кабелей, питающими конкретное здание.

Схема подключения


Схема подключения трехазной розетки

Особенность многоконтактных механизмов – необходимость правильного подключения фазы, ноля и заземления. Если контакты смешаются, возникнет короткое замыкание, возгорание, перегорание сети электропитания в целом. Однофазная розетка подключается через один канал (L1), трехфазная – тремя соответственно (L1, L2, L3) и дополнительным нейтральным. Напряжение равномерно распределяется на одну фазу, для трехконтактных создается отдельная группа.

На входе закрепляется автомат на три полюса, сила электрического тока – около 40А. Следующий шаг – подведение соответствующего количества проводов. Стандартное цветовое обозначение – черный, коричневый, красный. Дополнительный кабель – синего цвета – проводит нулевое напряжение. Ноль закрепляют к электросчетчику, от выхода распределяют к фазовым группам.

Трехфазные цепочки закрепляются в отдельные самостоятельные линии. Наиболее простая схема – подключение к автомату, развод на розетки. Вилка трехфазная распределяет нагрузку на соответствующие точки питания. Мощность зависит от бытового оборудования, которое будет использоваться. Обычно устанавливают с «запасом», рассчитывая на будущие устройства.

Как подключить розетку на 380 В марки 115 (125) 3Р+РЕ+N 32А 380В

Этот тип розетки применяется для подключения электрооборудования в гаражах, мастерских, на строительстве и т. п. В том числе для подключения и передвижных устройств- станки, компрессоры, сварочные аппараты и т. п., но при этом к вилке должен быть подключен многожильный гибкий медный кабель.

Заземляющий контакт PE находится внизу розетки возле направляющего паза, который препятствует не правильному включению в разъем.

Ноль подключается на контакт N, расположенный справа от PE в розетке (мама). Будьте внимательны ноль в разъеме папа (аналог вилки) находится зеркально, как показано на картинке.

Фазы подключаются на оставшиеся три контакта с пометками L1, L2, L3.

Если электрическая розетка 3Р+РЕ+N будет использоваться для подключения стационарных устройств, она может и четырех контактной без PE. Но опять же заземление металлического корпуса электропотребителя должно быть обязательно выполнено отдельным многожильным проводником в обход розетки.

Подключить розетку на 380 Вольт своими руками будет под силу практически любому человеку. Только все работы выполняйте после отключения напряжения и проверки его отсутствия индикаторной отверткой. Не перепутайте и не посадите фазу на место подключения ноля или заземления.

Рекомендую после включения проверить отсутствие фазы на корпусе и после этого измерить величину напряжения на пускателе или клеммнике в самом устройстве, если между фазами 380 Вольт- значит Вы все правильно подключили.

← Предыдущая страница Следующая страница →

Типы

Силовые розетки и вилки на 380 В для бытовых приборов выбираются в соответствии с требованиями норм безопасности. Для правильного выбора необходимо знать их типы, преимущества и недостатки.

Силовые разъемы РШ-ВШ

Штепсельный соединитель РШ-ВШ является трехфазным силовым разъемом. Его применяют для подключения бытовых и промышленных потребителей. Штепсельные соединения для сети напряжением до 380 В рассчитаны на номинальные токи 25 А и 30 А. Зажимы для подключения жил кабеля применяются винтовые, они обеспечивают надежный контакт. Корпус из карболита обладает достаточной прочностью.

Контакты могут быть цилиндрическими, плоскими или комбинированными. Пружинные зажимы повышают надежность электрических соединений. Гнезда розетки могут снабжаться специальными пробками для защиты от детей. Штепсельный разъем следует приобретать в паре, части которой должны подходить друг к другу.

Силовые разъемы РШ-ВШ стоят около 100 руб., что значительно дешевле по сравнению с аналогами. Недостатком является черный цвет, который может не соответствовать дизайну помещения. Устройство обычно применяют в подсобных помещениях, но оно также надежно работает на кухне, если его использовать для подачи напряжения на плиту.

Силовые розетки ССИ-125

Аббревиатура розетки расшифровывается таким образом – силовой соединитель ИЭК стационарный для номинального тока 32 А и с пятью полюсами для трех фаз, нейтрали и земли.

Модель предназначена для работы под напряжением до 380 В, степень защиты которой составляет IP44 (может эксплуатироваться во влажной среде).


Силовая розетка ССИ-125

Розетка крепится к стене на дюбели. Ее применяют для подключения любой нагрузки на 3 фазы: электродвигателей станков и насосов, тепловых пушек и котлов, электрических печей и других. Мощность устройств может достигать 63 А и 125 А. Клеммы отделяются от внешней среды сальником. Крепление каждой жилы производится одним прижимным винтом. Способ не очень надежный, так как при затягивании винт оставляет насечку, и со временем жила может обломиться. Винтовое соединение с окольцеванием провода и с прижимной пластиной в других типах розеток является более надежным. При подключении многопроволочных жил необходим наконечник.

Для чего применяется электропитание с повышенным напряжением

По той же причине, по которой магистральные линии электропередач работают под напругой 10 тысяч вольт. Чтобы обеспечить определенную нагрузку (мощность электроприбора), есть два пути: повысить силу тока при пониженном напряжении, либо напротив: повышая вольтаж, можно снизить ток в цепи. Для экономии силовых кабелей, рациональнее подавать потребителю 380 вольт вместо 220.

Выгода очевидна: сила тока ниже, меньше греются провода, их сечение можно уменьшить. Равно как и коммутирующие устройства рассчитаны на меньший ток.

Соответственно, для подключения конечных электроустановок, в помещении должна быть трехфазная розетка.

При этом возникает перекос нагрузки, это негативно сказывается на работе генерирующих устройств, и может вывести из строя защитную автоматику.

Это интересно: Тиски ручные металлические — рассказываем главное

Подключаем трехфазную розетку на 380 вольт самостоятельно

Часто на производственных предприятиях, при строительстве или в офисах используются мощные электроприборы, требующие трехфазного питания на 380 В. И если подключить обычную розетку к однофазной электросети достаточно просто, то подсоединение разъема на три фазы имеет свои нюансы, так как к нему подводится четырех- или пятижильный кабель (с заземлением)

Поэтому, чтобы подключение было безопасным и не привело к выходу из строя электрического оборудования, важно присоединить все проводники правильно и не перепутать фазу и ноль

Какие розетки применяются при подключении электроприборов на 380 вольт

В нашей стране в основном используются розетки двух типов: PC32 и 115 (125) 3P+PE+N, а также их зарубежные аналоги:

  • Разъемы типа PC32 применяются сугубо для неперемещаемых электроприборов, таких как электроплиты, стационарные водонагреватели, станки и т.д.
  • Розетки 115 (125) 3P+PE+N подойдут там, где используется передвижное электрооборудование, например в мастерских или на стройке. В этом случае приборы подключаются к сети гибким медным кабелем. Также этот тип разъема можно использовать и при запитке стационарных устройств.

Импортные розетки целесообразно устанавливать, если этого требует дизайн помещения, или же вилка на питающем шнуре электроприбора имеет соответствующую конфигурацию.

Обратите внимание! При выборе розетки нужно учесть величину тока, на которую она рассчитана. Это значение должно быть не меньше того тока, что расходует применяемое электрическое оборудование

Общие положения подключения для всех типов трехфазных розеток

При установке трехфазной розетки необходимо:

  • Отключить подачу электроэнергии и проконтролировать с помощью индикаторной отвертки или тестера отсутствие напряжения.
  • В произвольном порядке присоединить три фазных жилы A, B и C к контактам с маркерами L1, L2, L3. Расположение фаз несущественно, так как от него зависит только направление вращения подключаемого электродвигателя. Если ротор будет вращаться не в ту сторону, то достаточно переставить два любых фазных провода на клеммах электромагнитного пускателя прибора или в автомате.
  • Присоединить ноль к контакту с обозначением N.
  • Подсоединить защитный заземляющий провод, идущий от контура заземления, к контакту с маркером PE («земля»).

В случае, когда для подключения стационарного электрооборудования применяется четырехконтактная розетка, заземление устройства происходит несвязанным со штепсельным разъемом проводником. Заземляющий многожильный медный кабель подсоединяется непосредственно к металлическому корпусу прибора под болт в месте с соответствующей маркировкой. Сечение провода должно быть таким же или больше, как и у кабеля электропитания.

Подключение розетки типа PC32

Процесс подключения разъемов этого типа не отличается от описанного выше алгоритма. Три фазных проводника подсоединяются к контактам L1, L2, L3. Ноль подключается к клемме N, а заземляющая жила – к выводу PE.

Подключение розетки типа 115 (125) 3P+PE+N

Чтобы не запутаться, подключение этой розетки лучше начинать с заземления. Соответствующий контакт расположен внизу, рядом с направляющим пазом, благодаря которому вилка при включении в разъем всегда будет сориентирована правильно.

Нулевая клемма N находится справа от контакта PE. К ней подсоединяется жила рабочего нуля. На оставшиеся три клеммы (L1, L2, L3) подключаются фазные жилы в произвольном порядке.

Как видим, подключить трехфазную розетку не так уж сложно и доступно любому человеку, имеющему технические навыки.

Параллельное соединение розеток в модульном блоке

Имеется розеточный модуль, в котором выполнено параллельное соединение розеток. Конечно, все они продаются уже в собранном виде, но я хотел бы разобрать и объяснить сам принцип подключения. Чтобы подсоединить провода к розетке-блоку, необходимо, прежде всего, снять крышку, отвинтив крепящие ее винты.

Если теперь посмотреть внимательно на конструкцию розетки, можно увидеть, что клеммы приемных отверстий соединены между собой параллельно. Чтобы подвести напряжение ко всем клеммам, достаточно подсоединить провода к любой их паре.

Давайте разберем, как выполняется подключение проводов в таком блоке. Снимаем все установленные провода и для наглядности берем разноцветные: коричневый провод – фаза, синий провод – ноль.

Как видно на фото блок состоит из четырех розеток. В каждой розетке, как и в любой другой есть по два контакта. Наша задача подключить все розетки так чтобы они работали не зависимо друг от друга, а это можно сделать, применив .

На самом деле все довольно просто. Допустим, что правый контакт розетки — ноль, левый фаза. На правый контакт каждой розетки подключаем синий провод: от первой на вторую, со второй на третью и т.д. На левый контакт каждой розетки аналогично подключаем коричневый провод.

В данном розеточном модуле предусмотрены контакты заземления. Заземляющий провод к ним подключается с помощью болта и шайбы, поэтому его мы скрутим кольцом. Фазный и нулевой провод оставим прямыми, так как в самих контактах розетки провода фиксируются с помощью прижимной пластины

При подключении нужно обращать внимание и на цвет изоляции проводов

К клемме заземления подключается обычно желтый провод, к «фазе» и «нулю» – голубой и коричневый. Если заземляющий провод многожильный (состоит из многих тонких проводков), то после сворачивания колечком его желательно облудить. В противном случае отдельные проводки могут выпирать из-под шайбы с винтом, и контакт будет не полным. Это же относится и к проводам «фазы» и «нуля».

После снятия изоляции (длиной примерно 1 см) их необходимо скрутить плоскогубцами и облудить. При покупке розеток модульного типа, как на примере, желательно перед установкой проверить правильность подключения и надежность соединения контактов. При необходимости контакты нужно подтянуть.

Подсоединив жилы к клеммам, провод в точке разветвления желательно прикрепить к корпусу розетки – чтобы его нельзя было выдернуть. Способ крепления может быть различным в зависимости от конструкции розетки. Можно использовать лейкопластырь или пластинку из металла с отверстиями по краям. Некоторые розетки имеют в своей комплектации специальный хомутик для этого.

В заключение нужно проверить правильность подсоединения, подключив к каждой паре приемных гнезд какой-нибудь электроприбор с евророзеткой. Заодно проверяется и легкость включения/выключения.

Если вилка вставляется и извлекается с чрезмерным усилием, нужно подогнуть контакты заземления, выступающие по бокам. Перед установкой крышки в ней нужно прорезать боковое отверстие для провода. Обычно для него уже имеется наметка в крышке. Требуется всего лишь вырезать обозначенное место и, установив крышку на место, привернуть ее винтами.

Соединение розеток шлейфом

Иногда возникает необходимость установить дополнительную розетку, подключив ее параллельно к уже установленной. Такая схема подключения экономичнее, чем прокладывание отдельного провода.

В этом случае провода от новой розетки нужно подключить к клеммам установленной розетки таким образом, чтобы «фаза» была подключена к «фазе», а «ноль» – к «нулю». Обычно в розетках фазный провод располагается справа.

Подключая электрические устройства и соединяя между собой провода, нужно проследить, чтобы металл соединяемых проводов был одинаков. Т.е. медная жила должна соединяться к медной, а алюминиевая – с алюминиевой.

При контакте меди с алюминием происходит окисление металлов (в виде белого налета), приводящее в конечном итоге к нарушению контакта. Если условие одинаковости металла соединяемых жил обеспечить невозможно, нужно облудить контактирующие кончики проводов (это не спасет от окисления, но замедлит его процесс). О том как выполнить шлейфом поговорим в следующей статье.

Похожие материалы на сайте:

Обозначения розеток для схем и чертежей

Для обозначения розеток используется полукруг дугой вверх. Обозначение на чертежах отличается от изображения на принципиальных схемах. На рисунке показано несколько наглядных примеров обозначений.

Двухполюсные розетки обозначают одним штрихом, трехполюсные – тремя штрихами, исходящими из общей точки и направленными вверх. Не бывает обозначений с двумя штрихами из общей точки. Два параллельных штриха обозначают двойную двухполюсную розетку (См. ГОСТ 21.614–88 для более полной информации.).

Розетка с заземляющим контактом обозначается горизонтальным штрихом, проходящим по касательной. Это не признак скрытой установки, как думают некоторые. Розетка для установки в стены обозначается вертикальной чертой внутри полукруга. Условные обозначения розеток могут дополняться символами выключателей («кочергой») — Г-образными штрихами, если они выполняются совместно с ними.

Все эти обозначения никак не связаны с подключением, последние выполняются по принципиальной электрической схеме, это совсем другой документ. Чертеж проводки необходим только для монтажа розеток и выключателей, для установки щитков и прокладки трасс проводки. Подключение делается позже, во избежание путаницы. Подробнее о подключении розеток можно почитать тут.

Как правильно подключить трехфазную розетку

В советские времена потребление электрической энергии в квартирах и частных домах было относительно небольшим. Однако ситуация изменилась в последние десятилетия. Современное жилище содержит большое количество бытовой техники, которая в совокупности потребляет много энергии. В результате появилась необходимость в трехфазном питании, позволяющем организовать более мощные каналы поставки электричества. К тому же многие виды оборудования, такие как электрические котлы, производятся только в трехфазном исполнении. Для организации подключения указанного типа нужна трехфазная розетка, о которой и пойдет речь в этой статье.

Особенности подключения

На территории Российской Федерации потребители тока с напряжением 380В, как правило используют для коммутации два основных форм-фактора трехфазных розеток: РС 32 и 115 (3Р+РЕ+N). Именно поэтому процесс подключения, схему целесообразно рассмотреть на примере каждого типа отдельно.

Для ввода в эксплуатацию такой точки используется следующий порядок:

  1. Отключение напряжения в соответствующей электрической цепи. Дополнительно рекомендуется сделать контрольный замер, используя вольтметр или индикатор,
  2. Подключение фазных проводов на соответствующие контакты. Принципиального значения порядок проводов не имеет, если только не подсоединяется электродвигатель. От порядка фаз зависит направление вращения агрегата,
  3. Подключение нулевого провода,
  4. Подключение заземляющего контакта.

Соединение проводов вилки происходит аналогично, минуя первый этап. Примерная 3-фазная схема электрических соединений имеет следующий вид:

Если вилка и розетка не имеет заземления (РЕ), то соединяется с контуром через болт на корпусе прибора.

Тип 115 (3Р+РЕ+N) отличается тем, что может быть использован для мобильных соединений. Обязательным условием является подведение провода заземления (как правило, используется медный многожильный кабель с сечением не менее чем суммарное фазных и нулевого). Схема и порядок подключения в этом случае будут аналогичными типу РС32, поэтому смысла описывать еще раз одно и то же нет. Единственное, что еще нужно учесть, выбирая тип 115, это необязательность подсоединения заземления напрямую на контакт розетки (РЕ), если она будет использоваться стационарно.

После соединения проводов и крепежа, обязательно необходимо произвести контрольные замеры напряжения, чтобы убедиться в правильности сборки.

Проверка фаз с помощью мультиметра

Если розетка уже имеется, но при этом вы не знаете расположение линий на контактах, можно легко определить их назначение, кроме номеров фаз. Делается это с помощью тестера.

Между любыми фазными контактами должно быть напряжение 380 вольт. Между рабочим нулем и каждой из фаз — 220 вольт. Аналогичный показатель получится и между защитным заземлением с фазами. При этом, определить, где «нуль», а где «земля» (в розетках с 5 контактами) достаточно сложно.

  1. Если силовой кабель имеет стандартную маркировку, необходимо вскрыть корпус розетки, и убедиться, что «земляной» провод (соответствующего цвета) соединен с «правильным» контактом с одной стороны, и шиной рабочего заземления с другой стороны (в распределительном щитке).
  2. При невозможности определить провод визуально, проверяем разницу в потенциале для «нуля» и «земли».

Кстати, при объединении «нуля» и «земли» эксплуатация электроустановок вообще запрещена.

Суть метода: если произвести замеры с коротким интервалом сначала между фазой и «нулем», а затем между фазой и «землей», во втором случае напряжение будет немного ниже. Это связано с тем, что линия между защитным заземлением и фазой проходит через физическую землю (грунт), где сопротивление выше, чем у кабеля нулевой шины.

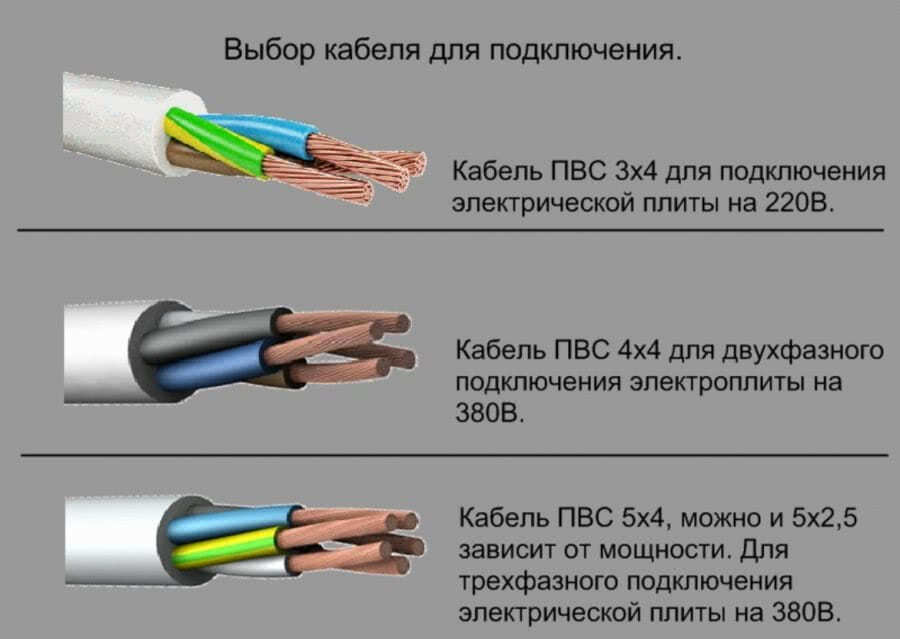

Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

  1. Прокладываем кабельный канал.
  2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
  3. Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

  • ПВС 3х4 — подключение электрической плиты однофазное на 220В.
  • ПВС 4х4 — подключение однофазное на 380В.
  • ПВС 5х4 — подключение трехфазное на 380 В.

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

  • желто-зеленый – заземляющий;
  • синий – нулевой;
  • фазные — все остальные цвета.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11. Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

  • удаленность от источников влаги;
  • удаленность от источников огня;
  • доступность для контроля и обслуживания;
  • недоступность для детей.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Какая вилка лучше

Электрические вилки и розетки должны соответствовать друг другу по количеству контактов и по числу Ампер. Есть мнение, что разборная конструкция штепсельного приспособления менее надежная. В ней контакты часто разбалтываются, соединительные болты расслабляются после длительного использования. В результате пользоваться конструкцией небезопасно.

Литые изделия имеют прочный корпус с надежной каучуковой или резиновой изоляцией. Такой штекер может прослужить гораздо дольше без замены. Также некоторыми особенностями отличаются приспособления в зависимости от принадлежащего класса.

  1. Класс А. Обычно конструкции такого типа эксплуатируют в Центральной Америке и Японии. Один штекер толще другого. Это сделано для соблюдения полярности.
  2. Класс В. Предназначен для бытового применения, имеет заземляющий контакт. Оптимальная сила тока до 15 Ампер.
  3. Класс С. Европейский стандарт, имеет схожесть с вариантами, которыми пользовались в СССР. Такие вилки удобны и входят в разъемы нового типа, при этом подойдет только плоская розетка.
  4. Вилки других стандартов. Все они разные, но могут иметь единый способ подключения. Поэтому каждый из вариантов может эксплуатироваться на любом из континентов. Образцы с обозначением D, E, F и другие могут применяться для электросетей РФ и советских розеток при наличии специального переходника.

Конструкция

Поскольку подключение потребителей к сети напряжением 380 вольт предусматривает использование трех фазных проводов (L1, L2, L3), а также нулевого (N) и защитного (PE) провода, то конструкция трехфазного разъема существенно отличается от двухполюсных устройств, предназначенных для подключения однофазных потребителей.

Нужно заметить, что термины «трехфазная» и «трехполюсная» не являются синонимами. Каждый полюс устройства представляет собой независимый путь прохождения электрического тока. Поэтому обыкновенная двухполюсная розетка на 220В, оборудованная заземляющим контактом, является трехполюсной.

Основными составными частями силовой розетки, рассчитанной на напряжение 380 вольт, являются:

В настоящее время используются электрические трехфазные разъемы с четырьмя или пятью контактами игольчатого либо ножевого типа. Выбор той или иной модели такого оборудования осуществляется, исходя из особенностей подключаемого потребителя.

Для подключения трехфазных электрических двигателей в сеть 380В, а также прочих симметричных нагрузок может быть использован трехжильный провод. Для подсоединения потребителей, создающих несимметричную нагрузку, используется розетка с пятью выводами, оборудованная нулевым и заземляющим контактом.

Существуют также устройства на 380 вольт, имеющие 7 разъемов (каждая фаза имеет собственный ноль, а также общий заземляющий проводник), такие устройства применяются в помещениях, где необходимо обеспечить очень высокий уровень электробезопасности.

Незначительные изменения в конструкции трехфазных розеток могут быть внесены, исходя из их мощности, назначения, а также степени защиты от пыли и влаги. Существуют розетки с защитными шторками, наклонные на 380 вольт, устройства, оборудованные заглушкой, плоские, влагозащищенные и т.д.

Что такое трехфазный ток

Это система, объединяющая три электроцепи с токами, которые разнятся по фазе на 1/3 периода. Причём их собственные ЭДС совпадают по частоте и амплитуде и имеют такой же фазовый сдвиг. У такой структуры фазное и линейное напряжения соответственно равны 220 В и 380 В. Частота периодических колебаний – 50 герц (Гц).

Если подключить к осциллографу токовые синусоидальные сигналы от трёхфазной сети, то можно будет увидеть, что они совершают прохождение своих точек максимума в регулярной фазовой последовательности.

Общая формула мощности переменного тока:

P = I*U*cosϕ,

где:

  • P – мощность, (Вт);
  • I – ток, (А);
  • U – напряжение, (В);
  • cosϕ – коэффициент мощности.

Значение cosϕ должно стремиться к единице. Средний коэффициент мощности лежит в интервале 0,7-0,8. Чем он выше, тем больше КПД установки.

В случае 3-х фазных сетей мощность будет зависеть от схемы соединения источника и нагрузки.

Способы проверки правильности подключения трехфазной розетки

Работа выполняется в четыре этапа:

  1. внешним осмотром оценивается состояние монтажа и прочность механической сборки;
  2. до подачи напряжения мегаомметром измеряется прочность изоляции собранного монтажа;
  3. в режиме омметра вызваниваются цепи от контактов выключателя до розетки для определения их соответствия схеме и отсутствия возможности создать короткое замыкание;
  4. включением напряжения на холостой ход с целью измерения его линейных и фазных величин.

При правильном подключении мы замерим 380 вольт между фазами и 220 — относительно фазных проводов с рабочим и защитным нулями. Если это условие не соблюдается, то следует искать ошибку в схеме.

Как защититься от обрыва нуля

Как с этим бороться? Уберечь себя от повышенного напряжения при обрыве ноля, можно несколькими способами.

Первый способ – это выполнить надежное повторное заземление нулевого проводника. Забегая наперед скажу – способ этот плохой и вредный.

Данный метод можно использовать в частных домах

Не важно однофазный или трехфазный у вас ввод. Самое главное, сделать качественный заземляющий контур. После этого, соединяете отдельным проводником шинку нулевой жилы с этим контуром

В случае обрыва нулевого провода, электроснабжение ваших бытовых приборов останется в равновесии и никакого большого перекоса не случится

После этого, соединяете отдельным проводником шинку нулевой жилы с этим контуром. В случае обрыва нулевого провода, электроснабжение ваших бытовых приборов останется в равновесии и никакого большого перекоса не случится.

Ток будет течь от фазы через сопротивление потребителя и уходить через нулевую шинку и его проводник на землю. И так по всем остальным фазам.

Небольшой перекос здесь конечно же будет присутствовать, но его величина будет зависеть от качества вашего контура заземления. Однако этот способ защиты имеет один жирный минус, который перечеркивает все его преимущества.

Безусловно, контур заземления делать нужно, с этим никто не спорит. Вопрос в том, соединять ли его с нулевым проводником.

Ведь если он будет качественным (10 Ом или даже 4 Ом) только у вас одного по всей улице, а обрыв нулевого провода случится не возле вашего дома, а в самом начале ВЛ, то на этот контур тут же “сядут” все ваши соседи.

Фактически весь суммарный ток пойдет через ваш нулевой проводник. Если вы ноль завели через двухполюсный или четырех полюсный автомат, то он скорее всего выбьет от перегрузки. В противном случае ждите пожара и оплавленной проводки.

Поэтому правильно собранный щит (вводной автомат подобранный по нагрузке, заземляющий медный проводник сечением не менее 10мм2) – залог вашей безопасности.

Еще один недостаток такой “контурной защиты” – опасность самому попасть под напряжение. Допустим, несколько лет назад вы сделали отличный контур.

Но по причине наличия солей в почве, он постепенно сгнил, а вы об этом даже и не догадываетесь.

В итоге при очередном обрыве нейтрали, все заземленное электрооборудование у вас дома окажется под напряжением. Никакой земли то уже нет. А потенциал фазы начнет гулять по корпусам приборов.

Пошел открыть холодильник – удар током, зашел в душ – попал под напряжение.

Поэтому надежнее и безопаснее всего применять другой метод.
