Стабилизаторы напряжения: типы, выбор, подключение

Оглавление

Стабилизаторы на микросхемах

Такие устройства в интегральном варианте имею повышенные характеристики параметров и свойств, которые отличаются от подобных приборов на полупроводниках. Также они обладают повышенной надежностью, небольшими габаритами и весом, а также небольшой стоимостью.

Последовательный стабилизатор

1 – источник напряжения;
2 – Элемент регулировки;
3 – усилитель;
4 – источник основного напряжения;
5 – определитель напряжения выхода;
6 – сопротивление нагрузки.

Элемент регулировки выступает в качестве изменяемого сопротивления, подключенного по последовательной схеме с нагрузкой. При колебании напряжения меняется сопротивление элемента регулировки так, что происходит компенсация таких колебаний. Воздействие на элемент регулировки производится по обратной связи, которая содержит элемент управления, источник основного напряжения и измеритель напряжения. Этот измеритель является потенциометром, с которого приходит часть напряжения выхода.

Обратная связь регулирует напряжение выхода, использующееся для нагрузки, напряжение выхода потенциометра становится равным основному напряжению. Колебания напряжения от основного создает некоторое падение напряжения на регулировке. Вследствие этого, измеряющим элементом в определенных границах можно осуществлять регулировку напряжения выхода. Если стабилизатор планируется изготовить на определенную величину напряжения, то измеряющий элемент создается внутри микросхемы с компенсацией температуры. При наличии большого интервала напряжения выхода, измеряющий элемент выполняется за микросхемой.

Параллельный стабилизатор

1 – источник напряжения;
2 –элемент регулирующий;
3 – усилитель;
4 – источник основного напряжения;
5 – измерительный элемент;
6 – сопротивление нагрузки.

Если сравнить схемы стабилизаторов, то прибор последовательного вида имеет повышенный КПД при неполной загрузке. Прибор параллельного вида расходует неизменную мощность от источника и выдает ее на элемент регулировки и нагрузку. Стабилизаторы параллельные рекомендуется использовать при неизменных нагрузках при полной загруженности. Стабилизатор параллельный не создает опасности при КЗ, последовательный вид при холостом ходе. При неизменной нагрузке оба прибора создают высокий КПД.

Параметрический стабилизатор

Его принцип работы заключается в свойствах полупроводниковых приборов. Вольтамперная характеристика полупроводника – стабилитрона показана на графике.

Во время включения стабилитрона свойства подобны характеристике простого диода на основе кремния. Если стабилитрон включить в обратном направлении, то электрический ток сначала будет расти медленно, но при достижении некоторой величины напряжения наступает пробой. Это режим, когда малый прирост напряжения создает большой ток стабилитрона. Пробойное напряжение называют напряжением стабилизации. Во избежание выхода из строя стабилитрона, течение тока ограничивают сопротивлением. При колебании тока стабилитрона от наименьшего до наибольшего значения, напряжение не изменяется.

На схеме показан делитель напряжения, который состоит из балластного сопротивления и стабилитрона. К нему параллельно подключена нагрузка. Во время изменения величины питания меняется и ток резистора. Стабилитрон берет изменения на себя: меняется ток, а напряжение остается постоянным. При изменении резистора нагрузки ток изменится, а напряжение останется постоянным.

Выбор места установки

Нужно заранее выбрать место, в которое будет установлен стабилизатор. Размеры устройства определяются его выходной мощностью. Маленькие стабилизаторы могут устанавливаться рядом с аппаратурой на столе. Крупногабаритные модели требуют стационарного монтажа. Местом установки может быть пол, стена или заранее оборудованная ниша.

Работающие трансформаторы нагреваются, из-за чего нужно проводить систему отвода тепла. По этой причине стабилизатор следует установить в место, в котором доступ к вентиляционным отверстиям будет открыт. Тогда внутри будет создаваться необходимый воздухообмен.

Место установки должно быть незапыленным, без влажного воздуха, вдали от легковоспламеняющихся и горючих жидкостей. Высокие температуры, пыль, влага могут вывести стабилизатор из строя. Оптимальное место расположения – устанавливать рядом с распределительной коробкой на входе до счетчика.

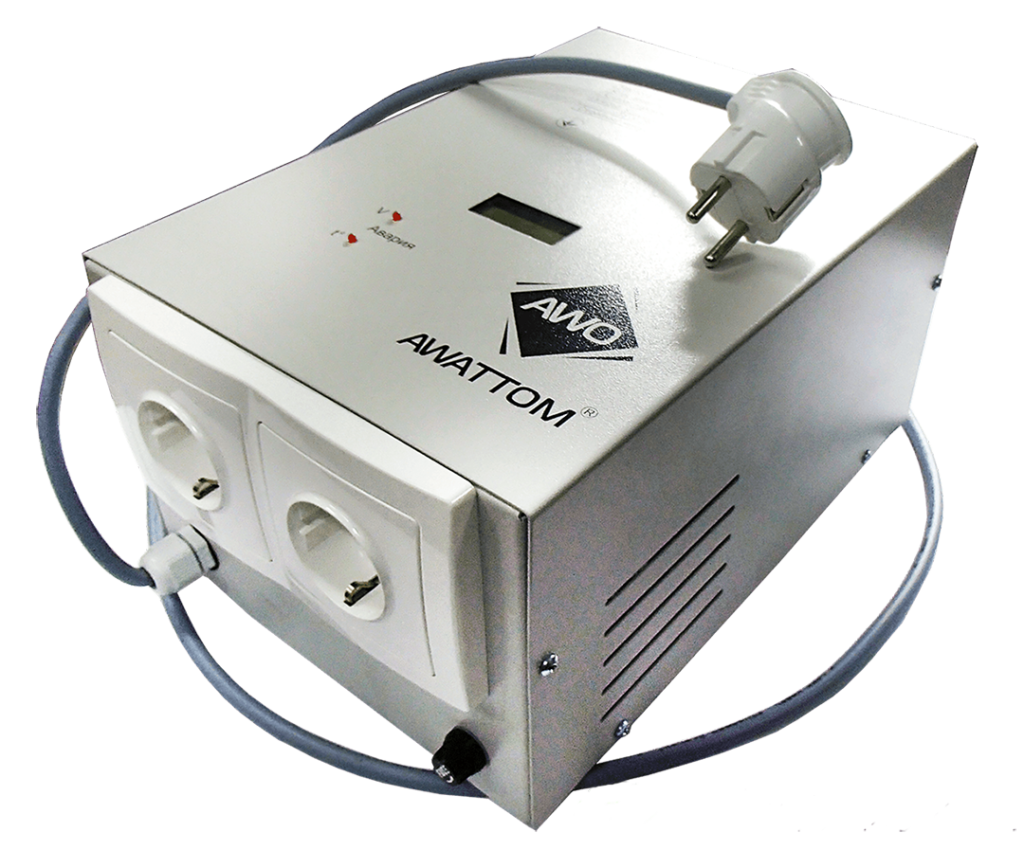

Для чего нужен стабилизатор напряжения

Пониженное и/или нестабильное напряжение в сети электропитания может необратимо повредить всю бытовую технику в Вашем доме!

И, при этом, в бесплатном гарантийном сервисе, вероятнее всего, Вам будет отказано, так как, гарантия имеет силу лишь при условии, что устройство эксплуатируется в условиях электропитания удовлетворяющих строгим техническим требованиям к напряжению питания — 220 вольт ±10%.

Бытовая техника, подключенная через стабилизатор, работает в щадящем режиме электропитания со стабилизированным входным напряжением питающей сети, что позволяет значительно продлить ее эксплуатационный ресурс и даже сэкономить на электроэнергии т.к. вся бытовая техника изначально проектируется на конкретное значение в сети.

Стабилизаторы также могут использоваться для защиты электродвигателей. Возможно, Вы замечали как трудно стартовать электродвигателю при пониженном питании в сети.

Если подано питание меньше нормы — двигателю не хватает пусковой мощности, он просто стоит и потребляет огромный пусковой ток, который раз в пять-семь больше рабочего. Двигатель очень быстро перегревается и выходит из строя.

А теперь представьте, что это двигатель Вашей новой стиральной машинки или нового холодильника — нужен стабилизатор.

Стабилизатор для частного дома или дачи — просто необходим для защиты от постоянных перепадов напряжения в сети.

Для корректного повышения/понижения напряжения в сети, для защиты то низкого/высокого значения питания необходим повышающий/понижающий стабилизатор от авторитетного производителя.

Значение вольтодобавки будет автоматически подбираться в зависимости от уровня просаженности во входной электросети, а в случае аварийного изменения входного напряжения вся аппаратура будет автоматически отключена от сети.

Зачем нужен стабилизатор:
Если у Вас в доме нет ничего более ценного, чем лампочки накаливания, однозначно, — стабилизатор Вам не нужен.
Есть смысл задуматься о покупке стабилизатора, если у Вас есть хотя бы холодильник или микроволновая печь и питание в сети периодически падает ниже 190 вольт.
Ну и если у Вас «полный фарш» бытовой техники и питание периодически отклоняется вверх выше 250 вольт и/или вниз ниже 190 вольт — Вам крайне необходимо защитить всю электросеть в доме мощным стабилизатором сетевого напряжения.

Вывод очевиден:

Принцип работы стабилизатора напряжения

Принцип работы стабилизатора заключается в отслеживании изменений входного питания и корректировке в соответствии с ситуацией:
При изменении входного напряжения, первую фазу (20 миллисекунд) стабилизатор использует для замера.
После замера происходит реагирование на ситуацию. При изменении напряжения в пределах диапазона, происходит выравнивание до 220 В.
При падении значения ниже диапазона, стабилизатор переходит в режим «вытягивания» — поднимает питание, на сколько хватает ресурса трансформатора.
При скачке выше диапазона, происходит аварийное отключение.
Импульсные скачки и скачки при отключениях и включениях электроэнергии не пропускаются.
Регулировка напряжения в стабилизаторе организовано методом переключения добавочных обмоток специального трансформатора.

Переключение осуществляется электронными ключами в момент прохождения синусоиды напряжения через нулевую отметку. Электронные ключи управляются процессором по специальной программе.

Процессор собирает данные с датчиков и коммутирует ключи по заданному алгоритму. Также, процессор не допускает включения более одного ключа и следит за исправностью ключей.

Процессор также собирает данные с сопутствующих датчиков, не обозначенных на схеме (силы тока, нагрева трансформатора, питания процессора, и др.).

В алгоритм программы процессора заложены следующие режимы:
Транзит — режим, когда 220 В на входе нормальное и стабилизатор обеспечивает защиту только от внезапных скачков.
Повышение — режим, когда питание на входе ниже нормы, но в пределах диапазона регулирования, стабилизатор выравнивает его до номинального.
Вытягивание — аварийный режим, когда 220 В на входе ниже нормы и ниже диапазона

Обратите внимание! Стабилизатор не отключается, а поднимает питание, на сколько хватает ресурса трансформатора.
Понижение — режим, когда напряжение на входе выше нормы, но в пределах диапазона регулирования, стабилизатор выравнивает питание до номинального.
Авария — режим, когда 220 В на входе выше диапазона регулирования, стабилизатор отключается, переходя в дежурный режим и «ждет» падения питания.
Задержка включения — режим обеспечивает сглаживание скачка при включении электроэнергии.

Подробнее о назначении

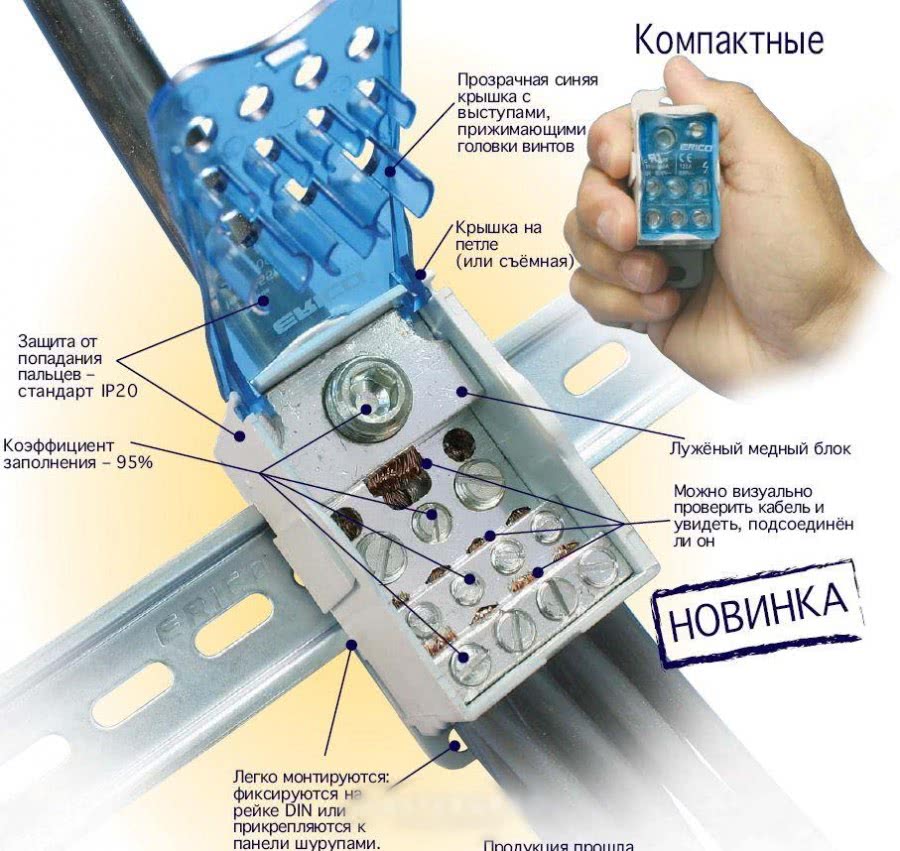

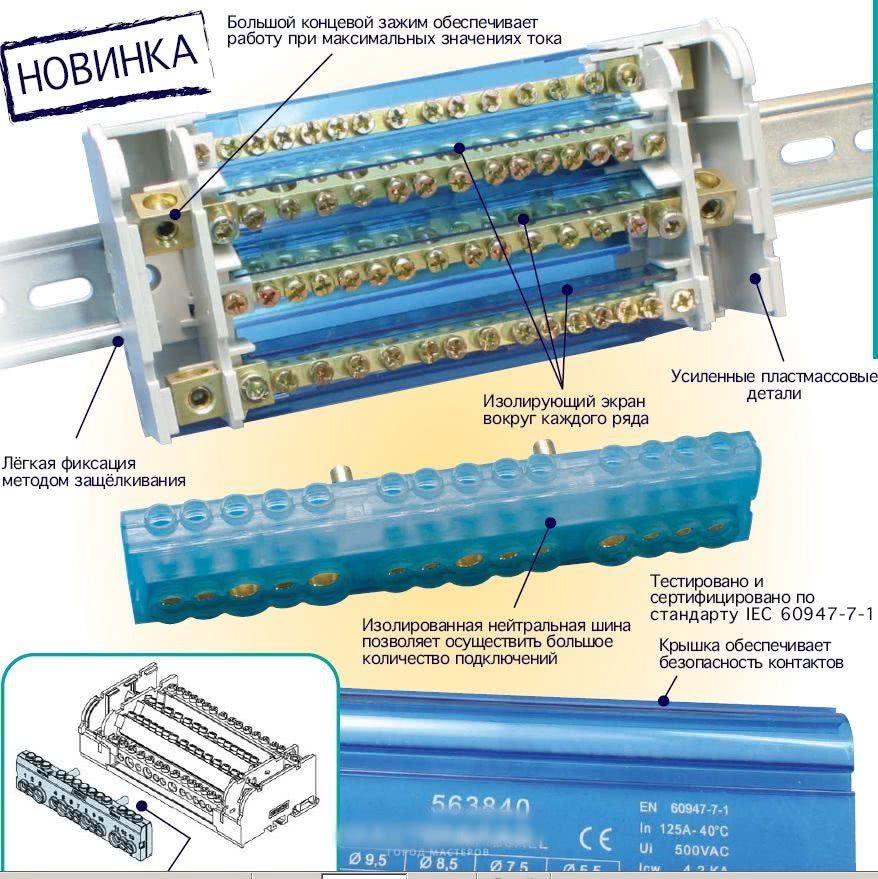

Использование заземляющей нулевой шины в системе проводке позволяет решить много важных моментов:

Создание нескольких точек, чтобы разделить общую нагрузку от основного ввода к нулевому проводнику.
“Открытие” механизма заземления посредством использования в конструкции прозрачной крышки, защищающей клеммы.
Повышение эффективности и работоспособности автоматических устройства защиты.
Обеспечение непрерывности линии от непосредственного заземления до выходной точки.
Экономия места в щитке, так как не будет необходимости размещать несколько одиночных шин.
Разделение проводов нулевого и фазного типа.

В целом, нулевая шина позволяет поднять безопасность функционирования сети на качественно новый уровень, однако ее использование и подключение должно быть максимально грамотным, поэтому к монтажу данного элемента электротехнической сети предъявляются особые требования.

Подключение трёхфазного стабилизатора напряжения. Устройство и схема подключения. — блог СамЭлектрик.ру

Трехфазный стабилизатор напряжения

Эта небольшая статья будет про стабилизацию трехфазного напряжения. Что такое трехфазное напряжение – я популярно рассказал в статьях про подключение трехфазного счетчика и про обрыв нуля. А тут читайте, в чем разница трехфазного и однофазного напряжения.

Зачем нужен трёхфазный стабилизатор напряжения

Зачем и где нужна стабилизация трехфазного напряжения? Прежде всего там, где используются трехфазные потребители тока. А они, как правило, довольно мощные.

Трудно представить трехфазный стабилизатор с мощностью менее 30кВт, поскольку предполагается питание нескольких групп потребителей, включая однофазные.

Часто использования мощных стабилизаторов на три фазы можно избежать, просто устранив перекос фаз на этапе проектирования схемы электроснабжения.

Однако, стабилизаторы ставят не от хорошей жизни, и ставят их конечные потребители (офисы, дома, квартиры). И перекос фаз в данном случае – данность, которую устранить без стабилизатора невозможно.

Естественно, перекос фаз, возникший вследствие обрыва нуля, устранить тоже можно, но лишь до определенной степени. Как только напряжение выйдет за пределы возможностей стабилизатора, он отключит проблемную фазу вообще.

Устройство трехфазного стабилизатора

Раскрою все карты – когда производители и продавцы говорят о трехфазных стабилизаторах, они, мягко говоря, лукавят. Дело в том, что для стабилизации напряжения всегда используют три однофазных стабилизатора. Если кто-то видел трёхфазный стабилизатор – это три однофазных, имеющих один общий корпус.

И подключается он также, как три однофазных.

Единственное отличие трехфазного стабилизатора от трех однофазных – в трехфазном есть защита от пропадания фазы. Трёхфазный с этом случае просто отключится. А если применять три однофазных – в питаемом оборудовании должна быть защита от пропадания фазы – мотор-автоматы для двигателей либо устройство контроля фаз.

Схема подключения трехфазного стабилизатора напряжения

Для трехфазной сети нужно использовать трехфазный стабилизатор, но как правило для стабилизации используют три однофазных стабилизатора, соединенные по схеме”Звезда”.

Схема подключения трехфазного стабилизатора напряжения на основе трех однофазных выглядит так:

Схема подключения стабилизаторов для трехфазной сети

По схеме опять же видно, что стабилизируется отдельно каждая фаза, каждый стабилизатор включается в разрыв.

Для подключения нуля особых требований нет – достаточно подключить их к клеммам стабилизатора. В разных моделях может быть требование по раздельному подключению нуля, в случае если схема включения – с разрывом нуля.

Производитель рекомендует подключать стабилизаторы сразу на три фазы, а не на две или одну (в случае трехфазной сети). Все три стабилизатора должны быть одного типа, на одну мощность.

В случае, если к качеству трехфазного напряжения предъявляются особые требования, обычно схему подключения дополнительно совершенствуют . Например, дополняют трехфазным байпасом, или схемой, которая отключит все три фазы в случае пропадания или выхода за пределы одной из них.

Установка стабилизаторов трехфазного напряжения для дома

Ниже показаны случаи реальной установки 3-фазных стабилизаторов напряжения в домашних условиях.

Три стабилизатора для стабилизации трёх фаз

Вариант установки трехфазного стабилизатора напряжения для дома

Все стабилизаторы, как правило, ставятся в подсобных помещениях с достаточной циркуляцией воздуха.

Стабилизаторы напряжения, комплект на 3 фазы

Скачать инструкции к стабилизаторам напряжения:

• 1 Паспорт SUNTEK ЭМ электромеханический / Паспорт на электромеханические стабилизаторы Suntek СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000 автотрансформаторного типа., pdf, 422.48 kB, скачан:15 раз./

• 2 Паспорт на стабилизаторы напряжения SUNTEK ЭТ электронный тип_реле / Руководство по эксплуатации стабилизаторов напряжения электронного типа (на реле) СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000, pdf, 224.91 kB, скачан:897 раз./

• 3 паспорт SUNTEK TT тиристорный тип / Руководство к стабилизаторам напряжения тиристорного типа SUNTEK TT (управление на тиристорных ключах), pdf, 703.21 kB, скачан:748 раз./

• Румянцев А.А. Всё о стабилизаторах напряжения_2-е издание / Теоретические основы однофазного и трехфазного электропитания. Виды стабилизаторов напряжения, подключение и выбор., pdf, 1.09 MB, скачан:4126 раз./

Более подробно про стабилизаторы напряжения, их разновидности, выбор и схемы подключения написано в предыдущей статье.

Принцип работы

Как и все стабилизаторы напряжения, так и нормализаторы марки «Ресанта» состоят из:

автоматического трансформатора.
электронного блока.
вольтметра.
элемента, который осуществляет подключение/отключение определенных обмоток.

Учитывая то, что производитель осуществляет выпуск различных видов стабилизаторов, элементы для подключения обмоток являются разными. О них мы отметим несколько ниже, а именно тогда, когда будем рассматривать особенности работы и ремонта каждого вида нормализатора от латвийского производителя.

Электронный блок любого стабилизатора компании «Ресанта» осуществляет управление всей работой устройства. Он управляет работой вольтметра и получает данные об уровне входного напряжения. Дальше он сравнивает это напряжение с нормированным и определяет, сколько вольт нужно добавить или отнять.

После этого определяется то, какие обмотки стабилизатора нужно подключить или же отключить. Когда известна эта информация электронный блок подключает/отключает необходимые обмотки с помощью реле или сервопривода и наши электроприборы получают нормализованный ток.

Такой принцип стабилизации тока присущ каждому стабилизатору напряжения от компании «Ресанта». Однако процесс стабилизации в различных моделях компании имеет отличия. Они обусловлены тем, что по-разному происходит подключение/отключение обмоток трансформатора.

В стенах компании выпускается два типа стабилизаторов:

Электромеханические.
Релейные.

И, конечно, ремонт каждого из них имеет свои особенности.

Это интересно: Как защитить провода от кролика?

Список источников

samelectrik.ru
amperof.ru
staby.ru
generatorexperts.ru
electricadom.com
SamElectric.ru
lightika.com
jelectro.ru

Основные схемы силовой части

По схеме силовой части импульсные стабилизаторы делят обычно на три основных типа: понижающие, повышающие и инвертирующие. Такое разделение сложилось, в частности, в отечественной технической литературе.

Некоторые авторы, рассматривая схемы импульсных преобразователей постоянного напряжения во всём их многообразии, показывают, что число элементарных базовых схем преобразователя можно свести к двум — понижающего типа и повышающего типа. Также отмечается, что другие схемы импульсного преобразователя напряжения (в том числе инвертирующего преобразователя) могут быть получены каскадным соединением этих двух базовых схем[неавторитетный источник?].

В нижеприведённых схемах в качестве ключа S могут использоваться полевой транзистор, биполярный транзистор или тиристор, цепь управления ключом для простоты не показана. Отношение времени замкнутого состояния ключа к сумме длительностей замкнутого и разомкнутого состояний называют коэффициентом заполнения (или рабочим циклом — англ. duty cycle).

Преобразователь с понижением напряжения

Названия в англоязычной литературе — buck converter (step-down converter). Если ключ S замкнут, то диод D закрыт, и через дроссель L течёт нарастающий ток от источника. Когда ключ размыкается, ток дросселя, который не может измениться мгновенно, начинает протекать через диод D, при этом величина тока уменьшается. При достаточной индуктивности ток дросселя не успевает уменьшиться до нуля к началу следующего цикла (режим неразрывных токов) и имеет пульсирующий характер. Поэтому даже при отсутствии конденсатора C напряжение на нагрузке R будет иметь такой же характер с пульсациями, размах которых тем меньше, чем больше индуктивность дросселя. Однако, на практике увеличение индуктивности связано с увеличением габаритов, массы и стоимости дросселя и потерь мощности в нём, поэтому использование конденсатора для уменьшения пульсаций более эффективно. Сочетание элементов L и C в этой схеме часто называют фильтром.

Преобразователь с повышением напряжения

Названия в англоязычной литературе — boost converter (step-up converter). Если ключ S замкнут, то диод D закрыт, и через дроссель L течёт линейно нарастающий ток от источника. Когда ключ размыкается, ток дросселя, который не может измениться мгновенно, начинает протекать через диод D и конденсатор C (заряжая его). К началу следующего цикла практически линейно спадающий ток через конденсатор может уменьшиться до нуля, однако приложенное к нагрузке R напряжение конденсатора почти постоянно — амплитуда пульсаций тем меньше, чем больше ёмкость конденсатора. В отличие от предыдущей схемы, здесь дроссель не является элементом фильтра. Напряжение на нагрузке всегда больше напряжения источника.

Инвертирующий преобразователь

Название в англоязычной литературе — buck-boost converter (то есть «понижающе-повышающий преобразователь»). Основное отличие от предыдущей схемы состоит в том, что цепь D, R, C подключена параллельно дросселю, а не параллельно ключу. Принцип работы схемы похожий. Если ключ S замкнут, то диод D закрыт, и через дроссель L течёт линейно нарастающий ток от источника. Когда ключ размыкается, ток дросселя, который не может измениться мгновенно, начинает протекать через конденсатор C (заряжая его) и диод D. К началу следующего цикла практически линейно спадающий ток через конденсатор может уменьшиться до нуля, однако приложенное к нагрузке R напряжение конденсатора почти постоянно — амплитуда пульсаций тем меньше, чем больше ёмкость конденсатора (дроссель не является элементом фильтра). Напряжение на нагрузке может быть как больше, так и меньше напряжения источника.

Влияние диода на КПД

Прямое падение напряжения для обычных кремниевых диодов составляет около 0,7 В, для диодов Шоттки — около 0,4 В. Мощность, рассеиваемая в диоде при больших токах, существенно снижает КПД, особенно в стабилизаторах с низким выходным напряжением. Поэтому в таких стабилизаторах диод часто заменяют дополнительным полупроводниковым ключом с низким падением напряжения в открытом состоянии, например, силовым полевым транзистором.

Во всех трёх описанных схемах диод D может быть заменён на дополнительный ключ, замыкаемый и размыкаемый в противофазе к основному ключу.

Какой стабилизатор напряжения выбрать для частного дома

Выбор стабилизатора напряжения следует начинать с его типа. Во-первых, они бывают сетевыми и магистральными. Сетевые работают от розетки и стабилизируют напряжение для одного-двух подключенных устройств. Магистральные — подключаются прямо к проводке и защищают всю электросеть в доме. В случае частного дома имеет смысл вести речь о покупке магистрального стабилизатора.

Магистральные стабилизаторы делятся на несколько видов.

Ступенчатые стабилизаторы

Ступенчатые стабилизаторы разделяются на релейные и электронные.

Релейный стабилизатор содержит трансформатор, обмотки которого замыкаются с помощью программно управляемых реле. При переключении происходит повышение или понижение напряжения. Релейные стабилизаторы компактные, имеют широкий диапазон изменения напряжения, выдерживают длительную перегрузку в сети, работают даже в условиях низких температур, бесшумно и очень долго — до 10 лет. А стоят при этом недорого, так что очень широко применяются в быту.

Например, это стабилизаторы Ресанта:

Электронный стабилизатор вместо реле использует микроэлектронные компоненты, которые способны замыкать обмотки — ключи-тиристоры. По сигналу с управляющей платы они включаются и выключаются с определенной периодичностью, тем самым регулируя напряжение.

Электронные стабилизаторы имеют более высокую точность регулировки напряжения, более эффективно поддерживают мощность тока в сети при стабилизации (тогда как при переключении реле свет может «моргать») и также работают совершенно бесшумно. Однако, они имеют большие габариты и вес, а также стоят дорого.

Среди популярных марок — например, БАСТИОН:

Электромеханические стабилизаторы

Электромеханические стабилизаторы разделяются на собственно электромеханические, электродинамические и гибридные.

Электромеханический стабилизатор имеет графитную щеточку с сервоприводом, которая переключает количество витков обмотки трансформатора, тем самым повышая или понижая напряжение. Эти стабилизаторы имеют широкий диапазон входных напряжений, устойчивы к перегрузкам и искажениям тока на входе. Но зато у них недолгий срок работы — через 3-4 года угольная щеточка уже подлежит замене. Кроме того, он плохо работает в условиях низких температур и высокой влажности, а при стабилизации на долю секунды раздаются характерные щелчки. Стоят они намного дешевле электронных, но куда дороже релейных.

Популярные модели таких стабилизаторов выпускает, к примеру, RUCELF:

Электродинамические стабилизаторы — это подвид электромеханических стабилизаторов, в которых вместо щеточки переключения используется специальный ролик, который практически не изнашивается. Таким образом, они лишены главного недостатка элекромеханических стабилизаторов — быстрого выхода из строя, при этом сохраняя их достоинства.

К сожалению, это самый дорогой вид стабилизаторов. К этому виду относятся, к примеру, итальянские стабилизаторы ORTEA:

Гибридные стабилизаторы представляют собой комбинацию между электромеханическим и релейным стабилизатором. В них применяется и замыкание обмоток при помощи реле, и переключение количества витков, что позволяет объединить достоинства двух типов и побороть недостатки — к примеру, невозможность работы при низкой температуре.

Такие стабилизаторы стоят примерно как электронные — то есть, недешево. Например, их делает фирма Энергия:

Стабилизаторы с двойным преобразованием

Предыдущие типы стабилизаторов принимают на входе переменный ток из сети и выдают на выходе переменный ток. Стабилизаторы с двойным преобразованием сначала преобразуют переменный ток в постоянный, который питает инвертор, на выходе опять отдающий переменный ток — но со стабильным напряжением 220 В, частотой 50 Гц и синусоидальной формой.

Такой правильный, «выхолощенный» от всех помех ток — главное преимущество стабилизаторов с двойным преобразованием: он безопасен для питания любой техники, поэтому их рекомендуют для дорогостоящего оборудования. Недостаток — низкий коэффициент полезного действия: слишком много пустого расхода электроэнергии.

У стабилизаторов с двойным преобразованием широкий разброс цен. Например, вот такой стабилизатор Штиль относительно недорог:

Как выбрать стабилизатор для дачи? Для сезонного дачного домика наиболее рентабелен обыкновенный релейный стабилизатор. Но если вы живете в частном доме постоянно, и у вас есть отопление, можно задуматься об одной из электромеханических моделей. А если у вас, к тому же, дорогая бытовая техника, то и устройство с двойным преобразованием не будет лишним.

Разновидности стабилизаторов напряжения

На рынке разнообразие технических решений для стабилизации напряжения. Различие заключается в принципах регулирования, точности и быстродействии. Каждый может подобрать прибор под свои требования.

Электромеханические стабилизаторы напряжения

У электромагнитных приборов в основе регулируемый автотрансформатор, выполненный на тороидальном сердечнике. Верхняя часть провода обмотки очищена от изоляции. Передвигая ползунок с электродами по очищенной части обмотки получают различный коэффициент трансформации. Для перемещения ползунка используется сервопривод на основе шагового двигателя.

Электронная схема управления измеряет выходные параметры и подает команды на сервопривод.

Электромеханические отличаются точностью регулирования. Выходное напряжение соответствует требованиям нормативов.

Недостатком является низкая скорость регулирования. При больших отклонениях входного напряжения скорость стабилизации занимает несколько секунд.

Электронные стабилизаторы напряжения

Электронные также используют автотрансформатор. Регулировка выходного напряжения производится коммутацией части обмоток. Для коммутации применяются реле или тиристоры, управляемые электронной схемой.

Скорость переключения бывает очень высокой и ограничивается только скоростью переключения реле или тиристоров, составляя единицы и доли миллисекунд.

Недостаток – ступенчатая регулировка выходного напряжения. Распространена величина «ступеньки» 5В. Снижение данной величины связано с резким усложнением конструкции.

При работе с мощной нагрузкой возможно обгорание контактов реле, что иногда приводит к аварийному отключению устройства из-за резкого выхода параметров напряжения за допустимые значения.

Ферромагнитные стабилизаторы напряжения

Данные устройства также отличаются быстродействием, с простой конструкцией. Сейчас феррорезонансные стабилизаторы не используются, из-за многих минусов:

искажение выходного сигнала;
сильные электромагнитные помехи;
ограниченный диапазон входного напряжения.

Инверторный

Инверторные устройства часто называют стабилизаторами с двойным преобразованием. Это связано с особенностями конструкции. Состоят из следующих блоков:

выпрямитель;
фильтр;
транзисторные ключи;
выходной трансформатор;
блок управления.

Поскольку для преобразования используется выпрямленное напряжение, то импульсные устройства отличаются широким диапазоном стабилизации, быстродействием и точностью установки выходных параметров.

Устройства низкой ценовой категории имеют на выходе напряжение искаженной формы, отличной от чистой синусоиды, поэтому не пригодны для некоторых потребителей. Это относится к трансформаторным устройствам, асинхронным электродвигателям.

Комбинированный

Комбинированные, гибридные приборы, применяются при больших отклонениях входного диапазона. Основой является электромеханический стабилизатор, а релейная часть осуществляет дополнительную коммутацию обмоток автотрансформатора.
