Как подключить водонагреватель к водопроводу в квартире

Оглавление

Подключение к водопроводу из металлопластика

Последовательность монтажа электрических накопительных бойлеров к металлопластиковому водопроводу немного проще, чем к трубам из полипропилена. В первую очередь, это обусловлено тем, что такие системы в большинстве случаев не замуровывают, а для соединения всех элементов металлопластикового трубопровода используются фитинги.

Итак, для подключения автономной нагревательной системы к трубам из металлопластика нужно провести определённые работы.

Перекрывается подача воды в дом.
С помощью трубореза в нужном месте разрезается металлопластиковая труба.
В разрезы монтируются тройники.
В отводы от тройников вставляются или отрезки металлопластиковых труб, или сразу за запорной арматурой подключаются шланги, соединяющие, систему с бойлером.

Особенности подключения к водопроводу

Перед тем, как подключить бойлер к водопроводу, готовят пластиковые и полипропиленовые трубы или шланги. Подключение проводится через разъемы. Установленный водонагреватель в месте подачи холодной воды оснащен предохранительным краном. Соединение герметизируют уплотнителем, кран прикручивается на него, на предохранитель, находящийся ниже, закручивают шланг. Гайка, оснащенная прокладкой, завинчивается без уплотнителя.

К трубе, предназначенной для горячей воды, без использования уплотнителя, прикручивают его другой конец. Один конец шланга, предназначенного для холодной воды, Присоединяем к входу бойлера (отмеченному синим цветом) конец от шланга, где будет холодная вода, другой – к трубопроводу. Сюда заранее устанавливают кран, чтобы перекрыть воду.

Возможно вам будет интересно как спрятать трубы в ванной.

Далее нужно подключить накопительный водонагреватель к электрическому питанию, правильно соединив провода. Как узнать, какой провод нужно присоединять? Поможет следующая информация:

L – фаза (красный или коричневый провод).
Заземление проводится присоединением желто-зеленого провода.
N – ноль (голубой провод).

После соединения проводов, подается напряжение, о подключении сигнал подаст лампочка индикатора. Затем, опираясь на инструкцию, необходимо отрегулировать температуру. После проведения этих действий водонагреватель подключение которого завершено, готов к работе.

О водонагревателях косвенного нагрева воды

Подключение бойлера косвенного нагрева целесообразно использовать, при наличии нескольких точек забора воды. При профессиональном подборе мощности и объема теплообменника, он позволяет согреть холодную воду до нормальной температуры в разных точках водозабора. Приобретайте нагреватель воды вместе с одноконтурным котлом. Несмотря на солидные объемы, он выгоднее двухконтурного, поскольку позволяет бесперебойно получать большое количество горячей воды.

Возможно вам будет интересно знать как делается разводка труб в санузле.

В больших семьях системе проточного нагрева воды с ее полноценным обеспечением справиться будет трудно. Здесь нужен монтаж бойлера косвенного нагрева. По виду он напоминает огромную бочку с неограниченным объемом воды цилиндрической формы. Водонагреватели могут быть горизонтальной и вертикальной установки. Изготавливают их из нержавеющей стали, пластика и стали, окрашенной эмалью. Бойлеры в основном оснащены ТЭНами, что позволяет пользоваться им и в теплое время года.

Агрегат может быть как настенный так и напольный. Подключить бойлер косвенного нагрева можно двумя способами:

Врезать в отдельный контур, независимый от системы отопления, что очень удобно, поскольку систему отопления можно отключить и направить энергию теплоносителя на бойлер.

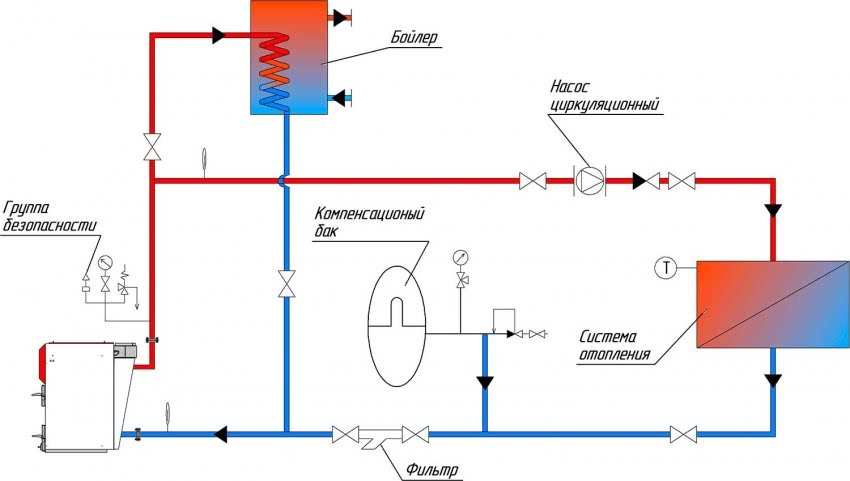

Вторым способом является врезка водонагревателя в контур системы отопления.

Необходимые инструменты и материалы

Монтаж электрического водонагревателя не является сложным, а для его проведения не требуется дорогой инструмент и оснастка. Обычно все имеется у домашних мастеров под рукой.

После того как бойлер будет доставлен по адресу установки, его нужно распаковать и осмотреть на соответствие заводской комплектации, а также для определения готовности к подсоединению, уточнению размеров монтажной планки и патрубка бойлера для ГВС.

Перечень основных инструментов и материалов для установки и обвязки электрического накопительного электроводонагревателя:

бытовая электрическая ударная дрель;
набор сверл по бетону;
профессиональный строительный уровень пузырькового типа;
слесарный молоток;
набор слесарных ключей;
шестигранные ключи, пассатижи и отвертка;
фломастер, для отметки мест крепления;
анкерные крепления;
пакля или ФУМ-лента;
2 стандартных шланга для соединения бойлера;
3 тройника Ду 15;
3 крана Ду 15;
провод ПВС 3х2,5 для подключения устройства к электрощитку;
УЗО для работы в однофазной сети, по рекомендациям завода-изготовителя, в зависимости от электрической мощности ТЭНов.

Установка оборудования

Подобрав исходя из потребностей и возможностей нужный вариант водонагревательного оборудования необходимо решить вопрос по монтажу прибора. Варианта два: доверить все работы специалистам или выполнить установку своими руками. Монтаж водонагревателя не является очень сложной задачей, но всё-таки не рекомендуется делать самостоятельную установку без определённых знаний и опыта, особенно, если предполагается подведение к прибору отдельной электролинии. Имея достаточные знания, навыки и решимость сделать самостоятельный монтаж, можно попытаться обойтись без привлечения третьих лиц к процессу установки.

В установке поможет документация идущая в комплекте с каждым водонагревателем. В коробке с прибором можно найти технический паспорт, схему описывающий процесс монтажа, инструкцию по эксплуатации, которая облегчит взаимодействие пользователя с прибором. Прежде чем начать работы по установке, необходимо прочесть инструкцию и ознакомиться с приведённой схемой монтажа, поскольку некоторые модели могут иметь свои особенности в этапах проводимых действий и подключения.

Для работы понадобятся следующие инструменты:

перфоратор;
измерительные инструменты (рулетка, линейка, угольник);
набор гаечных ключей включая разводной и газовый;
набор для сварки полипропиленовых труб;
несколько отвёрток;
карандаш или фломастер.

Примерная последовательность действий при монтаже водонагревателя включает в себя несколько этапов, которые могут отличаться для определённых моделей. Вначале производят разметку положения бойлера относительно коммуникационных систем и места его установки. Отметив фломастером точки для крепления, выполняется высверливание отверстий под анкеры. Закрепив анкера, при помощи специального винта из пластика, водонагреватель выравнивают по вертикали с тыльной части относительно места крепления.

На следующем этапе производиться подключение бойлера к трубам. Для этого перекрывается подача воды в квартиру путём закрытия запорного крана. Перед тем, как делать врезку, нужно открыть в доме все смесители, чтобы слить оставшеюся в трубах воду. Для подключения водонагревателя в основные трубы горячего и холодного водоснабжения врезают два тройника. Далее ставят краны на входе и выходе водонагревателя. Выполнив монтаж кранов их закрывают для проверки наличия воды.

Следующий этап включает крепление фитингов-переходников. Их ставят на входе и выходе воды из водонагревателя, а также на краны. Поставив всю фурнитуру, замеряют необходимые размеры труб для подключения. Отрезав нужный размер трубы на неё надевается гайка для подключения и уплотнительное кольцо. После этого трубу подсоединяют к системе. Работать необходимо аккуратно — закручивая гайки следите за тем чтобы не перетянуть их.

Собрав систему производят проверку качества монтажа. Открыв подачу воды в бак бойлера наблюдают за всеми соединениями — если всё сухо, то подключение считается качественным. При отсутствие где-либо течи водонагреватель включают и проверяют его работу.

Сделав установку бойлера своими руками стоит проверить как сам агрегат, так и схему его подключения. Для этого пригласите опытного, грамотного мастера, который сможет оценить и проверить надёжность выполненных работ. Лучше не пренебрегать этим, ведь речь здесь не только о коммуникациях вашей квартиры, но и всего дома в целом. Поэтому, не будет лишним, дополнительно подстраховаться и в дальнейшем полноценно, независимо от коммунальных служб, пользоваться горячей водой.

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м2.

Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
отсутствует контур заземления водонагревающего аппарата;
параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

Установка накопительного водонагревателя своими руками: пошаговое руководство + тех.нормы
Установка проточного водонагревателя своими руками: пошаговый инструктаж

Необходимые инструменты для установки накопительного нагревателя

Любой монтаж начинается с подготовки инструментария. Если тот будет полностью укомплектован, значит работа будет выполнена быстро и качественно.

Для установки бойлера потребуются:

дрель с ударным механизмом либо перфоратор плюс набор сверл по бетону;
отвертка;
болгарка, если водопровод собран из металлических труб, или труборез — если из пластиковых;
пара газовых ключей либо разводных гаечных;
строительный уровень;
плоскогубцы.

Дополнительно может потребоваться инструмент для монтажа трубных соединений:

для стального водопровода: сварочный аппарат и набор плашек для нарезания резьбы;
для полипропиленового: нагреватель для сварки деталей трубопровода (его называют паяльником или утюгом);
для металлопластикового: пресс-клещи, если предполагается использовать пресс-фитинги, а также калибровка для выравнивания торца трубы перед установкой фитинга.

Кроме инструментов понадобится уплотнительный материал для герметизации резьбовых соединений между элементами трубопровода. Опытные мастера для этого используют паклю или сантехнический лен в сочетании с пастой Унипак, новичку же будет проще работать с ФУМ-лентой или специальной льняной нитью типа «Тангет Унилок».

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан.

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

Монтаж муфты-«американки» на патрубок горячей воды бойлера.
Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

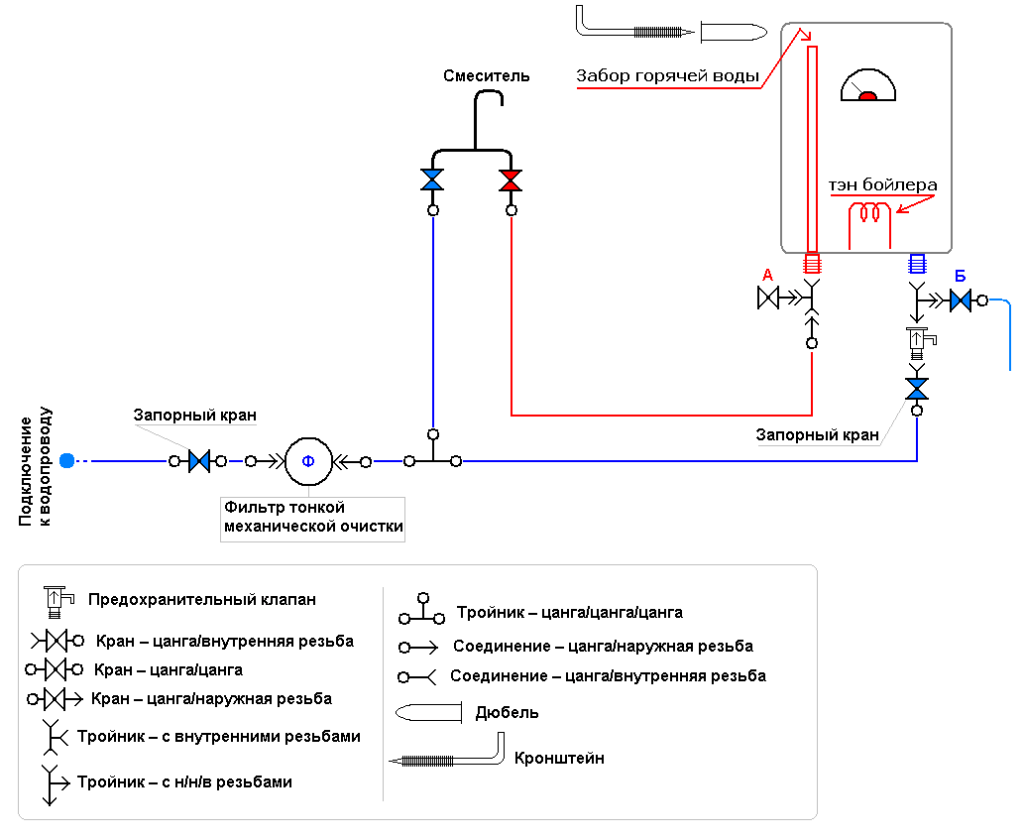

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

Металлическую трубу нужно тщательно зачистить от старой краски.
В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью.

Особенности электросхемы

Для того чтобы безошибочно установить водонагреватель на даче, необходимо иметь представление и о том, как подсоединить его к электросети. Для этого нужно учесть прежде всего следующие требования:

Ввиду достаточно высокой мощности бойлер должен подсоединяться к сети отдельной веткой.
Для обеспечения полной безопасности корпус агрегата должен заземляться. Поэтому электропитание должно подводиться трехжильным кабелем через 3-полюсную розетку с подключенным заземляющим проводом.

Видео о том, как правильно установить электрозащиту для бойлера:

Сечение проводников кабеля должно соответствовать мощности нагревательного элемента бойлера.
Водонагреватели невысокой мощности допустимо подключать посредством влагозащищенной розетки, соединенный со щитком отдельным кабелем.
Модели средней и высокой мощности необходимо подключать через УЗО. При пробое на корпус устройство автоматически отключит подачу тока на агрегат.

Видео-обзор 7 основных ошибок при подключении бойлера:

Коротко о главном

Водонагреватель представляет собой устройство по нагреву воды в бытовых целях – стирки, мойки, уборки, приема душа. Современные модели подразделяются на накопительные, проточные и косвенные. Наибольшее распространение получили модели накопительного типа. У каждой разновидности свой принцип действия, особенности конструкции и рекомендации по применению.

Водонагреватели классифицируются по 4 параметрам:

Типу конструкции.
Виду энергии.
Варианту установки.
Принципу действия.

Нагрев воды осуществляется электрическим элементом или газовой горелкой. Кроме того, бойлер может накапливать горячую воду от внешнего теплообменника

Перед монтажом важно правильно выбрать место – прежде всего с учетом размера, типом агрегата, расстоянием до потребителя и удобством обслуживания и эксплуатации. Подключить прибор можно как к буферной емкости, так и к водопроводу

Подсоединение к электросети должно выполняться с соблюдением электромонтажных норм и техники безопасности.

Подключение водонагревателя к водопроводу.

Мы рассмотрим две схемы подключения: первая – это когда Вы делаете ремонт, и водонагреватель изначально устанавливается стационарно. Вторая – это когда ремонт только будет или в ближайшее время не предвидится, а горячей воды хочется. Кстати, по второй схеме у меня бак работал почти 6 лет, пока наконец-то не был сделан ремонт.

Вообще, схема подключения водонагревателя очень и очень простая.
Он параллельно подключается к системе домашнего водоснабжения: входом к трубе с холодной водой, а выходом к трубе с горячей.

Давайте рассмотрим схему.
Когда в квартиру горячая вода поступает – водонагреватель не нужен. Он отсекается от квартирной системы водоснабжения вентилями №3 и №4, то есть, в штатном режиме эти вентили закрыты. Холодная и горячая вода циркулирует по трубам как и положено.

Теперь рассмотрим схему, когда центральное водоснабжение отключено, и горячая вода не поступает в квартиру.

Включаем в работу водонагреватель.
Для этого закрываем входной вентиль №1 на горячей воде, и открываем вентиля №3 и №4. Подаем питание 220 Вольт на водонагреватель, и ждем около 40 — 50 минут (в зависимости от емкости водонагревателя), пока вода в баке не нагреется до установленной температуры. Как вода нагрелась, пользуемся ей как обычно.

По мере использования горячей воды, столько же холодной поступает в бак, где холодная и горячая вода перемешиваются. Когда количество холодной превысит количество горячей, вода в баке станет теплой, и придется немного подождать, чтобы она нагрелась.

Теперь рассмотрим временную схему установки водонагревателя.
В этом случае нам понадобятся: 2 тройника, 2 гибких шланга для подключения воды, лента фум и вилка со шнуром. Шнура чтобы хватало до ближайшей розетки.

В первую очередь определяемся с местом установки водонагревателя. Его можно закрепить на стене, а можно просто положить на пол, или убрать куда-нибудь.
Когда определились с местом установки, измеряем длину от штуцеров водонагревателя до ближнего смесителя. Приобретаем два гибких шланга приблизительно такой же длины.

Снимаем смеситель и на его место вкручиваем тройники.

Все резьбовые соединения предварительно обматывайте лентой фум.Делайте не более 3-х витков.

Теперь смеситель устанавливаем на место, но уже в тройник. Ну а в верхнюю часть тройника вкручиваем шланг от водонагревателя. Как видите, все просто.

Совет. Вначале соберите схему подключения к тройнику в магазине, чтобы потом не бегать и не менять не подошедшую деталь.

Когда дадут горячую воду, и если бак Вам мешает, его можно отключить и убрать до следующего раза. А в освободившееся место в тройнике вкручиваете заглушку.

Еще надо сказать про предохранительный клапан, который идет в комплекте с баком. На схемах он обозначен под №5. Это такой нужный элемент, без которого нельзя, чтобы работал водонагреватель.

Как мы знаем, вода при нагревании расширяется. А так как вода – это несжимаемая среда, то при нагревании вода будет расширяться, тем самым, создавая давление на стенки бака, а также на входную и выходную трубы. Воде же надо куда-то деваться.

Так вот, если бы не было предохранительного клапана, то при достижении определенного избыточного давления вода просто разорвала бы бак. Когда же стоит клапан, то предельно допустимое давление, создаваемое водой, сбрасывается через этот клапан.
Сам же предохранительный клапан настроен на определенное максимальное давление, при достижении которого он срабатывает. Поэтому, если заметите, что с клапана капает вода – не пугайтесь, это значит, что он сбрасывает лишнее.

Монтажные схемы и решения

После выбора и покупки бойлера, следует правильно подобрать схему подключения.

Один кран с горячей водой.

Для этого его монтаж производится в минимальном расстоянии от смесителя, что сделает минимальными потери температуры.

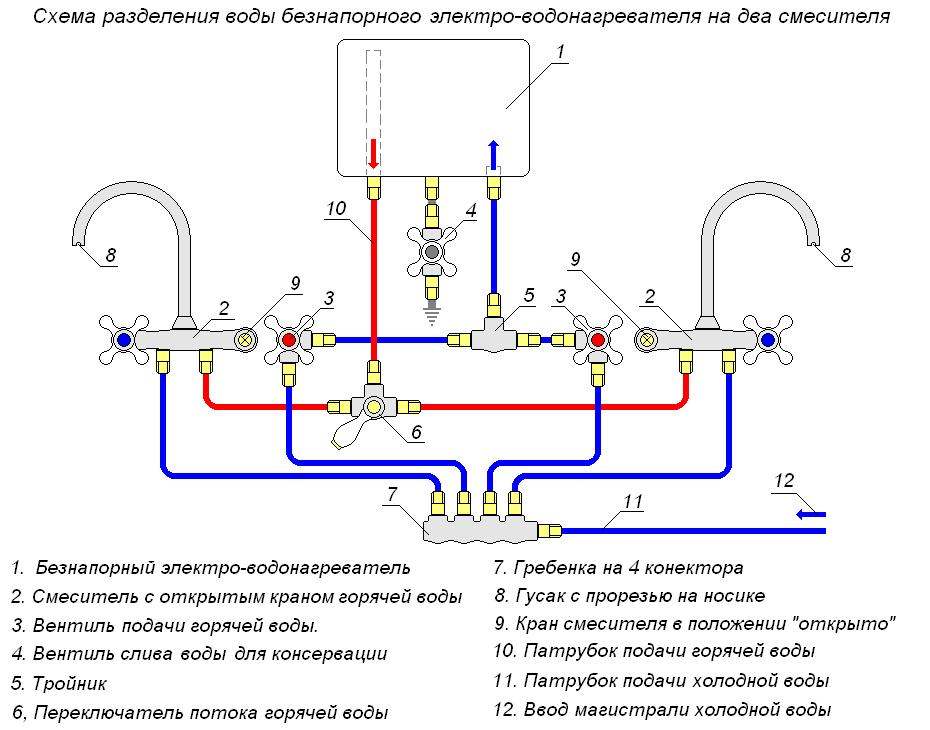

Обеспечивает горячей водой несколько смесителей.

Для этого его крепление производится в оптимальном месте, отвечающем “золотой середине” расстояния между ними. Накопительный бойлер обладает значительным весом, который зависит от объема резервуара и зачастую превосходит 100 кг. Крепление такого прибора производится только на несущую стену с применением надежных анкеров, способных выдержать двойную нагрузку указанного веса. Изготовители зачастую ими комплектуют аппарат при его продаже. От правильно подобранного места и надежности крепления зависит функциональность нагревательного прибора и долговечность его работы.

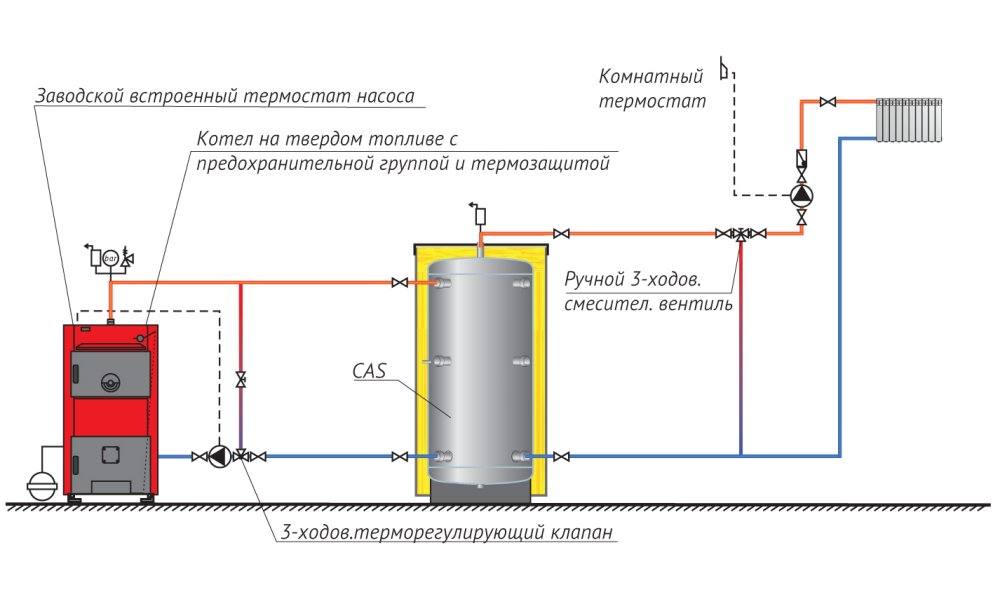

Подключение водонагревательного бойлера к системе отопления.

В данном случае он заменяет котел. Конечно, такие приборы уступают в мощности и периодически выходят со строя их нагревательные элементы, которые вынуждены работать круглосуточно. Преимуществом такого использования является простота схемы и дешевизна замены нагревательного элемента. Для полноценной работы понадобится водяной насос, желательно использование пластиковых труб и современных радиаторов. В системе необходимо минимизировать объём воды.

Бойлер в частном доме или на даче

Самым популярным вариантом является электрический прибор для нагрева воды.

Разбираясь, как проще накопительный водонагреватель подключить на даче приходим к выводу, что электрический прибор наиболее соответствует данному требованию. Для подключения понадобится его надежно закрепить на стене, подсоединить водопровод и электрическое питание.

На входе устанавливается клапан, предохраняющий прибор от скачков давления в водопроводной системе. Горячая вода подключается напрямую к источникам потребления. Основным преимуществом является малое потребление электроэнергии 1,5 – 2 кВт/час.

Далее идет газовый прибор, который можно использовать для обогрева дома небольшой площади. Перед тем, как подключить газовый бойлер к водопроводу понадобится оборудовать вентиляционную систему, получить специальное разрешение и привлечь специалиста с обслуживающей компании.

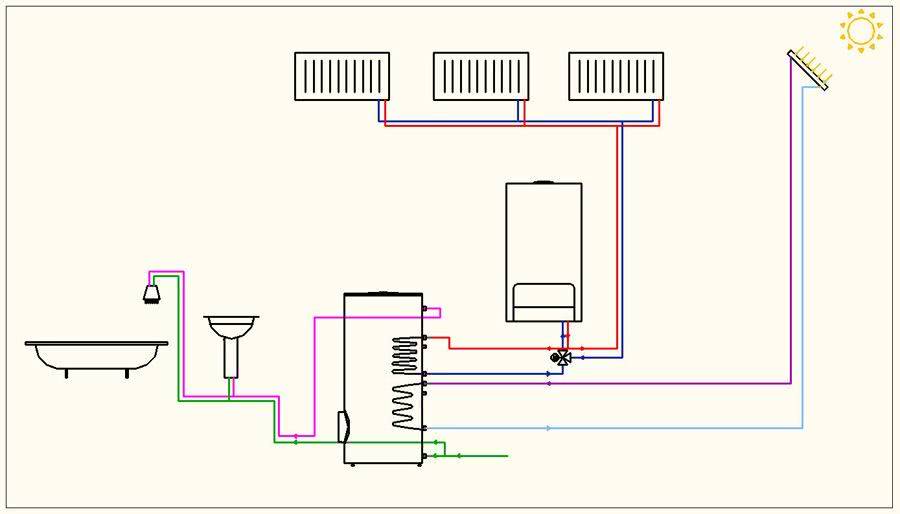

Наиболее экономичным вариантом является косвенный обогреватель, который не имеет собственного нагревательного элемента. Его обогрев происходит за счет специального змеевика, через который проходит отопление. В нем будет дольше нагреваться вода, зато бесплатно. Для подключения такого бойлера в частном доме потребуются специальные навыки.

Бойлер в квартире

Такое подключение требует особого внимания. Разбирая, как подключить электрический водонагреватель к водопроводу в квартире необходимо позаботиться о его защите от скачков давления в трубопроводе. Для этого на его входе устанавливается клапан, регулирующий давление.

Схема подключения электрического водонагревателя к водопроводу отличается своей простотой, зависит от внутренней разводки и количества смесителей. К преимуществам таких приборов относится простота монтажных работ и ненадобность специальных разрешений для их эксплуатации.
