Подключение водопровода и канализации к частному дому

Оглавление

Проводим водопровод самостоятельно

Самое бюджетное решение — проложить трубопровод своими руками. Перед тем, как провести воду в любой частный дом, следует изобразить схему (стремитесь к ясности). По схеме должно быть понятно расположение труб и водозаборных точек, примерная площадь прокладки с учетом развязок. Обозначьте препятствия на рельефе местности (их придется устранить перед монтажом, какой-то нелепый холмик, торчащий из земли валун или пень могут существенно осложнить прокладку). Затем поэтапно осуществляйте ввод воды в дом.

Обустройство колодца в месте подключения

Вы замечали — по линии центрального водопровода расположены — с интервалом в 100 м — колодцы с отводами, дающими возможность подключить дополнительные линии? ТУ даются до самого ближнего колодца.

Если его не наблюдается, будет логично обустроить собственный колодец там же, где подвод воды. Возможные материалы для него:

  •  газосиликат (но это ненадолго);
  •  кирпич (дорого);
  •  кольца из железобетона (оптимальный вариант).

Колодец из соображений техники безопасности нужно закрыть крышкой. Пластиковую можно использовать только в том случае, если по ее поверхности не будут проходить транспортные средства (иначе долго она не проживет).

Подключение к магистральному трубопроводу можно сделать:

  •  врезкой (потребуется сварочный аппарат);
  •  без сварки — с помощью хомута (отключение центрального водопровода не потребуется). На подающую трубу монтируют хомут и просверливают ее через специальное отверстие. На резьбу хомута наворачивают открытый кран и закрывают его. Если кран шаровой, сверление производят, сначала установив его.

При использовании хомута оденьтесь соответственно и не пользуйтесь электрической дрелью — все промокнет.

Роем траншею для прокладки труб

Для прокладки и подводки воды к дому необходимо выкопать траншею. Это можно сделать двумя способами:

  1. заказать работу спецтехники (небольшой экскаватор отлично справится с задачей, также используются траншеекопатели);
  2. выкопать своими силами (желательно делать это группой — с родными или друзьями, иначе вас ждет долгий и нудный процесс).

Суть траншеи — она должна не только скрывать в себе, но и оберегать трубопровод от замерзания, поэтому ее роют ниже точки промерзания грунта в данном регионе. Обычно это от 1,5 до 2 м, если вы, конечно, не в Арктике живете. (Все нюансы копки)

Затем создают песчаную с добавлением щебенки подушку для трубопровода. Она амортизирует его и помешает просачиванию к нему грунтовых вод (иначе трубы могут обледенеть суровой зимой).

Если у вас земельный участок с особенностями и на должную глубину рыть невозможно, придется дополнительно утеплить трубы. Для этого используются:

  •  вспененный полиэтилен;
  •  пенополистирол;
  •  базальтовая вата.

Можно засыпать трубопровод керамзитом (он не теплопроводный).

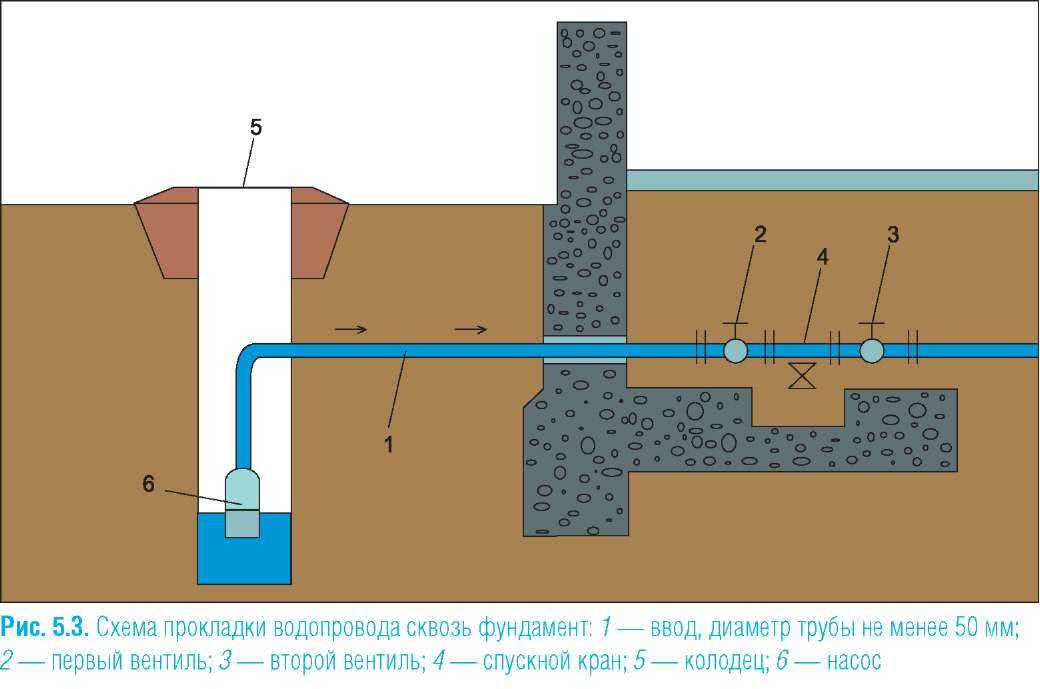

Создаем ввод в дом

Через фитинг подключаем трубу к централизованной магистрали (используя запорный кран и опломбированные учетные приборы). После этого прокладываем водопроводный ввод в дом:

С особым вниманием относимся к этому участку — он может залегать в земле на небольшой глубине, это рискованно в смысле промерзания. Поэтому его нужно тщательно теплоизолировать

Выбираем лучшую трубу и укладываем подводку к дому

Главный элемент водопроводной системы — трубы. Необходимо выбрать оптимальный вариант. Выбор есть:

  •  оцинкованные из стали устойчивы к серьезным механическим перегрузкам, но ржавеют, а их монтаж подразумевает нарезку резьбы или сварку, что сложно и отнимает много времени;
  •  из меди — трубы-долгожители, но они стоят «как чугунный мост» и сложны в монтаже;
  •  полимерные (полипропиленовые, ПНД) устанавливать несложно, к тому же они устойчивы к агрессивным химическим воздействиям и недороги;
  •  металлопластик также нейтрален к агрессивной химии, обладают отличной пропускной способностью, не боятся ультрафиолета и коррозии, но плохо переносят высокие температуры.

Когда подводка воды к вашему дому завершена, не спешите зарывать траншею. Нужно протестировать систему — запустить воду на пробу и убедиться, что стыки не протекают. Если найдена течь, требуется ее устранить.

Схема подсоединения к центральной водоподающей линии

В любой схеме водоснабжения есть наружная часть, которая соединяет городскую сеть с потребителями в доме. Это трубопровод, давление в котором поддерживается техническими характеристиками центральной магистрали. Никаких дополнительных устройств, кроме крана в колодце, не требуется.

Внутренняя система включает элементы, количество и список которых определяется условиями. Используются:

  • различные по диаметру трубы, шланги;
  • счетчик;
  • аппараты, подогревающие воду;
  • запорно-регулирующая арматура, смесители;
  • сантехническое оборудование.

Составляют схему наружного и внутреннего устройства водопровода. Она помогает выбрать оптимальный вариант разводки труб, подключения приборов, расход материалов.

Дополнительное оборудование

В насосную станцию входят многие элементы, в том числе накопительная ёмкость и реле давления.

  • Если же собирается система из отдельных узлов, то на этом этапе нужно установить гидроаккумулятор – специальный бак с мембраной. Расположить резервуар можно в кессоне или подвальном помещении дома. На входе в бак устанавливается обратный клапан и дренажный слив (и ещё один слив за баком).
  • Электрическая часть. Проводится подключение всех элементов, устанавливается реле давления, датчик сухого хода.
  • Система фильтров располагается после гидроаккумулятора. В идеале, чтобы определиться с системой очистки, образцы жидкости нужно отправить в лабораторию для установления примесей.
  • Бойлер. После бака и системы фильтров, делается разводка воды на два потока и один из них пропускается через водонагреватель.

Особенности подключения к центральной магистрали

При наличии центрального водоснабжения в населенном пункте обустроить водопровод в частном доме совсем несложно. Особенно если магистраль проходит недалеко от объекта. После получения разрешения на подключение у организации, обслуживающей систему водоснабжения, в течение пары дней делается врезка в соответствии с техническими условиями и сметной документацией. Рытье траншей на необходимую глубину ведется с помощью спецтехники, поэтому на земляные работы уходит всего несколько часов.

Далее прокладывается трубопровод из стальных или полипропиленовых труб, устанавливается запорное оборудование в смотровом колодце и в доме. После завершения наружных работ приступают к разводке внутри помещения по схеме.

Что нужно делать

Если частный дом находится за пределами городского поселения, то для получения холодной воды и водоотвода необходимо обратиться в местную администрацию. Сделать это нужно в письменном виде. В течение 5 рабочих дней должен прийти письменный ответ, в котором будет прописана возможность подключения к центральному водопроводу, а также какие документы нужно предоставить.

После этого власти подают запрос в местное отделение водоканала для расчёта объёма потребляемых ресурсов. Это будет завесить от того, сколько человек по факту проживает в частном доме, а также от других факторов. Если же собственнику помещения заранее известен объём потребляемого ресурса, он может сразу же обращаться в отделение водоканала. Эта организация подготовит технические условия для врезки в центральный водопровод.

Далее нужно заключить договор, подготовить необходимые документы для подключения, и ждать проведения работ. В течение 3 дней с момента подачи бумаг они должны быть проверены на соответствие. Если есть недочёты, то заказчику даётся 20 дней для их исправления. Потом снова нужно сдать весь комплект на проверку. Если же нарушений и недочётов нет, в течение 20 дней с момента регистрации пакета бумаг, водоканал готовит точный расчёт для оплаты, а также техусловия для врезки.

Как подключиться к водопроводу и врезать трубу

Качественно выполненный центральный водопровод имеет специальные железобетонные колодцы, в ближайшем из которых проектной документацией предусмотрена врезка. Он может отсутствовать или располагаться слишком далеко. Если главная магистраль проходит по индивидуальному участку, практичнее устроить собственное сооружение.

Подключение к водопроводу.

Для подключения дополнительных пользователей на стальных трубах предусмотрены отводы. Может оказаться, что они отсутствуют. Тогда врезку осуществляют, используя хомуты, или приваривают резьбовые переходники.

Монтаж выполняют таким образом, чтобы оставалось место для осмотра и обслуживания специалистами организации, осуществляющей эксплуатацию водопровода. Для врезки в магистраль из пластика понадобятся специальный хомут, запорный кран и трубы.

Разные принципы подачи жидкости

Ставить холодное и горячее водоснабжение можно одним из 2 методов, которые мы разберем ниже.

SF-mix ручной до 0,8 м3/ч

АМЕТИСТ — 02 М до 2 куб.м./сут.

Аэрационная установка AS-1054 VO-90

«Глухая» разводка

На последней отметке водозабора монтируется тупик – дальше жидкость не идет. Это экономно с точки зрения финансов и пространства. В крайнем узле вода будет появляться с задержкой, а поступать в кран будет только после того, как коснется заглушки.

Циркулирующая замкнутая система

Влага здесь идет все время по кругу с одинаковой температурой. К пользователю будет поступать сразу. Это лучше применять для ГВС, чтобы не допускать серьезных скачков градуса. Можно использовать комбинированные методики.

Летний или зимний водопровод?

В зависимости от цикличности использования существуют два варианта водопровода:

— круглый год (зима);

— сезонная (летом).

Если ваша дача или дачный участок используется только в летний сезон, то есть с весны по осень, то тратить деньги на дорогой магистральный газопровод просто не имеет смысла.

Летняя водопроводная система идеально подходит для удовлетворения основных бытовых и сельскохозяйственных нужд в расчете на один участок. Но если вы привыкли к комфорту, используете дачный дом как зону отдыха, и хотите использовать воду так же, как дома в черте города, то вам лучше сделать зимний (всесезонный) водопровод на даче.

Зимнее водоснабжение — гораздо более сложная система. Необходимо учитывать все факторы, начиная с естественного уклона земли и заканчивая глубиной промерзания грунта в вашем регионе. Наличие насоса для подачи воды является обязательным. Одним словом, система водоснабжения зимнего типа для дачи ничем не отличается от системы водоснабжения частных жилых домов и коттеджей.

Самая простая летняя система водоснабжения

Самая простой летний водопровод на даче, представляет собой насос, подключенный к обширной системе разбросанных шлангов. Шланги разложены по участку, так что с их помощью вода была доступна по всему участку. Обычно это домик на даче, где подключена кухонная раковина, снаружи — летний душ и кран для полива зелени. Это три основные точки использования воды.

Кроме того, погружные насосы специально сконструированы для этой цели. Это означает, что они недостаточно эффективны для обеспечения водой большого количества потребителей.

Название «летний» было дано этому виду водопровода только потому, что он может эксплуатироваться только летом в теплую погоду. Осенью шланги были разобраны, освобождены от воды, скручены вместе, насос вытащен из источника забора воды, и все это хранилось до весны.

Самое интересное, однако, то, что такой водопровод был недорогим для владельцев дачных участков. Кроме того, всегда можно было изменить расположение точек полива путем перемещения шланга с одного места  на другое. Шланги соединялись отрезками стальных труб, обычно диаметром 15-32 мм. Из этих труб , с помощью электросварки изготавливались фитинги в виде тройников или крестов.

Подключение поливочных шлангов пластиковыми фитингами

Сегодня металлические трубы заменены пластиковыми фитингами, которые продаются в строительных и садоводческих магазинах. И хотя этот вид водопровода становится все менее распространенным на дачах, фитинги все равно покупаются, а значит, кто-то ее все еще использует.

Следует отметить, что водопроводная сеть от насоса и шлангов разделена на два варианта в зависимости от того, как они проложены: открытая и закрытая.

Первый вариант состоит из шлангов, уложенных на землю. Они находятся на виду у всех, и если у владельца дачи нет претензий к внешнему виду системы водоснабжения, этот вариант приемлем.

Водопровод на даче своими руками видео

Второй вариант — шланги, которые укладываются в подготовленные неглубокие канавки -10-30 см. Уложенные шланги покрыты грунтом, поэтому проблем с внешним видом участка и спотыканием об шланги не возникает.

Открытая система из пластиковых труб

Существует еще один простой вариант, когда вместо шлангов используются пластиковые трубы. Обычно это закрытая система, которая зарыта в землю. Трубы распределяются по участку в необходимых местах. Они могут быть разборной или неразборной системы.

— Первые — это небольшие секции, соединенные между собой разборными фитингами. Это означает, что водопроводную сеть можно в любое время разобрать и переместить куда нужно.

— Вторая – не разборная система. Поэтому планируется заранее, рисуется схема расположения труб. Такой водопровод делается раз и надолго.

 Основным недостатком летнего дачного водопровода является необходимость поддержания уклона до точки подключения. В самой нижней точке водопроводной магистрали нужно установить сливной клапан, для слива воды на зиму. В противном случае вода может замерзнуть и прорвать трубы

Порядок работ

Для организации работ по рытью траншеи от центральной водной магистрали до вашего дома вам необходимо в Управлении городского хозяйства оформить заявление в двух экземплярах. Также вам нужен ордер на разрешение таких работ – он выдается теми отделениями коммунальных служб, по земле которых проходит ваша магистраль.


Рытье траншеи под водопровод

Если вы решили механизировать землеройные работы, то проще всего это сделать, обратившись в компанию, которая этим занимается и имеет все соответствующие разрешения и допуски. Будет нелишним уточнить, чья будет использоваться землеройная техника – этой компании или арендная. Во втором случае стоимость работ увеличится на 25-30%. Удобство сотрудничества с такими компаниями состоит еще и в том, что их представители сами контактируют со всеми региональными службами и организациями по поводу согласования документов. Кроме того, эти компании проводят все работы в строгом соответствии с существующими требованиями и строительными нормативами.

Но использование спецтехники зависит не только от вашего желания и финансовых возможностей: если на протяжении сравнительно короткой трассы отмечены сторонние инженерные коммуникации, то применять экскаватор или бульдозер будет технически невозможно. Поэтому и необходимо составлять проект и согласовывать его со всеми соответствующими городскими службами. Если механизация рытья грунта невозможна, то ручная копка траншеи должна проводиться только в присутствии работника городских служб, отвечающих за этот участок.

Канава для укладки магистрали должна соответствовать геометрическим размерам, указанным в проектной документации. Стены ревизионного колодца и цоколь дома в месте подвода труб должны быть освобождены от грунта. Врезку могут делать выполнять только представители регионального или городского водоканала, и делается это по следующей схеме:

  1. Перекрывается подача воды на участке врезки;
  2. Новая трасса подключается к главному трубопроводу в соответствии с проектным направлением и расчетом;
  3. Кроме врезки, компания, осуществляющая эти работы, должна смонтировать всю запорную и другую арматуру и счетчик воды.


Врезка в главный трубопровод

Как не нарушить закон

Чтобы подключиться к централизованному водопроводу, придется подготовить целый ворох документом и получить техусловия на подсоединение. Без этих бумажек самовольно врезаться в трубу нельзя. Это будет рано или поздно выявлено и последуют немалые штрафы за самоуправство и потребленную воду. Здесь все вопросы подключения следует решать исключительно через контролирующую данный водоканал организацию.


Виды источников воды для частного дома

С колодцем и скважиной ситуация кардинально иная. Собирать бумаги с разрешениями здесь не требуется. Такой водозабор организовать у себя на участке можно в любой момент. Причем для копки колодца даже не обязательно приглашать специалистов. Если точно известно на какой глубине залегает вода, то докопаться до нее своими руками при наличии навыков обращения с лопатой и соблюдением нехитрых правил не составит труда.


Схема подключения водоснабжения частного дома артезианской водой

Единственное ограничение по скважине – это если она делается глубокой артезианской. В этом случае без разрешений никак. Подобный забор воды требует согласования с госорганами. Это разводка канализации в частном доме может быть выполнена как угодно без контроля со стороны властей. С артезианской скважиной так не выйдет.

Горячее водоснабжение

За нагрев воды могут отвечать:

Прибор Описание и ключевые свойства

Электрический бойлер

Для нагрева воды в теплоизолированном баке используется ТЭН. Бойлер обеспечивает исключительно стабильную температуру воды, но лидирует по стоимости киловатт-часа тепловой энергии (3-6 рублей в зависимости от местных тарифов). Часть энергии тратится на компенсацию утечек тепла через стенки бака.

Бойлер косвенного нагрева

Бак с теплообменником подключается к отопительной системе и использует для нагрева воды теплоноситель. Летом теплоноситель циркулирует по малому контуру — от котла к бойлеру. Прибор работает с любым типом котлов.

Проточный электрический нагреватель

Для него характерны значительная нагрузка на проводку (мощность приборов варьируется от 3,5 до 24 кВт), компактность и относительная экономичность по сравнению с бойлером: проточнику не нужно поддерживать заданную владельцем температуру воды в баке. Регулировка температуры воды на выходе у младших моделей водонагревателей оставляет желать лучшего: она настраивается ступенчатым изменением мощности и настройкой напора с помощью крана.

Проточный газовый нагреватель (колонка или двухконтурный котел)

Нагрев воды газовым оборудованием наиболее экономичен (до 70 копеек за киловатт-час тепла). К недостаткам можно отнести низкую точность регулировки температуры у энергонезависимых котлов и колонок с механическими термостатами.

Материалы

Какие материалы применяются для разводки воды в коттедже?

Давайте вспомним, с какими параметрами работает система автономного водоснабжения.

Давление не превышает 4,5 кгс/см2. При необходимости (например, при подключении коттеджа к магистральному водопроводу в условиях многоэтажной застройки) оно ограничивается редуктором давления;

Типичное давление в водопроводе ХВС

  • Температура горячей воды устанавливается владельцем и не превышает 75 градусов;
  • Гидроудары в небольшом замкнутом контуре исключены.

Раз так, системе водоснабжения не нужен значительный запас прочности. При ее монтаже можно использовать недорогие полимерные и композитные материалы, обладающие солидным сроком службы при минимальной стоимости:

Полипропиленовые трубы с фитингами под приварку;

Разводка воды в доме автора выполнена полипропиленовыми трубами

  • Металлопластиковые трубы с компрессионными и пресс-фитингами;
  • Сшитый полиэтилен (PEX) на компрессионных фитингах и использующих эффект молекулярной памяти штуцерах;
  • Термостойкий полиэтилен PERT с муфтовыми привариваемыми фитингами.

Скрытая коллекторная разводка выполняется трубами PEX

Этапы работ по прокладке и подключению

Процедура монтажа делится на три этапа:

  1. Подготовительные процедуры.
  2. Укладка труб.
  3. Врезка в централизованный водопровод.

Подготовка подразумевает подготовку траншей для будущего трубопровода. Для этого требуется спецтехника. При землеройных работах следует учитывать расположение имеющихся на участке коммуникаций, чтобы не повредить их.

Перед монтажом также следует установить обслуживаемый колодец. Это участок системы, который не будет закопан вместе с остальным трубопроводом. Он требуется для проверки работы водопровода, его обслуживания и ремонта.

При укладке труб нужно соблюдать следующие правила:

  1. Расположение – ниже уровня промерзания грунта.
  2. Глубина – 1.5–3 м для центральных и южных регионов, 3–4 м – северные области.
  3. Допустимый вертикальный уклон – не более 3–5 см на каждый метр.
  4. Допустимый угол – не менее 90 градусов.

Материал труб – полимеры пониженного давления. Их состав обладает следующими достоинствами:

  • максимальное давление – до 25 атмосфер;
  • низкий уровень гидравлического сопротивления, что препятствует коррозионным процессам;
  • срок службы – до 50 лет;
  • низкая теплопроводность материала препятствует замерзанию воды в зимние месяцы.

По завершении строительных работ производится врезка в центральный водопровод. Подключаться к нему разрешается в присутствии представителя водоканала. Перед подсоединением им проверяется качество построенной водоподающей системы, соблюдение СНиП.

Схема подсоединения к центральной водоподающей линии

В любой схеме водоснабжения есть наружная часть, которая соединяет городскую сеть с потребителями в доме. Это трубопровод, давление в котором поддерживается техническими характеристиками центральной магистрали. Никаких дополнительных устройств, кроме крана в колодце, не требуется.

Внутренняя система включает элементы, количество и список которых определяется условиями. Используются:

  • различные по диаметру трубы, шланги;
  • счетчик;
  • аппараты, подогревающие воду;
  • запорно-регулирующая арматура, смесители;
  • сантехническое оборудование.

Составляют схему наружного и внутреннего устройства водопровода. Она помогает выбрать оптимальный вариант разводки труб, подключения приборов, расход материалов.

Нормативные требования

Теперь пришло время изучить нормативные документы. Есть ли в них какие-то рекомендации относительно того, что нужно для водоснабжения частного дома?

Источником информации для нас послужит свод правил за номером 30.13330.2012, регламентирующий сооружение внутренних водопроводов и канализации. Для удобства читателя мы выделим актуальные для нашего случая пункты СП.

  • Температура горячей воды на выходе из крана или смесителя должна лежать в диапазоне 60-75 градусов;
  • При значительном расстоянии от водонагревателя до дальних точек водоразбора в системе горячего водоснабжение следует предусмотреть непрерывную циркуляцию воды;

Схема циркуляционного горячего водоснабжения

Редуктор на вводе воды в доме автора статьи

При совместной прокладке водопровода и канализации трубы водоснабжения монтируются сверху. При совместной прокладке труб горячего и  холодного водоснабжения разводка ГВС выполняется выше разводки ХВС;

Горячие трубы разводятся над холодными

Длинные участки розливов и подводок ГВС, выполненные из полимерных материалов (прежде всего из полипропилена), должны снабжаться компенсаторами удлинения при нагреве;

Компенсатор удлинения на стояке горячей воды

На холодном водоснабжении допускается использовать материалы с расчетным сроком службы при штатном давлении как минимум в 50 лет, на горячем — в 25. При этом гидравлическое сопротивление трубопровода не должно увеличиваться в процессе его эксплуатации;

Диаметр счетчика — 15 мм

Перед счетчиком устанавливается запорная арматура и фильтр грубой очистки.

Основные элементы систем водоснабжения

Системы водоснабжения (населенного места либо промышленного предприятия) должны обеспечивать получение воды потребителями из природных источников, ее обязательную очистку, подачу к месту потребления. Чтобы выполнить эти задачи понадобятся следующие сооружения, которые входят в состав систем водоснабжения:

  • водозаборные сооружения, с их помощью производится прием воды из тех или иных природных источников;
  • насосные станции подают воду к местам очистки, хранения либо потребления;
  • сооружения для проведения очистки воды;
  • водопроводные сети, которые необходимы для транспортирования, подачи воды к месту ее потребления;
  • башни, резервуары, которые играют роль регулирующих, запасных емкостей в водоснабжении.

Зависимо от местных природных условий, характера потребления воды, экономических соображений сама схема водоснабжения, ее составляющие элементы могут очень сильно меняться. Сильно влияет на схему водопровода принятый источник водоснабжения, а именно, его характер, качество воды в нем, мощность, расстояние от него до объекта, снабжаемого водой. Иногда для одного объекта используют несколько природных источников.

Порядок и схема подключения к центральному водопроводу частного дома

У любой водоподающей сети имеется наружная зона, посредством которой осуществляется соединение городской системы с жилыми зданиями. Это часть коммуникационной разводки, где давление соответствует установленным техническим параметрам централизованной магистрали. В общем или индивидуальном колодце должен быть только кран. Необходимость в монтаже других устройств отсутствует.

Обустройство внутренней области предусматривает наличие различных элементов. В их числе:

АМЕТИСТ — 02 М Жилой дом до 10 человек или до 2 куб.м./сут.

Аэрационная установка AS-1054 VO-90

Диспенсер магистральный настольный AquaPro 919H/RO (горячая и холодная вода)

  • разноразмерные трубы и соединительные шланги;
  • приборы учета;
  • водонагревающие агрегаты;
  • смесители, запорно-регулирующая арматура;
  • сантехника.

Благодаря грамотно составленной схеме подведения удается подобрать оптимальный вариант подводки и рассчитать требуемые стройматериалы. Не стоит об этом забывать, планируя оформить ввод центрального водопровода в частный дом, выясняя, как подключиться к сети правильно.
