Полиспаст

Оглавление

6 Создаём самый простой подъемник собственными руками

А вот если механизм для грузов необходим немедленно или на 1 раз, а подбирать по магазинам его не хватает времени и жалко наличных средств, мы расскажем, как выполнить полиспаст собственными руками. Отлично, если у вас в мастерской есть резьбовые шпильки, подшипники, блок, трос, крючек, шестеренка. Нужно будет мало времени: необходимо подшипники насадить на шпильку. Гайку от шпильки неплохо бы закрепить, чтобы не расходовать определенную часть сил коту под хвост на прокручивание своеобразного вала. Конец шпильки можно снабдить шестеренкой, сделав подобным образом намного удобный ручной привод.

Через блок перекидываем трос и закрепляем его на опоре, а вот на второй конец цепляем крючек, на который станем вешать груз. Также на конце троса можно закрепить систему строп, если характер груза не даст возможность его насадить на крючек. Как правило, самый самый простой вариант полиспаста готов. Остается начать работу, выполняя технику безопасности, которая одинакова для абсолютно всех механизмов, как покупных, так и самодельных. Тщательно контролируйте все детали на цельность перед работой, а в рабочий период не нужно делать резких движений, приподнимать груз следует медлено, и, разумеется, не стоит стоять под подвешенным грузом.

Распространенные модели

Из отечественных моделей наиболее востребованы одноместная под маркой 3449б и двухместная 3851б. Они имеют одну и две консоли. Первый подъемник больше распространен. Он используется на зданиях высотой до 150 м и может поднять вес до 500 кг. Подъемный механизм состоит из лебедки и двух барабанов, расположенных под настилом платформы. Аппарат оснащен электродвигателем мощностью 2,2 Вт.

Груз весом 500 кг можно поднять со скоростью 5,5 м/мин. Отечественные модели отличаются надежностью, простотой обслуживания и длительным сроком эксплуатации. Для установки сначала монтируют консоли, на них фиксируют противовесы, потом на 4 тросах на консолях устанавливают платформу. Снизу к ней подвешивают контргрузы. В случае обрыва троса автоматически включается тормозная система.

Распространенные импортные модели выпускаются китайской компанией под маркой ZLP. Самый востребованный подъемник — ZLP-630. Он обладает грузоподъемностью 630 кг и высотой подъема 200 м. ZLP бывают и более мощными, например ZLP-800. Основным достоинством является то, что их конструкция разборная.

Платформа состоит из трех секций, поэтому длину платформы можно менять в зависимости от количества пассажиров и грузов, которые будут поднимать.

Платформа изготавливается из стали или алюминия. Высота консоли может регулироваться. ZLP 630 может регулировать длину вылета консоли от 120 до 170 см.

3 Трудная система блоков – как высчитать выигрыш в силе?

Сейчас выясним, как работает полиспаст трудного типа. Под этим наименованием имеется в виду механизм, где соединены в одну систему несколько обычных вариантов данного грузового устройства, они тянут друг друга. Выигрыш в силе подобных конструкций рассчитывается путем умножения их кратностей. К примеру, мы тянем один механизм с кратностью 4, а иной с кратностью 2, тогда теоретический выигрыш в силе у нас будет равным 8. Все указанные выше расчеты имеют место быть только у замечательных систем, у которых нет силы трения, как показала практика же обстоят дела иначе.

В любом из блоков выполняется невелика потеря в мощности из-за трения, так как она еще тратится как раз на преодоление силы трения. Для того чтобы сделать меньше трение, нужно не забыть: чем больше у нас радиус перегиба веревки, тем меньше будет сила трения. Целесообразно применять ролики с большим радиусом там, где это реально. При эксплуатации карабинов необходимо делать блок из похожих вариантов, но ролики намного эффектнее карабинов, так как на них у нас потеря составляет 5-30 %, а вот на карабинах же до 50 %. Также не лишним будет знать, что наиболее эффектный блок нужно располагать ближе к грузу для получения самого большого эффекта.

Как же нам высчитать настоящий выигрыш в силе? Нам для этого важно знать КПД используемых блоков. КПД выражается числами от 0 до 1, и если мы применяем веревку крупного диаметра или через чур жёсткую, то результативность от блоков будет намного меньше, чем указана изготовителем. А это означает, нужно это предусмотреть и подкорректировать КПД блоков

Чтобы высчитать настоящий выигрыш в силе обычного типа грузоподъемного механизма, нужно высчитать нагрузку на каждую ветвь веревки и сложить их. Для расчета выигрыша в силе трудных видов нужно перемножить настоящие силы обычных, из которых он состоит.

Общие правила строповки

Эти правила распространяются на работы с грузами общего назначения; для строповки опасных для жизни, вредных для здоровья, хрупких и нестандартных грузов разработаны дополнительные инструкции. Настоящие правила описывают требования строповки выполняя подъем грузов всеми типами кранов снаружи и внутри помещений. Они сводятся к следующему:

  • для каждого вида груза разработана своя схема строповки, которой придерживаются, используя все имеющиеся крепежные приспособления: цапфы, петли, крюки;
  • стропы выбирают с учетом веса и характера подготовленного к подъему объекта, учитывают число точек крепления, угол расхождения: он не должен превышать 90°. Если угол превышает это значение, выбирают стропы большей длины;
  • для транспортировки различного оборудования, не имеющего схемы строповки, назначают ответственное лицо, которое руководит всеми работами и отвечает за безопасность. Если масса груза неизвестна, работы не начинают до тех пор, пока она не будет определена;
  • схемы строповки, их графическое изображение на бумаге выдают стропальщикам и крановщикам, вывешивают на видном месте в районе выполнения работ.

Где заказать услугу?

Наша компания осуществляет поднятие груза с помощью подвижного блока при участии промышленных альпинистов. Мы ответственно относимся к поставленным задачам, поэтому все мероприятия осуществляются с тщательным соблюдением всех норм, требований, а также техники безопасности. Используется профессиональное шведское грузоподъемное оборудование поэтому мы гарантируем качественное выполнение мероприятий любого уровня сложности. Итоговая стоимость определяется после осмотра вашего объекта нашим специалистом. Порядок стоимости вы можете посмотреть на сайте или связавшись с нашим менеджером по телефону.

Разновидности подъемных устройств

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Уравновесить и даже поднять тяжесть можно с усилием меньше его веса, но проделанный концом длинного рычага путь будет длиннее, чем у короткого, настолько же, насколько меньше сил для подъема было приложено. Выигрыша в работе (F1*L1=F2*L2) нет, но это и не требуется.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

  • полиспасты;
  • барабанные конструкции;
  • рычажный механизм.

Как сделать ручную лебедку из подручного материала

Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле. Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

  • полиспасты;
  • барабанные конструкции;
  • рычажный механизм.

Чтобы выбрать вид устройства, необходимого для конкретных работ, стоит ознакомиться с их возможностями и ограничениями.

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке.

Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов.

Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

  Виды абразивной наждачки по зернистости и обозначению

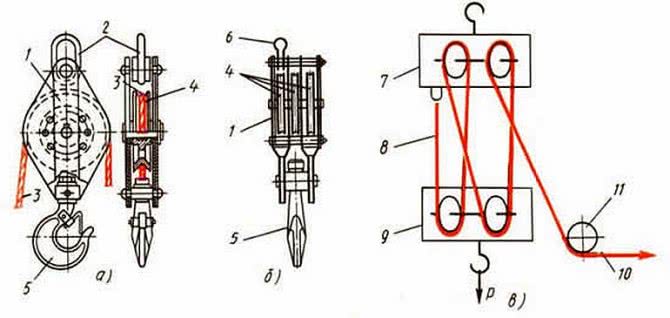

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

  1. траверса;
  2. скоба для переноски;
  3. щека для монтажа деталей;
  4. колесо (блок);
  5. упор;
  6. подшипник;
  7. втулка;
  8. ось;
  9. держатель оси;
  10. масленка для подшипников;
  11. ограничитель тали;
  12. гайка;
  13. подшипник;
  14. щека.

Конец тали закрепляется на одной из обойм.

Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста.

Этих недостатков нет у другого вида подъемников.

  Какой термопистолет выбрать для домашнего использования

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры.

Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра.

Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.

  1. С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

  Как своими руками сделать коптильню горячего копчения

Рычажные подъемники

Самое популярное применение рычажных подъемных механизмов — это автомобильный домкрат. В качестве универсального устройства его применяют реже, так как высота подъема невелика и ограничена.

В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.

Можно надолго избавиться от ручного поднятия тяжестей, если для работы один раз собрать систему мотолебедки своими руками. Для этого надо поставить на ось привода лебедки шестерню, соединив ее цепью с ведущей звездочкой бензопилы на жесткой конструкции корпуса.

Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.

Что влияет на эффективность подъемника?

В предыдущих разделах статьи упоминалось о приблизительной кратности полиспастов. что округляется в большую сторону. Однако в реальном использовании механизма, она часто оказывается ниже указанного. Какие же факторы влияют на подъемник и его эффективность?

Нужно обратить внимание на следующие вопросы:

  • Сколько блоков было использовано?
  • Из какого материала сделана веревка/канат?
  • Какой тип подшипников был использован?
  • Качественно ли были смазаны все элементы полиспаста?
  • Был использован канат расчетного диаметра и длины?
  • Чему был равен градус угла каната и плоскости ролика?

Система блоков

Применение подвижного блока даёт двукратный выигрыш в силе, применение неподвижного — позволяет изменить направление прилагаемой силы. На практике используются комбинации подвижных и неподвижных блоков. При этом каждый подвижный блок позволяет вдвое уменьшить прилагаемое усилие или вдвое увеличить скорость перемещения груза. Неподвижные блоки используют для связи подвижных блоков в единую систему. Такая система подвижных и неподвижных блоков называется полиспаст.

Используется полиспаст в случаях, если необходимо прилагая минимальные усилия поднять или переместить тяжелый груз, обеспечить натяжение и т.п. Простейший полиспаст состоит всего из одного блока и каната, при этом позволяет в два раза снизить тяговое усилие, необходимое для подъема груза.

Рисунок 1. Каждый подвижный блок в полиспасте даёт двукратный выигрыш в силе или скорости

Обычно в грузоподъемных механизмах применяют силовые полиспасты, позволяющие уменьшить натяжение каната, момент от веса груза на барабане и передаточное число механизма (тали, лебедки). Скоростные полиспасты, позволяющие получить выигрыш в скорости перемещения груза при малых скоростях приводного элемента, применяются значительно реже. Они используются в гидравлических или пневматических подъемниках, погрузчиках, механизмах выдвижения телескопических стрел кранов.

Основной характеристикой полиспаста является кратность. Это отношение числа ветвей гибкого органа, на котором подвешен груз, к числу ветвей наматываемых на барабан (для силовых полиспастов), либо отношение скорости ведущего конца гибкого органа к ведомому (для скоростных полиспастов). Условно говоря, кратность это теоретически рассчитанный коэффициент выигрыша в силе или скорости при использовании полиспаста. Изменение кратности полиспаста происходит путем введения или удаления из системы дополнительных блоков, при этом конец каната при четной кратности крепится на неподвижном элементе конструкции, а при нечетной кратности — на крюковой обойме.

Рисунок 2. Крепление каната при чётной и нечётной кратности полиспаста

Выигрыш в силе при применении полиспаста с $n$ подвижных и $n$ неподвижных блоков определяется по формуле: $P=2Fn$, где $Р$ — вес груза, $F$ — сила, прилагаемая на входе полиспаста, $n$ — число подвижных блоков.

В зависимости от количества ветвей каната, закрепленных на барабане грузоподъемного механизма, можно выделить одинарные (простые) и сдвоенные полиспасты. В одинарных полиспастах, при наматывании или сматывании гибкого элемента вследствие его перемещения вдоль оси барабана, создается нежелательное изменение нагрузки на опоры барабана. Также в случае отсутствия в системе свободных блоков (канат с блока крюковой подвески непосредственно переходит на барабан) происходит перемещение груза не только в вертикальной, но и в горизонтальной плоскости.

Рисунок 3. Одинарные и сдвоенные полиспасты

Для обеспечения строго вертикального подъема груза применяют сдвоенные полиспасты, (состоящие из двух одинарных), в этом случае на барабане закрепляются оба конца каната. Для обеспечения нормального положения крюковой подвески при неравномерной вытяжке гибкого элемента обоих полиспастов применяют балансир или уравнительные блоки.

Рисунок 4. Способы обеспечения вертикальности подъёма груза

Скоростные полиспасты отличаются от силовых тем, что в них рабочая сила, обычно развиваемая гидравлическим или пневматическим цилиндром, прикладывается к подвижной обойме, а груз подвешивается к свободному концу каната или цепи. Выигрыш в скорости при использовании такого полиспаста получается в результате увеличения высоты подъёма груза.

При использовании полиспастов следует учитывать, что используемые в системе элементы не являются абсолютно гибкими телами, а имеют определенную жесткость, поэтому набегающая ветвь не сразу ложится в ручей блока, а сбегающая ветвь не сразу выпрямляется. Это наиболее заметно при использовании стальных канатов.

Вопрос: почему у подъемных строительных кранов крюк, который переносит груз, закреплен не на конце троса, а на обойме подвижного блока?

Ответ: для обеспечения вертикальности подъёма груза.

Что такое запасовка, как она делается и какой бывает?

Схемы запасовки бывают:

  1. Однократная: крюк вешают за 1 канат, который затем проводится последовательно через каждый неподвижный блок и наматывается на барабан.
  2. Двукратная. Для балочных кранов 1 конец веревки крепят на корне стрелы, а второй конец пускают через обводной барабан, все блоки, после чего крепят к лебедке. Для подъемных кранов канат крепится к лебедке, а неподвижные блоки находятся на головке стрелы.
  3. Четырехкратная. Используется сочетание схем, перечисленных выше, для каждого блока крюковой подвески.
  4. Переменная. Подвижные ролики дополняются 1 или 2 подвижными обоймами.

Недорогой мини-подъёмник

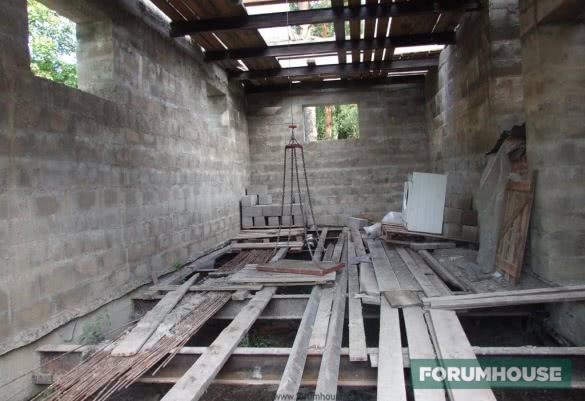

Практика показывает, что не всегда при строительстве частного дома нужен настоящий кран. Зачастую застройщик может обойтись «малой кровью» и смастерить небольшой подъёмник на основе тельфера с электрическим приводом.

Моя конструкция попроще, чем у авторов выше, но меня она вполне устраивает. Купил тельфер грузоподъёмностью 300 кг без блока и 600 кг с блоком. Испытания показали, что устройство может поднять груз весом в 250-270 кг, потом срабатывала защита двигателя. За строительный сезон я с его помощью поднял около 40 паллетов со строительными блоками, 6-ти метровый брус для мауэрлата, стропила, раствор для кладки и бетон для армопояса.

Подъёмник, опять же из экономии, сделан из б/у труб, уголка и швеллера.

Вся ржавчина очищена «болгаркой», а трубы пролиты отработкой и затем покрашены краской с восстановителем ржавчины.

Чтобы иметь возможность собрать подъёмник на перекрытии второго этажа, все узлы (там, где не нужна сварка) сделаны разборными — на болтовых соединениях.

На стойку на хомутах установлен тельфер.

На пульт управления, на случай дождя, надевается пластиковая бутылка с отрезанным донцем.

Тельфер закрывает козырёк из б/у кровельного железа.

При подъёме поддона под него подкладываются две доски, и на них опускается поддон.

Вся конструкция фиксируется к полу струбцинами.

Чертёж с размерами подъёмника.

Это темы, где подробно рассказывается, как сделать подъёмник для газобетона, и приведены десятки вариантов мини-кранов, от простых до самых сложных конструкций.

Тренога сборная грузоподъемностью до 3-х тонн

Если вес груза превышает кг, имеются некоторые ограничения. Цена на подъём груза на этаж через окно, зависит от ряда факторов. К ним относится:. Для того чтобы осуществить подъем вашего груза вам необходимо связаться с нами. Затем на объект приедет наш специалист, который оценит стоимость работ , траекторию подъема, согласует все детали работы с заказчиком. Итак… Как мы делаем это? Как мы поднимаем груз на этаж? Как удаётся альпинистам без особых усилий поднять груз массой до кг?

Необходимое усилие достигается благодаря полиспасту. Полиспаст греч. Полиспаст — это грузоподъёмное устройство, состоящее из собранных в подвижную и неподвижную обоймы блоков, последовательно огибаемых верёвкой или тросом и предназначенное для выигрыша в силе силовой полиспаст или в скорости скоростной полиспаст. Существует огромное количество видов полиспастов. Принцип полиспаста вы можете понять по простой картинке справа:. А на следующей схеме приведена примерная технология подъёма негабаритных тяжёлых грузов.

Данная система многократно проверена на опыте наших и западных альпинистов, и позволяет быстро, а главное безопасно осуществлять подъём достаточно крупных и тяжёлых предметов на высоту. Во всех элементах системы используются самые современные, надёжные и безопасные образцы снаряжения и оборудования западных производителей, на которые имеются международные сертификаты качества и тестирования. Тем не менее, для достижения полной уверенности в сохранности груза каждый элемент системы дублируется!

ЭТАП 1.

За всю долгую историю своего существования человек не раз сталкивался с задачей поднятия и перемещения в пространстве тяжёлых предметов. Например, знакомые всем египетские пирамиды состоят из массивных каменных блоков, которые не под силу поднять никому. Поэтому одним из величайших достижений человечества является изобретение грузоподъёмного крана, который позволил существенно упростить задачу по перемещению тяжёлых грузов и ускорить строительство домов и других объектов. Подъемный кран своими руками. В основе принципа работы подъёмного крана лежит физика простых механизмов.

Проверка надёжности всех элементов, подготовка груза, его упаковка и обвязка. ЭТАП 2. Натягиваем подъёмную красную верёвку.

Ещё один человек оттягивает дополнительной верёвкой синяя предмет от здания и направляет его траекторию. ЭТАП 3. Подняв груз до необходимого уровня, ослабляем направляющую верёв. Таким образом, груз приближается к окну. ЭТАП 4. Подаём груз в окно , принимаем и распаковываем его. Приведённая выше схема общая и может быть изменена, исходя из конкретных условий работы, могут быть добавлены или заменены некоторые элементы. Опираясь на опыт профессиональных грузчиков и знание физических законов риски повредить спину сокращаются в несколько раз.

Тяжести держать следует в обеих руках, особенно если работать с ними приходится долго. Это позволит равномерно распределить нагрузку на спину. Нагрузка на позвоночник идет значительно меньше. При нагруженной спине следует избегать поворота туловищем. Позвонки под нагрузкой при повороте легко могут получить травму из-за сильного трения.

Хорошим вариантом переноски вещей является рюкзак. С его помощью большой вес гармонично распределяется на плечи, позвоночник, поясницу, и вероятность получить травму значительно сокращается. При работе с тяжестями позвоночник всегда должен оставаться прямым. Тогда нагрузка распределиться равномерно, и особой опасность не возникнет.

Это касается как подъема груза, так и его транспортировки. При поднятии вес 25 кг. Обхватываем руками груз. В большинстве случаев обхват идет снизу. Если форма предмета нестандартна, действуйте по обстоятельствам. Запрещено совершать повороты во время подъема, во избежание смещения межпозвоночных дисков, действия подъема и поворота следует разносить

Здоровье позвоночника чрезвычайно важно для нормальной жизни человека

Как же поднять груз на высоту быстро и безопасно?

Для этого могут использоваться различные методы: с помощью кранов, автовышек, с использованием лебедочного механизма на крыше. Но метод промышленного альпинизма имеет ряд преимуществ:

Для такого дела, как подъем груза на высоту, на этаж, через окно нет равных вариантов, чем с помощью альпинистов.

Наши альпинисты в кратчайшие сроки смогут осуществить подъем или спуск ценного для вас груза.

Мы поднимаем грузы используя альпинистское снаряжение и опыт подъема грузов строителей прошлого. Все оборудование сертифицировано и рассчитано на подъем грузов до нескольких тонн

При этом подъем осуществляется с использованием всех мер предосторожности, с соблюдением техники безопасности

Что можно поднять через окно:

  • Подъём мебели. Мы можем поднять столешницу, диван, шкафы, стол и др.
  • Подъём окон и дверей. Поднять стеклопакет, раму, стёкло, крупногабаритные двери.
  • Поднятие ванны и джакузи в окно на любой этаж.
  • Мы можем поднять и завести в окно кондиционер, бытовую технику, сейф и др.

Мы можем поднять любой груз весом до 500 кг. Если вес груза превышает 500 кг, имеются некоторые ограничения. Цена на подъём груза на этаж через окно, зависит от ряда факторов. К ним относится:

  • Вес и форма поднимаемого объекта.
  • Высота, на которую будет подниматься предмет.
  • Траектория подъёма груза, например, каскады на фасаде здания.
  • Наличие выступающих конструкций: козырьков, кондиционеров, антенн.

Для того чтобы осуществить подъем вашего груза вам необходимо связаться с нами. Затем на объект приедет наш специалист, который оценит стоимость работ, траекторию подъема, согласует все детали работы с заказчиком.

Общие рекомендации заказчику перед тем, как поднять груз на высоту:

  • Заранее договоритесь с нами. На место бесплатно выедет наш альпинист, чтобы оценить предмет, траекторию подъёма груза и стоимость подъема.
  • Проверьте – влезает ли ваш груз по размерам в окно или балкон. Если надо, перед тем, как мы начнём поднимать груз по стене, разберите перегородки окна, решетку и другие препятствия на пути.
  • Для того, чтобы завесить снаряжение, нам необходим доступ на крышу или на верхние балконы. Договоритесь о ключах заранее!
  • Подъем груза через окно на высокий этаж возможен в светлое время суток при отсутствии сильного ветра и осадков.
  • Нужно заранее позаботиться о том, чтобы внизу под местом поднятия груза территория была очищена от пешеходов и транспорта, и заранее была ограждена оградительной красной лентой.

Итак…Как мы делаем это? Как мы поднимаем груз на этаж? Как удаётся 2-4 альпинистам без особых усилий поднять груз массой до 500 кг?

А на следующей схеме приведена примерная технология подъёма негабаритных тяжёлых грузов. Данная система многократно проверена на опыте наших и западных альпинистов, и позволяет быстро, а главное безопасно осуществлять подъём достаточно крупных и тяжёлых предметов на высоту.

Основные элементы при подъёме груза на высоту, на этаж:

  • Подъёмная верёвка (красная на схеме) — она то и тянет груз наверх.
  • Направляющая верёвка или оттяжка (синяя на схеме) — ещё один альпинист оттягивает груз от фасада.
  • Устройство, надёжно фиксирующее верёвку, но в то же время позволяющее легко ослаблять и натягивать её (находится в точке, на земле, под контролем альпинистов, выполняющих подъём).
  • Система блоков — обеспечивает выигрыш в силе, позволяя поднимать грузы большой массы.

Во всех элементах системы используются самые современные, надёжные и безопасные образцы снаряжения и оборудования западных производителей, на которые имеются международные сертификаты качества и тестирования. Тем не менее, для достижения полной уверенности в сохранности груза каждый элемент системы дублируется!

Этапы работы при подъёма груза на высоту

Приведённая выше схема общая и может быть изменена, исходя из конкретных условий работы, могут быть добавлены или заменены некоторые элементы

Надо уделять особое внимание при поднятии груза на высоту следующим моментам:

Обращайтесь к нам и уже в ближайшее время Ваш диван или ванна займет свое место в Вашей квартире.

Ниже указана ориентировочная цена на услугу «поднять груз на высоту.»

Стоимость работы, грн

Если Вам нужно поднять груз на высоту, на высокий этаж, завести его в окно по внешней стене, предварительную консультацию наши специалисты могут Вам дать по одному из телефонов :

(067) 906-41-41, (066) 757-85-04, (067) 148-41-41 Звоните нам! Мы всегда рады ответить на Ваш звонок.

Это ускорит процесс принятия решения. И мы перезвоним Вам и проконсультируем в самое ближайшее время.

Рычаги и блоки | Сила и движение

Рычаги и блоки — простые механизмы. Рычаг состоит из стержня и точки опоры или вращения. В блоках используется канат, укрепленный в желобе колеса.

Если приложить силу к одному концу рычага, то на втором его конце тоже возникать сила. Рычаг можно использовать, чтобы выиграть в силе, — усилие, действующее на груз, может быть значительно больше, чем приложенное к другому концу рычага. В частности, с помощью лома, используемого как рыча , можно сдвинуть с места огромные глыбы, которые вручную не поднять.

Чтобы увеличить усилие иногда применяют систему с двух или нескольких блоков. Системы блоков не только дают выигрыш в силе, но и дают возможность изменить направление усилия, прикладываемого к канату.

РЫЧАГИ

Рычаг вращается вокруг неподвижной точки, которая называется точкой опоры или ось вращения. От расстояния между точкой опоры и местом, куда прикладывают силу и где размещен груз, зависит, во сколько раз можно выиграть в силе. Применяя монету как рычаг, можно открыть банку с краской. Для этого один конец монеты надо продвинуть в щель между крышкой и банкой, а ободок банки будет выполнять роль точки опоры. Теперь, нажав на монету с другой стороны, можно поднять плотно вставленную крышку. Если не хватает силы открыть банку монетой, можно воспользоваться ручкой ложки. Ее свободный конец размещен дальше от точки опоры, и со стороны второго конца к крышке будет приложена значительно большая сила.

ОДИНОЧНЫЕ БЛОКИ

Блок представляет собой колесо с желобом, вращающийся вокруг оси. В желобе закреплен канат. Подтягивая один конец каната, поднимают груз, закрепленный на другом конце. При использовании одиночного недвижимого блока сила тяги равна силе тяжести груза. Итак, одиночный неподвижный блок не дает выигрыша в силе. Направление силы, которая передвигает груз, отличается от направления силы тяги.

ПОЛИCПАСТЫ

Можно заставить работать два блока одновременно, если ось одного из них закрепить на высоко расположенной опоре, например балке, а к оси второго подвесить груз. Один конец каната прикрепляют к оси недвижимого блока. Если потянуть за свободный конец каната, груз начнет подниматься. Системы из нескольких подвижных и неподвижных блоков называются полиспастами.

Полиспаст с 2 пар блоков дает выигрыш в силе в 4 раза. Расстояние, на которое тянут канат, в 4 раза больше высоты, на которую поднимается груз. Для подъема очень тяжелых грузов краны и другие грузоподъемные механизмы оснащены полиспастами с несколькими парами блоков.

Использование двойного блока уменьшает усилие, необходимое для подъема груза в два раза, то есть , прикладывая к канату силу 100 Н, можно поднять груз силой тяжести 200 Н. Таким образом, двойной блок дает двойной выигрыш в силе; при этом для перемещения груза на 1 м приходится выбрать 2 м каната. Поскольку работа равна произведению действующей силы на расстояние, то выполненная работа составляет 100 Н х 2 м = 200 Дж, и она равна работе по подъему груза 200 Н x 1 м = 200 Дж. В общем случае выигрыш в силе равно количеству блоков.
