Требования безопасности
При использовании готовой коптильни с барбекю важно соблюдать требования противопожарной безопасности. Нельзя хранить ближе полутора метров к топке легковоспламеняющиеся вещества и предметы:
- канистры с бензином;
- газовые баллоны;
- горючие смеси и т. д.
Важно! Огнеупорные печные кирпичи теряют часть прочности после зимних заморозков, и могут выдержать максимум 15 циклов замораживания, поэтому через 10—15 лет эксплуатации важно проверять весной прочность конструкции дымохода и топки. Удобное пространственное расположение коптильни-барбекю по отношению к дому и наличие проходов к очагу минимум с двух сторон сделают приготовление пищи удобным и безопасным. Удобное пространственное расположение коптильни-барбекю по отношению к дому и наличие проходов к очагу минимум с двух сторон сделают приготовление пищи удобным и безопасным
Удобное пространственное расположение коптильни-барбекю по отношению к дому и наличие проходов к очагу минимум с двух сторон сделают приготовление пищи удобным и безопасным.
Напоследок – очень простые варианты печек
Мы намерено рекомендовали сразу выстроить серьезный комплекс садового барбекю, так как универсальная печь представляет больший интерес для клиентов. Если у вас получится сложить из кирпича аналогичный мангал, то пристройка тумбочек, коптильни и даже сооружение камина не будет составлять серьезной проблемы.
Заместь капитального строения можно создать обычную конструкцию, изображенную на фото. Тут не потребуется раствор, не требуется и фундамент: достаточно приобрести готовую сетку для барбекю и по ее габаритам выложить кирпичную тумбочку. Чтобы строение не рухнуло, выберите идеальную твёрдую площадку.
Самый простой мангал с дымосборником выстраивается в виде 2-ух подпорных стен на цементно-песчаном растворе. Под установку жаровни отливается монолитно бетонная плита (или применяется готовая). Альтернативный вариант – связать стены из кирпича каркасом из уголков. Зонтик для сбора дыма делается из обыкновенной кровельной стали.
Особенности
Барбекю из кирпича — это стационарный уличный очаг. И при проектировании надо учесть особенности его установки и размещения.
Виды барбекю и особенности размещения
Можно выделить два вида уличных кирпичных барбекю: одиночная печь и комплекс печных устройств.
В первом случае это может быть закрытый или открытый очаг с приспособлениями для установки вертела, шампуров или решетки над тлеющими углями.
Если это открытый очаг, без купольного свода и дымохода, то он может располагаться только на открытом воздухе, с соблюдением соответствующих мер пожарной безопасности.
Но если подходить строго, эти меры соблюсти в условиях ограниченного пространства придомового участка непросто.
Закрытая печь с дымоходом может стоять как на открытом воздухе, так и в беседке (или под навесом).
И довольно часто, хозяева не довольствуются только одной функцией барбекю — запеканием продуктов на жаре перегоревших дров или древесного угля. Здесь же, рядом, могут поставить печь с варочной поверхностью, тандыр, секции для хранения дров, рабочий стол для разделки мяса и подготовки продуктов. А это уже целый комплекс для готовки на улице.
Но в любом случае, при выборе места руководствуются нормативами по размещению вспомогательных (служебных) сооружений на участке — минимальными расстояниями от дома, границы с соседним участком, отдельно стоящими деревьями.
Когда зону барбекю обустраивают со всеми «удобствами» (водой, стоком, электричеством), то надо учитывать близость прохождения инженерных сетей, и возможность подключения к ним. Если подключение к водопроводу не предусмотрено по плану, то печь надо располагать поближе к летней кухне или недалеко от дома со стороны обычной кухни.
Особенности установки
Для любой кирпичной конструкции, независимо от ее размеров, необходим хороший фундамент. И лучше всего для этих целей подходит плита.
Тем более, что при обустройстве мелкозаглубленного ленточного фундамента, надо принимать в расчет особенности грунта. А они бывают таковы, что лента может не выдержать сил морозного пучения, и по кирпичной кладке пойдут трещины. Плита — это универсальный вид основания, и она хорошо работает даже на слабых и подтопляемых грунтах.
Размеры и комплектация
После того как мы определились с местом установки будущей конструкции, необходимо составить подробный чертёж, с помощью которого мы сможем рассчитать необходимое количество строительных и облицовочных материалов, а также самостоятельно разработать проект внешнего вида барбекю
Очень важно определиться с высотой постройки, поскольку от этого зависит удобство процесса готовки пищи
Это можно сделать, принимая во внимание толщину кирпича, и высоту ряда кладки. Идеальными размерами считается расстояние от бедра к полу
В барбекю из кирпичей должны быть предусмотрены различные дополнительные детали конструкции, а именно:
• отсек для хранения сухих дров;
• сборник золы, и поддувало.
Конструктор барбекю с расчётом стоимости
Оптимальным размером для внутренней топки, является длина, достигающая одного метра — это даст нам возможность свободно поместить нужное количество кухонных приборов. Чаще всего используются стандартные размеры, которые подходят практически всем людям — 590/1400/1000 мм. Для такого барбекю нам потребуется 500 кирпичей.
Барбекю из кирпича «Фагот»
Корпус печи-барбекю Гудкова
Материалы

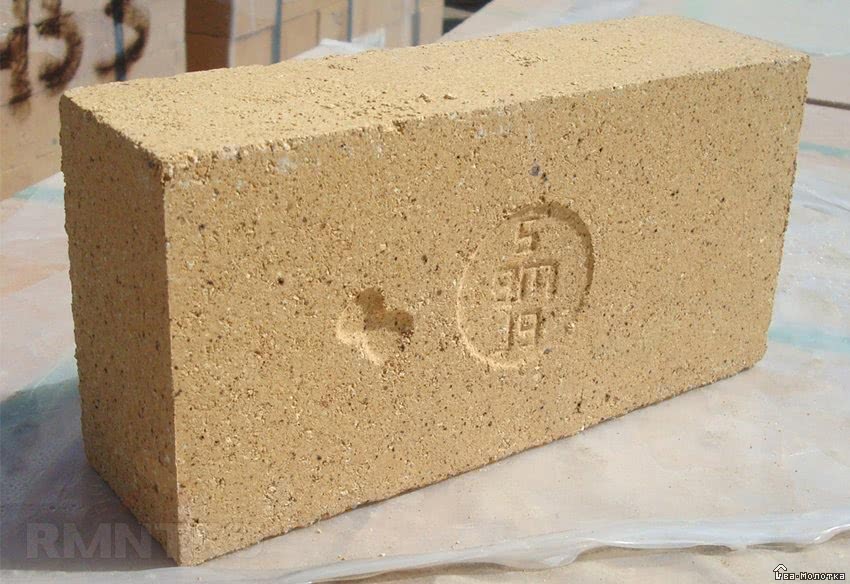

- Кирпич огнеупорный (шамотный) ГОСТ 390–96.
- Кирпич глиняный обыкновенный ГОСТ 530–2012.
Корпус печи выкладывается из кирпича либо огнеупорного, либо керамического (обязательно полнотелого). Огнеупорный кирпич выдерживает 1300 °С и более. Обыкновенный глиняный кирпич должен быть хорошо обожжен. Недожженный, пустотный, силикатный, а также кирпич с трещинами для печной кладки не подходит.
На печь потребуется кирпича — 465 шт.
Печные приборы:
- однокомфорочная плита варочная 420х500 мм;
- решетка–мангал 420х500 мм;
- металлический лист 500х600 мм;
- прочистная дверка 140х140 мм;
- поддувальная дверка 270х140 мм;
- топочная дверка 250х270 мм;
- колосниковая решетка 300х200 мм;
- уголок стальной 32х32х4 мм длиной 500 мм — 4 штуки, 600 мм — 6 штук;
- проволока стальная 2 мм — 10 м;
- шнур асбестовый 5 мм — 10 м.
Глино-песчаный раствор
Для печных работ применяется в основном пластичная чаще всего красная глина и мелкий просеянный песок. Необходимая пропорция состава раствора берется, исходя из жирности глины. Жирность зависит от процентного состава в ней песка:
- жирная — 2–4%;
- средняя — 15%;
- тощая — 30%.
Состав раствора (глина, песок):
- жирная — 1:2,5;
- средняя — 1:1,5;
- тощая — 1:1.
Важно! Перед началом работ глину замачивают на сутки, а затем, постепенно размешивая, добавляют понемногу песок. Можно также купить готовую растворную смесь для печных работ
Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора
Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора.
Инструмент печника
Печная кладка — это та же кирпичная кладка, поэтому в основном и инструмент для нее практически такой же.

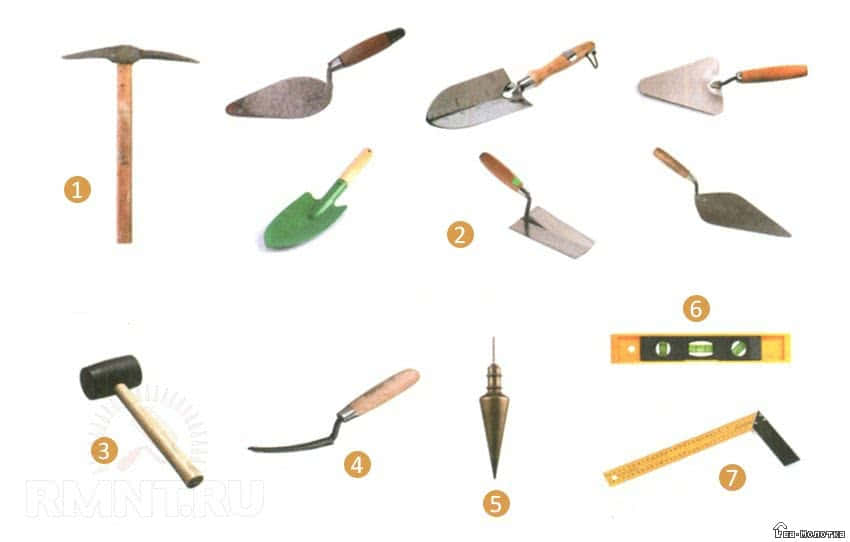

1 — кирка; 2 — кельмы; 3 — киянка; 4 — расшивка; 5 — отвес; 6 — уровень; 7 — угольник
Корпус садовой комбинированной печи
Работы по возведению корпуса печи необходимо проводить только при наличии хотя бы временного навеса над ней. Для удобства работ можно выложить корпус сначала насухо, подбирая кирпич.
Важно! Нельзя обколотой стороной кирпича выкладывать внутрь топливника или дымохода. Перед укладкой глиняный кирпич увлажняют, на 1–2 мин
опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм
Перед укладкой глиняный кирпич увлажняют, на 1–2 мин. опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм.
При производстве печных работ необходимо соблюдать строгую горизонтальность поверхностей каждого ряда и вертикальность углов. Перевязка швов должна составлять 1/2 кирпича.

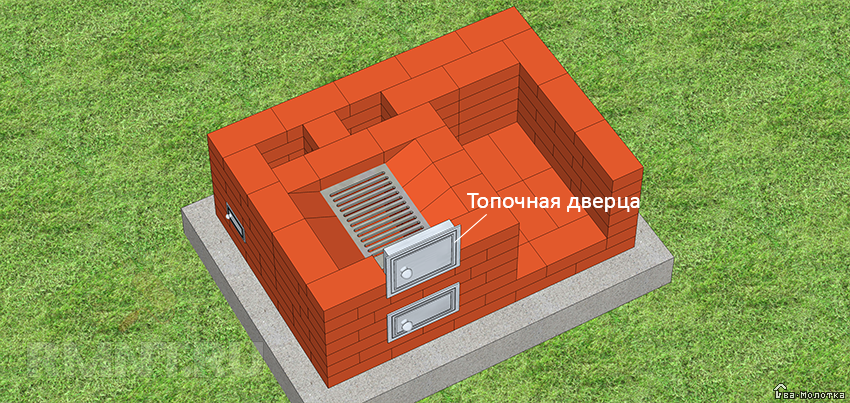

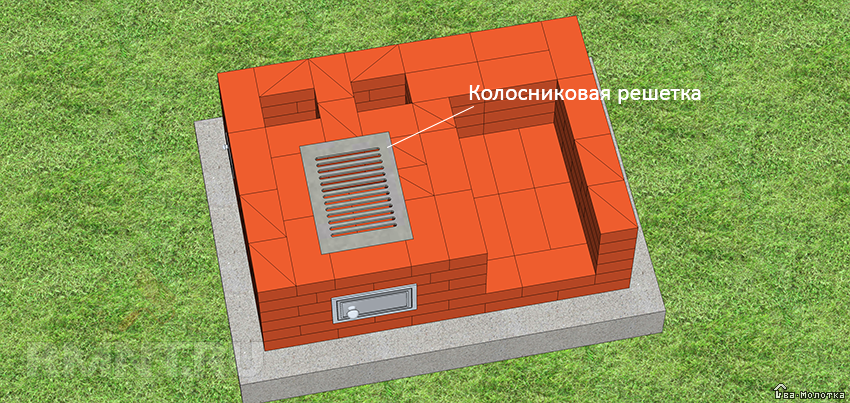

Все печные приборы устанавливаются одновременно с кладочными работами. Металл и кирпич имеют разную величину линейного расширения, поэтому все металлические элементы печи устанавливаются с зазором в 3–5 мм, затем этот промежуток заполняется асбестовым шнуром.
К печным дверцам крепится стальная проволока для заделки ее в кладку.

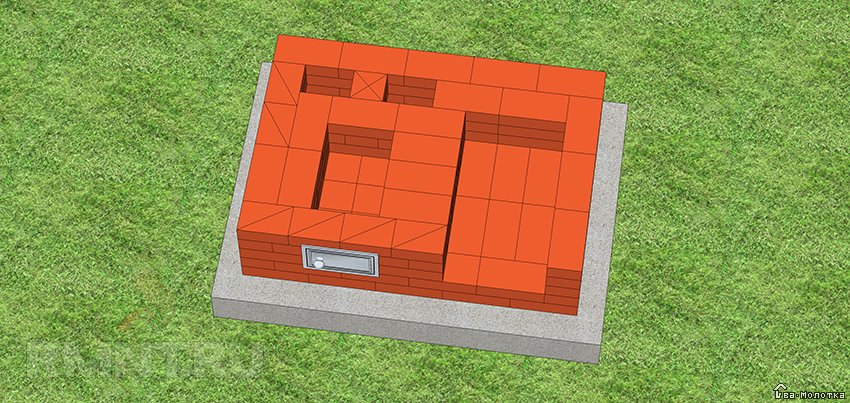

Порядовки

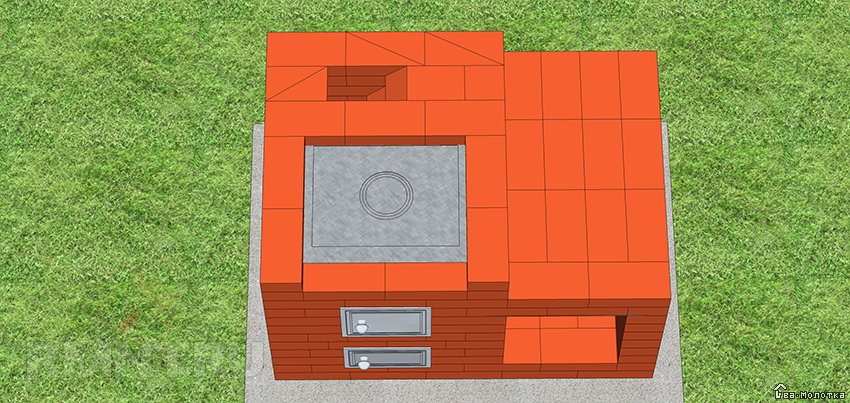

Можно установить чугунную варочную печь, а можно и решетку-мангал по желанию.
При устройстве свода над варочной плитой кирпич устанавливается на стальные уголки. Также на уголки укладывают решетку-мангал или чугунную плиту. Канал дымохода для садовой печи-барбекю можно делать 270х140 мм, 270х270 мм, а также 400х140 мм. Внутреннюю стенку дымохода необходимо оштукатурить, чтобы она была ровной и не давала копиться в неровностях копоти.
Для пожарной безопасности печь-барбекю устанавливается не ближе 7 м от стен дома. Отделка такой печи выбирается по вкусу хозяина. Это может быть расшивка швов, оштукатуривание или отделка изразцами.
Просушка печи проводится осторожно, не торопясь. Небольшим количеством топлива ее топят в течение 3–8 дней
Подготовка к постройке
При выборе кирпича учитывается не только его расцветка и размеры, но и маркировка. Для стандартной конструкции потребуются два вида кирпича:
- огнеупорный;
- строительный.
Огнеупорный печной кирпич выбирается с маркировкой ШБ-I или ПБ-I, а для больших конструкций — марки ШАК.
Внимание! Гулкий звук при простукивании кирпича означает наличие пустот и низкое качество, а мелкая крошка при раскалывании говорит о небольшой прочности или возможном использовании материала ранее. Для возведения элементов конструкции, не подвергающихся воздействию высоких температур, подходит строительный глиняный кирпич марок М-125 или М-150
Для возведения элементов конструкции, не подвергающихся воздействию высоких температур, подходит строительный глиняный кирпич марок М-125 или М-150.
Для скрепляющего раствора берётся либо огнеупорный цемент, либо обыкновенный с добавлением известняка.
Оценочная смета
Для постройки стандартного уличного варианта, состоящего из решетки с топкой для приготовления барбекю и коптильной камеры для горячего копчения, потребуются следующие материалы:
- кирпич огнеупорный — 50—80 штук, 800—1600 рублей;
- кирпич глиняный — 230—250 штук, 1900—2500 рублей;
- цемент — 2—3 мешка по 40 кг, 500—800 рублей;
- щебень и арматура для фундамента — 500—1000 рублей;
- уголки, петли и металл для решетки — 500—1500 рублей;
- дверцы для топки — 500—1000 рублей.
Итого, для строительства коптильни с барбекю потребуется от 5000 до 8500 рублей. Стоимость дополнительных элементов (светильника, мойки, декоративной облицовки) может увеличить общую сумму на 2000—4000 рублей.
Необходимые инструменты
Основной список инструментов и вспомогательных материалов для постройки уличной конструкции включает в себя:
- лопату и правило;
- доски для опалубки;
- гидроизолирующую плёнку;
- сварочный аппарат;
- мастерок и молоток для кладки;
- песок и известняк для раствора;
- плоскогубцы, гвозди и молоток.
Для размешивания раствора цемента понадобится ведро или бак. При кладке для выравнивания используется бечёвка и строительный уровень.
Барбекю комплекс из кирпича с прямым сводом
Поскольку сложные своды – это самая проблемная часть кладки любой печи, предлагаем для начала чертеж и порядовку более простой конструкции для беседки или дачи.
Обратите внимание: по сравнению с предыдущими, 12 и 13 ряды расширены. Это своего рода декоративный «пояс» печи, опора для расширения и свода
Для облицовки зоны горения необходим пиленый вдоль или тонкий (плинфовый) огнеупорный кирпич, например, ШБ-6.
С 22-го ряда начинается перекрытие топочной камеры и постепенное сужение свода.
С 26-го ряда топка переходит в трубу, до нужной высоты чередуются ряды 30 и 31.
Важно: если печь барбекю своими руками выкладывается в беседке, пристройке или любом другом сооружении с крышей, необходимо поднять верхнюю плоскость трубы как минимум на 0,5 м выше уровня конька или плоскости навеса!
Еще один важный момент: для выкладки полок и перекрытий в кладку стен вмуровывают металлические полосы или стержни и на них укладывают кирпичи перекрытия.
Предлагаем также другие проекты для зоны барбекю на даче, своими руками реализовать их не сложнее, чем предложенную выше схему.
На фото таже прямой свод, решетка устроена над закрытой топкой. Дверки для топки и прочистки монтируются в переднюю стенку печи, как показано на порядовке ниже. Дополнительно на этой схеме имеется чугунная плита (варочная поверхность).
Еще один вариант, на примере обычной русской печи, показан в видео.
Очень интересно смотрится барбекю-гриль для дачи, где своими руками выложен арочный свод.
Достаточно подробно технология выкладки такого свода изложена в видео.
Иногда во дворе недостаточно места для устройства крупного комплекса прямой конфигурации. Тогда может оказаться удобнее использовать угловую схему.
Возведение печи барбекю
Приготовление раствора
Важно учесть, что для сооружения печи требуется подготовить два отдельных вида строительного раствора, один из которых необходимо использовать для кладки, соприкасающейся с огнём, а второй – для скрепления элементов, расположенных в безопасной зоне. Для изготовления цементного раствора необходимо следовать таким пропорциям:
- 1 часть цемента М25.
- 5 частей песка.
Что касается огнеупорной смеси, то при её приготовлении нужно руководствоваться несколько иными рекомендациями, которые несколько различаются в зависимости от жирности основного компонента, а именно – глины:
- Тощая – 1 часть глины, 1 часть песка.
- Средняя – 1 часть глины, 1,5 части песчаной основы.
- Жирная – 1 часть глины, 2,5 песка.
Перед началом работ следует замочить глину минимум на 24 часаИсточник jooinn.com
Готовить цементный раствор допустимо непосредственно перед проведением работ
Что касается глиняной смеси, то перед тем, как сделать мангал из кирпича, важно замочить её на сутки. Рекомендуется периодически перемешивать глину, постепенно добавляя в неё необходимый объем песка
Кладка цокольного ряда
Первый этап – кладка цокольного ряда кирпичей. На указанном этапе необходимо выложить кирпичи в один или, что ещё лучше, два ряда сплошным прямоугольником согласно размерам будущей печи. Эта мера необходима для того, чтобы предупредить регулярное перегревание бетонной основы, которая может стать причиной его быстрого разрушения. В том случае, если при проведении работ используется вторичное сырье, кирпичи требуется тщательно очистить от грязи и старой цементной или иной смеси.
Построить качественную печь можно только при условии соблюдения всех правилИсточник bbq-aristokrat.ru
Жаровня
Теперь можно приступать к сооружению непосредственно печи. Итак, разберём пошагово, как выложить мангал из кирпича своими руками:
При возведении первого ряда важно оставить место для поддувала. Устанавливать рекомендуется дверцу, изготовленную из жаропрочных материалов, которые выдерживают воздействие высоких температур. Преимущественно в таких случаях используются металлические дверцы
Непосредственно между кирпичной кладкой и металлическими элементами важно оставить небольшие щели, наличие которых необходимо ввиду расширения металла при нагревании
Преимущественно в таких случаях используются металлические дверцы
Непосредственно между кирпичной кладкой и металлическими элементами важно оставить небольшие щели, наличие которых необходимо ввиду расширения металла при нагревании
Второй этап включает сооружение дровника, а также крыши. Для придания конструкции максимальной прочности рекомендуется сделать дополнительную стену.
В центре дровника требуется оставить небольшое пространство для металлической решётки, подобрать которую для учёта размеров следует заранее.
Для перекрытия дровника рекомендуется использовать оцинкованные листы.
Второй важный этап – возведение непосредственно жаровни, а также сборника дыма. Для выведения дыма наружу между кирпичами следует оставлять небольшие зазоры, оптимальное количество которых равно шести.
Далее для перекрытия отделения для топки необходимо возвести настил. Варочная поверхность, которую в последующем можно будет использовать для приготовления пищи, необходимо установить непосредственно над настилом, обязательно используя изоляционный слой.
После завершения всех работ необходимо сформировать трубу, которая будет выводить из мангала дым.
Для поддувала важно использовать огнеупорные материалыИсточник mydesignclub.info
Важным является следующее: после завершения каждого отдельного этапа работ требуется тщательно затирать швы между кирпичами, эта мера поможет увеличить прочность конструкции в целом.
Какие бывают проекты печи для барбекю и шашлыка из кирпича?
Основные проекты постройки барбекю для дачи из кирпича делятся на 3 вида:
- без трубы — простейшая печь, напоминающая мангал, требующая минимальных затрат на сооружение;
- с трубой — усовершенствованная печь, при приготовлении пищи в которой дым не будет развеиваться ветром в разные стороны;
- с трубой и варочной плитой — для возможности приготовления первых блюд, например, супов, борщей, ухи.
Оптимальным вариантом является создание печи с трубой без плиты, ведь чаще всего компания собирается поесть горячих шашлыков под не менее горячие напитки.
Труба в конструкции печи защитит отдыхающих от беспорядочного рассеивания дыма, летающих частиц пепла.
Как выглядит барбекю
Простое барбекю можно сделать самостоятельно из остатков кирпича и арматуры.
Самый обыкновенный и простой вариант барбекю представляет собой ящик, в котором открыта верхняя часть. Он выкладывается своими руками из кирпича, камня, бетонных блоков. При кладке необходимо помнить о высоте конструкции, а также о том, что она должна быть устойчивой и хорошо стоять на земле.
Особое внимание нужно обратить на высоту, на которой планируется расположить металлическую решетку для готовки пищи. Чаще всего решетка располагается на высоте 9-10 рядов кладки кирпича. В случае, если решетка будет вмонтирована слишком низко, к ней не будет возможности наклоняться
В случае, если решетка будет вмонтирована слишком низко, к ней не будет возможности наклоняться.
Поддоны для складирования углей и решетки для гриля следует размещать на специально предназначенных выступах из кирпичей либо закреплять на металлических стержнях, которые устанавливаются в швах между рядами кирпича, располагающимися поблизости. Решетки и гриль не должны быть закреплены намертво к печи, потому как их должно быть удобно разбирать в то время, когда ими не пользуются. В сырое время года части, выполненные из метала, следует уносить в дом, чтобы предотвратить образование ржавчины.
Трубу вытяжки изготовливают и из огнеупорного кирпича с колпаком из металла наверху.
Стационарное барбекю больших размеров обязательно должно иметь под собой хорошее основание – бетонный ленточный фундамент либо подушки армированного бетона. Садовую печь иногда пристраивают к одной из стенок каменной либо кирпичной постройки для того, чтобы обеспечить защиту очага от ветра (в таком случае следует особенно следить за соблюдением пожарной безопасности).
Части конструкции, которые соприкасаются с огнем, лучше всего выкладывать из специального огнеупорного кирпича.
Большое количество мастеров предпочитает достраивать своими руками вытяжку над очагом. Наиболее распространенным вариантом является металлический зонт. Однако трубу можно изготовить и из огнеупорного кирпича с колпаком из металла наверху (будет возможность рассекать искры и защитить огонь и печь от осадков).
Не рекомендуется использовать асбоцементные трубы для устройства вытяжки, потому как несмотря на то, что они имеют неплохие теплоизоляционные свойства, они вредят здоровью людей.
Топливом для барбекю будет древесный кусковой уголь или угольные брикеты, которые жарче горят. В случае, если выложить поддон фольгой из алюминия, она будет хорошо чиститься и отражать тепло. В продаже существует и специальный уголь, который хорошо разгорается.
Лучше всего уголь на поддон укладывать не кучей, а слоями, при этом поджигать сразу в нескольких местах. Начинать готовку можно уже через 45 минут.
Готовые подобные конструкции
Барбекю на газе упрощают процес приготовления пищи, но недают того аромата, что барбекю на древесном угле.
Существуют конструкции, которые работают на сжиженном газе. Можно найти готовые модели, которые отапливаются с помощью бутана или пропана из баллонов (обычно это модели небольших размеров и имеют вид элегантных тележек либо простых жаровен).
Газ можно подключить с помощью нажатия кнопки, а уже через 10-15 минут можно начинать готовить. Изредка могут встречаться модели, которые подсоединяются не к баллонному, а магистральному газу.
Электрическое барбекю имеет довольно сложную конструкцию. Такие печи снабжаются таймером, механическим вертелом, грилем и прибором контроля температуры. На электрическом устройстве можно начинать готовить также через 10-15 минут после запуска.
Летняя кухня с крышей из поликарбоната.
Это конечно не беседка, но здесь мы хотим обратить ваше внимание на крышу. Это идея может послужить пишей для ваших будущих планов по изготовлению беседок
Отметим, что сейчас делают такой поликарбонат, который может выдержать удар кувалды (это сказано для скептиков) . Источник фото: pechnik-pech-kamin.ru/galery-pechnik-pech-kamin-v-sankt-peterburge/p/6
Мангал из кирпича в беседку. Мастер класс
Объем кирпича = «три нивы»
Это простая модель мангал маленькой мангала для дачи. Автору надоело жарить мясо на кортах, и он решил поднять уровень мангала, что бы можно было жарить стоя. По сути получилась красивая подставка из кирпича под металлический мангал с шикарным дымоходом. Как видите мангал установлен на солидный фундамент и вся конструкция выполнена очень эстетичноКомментарий автора о используемом клее вместо цемента: «Специальный клей для печей и каминов, на упаковке указано какую температуру он выдерживает, 600-800. Для экономии денег, чуть выше от топки добавлял плиточный клей для тёплых полов.»
Тесты показали, что воздуха мангал получает достаточно, несмотря на закрытую конструкциюКирпич обычный, облицовочный.
Сечение дымохода для хорошей тяги должно быть 250мм х380мм, тогда дыма в глаза не будет.
Читайте так же статью про «Мангалы из кирпича» https://novamett.ru/mangaly/iz-kirpicha-svoimi-rukami
Мангал с арочной крышей в беседку своими руками
Пошаговая инструкция — мастер класс
Автор решил сделать мангал, составил проект беседки с мангалом (см. в галерее), посчитал материалы, поехал в магазин, там ему понравилась лавка из природного камня. Он попросил сделать ножки 75 см высотой и она у меня послужила основой всей конструкции. На которую он и клал все кирпичи. Как видите в первых фото с обратной стороны он сделал стенку из кирпича для поддержки плиты, что бы она точно выдержала вес кирпичей.
Кстати на фото в галерее вы увидите два варианта крыши у этой модели, это просто автору не понравился первый вариант и он его переделал.
Обратите внимание что труба обложена декоративным кирпичом, который сделан из спресованного песка, который почти не проводит тепло. Что уменьшает опасность возгорания
Фундамент под печкой ленточный с арматурой под всю беседку.
Стол в беседку из массива каштана на заказ, стулья из бука
Бюджет:130 огнеупорного кирпича по 60 р250 декоративного по 27 р200 плиточек по 22 рстол каменный 12 тртри мешка суффикса 1500 рчасы 3500р
Проект деревянной беседки с мангалом из кирпича. + Фото
Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.
Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.
Характеристики материалов для беседки с мангаломРазмер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25. Кирпич: 600 штук (красный сталинский б/у)Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мраморВнутрь будет железный мангал
Комментарий автора: «Жар держится хорошо и очень долго.»
Беседка будет остеклена от ветра
И ещё полезный комментарий автора: «Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.»
Проект беседки и процесс её строительство
Фото о мангале
Как вам такой компактный четырехсторонний комплекс???
Беседки из дерева своими руками 300 фото, чертежи, схемы
Здесь собрана небольшая галерея деревянных беседок, сделанных своими руками. Конечно, можно собрать и больше фотографий, ведь вариантов миллионы. Каждая беседка, сделанная не по шаблону, а своими руками, пусть даже по стандартным чертежам, это все равно произведение искусства. Здесь же собраны относительно простые конструкции, которые под силу каждому, не обладающему большим опытом мастеру. Есть, конечно, и примеры прмышленных изделий, может, пригодиться.
Чертежи квадратной беседки
Квадратные беседки 150 фото
Чертежи шестиугольных беседок
Шестиугольная беседка своими руками 50 фото
Чертежи восьмиугольных беседок
Восьмиугольная беседка своими руками 100 фото
Как сделать мангал из кирпича в беседке
Спустя две недели после заливки фундамента приступаем к кладке кирпича.
Внимание! Поместите кирпич в воду на несколько минут за день до начала строительства. Данная хитрость способствует лучшему сцеплению, а также предотвращает обезвоживание глины
Перед началом работы на фундаменте начертите контуры расположения печи — это послужит шпаргалкой. Начинается строительство с цоколя. Первый ряд кладется с углов к центру по заранее начерченным линиям. Последующие ряды кладутся со сдвигом на полкирпича сначала в одну, а потом в другую сторону.
Армирующая сетка кладется через каждые 3 ряда для предотвращения распада и образования трещин. При укладке сетки изделие проверяется с помощью уровня и отвеса для предотвращения перекоса конструкции. После завершения постройки цоколя начинается кладка топливника. Жаровня выполняется как из кирпича, так и из заранее отлитого бетонного основания.
В зависимости от выбранного топливника производятся следующие действия: при арочном варианте используется кружало. Между кирпичами с помощью щепок оставляется зазор шириной 1 сантиметр. Далее пустое пространство заполняется раствором, и вся конструкция засыхает 2 дня.
ОСТОРОЖНО снимайте кружало. Сверху топливника располагается железобетонная балка или армированный уголок
На нем следует еще 1 кирпичный ряд.
Небольшие щели, оставленные при кладке, способствуют лучшему горению ввиду проникновения большего количества кислорода. Если решено сделать место для барбекю, то для решетки делаются выступы, а в прослойки вставляется арматура.
Ее желательно сделать на разных уровнях для более удобного использования. Финальным этапом делается дымоход и ветровые стены. При желании внутрь дымохода можно вставить трубу. Для предотвращения попадания осадков на верхней части дымохода устанавливается козырек из металла.
Самостоятельное создание кирпичной версии
Кладка огнеупорного кирпича Для барбекю своими руками или за счет рабочих сначала устраняется плодовитый слой земли. Далее делают котлован глубиной 20-25 см. Параметры фундамента по всем сторонам на 50 см превосходят параметры задуманного барбекю. Днище выравнивается. Заполняется щебнем средних габаритов. Толщина щебневого слоя – 15 см. Он тщательно утрамбовывается виброплитой или металлической трамбовкой.
Здесь подразумевается использование арматуры. Диаметр арматурных прутков – 1 см. Прутки ложатся вдоль и поперёк основания. Дистанция – 20 см. Участки их пересечения нужно нажжено связать. Здесь можно применить специальную проволоку или пластиковые хомуты.
По крайним сторонам устраивается опалубка. Все указанные составляющие заливаются бетоном. Его нужная марка – М250.
Другие стадии работы можно начинать через 7 дней, если на улице минимум +20°C, если +17°C, то стоит подождать на неделю дольше.
↑ Фундамент
Создание зоны барбекю необходимо начать с заливки фундамента
На этот этап обращают повышенное внимание, ведь именно от него будет зависеть срок службы сооружения. Фундамент не должен проседать или трескаться
Для начала нужно выкопать котлован, глубиной от 30 см. Длина и ширина основания должны превышать планируемый размер печи минимум на 50 см.
Дно следует сначала утрамбовать, а после – заполнить щебёнкой. Сверху залить слоем бетона, укрепить арматуру.
Металлические стержни забиваются по вертикали и горизонтали, скрепляя их при пересечении. Это необходимо для укрепления конструкции.
Котлован доверху заполнить бетоном, оставить на 3-4 суток. По истечении времени накрыть металлическим листом, под каждый из 4 углов положить кирпич, чтобы поверхности не могли соприкоснуться.
Чтобы защитить фундамент от влаги, сверху укладывается рубероидный лист.
Рекомендуем изучить: делаем ленточный фундамент под дом своими руками — наши советы начинающим
Барбекю из металла
Для домовладельца, обладающего навыками сварочного дела, проще самому изготовить переносную барбекюшницу из металла, чем класть ее из кирпича. Поэтому мы не могли обойти стороной этот весьма популярный вид мангалов. А ведь металл в хороших руках может принимать какие угодно формы, отсюда и появляются разные конструкции самодельных барбекю. Традиционную жаровню на ножках представлять нет смысла, а вот фото более оригинальных изделий точно заслуживают внимания:
Металлическое барбекю из газового баллона трудно назвать переносным из-за приличного веса. Зато у него есть крышка топливника, что позволяет сберечь тлеющие угли какое-то время до поджаривания следующей порции шашлыков. Также интересна конструкция барбекю с крышкой, изготовленного своими руками из обычной железной бочки:
Проекты кирпичных мангалов с печкой
Проект мангала из кирпича с плитой – еще один важный этап и следующий шаг после нахождения правильного места. Вначале нужно продумать конфигурацию и размеры будущей печки. Начать лучше с эскиза, чтобы представить все наглядно.
Проект можно составить самостоятельно, найти готовый вариант в интернете или обратиться к специалистам. Чертеж важен для наглядности и определения последовательности работ, расчета материалов.
Печь мангал с закрытой плитой
Мангал с варочной плитой закрытого типа обустраивается со стенками с боков и сзади. Открыта плита будет только спереди. Одновременно такой мангал может оснащаться духовкой.
Плита для варки закрытого типа привлекательна тем, что еда в ней получается особенной. Приготовление напоминает русскую печь.
Печь мангал с открытой плитой
Мангал с плитой открытого типа привлекателен тем, что на возведение конструкции требуется меньше материала. Еще одно преимущество – больше пространства. Над плитой ничего нет, потому можно использовать емкости любой высоты.
Печь мангал с духовкой плитой
Мангал с духовкой – конструкция с несколькими функциями. На ней можно готовить разные блюда
Важное преимущество – одновременно можно использовать разные отделения конструкции – варить суп на плите, запекать шашлыки на мангале и птицу в духовке
