Как правильно подключить узо инструкция: на какие фатальные ошибки нужно обращать внимание в первую очередь

Оглавление

Проведение работ профессиональными службами

Теоретически и практически тоже с участием специалистов, установка УЗО предполагает выполнение мероприятий по определению порога срабатывания устройства.

Инструктаж установки защитных приборов из серии УЗО всегда требует определённой последовательности монтажа. Первым элементом последовательности, как правило, выступает автоматический выключатель. Затем идут – электросчётчик, УЗО и прочие элементы сети (+)

Существуют установленные правила – своеобразный инструктаж, где отмечается вся последовательность действий в таких случаях.

Ход работ:

  1. Прежде всего, от прибора отключается цепь нагрузки по фазе и нулю, для чего используется автоматический выключатель.
  2. Далее используется схема подключения к УЗО измерительной аппаратуры и элементов регулировки (потенциометр).
  3. Путем изменения сопротивления потенциометра добиваются срабатывания устройства и фиксируют показания тока на измерительном приборе.

Отмеченное значение измерительного прибора в момент срабатывания – это дифференциальный ток УЗО. Зафиксированное показание тока должно находиться в установленном диапазоне.

Если условие не выполняется, установка защитного устройства в цепь запрещается. Необходимо подобрать другой экземпляр, подходящий по параметрам.

Настройка уже установленного прибора – явление классическое для профессиональных служб. Благодаря точной настройке, выставляется оптимальная защита, что существенно отражается на общей безопасности

При подключении защитных устройств типа УЗО с заземлением, правилами предполагается также проведение работ, направленных на измерение тока утечки в границах зоны защиты прибора.

Обычно подобные мероприятия обязательны для случаев монтажа электромеханических приборов:

  1. Через автомат к устройству защиты подключается нагрузка.
  2. Согласно тестовой схеме к прибору подсоединяется измерительная цепь, состоящая из магазина сопротивлений и амперметра.
  3. Изменяя магазин сопротивлений, добиваются срабатывания устройства и фиксируют показания амперметра.
  4. Ток утечки вычисляют по формуле: Iу = I – Iа, где I – отключающий ток цепи, Iа – показания амперметра.

Полученное значение Iу не должно превышать номинальное значение дифференциального тока УЗО более чем на одну треть.

Настройка сопровождается измерениями токов различных режимов. Для измерений используются амперметры с высокой степенью точности показаний. Такую работу выполнить по силам только специалистам

Если такое превышение зафиксировано, это явный признак того, что в границах зоны защиты прибора находится дефектный участок. Для таких случаев правила ПЭУ требуют исполнения необходимых мероприятий, направленных на устранение тока утечки.

Особенности приборов для отключения нагрузки

Если электрическая система разделяется на контуры, то для каждой линии в цепочке устанавливают отдельный автоматический выключатель, а на выходе монтируют устройство защиты. Тем не менее, существует множество вариантов подключения. Поэтому, для начала необходимо разобраться с отличиями УЗО и другой автоматики.

Автоматические выключатели – усовершенствованные «пробки»

Годами ранее, когда отсутствовали современные приборы защиты сети, при увеличении нагрузки на общую линию происходило срабатывание «пробок» — простейшие приборы аварийного отключения электричества.

Со временем их значительно усовершенствовали, что позволило получить автоматы, которые срабатывают в следующих ситуациях – при коротком замыкании и чрезмерной нагрузке на линию. В общем электрощите может располагаться от одного до нескольких автоматических выключателей. Точное количество будет отличаться в зависимости от числа линий, которые имеются в конкретной квартире.

Стоит отметить, что чем больше отдельно идущих линий электропроводки, тем проще выполнить ремонтные работы. Ведь для того, чтобы сделать монтаж одного прибора, не потребуется отключение всей электросети.

Вместо устаревших «пробок» используют автоматические выключатели

Монтаж автоматики – это обязательный этап сборки электрощита для домашнего использования. Ведь выключатели моментально реагируют на перегрузку сети при возникновении замыкания. Тем не менее, они не защищают систему от утечки тока.

Цены на защитную автоматику

Защитная автоматика

УЗО – устройства автоматической защиты

УЗО – устройство, которое отвечает за контроль силы тока и предотвращает его потерю. По внешнему виду защитное устройство не имеет принципиальных отличий от автоматического выключателя, но функционирует иначе.

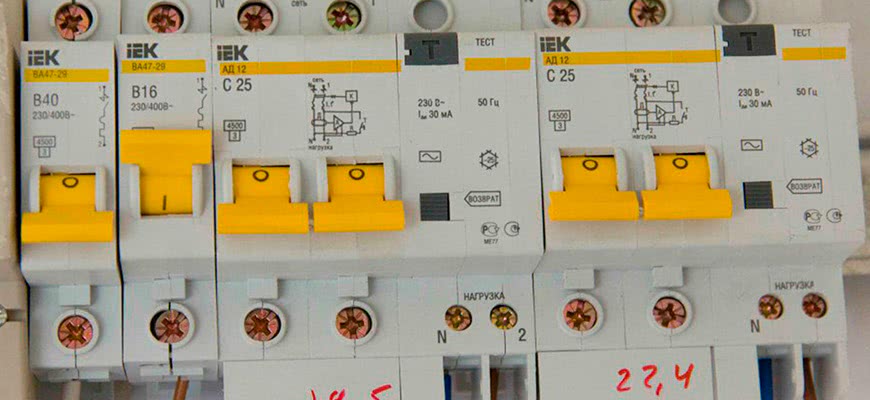

УЗО в электрощите

Стоит отметить, что это устройство с несколькими фазами, которое функционирует при напряжении 230/400 В и токах до 32 А. Тем не менее, прибор срабатывает и при меньших значениях.

Иногда используются приборы с обозначениями 10 мА с целью подведения линии в комнату с высоким уровнем влажности. Существует два основных типа УЗО. Для того, чтобы выбрать подходящий вариант, необходимо рассмотреть их подробнее.

Таблица №1. Разновидности УЗО.

Вид Описание
Электромеханические Здесь основным функционирующим устройством является магнитопровод с обмотками.  Его работа заключается в сравнении уровня тока, который уходит в сеть, а потом возвращается.
Электронные Данный прибор позволяет сравнивать значения тока, но только здесь за этот процесс отвечает плата.  Тем не менее, она функционирует только при наличии напряжения.

Стоит отметить, что электромеханическое устройство пользуется большей популярностью. Ведь если потребитель случайно дотронется до проводника фазы при наличии обесточенной платы, получит удар током. В то время как электромеханическое УЗО останется работоспособным.

Получается, что УЗО предохраняет систему только от утечки тока, но оно считается бесполезным при повышенном напряжении на линии. Именно по этой причине его монтируют только в сочетании с автоматическим выключателем. Только два этих устройства позволят обеспечить полноценную защиту электрической сети.

Исполнение

По исполнению бывают: УЗО на DIN-рейку, Диффавтоматы, розетки-УЗО, переходники-УЗО, Вилки-УЗО.

УЗО на DIN-рейку

УЗО на DIN-рейку это молульное устройство, которое устанавливается в электрический щит. Установка УЗО в щит наиболее желательна. Стоимость такого УЗО относительно невысока (1000-3000 руб). Однако помните: УЗО не заменяет автомат защиты! Перед ним всегда должен стоять автомат защиты от сверхтоков.

Дифференциальные автоматы

Существуют такие виды УЗО в которые встроен автомат защиты. Называются они дифференциальными автоматами. Дифференциальные автоматы совмещают функции автоматических выключателей и УЗО, а размер у них как у обычного УЗО, таким образом, экономится место на DIN-рейке. Дополнительной характеристикой такого устройства является номинальный ток автоматического выключателя и его характеристика срабатывания (как правило «С»). Стоимость дифференциального автомата, как правило, выше на 30-50% соответствующего УЗО и автомата по отдельности, количество моделей очень ограничено. В диффавтомате хорошего качества всегда есть окошко, которое окрашивается определенным цветом при срабатывании и Вы можете понять почему он сработал: от сверхтоков короткого замыкания или от токов утечки.

Розетки-УЗО

Их устанавливают, если электропроводка старая и «фонит», или нет желания или возможности ставить УЗО на всю квартиру. Стоят они на порядок дороже соответствующего УЗО на DIN-рейку (10000-20000 руб). При установке требуют глубокой монтажной коробки (60 мм или глубже).

Переходник-УЗО

Их используют, когда не хотят себя утруждать подключением или вызывать мастера для подключения УЗО. Так же это удобно при эксплуатации переносных приборов.

Устройство защитного отключения (УЗО) – описание

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое УЗО, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек.

Для того, чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает.

Если говорить языком, принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор, служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения, возникающего при определенных условиях.

Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.

УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха.

Что понимается под выражением «утечка тока»? Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим, УЗО защищает от пожара, возникающего при замыкании при воспламенении тлеющей изоляции, и от поражения током людей.

Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.

Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу.

При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.

В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке.

Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

УЗО – это прибор, защищающий от токов утечки путем отключения сети в случае их появления. В случае, когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

Что такое узо в электрике

Пошаговая инструкция по установке

Самостоятельный монтаж выполняют в следующем порядке:

  1. Разрабатывают и вычерчивают схему. Требуется продумать способ подключения каждой жилы, поэтому простая однолинейная не подходит.
  2. Размыкают контакты вводного автомата. Работы допускается проводить только на обесточенной линии. Необходимо убедиться в отсутствии напряжения с помощью индикаторной отвертки.
  3. Аппарат крепят на ДИН-рейке. Для этого необходимо отверткой отогнуть зажим на тыльной стороне.
  4. Зачищают концы жил на 0,5 см и фиксируют в клеммах УЗО. Необходимо соблюдать цветовую маркировку. Многопроволочные жилы предварительно опрессовывают наконечником типа НШВИ или облуживают.
  5. Маркируют аппарат удобным способом для понимания того, какие потребители через него подключены.

В электрике принято размещать в щите схему подключения.

Монтаж УЗО выполняют в определенном порядке.

Классификация УЗО

Рассмотрим, какие бывают защитные устройства в соответствии с ГОСТами.

По способу действия они делятся на:

  • УЗО со вспомогательным источником электропитания;
  • без дополнительного источника;
  • с автоматическим включением после восстановления поступления питания от источника;
  • без автоматического включения;
  • с выключением после обнаружения опасной ситуации отказа источника;
  • без такого автоматического выключения.

По типу установки:

  • стационарные УЗО, монтирующиеся на стандартную постоянную электропроводку;
  • переносные — монтируются на гибкие кабели и удлинители.

По количеству полюсов:

  • однополюсные двухпроводные УЗО;
  • устройства с двумя полюсами;
  • трехпроводные двухполюсные модели;
  • трехполюсные защитные системы;
  • четырехпроводные трехполюсные модели;
  • четырехполюсные УЗО.

Выделяют классификацию по типу защиты от появления сверхтоков на полюсах и перегрузок:

  • без предохранения от сверхтока и с таковой;
  • без встроенной системы защиты от перегрузки;
  • с защитой от коротких замыканий цепи (КЗ).

По возможностям настройки значения ДТ отключения:

  • регулируемые — с дискретной подстройкой;
  • нерегулируемые УЗО.

По устойчивости к импульсным напряжениям:

  • с выключением прибора после появления импульсного тока;
  • стойкие к возникновению импульсного напряжения.

Еще одна важная характеристика — контроль постоянной компоненты дифференциального тока (ДТ). Существуют несколько разновидностей УЗО:

  • АС. Они отключаются при возникновении или постепенном увеличении синусоидальных ДТ;
  • А. Эти модели отключаются от синусоидальных дифференциальных токов и пульсирующих постоянных. Бывают разновидности с выключением от пульсирующих с уровнем до 0.006А и контролированием угла смещения фаз;
  • B. Аналогично А они размыкают цепь при синусоидальных переменных и постоянных ДТ — включая модуляции потока до 0.006 А. Кроме того, тип B умеет выключаться от постоянных ДТ с выпрямителем.

Рассмотренные типы и признаки классификации определяют выбор УЗО в конкретной ситуации, способ и место установки, и прочие важные детали проектирования электросети. Помимо приведенных выше, имеются и некоторые общие характеристики, приведенные в таблице:

Название характеристики УЗО Возможные значения по паспорту
Напряжение в сети, В 100–440
Номинальный ток работы, А 6–200
Номинальный ДТ отключения, А 0.006–20
Номинальный неотключающий ДТ прибора, А 0.5
Предельный неотключающий ДТ с искаженной симметрией фаз, А 6

УЗО должно срабатывать быстро. Время устанавливается ГОСТами (в частности, ГОСТ Р 50807-95) и вычисляется для различных моделей, работающих с некоторыми номинальными отключающими токами. Например, для прибора с ДТ отключения 0.03 А время срабатывания должно составить 0.5 секунды. Если пороговое значение превышено вдвое, таймаут выключения — 0.2 секунды, а при превышении в восемь раз УЗО-Д разомкнет цепь за 0.04 с.

УЗО и групповые цепи

По нормативам, УЗО ставится на групповые цепи (функциональные группы) розеток, освещения, силового оборудования, а также, в электрических цепях одиночных установок (приборов).

Схема 3, подключение УЗО 380 В, 11 кВт

На данной схеме, УЗО подключаются в электрическую сеть, 380 Вольт, и расчетной нагрузкой до 11 кВт. Это может быть частный дом или квартира. Согласно схеме, общее противопожарное УЗО (25 А/100 мА) ставится вместе со счетчиком в УЭРМ (Устройство этажное распределительное многоящичное – современный этажный щит). Электросеть помещения разделена на 5 групп, три из которых защищены УЗО 16 А/30мА и цепь ванной, защищена УЗО 25А/10мА.

Схема 4, 8 групповых цепей

На схеме 4, УЗО подключаются в электрической сети 380 Вольт, и расчетной нагрузкой до 11 кВт. Данная схема, предусматривает 8 групповых цепей, 6 из которых защищены УЗО. (4 узо 16А/30мА и 1 узо 25А/10мА)

Схема 5, подключение УЗО в частном доме

Установка УЗО в частном доме с электропитанием от столба. Напряжение питания 220 Вольт.

Противопожарное УЗО (32А/100мА) ставится на вводе кабеля питания в ЩКВс (щит квартирный встраиваемый со стеклом) вместе со счетчиком. Вполне щит ЩКВс может быть заменен ЩКНс (щит квартирный навесной) или щитом ЩВУ (щит вводно-учетный).

Второй щит в доме, ЩР (щит распределительный), В нем ставится три УЗО (25А/30мА) для защиты цепей силовых розеток.

Схема 6, УЗО в большой квартире

Электрическая схема электропроводки большой квартиры или дома. Вводное защитное устройство поставлено до счетчика, вопрос зачем? Если мы говорим об установке УЗО, как такового, то такая установка УЗО до счетчика неправильная. Возможна установка защитного устройства до счетчика, если это дифференциальный автомат защиты, но здесь уже стоит автомат защиты.

Схема 7, УЗО в сети tn-s

Устройство защитного отключения в квартире, без противопожарного узо, в сети типа tn-s.

Если рассматривать данную схему, как схему только квартиры, то вполне допустимо, разделение PEN проводника на PE и N проводники в этажном щите, а сама сеть типа: tn-c-s.

Схемы 9 и 10, правильное и не правльное подключения узо

Это простые принципиальные схемы по правильному и не правильному подключению УЗО

Стоит обратить внимание, на неправильное подключение УЗО

  • (1) это подключение дифференциального автомата,
  • (2) и (3) это подключение УЗО с автоматами защиты.

Схема 11 и схема 12, узо на принципиальных схемах

Простые принципиальные схемы, 220 Вольт. На них прекрасно и правильно показано подключение УЗО в сборке: вводной автомат-счетчик учета- УЗО противопожарное.

Схема 13, Муниципальная схема подключения квартиры

Муниципальная схема подключения квартиры. Противопожарное УЗО (50А/100мА) в этажном щите и общее УЗО в квартирном щитке (40А/30мА). Название говорит само за себя, схема экономичная.

Минимальная схема подключения квартиры с одним противопожарным УЗО (40А/30мА).

Схема 15, Оптимальная схема подключения квартиры

В квартире планируются два УЗО, причем одно устройство защищает сразу две группы (розеток и кухни). На схеме хорошо иллюстрируется выше сформулированное правило, об отдельной шине заземления для УЗО на несколько групп.

Аналогична схеме 15, но по непонятным причинам, убрана отдельная шина заземления.

Схема 17, Селективные узо

Последняя схема подключения УЗО. На ней видим, иллюстрацию еще одно правило установки УЗО: УЗО устанавливаемое на вводе, должно быть селективным, то есть иметь задержку по времени отключения по сравнению с другими УЗО сети.

Это все 15 схем установки УЗО, на самом деле их 17. Некоторые спорные, большинство полезные.

Антипов Игорь, специально для сайта «Электрика своими руками»

Принцип работы и правила подключения УЗО

Устройство защитного отключения (УЗО), или дифференциальный автоматический выключатель, – это простое в использовании устройство для защиты человека в быту, реагирующее на дифференциальный ток в проводнике электроэнергии. На сегодняшний день УЗО можно назвать обязательным прибором в наших домах, но сведенья о нем минимальны. Не все понимают истинные преимущества данного прибора, поэтому начнем с главного – с его основных качеств.

Данное устройство необходимо для обеспечения электробезопасности в жилом или рабочем помещении. Если на линии установлен только автомат, защищающий ее от перегрузок, сохраняется опасность поражения током для человека при аварии или касании оголенного провода на все сто процентов. Крайне опасным для человека являются 0,05 А. Это ток, при котором человек не может оторваться от провода самостоятельно. Для того чтобы предотвратить случаи поражения электрическим током, и был придуман данный прибор.

Принцип работы

Через устройство проходит ноль питания и фаза. Таким образом, устройство определяет силу тока на входе и, соответственно, на выходе. Если оба эти показателя равны, то ничего не происходит, но как только произойдет так называемая утечка, УЗО сработает, отключив линию.

Перечислить все случаи, при которых УЗО работает бесперебойно, очень сложно, но для общего понимания картины можно указать наиболее часто встречающиеся из них:

  • неправильный монтаж проводки,
  • пробои на корпус в технике,
  • неверный монтаж в щитке и другие опасные случаи.

Иногда УЗО срабатывает при возникновении заведомо опасной ситуации. Это может случиться, если шланг стиральной машины имеет металлические элементы и при этом подключен к водопроводу.

Правильный выбор устройства

Разобравшись с принципом работы УЗО, нужно научиться правильно выбирать то, что подходит именно вам. Стоит также отметить, что если вы используете УЗО, то это не избавляет вас от покупки и установки автомата. Итак, выбор устройства определяют три важных параметра:

  1. Ток утечки. Это самый важный параметр прибора. В очень влажных помещениях используют УЗО с очень высокой чувствительностью в 10 мА (0,01 А). Для бытового использования подходящим является устройство с током утечки в 30 мА (0,03 А), а УЗО 100 и 300 мА предназначены для установки на ввод в целое здание.
  2. Номинальный ток контактов. Он обозначает номинал тока, который необходим электрику при подборе начинки для щитка. Обозначается он на устройстве цифрами 16, 25, 40 и т. д.
  3. Категория тока утечки. На рынке чаще всего представлены устройства двух типов: А и АС. Стандартным считается тип АС. Такое устройство будет чувствительно к переменному току утечки, что является самым распространенным случаем. Тип А встречается реже, однако он является более чувствительным, поскольку контролирует также пульсирующий ток. По этой причине стоимость устройства типа А несколько выше. Также можно увидеть в продаже устройства типа В для выпрямленного тока (в быту они не используются), типа S для использования в сетях с АВР и типа G для тех же сетей, но с иной временной выдержкой. Типы G и S предназначаются для установки нескольких устройств одновременно.

Если ваш основной вид деятельности никак не связан с электрическими сетями, доверьте подбор устройства профессионалу. Это сэкономит ваши средства и время.

Дифференциальные автоматы, устройства защитного отключения CHINT.

Подключение устройства

Подключение УЗО следует доверить профессионалу. Поскольку нюансов в процессе монтажа много, электромонтер должен иметь как минимум третий разряд. Каждое устройство имеет в комплекте схему подключения. Она довольно проста, специалисту лишь требуется правильно рассчитать количество автоматов на одно устройство. Если речь идет о квартире или о частном доме, как правило, устанавливают автомат и УЗО номиналом выше, чем у автомата. Это правило необходимо для устойчивой работы цепи.

Если требуется установить два защитных устройства, то необходимо исключить объединение нулевых проводников, что заведомо приведет к утечке. Порой щиток комплектуется так, что при установке УЗО размеры его становятся просто огромными. Некоторые электромонтеры разбивают автоматы не только по одному на комнату, но и порой выделяют один из них под какой-либо прибор. В таких случаях возможна установка одного защитного устройства на несколько автоматов. Для этого необходимо точно рассчитать сумму номиналов автоматов и выбрать УЗО номиналом выше этой суммы. Допускается установка УЗО максимум для пяти автоматов.

При правильном подборе УЗО и его грамотной установке оно прослужит вам долгое время и обезопасит от утечки тока.

УЗО для дома

Одной из основных характеристик устройства защиты от дифференциального тока является значение тока утечки, который измеряется в миллиамперах (мА, 10-3 А). Существуют УЗО, рассчитанные на токи до 10, 30, 100, 300 и 500 мА.

Поскольку опасным для человека является ток утечки от 30 мА, то в квартирах и частных загородных домах обычно используются приборы, которые срабатывают именно при этом значении дифференциального тока.

Защиту человека от поражения электрическим током в помещениях, где присутствует влага (ванная, кухня), должны обеспечивать аппараты с более низким номинальным током утечки – 10 мА. Это связано с тем, что сопротивление мокрой кожи ниже, чем у сухой, так что в условиях влажной среды удар даже небольшого тока гораздо опаснее, чем в сухом помещении.

Назначение УЗО с номиналами 100, 300 и 500 мА — не защита человека от удара током: в их обязанность входит предотвращение возгорания изоляции, которое может произойти в случае тока утечки, превышающего 100 мА.

Именно в качестве противопожарного устройства в быту может использоваться и УЗО на 100 мА, которое ставят на ввод в квартиру или дом (в этом случае в щитке устанавливается сначала вводной автоматический выключатель, а затем – УЗО).

Схемы подключения УЗО в однофазной сети

Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.

В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:

  • с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
  • с совмещенным нулевым и защитным проводником (TN-C);
  • с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).

Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.

Без заземления

Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.


Рис. 1: Подключение УЗО в однофазной двухпроводной системе

Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.


Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе

В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.

С заземлением

При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.


Рис. 3: Подключение УЗО в однофазной трехпроводной системе

Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.

Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.

Принцип действия устройства

При установке УЗО к нему подключают два проводника – рабочий ноль и фазу. Если электрический прибор работает без утечек, то сила тока в проводниках должна быть одинаковой. В аварийных ситуациях, когда возникает утечка тока, устройство отключается. В результате электрический прибор оказывается обесточен и прекращает работу. Таким образом УЗО помогает сохранить здоровье и жизнь обычных пользователей.

УЗО защищает дом от пожара и контролирует электропроводку и оборудование от утечки токаИсточник electro-king.com.ua

Вся техника имеет незначительную утечку тока. Но обычно ее уровень недостаточный, чтобы причинить вред здоровью человека. Все УЗО настроены на тот уровень электрической энергии, которая представляет опасность для людей или приведет к нарушению работы электрических приборов.

Скорость автоматического отключения такова, что ребенок, который засунул в розетку гвоздь даже не испытает неприятных ощущений – устройство автоматически отключит питание во всем доме.

После автоматического отключения устройства необходимо обнаружить утечку токаИсточник zen.yandex.uz

Что и от чего защищает УЗО

Начнем с того, что УЗО стало применяться совсем недавно. Буквально лет двадцать тому назад его нигде не использовали, поэтому и сегодня в домах старой постройки он не стоит. И самое главное, что никто из хозяев квартир и домов не собирается его устанавливать. А зря. Поэтому стоит разобраться с вопросом, что такое УЗО в электрики и какая его роль в безопасности эксплуатации бытовых приборов.


Устройство защитного отключения

Многие могут сказать, а зачем тогда устанавливается автоматический выключатель, не повторяет ли УЗО его функции? Не повторяет – это однозначно. Во-первых, автоматический выключатель, установленный в щите, является защитным устройством, которое размыкает подающую сеть напряжения, когда в ней появляется перегрузка или короткое замыкание. То есть, автомат защищает саму сеть. Во-вторых, УЗО – это прибор, который защищает людей от воздействия тока. Каким образом, то есть, для чего нужно УЗО?

Все дело в том, что любые бытовые приборы, которыми мы пользуемся ежедневно, а также электрическая проводка, имеют определенный срок эксплуатации. После последнего есть большая вероятность выхода из строя изоляции электронесущих участков. То есть, ток начинает двигаться не по заданному контуру, а на землю, если создать условия соединения проводки с землей. Проводником в этом случае чаще всего становится сам человек.

К примеру, стандартная ситуация, когда в любом бытовом приборе (пылесос, стиральная машинка, электрочайник и так далее) пробило проводку, и ток стал действовать на корпус прибора (по сути, это оголенный провод под напряжением). Если человек одной рукой возьмет этот прибор, а при этом будет стоять на влажном полу босиком, то его ударит током. И таких примеров, где проводником может стать не только пол, но и другие части здания или коммуникационные системы достаточно много. Получается так, что в быту получить удар током можно неожиданно, не зная откуда он прошел. И для этого необязательно ковыряться в розетке. Именно поэтому, чтобы не получилось таких неприятностей, и устанавливается устройство защитного отключения.


Что такое УЗО

Конечно, заземляющий контур, если он предусмотрен в квартире или дома, а также установленные розетки с заземлением могут спасти от удара током. Но к сожалению, не везде они установлены, а заземление не во всех домах предусмотрено. Так что без УЗО не обойтись.

То есть, получается так, что устройство защитного отключения срабатывает, если появляется именно ток утечки. В том случае, если человек двумя руками возьмется за два оголенных провода, торчащих из розетки, то оно не сработает уж точно. Потому что в этом случае человек выступает в роли нагрузки, а на это должна реагировать автоматические выключатели. Теперь, наверное, становится понятным основное применение УЗО.

Выводы и полезное видео по теме

Нюансы установки всех элементов на квартирном щитке:

Подробности монтажа УЗО:

УЗО и автоматы — оборудование технически сложное. Его целесообразно устанавливать в местах, где электрический ток может нести угрозу как безопасности людей, так и домашней технике.

Монтаж его предусматривает учет многих параметров, поэтому как расчет, так и установку лучше выполнят квалифицированные специалисты.

Если у вас есть опыт самостоятельного монтажа УЗО, пожалуйста, поделитесь им с нашими читателями

Расскажите, каким моментам стоит уделить особое внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей
