Как работает дренажный насос, для чего нужен и принцип его работы

Дренажный и фекальный насосы: сходство и отличия

Тем, кто выбирает оборудование для канализации, важно понимать, что дренажный насос отличается от фекального по своим техническим характеристикам, несмотря на то, что оба типа перекачивающих насосов предназначены для транспортировки загрязненных жидкостей. Основное отличие – максимальный допустимый размер нерастворимых включений

Обычно при классификации называют следующие параметры:

  • дренажный канализационный насос способен перекачивать стоки с твердыми включениями до 3-5 см,
  • фекальные модели способны справляться с твердыми и длинноволокнистыми частицами до 8 см.

При этом важно помнить, что предельные значения отличаются у разных моделей насосов и указываются в технических характеристиках каждого агрегата. Еще одно важное замечание для тех, кто решил купить дренажный насос для канализационной системы — фекальные модели обычно оснащаются измельчителем

Это приспособление, представляющее собой крыльчатку, лопастями разрубает нерастворимые включения, подготавливая стоки к беспроблемной транспортировке. Кроме того, крыльчатка измельчает способные затруднить работу перекачивающего агрегата волокнистые включения, например, туалетную бумагу. Дренажные модели насосов подобного дополнения не имеют

Еще одно важное замечание для тех, кто решил купить дренажный насос для канализационной системы — фекальные модели обычно оснащаются измельчителем. Это приспособление, представляющее собой крыльчатку, лопастями разрубает нерастворимые включения, подготавливая стоки к беспроблемной транспортировке

Кроме того, крыльчатка измельчает способные затруднить работу перекачивающего агрегата волокнистые включения, например, туалетную бумагу. Дренажные модели насосов подобного дополнения не имеют.

На фото фекальный и дренажный насос (слева направо)

Это интересно: Делаем пристенный дренаж дома

Функциональность оборудования

Насосное оборудование предназначено для транспортировки жидкостей из источника в конечные точки. При этом функционал носит принудительный характер посредством подключения устройства к электрической сети. Дренажный тип приспособлений отличается от иных аналогов тем, что транспортируемая вода может содержать в своем составе твердые частицы той или иной фракции. Параметры определяются для каждой модели свои. Как правило, бытовые образцы способны пропускать примеси размером от 3 до 20 мм. Для более мощных аппаратов, промышленных агрегатов предельные значения достигают 38-120 мм.

Изначально дренажные насосы были разработаны для устранения аварийных ситуаций во время протечки канализационных труб, систем водоснабжения. Кроме осушения затопленных подвалов с помощью оборудования можно откачивать загрязненную жидкость из канав, ям, шахт, котлованов, очистных установок. Также допустимо эксплуатация приборов в случае со сборными точками для фекальных стоков. Для них существуют специализированные насосы, но такие агрегаты не способны справиться с фракцией твердых частиц свыше 2-2,5 мм. Для этого требуется дополнительный измельчитель.

Пример фекального насоса с измельчителемИсточник vodotehnika.ru

Обзор конструктивных особенностей

Устройство дренажного насоса представлено пластиковым либо металлическим герметичным корпусом, внутри которого встроен двигатель оснащенный лопастями (рабочее колесо или крыльчатка). В нижней части погружных приборов устанавливается фильтрующая решетка с ячейками установленного размера для конкретной модели. Параметр соответствует предельно допустимой фракции проходящих через насос твердых частиц.

Рабочий процесс дренажного насоса заключается в следующем:

  • двигатель при запуске приводит в движение вал с крыльчаткой;
  • внутри корпуса в области лопастей образуется разряженное пространство;
  • за счет вакуума жидкость начинает всасываться в насосную камеру;
  • лопастные элементы обеспечивают также центробежную силу;
  • вода с примесями в результате под давлением выталкивается из рабочей камеры в выходное отверстие, далее в закрепленный к патрубку шланг.

Пример устройства дренажного насоса с поплавковым механизмомИсточник indclimat.ru

Большинство типов устройств дополнительно обеспечены автоматическими выключателями. Они срабатывают, когда в источнике уровень воды достигает минимально установленного датчиком. В его роли часто выступает поплавок для дренажного насоса – это небольшой бокс из легкого пластика с воздухом внутри. Альтернативным решением является аквасенсор, который срабатывает при уровне воды в 5 мм. Такие агрегаты актуальны для работы в узких каналах, где поплавок физически разместить невозможно.

Пример погружного оборудования с аквасенсоромИсточник zubr-vrn.ru

Так прибор не будет работать «вхолостую» и перегреваться. Последнее явление исключается при условии наличия воды, которая служит одновременно охладителем двигателя. Стоит отметить, что именно из-за этого существуют ограничения по эксплуатации насоса в нагретой среде. Либо это определяется максимально допустимой температурой (например, до +50 градусов по Цельсию), либо временным интервалом эксплуатации в конкретных условиях.

Также во избежание перегрева устройства оборудование оснащается терморегулятором. Приспособление настроено на срабатывание при достижении внутри корпуса определенной температуры (критической). Тогда датчик подобно поплавковому механизму отключает питание на двигатель.

Отличительные особенности

Насосное оборудование для грязной воды относится к категории дренажного, и его применение схоже с использованием фекальных насосов. Однако имеются некоторые отличия:

  • В большей степени фекальные агрегаты рассчитаны на вязкие стоки с волокнистыми органическими включениями, для перекачки которых предусмотрено устройство измельчающего механизма.
  • Дренажный насос, наоборот, не предназначен для работы в условиях жидкости, насыщенной органическими включениями. При этом дренажный насос для канализации позволяет перекачивать стоки, содержащие нерастворимые крупные фрагменты – камешки, песок, ил определенной величины. Как правило, допустимый размер включений указывается в паспорте на изделие.

Принцип работы поплавкового выключателя

Осуществляется такой процесс следующим образом:

Дренажный насос на загородном участке – своеобразная палочка-выручалочка при возникновении непредвиденных ситуаций. По конструкции он напоминает оборудование для подачи питьевой воды, однако имеет возможность перемещать загрязненные среды с крупными включениями.

Но как и любая другая техника, оборудование может выйти из строя. Давайте попытаемся разобраться в слабых сторонах агрегата и выяснить, можно ли произвести ремонт дренажного насоса своими руками при необходимости.

Способность перекачивать воду с мелким гравием, большим включением песка, органических остатков — весьма полезное качество, когда нужно откачать воду после затопления или осушить пруд. Дренажные агрегаты рассчитаны на работу в подобных условиях, но превышение нагрузки нередко приводит к поломкам.

Познакомиться с внутренним наполнением аппарата лучше сразу после покупки, чтобы представлять, какие детали могут выйти из строя в случае засорения или поломки. Для этого не обязательно вскрывать корпус или производить разборку – достаточно изучить схему, которая прилагается к инструкции по подключению и обслуживанию прибора.

Всасывающее отверстие насосного узла может иметь различное расположение: у погружных моделей оно находится в нижней части и снабжено фильтрующей сеткой

Аппараты для частного использования на дачных участках не отличаются большой мощностью или сложной начинкой. В отличие от тяжелого промышленного оборудования, они компактные, относительно легкие (средний вес – 3-7 кг), состоят из стальных или пластиковых деталей, хотя для производства промышленных моделей и некоторых бытовых до сих пор используют чугун.

Главные составные части погружного механизма – насосный узел, качающий воду, и электродвигатель, вращающий вал с лопастями. Двигатель находится внутри прочного корпуса, который выполнен из нержавеющей стали или из усиленного полипропилена и является двойным. Между наружными и внутренними стенками циркулирует вода, препятствуя охлаждению.

Галерея изображений

Современные модели оснащены термозащитой, срабатывающей при перегрузке устройства. К осевому валу прикреплена крыльчатка – винтовое устройство, подающее жидкость внутрь корпуса. При включении агрегата крыльчатка начинает вращаться, забирать снаружи воду и проталкивать ее вдоль стенок к выпускному отверстию. На смену первой порции воды приходит следующая – и так до остановки механизма.

Регулирует периодичность работы . Он следит за уровнем жидкости в резервуаре или естественном водоеме, при его резком снижении выключает аппарат в автоматическом режиме.

Схема, объясняющая принцип работы поплавкового выключателя: поплавок в силу действия физических законов держится на поверхности воды, которая опускается в процессе откачки вместе с ним. При достижении нижнего предела поплавок отдает команду на отключение агрегата

Отличие фекального насоса от дренажного

Рассматриваемые конструкции могут использоваться не только для откачки грунтовой воды, но и фекалий или чистой воды. Отличия дренажного насоса от фекального заключаются в нижеприведенных моментах:

  1. Фекальные предназначаются для перекачки нечистот, которые имеют примесь меньших размеров.
  2. Дренажные системы могут перекачивать жидкость с примесью, размер которой от 5 до 20 мм. Фекальные рассчитаны на примесь в размере от 12 до 15 мм.

Отметим также тот момент, что дренажные приборы не могут использоваться в канализационной системе. Поэтому приобретая насос для откачки грунтовых вод после этого использовать его для освобождения канализационных колодцев нельзя.

Виды насосов

Дренажные насосы можно разделить на два типа:

  • поверхностные;
  • погружные.

Поверхностные насосы устанавливаются над водой возле ямы. Откачка воды осуществляется при помощи шланга, который погружается в воду и достигает дна резервуара. Устройство может работать и в автоматическом режиме, но ему для этого требуется поплавковый механизм, обеспечивающий контроль уровня жидкости в резервуаре.

Они мобильны и просты в обслуживании. Устройство можно легко перенести в другое место, где требуется перекачка жидкости, а возникающие неисправности нередко получается устранить в полевых условиях, поскольку конструкция довольно проста.

У погружных дренажных насосов перекачка жидкости осуществляется без использования шлангов или патрубков. Вода всасывается насосом через отверстие в его днище, а для защиты от твердых частиц конструкция оборудуется фильтром.

Такие насосы работают автоматически, используя поплавковую систему или пластиковый пузырь, которые сигнализируют о повышении уровня воды и включают насос.

1 Описание поплавкового выключателя

Погружные и насосы дренажные работают в условиях, когда жидкость может неожиданно закончиться или загрязниться. В таком случае дальнейшее выкачивание воды уже смешанной с большим количеством грязи может серьёзно навредить системе. Поэтому обязательно наличие поплавкового выключателя для насосов, чтобы предотвращать поломку из-за сухого хода. Некоторые поплавки требуется устанавливать самостоятельно, тогда как другие насосы производятся с внутренним поплавком.

Они размещаются в разнообразных резервуарах – от ёмкостей в системах откачивания сточной воды до колодцев с питьевой водой. И задачи, которые выполняют поплавки, в зависимости от места использования, могут разниться. Также в один резервуар есть возможность поставить больше одного поплавка, каждый из них выполняет разные задания:

  • контроль за работой главной помпы;
  • контроль за работой дополнительной (вспомогательной) помпы, а также улучшение её эффективности;
  • датчик уровня;
  • датчик перелива.

Датчик уровня необходим, чтобы погружной насос не работал на сухом ходу и тем самым не засасывал сильно загрязнённую воду, что приводит поломке всей станции. Датчик перелива требуется, чтобы водяной резервуар не переполнялся. В зависимости от типа ёмкости, это может привести к серьёзным проблемам, вплоть до короткого замыкания.

1.1 Разновидности поплавков для насосов

Поплавковые выключатели подсоединяются к различным типам помп, а также могут быть встроенными. Чтобы установить отдельно купленный поплавок на насос не потребуется больших усилий и обширных знаний. Насос со встроенным поплавком куда проще, пусть и дороже, если необходимо максимально быстро обеспечить систему поплавковым контролем.

Существует лёгкий дренажный насос со встроенным поплавковым выключателем и тяжёлый. Первый тип подходит для помпы с поплавком, использующимся в водоснабжении – колодцы, скважины. А также в системах водоотведения. Вторые дренажные насосы со встроенным поплавком, тяжёлые, предполагают, во-первых загрязнённую среду, а во-вторых сложные условия эксплуатации. Дренажный насос с поплавком второго типа применяется в стоках: канализационных, дождевых, дренажных.

Начать свой выбор датчика уровня воды следует с определения целей – для водоснабжения дачи, фермы, дома, полива участка лучше подойдёт лёгкий. Для организации канализационной системы, дренажной либо сточной, рекомендуется покупка тяжёлого агрегата.

1.2 Технические характеристики поплавкового выключателя

Корпус устройства выполняется из пластиковых материалов разнообразных форм. Он требует абсолютной герметичности и водонепроницаемости. Поплавок состоит из следующих элементов:

  • плавающий корпус из пластика;
  • электрический переключатель;
  • рычаг для контактов переключателя;
  • стальной шарик;
  • три провода в кабеле.

Провода подключаются: один к закрытому контакту, другой к открытому, третий же является общим. Существуют поплавки с двумя проводами. Они разрывают электрическую цепь, если необходимо выключить погружной насос и соединяют цепь, если требуется его снова включить. Трёхпроводные переключатели универсальны, они подходят для слежения не только за сухим ходом, но и за переливом. Имеется один общий и два провода, между которыми и производится переключение режимов.

Провода у них различаются по цвету. Общим, как правило, является чёрный провод. Синий провод отключает систему, когда насос для откачки начинает «садиться на мель» и в резервуаре (например, в колодце) слишком мало воды. Коричневым проводком регулируется помпа, когда резервуар заполнен.

В зависимости от длины провода от груза до поплавка, значения, при которых помпа включается, либо отключается, будут меняться. Таким образом, их вручную легко отрегулировать, чтобы не допустить перелива или сухого хода. Учитывать стоит и то, что поплавок должен отключат работу в то время, когда насос ещё находится под водой с небольшим запасом.

Стальной шарик регулирует положение рычага в зависимости от положения самого поплавка. Рычаг же в свою очередь переключает контакты, чтобы производить включение или отключения насоса с поплавком. Для фиксирования шарика в необходимых положениях используются магниты. Наклон, при котором шарик перемещается из одного положения в другое, чаще всего составляет 70 градусов, однако следует при покупке устройства уточнить.

Характеристики поплавкового выключателя для контроля за уровнем воды:

  • степень защиты от проникновения IP – 68;
  • напряжение сети 220 вольт плюс-минус 10 процентов;
  • диапазон рабочей температуры от 0 до +60°C ;
  • 8 ампер – максимально коммутируемый ток для реактивной нагрузки;

1.3 Как работает автоматический поплавковый переключатель? (видео)

Причины поломки дренажных насосов

Сломаться может как новое оборудование, так и прослужившее не один год. Только что купленный аппарат может выйти из строя из-за производственного дефекта, допущенного при сборке: поврежденного поршня или неправильно подсоединенного клапана.

Часто поломки случаются по причине неумелого монтажа, если:

  • опустили агрегат на недостаточную глубину;
  • допустили попадание воздуха в отсек для забора воды;
  • водозаборное отверстие находится над водой и не покрыто жидкостью.

Эти недочеты легко исправить простой проверкой, но лучше их не допускать.

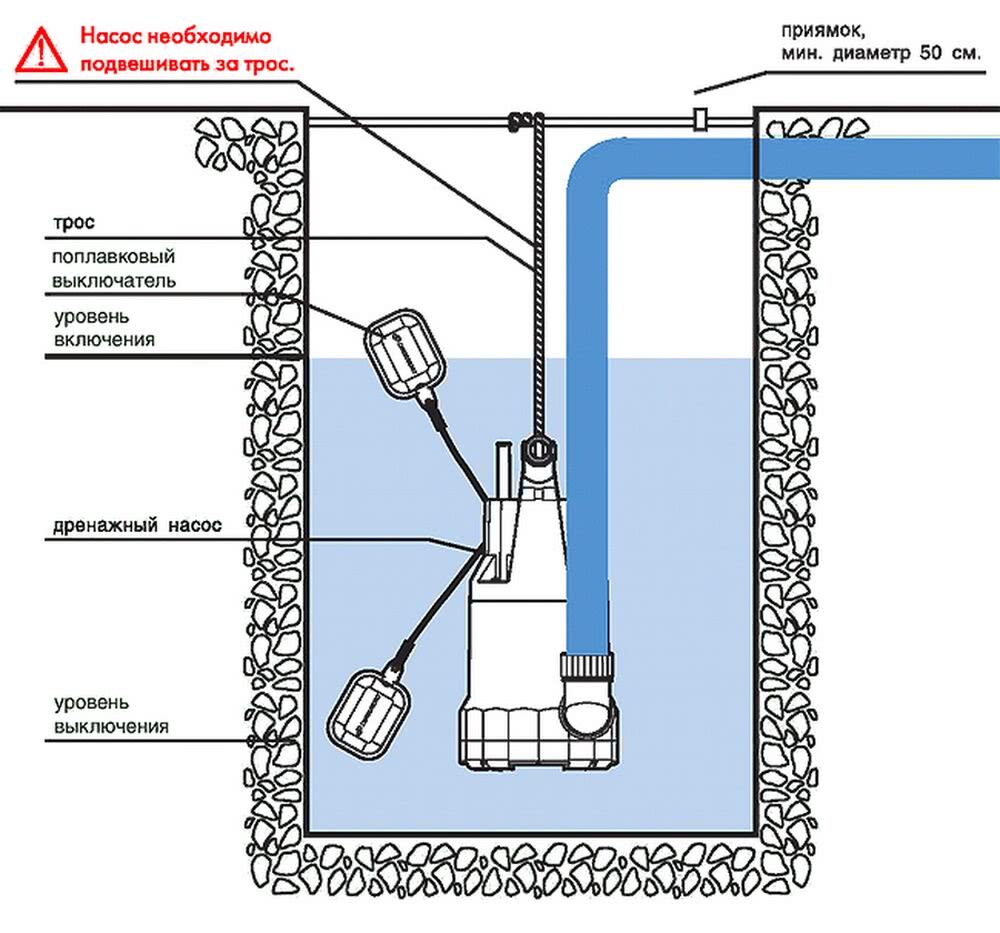

На схеме установки дренажного погружного насоса, кроме расположения основного оборудования, можно увидеть монтаж напорной трубы с обратным клапаном и задвижкой

Чаще всего проблемы возникают в процессе эксплуатации оборудования. Производителем задаются контрольные параметры, в рамках которых необходимо действовать (они заявлены в техническом паспорте изделия). Если оборудование использовать неправильно, не по назначению, оно просто не выдержит нагрузки.

Например, для дренажного аппарата является нормой перекачка грязной воды. Это значит, что проблемы могут возникнуть, если начать перемещать чистую питьевую воду (для которой предназначены скважинные и колодезные модели). Напротив, слишком крупные загрязнения забивают фильтры, вследствие чего работа насоса приостанавливается.

Также неприятности ожидают, если оборудование работает вхолостую, в «сухом» режиме – обязательно случится перегрев, который не всегда можно исправить самостоятельно. В результате оплошности дело может закончиться дорогим сервисным ремонтом.

Отсутствие профилактики, редкие технические осмотры также могут стать причиной поломки. Многих неприятностей можно избежать, предупредив их заменой одной из деталей или элементарной чисткой.

Устройство типового дренажного насоса

Способность перекачивать воду с мелким гравием, большим включением песка, органических остатков – весьма полезное качество, когда нужно откачать воду после затопления или осушить пруд. Дренажные агрегаты рассчитаны на работу в подобных условиях, но превышение нагрузки нередко приводит к поломкам.

Познакомиться с внутренним наполнением аппарата лучше сразу после покупки, чтобы представлять, какие детали могут выйти из строя в случае засорения или поломки. Для этого не обязательно вскрывать корпус или производить разборку – достаточно изучить схему, которая прилагается к инструкции по подключению и обслуживанию прибора.

Всасывающее отверстие насосного узла может иметь различное расположение: у погружных моделей оно находится в нижней части и снабжено фильтрующей сеткой

Аппараты для частного использования на дачных участках не отличаются большой мощностью или сложной начинкой. В отличие от тяжелого промышленного оборудования, они компактные, относительно легкие (средний вес – 3-7 кг), состоят из стальных или пластиковых деталей, хотя для производства промышленных моделей и некоторых бытовых до сих пор используют чугун.

Главные составные части погружного механизма – насосный узел, качающий воду, и электродвигатель, вращающий вал с лопастями. Двигатель находится внутри прочного корпуса, который выполнен из нержавеющей стали или из усиленного полипропилена и является двойным. Между наружными и внутренними стенками циркулирует вода, препятствуя охлаждению.

Современные модели оснащены термозащитой, срабатывающей при перегрузке устройства. К осевому валу прикреплена крыльчатка – винтовое устройство, подающее жидкость внутрь корпуса. При включении агрегата крыльчатка начинает вращаться, забирать снаружи воду и проталкивать ее вдоль стенок к выпускному отверстию. На смену первой порции воды приходит следующая – и так до остановки механизма.

Регулирует периодичность работы поплавковый выключатель. Он следит за уровнем жидкости в резервуаре или естественном водоеме, при его резком снижении выключает аппарат в автоматическом режиме.

Схема, объясняющая принцип работы поплавкового выключателя: поплавок в силу действия физических законов держится на поверхности воды, которая опускается в процессе откачки вместе с ним. При достижении нижнего предела поплавок отдает команду на отключение агрегата

Как видите, устройство дренажного насоса достаточно простое, и если вы когда-нибудь разбирали и чистили погружной колодезный насос, то справитесь и с этой категорией оборудования. Немного отличается фекальный агрегат, имеющий дополнительный узел для размельчения слишком крупных частиц.

Определяемся с задачами и выбираем

Для откачивания воды из колодца достаточно часто используется дренажный насос для колодца. Их применяют в тех случаях, когда колодезная вода не обладает высокой степенью загрязненности.
Здесь вопрос будет стоять и об объеме воды. Ведь есть маломощные насосы дренажные, которые не способны выдержать большую нагрузку,но в наше время уже и есть модели в которых предусмотрен сенсорный датчик для дренажного насоса.
Это более мощные агрегаты, но соответственно у них и цена на много выше. Рассмотрим особенности применения, разновидности, а также плюсы и минусы данных устройств.

Применение дренажных насосов

Давайте сразу разберем, что такое насос дренажный, сто он из себя представляет и где применяется.Подобные аппараты являются очень полезными при следующих обстоятельствах:

  • В случае необходимости откачки воды после аварий,
  • Когда уровень грунтовых вод поднимается достаточно высоко,
  • В цокольных и подвальных помещениях при накоплении паводковых вод,
  • В случае длительных и обильных осадков,
  • Для очистки искусственно созданных водных объектов, например, бассейнов, для соответствия гигиеническим нормам их чистят при помощи дренажных насосов,
  • Для организации орошения больших площадей капельным путем,
  • Для декоративных фонтанов дренажные насосы используются для подачи к ним воды. Здесь часто применяется и насос дренажный с измельчителем.

Классификация дренажных насосов

Теперь посмотрим насос дренажный как выбрать правильно. Теперь определимся, для чего нужен насос и где его следует применять. Так же вы все можете увидеть и на фото. Подобные устройства можно разделить на две основные группы.

Погружные дренажные насосы

Эти устройства перед началом использования помещаются на дно очищаемого объекта. Они пользуются достаточно большой популярностью у дачников и хозяев частных домов, так как использование подобных аппаратов не сложно, их легко установить и заменить самостоятельно.
Помимо прочего погружные насосы имеют не очень высокую стоимость, что также является их сильной стороной. В зависимости от принципа действия устройств различают:

Погружные насосы

  • Центробежные насосы погружного типа,
  • Вибрационные насосы погружного типа.

Помимо уже перечисленных характеристик погружные дренажные насосы имеют и прочие особенности:

Достоинства Недостатки
К достоинствам следует отнести
  • Сравнительно малые габариты и небольшой вес,
  • Долгий срок службы, в течение которой не требуется специализированного техобслуживания,
  • Универсальность применения, например, для перекачки грязной и чистой воды,
  • Сравнительно высокая производительность работы,
  • Возможен автоматический режим, например, в канализации либо дренажных системах,
  • Присутствует поплавковая защита, которая не допускает осушения.
У данного вида дренажных насосов существуют и свои недостатки:
  • Не предусматривают возможности очищения воды в процессе перекачки. Также это может повлечь засорение систем, в которые подается вода. Это означает, что для водоснабжения подобный вид насосов лучше не использовать.
  • Подобные устройства не в силах обеспечить высокий напор воды для колодцев. В среднем вода поднимается на 10 м, а максимально – не более 20м.

Поверхностные дренажные насосы

Это дренажный непогружной насос. Видео в этой статье покажет вам его работу. Такие устройства не опускают целиком, а помещают в воду только шланг. Они имеют свои положительные и отрицательные стороны.К плюсам поверхностных аппаратов можно отнести:

Поверхностный насос

Достоинства Недостатки
Данная конструкция имеет ряд своих преимуществ:
  • Высокая мощность водяного напора, который позволяет поднимать жидкость на несколько десятков метров,
  • В виду того, что корпус насоса в жидкую среду не помещается, надежность такого типа устройств достаточно высока,
  • Установить насос поверхностного типа можно и дома, что исключает необходимость проведения электричества к колодцу,
  • Эксплуатация поверхностных насосов может быть непрерывной,
  • Цена на такие устройства приемлема.
Недостатками насосов поверхностного типа можно назвать следующие:
  • Использовать их в колодцах глубиной более 7 м невозможно, так как высота их всасывания невелика,
  • Для эксплуатации насосов необходимо обладать определенными знаниями в области использования всасывающей магистрали,
  • Поверхностные насосы издают большой шум при работе, что в некоторых случаях требует даже выделения отдельного помещения под расположение этого оборудования.
