Как выполнить ремонт дренажного насоса самостоятельно

Как работает поплавок для насоса?

Самое главное — тщательно заизолировать внутренний корпус, чтобы не было короткого замыкания. Внутрь полости поплавка заливается монтажная пена, и внешний корпус также изолируется. Способность перекачивать воду с мелким гравием, большим включением песка, органических остатков — весьма полезное качество, когда нужно откачать воду после затопления или осушить пруд. Дренажные агрегаты рассчитаны на работу в подобных условиях, но превышение нагрузки нередко приводит к поломкам. Познакомиться с внутренним наполнением аппарата лучше сразу после покупки, чтобы представлять, какие детали могут выйти из строя в случае засорения или поломки. Для этого не обязательно вскрывать корпус или производить разборку — достаточно изучить схему, которая прилагается к инструкции по подключению и обслуживанию прибора. Аппараты для частного использования на дачных участках не отличаются большой мощностью или сложной начинкой. В отличие от тяжелого промышленного оборудования, они компактные, относительно легкие средний вес — кг , состоят из стальных или пластиковых деталей, хотя для производства промышленных моделей и некоторых бытовых до сих пор используют чугун.

Главные составные части погружного механизма — насосный узел, качающий воду, и электродвигатель, вращающий вал с лопастями. Двигатель находится внутри прочного корпуса, который выполнен из нержавеющей стали или из усиленного полипропилена и является двойным. Между наружными и внутренними стенками циркулирует вода, препятствуя охлаждению. Современные модели оснащены термозащитой, срабатывающей при перегрузке устройства.

Видео ремонт фекального насоса своими руками

Фекальный насос пригодится там, где не справится дренажный. Из-за больших нагрузок помпа может выйти из строя. Конечно, крупные поломки и тяжелые случаи должен ремонтировать мастер, однако некоторые неисправности под силу даже не слишком опытному пользователю.

После приобретения изучите технические характеристики гидроагрегата и его устройство, которое указано в инструкции по эксплуатации.

Наиболее распространенные поломки фекального насоса:

  • Прибор перестал издавать звук и не работает. Проверьте соответствие мощности и электрической сети.
  • Гидроагрегат может находиться на небольшой глубине, что предрекает работу на сухом ходу, влекущую за собой перегревание двигателя.
  • Неисправности рабочего колеса. В таком случае его нужно разобрать, и все сломанные детали заменить на новые.
  • Гидрооснащение работает, но не накачивает воду. Проверьте защитную сетку, фильтр, рабочее колесо. Они могут быть забиты мусором и грязью. Произведите очистку.
  • Приспособление перегревается. Разберите устройство для того, чтобы обнаружить причину. При необходимости, замените все неисправные детали на новые.
  • Мотор функционирует, однако напор воды очень слабый. Возможно сломалось рабочее колесо или забился фильтр. Прочистите атрибуты или замените, если они не подлежат ремонту.

Видеоролик поможет вам разобраться, как разобрать фекальный насос джилекс и отремонтировать

Правильное подключение

Устройство поставляется с детальной инструкцией, но, несмотря на это, не все спешат с ней ознакомиться. В документе указано, что кабель питания расположен в зоне повышенного риска. Это значит, что его нельзя скручивать или пережимать. Неправильная установка, ошибки во время перевозки оборудования или размещения кабеля на дороге – все это ведет к быстрому выходу из строя фекального насоса. Такой тип проблемы найти сложнее. Начать стоит с обесточивания прибора.

После этого проводится осмотр всего кабеля на предмет обрыва или залома.

Перед разборкой насоса его следует отключить от розетки

Его ремонт делается при обязательном соблюдении ТБ. Следует:

  • Извлечь насос из воды и просушить его;
  • Разобрать его для детального осмотра;
  • Найти внутренний блок подключения;
  • Удалить крепежи;
  • Аккуратно снять крышку – применять физическую силу запрещено;
  • Снять крепления натяжного элемента;
  • Провести осмотр кабеля;
  • Удалить поврежденный или изношенный участок;
  • Установить новый кабель.

Для завершения ремонта нужно повторить приведенную выше последовательность в обратном порядке. Все манипуляции занимают не больше 60 минут.

Как отключить поплавок на дренажном насосе

В некоторых ситуациях потребуется полная замена поплавкового устройства. В этом случае понадобится сначала отсоединить его от насоса. Поплавок является частью электрической системы насосного оборудования, и снабжён рычажком с размыкателем цепи. Чтобы отключить его, потребуется отсоединить провода, и заменить неисправный узел.

Если же в наличии запасного поплавка нет в наличии, а работоспособность насоса нужно восстановить немедленно, в качестве временной меры можно соединить провода, ведущие к поплавку напрямую, без размыкателя. При этом надо следить, чтобы место стыковки проводов было поднято выше уровня воды. В противном случае высока вероятность короткого замыкания. Следить за работой дренажного насоса с отключенным поплавком придётся «в ручном режиме», иначе возможно его поломка при понижении уровня откачиваемой воды.

Контроль за работой насосов осуществляется с помощью разных устройств, и одно из наиболее распространенных — поплавковый выключатель уровня воды. Он одновременно может выполнять задачу датчика уровня воды и быть исполнительным элементом управления насосом. Размещаются поплавки для насоса в емкостях.

В одном резервуаре могут разместиться несколько таких выключателей, притом они могут решать разные задачи:

  • Контролировать работу основного насоса.
  • Служить датчиком перелива.
  • Обеспечивать работу вспомогательного насоса.
  • Служить аварийным датчиком уровня.

С помощью подобных устройств насосный аппарат защищается от режима «сухого хода». При заполнении разных резервуаров данный элемент защищает их от перелива. Поплавковые выключатели для насоса бывают легкими и тяжелыми. Первые чаще используются в системах водоотведения и водоснабжения; вторые — в дренажных, дождевых и фекальных стоках. В магазинах приспособления продаются с кабелем длиной 2, 3, 5, 10 м.

Как отключить поплавок на дренажном насосе

В некоторых ситуациях потребуется полная замена поплавкового устройства. В этом случае понадобится сначала отсоединить его от насоса. Поплавок является частью электрической системы насосного оборудования, и снабжён рычажком с размыкателем цепи. Чтобы отключить его, потребуется отсоединить провода, и заменить неисправный узел.

Если же в наличии запасного поплавка нет в наличии, а работоспособность насоса нужно восстановить немедленно, в качестве временной меры можно соединить провода, ведущие к поплавку напрямую, без размыкателя. При этом надо следить, чтобы место стыковки проводов было поднято выше уровня воды. В противном случае высока вероятность короткого замыкания. Следить за работой дренажного насоса с отключенным поплавком придётся «в ручном режиме», иначе возможно его поломка при понижении уровня откачиваемой воды.

Поплавковый выключатель для электронасосов это элемент общей системы насосной станции и регулирует уровень воды в ёмкости. Также они важнейшая защита от сухого хода насоса с поплавком, позволят увеличить эксплуатационный срок устройства.

Выключатели помогают уменьшить засорение из-за попадания песка в систему. Они выполняют несколько необходимых функций, а в некоторых насосных станциях используется сразу несколько поплавков.

Как разобрать насос

Самый простой тип поломки – отказ двигателя. Даже после нескольких попыток его невозможно запустить. Причины этого стоит искать в лопасти рабочего колеса, в которой застрял инородный предмет.

Детали для ремонта насоса с поплавком найти достаточно легко

Решить возникшую проблему можно в течение 1-2 часов. Достаточно аккуратно разобрать насос «Джилекс» для удаления лишних предметов.

Во время указанной процедуры проверяется целость и геометрия всасывающей решетки. Любые сколы, разрывы и выраженные деформации говорят о необходимости ее немедленной замены.

Повысить эффективность проводимых ремонтных мероприятий помогут перечисленные ниже советы:

  1. Посторонние предметы часто выводят из строя поплавковый выключатель – в этом случае заменяется сам прибор или провод, идущий от помпы к поплавку;
  2. Поломка конденсатора в электрической цепи питания устройства – его вывести из строя может даже незначительный скачок напряжения; если он сломался, то нужно просто в верхней части корпуса найти специальное отверстие и произвести замену;
  3. Обрыв на участке электрической цепи – контакты «подгорают» на фоне воздействия на двигатель постороннего предмета или скачка напряжения.

Гидравлики говорят, что проблемы в работе дренажного насоса, обусловленные сбоем в электронной части, найти можно почти сразу. В глаза бросается след от короткого замыкания или оплавления. Сложнее обстоит дело с поиском неисправности, вызванной попаданием в систему посторонних предметов. Здесь требуется тщательно осмотреть каждую деталь.

Самостоятельный ремонт дренажного насоса

Они состоят из трёх основных конструктивных частей:

  • Электродвигатель – вращает вал и лопасти, создающие напор воды.
  • Выключатель-поплавок, предназначенный для автоматического выключения аппарата при осушении скважины.
  • Перекачивающий узел, состоящий из вала с нанизанными на него лопастями.

Все перечисленные узлы агрегата, за исключением поплавка, располагаются в прочном металлическом или полимерном корпусе. Поплавок же может быть либо встроенным в корпус, либо выносной. Самыми распространёнными неисправностями насосной аппаратуры, предназначенной для дренажных работ, следует признать:

  • Сгорание обмотки электродвигателя. Возможно при длительном безостановочном использовании аппарата, либо вследствие работы на сухую.
  • Износ механических частей и узлов.
  • Забивка фильтров и полостей насоса крупными механическими фрагментами, песком или илом.

Диагностика

Произвести ремонт дренажного насоса собственными силами можно в ситуациях, когда поломка не столь существенна. Для этого потребуется произвести диагностику работы прибора, выявить неисправность и попытаться устранить её. Например, не составит особого труда заменить износившуюся или сломанную деталь, либо произвести очистку фильтров. Также в домашних условиях возможно произвести несложный ремонт электрики – заменить перебитый электрокабель, конденсатор.

А вот если в корпусе аппарата появилась трещина, сгорела обмотка электромотора, или перестал действовать клапан – лучше обратиться в специализированную мастерскую, либо приобрести новый насос.

Разрыв питающего электрокабеля устранить достаточно просто, если он переломился около вилки. Труднее ликвидировать разрыв будет на погружных моделях дренажного насоса, в подводном месте. Здесь, из-за вероятности замыкания, нельзя соединять обрыв с помощью простой скрутки.

Потребуется обрезать шнур по месту перелома и присоединить его заново к двигателю. Для этого придётся снять крышку и удалить отрезанный остаток кабеля. Вместо него, при помощи натяжного элемента, прикрепляем длинный шнур с вилкой, после чего ставим крышку на место, аккуратно и тщательно затягиваем крепёжные болты.

Насос работает но не качает воду

В случае, когда электрическая часть насоса, судя по звуку, работает исправно, но вода на поверхность не подаётся, либо напор её существенно слабее, чем ранее.

Причин этому бывает несколько:

  • Забилась водоподающая магистраль – шланг или патрубок. Потребуется отсоединить шланг, подающий воду наверх, от патрубка и прочистить их от загрязнений. Если новый насос не может создать нужного напора, вероятно, длина водопроводных труб превышает технически рекомендованные показатели, и аппарат попросту не может создать нужное давление. Аналогичная причина кроется в чересчур малом диаметре трубопровода. Для увеличения напора потребуется уменьшить длину магистрали, либо увеличить диаметр труб (шланга).
  • Износ рабочего механизма – водонапорного колеса. У него, вследствие постоянного контакта с механическим мусором, содержащимся в воде, со временем могут износиться, погнуться, отломиться лопасти. Устранить такую неполадку можно лишь заменив деталь на новую.
  • Трудности с подачей воды могут возникнуть из-за слишком низкого расположения насоса или его всасывающей трубки. У дна колодца всегда наблюдается повышенная концентрация ила, взвешенного песка и глины. Подобная взвесь с трудом проходит сквозь фильтры, и напор падает. Для решения такой проблемы следует поднять насос повыше от дна скважины.
  • Забились фильтры. Промыть их можно мощьной струёй проточной воды. В особо «тяжёлых» случаях придётся разобрать корпус и прочистить механизм вручную.
  • При снижении мощности электромотора, возможно, произошла разгерметизация корпуса или водяных шлангов, вышли из строя подшипники, недостаточное напряжение в питающей электросети.
  • Неисправности электрической части можно определить, «прозвонив» проводку аппарата при помощи специального прибора – омметра. Он покажет обрыв проводки или сгоревшую обмотку электромотора.

Для точного определения неисправности и самостоятельного ремонта дренажного насоса придётся произвести его разборку. Делать это следует аккуратно, чтобы не повредить детали и узлы аппарата.

Причины возникновения поломок

  • Неправильная эксплуатация прибора. Следует различать дренажник от фекальника, хотя на первый взгляд они похожи. Использование первого для выкачивания канализационных стоков недопустимо. Прибор служит только для откачки условно чистой воды. Неправильное использование часто приводит к поломке агрегата. Постоянное включение и отключение с интервалом меньше одной минуты – пагубно влияет на мотор и подшипники.
  • Повреждение кабеля. Питающий кабель – один из основных элементов помпы. Без него ничего работать не будет. Обрыв или преломление шнура приведет к обесточиванию агрегата. Кабель можно заменить самому, главное – выбрать верное сечение и количество жил. Нельзя проводить ремонт шнура только в месте КЗ. Лучше заменить его полностью, от вилки до насоса.
  • Редкий осмотр и неправильное обслуживание. Любой прибор нуждается в техническом контроле. Дренажник осматривают на предмет дефектов раз в полгода. Если агрегат находится в воде постоянно, то доставать его следует раз в квартал. Во время осмотра проводятся процедуры по смазке подшипников, протяжке фиксирующих болтов и гаек. Игнорирование данных действий приведет к поломке основных узлов прибора – потребуется ремонт дренажного насоса.
  • Работа агрегата всухую. Насос не должен работать без воды. Только в погруженном состоянии его можно включать в сеть. Хозяева оставляют агрегаты без присмотра, откачав всю воду, помпа не перестает работать, двигатель перегревается, и оплетка моторного отсека слипается между собой. Происходит короткое замыкание – устройство полностью сгорает, что приводит к значительным денежным затратам на дорогостоящий ремонт.
  • Неверно выбрана среда работы устройства. Существует мнение, что дренажник пригоден к откачке даже жидкости с высоким содержанием ила и глины. Конечно, это не так. На первых парах мотор справится с натуженным плотным слоем ила, но впоследствии движение густой фракции по шлангу будет создавать дополнительное сопротивление двигателю. В конце концов агрегат перестанет работать. Мелкая галька губительна для крыльчатки. Мощности прибора хватит, чтобы затянуть гальку в рабочее колесо, но вращение прекратится после попадания камней в шнеки миксера.
  • Неправильная установка агрегата. Нужно помещать в емкость или водоем, опуская корпус с поплавком на глубину. Необходимо помнить, что погружать прибор и ставить его на дно недопустимо.
  • Заводской брак. С этим явлением ничего сделать нельзя. Совет только один – не выбрасывать документы и чек на купленный товар.
  • Нарушение герметичности корпуса. Опуская прибор на глубину или в емкость для выкачивания жидкости, недопустимо бросать его или резко топить. Удар о камень или стенку резервуара приведет к образованию трещин в стыках или стенке насоса. Внутрь попадет вода, и двигатель сгорит или придет в негодность.

Как работает поплавок для насоса?

Самое главное — тщательно заизолировать внутренний корпус, чтобы не было короткого замыкания. Внутрь полости поплавка заливается монтажная пена, и внешний корпус также изолируется. Способность перекачивать воду с мелким гравием, большим включением песка, органических остатков — весьма полезное качество, когда нужно откачать воду после затопления или осушить пруд. Дренажные агрегаты рассчитаны на работу в подобных условиях, но превышение нагрузки нередко приводит к поломкам. Познакомиться с внутренним наполнением аппарата лучше сразу после покупки, чтобы представлять, какие детали могут выйти из строя в случае засорения или поломки. Для этого не обязательно вскрывать корпус или производить разборку — достаточно изучить схему, которая прилагается к инструкции по подключению и обслуживанию прибора. Аппараты для частного использования на дачных участках не отличаются большой мощностью или сложной начинкой. В отличие от тяжелого промышленного оборудования, они компактные, относительно легкие средний вес — кг , состоят из стальных или пластиковых деталей, хотя для производства промышленных моделей и некоторых бытовых до сих пор используют чугун.

Главные составные части погружного механизма — насосный узел, качающий воду, и электродвигатель, вращающий вал с лопастями. Двигатель находится внутри прочного корпуса, который выполнен из нержавеющей стали или из усиленного полипропилена и является двойным. Между наружными и внутренними стенками циркулирует вода, препятствуя охлаждению. Современные модели оснащены термозащитой, срабатывающей при перегрузке устройства.

Как разобрать циркуляционный насос отопления своими руками

Чтобы отремонтировать циркуляционный насос, необходимо произвести его демонтаж и качественную разборку.

Изначально устройство нужно отключить от электрической сети. Для отсоединения кабеля от клеммной коробки необходимо снять корпус с блока питания прибора. Затем нужно осуществить перекрытие подачи воды посредством боковых вентилей и слить остаток в системе. Далее насос нужно открутить отверткой-шестигранником.

После того, как будет выполнен демонтаж, необходимо снять крышку устройства. Под ней располагается ротор с колесом и лопастями. Вам нужно снять ротор, который обычно зафиксирован при помощи болтов. Так вы получите свободный доступ к внутренним деталям насоса. Затем следует тщательно осмотреть устройство и устранить неполадки.

Подводя итог всего вышеописанного, стоит еще раз отметить, что циркуляционный насос — это очень важный элемент отопительной системы, на которого возложены серьезные функции

Именно поэтому очень важно контролировать его работу и проводить регулярное обслуживание. В случае возникновения сбоев в работе и неполадок, нужно сразу принимать необходимые меры, иначе можно запустить и ваш агрегат просто выйдет из строя

Распространенные неполадки

Характер поломки и причина ее возникновения:

  1. Не гудит и не работает. Дренажник опущен в воду, поплавок всплыл и находится на поверхности, кабель подключен к цепи, но двигатель не работает, нет вибрации. Причиной поломки является несоответствие заявленной мощности мотора и электрической сети, к которой подключен прибор. Внимательно прочитайте характеристики помпы, его мощность и КПД. Насос опущен в воду недостаточно глубоко, и поплавок не срабатывает. Выньте прибор и, подняв подушку наверх, снова включите его в сеть.
  2. Работает, но не качает . Двигатель включен, но вода не поступает на поверхность. Причин тому несколько. Забилась защитная сетка, блокирующая мусор и камни на дне корпуса. Поднимаем аппарат и вычищаем фильтр. Густая фракция попала в сбросной шланг, и произошел засор. При такой поломке его может выбить из основания насоса, если этого не произошло, нужно отсоединить его самостоятельно и промыть. Сломана крыльчатка. У нее могут сломаться шнеки или разрушиться подшипник, выяснить это можно, разобрав помпу.
  3. Вибрирует и перегревается.Нарушилась оплетка электродвигателя, вода попала в моторный отсек, разрушился подшипник вала. Агрегат вибрирует и греется, при этом вода поступает рывками или вовсе прекратилась. Срочно обесточиваем оборудование и вытаскиваем его на поверхность. Причина поломки скрывается внутри. Для диагностики придется в обязательном порядке разбирать корпус. Сломаны несколько лопастей рабочего колеса. Вращение происходит эксцентриком и бьет по корпусу с одной стороны.
  4. Слабый напор при исправно работающем двигателе – следствие поломки механической части помпы. Крыльчатка или подшипник, закупоривание сбросного шланга или всасывающего фильтра. Устраняется простым промыванием в чистой воде либо заменой механических деталей.
  5. При подключении агрегата к сети срабатывает автомат . Предохранитель отключает сеть, если происходит замыкание. Проверить все электронные детали насоса. Кабель пройти тестером и выяснить, где произошло короткое замыкание – заменить его. Медная оплетка двигателя также подвержена опасности, если агрегат работал в сухую. Заменить оплетку или установить новый двигатель можно только в ремонтной мастерской.
  6. Прибор работает, но сам отключается. Подключен к сети и работает, исправно качая воду. Вдруг самостоятельно отключается. Причина в несоответствии мощности мотора и электросети. Скачки напряжения также могут влиять на бесперебойную работу агрегата. Решение простое – детально изучить инструкцию и характеристики помпы, установить стабилизатор напряжения.

Методика устранений неисправностей дренажных насосов

Необходимо произвести диагностику и установить неисправный узел. В зависимости от этого принимается решение. Возможно, придется обратиться в сервисный центр. А может быть, ремонтировать уже нецелесообразно и нужно купить новый дренажный насос. Чаще всего достаточно произвести очистку и замену узлов. Это можно сделать своими руками.

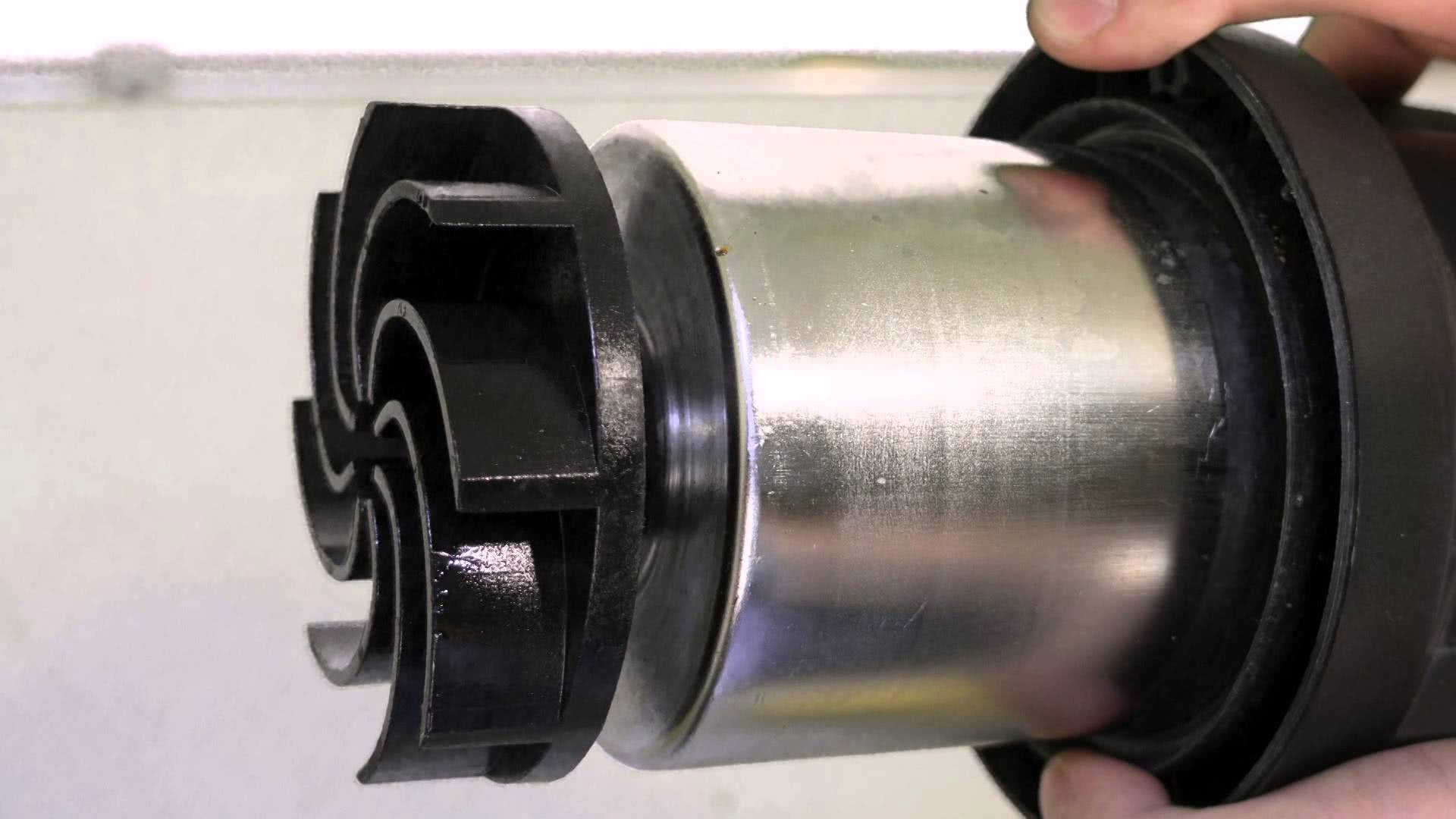

Рабочее колесо дренажного насоса

Самостоятельный ремонт дренажного насоса позволяет:

  • заменить конденсатор, поплавок или крыльчатку;
  • восстановить целостность электрического кабеля;
  • избавиться от засора или заиливания внутренних рабочих полостей.

Если неисправность коснулась обмотки, то ремонт нужно доверить профессионалам. Целесообразность этого шага определяет стоимость нового перекачивающего устройства. Если речь идет о недорогом китайском приборе, то имеет смысл потратить деньги на покупку нового, нежели пытаться восстановить старый.

Замена шнура электропитания

Гибкий шнур часто выходит из строя ввиду того, что возможны заломы внутренних жил. Также возможно отсоединение в вилке или в местах прикрепления к обмотке двигателя. С вилкой понятно – разобрали, прикрутили, заизолировали. Если же речь идет о том, чтобы разобрать корпус, первое – отключаем прибор от сети.

Разборка должна производиться аккуратно, без рывков и особых усилий. В противном случае можно расколоть корпус. Перед тем как разбирать, прибор нужно вынуть на поверхность и просушить

Важно, чтобы вода не попала внутрь. Если же это произошло, перед сборкой просушиваются и все внутренности

Вскрыв корпус, нужно отвинтить крепление контакта и освободить его от оставшегося в зажиме остатка кабеля. Оголив провод, фиксируем его на прежнем месте. После этого привинчиваем зажим и выполняем действия по сборке в порядке, обратном разборке.

Силовой кабель может иметь излом и в иных местах. Иногда это место можно выявить визуально. В таком случае с него снимают изоляцию (оголяют) и счаливают (скручивают) жилу. Это место должно быть заизолировано тщательным образом. Нужно помнить, что, упав в воду, электрический кабель может стать причиной несчастного случая.

Самопроизвольное выключение

Ремонт дренажных насосов возможен и в том случае, если симптомом неполадки является самопроизвольное отключение двигателя. Подключение к сети позволяет запустить насос, но через несколько минут работы он не работает. Перезапуск дает такой же эффект.

Разборка дренажного насоса

Чаще всего это результат работы защитной системы от перегрева. Возможно, слишком поднялась температура двигателя или кабеля. Нужно убедиться, что напряжение в сети находится в допустимом для насоса диапазоне. В случае когда существует различие, ремонт не является методом устранения. Для того чтобы дренажный насос мог включаться без самовольных остановок, придется купить трансформатор.

Если замеры напряжения сети показали, что проблема не в этом, убеждаются, что по всей трассе водоотвода нет засоров. Проверяют и крыльчатку. Суть такова. Засор не позволяет нормально прокачивать воду, и мощность двигателя является критичной. Как следствие возникает перегрев, на который и реагирует система защиты. Она, в свою очередь, отключает его во избежание перегорания.

Скачки напряжения в сети также могут влиять неблагоприятно. Для того чтобы сгладить их подключают стабилизатор. Но это уже не касается ремонта, а является рекомендацией.

Самые тяжелые случаи

И последнее. Если при запуске, вырубается все электроснабжение, то самостоятельный ремонт не рекомендуется. Повторные попытки ни к чему не приведут. В этом случае поможет сервис или покупка нового оборудования.

Как помочь двигателю включиться?

Ремонт дренажного насоса может быть последствием следующего признака неисправности. Подключение к сети обеспечено, электричество есть, но двигатель не работает. В этом случае придется пройти по всей цепи. Сначала проверяют целостность силового кабеля. Затем, причина может быть в следующем:

  • обрыв провода обмотки статора;
  • обездвижен подшипник (заклинило);
  • всасывающее отверстие непроходимо ввиду засорения;
  • вышел из строя поплавковый выключатель.

В последнем случае, ремонт дренажного насоса лучше доверить специалистам. Они проверят работоспособность выключателя, замкнув контакты реле. Самостоятельно рекомендуется прибегать к устранению неисправности, если она заключена в отсоединении контактов самого выключателя.

Когда включение двигателя невозможно по причине поломки конденсатора, можно самостоятельно его заменить. Некоторые модификации обладают специальным доступом к этому узлу. О том, как правильно произвести замену, написано в инструкции для дренажного насоса.
