Контактор: принцип работы и правила выбора

16.01.2017

Контактор – электромагнитное устройство, совершающее частые коммутации (включения и выключения) в электроцепях большой мощности. Можно сказать точно, работа у контакторов напряженная и ответственная. Коммутации происходят с частотой от нескольких десятков до нескольких тысяч раз в час, что требует от контакторов высокой механической и электрической выносливости.

Контакторы классифицируют:

  • по количеству полюсов (от 1 до пяти);
  • по типу тока в электрической сети (постоянный или переменный, а иногда и оба сразу)
  • по номинальному току главной цепи (контакторы работают с током силой от 1,5 до 4800 А);
  • по номинальному напряжению в главной сети и вращающей катушке;
  • по наличию или отсутствию дополнительных контактов.

Плюс ко всему, контакторы отличаются соединением проводников и методом установки. Полезным будет знать, что они изготавливаются с учетом климатических условий, температурных режимов, а также места и условий монтажа. Стоит отметить, что контакторы работают только с номинальным током.

При возникновении аварийной ситуации, например коротком замыкании, контактор не сможет отключить сеть. Для аварийных ситуаций (замыкание, перегрузки) устанавливают автоматический выключатель. Работа с не номинальными показателями значительно сократит срок эксплуатации устройства.

Конструкция контактора

Независимо от типа контактора, его основная конструкция остается неизменной. Это контактная, электромагнитная и дугогасительная системы, вспомогательные контакты, и возвратная пружина.

Контактная система представляет собой группу контактов, которые производят смыкание и размыкание электрической силовой цепи. В свою очередь контакты бывают двух видов: рычажные – для работы в поворотной системе, и мостиковые – для работы в прямоходной системе.

Дугогасительная система отвечает за гашение дуги, возникающей при переключении главных контактов. Дуга гасится поперечным магнитным полем, которое образуется в специальных камерах с продольными отверстиями. Магнитное поле создается последовательным подключением катушки к контактам.

Электромагнитная система производит удаленное включение и выключение устройства. Она состоит их якоря, сердечника, катушки и крепежных элементов.Когда на катушку поступает напряжение, якорь притягивается к сердечнику меняя при этом положение контактов, а контакты в свою очередь разрывают цепь.

Но конструкция напрямую зависит от типа тока, поэтому может немного различаться. В первом случае, система производит подключение и удержание якоря автоматически. Во втором – электромагнитная система может производить только включение (после включения якорь поддерживается в нужном положении с помощью защелки).

Вспомогательные контакты переключают ток в управляющей и блокировочной цепях. Как правило, они рассчитаны на напряжение не больше 20 Ампер, а на отключение не больше 5 Ампер. Вспомогательные контакты относятся к мостиковым, поэтому способны замыкать и размыкать цепь. Отключение контактора производится возвратной пружиной, в тот момент, когда с катушки снимается напряжение.

На контакторы возможно установление дополнительных модулей, что расширяет его возможности, упрощает монтаж и дальнейшую эксплуатацию. К примеру, если установить на него модуль задержки, получится контактор с задержкой. Если на 2 контактора установить модуль механической блокировки, получится обратимый контактор. Обычно они выпускаются без корпуса, и устанавливаются внутрь специальных ящиков, которые оберегают их от воздействия окружающей среды и человека.

Где применяются контакторы?

Контакторы широко применяются в управлении мощными электродвигателями (электровозы, паровозы, трамваи и троллейбусы), лифтами зданий, подъемными кранами, отопительными насосами, в общем теми устройствами, где необходимо совершать частые переключения токов высокой мощности.

Выбирая контактор следует руководствоваться следующими критериями:

  • требуемой задачей, а также областью эксплуатации;
  • механической и электрической выносливостью;
  • количеством главных контактов;
  • типом тока (постоянный или переменный)
  • номинальными значениями тока и напряжения;
  • климатическими условиями;
  • температурными режимами;
  • режимом работы.

Контактор, выбранный согласно критериям, прослужит долго и верно, а риск возникновения опасных ситуаций сойдет до минимума.

Торговая сеть “Планета Электрика” обладает широким ассортиментом низковольтного оборудования, в число которых входит большое количество различных моделей контакторов.

Что это такое

Контактор – это электрическое магнитное приспособление, необходимое для включения и отключения действия разнообразных электрических приборов на расстоянии (их также называют пускатели). Ранее это устройство в электротехнике использовалось только для контроля двигателей электровозов и других машин, но сейчас они широко применяются в электронике.


Фото — контактор класса МК

Классификация контакторов может осуществляться по нескольким признакам:

  1. Проходящему току. Многие устройства предназначены для работы с исключительно постоянным или переменным током, но также есть комбинированные;
  2. По характеристикам локальной электрической цепи. Контакторы нужно подбирать по силе тока и его напряжению. При этом существуют бытовые приборы с меньшими показателями и промышленные, у которых напряжение может доходить до 2000 вольт, а сила до 5000 ампер;
  3. По количеству контактов и полюсов. Бывают двухполюсные, трёхполюсные и прочие устройства;
  4. Некоторые пускатели оснащены защелками, чтобы электромагнитные контакторы могли устанавливаться на дин-рейку, а некоторые нет.

Технические характеристики зависят от того, какие виды электромагнитных контакторов используются. Рассмотрим основные из них:

  1. У рабочей катушки может быть напряжение от 12 вольт до 660, при этом частота тока не должна превышать 60 Гц;
  2. У любого контактора может быть от 1 до 5 полюсов;
  3. Многие импортные устройства переменного тока работают с частотой до нескольких тысяч Герц, притом у моделей постоянного этот показатель может доходить до 10 000;
  4. В среднем срок службы контактора до 5 лет;
  5. У катушек могут быть разные варианты управления, поэтому пускатели или как их еще называют, реле такого плана активно используются в системах освещения, сигнализации, для управления работой тепловоза и т. д.;

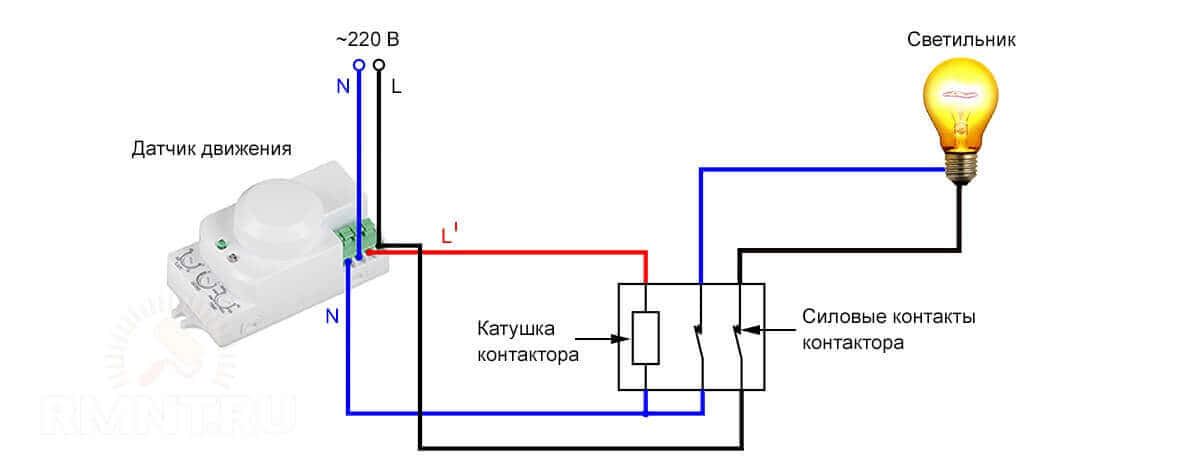

Схема подключения модульного контактора

Универсальных решений не бывает, каждый коммутатор соединяется с силовыми и управляющими линиями в соответствии с рекомендациями производителя. Разобраться в этом несложно, в паспорте и на корпусе устройства обязательно присутствует подробное описание (равно как и меры безопасности).

При этом один и тот же контактор (имеется в виду модель) можно использовать для различных проектов и локальных решений. Для понимания методики разработки, рассмотрим схему подключения коммутатора в режиме кнопочного пускателя для электродвигателя.

Так же точно можно включать мощный электрообогреватель или бойлер для воды. Не имеет значения, будет контактор однофазным, или трехфазным. Принципиально на схему включения влияет лишь количество контактных групп.

Виды контакторов

По оснащению средствами защиты: практически все модели включают в себя блок термореле, который размыкает цепь дополнительных контактов в случае перегрузки по току. В этом смысле принцип работы магнитного пускателя не отличается от защитного автомата. После аварийного отключения, и остывания защитной группы (цепь питания обмотки электромагнита восстанавливается), замыкание силовых контактов не происходит. Предполагается, что оператор устранит причину возникновения аварийной ситуации, и произведет повторный пуск электроустановки.

По способу замыкания контактов, имеются следующие виды магнитных пускателей:

  1. Прямого подключения, то есть с одной группой силовых контактов. Он работает по принципу: «вкл» или «выкл», плюс защита от перегрузки или короткого замыкания.
  2. Реверсивного подключения. Электромагнитный пускатель такого типа оснащен двумя группами контактов, с помощью которых можно комбинировать линии питания. Например, чередование фаз для асинхронного электромотора. При замыкании различных групп контактов, вал электродвигателя вращается в разные стороны, то есть происходит реверс.
  3. Работающие только на замыкание силовых контактов, либо имеющие нормально замкнутые и нормально разомкнутые контактные группы.Такие коммутаторы могут управлять (в противофазе) двумя электроустановками. Одно устройство подключается, второе синхронно обесточивается.
  4. По количеству контактов силовой группы:
    • Двух контактные (для однофазных потребителей).
    • Трех контактные (подключаются только фазные группы, нейтраль всегда соединена). Это самая распространенная модель пускателя, к ней можно подключать как одно — так и трех фазные электроустановки.
    • Четыре и более контакта в силовых группах. Под группой подразумевается либо нормально замкнутый, либо нормально разомкнутый комплект. Применяются редко, только в специальных устройствах, работающих по особой схеме подключения.

    Большинство пускателей выглядят так:

    Силовые контакты (три фазы), в одной плоскости расположены дополнительные, для питания обмотки.

    Или так:

    Для удобства монтажа, дополнительные контакты вынесены на отдельную площадку, ниже и сбоку.

Принцип работы контактора

Внешне контактор представляет собой  катушку проводов, внутри которой расположен сердечник, или цилиндр,  подсоединенный механическим образом к электрическим контактам замыкания и  размыкания. Контакты замыкания замыкают цепь, по которой течет ток, а контакты  размыкания, наоборот, размыкают ее, останавливая ток. Тонкостенный каркас из  меди или стали обеспечивает механическую прочность катушке и оптимальные  условия для охлаждения элементов прибора.

Работа контактора основана на двух  противоположных действиях. На электромагнитную катушку подается напряжение,  после чего сердечник, под действием магнитного поля, начинает двигаться вверх,  и цепь замыкается, что приводит к появлению в цепи тока и включению  электродвигателя или другого подключенного оборудования. После отключения  подачи электроэнергии благодаря системе пружин сердечник принимает свое  первоначальное положение, основная цепь размыкается, и электрооборудование  отключается.

Включение и отключение контактора производится посредством кнопочного  устройства с двумя кнопками – «Пуск» черного цвета и «Стоп» красного. При  нажатии на кнопку «Пуск» контакты, присоединенные к кнопке, замыкаются, а при  нажатии на кнопку «Стоп» – размыкаются. Замыкание контактов приводит к подаче  напряжения на катушку контактора и замыканию в ней силовых контактов, которые  остаются во включенном состоянии, даже после того как кнопка возвращается в  исходное положение – благодаря вспомогательным блок-контактам.

Существует принципиальное отличие в  названиях цепей, участвующих в работе системы.   Катушка получает питание от цепи управления, напряжение в которой  может быть самым разным – чаще всего 230 В. В свою очередь цепь, в которой  замыкается контакт, называют силовой цепью, так как она пропускает ток  большей силы, чем ток в цепи управления.

Чем отличается контактор от пускателя?

Не только специалисты с высшим профильным образованием, но и наладчики оборудования с внушительным опытом практической работы довольно редко понимают, чем в принципе контактор переменного тока отличается от электромагнитного пускателя. Разобраться в этом вопросе можно и самостоятельно.

Что между пускателем и контактором общего? Они оба используются для коммутации силовых цепей, с их помощью запускаются электрические двигатели переменного тока, а для реостатного пуска — вводятся/выводятся ступени сопротивления.

Помимо силовых контактов у пускателя и у контактора в составе есть как минимум 1 пара управляющих контактов – нормально замкнутая или нормально разомкнутая. Это делай данные устройства похожими. Но имеются и серьезные отличия.

Электромагнитные пускатели в прайсах многих торгующих компаний значатся под названием «контакторы переменного тока малогабаритные». Возможно, в этом и состоит главное отличие этих устройств — пускатель компактный? В самом деле, при идентичной номинальной токовой нагрузке габаритные размеры пускателя и контактора отличаются с первого взгляда.

Контактор 3-полюсной на 100 ампер обладает вполне внушительными размерами, а габариты 100-амперного пускателя на порядок меньше. При этом контакторы для слабых токов (порядка 10 ампер) даже не производят. Цепи со слабым током коммутируются только при помощи пускателей, и размеры у них минимальные. Так что одним из важных отличий пускателей от контакторов действительно являются их габариты.

Но они отличаются и по своим конструктивным особенностям. У контакторов не предусмотрено наличия собственного корпуса, поэтому их устанавливают непременно в специально оборудованных и почти герметично запираемых помещениях, где полностью исключено воздействие влаги из атмосферы (или любых других источников) и доступ посторонних людей. В состав контактора входят оборудованные камерами для гашения электрической дуги специальные пары силовых контактов повышенной мощности.

Пластиковый корпус пускателей защищает их силовые контакты, но они не имеют особых объемных камер, предназначенных для гашения электрической дуги. Поэтому пускатели в электроцепи с высокой мощностью и частыми коммутациями устанавливать не рекомендуется, поскольку их контакты практически ничем не защищены от электродуги, которая возникает во многих случаях.

Но если пускатель дополнительно оборудовать герметичным металлическим кожухом, он становится способным обеспечить надежную защиту оборудования гораздо большей степени. И монтировать его можно даже вне помещения, на открытом воздухе, а с контактором такого делать нельзя ни в коем случае.

Назначение — еще одно отличие между пускателем и контактором переменного тока. Пускатели предназначены, в первую очередь, для запуска 3-фазных асинхронных двигателей переменного тока. Хотя используют их для контроля подачи питания на мощные светильники разных конструкций, электромагнитные катушки, обогреватели и остальные электроприборы.

Каждый из пускателей обладает 3 парами силовых контактов, а управляющие контакты в нем служат для удержания его во включенном состоянии, а также для монтажа сложных управляющих цепей, в которых необходим, к примеру, реверсивный пуск.

Предназначение контактора — коммутация практически любых цепей переменного тока, вследствие чего в них устанавливается разное количество пар силовых контактов — обычно от 2 до 4 полюсов.

Таким образом, коммутационные электромагнитные силовые устройства переменного тока на пускатели и контакторы подразделяются по 3 вышеперечисленным различиям.

Подготовлено

Схема подключения модульного контактора

Универсальных решений не бывает, каждый коммутатор соединяется с силовыми и управляющими линиями в соответствии с рекомендациями производителя. Разобраться в этом несложно, в паспорте и на корпусе устройства обязательно присутствует подробное описание (равно как и меры безопасности).

При этом один и тот же контактор (имеется в виду модель) можно использовать для различных проектов и локальных решений. Для понимания методики разработки, рассмотрим схему подключения коммутатора в режиме кнопочного пускателя для электродвигателя.

Так же точно можно включать мощный электрообогреватель или бойлер для воды. Не имеет значения, будет контактор однофазным, или трехфазным. Принципиально на схему включения влияет лишь количество контактных групп.

Назначение контакторов

Можно разделить эти устройства по основным признакам, хотя область применения фактически неограниченна.

Типы контакторов по назначению

  1. Устройства дистанционного включения (выключения, переключения). При работе комплекса электроустановок возникает необходимость реализовать определенный алгоритм подачи питания. Ручное управление: кнопкой, выключателем. Оператор в нужный момент подает сигнал, контакторы переменного тока приводятся в действие, коммутируя питание по заданной схеме работы. Например, нажатием одной кнопки можно запустить целый завод: конвейер, станки, освещение, систему вентиляции. Соединив определенным образом множество контакторов, можно на схеме управления автоматизировать систему питания (при этом стартовые команды подаются вручную).В автоматическом режиме команда подается с помощью электронной схемы. Программа управляет циклами производства, в нужный момент, запуская и останавливая электроустановки. При этом, любой линейный контактор можно оснастить функцией защиты: например, концевой выключатель или термореле. При создании определенных аварийных условий, питание катушки прекращается, и рабочие контакты размыкаются.
  2. Включение мощной электроустановки с помощью слаботочной линии, или опять же кнопкой (выключателем). Типичный пример — пускатель электродвигателя.

    Казалось бы, причем тут модульный контактор: для чего он нужен, если можно использовать кнопку или выключатель?Действительно, питание на электроустановку можно подать напрямую, используя контакты кнопки. Однако для надежного соединения мощного потребителя контактная группа и механизм замыкания должны быть массивными, необходимо прикладывать большое усилие при включении. Такую же силу надо применить для обесточивания. Это не всегда удобно, особенно в аварийной ситуации. Поэтому устройство, с которым непосредственно работает оператор, выполняется компактным, оно рассчитано на малый ток (потребление катушки контактора небольшое), и для приведения в действие требуется небольшое усилие, особенно на кнопке выключения. А сам линейный контактор может быть достаточно габаритным, и срабатывает он мгновенно.Еще одна причина, по которой используется разнесение по мощности управляющих и силовых линий — высокая частота циклов включения и выключения. Например, электротранспорт. Водитель до тысячи раз за смену нажимает на педаль акселератора. Если оснастить силовыми контактами сам рычаг — пользоваться им будет неудобно. Поэтому педаль только подает слабый ток на катушку, а линейный контактор запускает мощный электродвигатель.

Многие из вас, находясь рядом с кабиной водителя, слышали регулярные громкие щелчки при нажатии педали. Именно так работает линейный контактор.

Различные типы привода

Электромагнитный — основной вид, и самый распространенный. Принцип его работы мы подробно рассмотрели в начале статьи

Разве что можно акцентировать внимание на удерживающий механизм рабочей катушки. Большинство кнопочных (магнитных) пускателей не имеют фиксатора включающей кнопки

То есть, после того как оператор уберет палец, питание на электромагните должно пропасть. Конструкция большинства пускателей учитывает этот момент. На толкателе замыкающих пластин есть контактная группа, которая замыкает цепь соленоида. Пока работает вся электроустановка — на катушке есть питания. Стоит напряжению кратковременно пропасть (аварийная ситуация, или нажата размыкающая кнопка выключения), все цепи разрываются, и включение производится повторно. Это добавляет безопасности при работе механизма. После неконтролируемого восстановления питания, электроустановка не запустится, пока оператор на примет решение о включении.
рабочий день окончен, включатель остался замкнутым (станок не работает, про аварию все забыли);
питание на линии восстановлено, в безлюдном цеху начинают работать станки, нагревательные элементы, и прочее.

Использование контакторов исключает такие ситуации.

С электромагнитной тягой разобрались. Кроме нее, существуют иные способы привести в движение контактную группу. Пневматические устройства позволяют замыкать мощные контакты без применения электромагнитных приводов.

Принцип работы такой же, только в качестве управляющей команды выступает импульс высокого давления. Такие устройства широко применяются на железнодорожных локомотивах, или других установках, где присутствует пневматика.

Где и зачем применяется

Чаще всего используют модульный контактор при управлении и коммутации отопительного насоса и других разных устройств (к примеру, в системах вентиляции). Популярными и востребованными они стали при сборке щитов в квартире и различных системах автоматики. Например, управление светом, скважинным насосом, схема автоматического включения резерва и так далее. Почему? Потому что контактор превосходно вписывается с другими модульными устройствами, при этом, не нарушая эргономику в щите. Убедиться в этом вы можете, просмотрев наглядный пример на фото:

Стоит помнить, что сетевое напряжение должно быть не больше 380 Вольт при частоте 50 Гц. Но, не смотря на это, контактор может работать при высоких мощностях. Есть еще несколько плюсов данного прибора. Такие как практически полное отсутствие шума и вибрации, что довольно-таки положительно сказывается при их применении не только в домашнем щитке, но и в общественных местах (больница, квартира, школы, институты и так далее), так как другие коммутационные приспособления слишком восприимчивы к сильной вибрации.

Кстати, размер имеет значение. Ведь небольшой размер модульного контактора позволяет устанавливать его на din-рейку. В конструкции предусмотрены дугогасительные камеры для гашения дуги, которая возникает в процессе изменения нагрузки тока. Кроме того, бывают контакторы однофазные и трехфазные, что позволяет при этом подключиться к любой сети.

Более подробно узнать о модульных контакторах вы можете, просмотрев данное видео:

Обзор аппарата

Особенности автоматов некоторых известных марок

Марки коммутаторных автоматов для домашней и хозяйственной электросети выпускают приборы с запоминающимися «фишками». Перед покупкой стоит уточнить особенности техники:

  • Китайский бренд «Энергия» представляет 2 серии. 46-73 не имеет индикаторов и углублений, подходит для тока 6 кА. ВА 47-29 – с боковыми углублениями, двусторонней гребенкой, на 6 кА.
  • Изготовитель EKF предлагает приборы линейки Proxima с заглушками под пломбы. Бюджетные автоматы 47-63 идут без них.
  • Продукцию курской компании КЭАЗ легко отличить по месту выпуска. Российские ВМ-63 подходят под пломбы, гребенки, имеют индикацию контактов. Китайские ВА 47-29 рассчитаны на 4,5 кА, без индикаторов и отверстий под гребенку.
  • Тяжелые венгерские GE рассчитаны на ток 6 кА, не имеют выемок по бокам. Зона гребенки с одной стороны.
  • Польские переключатели Legrand TX под ток 6 кА с углублениями, но без индикаторов и гребенок.
  • Опознать место производства Shneider Electric можно по мощности. Болгарские подходят для тока от 25 А, все что ниже – китайского производства. Серия Easy 9 – хорошие недорогие однополюсные модели.
  • У товаров АВВ серии S (6 кА) есть индикатор, выемки, односторонняя гребенка. Переключатели SH (4,5 кА) идут без гребенок и индикаторов, но с углублениями.

Конструкция и принцип действия


Основное отличие контактора электромагнитного 220/380 Вольт от других переключающих устройств – использование в управляющей цепочке части того напряжения, что подлежит коммутации. Понять эту разницу проще всего, если ознакомиться с устройством типового КМ. Этот силовой прибор состоит из следующих основных узлов и деталей:

  • Силовые контакты, обеспечивающие подачу тока непосредственно к потребителю или к электроустановке.
  • Комплект пружин, используемые в конструкции в качестве элементов, создающих прижимное усилие.
  • Пластиковая траверса, соединенная с подвижным якорем и служащая для крепления контактных перемычек.
  • Электромагнитная катушка, управляющая положением траверсы и изменяющая с ее помощью состояние контактора.

Сами коммутируемые контакты изготовлены из медных сплавов, что обеспечивает высокую электропроводность и надежность.

После подачи напряжения на электромагнит якорь под воздействием поля смещается вниз и притягивает траверсу с контактами в ту же сторону. Закрепленные на ней подвижные части контактора замыкаются с неподвижными пятачками, создавая цепь протекания для тока. При снятии напряжения с электромагнита якорь под действием пружины возвращается в исходное состояние и контакты размыкаются. Для внештатного отключения в нем имеется специальная кнопка-выключатель, устанавливаемая в цепочке дополнительной коммутации.

Контакторы и магнитные пускатели

Введение

В начале данной статьи хотелось бы сразу определиться в чем заключается разница между контактором и магнитным пускателем, так как данный вопрос зачастую ставит в тупик даже самых опытных специалистов-электриков, при этом многие полагают, что разница между ними заключается в их конструкции, габаритных размерах или величине коммутируемого (номинального) тока, однако это не так. Поможет разобраться нам с этим вопросом ГОСТ 30011.4.1-96 в котором приведены следующие определения:

Контактор — это коммутационный аппарат с единственным положением покоя, оперируемый не вручную, способный включать, проводить и отключать токи в нормальных условиях цепи, в том числе при рабочих перегрузках.

Пускатель — это комбинация всех коммутационных устройств, необходимых для пуска и остановки двигателя, с защитой от перегрузок.

Как следует из определений выше, контактор — это устройство предназначенное для коммутирования (включения/отключения) каких либо нагрузок, т.е. любых нагрузок, в то время как пускатели — это комплекс устройств предназначенный для управления конкретно электродвигателем, а так же обеспечивающий его защиту от перегрузок, при этом сами контакторы входят в состав пускателей:

Как видно на картинке выше в состав пускателя входят: контактор — для включения и отключения электродвигателя, тепловое реле — для защиты электродвигателя от перегрузок, кнопки — для управления контактором, все перечисленные устройства помещаются в общий корпус.

Так же согласно того же ГОСТ 30011.4.1-96 пускатели бывают следующих видов:

Пускатель прямого действия — Пускатель, одноступенчато подающий сетевое напряжение на выводы двигателя. Реверсивный пускатель — Пускатель, предназначенный для изменения направления вращения двигателя путем переключения его питающих соединений без обязательной остановки двигателя. Пускатель с двумя направлениями вращения — Пускатель, предназначенный для изменения направления вращения двигателя путем переключения его питающих соединений только во время остановки двигателя.

Таким образом пускатель прямого действия предназначен для запуска, остановки и защиты электродвигателя, в то время как реверсивный пускатель помимо всего вышеперечисленного позволяет менять направление вращения двигателя.

Как видно на картинке выше в состав реверсивного магнитного пускателя входят два контактора переключение между ними меняет порядок чередования фаз что приводит к изменению направления вращения электродвигателя. (Подробнее об изменении направления вращения электродвигателя и схеме работы реверсивного пускателя смотрите здесь.)

Существуют так же так называемые модульные контакторы — это компактные контакторы предназначенные для установки на DIN рейку, в остальном их устройство и принцип работы такой же как и у обычных контакторов.

Теперь разобравшись с понятиями контактора и пускателя приступим к изучению принципа их работы.

Устройство и принцип работы контактора

Как видно на картинке выше электромагнитный контактор состоит из следующих основных элементов: магнитопровода состоящего, в свою очередь, из подвижной и неподвижной частей, электрической катушки, силовых контактов, предназначенных для включения и отключения нагрузки, в состав которых входят подвижные контакты, которые крепятся к подвижной части магнитопровода и неподвижные контакты, которые крепятся к верхней части корпуса контактора, блок-контактов предназначенных для использования в цепях управления, а так же пружины которая обеспечивает поддержание в разомкнутом состоянии состоянии силовых контактов.

Управление контактором осуществляется путем подачи напряжения на электрическую катушку, при прохождении через нее электрического тока создается электромагнитное поле протекающее через магнитопровод, при этом неподвижная часть магнитопровода совместно с электрической катушкой работают как электромагнит который, как видно на рис.2 выше, преодолевая сопротивление пружины, притягивает верхнюю подвижную часть магнитопровода с закрепленными на ней подвижными контактами, таким образом происходит замыкание силовых контактов, при снятии напряжения с катушки контактора электромагнитное поле исчезает переставая притягивать подвижную часть магнитопровода которая под воздействием пружины возвращается в исходное положение размыкая силовые контакты.

В состав большинства современных контакторов входит только один блок-контакт, однако некоторые схемы управления требуют большего их количества, в этом случае на магнитный пускатель устанавливается дополнительная приставка имеющая несколько блок-контактов:
