Беседка из металла своими руками. Фото, чертежи и схемы сооружений

Кроме дерева, для строительства беседок часто используют металл: железо или алюминий. Материал этот долговечный и изделия из него не нуждаются в ремонте. Соединение элементов производится с применением сварки. Модели беседок из металла могут иметь стационарную или разборную конструкцию. В случае сборно-разборного варианта в качестве крепления используют болтовые соединения.

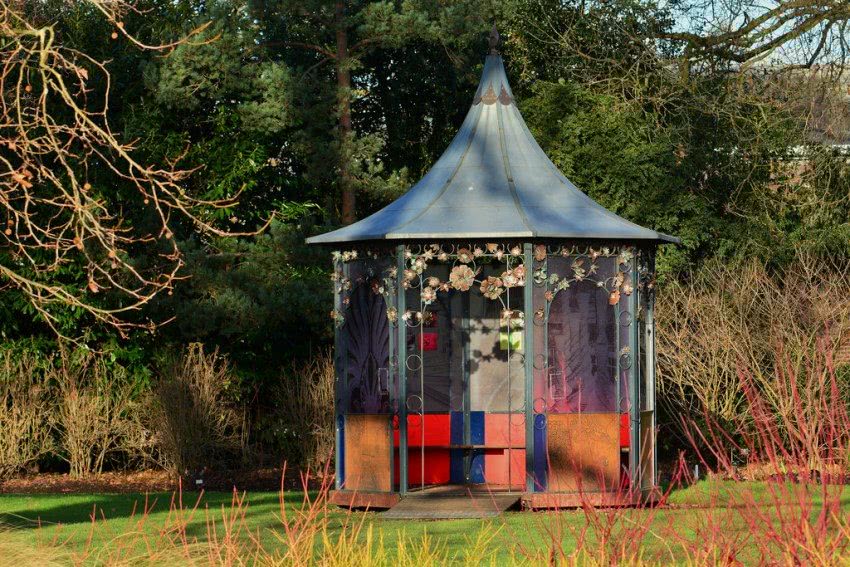

Шестигранная металлическая беседка с заостренной крышей

Планируя расположение беседки, необходимо учитывать, что металлические элементы в жаркую погоду сильно нагреваются. В связи с этим, рекомендуется выполнять такие сооружения открытыми и устанавливать в саду.

Перед началом выполнения проекта, необходимо продумать дизайн беседки, который соответствовал бы по стилистике существующему экстерьеру. Размеры, закладываемые в чертежи беседки из металла своими руками, зависят от предполагаемого количества людей, которые смогут находиться внутри нее, а также мебели и наличия определенного оборудования (мангала, барбекю).

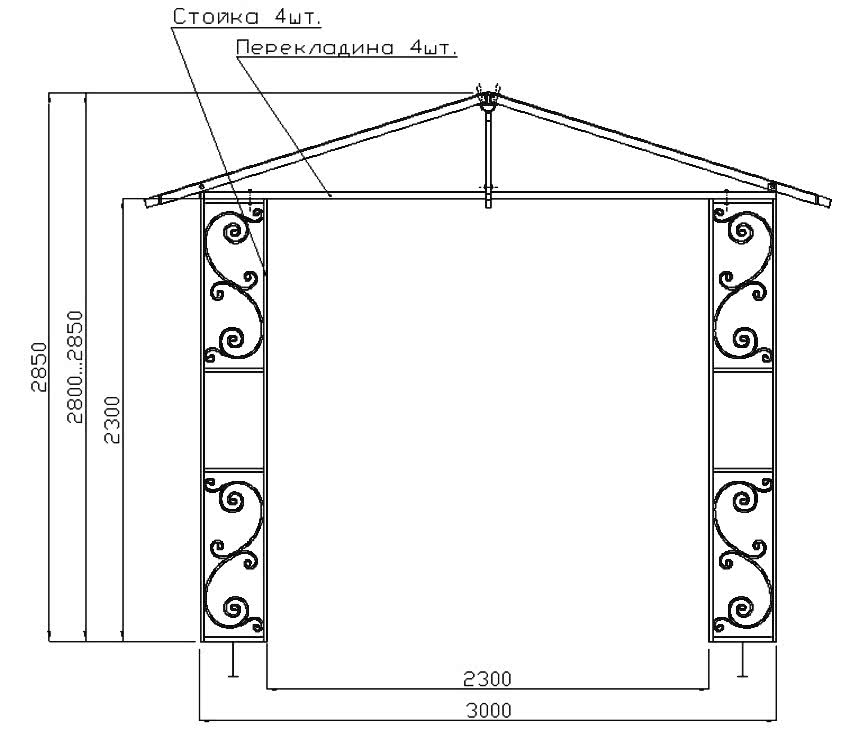

Чертеж металлической беседки с коваными элементами

Многие пользуются готовыми схемами для возведения беседок из металла своими руками, фото которых можно отыскать в сети интернет. Относительно легкой в установке является конструкция прямоугольной формы с размерами 2,5х3 м. Эта модель не будет громоздкой и в то же время в ней можно расположить стол и несколько посадочных мест для комфортного отдыха.

Беседки из профильной трубы своими руками. Чертежи, фото готовых конструкций

Благодаря целому ряду свойств профильной металлической трубы, многие используют этот материала для строительства беседки. Сооружения из профиля отличаются легкостью возведения, отличной устойчивостью к атмосферным воздействиям и долговечностью. Кроме того, материал этот относительно недорогой, а конструкции, выполненные из профиля, имеют достойный аккуратный вид.

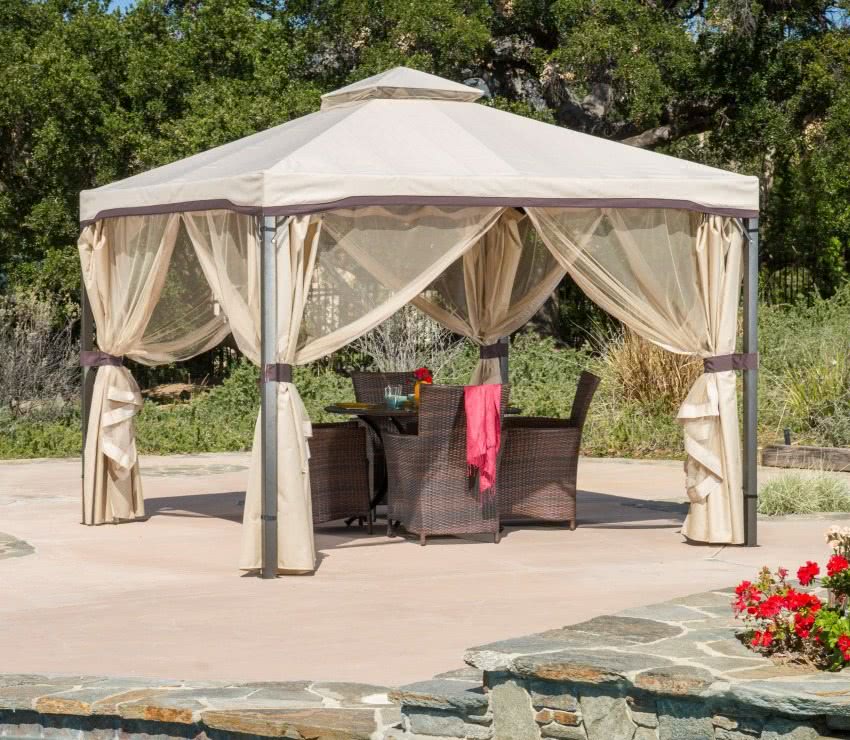

Беседка из профильной трубы, дополненная тканевым навесом

Перед тем как приступить к изготовлению беседки, необходимо выбрать тип и форму конструкции, подготовить чертежи, проверить наличие необходимых материалов и инструментов для монтажа. Фото беседок из профильной трубы своими руками демонстрирует различные конфигурации этих сооружений: прямоугольные, шестигранные, квадратные и другие более сложные формы.

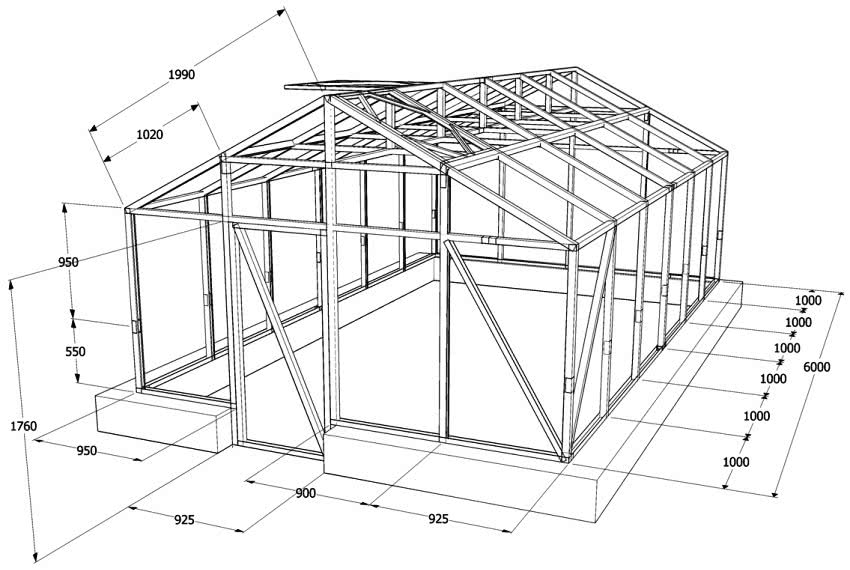

Проект обустройства прямоугольной беседки из металлопрофиля

Эскизы и чертежи беседки можно выполнить самостоятельно или воспользоваться готовыми схемами, пропорционально изменив размеры под свой вариант. В чертежах необходимо указать все размеры, максимально точно выполнить все расчеты, так как от этого будет зависеть внешний вид конструкции и подбор необходимых материалов.

Для возведения конструкции будут необходимы такие материалы: бетон, профильная труба, грунтовка для обработки металлических поверхностей, фурнитура, кровельный материал. Из инструментов понадобится: строительный уровень, дрель с комплектом сверл, болгарка, сварочный аппарат, лопата, крепежные детали.

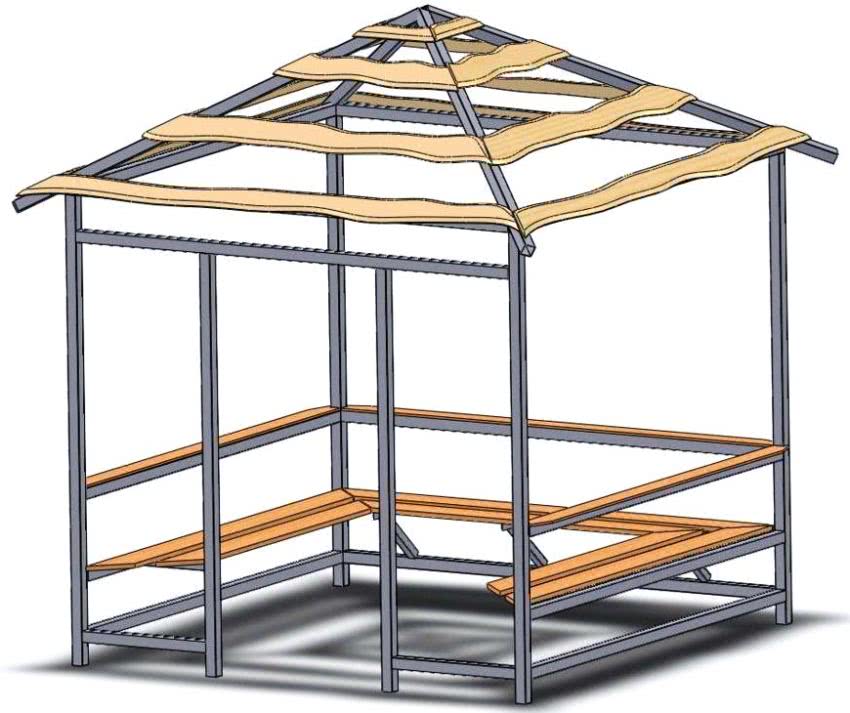

Проект квадратной беседки из металлической трубы с деревянными лавочками

Выбрав и разметив место под конструкцию, приступают к устройству ям. Их количество определяется числом опор, согласно чертежам. Ямы делают глубиной около 60 см. Высота опорных стоек берется с учетом этой величины. Для опор используют профиль с сечением 80х80 мм и толщиной стенки 3 мм, к которому приваривают опорные металлические пятки. Это придаст конструкции дополнительную устойчивость.

Дно подготовленных ям засыпают щебнем, тщательно утрамбовывают, вставляют опорные стойки и бетонируют

На этом этапе важно соблюсти максимальную вертикальность установленных стоек. Для этого, как только бетон немного затвердеет, положение каждой опоры проверяют и выравнивают по уровню

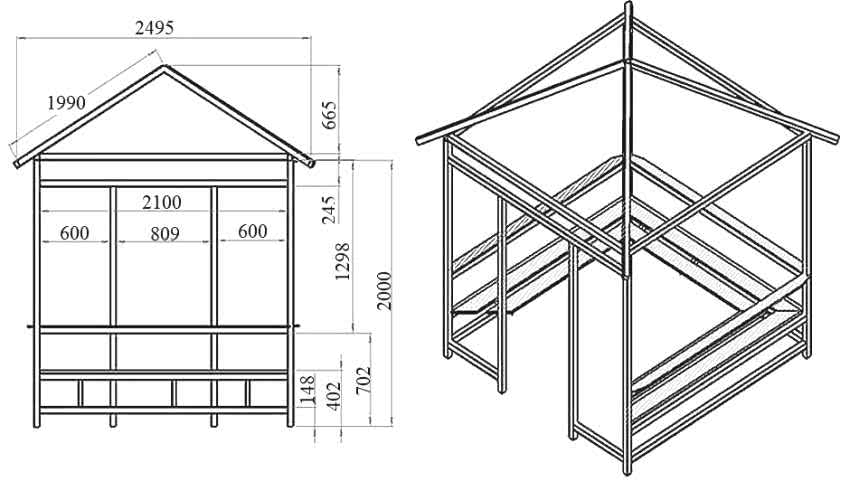

Чертеж беседки из профиля с квадратным сечением

После установки опор необходимо выдержать около 2-х суток до полного схватывания бетона, а затем приступить к нижней горизонтальной обвязке. Для нее применяют профиль меньшего сечения, который приваривают к опорам на некоторой высоте над грунтом. Расстояние от земли до горизонтальной обвязки берется таким, чтобы было максимально комфортно заходить в беседку.

Далее приступают к изготовлению крыши. Из профиля формируется система стропил согласно схемам. Для двускатной формы приваривают профиль под наклоном в 15 градусов. Для удобства крепления кровельного материала, к каркасу крыши приваривают профильную трубу в качестве обрешетки с шагом 45 см. На этом каркас беседки считается собранным.

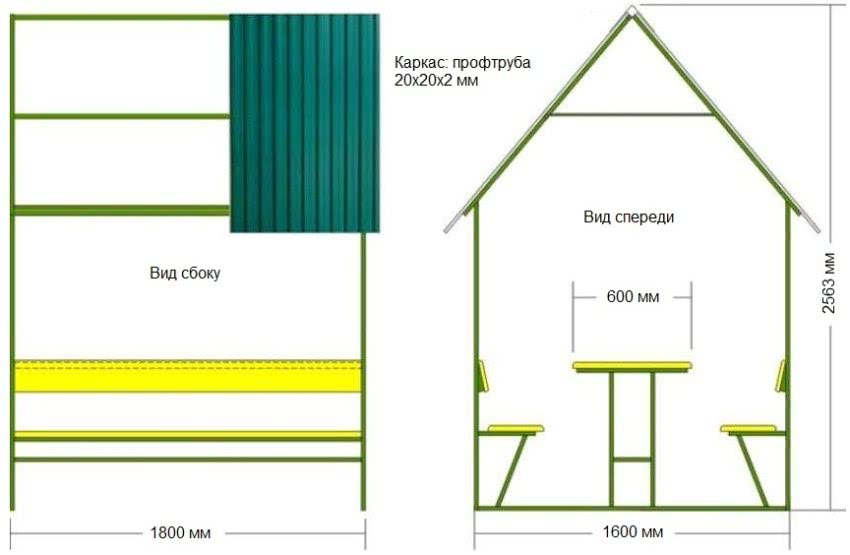

Схема разборной беседки из профтрубы размером 20х20х2 мм

Квадратная беседка своими руками

Здесь представлены подробные схемы-инструкции по строительству квадратной беседки.

Простой дизайн и конструкция этой беседки, возможно, вас заинтересует. Размеры на чертежах в дюймах и футах (1 дюйм – 2,54 см, 1 фут – 30,48 см), вы, конечно, можете установить свои размеры, сохраняя пропорции. Строительство начинается с разметки, вымерите диагонали, чтобы они были совершенно одинаковыми.

  • Выкопайте ямки под столбы и установите формы в отверстия.
  • Заполните формы трубы бетоном и дайте высохнуть в течение нескольких дней.
  • Установите горизонтальные балки и зафиксируйте шурупами к столбам. Используйте спиртовой уровень, чтобы убедиться, что балки расположены строго горизонтально.
  • Далее нужно установить средние лаги к полу беседки.
  • Совместите края и убедитесь, что углы получились квадратными.
  • Затем установите промежуточные балки на пол беседки. Настелите пол, зафиксировав доски винтами.
  • Используя уровень, установите верхние балки.
  • Совместите края и используйте угловые разъемы, чтобы зафиксировать верхний гребень.
  • Не оставляйте никаких зазоров между деталями.
  • Чтобы защитить беседку от сырости и улучшить внешний вид, покройте ее лаком или покрасьте.

Источник фото myoutdoorplans.com/pergola/wood-gazebo-plans

Пошаговая инструкция в схемах по созданию двускатной крыши для квадратной беседки.

  1. Первый этап проекта заключается в изготовлении стропил. Обрежьте оба конца под углом 60 градусов, как показано в планах. Сделайте бороздки в нижней части стропил, чтобы они подходили к опорным балкам. Отметьте линии и обрежьте циркулярной пилой. Края обработайте наждачной бумагой.
  2. Установите стропила в верхней части беседке. Убедитесь, что они расположены равномерно Сделайте отверстия и вставьте винты, чтобы зафиксировать стропила к раме.
  3. Для сборки фронтонов нарежьте листы фанеры по форме и размеру и обработайте края наждачной бумаги. Установите листы на двускатные концы беседки. Совместите края и прибейте гвоздями не оставляя никаких зазоров между листами.
  4. При монтаже кровельных листов приложите листы фанеры к стропилам, используя шаблон, показанный на диаграмме. Дрелью просверлите направляющие отверстия и вставьте винты вдоль стропил, не оставляя зазоров.
  5. Покройте крышу рубероидом, убедившись, что полосы перекрываются, по крайней мере, на 5 см. Закрепите рубероид на листы фанеры кровельными скобами. Кроме того, необходимо вырезать кусок для верхнего гребня.
  6. Прикрепите балясины с грунтозацепами, убедившись, что вы поместили их на одинаковом расстоянии. Дрелью сделайте отверстия и закрепите балясины к рейкам с помощью винтов.
  7. И последнее, прикрепите поручни в верхней части компонентов. Просверлите отверстия и вставьте винты для фиксации ламели на место. Заполните отверстия деревянной замазкой и выровняйте поверхность наждачной бумагой.
  8. Покройте древесину краской или морилкой, чтобы защитить от порчи и улучшить внешний вид беседки. Необходимые материалы для строительство здесь не указаны, их очень много, если  интересует, посмотрите на сайте, ссылка под галереей.

Источник фото myoutdoorplans.com/pergola/wooden-gazebo-roof-plans

Прямоугольная беседка своими руками

Построить прямоугольную беседку своими руками не так уж и сложно, и она, несомненно, украсит ваш участок, но это немного сложней, чем конструкция квадратной формы. Всегда планируйте все сформировать в самом начале, если вы хотите, чтобы получить хороший результат. Кроме того, надлежащее планирование может предотвратить много дорогостоящих ошибок

Выбирайте материалы с большой осторожностью, убедившись в том, что все детали прямые и в хорошем состоянии. Строительство прямоугольной беседки немного отличается от строительства квадратной, но любой человек со средними навыками в столярном деле легко справиться с этой задачей

Подробно описывать процесс не будем, все шаги показаны на схемах, более детальную информацию можно получить на сайте, ссылка под фото с чертежами.

Источник фото myoutdoorplans.com/pergola/rectangular-gazebo-plans

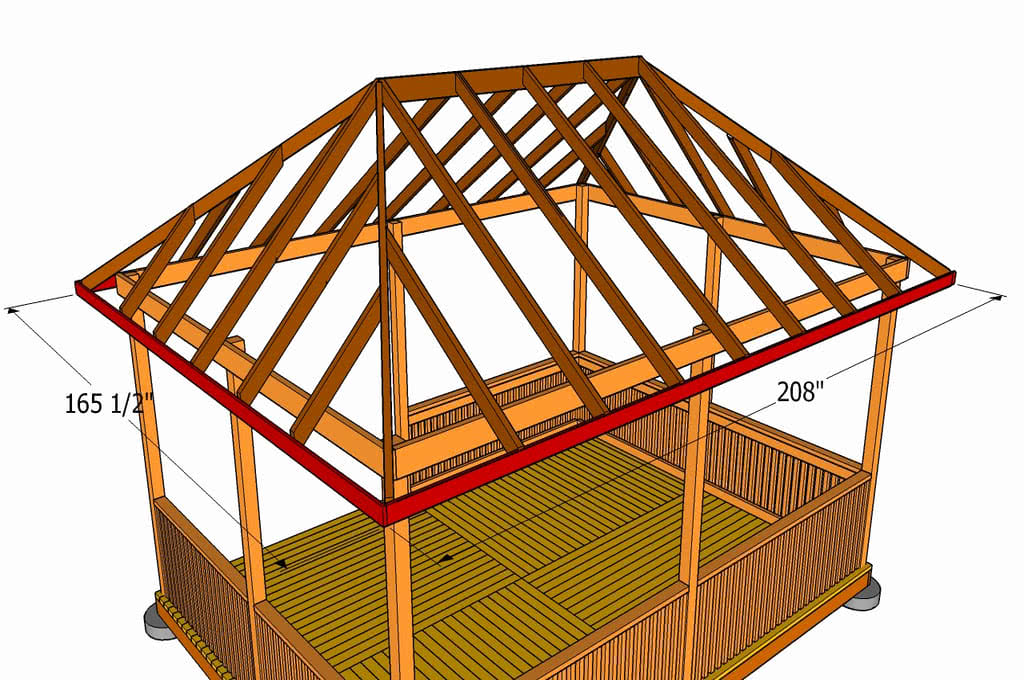

Во второй части показано, как сделать крышу для прямоугольной беседки. Строительство крыши для прямоугольной беседки задача сложная, так как включает в себя множество порезов и  измерений. Кроме того, вам обязательно понадобится помощник. Чтобы все получилось красиво и надежно, соблюдайте строительные нормы и подбирайте качественные материалы. Также необходимо использовать атмосферостойкие пиломатериалы хорошего качества и без дефектов. Последовательность работ показана на картинках в галерее, подробности этапов строительства можно прочитать на сайте источника.

Источник фото myoutdoorplans.com/pergola/how-to-build-a-gazebo-roof

Еще один вариант, как сделать прямоугольную беседку своими руками. Если есть финансовые возможности, то конечно лучше купить качественную древесину, типа кедр, сосна или красное дерево. Также убедитесь, что используемый материал соответствует климатическим условиям. По данному проекту, при наличии всем материалов беседку можно построить за один день. Этапы, которые вы видите на пошаговых схемах, включают в себя:

Разметку, где необходимо проверить углы, используя столярный квадрат и измерения диагоналей прямоугольника.
Монтаж столбов.
Установка внешних балок.
Установка промежуточных балок.
Следующий шаг монтаж средних балок, где вам нужно прикрепить лаги к середине столбов и зафиксировать оцинкованными винтами.
Установка промежуточных стропил, здесь очень важно выровнять лаги, чтобы распределить  правильно вес.
Монтаж настила, где важно правильно забить гвозди между планками, чтобы был естественный стек, это защитит компоненты от лишней влаги. Монтаж верхних перекладин, при этом используйте уровень, чтобы убедиться, что верхние пластины в горизонтальном положении.
Установка перил, это не сложно, но основная задача состоит в том, чтобы выбрать дизайн, который соответствует стилю вашего дома и сада.
Установка балясин.. Источник фото howtospecialist.com/outdoor/gazebo/how-to-make-a-gazebo

Источник фото howtospecialist.com/outdoor/gazebo/how-to-make-a-gazebo

Здесь показано, как построить двускатную крышу для прямоугольной беседки. Первый этап это изготовление и установка верхнего гребня и стропил. Как видите на картинке, необходимо отрезать концы стропил нужного размера и закрепить на верхние перекладины шурупами. Убедитесь, что верхний гребень расположен горизонтально, иначе крыша не будет симметричной. Следующий этап установка стропил с обеих сторон крыши. Вы должны поместить балки по центру. Обрежьте стропила до необходимого размера ( 45 °) и формы и установите их на место. Просверлите отверстия и закрепить их оцинкованными винтами. Прикрепите стропила к передним и задним граням прямоугольной беседки. Установите боковые стропила. Закрепите кровельные листы. Для того, чтобы защитить беседку от осадков, рекомендуется покрыть кровельные листы толем

Закрепите планки к стропилам, при этом очень важно отрезать концы планок под углом 45º, если хотите, чтобы крыша выглядела красиво

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-gazebo-roof/

Шестигранная беседка диаметром 3 м

Своими руками можно соорудить садовую беседку в форме шестигранника. Смотрится она необычно и очень интересно, а делать ее просто. Весь процесс работы представлен поэтапно в пошаговой инструкции.

Для этой беседки нужно подготовить следующий материал:

  • брус 40 на 150;
  • рейку;
  • доску ОСБ;
  • мягкую черепицу;
  • бетон.

Порядок работы:

После того как пространство под беседку выбрано и расчищено, нужно установить колышек в центр площадки, привязать веревку и отмерить 1,5 м. На конец веревки привязать еще колышек и прочертить круг, наметить границы беседки. Ее диаметр будет равен 3 м.

Установить точечный фундамент из бетона. Сделать опорные точки по всем граням будущего шестиугольника и в центре.

Установить лаги для пола и собрать каркас беседки из бруса.

 Покрыть крышу листами ОСБ.

Оформить боковины беседки, обшив ее вагонкой.

 Проемы задекорировать решеткой. Подробно о том, как это сделать, описано выше.

Покрыть крышу мягкой черепицей.

Из того же материала можно соорудить лавки по периметру беседки и сделать стол. Чертежи и расчет материалов для шестигранной беседки есть на фото выше.​

Основные достоинства металлических беседок

Стоит заметить, что беседка из профильной трубы, помимо легкости сооружения, имеет и другие важные преимущества.

  • Она немного весит – если почва на участке достаточно плотная и не сдвигается в зависимости от сезона, то фундамент может вообще не потребоваться – вместо этого конструкцию можно взгромоздить на кирпичи/камни. Если же беседка небольшая, то ее при необходимости вообще можно будет переносить на другое место. В крайнем случае, можете построить столбчатый фундамент, который куда менее затратный, нежели ленточного типа.
  • Такая конструкция пожаробезопасна, чего нельзя сказать о беседках, выполненных из древесины. Следовательно, внутри без проблем можно размещать, к примеру, мангал. В таком случае даже если пожар и произойдет, то конструкции он никоим образом не повредит.


Металлическая беседка очень прочная, она может без особых проблем выдерживать сезонные подвижки почвы. Каркас гораздо лучше держит форму, нежели те, что выполнены из дерева либо кирпича.
Наконец, все соединения получаются максимально точными и геометрически правильными. Хотя даже в случае неточностей их можно будет с легкостью устранить.

Безусловно, имеются у таких беседок и свои минусы. Так, теплоизоляция здесь практически нулевая. По этой причине подобного рода беседки выполняются открытыми, то есть больше для летнего использования. Конечно, конструкцию можно чем-то обшить (скажем, вагонкой), однако она все равно останется неуютной и холодной. Помимо того, каркас нуждается в перманентном уходе. Антикоррозийное покрытие придется регулярно обновлять, иначе каркас будет контактировать с влажным грунтом и, как следствие, начнет ржаветь.

Возведение шестигранной беседки

Построить альтанку с шестью углами несколько сложнее, хотя порядок работ сохраняется. Для сооружения обычно применяются такие материалы:

  • брус 15 х 15 см – на горизонтальные балки;
  • брус 10 х 10 см для стоек;
  • доска 10 х 5 см идет на устройство кровли.

Чертеж фундамента с уложенными балками

Для начала на плане участка нарисуйте эскиз будущего строения – правильный шестиугольник. Впишите его в площадь, выделенную под строительство, и определите местонахождение центра конструкции. Теперь можно приступать к разметке во дворе.

Поскольку шестигранные садовые беседки отличаются по форме, разметка участка отнимет больше времени. Чтобы отметить точки монтажа столбов фундамента и вертикальных стоек беседки, найдите центр сооружения и вбейте в землю колышек, сверяясь с чертежом. Затем привяжите к нему веревку, чья длина равна половине внешнего размера павильончика, а на конце закрепите палку. Получится импровизированный циркуль, которым вы начертите на земле окружность. Разбив ее на 6 равных отрезков, вы определите положение опор.

Чертеж шестиугольной беседки

Дальше работайте по известному алгоритму:

  1. Выложите в намеченных точках столбчатые фундаменты, как об этом рассказано в предыдущем разделе.
  2. Положив на фундаментные столбики рубероид, прикрепите к ним балки из бруса, соединенные между собой вполдерева. Посередине установите 3 промежуточных лаги (можно из кругляка) для укладки полов.
  3. Поставьте 6 вертикальных стоек и зафиксируйте их к балкам на уголках. Соедините верхние концы опор досками и поставьте перила, тем самым ужесточив каркас беседки.
  4. Соберите стропильную систему. Основанием должен служить шестигранный элемент, вытесанный из дерева, к нему примыкают стропила, идущие от каждого угла и середины грани (показано на фото). Смастерите обрешетку и настелите кровельное покрытие из выбранного материала.
  5. Настелите полы и выполните отделку стен.

Устройство стропильной системы

При желании из большой шестигранной беседки можно сделать зимний сад. Для этого понадобится застеклить все проемы и предусмотреть монтаж печки с дымоходом. Порядок ведения строительных работ подробно показан на видео:

Беседка с летней кухней

Этот тип беседок чаще всего бывает комбинированным и состоит из двух зон. Первая зона – это кухня, где и расположен мангал с барбекю.  Поскольку здесь приготовление связано с огнем, то лучше всего делать эту зону из кирпича. Вторая зона – гостиная. Здесь вы отдыхаете, общаетесь и пр. Эту зону лучше всего делать из дерева.



Как видите, вариантов достаточно много. Как говорится, сколько людей, столько и взглядов. Поэтому выбор всегда остается за вами.

А в конце посмотрите небольшое видео, как сделать деревянную садовую беседку.

Удачи вам в вашем строительстве!

Выбор материала

Большая часть беседок строится целиком из дерева; нередко встречаются конструкции, сочетающие несколько материалов. Проектирование беседок с использованием комбинации материалов требует творческого подхода и профессиональных навыков работы с различным сырьем.

Для деревянных строений используют брус, бревно, доски, фанеру и ДСП плиты. Чтобы продлить жизнь деревянной беседки, все детали обрабатываются защитными пропитками, покрываются грунтовкой, лаком или краской.

Просторная беседка из дерева и кирпича станет долговечной и практичной постройкой, в которой без проблем поместится печь или мангал (или оба варианта). Такая монументальная конструкция требует полноценного фундамента, что не может не отразиться на цене.


Конструкция с печью нуждается в надежном фундаментеИсточник 3ton.spb.ru

Оптимальный размер

При выборе размера (площади и высоты потолка) ориентируются на:

  • Частоту использования.
  • Предполагаемое среднее количество гостей (можно ориентироваться по длине стола).
  • Материал. Для беседки с крышей из поликарбоната лучше запроектировать 3 м по высоте, иначе есть риск летним днем почувствовать себя овощем в теплице.
  • Размер участка. Постройки круглой или многоугольной формы занимают меньшую площадь, чем прямоугольные (при одинаковой вместимости). В осенне-зимний период печка, пышущая жаром — это большой плюс; летом плюс превращается в минус. Если участок большой, можно построить 2 беседки и только одну снабдить печью.
  • Форму участка. Если под постройку выделен узкий участок, вытянутую конструкцию (3х6 м) можно разделить на две зоны — отдыха и летнюю кухню.

Декор

Украшением павильона могут служить:

  • Деревянные элементы: решетки, резьба, плетень (для этно-стиля).
  • Облицовка (особенно печи) натуральным камнем или клинкерной плиткой.
  • Мозаика, кованые детали.
  • Эффектная крыша.

Закрытая двухэтажная беседка в силе хай-текИсточник pinterest.com

Возводим прямоугольную конструкцию

Как построить беседку своими руками квадратного типа, вы узнали, теперь давайте разберемся, как соорудить беседку прямоугольной формы. Процесс сооружения такой беседки немного сложней, по сравнению с предыдущим вариант.

Схема прямоугольной беседки

Конструирование прямоугольной беседки:

  1. Выкапываем ямки примерно по 40 см глубины. Вставляем в них опоры, выставляем их по уровню и заливаем ямку до верха бетоном. Ожидаем, когда он высохнет. Процесс застывания занимает около 2 дней.
  2. Устанавливаем стойки из бруса. Выставляются стойки по углам в передней части постройки и с двух сторон входа. Стойки должны быть установлены строго в вертикальном положении.
  3. Фиксируем установленные стойки укосинами. Если нижняя обшивка снизу будет непрозрачной. То необходимо края бруса запилить под углом 45 градусов и зафиксировать его гвоздями. Такие маленькие треугольники придают конструкции устойчивости и жесткости.
  4. Проводим верхнюю обвязку. Обрабатываем доски для пола антибактериальной пропиткой. Укладываем их на пол и фиксируем материал. После фиксации пол рекомендуется покрасить краской на масляной основе.
  5. Делаем среднюю обвязку. На стойки крепим поперечный брус. Крепление лучше проводить на ранее заготовленные выемки в стойках. После чего каркас также желательно покрыть масляной краской.

Рабочий процесс окончен, но инструктаж как построить прямоугольную беседку своими руками еще не окончен. Продолжим работу сооружением кровли.

Процесс конструирования совсем несложный.

Схема крыши

Первоначально делаем несущую конструкцию кровли и дополняем это все гребнями. Обрезаем края стропил по нужному размеру, фиксируем их на верхние перекладины

На этом этапе важно добиться идеального горизонтального расположения гребней. Если это выпустить из внимания крыша получится несимметричной.
Дальше нужно установить стропила с двух сторон нашей крыши

Работу проводим за счет размещения балки посередине. Обрезаем края стропил под углом в сорок пять градусов. Обрезанные доски нужно установить на свое место.

Затем сверлим и крепим полученные ранее детали болтами. В отличии от саморезов болты не расшатываются со временем.
Также нужно зафиксировать изготовленные детали на задние и передние границы беседки. Размещаем элементы, которые должны находиться сбоку.
Нарезать по форме и размерам фанеру для фронтонов. Зафиксировать их по бокам кровли. Фиксация проводится саморезами, но можно использовать гвозди.
на поверхность крыши укладываются листы фанеры. Фиксируем их саморезами. Далее на верх фанеры расстилаем кровельный материал. Часто для этих целей используют рубероид.
Фиксируем материал к деревянному основанию строительным степлером. Далее под углом 45 градусов подрезаем торчащие края стропил.
В завершение нужно облицевать нижнюю часть беседки. Для этого часто используют вагонку, которую покрывают прозрачным лаком. Но можно использовать и другой материал, который на ваш взгляд больше подойдет для облицовки нижней части.  Как вариант, можно использовать поликарбонат.

На этом этапе строительство прямоугольной беседки можно считать оконченным. В таком строении можно даже построить мангал, а, чтобы процесс работы был проще, ознакомьтесь со статьей, которая расскажет, как его сделать. Зная, как сделать беседку своими руками из дерева используя пошаговую инструкцию и соорудив постройку для отдыха хотя бы один раз, вы будете уверены, что даже новичок вполне справится с такой задачей. Ну а если хотите усовершенствовать дачный участок сделайте скамейку по инструкции описанной в одной из статей.

Проектировка беседки

Определение размера

Прежде чем начать строить чертеж прямоугольной беседки, нам необходимо определить ее габариты:

Во-первых, строение должно помещаться на нашем участке, и при этом не мешать перемещению. В идеале, беседку нужно располагать на удалении от жилых и хозяйственных построек – такой подход обеспечит оптимальные условия для комфортного отдыха.

Вариант со стандартными размерами

  • Во-вторых, внутри должно быть достаточно просторно. Если мы говорим о прямоугольных моделях, то они изначально планируются как навесы для довольно большого числа людей. Как минимум, вся ваша семья должна там размещаться с комфортом.
  • В идеале ширина подобного сооружения должна составлять от 2,5 до 3,5 м, а длина  — от 4,5 до 6 м. Сделаем меньше – будет тесно, а конструкция с большими габаритами будет смотреться громоздко.

Выбранные размеры можно будет скорректировать в процессе построения подробного плана. Естественно, делать это нужно так, чтобы общие габариты не «вылезли» за пределы отведенной для сооружения площади на участке.

Проект беседки-пагоды

Когда с размерами определились, можно браться за линейку или за специальную компьютерную программу. В любом случае принципы, по которым мы будем вести построение, остаются неизменными.

Построение чертежа основания

Начинать проектировку нужно с построения схемы основания.

В качестве примера мы возьмем столбчатый фундамент из бетонных блоков 250х250 мм:

План-схема фундамента

  • На лист бумаги (желательно использовать миллиметровку – так новичку будет гораздо проще избежать ошибок) наносим контур строения в соответствии с выбранными размерами.
  • На чертеж накладываем осевые лини, проходящие через середину длинной и короткой стороны.
  • Ориентируясь на положение осевых линий, отмечаем места, в которых будет проводиться установка элементов фундамента

Устройство и внешний вид основания

Опоры нужно размещать равномерно. К примеру, для варианта с шириной 3,4 и длиной 5 м оптимальным шагом между столбиками из бетона будет 1,4 м, как показано на схеме.

  • Далее нам необходимо выполнить чертеж обвязки. Используя предыдущую схему, а лучше – сделав ее копию, наносим на бумагу изображение брусьев. В качестве обвязки лучше всего использовать деревянный брус сечением 150х150 мм или доску 50х150 мм, что и нужно отразить на чертеже.
  • Также необходимо схематически изобразить конструкцию узла примыкания стоек к основанию, включая крепежные элементы и гидроизоляционный слой из рубероида или водонепроницаемой мембраны.

Узел крепления стойки

В завершение отдельно вычерчиваем устройство пола. Как правило, в беседках данного типа достаточно одного слоя половой массивной доски, уложенной на лаги.

Отдельно следует рассмотреть ситуацию с установкой стационарной печи или мангала. Если масса этих устройств будет велика, то пол, сделанный по обычной технологии, может не выдержать. Именно поэтому под печь стоит залить отдельный фундамент, обозначив его на чертеже.

Разработка деталей каркаса

Когда схема основания готова, можно переходить к построению каркаса. В большинстве случаев чертежи прямоугольной беседки строятся в нескольких проекциях (вид по длинной и вид по короткой стороне), что позволяет получить представление об общем виде готового сооружения.

Для начала, как и в случае с основанием, вычерчиваем общие контуры строения. Здесь необходимо правильно подобрать высоту.

Оптимальные параметры таковы:

  • От нулевой отметки грунта до конька  -4 – 4,5м.
  • От уровня грунта до потолка – 2,8 – 3м.
  • От пола до потолка -2,3-2,5м.
  • Цоколь – до 0,5м.

Боковая проекция с отметкой высот

Отметив эти высоты на схеме, приступаем к изображению отдельных элементов:

  • В первую очередь делаем чертеж стоек, следя за тем, чтобы их размещение совпадало с размещением опор фундамента.
  • Затем соединяем стойки верхней обвязкой, при необходимости изображая потолочный настил.
  • Между стойками наносим схематические изображения ограждений. Сами ограждения стоит построить на отдельном листе в большем масштабе.

Схема крепления стропил

В верхней части  схемы чертим стропила, соединенные с коньковым брусом. Для облегчения проектирования можно также изготовить рисунок, показывающий верхнюю проекцию размещения стропил – так нам будет легче ориентироваться при монтаже.

Как мы отмечали выше, данная инструкция может быть реализована также и посредством компьютерных программ. Естественно, для их использования необходима практика, но зато в итоге помимо чертежа мы можем получить трехмерную модель будущей альтанки, и представить, как будет выглядеть ваш участок с этим новым строением.

Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты конструкций

Как построить беседку своими руками? Проекты, фото, чертежи разных по форме и дизайну сооружений имеются в несметном количестве в интернете. Но можно разработать самостоятельно свой индивидуальный вариант. Для тех, кто не уверен, что сможет грамотно подготовить все схемы или кто выбрал слишком сложную конструкцию, рекомендуется воспользоваться готовыми чертежами.

Составление проекта беседки включает в себя несколько этапов: создание эскиза будущей постройки и составление рабочих чертежей. Схемы и эскизы дадут возможность уже на этой стадии спланировать расположение беседки относительно участка, наметить расстановку мебели и оборудования, зафиксировать места подвода коммуникаций и определиться с расходом строительного материала.

Эскиз открытой беседки возле водоема

Составить рабочий проект максимально корректно позволят некоторые рекомендации:

  • выбирают тип сооружения: открытый или закрытый;
  • тщательно продумывают дизайн беседки, который должен соответствовать по стилю имеющимся строениям и определяются с материалами конструкции;
  • выбирают место будущей постройки на территории участка;
  • габариты беседки на чертеже должны соответствовать размерам отведенного места. В чертеже указывают высоту, длину, ширину сооружения, места расположения опорных стек, входа, а также форму и высоту ограждения;
  • включают в проект чертежи с проекциями: фасадное изображение, разрезы, планировку и схемы технических узлов конструкции. Отображают все размеры и формы беседки;

3D-проект прямоугольной деревянной беседки

  • если предполагается закрытая постройка, прописывают схему вентиляции;
  • отдельно разрабатывают рабочий план фундамента с указанием его типа (ленточное, столбчатое или плитное основание);
  • описывают схемы конструктивных узлов: указывают размеры и места установки дверей, окон, лестницы;
  • отдельно выполняют схему крыши с обозначением ее размеров, конфигурации, углов наклона, высоты, материала покрытия;
  • указывают технологию возведения стен, крыши, мангала (если предполагается). Для беседок с каминами, печами, мангалами прилагают план порядовой укладки кирпичей с указанием всех размеров оборудования;
  • выполняют схемы электропроводки и водоснабжения;

Проект оригинальной беседки с печью-мангалом

  • разрабатывают план размещения светильников, мебели и оборудования;
  • составляют спецификацию на строительные материалы, включая крепежные элементы, обрабатывающие пропитки и метизы.

Типы конструкций

Функциональные цели беседок, определяют типы конструкций. Они подразделяются на следующие виды:

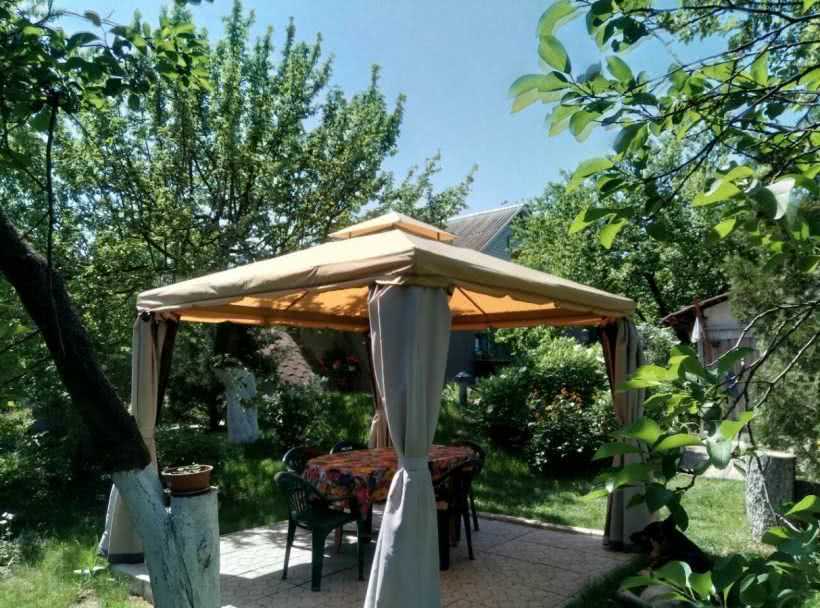

  • открытые типы, к ним относятся ротонды и навесы;
  • полуоткрытые беседки, самые популярные на дачах;
  • закрытые строения, домики-грили, павильоны.

Каждый тип имеет свои преимущества и недостатки.

Полуоткрытые типы, имеющие бортики, огораживающие беседку, стоят несколько дороже. Каркас для них нужен более прочный.

Закрытые беседки, практически полноценные домики, оборудованы осветительной, а зачастую отопительной системой, имеют окна и двери. В них вполне можно отдыхать зимой.

Беседки из металла, поликарбоната, кирпича

Садовая беседка из дерева – вариант, который прослужит не одно десятилетие. Но широкий выбор стройматериалов не ограничивает строителей только деревянными заготовками. Беседки из других материалов также весьма эффектно смотрятся в дачном ландшафте.

Конструкции из металла, особенно с использованием художественной ковки, смотрятся оригинально и занятно. Завитки и плавные линии могут повторять природные мотивы и органично вписываться в окружающую обстановку. Главный недостаток у таких построек выявляется в жару. Металл нагревается, и находиться в беседке становится довольно неуютно, душно.

Поликарбонат позволяет создать воздушное пространство, в котором можно осмотреть все то, что происходит вокруг. Такие постройки отличаются хорошими эксплуатационными характеристиками. Они задерживают тепло в прохладную погоду, устойчивы к ударам и пожарам. За счет своей прозрачности, они пропускают очень много света. А использование оранжевого поликарбоната дает дополнительный визуальный эффект: теплый свет каждый день, даже если на улице пасмурно.

Беседки из кирпича надежные и добротные. Такое сооружение уж точно прослужит не одно десятилетие. В сочетании с крышей из поликарбоната, оформленной полукругом, такая конструкция станет настоящей дизайнерской и архитектурной находкой для участка.

Современные тенденции строительства все чаще говорят о совместном использовании нескольких видов материалов: поликарбонатная крыша, деревянные балки основы, обшивка из вагонки, кирпичный мангал. Каждый стройматериал обладает своими преимуществами, а в сочетании с другими он становится еще лучше.

В заключение

Беседку можно назвать третьей необходимой надворной постройкой на даче или участке частного дома после туалета и бани (душа). Главное, чтобы площадь участка позволяла её возвести. А уж по стоимости всегда можно найти компромисс. В крайнем случае, воспользоваться наиболее бюджетным вариантом постройки из подручных материалов. Ну а как будет выглядеть беседка после её возведения, зависит только от домашнего мастера, его фантазии и желания сделать работу качественно. А посиделки с шашлыками и песнями под гитару до летнего рассвета будут владельцу наградой.

Просим вас поделиться своим опытом возведения беседки, если таковой имеется. Пишите, общайтесь, спрашивайте. Если статья вам понравилась, не забудьте её оценить. А мы предлагаем вашему вниманию очень информативный видеоролик по сегодняшней теме.

Предыдущая

БеседкаМангал с крышей: лучшие идеи для великолепного шашлыка

Следующая

БеседкаУдобно, вкусно, быстро: какой размер мангала правильный
