Водоснабжение частного дома: устройство системы водоподачи

Оглавление

Преимущества автономного водоснабжения

Жители мегаполисов, не озадаченные проблемой частного водоснабжения, могут с удивлением узнать, что у системы подачи колодезной воды есть немало плюсов.

Самый большой содержится в качестве жидкости. Она обладает практически родниковой чистотой – в ее составе полностью отсутствуют такие вредные примеси, как хлор или ржавчина.

Второй плюс касается экономии семейного бюджета – вы свободно пользуетесь природными ресурсами, ежемесячно не оплачивая квитанции.

И еще приятный бонус – контроль за работой системы. Например, вы можете самостоятельно регулировать напор или прокладывать трубопроводы к садовому участку или цветнику.

На простейшей схеме подачи воды из колодца показано место установки накопительного бака: его монтируют в верхней части дома, под кровлей

Многие сомневаются в целесообразности устройства водопровода от колодца в дом, мотивируя тем, что система водоснабжения со скважиной была бы намного эффективнее.

Возможно, но имея на дачной территории крепкий, глубокий колодец с достаточным уровнем воды, бурить скважину незачем по следующим причинам:

оформление разрешительных документов на скважину артезианской категории, составление проекта и работы по бурению занимают много времени;
стоимость велика и устраивает далеко не всех (около 130 тыс. руб. за скважину до 30 м);
обустройство колодезной системы немного легче (особенно летнего варианта);
наличие колодца не требует разрешений из государственных инстанций.

Если потребуется мелкий ремонт или чистка от заиливания, сил и денег на него уйдет намного меньше, чем на прочистку скважины.

При временных перебоях с электричеством всегда есть запасной вариант – ведро на веревке или специальный подъемный механизм (узкий ствол скважины не позволяет пользоваться подручными приспособлениями).

Устройство колодца или артезианской скважины зависит не только от желания домовладельцев, но и от глубины залегания водоносных горизонтов, а также от состава грунта

Существует и ряд сложностей, но они решаемы. Например, старая деревянная конструкция со временем приходит в негодность – ее лучше заменить бетонными кольцами.

Если сооружение потеряло герметичность и пропускает внутрь верховодку и бытовые стоки, необходимо произвести капитальную заделку швов с обеих сторон, внутренней и наружной.

Выбор труб

Насос в скважине подключается трубой ПНД. После оголовка скважины и до дома можно использовать ПНД или металлопластиковые. В южных регионах обвязку в приямках можно выполнить полипропиленовой трубой. Но следует учитывать, что при отрицательных температурах, в полипропилене происходят процессы изменения структуры материала, появляются микротрещины по поверхности трубы, значительно сокращается срок службы, трубы становятся хрупкими.

Пластиковые трубы для водопровода: размеры и диаметры, характеристики материалов Использование пластиковых труб для водопровода позволило избавиться от громоздких стальных сетей, которыми ранее были оборудованы практически все жилые дома и общественные здания. Прочные и удобные в…

Диаметр патрубка для подключения насоса определяет и диаметр присоединяемой трубы. Как правило, это 32 мм. Для подключения жилого дома с семьей до 6 человек, достаточно трубы с внутренним диаметром 20 мм. Нужно учитывать, что у пластиковых труб указывается наружный диаметр, а толщина стенок труб у разного производителя различная. Поэтому пластиковую трубу выбирают 25-26 мм. Однако не лишним будет подключение дома трубой 32 мм.

Устройство водопровода в доме выполняют полипропиленовыми трубами. Нужно учитывать их назначение по температуре носителя, при выборе для горячей воды от водонагревателя.

Какие материалы лучше выбрать

Сегодня оптимальным и популярным вариантом являются трубы для канализации из поливинилхлорида и полипропилена, так как они просты в транспортировке и монтаже. Для дополнительной обработки стыков применяют герметик.

Для соединения санитарных приборов с отводящими трубами необходимо использовать сифоны в виде латинской буквы U, так называемые гидрозатворы. Такая форма способствует содержанию в изгибе сифона некоторого количества воды, создающей барьер для зловонных газов.

Пример гидрозатвора

ГОСТ дает определенные рекомендации по выбору размеров сливных труб в зависимости от вида прибора, от которых они отходят.

Прибор	Поперечное сечение труб для слива, мм
Ванна	40
Душ	40
Унитаз	100
мойка	40
Биде	30-40
Мойка	30-40
Ванна, мойка, душ (общий слив)	50

Для обустройства стояка выбирают трубы диаметром 100-110 мм в следующих случаях:

когда его устанавливают в двухэтажном доме;
когда в стояк поступает вода из унитаза.

В одноэтажном помещении, где нет унитаза, достаточно центральной вертикальной трубы диаметром 50 мм.

Длина трубы от унитаза до стояка не должны превышать 1 метра, а от раковины и другого сантехнического оборудования – 3 метров по прямой. При большем расстоянии берут трубы большого диаметра. Кроме того, на больших участках труб как внешней, так и внутренней канализации необходимо предусмотреть установку клапана, пропускающего воздух в систему.

Особенности планировки наружных сетей водопровода и канализации

Наружные сети располагаются за пределами зданий. Такой тип водопроводной системы включает: трубопроводы, смотровые колодцы с запорной арматурой, насосные станции для повышения давления, коллекторы и септики для канализации. Трубопроводы могут прокладываться двумя способами – подземным и наземным. Благодаря надежности первый вариант получил большое распространение.

Проект канализации предлагает один из способов отведения стоков: напорный и безнапорный. Самотечная система обходится дешевле, она не требует проектирования и монтажа дополнительного оборудования. Канализационные сети используются для транспортировки стоков к месту сброса – центральному коллектору или автономному септику. В общую систему входит ливневая канализация, предназначенная для отведения осадков с придомовой территории.

Проект водоснабжения представляет трубопровод, поставляющий воду потребителям. Подземное расположение коммуникации требует больших вложений при монтаже системы, но оно популярней, чем наземный вариант, который отличается ограниченным временем эксплуатации из-за климатического воздействия. Все нюансы эксплуатации учитывает проект водоснабжения и канализации частного дома от нашего бюро, разработанный по нормативам СНиП.

Этапы создания проекта водоснабжения и канализации

Проектирование водоснабжения и канализации требуется при возведении нового здания и проведении капитального ремонта используемых помещений. Проект водоснабжения в новостройке проще составить и реализовать. На этапе общего проектирования здания есть возможности оптимально разместить сантехнические точки и выполнить разводку. От количества приборов и потребителей зависят основные параметры инженерных систем. Проектирование внутренней канализации и водопровода распределяет воду по этажам и сантехническим точкам, а также регламентирует ее отведение за пределы дома. Проект канализации потребует установки гидравлических затворов и устройства вентиляции сети.

Разработка документации для инженерных систем выполняется одновременно с проектирование объекта, это позволяет максимально правильно расположить сети.

Проектирование водоснабжения и канализации проходит несколько этапов:

подготовка технического задания;
разработка рабочей документации, детализация систем;
согласование проекта с надзорными органами;
составление сметы на материалы и работу.

Выполнить сложный комплекс подсчетов и сведения всех данных могут только опытные специалисты. Не стоит приступать к проведению монтажных работ без готового проекта, это обернется лишним расходом материала и серьезными проблемами в функционировании инженерных сетей.

Проект водоснабжения и канализации от бюро SWEET HOUSE – это грамотный расчет и создание эффективных инженерных систем, обеспечивающих стабильно высокий уровень проживания в коттедже, квартире или частном доме.

Для чего нужен кессон

Кроме защиты оголовка скважины от промерзания зимой, кессон должен иметь надёжную гидроизоляцию стен и пола, а также укрывать оборудование от осадков.

1. Люк. 2. Точка ввода трубы, идущей к потребителю. 3. Гофрированные стенки делают кессон прочнее. 4. Лестница позволяет без труда спуститься в кессон. 5. На дне кессона есть подготовленный патрубок для оголовка скважины

Размеры кессонов могут быть разными: от относительно небольшой по диаметру трубы (чтобы мог поместиться человек при проведении обслуживания оборудования), до полноценного «погреба», в котором достаточно места даже для накопительной ёмкости.

Стальной кессон куда прочнее пластикового, однако он и тяжелее, сложно установить его на месте

Выгребная яма из бетонных колец

Использование готовых железобетонных конструкций, в данном случае – бетонных колец, существенно ускоряет строительство, поэтому их используют довольно часто. Такие элементы можно использовать для обустройства и герметичной, и поглощающей выгребной ямы.

В первом случае берут монолитные кольца, а во втором – используют специальные кольца с отверстиями.

Для сооружения проницаемой выгребной ямы, предназначенной для дополнительной очистки перемещенных из септика стоков, можно приобрести бетонные кольца с перфорацией

Конечно, следует использовать целые элементы без трещин, чтобы в процессе эксплуатации сооружение не развалилось.

Чтобы сделать выгребную яму из бетонных колец, следует выполнить следующие шаги:

Выбрать место для сооружения.
Сделать разметку.
Выкопать котлован.
Выровнять дно.
Залить дно ямы бетонной стяжкой.
Установить бетонные кольца.
Проложить необходимые канализационные трубы.
Заделать швы.
Провести работы по гидроизоляции и герметизации.
Выполнить засыпку котлована.
Установить бетонное перекрытие с отверстием и крышкой.
Установить вентиляционные конструкции.

Конечно, для поглощающей выгребной ямы бетонировать дно нет никакой необходимости. Вместо стяжки на дно следует положить слой гравия или щебня, чтобы улучшить дренаж сооружения. А для герметичной конструкции можно найти готовое бетонное кольцо, в котором уже есть дно. Но такие варианты встречаются не часто.

Бетонирование дна выполняют с помощью стяжки толщиной около 10 см. Для придания слою дополнительной прочности в состав добавляют щебень. раствор должен быть максимально однородным, чтобы добиться равномерного высыхания.

Пока стяжка не высохнет, продолжать работы по обустройству выгребной ямы нельзя. Придется подождать не меньше недели. После высыхания на стяжке могут появиться огрехи – трещины, неровности и т.п. Их необходимо устранить с помощью специального ремонтного раствора.

Бетонные кольца следует устанавливать очень аккуратно. Это можно сделать с помощью крана или вручную. Соединения уплотняют с помощью резиновых прокладок, можно использовать старые автомобильные камеры. На стыках кольца изолируют с помощью раствора.

Изнутри гидроизоляцию выгребной ямы рекомендуется выполнить с помощью жидкого стекла.

Для установки бетонных колец в выгребную яму рекомендуется использовать специальную строительную технику. Эту работу можно выполнить и вручную, но придется задействовать несколько человек

Для прокладки канализационных труб роют траншею с небольшим уклоном – около 3 градусов. Рекомендуемая глубина такой траншеи – не менее одного метра, чтобы трубы не замерзали зимой. С этой же целью трубы укрывают слоем теплоизоляционных материалов.

Отверстие в бетонном кольце для подключения канализационной трубы можно сделать с помощью перфоратора.

Канализационные трубы рекомендуется укладывать на глубину более одного метра, т.е. ниже глубины промерзания грунта, чтобы стоки не замерзли и не разорвали конструкцию

После того, как трубы уложены, качество работ проверяют, спуская в канализацию немного воды. Убедившись, что течи нет, можно приступать к засыпке траншеи. В качестве верхнего перекрытия обычно используют железобетонную плиту.

Лучше всего выбрать конструкцию, в которой уже выполнено круглое или квадратное отверстие для обслуживания. Такое отверстие закрывают стандартной крышкой.

Хорошая вентиляция выгребной ямы способствует улучшению переработки отходов и удалению неприятных запахом. Для вентиляции в верхнем перекрытии следует обязательно сделать специальное отверстие и вывести вверх трубу.

Подойдет пластиковая труба диаметром не менее 100 мм. Сверху ее необходимо накрыть специальным дефлектором, чтобы предотвратить проникновение осадков в сточные воды.

Стояк и вентиляционная система

Помимо непосредственно стояка, конструкция также должна иметь вентиляционный выход, поэтому правила установки этого элемента системы выглядят следующим образом:

Как показывает практика, оптимальным местом для установки стояка является санузел, поскольку это позволяет максимально сократить расстояние между стояком и унитазом.
На центральной трубе стояка обязательно должен иметься ревизионный люк, через который при необходимости осуществляется прочистка системы. Люк желательно устанавливать на каждом этаже.
Конструкцию необходимо оборудовать шумоизоляцией

В качестве решения данной проблемы хорошо выступает минеральная вата или гипсокартонная обшивка.
Вентиляция – это крайне важно для канализации, и стояк позволяет обеспечить доступ воздуха в систему. Для этого верхняя часть стояка выводится над кровлей или под крышу

Отверстие трубы стоит закрыть дефлектором, чтобы предотвратить попадания в нее различной грязи.

Внутренняя канализационная система

Прокладка канализации в частном доме

Внутренняя канализация для частного дома как правильно установить?Внутридомовая канализационная сеть включает в себя одну или несколько центральных вертикальных труб, или стояков, к которым подходят горизонтальные трубы меньшего диаметра. По ним сточная вода движется самотеком или под действием циркуляционного насоса от умывальников, ванной, унитаза и т. д. После стояка хозяйственно-бытовые отходы перетекают в трубы еще большого диаметра, которые соединяются либо с центральной канализационной системой, либо с частной домовой системой сбора, а возможно, и обработки сточных вод.

Виды и способы водоснабжения частного дома

С позиции зависимости источника водоснабжения от внешних факторов можно выделить два принципиально разных вида доставки воды к пользователю:

Централизованное водоснабжение дома

По сути, то же автономное, но в пределах региона. В данном случае пользователю нет необходимости заботиться об обустройстве источника поступления воды. Достаточно подключится (врезаться) к центральной водопроводной магистрали.

Подключение дома к центральному водоснабжению

Все действия сводятся к поэтапному выполнению ряда требований, в числе которых:

обращение в региональную коммунальную организацию МПУВКХ КП «Водоканал» (Муниципальное предприятие «Управление водопроводно-канализационного хозяйства»), которая контролирует центральную магистраль;

получение технических характеристик врезки. Документ содержит данные о месте присоединения системы труб пользователя к магистрали и глубине ее залегания. Кроме того, там указан диаметр труб магистрали и соответственно, указания к выбору домашней разводки труб. Здесь же указывается показатель давления воды (гарантированный напор воды);

получить смету на подключение, которая разрабатывается коммунальной или же подрядной организацией;

проконтролировать выполнение работ. Которые также обычно выполняются УПКХ;

выполнить тестирование системы.

Преимущества центрального водоснабжения: удобство, простота.

Недостатки: колебание напора воды, сомнительное качество поступающей воды, зависимость от центральных поставок, высокая стоимость воды.

Автономное водоснабжение дома

Самостоятельно обеспечить водоснабжение дачи, частного или загородного дома можно при использовании автономного водоснабжения. По сути, это комплексный подход, который включает в себя мероприятия, по монтажу системы водопровода начиная с обеспечения источника поступления воды, заканчивая ее отводом в канализацию.

доставка воды: привозная, грунтовая, из открытого источника;

подача к точкам потребления: самотек, с помощью насоса, с обустройством насосной станции.

Следовательно, в обобщенном виде можно выделить две схемы водоснабжения: самотёчная (накопительная емкость с водой) и автоматическая подача воды.

Использование емкости (бака для воды)

Суть схемы автономного водоснабжения дома состоит в том, что в бак подается вода с помощью насоса или заливается вручную.

Вода к пользователю поступает самотеком. После того, как всю воду из бака используют, его снова набирают до максимально возможного уровня.

Самотечная система водоснабжения — схема подачи воды из накопительного бака

В пользу этого способа говорит его простота, он подходит в том случае, если вода требуется время от времени. Например, на даче, которую посещают не часто или в подсобном помещении.

Такая схема устройства водоснабжения, несмотря на простоту и дешевизну, слишком примитивна, неудобна и к тому же создает значительный вес на межэтажное (чердачное) перекрытие. Как следствие, система не нашла широкого распространения, больше подходит как временный вариант.

Использование автоматической системы подачи воды

Схема автоматического водоснабжения частного дома

Данная схема демонстрирует порядок функционирования полностью автономной системы водоснабжения частного дома. Вода в систему и к пользователю подается с помощью системы составляющих.

Именно о ней и поговорим более подробно.

Реализовать полностью автономное водоснабжение частного дома можно своими силами путем реализации одной из схем. На выбор предлагается несколько вариантов устройства:

1. Вода из открытых источников

Важно! Вода из большинства открытых источников не пригодна к употреблению. Ее можно использовать только для полива или других технических нужд

Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения»

Общая схема подачи воды

Чаще всего водоснабжение частного дома с водой из уличной скважины организовывается по следующей общей схеме:

На участке возле коттеджа обустраивается скважина с погружным насосом и кессоном сверху.
Траншейным способом от нее в дом прокладывается водовод под землей.
В здании к этой трубе подключается гидроаккумулятор с поплавком, управляющим скважным насосом.
От накопителя делается отвод с запорным краном и насосной станцией обеспечения подкачки воды в трубопровод ХВС по коттеджу.
При необходимости собирается контур фильтрования и водоподготовки с обводным байпасом.
Делается разводка труб подачи воды до сантехники в ванной, туалете и кухне.
Для горячего водоснабжения отдельно устанавливается бойлер.

Общая схема

Для питья воду из скважины практически во всех регионах России рекомендуется пропускать через фильтры. В одних случаях достаточно грубой очистки от механических примесей, а в других потребуется монтировать системы очищения от железа и снижения жесткости или кислотности. Причем точно определить необходимый набор фильтров получится только по результатам лабораторного анализа.

Если гидроаккумулятор поставить не в кессоне или подвале, а на чердаке, то от подкачивающей насосной станции можно отказаться. При такой верхней разводке вода до сантехнических приборов по водопроводным трубам будет течь самотеком.

По срокам монтажа скважина на приусадебном участке делается за пару дней. Однако прежде чем начинать бурить, необходимо грамотно рассчитать необходимое оборудование и оценить возможности водоносного пласта. В идеале надо предварительно произвести разведывательное бурение. А потом еще и подготовить проект всей системы обеспечения дома водой. Ошибки здесь легко могут привести к загрязнению водоносного горизонта.

Проектируемое водоснабжение

Противопожарные мероприятия

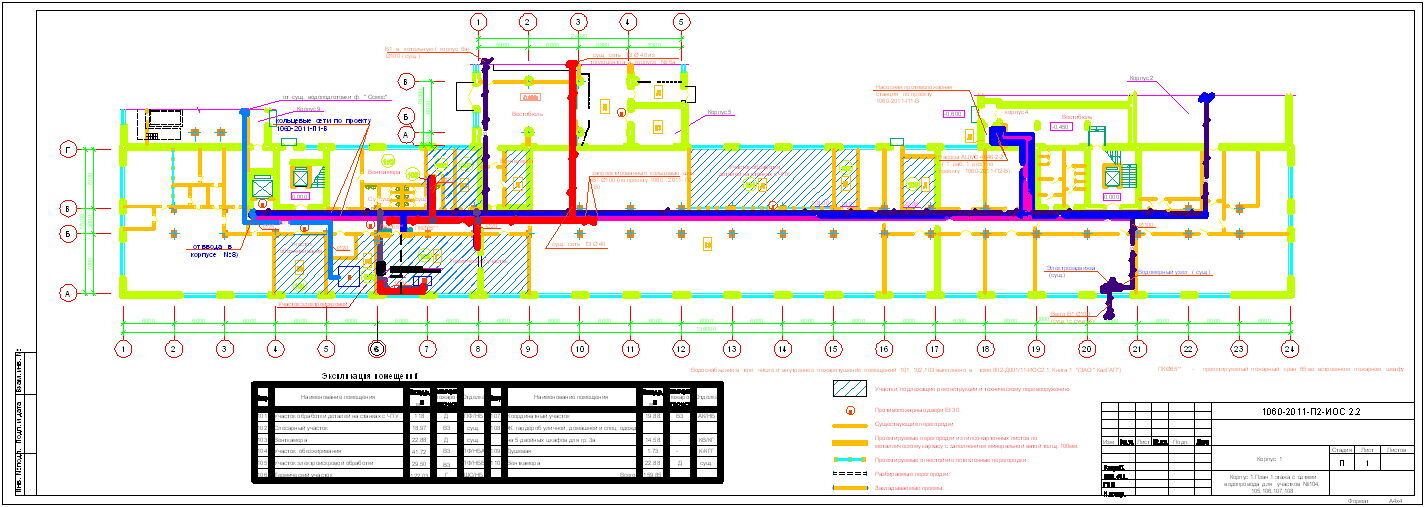

Проектом рассматриваются следующие корпуса:

Корпус №1: общим строительным объёмом 46,458 тыс.м3 ; степень огнестойкости – II; категория здания по пожарной опасности – В; класс пожарной функциональной опасности – Ф5, класс конструктивной пожарной опасности – С0.

Корпус №9: общим строительным объёмом 31,50 тыс.м3 ; степень огнестойкости – II; категория здания по пожарной опасности – В; класс пожарной функциональной опасности – Ф5, класс конструктивной пожарной опасности – С0.

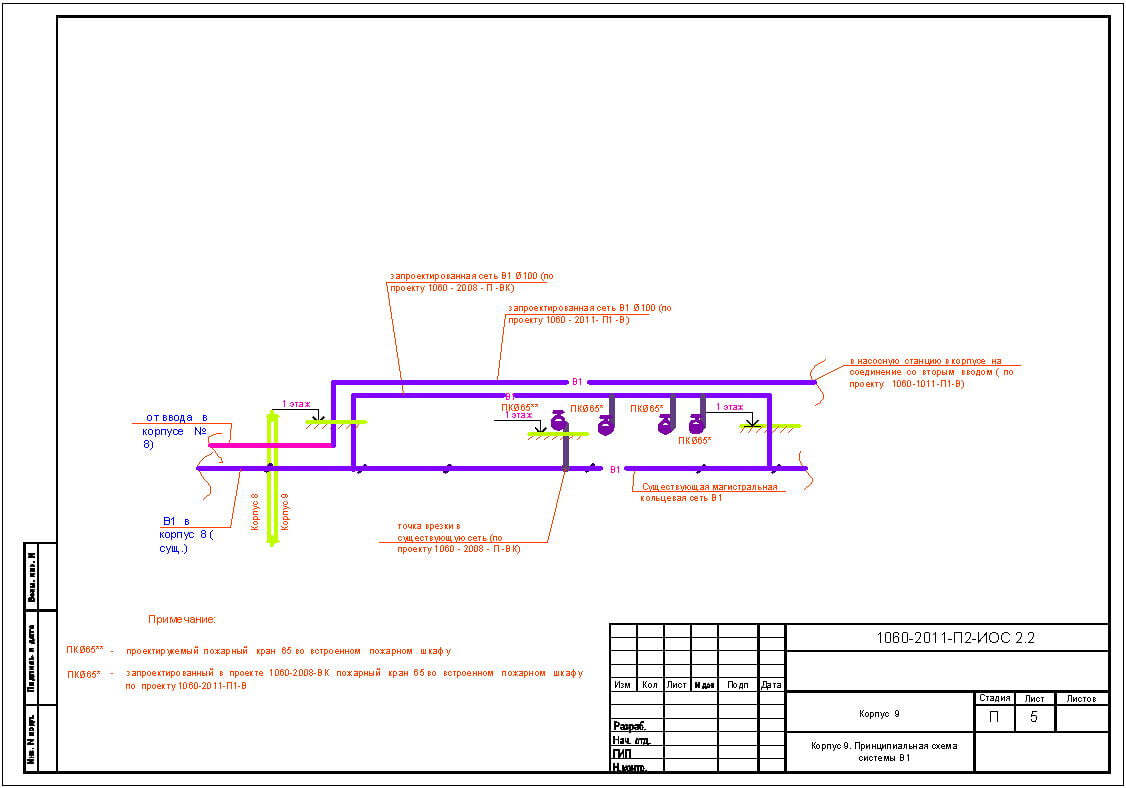

Внутреннее проектируемое пожаротушение в корпусах 1 и 9 в соответствии с пунктом 4.1.1 и таблицей 2 СП 10.13130.2009 «Внутренний противопожарный водопровод» составляет – 2 струи по 5,0 л/c, уточнённый расход в соответствии с таблицей 3 СП 1.13130.2009 — 10,4 л/с (2 струи по 5,2 л/с).

Требуемый напор на нужды пожаротушения от пожарных кранов для рассматриваемых в программе участков в корпусах 1 и 9 составляет:

Нтр= Нgeom+ΣНtot,l +Нf =3,55+7,0+19,9= 30,45 м вод. ст (рассматриваются участки на 1 этаже).

Требуемый напор на нужды внутреннего пожаротушения корпусов 1 и 9 ( пожарные краны на отм. 16,700 ) обеспечивается от ранее запроектированных в проекте 1060-2011-П2-В пожарных насосов марки АЦМС 4046-2-2 (1 раб. 1 рез.) .Насосная станция запроектирована в корпусе №4; имеет выход наружу и выгорожена противопожарными перегородками и перекрытиями с пределом огнестойкости REI 45.

Для внутреннего пожаротушения рассматриваемых в программе участков данным проектом предусматривается установка дополнительных пожарных кранов Ø65.

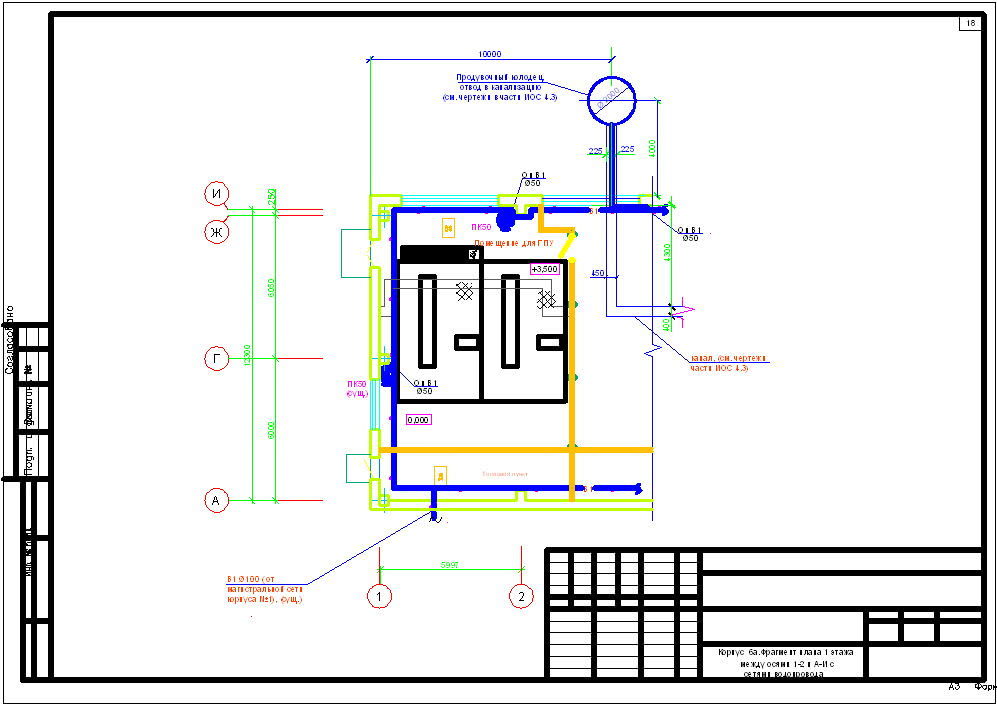

Для внутреннего пожаротушения помещения ГПУ (в помещении котельной в корпусе 6а) дополнительно к существующим пожарным кранам Ø50мм в котельной запроектирован 1 новый пожарный кран Ø50мм.

Пожарные краны устанавливаются в пожарных шкафах. Пожарные шкафы на путях эвакуации (лестничные клетки и коридоры) выполняются встроенными.

Проектом предусматривается установка в местах пересечения пластмассовыми трубами перекрытий, противопожарных стен и перегородок противопожарных муфт.

Наружное пожаротушение составляет 30 л/с (в соответствии с гл. 5 и табл. 3 СП 8.13130.2009) и осуществляется от существующих пожарных гидрантов.

Схемы разводки водопровода

Разводка водопровода может проводиться двумя способами — с последовательным и параллельным подключением. Выбор схемы водоснабжения зависит от количества проживающих, периодического или постоянного пребывания в доме или от интенсивности использования водопроводной воды.

Существует также и смешанный тип разводки, при котором смесители подключают к водопроводной системе через коллектор, а остальные сантехнические точки и бытовые приборы присоединяют методом последовательного подключения.

Схема #1. Последовательное (тройниковое) подключение

Представляет собой поочередное подведение труб от стояка или водонагревателя к сантехническим устройствам. Сначала отводят общие трубы, а затем с помощью тройников ведут ветки к местам потребления.

Такой способ соединения более экономичный, для его выполнения требуется меньшее количество труб, фитингов, он простой в монтаже. Разводка труб при тройниковой системе более компактна, ее легче спрятать под отделочными материалами.

При последовательной схеме подключения трубопровода с горячей водой дискомфорт особенно ощутим — температура воды резко меняется, если водопроводом пользуются сразу несколько человек

Но последовательное подключение больше подойдет для муниципальных квартир, для домов с периодическим проживанием или с малым количеством жильцов. Оно не может обеспечить равномерное давление в системе при ее одновременном использовании несколькими пользователями — в самой удаленной точке напор воды будет резко изменяться.

Кроме того, при необходимости проведения ремонта или подключения сантехнического прибора придется отключать весь дом от водоснабжения. Поэтому для частных домов с высоким потреблением воды и постоянным проживанием лучше выбирать схему с параллельной разводкой водопровода.

Схема #2. Параллельное (коллекторное) подключение

Параллельное подключение основывается на подведении отдельных труб от главного коллектора к точкам водозабора. Для холодной и горячей магистрали устанавливают свои коллекторные узлы.

Такой способ требует прокладывания большого количества труб и соответственно создает трудности при их маскировке. Но зато каждая точка водоразбора будет иметь стабильный напор воды, а при одновременном использовании нескольких сантехнических приборов изменения напора воды будут незначительными.

Коллектор — это устройство с одним вводом для воды и несколькими выводами, количество которых зависит от числа сантехнических узлов, бытовой техники, использующей для работы водопроводную воду.

Коллектор для холодной воды монтируют ближе к вводу трубы в дом, а для горячей — на выходе ее из водонагревателя. Перед коллектором устанавливают очистной фильтр и регулирующий давление редуктор.

Каждый вывод из коллектора снабжается запорным вентилем, который позволяет отключить конкретную точку водозабора, при этом другие выводы будут работать в штатном режиме. Кроме того, каждый из них их можно оборудовать регулятором, чтобы поддерживать определенное давление для отдельных приборов

Оборудование и материалы

Многие задаются вопросом, как сделать водопровод своими руками. Это вполне по силам каждому, у кого есть желание разобраться в его устройстве.

Подбор оборудования осуществляется после определения источника. Для подключения к центральному водопроводу достаточно труб и перекрывающих кранов. В месте подключения желательно установить колодец, но можно обойтись и без него. Определяется это техническими условиями, выдаваемыми водоканалом.

В случае автономного варианта схема водоснабжения значительно усложняется. Потребуется различное оборудование, для подъема и очистки.

Насосное оборудование

Для подачи воды применяется погружной или поверхностный насос. Поверхностные насосы гораздо дешевле погружных и можно приобрести сразу с гидроаккумулятором, называется эта установка – насосная станция. Их легко обслуживать, а обсадная труба скважины может быть небольшого диаметра, достаточного для прохождения водозаборного шланга с наконечником-фильтром.

Насосные станции подходят для забора воды из поверхностных источников. Так же их устанавливают, если напор в центральном водопроводе очень низкий и не устраивает потребителя.

Если глубина до поверхности воды в скважине (колодце) более 5 метров, то выбор, однозначно остается за погружным (глубинным) насосом.

При выборе насоса учитывается:

высота подъема воды (напор) от глубины нахождения насоса до самой верхней точки водоразбора в доме;
необходимый часовой расход (литр/мин.), с учетом количества пользователей;
диаметр насоса, с учетом диаметра обсадной трубы скважины:
тип насоса: вибрационный, вихревой, скважинный, центробежный (последние 3 насоса – разновидность центробежного).

Вибрационные насосы недорогие, но их не рекомендуется применять в скважинах, из-за создаваемой в окружающей среде вибрации, пригоден только в колодцах. Самым надежным выбором является вихревой насос. У него наименьшие требования к чистоте воды.

Важно: в каждом конкретном случае, с учетом типа скважины, чистоты воды, глубины подъема, правильный выбор может сделать, только специалист, имеющий опыт эксплуатации насосов в данной местности.

Гидроаккумулятор

Для каждого электродвигателя самым тяжелым моментом является пуск в работу. Повышенные токи в 7 раз, малый крутящий момент, пуск под нагрузкой, все это значительно сокращает срок его службы. Чтобы насос не запускался часто, из-за стакана воды, минутного мытья рук, спуска в унитазе, утечек в сети и по прочим мелочам, обязательно устанавливается гидроаккумулятор.

И чем больше объем бака, тем лучше для насоса. Как, впрочем, и для пользователей, на случай отключения электроэнергии

Его установка обязательна, а исправное состояние очень важно

Объем гидроаккумулятора для водоснабжения определяется по специальному расчету. Упрощенно, можно выбрать по производительности насоса в минуту, если насос подбирался с учетом числа пользователей. Полученный результат, это минимальный объем. Если место позволяет установить бак большего объема, стоит взять на пару размеров больше. Размерность баков у каждого производителя своя. Данный ряд, служит для примера, объем указан в литрах: 8, 10, 12, 18, 25, 30, 35, 40, 50, 60, 80, 100 и более.

Нужно иметь в виду, что полезный объем бака, то есть объем воды, который он отдаст, при выключении питания, всего 1/3 от его объема. Это при условии, что воздушная камера, имеет давление в свободном состоянии, на 0,2 бара ниже, чем давление выключения насоса. Хозяева закачивают воздух выше этой величины, следовательно, отдаст бак еще меньше.

Накопительные баки для воды

По сути, это тот же гидроаккумулятор, только гораздо больших размеров. Если гидроаккумулятор служит для защиты насоса от частых включений, то накопительный бак-аккумулятор, служит еще и для создания резервного запаса воды. Но не стоит обольщаться, бак в 500 литров, сможет отдать полезной воды не более 225 литров, при правильном давлении в воздушной камере.

Поэтому проще и дешевле установить простой бак, необходимого объема, но брать из него воду придется ведром. Можно установить на чердак, но напора будет не хватать, а в зимнее время потребуется позаботиться, чтобы вода не замерзла.

Совет: установив систему автоматического дополнения накопительного бака можно обеспечить бесперебойное водоснабжение дома.

Проектирование системы водоснабжения частного дома от индивидуального источника

Для проектирования автономной системы водопровода необходимо, кроме простых арифметических расчетов подсчета сметы получить данные не только о производительности насосного оборудования, но и о возможностях источника обеспечить дом необходимым количеством воды.

На начальном этапе проектирования проводятся замеры глубины залегания горизонта поверхностных вод и горизонта основного водоносного слоя. Рассчитывается суточный дебит скважины или колодца. Проводится просчет максимального и минимального потребления воды в доме.

После получения начальных данных, определяется (в случае если не было определено ранее) место в котором будет оборудован источник водоснабжения и параллельно проектируется место, где будет расположен септик или резервуар для сбора стоков.

Просчитывается расстояние от источника водозабора до крайней точки установки крана водопровода и проводятся расчеты мощности насосного оборудования.

В процессе определения типа насосного оборудования выбирается вариант его установки – для глубинных насосов оборудование кессона над скважиной, для поверхностных насосных стаций место, где планируется его монтаж – в кессоне или в одном из помещений дома.

Далее проектируется:

Внутренняя разводка труб в доме;
Трасса прокладки труб от кессона к дому;
Выбирается тип насосного оборудования, способ его установки и подключения, схема электропитания;
Места установки сантехнических приборов и способа их подключения к водопроводу;
Метод утепления наружного водопровода и кессона;
Рассчитывается количество необходимых фильтров механической очистки воды и возможность подключения оборудования глубокой очистки воды;
Составляется смета материалов и необходимых работ;
Составляется поэтапный план проведения работ.

При составлении проекта автономного водоснабжения также просчитывается расстояние между источником водоснабжения и септиком, расстояние от септика до границы участка и источника водозабора на соседних участках.

И хотя согласование в местных коммунальных организациях и СЭС такого проекта не требуется, скорее всего, согласовывать его с соседями придется, ведь довольно часто случается так, что коммуникации соседних участков не согласуются по минимально допустимым санитарным нормам расположения, что может привести не только к конфликтам, но и более тяжелым последствиям – загрязнения стоками источников водоснабжения.

3 этап. Демонтаж старого водопровода.

Если в вашей ванной комнате все еще имеется старый непригодный водопровод, то нужно заняться его демонтажем. Сделать это не сложно, если перекрыть основной водяной стояк в квартире. Но не стоит спешить и заниматься «разрушениями», лучше сделать все аккуратно, т.к. резкие движения могут повредить.

Сложнее придется в том случае, если есть необходимость менять весь водяной стояк в квартире, т.е. коммуникации «до» главного запорного крана в квартире. В этом случае без услуг ЖЭУ не обойтись, т.к. придется на некоторое время перекрывать водяной стояк в доме. Достаточно просто позвонить в вашу управляющую компанию и спросить к кому обратиться по поводу перекрытия стояка на время ремонта.

Выводы и полезное видео по теме

Ролик #1. Разводка системы ХВС и ГВС в двухэтажном доме:

Ролик #2. Особенности монтажа ГВС и ХВС в доме:

https://youtube.com/watch?v=D8bGtKQaKNE

Ролик #3. Как компактно смонтировать коллекторный узел:

Провести монтаж разводки в собственном доме можно самостоятельно, но чтобы избежать неприятных последствий от непрофессионально выполненных работ, лучше попросить специалиста помочь спроектировать систему. Советы профессионала помогут избежать ошибок, лишних трат и переделок.

У вас появились вопросы в процессе ознакомления с материалом? Хотите поделиться личным опытом или сообщить интересные сведения по теме? Комментируйте, пожалуйста, в расположенном под текстом статьи блоке.

Водоснабжение частного дома: различные варианты, их плюсы и минусы
