Провод пв-3: особенности, характеристики, гост

Основные параметры

Технические характеристики указывают на то, что провод ПВ-3 стойкий к влиянию влаги, конденсата или пара. Так как диапазон рабочих температур составляет от +60 до -70 °С, то его применяют в экстремальных условиях, прокладывают в банях и ванных комнатах.

Провод замечательно борется с плесенью и различными механическими воздействиями. Также технические характеристики устройства дают особое преимущество изделия перед другими. Например, провод ПВ-3 не горит, он просто плавится. Оболочка изоляции плавится, но не пропускает искры за пределы зоны повреждения, даже если поверхность влажная.

Провод ПВ–3 часто применяется в качестве кабеля заземления, его наружный диаметр подбирается согласно требованиям и запросам ПУЭ. Срок эксплуатации изделия – до 15 лет. Продается мотками, максимальная величина которого 100 метров.

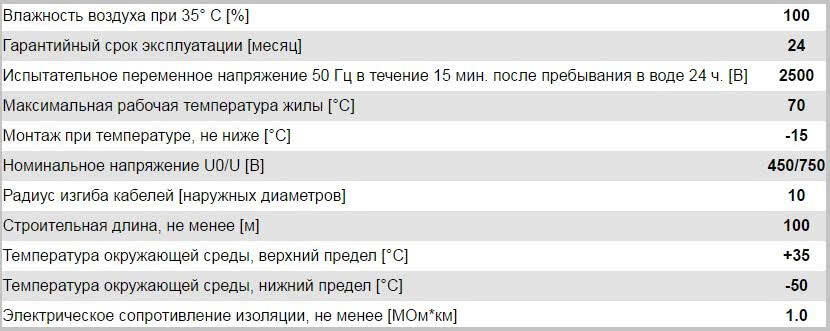

На фото ниже представляются прочие технические характеристики ПВ-3 и таблица сечений:

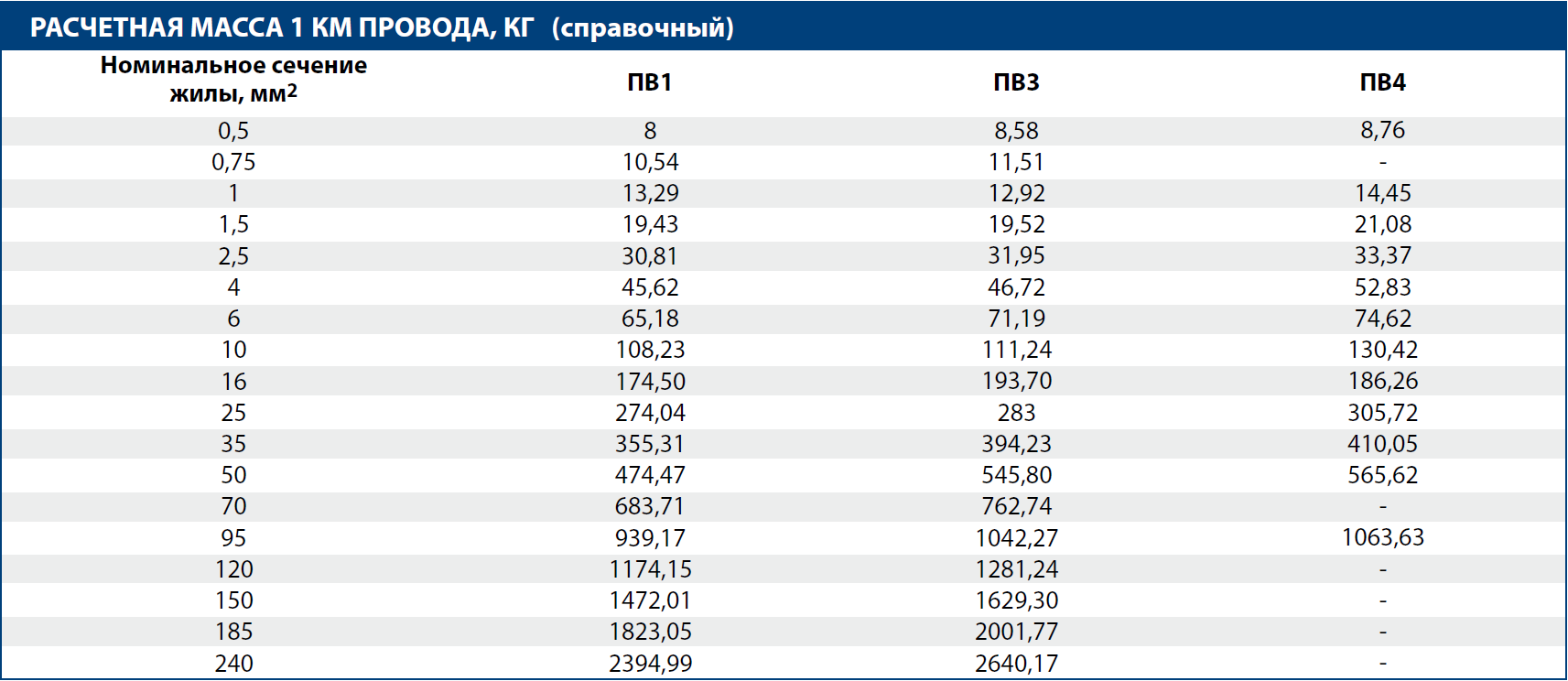

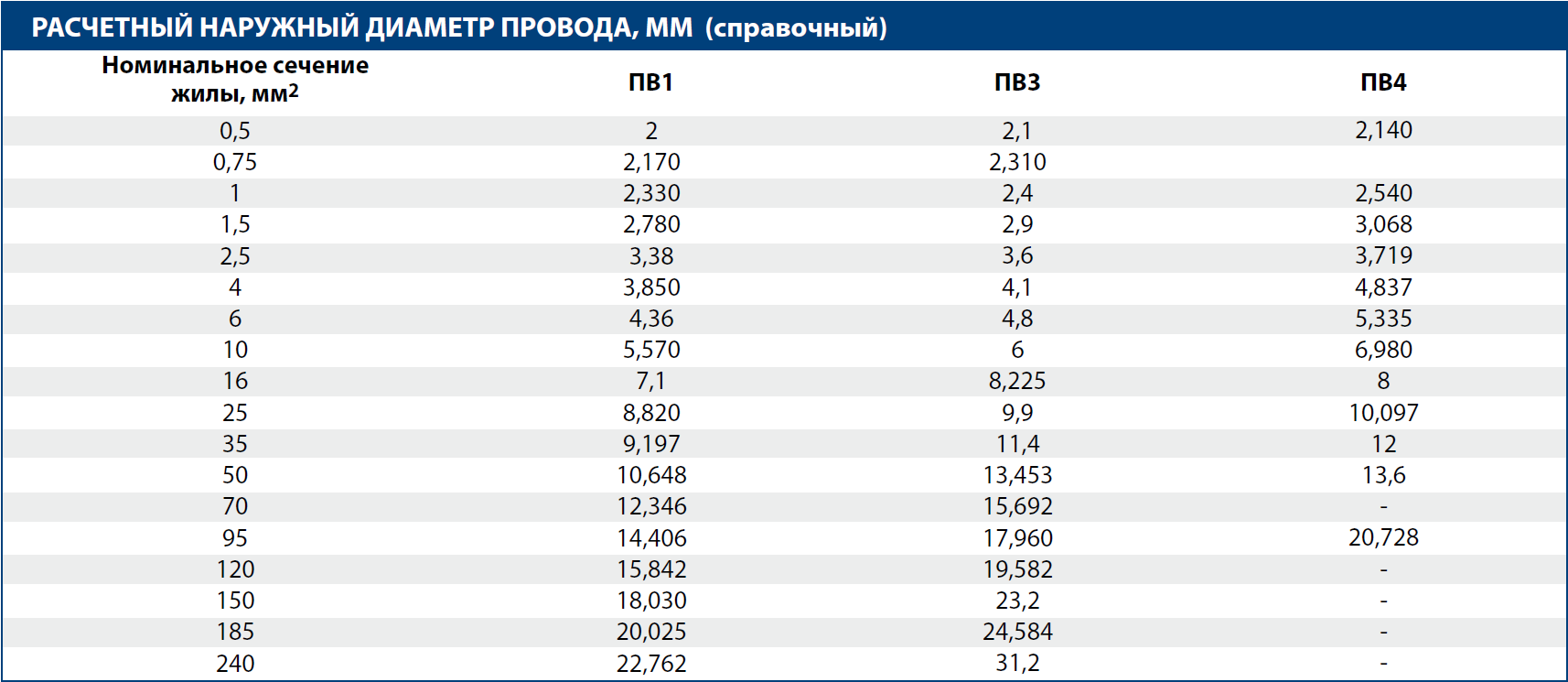

Наружный диаметр, сопротивление изоляции и масса 1 км провода:

Допустимые токи:

Технические характеристики указывают, что основное отличие изделия от других марок заключается в изоляционном материале. Поливинилхлорид (ПВХ) – это достаточное прочное покрытие. Его тяжело перегрызть грызунам, да и их отпугивает специфический запах, который делается с помощью добавления специального компонента.

Кстати, основные производители провода ПВ–3 популярны по всей стране. К ним относят Московский завод Москабельмет, ООО «Межрегиональная торгово-промышленная компания», НПП «Спецкабель», ООО «ТД Альянс Кабель».

Конструкция кабеля пв 3, маркировка по цветам

Провод по своей конструкции довольно простой (см статью. «Цвета проводов в трехжильном кабеле»). Жила провода состоит из перекрученной тонкой медной проволоки, обернутой цветной поливинилхлоридной изоляцией. В зависимости от назначения используются различные цветовые раскраски:

1. синий, голубой – нейтральный/ноль
2. желтый, желтый с зелеными полосками – заземление/земля
3. черный, белый, красный, коричневый, любой цветной, кроме синего и желтого – фаза

Чем больше количества медной проволоки в проводнике, тем более гибкий проводник. ПВ-6 более гибкий чем ПВ 3.

Технические характеристики провода ПВ 3 (Таблица), как правильно проверить и выбрать

При выборе необходимо в первую очередь руководствоваться характеристиками кабеля, ПВ-3 имеет следующие параметры:

1. максимальная длина – в зависимости от назначения, ограничивается 100м
2. сопротивление изолирующего слоя – 2,25 – 13 к.Ом/км
3. материал жил – медь
4. температура установки – -15гр.С
5. рабочая темпер. – -50 – +35гр.С
6. минимальный срок службы – 15 лет. Фактический до 50 лет.
7. Относительное удлинение – до 50%
8. Термостойкость – до 150гр.С (краткосрочно)
9. Проводимость – в зависимость от диаметра (см. таблицу ниже)

Таблица – технические характеристики провода ПВ 3 (диаметр, масса – вес, сопротивление жил и изоляции)

Более подробно можете прочитать в ГОСТ 22483 “Жилы токопроводящие для кабелей, проводов и шнуров” – ссылка на ГОСТ

Таблица 2 – максимально допустимый ток для провода Пв-3 (при напряжении 220 В)

Важные моменты при проверке в магазине

Обращайте внимание по ГОСТ или ТУ сделан провод, ГОСТ предпочтительнее, потому что ТУ устанавливается производителем, могут быть отклонения по параметрам от стандарта.
Должна быть этикетка на упаковке и маркировка на самом кабеле
Читайте отзывы, выбирайте только проверенных производителей  (о производителях см. далее ↓)

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское
Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок.

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское

Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок.

Маркировка

ПУГВ маркируются производителем нанесением обозначений на ПВХ оболочку беспрерывной цепочкой. Это делается для того, чтобы минимальный отрезок провода длиной до 1 метра был с полноценным обозначением марки изделия. Маркировку наносят методом глубокой печати или горячей штамповкой.

Расстояние между повторяющимися обозначениями марки не должно превышать 500 мм. Маркируют ПУГВ с сечением жил до 6 мм2 цветными полосками или чёрточками на ПВХ изоляции.

Цветовая маркировка

К торцу барабана или самой бухте производитель крепит табличку (ярлык) с перечнем следующих данных:

• товарный знак предприятия, выпускающего проводную продукцию;
• марку изделия с указанием количества проводников в жиле и их сечением;
• длины в метрах;
• вес брутто и нетто, кг;
• месяц и год изготовления;
• ГОСТ;
• отметку ОТК и знак соответствия в сертификате;
• в ярлыке барабана указывают количество кабелей, их длину в метрах, надписи чередуются, разделённые знаком «+», начиная с верхней намотки.

Обратите внимание! Провод ПВ 3 последнее время маркируют буквами ПУГВ. Аббревиатура означает, что это провод установочный, гибкий с виниловой оболочкой. Отчего возникла двойственность названия провода? Ответ довольно прост

Наименование ПВ 3 упоминается ГОСТом 6323-79, который давно утратил своё действие. В новом нормативном документе (ГОСТ 53768-2010) этот же ПВ 3 теперь стал называться ПУГВ

Отчего возникла двойственность названия провода? Ответ довольно прост. Наименование ПВ 3 упоминается ГОСТом 6323-79, который давно утратил своё действие. В новом нормативном документе (ГОСТ 53768-2010) этот же ПВ 3 теперь стал называться ПУГВ.

Механические свойства

Определяют сферу применения, условия эксплуатации:

• Гибкость. Замечательное свойство, повышающее эксплуатационную ценность и эффективность использования. Поперечное сечение каждой проволочки одинаково, количество в наборе определяет степень гибкости. Согласно ГОСТ 22483-77 для провода ПВ 3 диаметр проволок равен 0,79 мм. Для кабелей небольшого сечения диаметр проволоки может составлять 0,53 мм и минимальное количество жилок равно 7, что соответствует четвертому классу гибкости. Сумма площадей разреза жилок составляет номинальное поперечное сечение кабеля, указывается в технических характеристиках. Допустимый радиус изгиба составляет не менее пяти наружных диаметров;
• Прочность. Концепция конструкции проводника в виде троса обеспечивает, кроме гибкости, повышенную механическую прочность, увеличивает способность переносить нагрузки. Материал изоляции, которая может быть двухслойная, позволяет успешно противостоять воздействию разнообразных механических воздействий без потери полезных свойств и разрушения. Линейное растяжение до момента разрушения составляет 150% первоначальной длины, то есть удлиняется полутора раз. Толщина изоляции зависит от диаметра жилы;

Номинальное сечение жилы, ммНоминальная толщина изоляции, мм

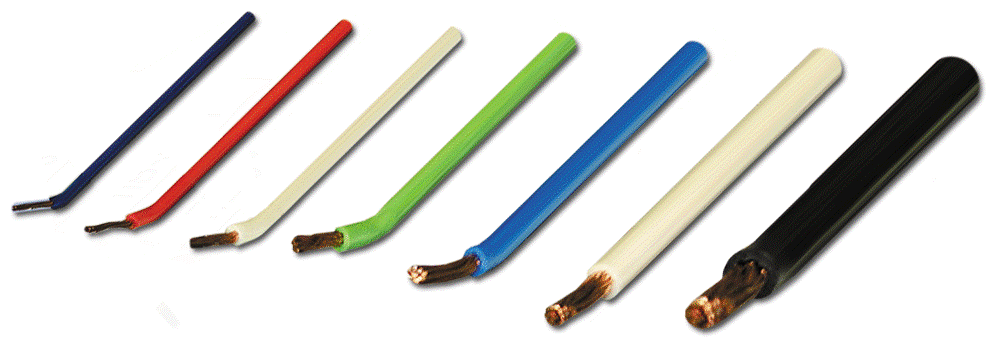

Расцветка

Использование правильного цвета очень важно, должно соответствовать общепринятым нормам. Создает удобство, уменьшает трудозатраты на прозвонку, поиск неисправности монтажникам с ремонтниками, благоприятствует созданию условий безопасности обращения с электричеством

Расцветка определена ПУЭ и европейским стандартом: o Желто-зеленый, желтый или зеленый – предназначен для соединения с контактом «земля», международное обозначение контакта — «РЕ»; o Синий или голубой подключает нейтраль, или «нуль» («N»); o Остальные цвета обозначает «фаза» («L»), выбираются произвольно.

В трехфазных исполнениях принято маркировать фазы:

1. А – белый;
2. В – черный;
3. С – красный.

Цепи постоянного тока пользуются иной маркировкой. Здесь белый, черный это «плюс», красный всегда, остальные по необходимости — «минус»;

Температура. Высокие показатели электрической безопасности обеспечены наличием двух слоев эластичной изоляции из модификатора полихлорвинила. Позволяет безукоризненную эксплуатацию в диапазоне температуры внешней среды -50⁰С — +35⁰С, разрешая длительную работу при нагреве жилы до +70⁰С. Монтаж, для предотвращения образования трещин оболочки, запрещается проводить при охлаждении воздуха ниже -15⁰С.

Сфера применения

Область применения ПВ-3, с одной стороны, достаточно обширна, с другой — очень узка. Все дело именно в том, что это одиночный провод. Он может, согласно ГОСТу, использоваться для электропроводки, освещения, подключения различных установок внутри как жилых, так и нежилых помещений, но именно силовой монтаж удобнее осуществлять кабелями двумя и более числом токопроводящих жил — для однофазных и трехфазных подключений соответственно.

Поэтому в настоящее время одна из основных задач ПВ-3 (ПуГВ) — это подключение заземления, где как раз и требуется одиночный проводник. В некоторых случаях им может подключаться нейтраль. Пучок из нескольких проводов разных цветов можно использовать вместо общего кабеля там, где в первую очередь требуется гибкость. Также его часто используют при сборке силовых шкафов, для подключения автоматов, контакторов и УЗО, в промышленности — там, где по какой-то причине требуются одинарные проводники. При этом подключение провода должно осуществляться только с использованием обжимного наконечника — заостренного или в виде петли, так как в противном случае возможно отгорание провода.

Также он может применяться для создания перемычек.

ПВ-3 имеет ограничение по напряжению — 450 В для переменного либо 1000 В для постоянного тока. Для подключения мощных потребителей применять его рекомендуется с оглядкой, тщательно подбирая подходящее сечение.

При использовании кабель должен быть помещен в гофрированную трубу, кабель-канал либо бронированную оболочку. Укладка в земле или вмуровывание в стену не допускается, т. к. при проведении земляных либо ремонтно-строительных работ он легко может быть поврежден или вовсе перерублен. Защитная оболочка этого вида проводников рассчитана на сопротивление только незначительным механическим воздействиям.

Монтаж открытым способом с закреплением скобами разрешен как временная мера, но не более того. На открытом воздухе, в том числе методом протягивания, не применяется. Во-первых, он не относится к самонесущим, во-вторых, поливинилхлорид постепенно разлагается под действием прямых солнечных лучей.

При наличии дополнительного оборудования провод может использоваться как ТЭН — для отогрева замерзших водопроводных труб, и тому подобного.

Основное его достоинство — легкость и гибкость. Минимальный радиус изгиба — 10 наружных диаметров, или ровно 90 градусов.

Данный тип провода умеренно стоек к огню. При одиночной прокладке горения не поддерживает, при коротком замыкании — плавится, но не распространяет огня. Тем не менее к огнестойким проводам ПВ-3 не относится и в зонах повышенной взрыво- и пожароопасности использоваться не может.

Часто задаваемые вопросы

Вопрос №1. Как выбирается сечение кабеля?

Размер сечения пропорционален свойствам провода выдерживать заданные нагрузки. Самыми популярными разновидностями являются сечения: 0,75; 1,5; 2,5; 4,0; 6,0; 10

Также стоит обращать внимание на материал жилы. Алюминиевый кабель по сравнению с медным имеет низкую проводимость, поэтому сечение выбирают на единицу больше, чем для медного. Вопрос №2. Что лучше? Провод на основе алюминия или меди?

Вопрос №2. Что лучше? Провод на основе алюминия или меди?

Алюминий дешевле по сравнению с медью. Кабеля алюминиевые имеют слабую электропроводность, меньшую прочность, быстро ломаются при перегибе. Также алюминий при взаимодействии с воздухом быстро окисляется. Медь считается конструктивно верным и надежным решением по сравнению с алюминием.

Вопрос №3. Какой провод лучше: гибкий или жесткий?

• Жесткий провод –это моножильный кабель.
• Гибкий провод – многожильный кабель.

Жёсткая разновидность кабелей как правило применяется для укладки в грунт, монтаже в стенах. Гибкий же применим при работе с механизмами, приборами, станками, которые могут перемещаться. Концы гибкого кабеля перед подключением, требуют специального обжатия и установки трубных коннекторов. Жесткие – такой процедуры не требуют. Для подключения устройств освещения, рекомендуются к использованию жесткие провода. Световое оборудование может часто подвергаться замене, а гибкий кабель не так склонен к переломам в отличии от жесткого.

Вопрос №4. Какая изоляция должная быть?

Величина изоляции сказывается на продолжительности службы кабеля. Одинарная изоляция позволит проводу прослужить 10-15 лет, двойная – около 30. Защитное покрытие изготавливается из различных материалов, таких как:

• пластик;
• стекло;
• сталь.

Специалисты, обслуживающие и проводящие ремонт кабелей, разделяют понятия – оболочка и изоляция.

• Изоляция – защитное покрытие на токоведущие фрагменты кабеля.
• Оболочка – защитное покрытие, накладываемое уже поверх изоляции.

Провод ПуВ (ПВ1)

Провод установочный и бытовой

Установочный изолированный провод ПуВ выполнен в соответствии с ТУ 16-705.501-2010, используется для электроустановок в электросетях переменного тока, U=450/750 В. Продукция сертифицирована, стандартизирована, по техническим и эксплуатационным параметрам отвечает международным нормам МЭК.

Конструкция

• Электропроводящая жила выполняется из медной проволоки первого, второго, пятого класса, изготовленной с технологией отжига (соответствует ГОСТу 22483-77).
• Изоляционное покрытие накладывается на жилы, расположенные в параллельных плоскостях.
• Для придания проводу цилиндрической формы, в оболочке из поливинилхлорида междужильные промежутки заполнены.
• Изолирующий материал – поливинилхлоридный пластик разных расцветок, которые обозначается определенной маркировкой.

Область применения

Установочные кабели ПуВ распределяют электрическую энергию в электросетях переменного тока Uном=450/750В, fном=400Гц, постоянного – 1000 В, используются для подключения электростанков, агрегатов, внутренних установок и другого промышленного оборудования, оборудования осветительных силовых цепей. Обеспечивает длительную работу в производственной сфере.

Характеристики

• Минимально допустимая температура прокладки -15°С.
• Допускается продолжительный нагрев не выше t=+70°С.
• Исполнение: климатический класс УХЛ, 2-ой категории (по ГОСТу 15150-69).
• Не выделяет продуктов горения. Не горит в случае, если выполнен одиночный монтаж. Класс ПО 01.8.2.5.4.
• Диапазон эксплуатационных температур от -50°С до +65°С, влажности при t=+35°С – 100%.
• Производственная длина >100 м.
• Гарантия на эксплуатацию (с момента ввода) — 3 года.
• Изгибание более:

— ПуВ, ПуВВ – 10 диаметров

— ПуГВ, ПуГВВ – 5 D.

Характеризуется длительным эксплуатационным периодом (свыше двадцати лет) в нормальных условиях.

Преимущества и недостатки провода ПВ 3

Как и у любого проводника, у ПВ 3 есть свои плюсы и минусы. Положительные стороны:

• Проводник обладает средним уровнем гибкости, чего вполне хватает для решения многих задач по укладке, где ПВ 1 и ПВ 2 показали бы себя плохо.
• Отличная устойчивость к воздействию внешних факторов благодаря изоляционному слою и поливинилхлорида. Проводу в не попорченной изоляции не страшна вода, влага, плесень или перепад температур.
• Наличие в изоляции антипиренов — специальных веществ, которые тушат сами себя. Если провод загорится из-за пожара, то его изоляция не начнет гореть и будет препятствовать распространению пламени.
• Низкая стоимость. Провод ПВ 3 достаточно дешев по сравнению со своими аналогами, что делает его еще более привлекательным на рынке кабельно-проводниковой продукции.
• Проводнику не страшны грызуны. Это возможно благодаря тому, что изоляция пропитана специальным веществом, отпугивающим насекомых и мышей.

Провода ПВ-3, ПВ-1, ПуГВ Среди недостатков провода выделяются следующие:

• Один слой изоляционного покрытия.
• Механическая память жилы. Если кабель долго лежал скрученным при использовании, то разгибать его не рекомендуется.

Хранение ПВ 3 в бобинах

Медный кабель ПВ-1 (ПуВ) и ПВ-3 (ПуГВ)

Установочные медные кабели ПВ 1 (ПуВ) и ПВ 3 (ПуГВ) предназначены для подключения электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, для распределения и подключения устройств в щитах и шкафах, подключения и монтажа машин механизмов и станков на номинальное напряжение до 450В (для сетей до 450/750В) частотой до 400Гц или постоянном напряжении до 1000В.

Климатическое исполнение ОМ и ХЛ. Категория размещения 2 по ГОСТ 15150.

	Установочный кабель ПВ-1 (ПуВ)
	Установочные кабели ПВ-3(ПуГВ)
	Установочные кабели ППВ

Конструкция

1. Токопроводящая жила для ПВ 1 (ПуВ), ППВ – медная проволока (однопроволочная, сплошная жила).
2. Токопроводящая жила для ПВ 3 (ПуГВ), ПВ 4 – медные проволоки (многопроволочная, гибкая).
3. Изоляция — ПВХ пластикат.

Установочный медный кабель ПВ 1 (ПуВ) имеет сплошную однопроволочную медную жилу в одинарной изоляции из ПВХ пластиката и предназначен для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для фиксированного монтажа электрических цепей и оборудования.

Установочный медный кабель ПВ 3 (ПуГВ) имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны изгибы проводов. Установочный медный кабель ПВ 4 имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны частые изгибы проводов. Установочный многожильный медный кабель ППВ имеет сплошные однопроволочные медные жилы и предназначен для негибкого фиксированного монтажа электрических цепей и оборудования.

Технические и эксплуатационные характеристики

Провода стойки к синусоидальной вибрации, акустическому шуму, механическим ударам одиночного и многократного действия, линейному ускорению, пониженному и повышенному атмосферному давлению, плесневым грибам.

Изоляция проводов стойка к растрескиванию при температуре +1500С и деформации при температуре +700С.

Установочные кабели соответствуют требованиям ГОСТ 6323-79

Часто задаваемые вопросы

Вопрос №1. Провода в двойной изоляции легко укладываются в штробы, эти приходится протягивать каждую жилу в отдельности как ускорить процесс?

Можно через равные промежутки одеть отрезки кембрика на пару или несколько проводов, зафиксировать их в жгут изолентой.

Вопрос №2. Без двойной изоляции провод будет выдерживать в штробе и распределительной коробке заявленную нагрузку по сечению, короткого замыкания не будет?

На токовые нагрузки изоляция не влияет, только сечение провода, в других марках типа ПУНП провода разной полярности также прокладываются вместе с одним изоляционным слоем. Второй общий, внешний предполагается как защита от влаги и механических ударов.

Вопрос №3. Можно проложить осветительную сеть проводом ПУВ на тросике по воздуху под открытым небом?

В целях безопасности лучше провод продеть через ПВХ трубку и закрепить его к тросику пластиковыми жгутами одноразового пользования с замком, фиксирующим натяжку.

Вопрос №4. Какого сечения провод использовать для розеточных сетей?

Все зависит от мощности приборов подключаемых к розеткам, обычно для утюга холодильника, телевизора прокладывают 2.5 мм2. Для более мощных нагревательных приборов, бойлера, электроплиты и других используют 4 – 6 мм2 . Для более детального рассмотрения вопроса по выбору сечения требуется отдельная тема. Есть таблицы выбора сечения проводов по мощности потребляемой электроприборами.

Вопрос №5. Прокладывать ПУВ в штробах и кабельканалах частного дома неудобно, без общей оболочки жилы расползаются, где его применение наиболее эффективно?

ПВ-1 очень активно используется для сборки схем в распределительных шкафах, подключаются приборы учета, узо, автоматические выключатели.

Пример сборки схемы в распределительном шкафу

На промышленных объектах собираются в шкафах схемы с элементами управления, соединяются контакты трансформаторов, магнитных пускателей и других элементов.

1. Применение, технические характеристики и монтаж провода РКГМ
2. Провод СИП: назначение, технические характеристики, монтаж
3. Технические характеристики провода ПРКА
4. Провод ПВ-3: технические характеристики, область применения, производители
5. Типы и направления использования шинопроводов + особенности их монтажа

Расшифровка и конструкция провода ПВ3

И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.

Расшифровка аббревиатуры ПВЗ

Провод с медной жилой ПВ3 используется уже очень давно и изготавливался согласно ГОСТа 6323 – 79. Но не так давно вышел новый ГОСТ Р 53768 – 2010, согласно которого старое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы рассмотрим оба варианта обозначения данного провода.

Расшифровка названия провода ПВ3

• Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
• Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
• Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
• Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.

Расшифровка названия провода ПуГВ

Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:

Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.

Номинальные сечения различных типов проводов

Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.

Токоведущая жила выполненная из нескольких скрученных проволок

Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.

Класс гибкости проводов

Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм

Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.

Типоразмеры провода ПВ3

Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2.

Толщина изоляции у проводов различных сечений

Кроме токоведущей жилы у нас имеется изоляция

Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм
При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.

Цветовой ряд проводов ПВ3

Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов
Причем не только одноцветную, но и многоцветную. Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.

Инструкция по выбору кабеля

Выбор материала. Самые распространенными являются медь и алюминий. Медь обладает лучшей проводимостью, а также не подвергается коррозии. Алюминий мягкий материал, в сильных изгибах кабелей происходит быстрый излом. При соприкосновении с воздухом алюминий быстро окисляется, на поверхности образуется окисная плена. Такая пленка плохо пропускает токовый сигнал, и обеспечивает ненадежный контакт.

Размер сечения. Определяющий параметр сечения – диаметр (d). При малых величинах тока медную жилу используют диаметром более 1мм2, алюминиевую – 2 мм2. При работе с большими величинами тока, диаметр выбирается исходя из мощности сети. Подбор диаметра, производится согласно табл. 3, учитывая прокладку кабеля через трубу либо открыто.

Таблица 4. Выбор размера кабеля при различных видах монтажей кабеля

Выборки марки. Маркировка характеризует свойство кабеля, а именно:

• материал жил, проводящих ток;
• уровень гибкости;
• изоляцию.

Используют следующие обозначения:

1. Первый символ –материал жилы, если данный символ отсутствует, значит жила – из меди.
2. Второй символ – провод;
3. Третий указывает на изоляционный материал.

Основные параметры ПВ

Чаще всего в сетях менее 1000 В используются модели проводников с медными жилами и изоляцией из поливинилхлорида и поэтому обозначаемые как «ПВ» с добавлением цифры из интервала от 1 до 4.

Различные марки ПВ3

Цифры указывают на такие свойства проводников (см. далее описание продукции одного из крупнейших производителей данного провода):

Расчетный наружный диаметр провода
Расчетная масса 1 километра провода

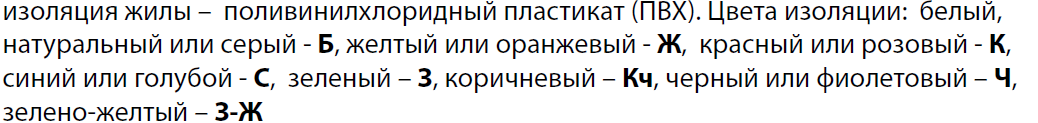

Обозначения

• На цветной изоляции могут быть нанесены две диаметрально противоположные цветные продольные полоски.
• Провода ПВ с любой цифрой могут быть как одножильными с одной проволокой, так и одножильными многопроволочными. Проводники с однопроволочной жилой применяются только для заземления, а цвет их изоляции должен быть желто-зеленый.
• Частота напряжения в электросети с проводниками ПВ может достигать 400 Гц.
• При построении электрических цепей с проводом ПВ используются лотки, пустоты в строительных конструкциях, если они применимы для этой цели, стальные трубы. Провода ПВ всегда защищаются от воздействия окружающей среды и не должны прокладываться открытым способом.

Наглядная информация о конструкции ПВ3

Похожие записи:

Kzto Дизайн мансарды с двускатной крышей: 22 фото Скользящие стропила: их особенности Как покрыть крышу стеклоизолом своими руками Как установить входную дверь: видео + инструкция по самостоятельной установке Как рассчитать объем фундамента в м3 при разной высоте?
