Расчет теплопотерь дома: подробная инструкция с формулами + онлайн-калькулятор быстрого расчета

Какие мероприятия планируют по результатам анализа теплопотерь

При выявлении тепло утечки принимают решение о капитальном ремонте здания. В целях энергосбережения утепляют наружные стены, монтируют более мощные и современные системы отопления. Устанавливают более качественные окна, с большим числом стеклопакетов, оказывающие тепловое сопротивление потерям. Однако чаще всего производят ремонт кровли, поскольку она является наиболее уязвимым местом для выхода тепла.

Если ваша семья, даже при наличии «теплых полов», оконных стеклопакетов, застекленной лоджии и современной входной двери, мерзнет – причину нужно искать в утечках теплового ресурса. Расчетные данные будут поводом для обращения в управляющую компанию и инициации соответствующих действий с ее стороны.

Расчет расходов тепла на нагревание попадающего снаружи воздуха

Добавочные теплопотери.

Существует два общепринятых для этого случая типа расчетов. Посредством первого можно определить расход энергии Qі, уходящей на нагревание воздуха, проникнувшего извне через вентиляционную вытяжку. Второй же расчет помогает определить расход тепловой энергии на подогрев воздуха извне, проникающего внутрь помещения через неплотно установленные ограждения.

Определяем Qі по формуле 0,28 L ρн с (tвн – tнБ) (1),

в которой L, м3 на 1 час, представляет собой расход выходящего наружу воздуха;

с – это удельная величина тепловой емкости воздуха, измеряемая в кДж;

ρн – это плотность наружного воздуха, кг/м3.

Тепловые потери за счет крыши или потолка

Потери тепла для потолка и крыши рассчитываются по той же формуле, что и для стен. Теплый воздух поднимается вверх, поэтому, чтобы не отапливать улицу, следует серьезно отнестись к утеплению крыши при строительстве. Основным параметром теплопотерь здесь будет неравномерность стыков. От выбора утепляющего материала тоже будет завесить очень многое. Так, например использование эковаты предполагает отсутствие влаги. А, как известно, вместе с теплым воздухом вверх поднимается и пар, который остывая, будет конденсироваться, оседать на утеплителе, замещая воздух и снижать термическое сопротивление утеплителя.

Понятие сопротивления теплопередаче

Описанные выше явления не зависят от материалов. Это значит, что после соединения двух изделий (нагретого и охлажденного) постепенно температура их станет одинаковой. Однако скорость процесса будет отличаться.

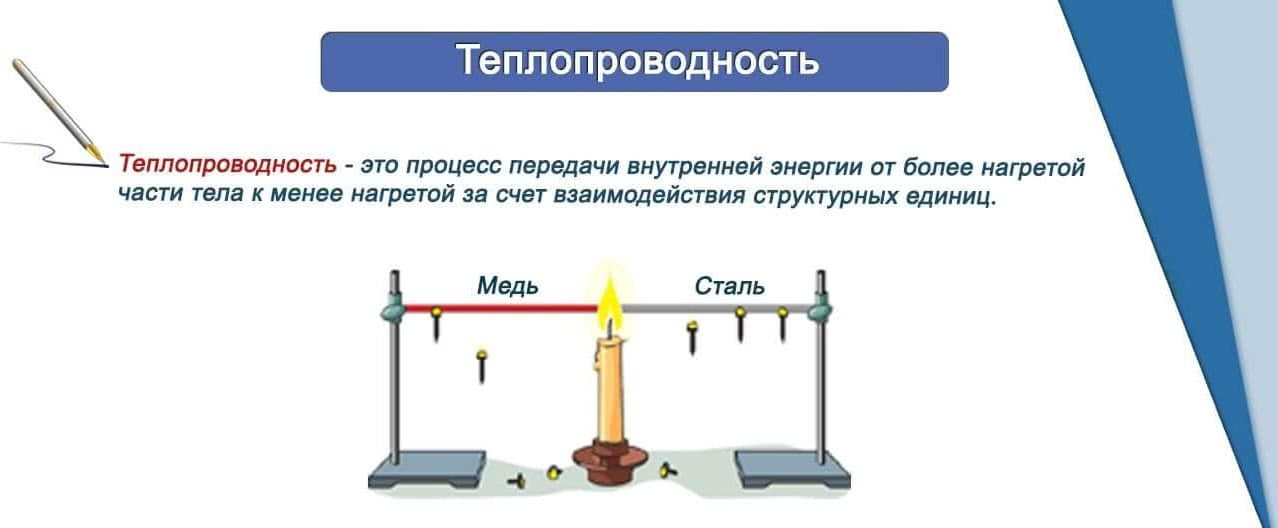

Понятие теплопроводности поясняет простой эксперимент

Комбинированный пруток из меди/ стали фиксируют горизонтально. К нижней части на клейком воске прикрепляют контрольные грузы. При нагреве центральной части они отсоединяются неравномерно, что наглядно демонстрирует разную теплопроводность.

Обратное понятие, определяющее изоляционные свойства материала, называют термическим сопротивлением (Rт). Количественные параметры указывают в кельвинах на ватты. Для расчета применяют формулу Rт=(Т2-Т1)/Р, где:

  • Т2 и Т1 – температура области нагрева и другого торца, соответственно;
  • Р – перемещающийся по изделию тепловой поток.

При одинаковом сечении Rт можно вычислить, разделив длину всего участка на произведение специального коэффициента (λ) и площади сечения.

К сведению. Кельвины переводят в градусы Цельсия, вычитая постоянное число 275,15. 300 К-275,15=26,85°C.

Теплопроводность разных материалов

Вещество, изделие Коэфф. теплопроводности, Вт/(м*К)
Графит 278-2435
Медь 401
Алюминий (сплавы) 201-248
Железо 92
Нержавеющая сталь 15
Гранит 2,4-3,2
Базальт 1,1-1,5
Вода при комнатной температуре 0,6
Кирпич 0,18-0,65
Блоки из пенобетона 0,1-0,3
Дерево 0,14-0,16
Маты из каменной ваты 0,033-0,04
Панель из пенополистирола 0,034-0,041
Воздух 0,022

Развернутая таблица теплопотерь

В таблице tвн — температура воздуха в помещении, Q — теплопотери помещения / ограждающей конструкции / теплопроводного включения, Qуд — удельные теплопотери помещения.

Помещение/ Наружная ограждающая конструкция/ теплопроводное включение Площадь или длина tвн, °C Q, Вт Qуд, Вт/м2
1.1 Коридор 23.1 м2 22 1745 76
Окна 0.3 м2 20
Двери 2.3 м2 191
Стены 14.6 м2 220
Пол Зона 1 10.04 м2 72
Пол Зона 2 11.21 м2 49
Пол Зона 3 4.48 м2 11
Инфильтрация 23.1 м2 935
Примыкание стен к полу на грунте 5.02 м 225
Примыкание стен к перекрытию 5.02 м 22
1.2 Кладовая 6.8 м2 19.5 866 127
Окна 1.7 м2 106
Стены 16 м2 227
Пол Зона 1 6.72 м2 43
Пол Зона 2 0.44 м2 2
Инфильтрация 6.8 м2 260
Примыкание стен к полу на грунте 5.36 м 200
Примыкание стен к перекрытию 5.36 м 19
Примыкание стен друг к другу 3.1 м 8
1.3 Санузел 7.3 м2 25 674 92
Окна 1.2 м2 85
Стены 6.91 м2 111
Пол Зона 1 4.64 м2 38
Пол Зона 2 3.36 м2 17
Инфильтрация 7.3 м2 316
Примыкание стен к полу на грунте 2.32 м 98
Примыкание стен к перекрытию 2.32 м 10
1.4 Котельная 7.7 м2 19.5 635 82
Окна 1.2 м2 75
Стены 7.81 м2 111
Пол Зона 1 5.22 м2 33
Пол Зона 2 3.78 м2 15
Инфильтрация 7.7 м2 294
Примыкание стен к полу на грунте 2.61 м 97
Примыкание стен к перекрытию 2.61 м 9
1.5+1.6 Кухня + Гостинная 39.1 м2 22 4252 109
Окна 11.94 м2 792
Стены 48.54 м2 731
Пол Зона 1 28 м2 202
Пол Зона 2 12 м2 53
Пол Зона 3 0.46 м2 1
Инфильтрация 39.1 м2 1583
Примыкание стен к полу на грунте 18 м 713
Примыкание стен к перекрытию 8.7 м 33
Примыкание стен к балконному перекрытию 9.3 м 126
Примыкание стен друг к другу 6.2 м 18
1.7 Жилая комната 18.5 м2 22 1843 100
Окна 2.72 м2 180
Стены 26.16 м2 394
Пол Зона 1 13.78 м2 99
Пол Зона 2 5.61 м2 25
Инфильтрация 18.5 м2 749
Примыкание стен к полу на грунте 8.89 м 352
Примыкание стен к перекрытию 8.89 м 34
Примыкание стен друг к другу 3.1 м 9
2.1 Коридор 19.5 м2 19.5 1102 57
Окна 1.5 м2 94
Стены 3.74 м2 53
Потолок 21.29 м2 202
Инфильтрация 19.5 м2 745
Примыкание стен к перекрытию 2.4 м 9
2.2 Жилая комната 21.2 м2 22 1612 76
Окна 2.4 м2 159
Стены 20.81 м2 314
Потолок 23.69 м2 238
Инфильтрация 21.2 м2 858
Примыкание стен к перекрытию 9.94 м 38
Примыкание стен друг к другу 1.85 м 5
2.3 Жилая комната 18.5 м2 22 1445 78
Окна 2.4 м2 159
Стены 19.08 м2 287
Потолок 20.77 м2 209
Инфильтрация 18.5 м2 749
Примыкание стен к перекрытию 9.25 м 36
Примыкание стен друг к другу 1.85 м 5
2.4 Жилая комната 18.5 м2 22 1474 80
Окна 2.08 м2 138
Стены 19.51 м2 294
Потолок 20.65 м2 207
Инфильтрация 18.5 м2 749
Примыкание стен к перекрытию 4.2 м 16
Примыкание стен к балконному перекрытию 4.74 м 64
Примыкание стен друг к другу 1.85 м 5
2.5 Жилая комната 17.2 м2 22 1461 85
Окна 3.36 м2 223
Стены 17.71 м2 267
Потолок 19.26 м2 193
Инфильтрация 17.2 м2 696
Примыкание стен к перекрытию 4.2 м 16
Примыкание стен к балконному перекрытию 4.44 м 60
Примыкание стен друг к другу 1.85 м 5
2.6 Санузел 7.7 м2 25 555 72
Окна 0.56 м2 40
Стены 4.87 м2 78
Потолок 8.71 м2 93
Инфильтрация 7.7 м2 333
Примыкание стен к перекрытию 2.61 м 11
Площадь дома 205.1 м2 17664 86
Все окна 31.36 м2 2070
Все двери 2.3 м2 191
Все стены 205.74 м2 3088
Весь пол зона 1 68.4 м2 488
Весь пол зона 2 36.4 м2 160
Весь пол зона 3 4.94 м2 12
Весь потолок 114.37 м2 1143
Вся инфильтрация 205.1 м2 8266
Все примыкания стен к полу на грунте 42.2 м 1685
Все примыкания стен к перекрытию 33.44 м 254
Все примыкания стен к балконному перекрытию 9.24 м 250
Все примыкания стен друг к другу 19.8 м 57

Описание процесса расчета

Все программы и калькуляторы, подсчитывающие утечку тепла, основаны на существующих расчетных формулах в соответствии с правилами и нормативами. В рекомендуемом расчете теплопотерь дома, необходимо вводить параметры помещения или дома, в соответствующие графы.

Параметры, применяемые в расчетах

Для получения коэффициента, характеризующего потери тепла, необходимо учитывать следующие данные:

  • разницу внутренней и внешней температур;
  • объем воздуха в помещении;
  • способность ограждений (стен, потолка, окон и т.д.) удерживать тепло.

Последний показатель учитывает тепловое сопротивление стройматериала.

Формула и исходные данные для расчета

Упрощенная формула для расчета теплопотерь помещения выглядит следующим образом:

Q = S· T : R,

где Q – объем теплопотерь, S – объем помещения, T – разница между внешней и внутренней температурами, R – величина сопротивления утечки тепла материала.

Для подсчетов по формуле необходимо вводить следующие данные:

  • для вычисления объема (S) – метраж помещения и высоту потолков;
  • для установления разницы температур (T) – значения наружной и внутренней температур воздуха;
  • для определения (R) – типы материала фасада, наружных стен, стеклопакетов и т.д, а также их физические свойства.

При подсчете утечки тепла стоит понимать, что абсолютно все факторы не поддаются полному учету. Это и конструктивные ошибки, и внутри стеновой конденсат. Поэтому полученные данные лучше проверить экспериментальным путем.

Выбор радиаторов отопления

Традиционно мощность отопительного радиатора рекомендовано выбирать по площади отапливаемой комнаты, причем с 15-20% завышением мощностных потребностей на всякий случай.

На примере рассмотрим, насколько корректна методика выбора радиатора «10 м2 площади – 1,2 кВт».

Тепловая мощность радиаторов зависит от способа их подключения, что необходимо учитывать при проведении расчетов системы отопления

Исходные данные: угловая комната на первом уровне двухэтажного дома ИЖС; внешняя стена из двухрядной кладки керамического кирпича; ширина комнаты 3 м, длина 4 м, высота потолка 3 м.

По упрощенной схеме выбора предлагается рассчитать площадь помещения, считаем:

3 (ширина) · 4 (длина) = 12 м2

Т.е. необходимая мощность радиатора отопления с 20% надбавкой получается 14,4 кВт. А теперь посчитаем мощностные параметры отопительного радиатора на основании теплопотерь комнаты.

Фактически площадь комнаты влияет на потери тепловой энергии меньше, чем площадь ее стен, выходящих одной стороной наружу здания (фасадных).

Поэтому считать будем именно площадь «уличных» стен, имеющихся в комнате:

3 (ширина) · 3 (высота) + 4 (длина) · 3 (высота) = 21 м2

Зная площадь стен, передающих тепло «на улицу», рассчитаем теплопотери при разнице комнатной и уличной температуры в 30о (в доме +18 оС, снаружи -12 оС), причем сразу в киловатт-часах:

0,91 · 21 · 30 : 1000 = 0,57 кВт,

Где: 0,91 – сопротивление теплопередачи м2 комнатных стен, выходящих «на улицу»; 21 – площадь «уличных» стен; 30 – разница температур внутри и снаружи дома; 1000 – число ватт в киловатте.

Согласно строительным стандартам приборы отопления располагают в местах максимальных теплопотерь. Например, радиаторы устанавливаются под оконными проемами, тепловые пушки – над входом в дом. В угловых комнатах батареи устанавливаются на глухие стены, подверженные максимальному воздействию ветров

Выходит, что для компенсации потерь тепла через фасадные стены данной конструкции, при 30о разнице температур в доме и на улице достаточно отопления мощностью 0,57 кВт·ч. Увеличим необходимую мощность на 20, даже на 30% – получаем 0,74 кВт·ч.

Таким образом, реальные мощностные потребности отопления могут быть значительно ниже, чем торговая схема «1,2 кВт на квадратный метр площади помещения».

Причем корректное вычисление необходимых мощностей отопительных радиаторов позволит сократить объем теплоносителя в системе отопления, что уменьшит нагрузку на котел и расходы на топливо.

Потери тепла через полы

Потери тепла через полы рассчитываются по той же формуле:
Qпола = kпола * Fпола (tвн — tнар),
где Qпола — теплопотери, Вт;
kпола — коэффициент теплопередачи пола, Вт/(м2*град.C);
Fпола — площадь пола;
tвн — температура воздуха внутри, град. C; можно принимать 20 град.С

tнар — температура воздуха/грунта снаружи, град. C; можно принимать 5 град.С

Пол над грунтом

Если пол находится на лагах, над неотапливаемым подвалом, kпола рассчитывается по формуле:

,

где k — коэффициент теплопередачи пола, Вт/(м2*град.C);
d1 — толщина первого слоя пола (например, бетон), м;
λ1 — коэффициент теплопроводности первого слоя пола, Вт/(м*K); дает производитель материала, или можно взять по таблице коэффициентов теплопроводности

d2 — толщина второго слоя пола (например, пенополистирол), м;
λ2 — коэффициент теплопроводности второго слоя пола, Вт/(м*K); по принципу λ1.

dn, λn — если есть еще слои — по принципу d1 и λ1;
αвн — коэффициент теплоотдачи от внутреннего воздуха к полу; принимаем равным 6.

αнар — коэффициент теплоотдачи от пола к наружному воздуху/грунту. см. ниже

Под полом α, Вт/(кв.м.*град.C)
холодный подвал, сообщающийся с наружным воздухом 17
неотапливаемые подвалы со световыми проемами в стенах 12
неотапливаемые подвалы без световых проемов в стенах выше уровня земли, технические подполья ниже уровня земли 6

Пол на грунте

Если пол расположен непосредственно на грунте, то kпола рассчитывается по формуле:

,
где d — толщина утепляющего слоя, м;
λ — коэффициент теплопроводности утепляющего слоя, Вт/(м2*град.C);
Rc по зонам шириной 2 м, параллельным наружным стенам, принимаем равным 2,1 для 1-й зоны; 4,3 для 2-й зоны; 8,6 для 3-й зоны и 14,2 для оставшейся площади.

Физика теплотехнических процессов

Различные области физики имеют много схожего в описании явлений, которые ими изучаются. Так и в теплотехнике: принципы, описывающие термодинамические системы, наглядно перекликаются с основами электромагнетизма, гидродинамики и классической механики. В конце концов, речь идёт об описании одного и того же мира, поэтому не удивительно, что модели физических процессов характеризуются некоторыми общими чертами во многих областях исследований. Суть тепловых явлений понять легко. Температура тела или степень его нагрева есть не что иное, как мера интенсивности колебаний элементарных частиц, из которых это тело состоит. Очевидно, что при столкновении двух частиц та, у которой энергетический уровень выше, будет передавать энергию частице с меньшей энергией, но никогда наоборот. Однако это не единственный путь обмена энергией, передача возможна также посредством квантов теплового излучения. При этом базовый принцип обязательно сохраняется: квант, излученный менее нагретым атомом, не в состоянии передать энергию более горячей элементарной частице. Он попросту отражается от неё и либо пропадает бесследно, либо передаёт свою энергию другому атому с меньшей энергией.

Термодинамика хороша тем, что происходящие в ней процессы абсолютно наглядны и могут интерпретироваться под видом различных моделей. Главное — соблюдать базовые постулаты, такие как закон передачи энергии и термодинамического равновесия. Так что если ваше представление соответствует этим правилам, вы легко поймёте методику теплотехнических расчётов от и до.

Теплопотери через ограждающие конструкции

Приведу пример расчета для внешних стен двухэтажного дома.

1) Вычисляем сопротивление теплопередаче стены, деля толщину материала на его коэффициент теплопроводности. Например, если стена построена из тёплой керамики толщиной 0,5 м с коэффициентом теплопроводности 0,16 Вт/(м×°C), то делим 0,5 на 0,16: 0,5 м / 0,16 Вт/(м×°C) = 3,125 м2×°C/Вт

Коэффициенты теплопроводности строительных материалов можно взять здесь.

2) Вычисляем общую площадь внешних стен. Приведу упрощённый пример квадратного дома: (10 м ширина × 7 м высота × 4 стороны ) — (16 окон × 2,5 м2) = 280 м2 — 40 м2 = 240 м2
3) Делим единицу на сопротивление теплопередаче, тем самым получая теплопотери с одного квадратного метра стены на один градус разницы температуры. 1 / 3,125 м2×°C/Вт = 0,32 Вт / м2×°C
4) Cчитаем теплопотери стен. Умножаем теплопотери с одного квадратного метра стены на площадь стен и на разницу температур внутри дома и снаружи. Например, если внутри +25°C, а снаружи –15°C, то разница 40°C. 0,32 Вт / м2×°C × 240 м2 × 40 °C = 3072 Вт

Вот это число и является теплопотерей стен. Измеряется теплопотеря в ваттах, т.е. это мощность теплопотери.

5) В киловатт-часах удобнее понимать смысл теплопотерь. За 1 час через наши стены при разнице температур в 40°C уходит тепловой энергии: 3072 Вт × 1 ч = 3,072 кВт×ч

За 24 часа уходит энергии:

3072 Вт × 24 ч = 73,728 кВт×ч

Понятное дело, что за время отопительного периода погода разная, т.е. разница температур всё время меняется. Поэтому, чтобы вычислить теплопотери за весь отопительный период, нужно в пункте 4 умножать на среднюю разницу температур за все дни отопительного периода. Например, за 7 месяцев отопительного периода средняя разница температур в помещении и на улице была 28 градусов, значит теплопотери через стены за эти 7 месяцев в киловатт-часах:

0,32 Вт / м2×°C × 240 м2 × 28 °C × 7 мес × 30 дней × 24 ч = 10838016 Вт×ч = 10838 кВт×ч

Число вполне «осязаемое». Например, если бы отопление было электрическое, то можно посчитать сколько бы ушло денег на отопление, умножив полученное число на стоимость кВт×ч. Можно посчитать сколько ушло денег на отопление газом, вычислив стоимость кВт×ч энергии от газового котла. Для этого нужно знать стоимость газа, теплоту сгорания газа и КПД котла.

Кстати, в последнем вычислении вместо средней разницы температур, количества месяцев и дней (но не часов, часы оставляем), можно было использовать градусо-сутки отопительного периода — ГСОП, некоторая информация про ГСОП здесь. Можно найти уже посчитанные ГСОП для разных городов России и перемножать теплопотери с одного квадратного метра на площадь стен, на эти ГСОП и на 24 часа, получив теплопотери в кВт*ч.

Аналогично стенам нужно посчитать значения теплопотерь для окон, входной двери, крыши, фундамента. Потом всё просуммировать и получится значение теплопотерь через все ограждающие конструкции. Для окон, кстати, не нужно будет узнавать толщину и теплопроводность, обычно уже есть готовое посчитанное производителем сопротивление теплопередаче стеклопакета. Для пола (в случае плитного фундамента) разница температур не будет слишком большой, грунт под домом не такой холодный, как наружный воздух.

Калькулятор расчета теплопотерь

Информация по назначению калькулятора

К алькулятор теплопотерь предназначен для расчета примерного количества тепла, теряемого помещением через ограждающие конструкции в единицу времени в самую холодную пятидневку выбранного населенного пункта (по актуализированной редакции СП 131.13330.2012).

Д анные расчеты являются достаточно приблизительными, так как невозможно учесть абсолютно все факторы, влияющие на тепловые потери, а полученные результаты необходимо проверять экспериментально, для подтверждения расчетов. Ошибки в конструкции стен так же могут значительным образом повлиять на фактические теплопотери. Например, образование конденсата внутри стеновой конструкции может значительно увеличить теплопроводность теплоизолирующего материала в зимний период.

Т акже на общие теплопотери влияют разность наружной и внутренней температур, солнечная радиация, атмосферные осадки, ветра и другие факторы. Моделирование процессов тепловых потерь целого здания является актуальной проблемой. Зная теплопотери здания, можно переходить к выбору мощности и вариантов системы отопления.

Д ля снижения тепловых потерь здания необходимо использовать максимально эффективные теплоизоляционные материалы

Особенно стоит уделить внимание кровле, так как именно через нее наружу уходит наибольшее количество тепла из помещения. Для поддержания комфортного внутреннего микроклимата, а так же снижения финансовых затрат на отопление, необходимо соблюдать правильный баланс утепления всех ограждающих конструкций. Примерное минимальное качество утепления наружных стен

Примерное минимальное качество утепления наружных стен

300 мм Дерево + 100 мм Полистирол/Каменная Вата

500 мм Газо- и пенобетон

300 мм Газо- и пенобетон + 100 мм Полистирол/Каменная Вата

400 мм Керамзитобетон + 100 мм Полистирол/Каменная Вата

250 мм Кирпич + 200 мм Полистирол/Каменная Вата

300 мм Дерево + 50 мм Полистирол/Каменная Вата

400 мм Газо- и пенобетон

300 мм Газо- и пенобетон + 50 мм Полистирол/Каменная Вата

200 мм Керамзитобетон + 100 мм Полистирол/Каменная Вата

250 мм Кирпич + 100 мм Полистирол/Каменная Вата

200 мм Газо- и пенобетон

100 мм Газо- и пенобетон + 120 мм Кирпич

300 мм Керамзитобетон

Общие сведения по результатам расчетов

  • Т еплопотери помещения – Общее количество тепла, измеряемое в Ваттах, которое теряет расчетное помещение в единицу времени через ограждающие конструкции.
  • У дельные теплопотери помещения – Теплопотери помещения отнесенные к его площади
  • Т емпература воздуха наиболее холодных суток
  • Т емпература воздуха наиболее холодной пятидневки
  • П родолжительность отопительного сезона
  • С редняя температура воздуха отопительного сезона

Калькулятор работает в тестовом режиме.

Маркировка стеклопакета

На каждом сертифицированном изделии имеется маркировка. Она содержит информацию о типе, толщине, пространстве между листами, количестве камер, составе газа, уровне теплопотерь.

В России применяется два стандарта маркировок — международная (для импортных изделий) и ГОСТ (отечественного производства).

  1. Для однокамерных — “ХХ—Х—ХХ”
  2. Для двухкамерных — “ХХ—Х—ХХ—Х—ХХ”

Вместо буквы “Х” применяются:

  • Сорт, толщина листа обозначаются как в приведенной ниже таблице
  • Тип газа внутри пакета


Газонаполнение

Размер внутренних камер — обозначается цифрами, может колебаться от 0.6 до 3.6 см

  1. СП — сокращенное обозначение пакета
  2. О и Д — однокамерный и двухкамерный СП

УД, Э, С, М, Ш — ударостойкие, энергосберегающие, солнцезащитные, морозостойкие, шумозащитные.

Сорта используемого материала обозначаются следующим образом:


Типы стекол по ГОСТ

Формулы расчета тепловых потерь

Для расчета потерь теплоты через ограждающие конструкции помещений используют законченную формулу из СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование»:

Q = S × ((tв – tн) / R)

  • S – площадь помещения, м2;
  • tв – температура внутренняя, °С;
  • tн – температура наружная, °С;
  • R – термическое сопротивление материала, (м2 × °С)/Вт.

Для расчета общего термического сопротивления стен дополнительно применяются поправочные коэффициенты:

Rобщ = Rм + Rв + Rн

  • Rм – термическое сопротивление материала, Вт/(м2 × °С);
  • Rв – термическое сопротивление внутренней поверхности стены, Вт/(м2 × °С);
  • Rн – термическое сопротивление наружной поверхности стены, Вт/(м2 × °С).

В свою очередь, показатели термического сопротивления равны:

Rм = L / λ

Rв = 1 / αв

Rн = 1 / αн

  • L – толщина материала, м;
  • λ – теплопроводность материала, Вт/(м × °С)
  • αв – коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/(м2 × °С);
  • αн – коэффициент теплоотдачи наружной поверхности ограждающей конструкции, Вт/(м2 × °С).

Все параметры подбираются согласно СНиП II-3-79* «Строительная теплотехника».

Теплопотери для многослойных стен рассчитываются аналогичным образом, за исключением того, что значение суммарного термического сопротивление складывается для каждого слоя:

Rобщ = Rв + R1 + R2 + .. + Rн

Иным способом производится расчет тепловых потерь на инфильтрацию, формулу можно найти в СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование»:

Qi = 0.28 × Gi × c × (tв – tн) × k

  • Gi – расход воздуха, м3/ч;
  • c – удельная теплоемкость воздуха, 1.006 кДж/(кг × °С)
  • tв – температура внутренняя, °С;
  • tн – температура наружная, °С;
  • k – коэффициент учета влияния встречного теплового потока в конструкциях (по умолчанию 0.8).

Расход удаляемого воздуха Gi, не компенсируемый приточным воздухом определяется следующим образом:

Gi = 3 × S

  • 3 – норма воздухообмена для жилых квартир, м3/ч (по СНиП 2.08.01-89* «Жилые здания»);
  • S – площадь помещения, м2.

Ручной расчет теплопотерь

Чтобы рассчитать теплопотери дома ручным способом, понадобится найти значения утечки тепла через ограждающую конструкцию, вентиляцию и канализационную систему.

Теплопотери через ограждающую конструкцию

У любого здания окружающая конструкция состоит из разных слоев материала. Поэтому для более точного расчета, необходимо найти теплопотери для каждого слоя отдельно. Вычисляются они по следующей формуле – Q окр.к. = (A / D) *dT, где:

  • D – сопротивление теплового потока;
  • dT – разность наружной и внутренней температуры помещения;
  • А – площадь здания.

Все значения измеряются соответствующими приборами, а для нахождения сопротивления теплового потока, применяется формула — D = Z / Кф., где: Кф. – коэффициент теплопроводности материала (он производителями указан в паспорте материала), а Z – толщина его слоя.

Если здание состоит из нескольких этажей, посчитать ручным способом теплопотери через ограждающую конструкцию будет достаточно долго и неудобно. В связи с этим, можно будет воспользоваться следующей таблицей, где специалисты вывели средние

Неугловая комната. Комната, у которой угол граничит с улицей. Неугловая комната.
Кирпичная стена шириной — 67 см. и с внутренней отделкой. штукатурки. -25 -27 -29 -31 77 84 88 90 76 82 84 86 71 76 79 81 67 72 76 77
Кирпичная стена шириной — 54 см. с внутренней отделкой. -25 -27 -29 -30 92 98 103 104 91 97 101 102 83 87 92 94 80 88 90 91
Деревянная стена шириной — 25 см с внутренней обшивкой. -25 -27 -29 -30 62 66 68 70 61 64 66 67 56 59 61 62 53 57 58 60
Деревянная стена шириной — 20 см с внутренней обшивкой. -25 -27 -29 -30 77 84 88 89 77 82 85 87 70 76 79 80 67 73 76 77
Каркасная стена шириной — 20 см. с утеплителем. -25 -27 -29 -30 63 66 69 71 61 64 67 69 56 59 62 63 55 57 60 62
Пенобетонная стена шириной — 20 см с внутренней отделкой. -25 -27 -29 -30 93 98 102 105 90 95 99 102 88 89 91 94 81 85 89 91

Утечка тепла через вентиляцию

У каждого помещения через ограждающую конструкцию, циркулирует поток воздуха. Чтобы рассчитать, сколько происходит теплопотерь при вентиляции, используется формула тепловых зданий:

Qвент. = (В* Кв / 3600)* W * С *dT, где:

  • В — кубические метры длинны и ширины помещения;
  • Кв — кратность подаваемого и удаляемого воздуха помещения за 1 час;
  • W — плотность воздуха = 1,2047 кг/куб. м;
  • С — теплоемкость воздуха = 1005 Дж/кг*С.

В зданиях с паропроницаемыми ограждениями, воздухообмен происходит – 1 раз в час. У зданий, которые выполнены по «Евростандарту», кратность подаваемого и удаляемого воздуха увеличивается до – 2. Таким образом, обмен воздуха за 1 час происходит 2 раза.

Утечки тепла через канализацию

Для комфортного проживания жильцы домов нагревают воду для быта и гигиены. Также частично от окружающей среды нагревается вода в бочке и сифоне унитаза. Все полученное тепло после эксплуатации вместе с водой уходит через стоки трубопровода

Поэтому очень важно рассчитать теплопотери дома, расчет производится по следующей символической формуле:

Qкан. = (Vвод. * T * Р * С * dT) / 3 600 000, где:

  • Vвод. — общий потребляемый кубический объем воды за 30 дней;
  • Р — плотность жидкости = 1 тонна/куб. м;
  • С — теплоемкость жидкости = 4183 Дж/кг*С;
  • 3 600 000 — величина джоулей (Дж) в 1-м кВт*ч.;
  • dT — разность температуры между поступающей и нагретой водой.

Подсчет dT проводится следующим образом. Допустим, при поступлении в помещение вода имеет температуру +8 градусов, после нагрева ее температура составляет + 30 градусов. Следовательно, чтобы найти разницу, нужно из 30 вычесть 8. Получившийся итог 21 градус и следует принимать за dT.

Полученные результаты теплопотерь через вентиляцию, ограждающие конструкции и канализацию необходимо сложить вместе. Получившаяся сумма и будет примерное количество теплопотерь дома.
