ФИЗИЧЕСКИЕ СОСТАВЛЯЮЩИЕ РАСЧЁТОВ

По способу работы, в настоящее время, вентиляционные схемы делятся на:

Вытяжные. Для удаления использованного воздуха.
Приточные. Для впуска чистого воздуха.
Рекуперационные. Приточно-вытяжные. Удаляют использованный и впускают чистый.

В современном мире схемы вентиляции включают в себя различное дополнительное оборудование:

Устройства для подогрева или охлаждения подаваемого воздуха.
Фильтры для очистки запахов и примесей.
Приборы для увлажнения и распределения воздуха по помещениям.

При расчёте вентиляции учитывают следующие величины:

Расход воздуха в куб.м./час.
Давление в воздушных каналах в атмосферах.
Мощность подогревателя в квт-ах.
Площадь сечения воздушных каналов в кв.см.

Варианты вентиляции в доме

Существует два основных варианта организации вентиляции воздуха в помещениях. Первый вариант наиболее прост и распространен. Он предполагает естественную циркуляцию воздуха за счет открытых дверей, окон или специальных отверстий, создаваемых в верхних частях внутренних помещений. Естественная вентиляция организована в большинстве старых многоквартирных домов, но ее функциональность оставляет желать лучшего. Проект естественной вентиляции обычно входит в состав строительной проектной документации, то есть отверстия в стенах создаются на этапах строительства частного дома или квартиры. Этот вариант считается не только самым простым и распространенным, но еще и самым доступным, для создания такой системы не нужно нанимать серьезную проектную компанию, согласовывать проект с государственными органами контроля.

Более современным вариантом очистки воздуха внутри помещений является вентиляция искусственная. Искусственные вентиляционные системы включают в себя различные технические средства, позволяющие максимально эффективно очищать воздух, удалять вредные вещества из комнат, дым, пар, неприятные запахи. Именно об искусственной вентиляции принято говорить, когда идет речь о проектировании современных инженерных систем, так как только такой вариант позволяет значительно улучшить комфортность проживания в доме или квартире.

Особенности естественной приточно-вытяжной вентиляции

В отличие от конструкций с искусственной генерацией, системы естественной вентиляции используют существующие воздушные потоки из жилых комнат к кухне и санузлу. Движение происходит по коридорам, которые выступают проточными пространствами. Обустроить такую вентиляцию можно даже внутри домов с нестандартной планировкой.

Общее движение воздуха не меняетсяИсточник it.decorexpro.com

Главный вентиляционный узел размещают на верхней центральной части дома. При прокладке труб учитывают, что чистый воздух должен поступать внутрь жилых комнат, а выводиться через подсобные помещения и кухню. Приточные воздуховоды располагают на границе жилых комнат, а вытяжные элементы внутри подсобки, санузла, кухни.

Диффузоры (наружная часть воздуховода) изготавливают из пластмассы, тонкого листового металла. Они выполняют роль распределителя чистого воздуха и вывод отработанного. Внешний выход трубопровода размещают выше, чем устроена крыша. Это предотвращает вторичный забор отработанной массы.

Это наиболее доступный в финансовом плане, самый древний и несложный в монтаже тип вентиляции. Эффективность ее зависит от разницы наружной и внутренней температуры воздуха, параметров атмосферного давления, направления ветра и стабильного поступления в помещение приточного воздуха. Для соблюдения последнего условия придется приложить усилия: держать постоянно открытое окно – не лучший вариант. Для этой цели сейчас принять использовать оконные или стеновые приточные клапаны. Ремонт и обслуживание систем вентиляции естественного типа не представляет больших трудностей и сводится к своевременной очистке вентиляционных каналов и приточных клапанов.

Достоинства	Недостатки
Простой монтаж	Зависимость от погодных условий
Отсутствие затрат на эксплуатацию	Теплопотери в холодное время года
Бесшумная работа	Низкая эффективность при повышенной влажности внутри помещения (не подходит для бани, бассейна)

Онлайн-калькулятор расчета производительности вентиляции

Расчет вентиляции, как правило, начинается с подбора оборудования, подходящего по таким параметрам, как производительность по прокачиваемому объему воздуха и измеряемому в кубометрах в час. Важным показателем в системе является кратность воздухообмена. Кратность воздухообмена показывает, сколько раз происходит полная замена воздуха в помещении в течение часа. Кратность воздухообмена определяется СНиП и зависит от:

назначения помещения
количества оборудования
выделяющего тепло,
количества людей в помещении.

В сумме все значения по кратности воздухообмена для всех помещений составляют производительность по воздуху.

Расчет производительности по кратности воздухообмена

Методика расчета вентиляции по кратности:

L = n * S * Н, где:

L — необходимая производительность м 3 /ч; n — кратность воздухообмена; S — площадь помещения; Н — высота помещения, м.

Расчет производительности вентиляции по количеству людей

Методика расчета производительности вентиляции по количеству людей:

L = N * Lнорм, где:

L — производительность м 3 /ч; N — число людей в помещении; Lн — нормативный показатель потребления воздуха на одного человека составляющий: при отдыхе — 20 м 3 /ч; при офисной работе — 40 м 3 /ч; при активной работе — 60 м 3 /ч.

Для чего производится расчёт площади воздуховодов и фасонных изделий

Правильный проект систем вентиляции – это лишь полдела. Если ошибиться в расчёте квадратуры воздуховодов, то может получиться обратный эффект – идеальная план-схема есть, а оттока или притока воздуха нет. Подобные просчёты могут привести к тому, что в помещениях будет повышенная влажность, которая приведёт к появлению грибка, плесени и неприятному запаху.

Очень важно! Если домашний мастер не уверен в своих силах, боится не справиться с вычислениями, то лучше обратиться за инженерной помощью в расчёте воздуховодов. Лучше заплатить за работу профессионалу, чем впоследствии кусать локти

Теплопритоки (теплопоступления) через стены и другие ограждающие конструкции

На сегодня теплопритоки через ограждающие конструкции – это самое маленькое слагаемое в сумме теплопритоков благодаря активному развитию отрасли строительных материалов и появлению по-настоящему энергосберегающих технологий.

К ограждающим конструкциям в помещении относят наружные стены, окна и кровлю, если этажом выше нет других помещений. Теплоприток через ограждающие конструкции зависит от следующих факторов:

Толщина и материал стен
Толщина и структура оконных блоков
Толщина и материал кровельного пирога для помещений на последнем этаже.

Теплоприток через ограждающие конструкции определяется как сумма теплопритоков через ограждения (стена/окно/кровля), каждое из которых рассчитывается по формуле:

Q_ок = S_ок · dT / r, где:

S_ок – площадь рассматриваемой стены/окна/кровли (м2),
dT – разность наружной и внутренней температуры (°С),
r – термическое сопротивление ограждающей конструкции (°С·м2/Вт).

Величина r берется из технических данных производителя материала стен или рассчитывается по формуле:

1 / r = 1 / α + δ₁ / α₁ + … + δ_m / α_m + 1 / α_n, где:

α – коэффициент теплоотдачи наружного материала стены,
δ₁, δ₂ … δ_m – толщина слоев, образующих стену,
δ₁, δ₂ … δ_m – теплопритоводность материалов слоев, образующих стену,
α_n – коэффициент теплоотдачи внутреннего материала стены

Упрощенно для окон можно принимать r=0,4 °С·м2/Вт; для энергоэффективных стен r=5 °С·м2/Вт.

Программа подбора воздуховодов Ducter 2.5

Ducter 2.5 Эта программа подбора вентиляционного оборудования высчитывает диаметры сечений воздуховодов. Пользователь вводит максимальные значения скорости потока в воздуховодах, перепады высот при расчетах естественной вентиляции или КМС отрезка. На основании этих сведений программа подбирает вентиляционное оборудование стандартного диаметра согласно ВСН 353-86 линейно. Таким образом, окончательное решение по диаметру остается за специалистом.

Если необходим воздуховод нестандартных параметров, программа тоже поможет: вводится один параметр, остальные подбираются. Шаг подбора устанавливается в настройках.

Можно задать один из нескольких вариантов отображения размеров каждого участка.

Версии программы от Ducter 3 и выше для подбора оборудования помогут полностью просчитать всю систему вентиляции.

Помещения детских дошкольных организаций

Обеспечение требуемых норм воздухообмена в дошкольных организациях является базовым условием здоровья и нормальной умственной активности малышей. Однако при обеспечении вентиляции необходимо исключать возможность возникновения сквозняков, учитывая это требование, проветривание в детских дошкольных организациях осуществляется в соответствии с распорядком дня учреждения.

Согласно нормам, обозначенным в СНиП 41.21-2003, для обеспечения проветривания кратность воздухообмена в классе для занятий, раздевалке, игровой комнате и в спальне для детей в возрасте до 2 лет должна составлять 1,5 ед/час. Более строгие требования предъявляются при обеспечении полной замены в области умывальника, туалета, медицинского пункта и кухни, для которых этот показатель составляет 2-3 ед/час.

Как подобрать сечение воздуховода?

Система вентилирования, как известно, может быть канальной или бесканальной. В первом случае нужно правильно подобрать сечение каналов. Если принято решение устанавливать конструкции с прямоугольным сечением, то соотношение его длины и ширины должно приближаться к 3:1.

Длина и ширина сечения канальных воздуховодов с прямоугольной конфигурацией должны соотноситься как три к одному, чтобы уменьшить количество шума

Стандартная скорость перемещения воздушных масс по основному вентканалу должна составлять около пяти метров в секунду, а на ответвлениях — до трех метров в секунду. Это обеспечит работу системы с минимальным количеством шума. Скорость движения воздуха во многом зависит от площади сечения воздуховода.

Чтобы подобрать размеры конструкции, можно использовать специальные расчетные таблицы. В такой таблице нужно выбрать слева объем воздухообмена, например, 400 куб.м\ч, а сверху выбрать значение скорости — пять метров в секунду.

Затем нужно найти пересечение горизонтальной линии по воздухообмену с вертикальной линией по скорости.

С помощью этой диаграммы вычисляют сечение воздуховодов для канальной вентиляционной системы. Скорость движения в магистральном канале не должна превышать 5 м/сек

От этого места пересечения проводят линию вниз до кривой, по которой можно определить подходящее сечение. Для прямоугольного воздуховода это будет значение площади, а для круглого – диаметр в миллиметрах. Сначала делают расчеты для магистрального воздуховода, а затем – для ответвлений.

Таким образом расчеты делают, если в доме планируется только один вытяжной канал. Если же предполагается установить несколько вытяжных каналов, то общий объем воздуховода по вытяжке нужно разделить на количество каналов, а затем провести расчеты по изложенному принципу.

Эта таблица позволяет подобрать сечение воздуховода для канальной вентиляции с учетом объемов и скорости перемещения воздушных масс

Кроме того, существуют специализированные калькуляционные программы, с помощью которых можно выполнить подобные расчеты. Для квартир и жилых домов такие программы могут быть даже удобнее, поскольку дают более точный результат.

На нормальный воздухообмен оказывает влияние такое явление как обратная тяга, со спецификой которой и способами борьбы с ней ознакомит рекомендуемая нами статья.

Преимущества и недостатки естественной вентиляции

Преимуществ у естественной очистки воздуха во внутренних помещениях не так много. Выбирается такой вариант инженерной системы из-за ограниченности в финансах или из-за уверенности в том, что более сложная и функциональная вентиляция в помещениях просто не требуется. Недостатков у таких систем намного больше. В первую очередь, чтобы проветрить комнаты дома без специального оборудования, необходимо будет периодически открывать двери и окна. Скорость проветривания при этом будет крайне низкой, что особенно неприятно в летнее время года.

Чтобы естественная вентиляция приводила к меньшим неприятностям, на дверях и окнах необходимо будет установить противомоскитные сетки, которые защитят жилище от проникновения полчищ вредных насекомых. Естественно, противомоскитные сетки будут негативно сказываться на вентиляции, и проветривание комнат будет занимать еще больше времени.

Производительность по воздуху

Расчет системы вентиляции начинается с определения производительности по воздуху (воздухообмена), измеряемой в кубометрах в час. Для расчетов нам потребуется план объекта, где указаны наименования (назначения) и площади всех помещений.

Подавать свежий воздух требуется только в те помещения, где люди могут находиться длительное время: спальни, гостиные, кабинетыи т. п. В коридоры воздух не подается, а из кухни и санузлов удаляется через вытяжные каналы. Таким образом, схема движения воздушных потоков будет выглядеть следующим образом: свежий воздух подается в жилые помещения, оттуда он (уже частично загрязненный) попадает в коридор, из коридора — в санузлы и на кухню, откуда удаляется через вытяжную вентиляцию, унося с собой неприятные запахи и загрязнители. Такая схема движения воздуха обеспечивает воздушный подпор «грязных» помещений, исключая возможность распространения неприятных запахов по квартире или коттеджу.

Для каждого жилого помещения определяется количество подаваемого воздуха. Расчет обычно ведется в соответствии со СНиП 41-01-2003и МГСН 3.01.01. Поскольку СНиП задает более жесткие требования, то в расчетах мы будем ориентироваться на этот документ. В нем говорится, что для жилых помещений без естественного проветривания (то есть там, где окна не открывают) расход воздуха должен составлять не менее 60 м³/ч на человека. Для спален иногда используют меньшее значение — 30 м³/ч на человека, поскольку в состоянии сна человек потребляет меньше кислорода (это допустимо по МГСН, а также по СНиП для помещений с естественным проветриванием). При расчете учитываются только люди, находящиеся в помещении длительное время. Например, если у вас в гостиной пару раз в году собирается большая компания, то увеличивать производительность вентиляции из-за них не нужно. Если же вы хотите, чтобы гости чувствовали себя комфортно, можно установить VAV-систему, которая позволяет регулировать расход воздуха раздельно в каждом помещении. С такой системой вы сможете увеличить воздухообмен в гостиной за счет его снижения в спальне и других помещениях.

После расчета воздухообмена по людям нам нужно рассчитать воздухообмен по кратности (этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха). Чтобы воздух в помещении не застаивался, нужно обеспечить хотя бы однократный воздухообмен.

Таким образом, для определения требуемого расхода воздуха нам нужно рассчитать два значения воздухообмена: по количеству людейи по кратности и, после чего выбрать большее из этих двух значений:

Расчет воздухообмена по количеству людей: L = N * Lnorm, гдеL — требуемая производительность приточной вентиляции, м³/ч;
N — количество людей;

Lnorm — норма расхода воздуха на одного человека:

в состоянии покоя (сна) — 30 м³/ч;
типовое значение (по СНиП) — 60 м³/ч;
Расчет воздухообмена по кратности:L = n * S * H, где
L — требуемая производительность приточной вентиляции, м³/ч;

n — нормируемая кратность воздухообмена:

для жилых помещений – от 1 до 2, для офисов – от 2 до 3;

S — площадь помещения, м²;

H — высота помещения, м;

Рассчитав необходимый воздухообмен для каждого обслуживаемого помещения, и сложив полученные значения, мы узнаем общую производительность системы вентиляции. Для справки типовые значения производительности вентиляционных систем:

Для отдельных комнат и квартир — от 100 до 500 м³/ч;
Для коттеджей — от 500 до 2000 м³/ч;
Для офисов — от 1000 до 10000 м³/ч.

Программа для рисования вентиляции SVENT

SVENT Программа SVENT разработана для рисования вентиляции помещений на компьютерах под управлением Windows.

Функции SVENT:

аэродинамический расчет систем принудительной и вытяжной вентиляции;
программа для чертежей вентиляции в аксонометрии, использует элементы AutoCAD;
составляет спецификации.

Производит 2 типа расчетов:

Автоматически предлагает сечение прямоугольной или круглой формы на основании введенных данных о скоростях возле вентиляторов и на концах воздуховодов;
Расчет системы с введенными данными о сечениях и потерях давления.

Программа расчета работает с любыми типами воздуховодов (круглые, прямоугольные и нестандартной формы). Можно дополнять базу данных воздуховодов необходимыми образцами.

Насколько точная сумма отображается

Калькулятор выдает примерную стоимость реализации, а точная рассчитывается после создания сметы. Сперва к вам приезжает замерщик, исследует помещение. Он сохраняет нижеуказанные данные:

Материал стен;
Тип потолка, пола;
Размеры комнат и подсобных узлов;
Аэродинамические свойства объекта;
Состояние воздуха на территории;
Тип предприятия.

Составление сметы:

перед ней реализуется монтажная схема, учитывающая основные параметры. Тут же производятся финальные расчеты вентиляции, на основе которых изготавливается смета. В ней прописываются все материалы, детали вплоть до крепежа.

Полезно знать: специалист на объект выезжает бесплатно.

В завершение проводится согласование с заказчиком. Проект переходит в последнюю стадию, подразумевающую оформление бумаг по ГОСТам.

Полученная в калькуляторе сумма способна измениться как в большую, так и в меньшую сторону после проведения всех замеров.

Полезно знать: в СаНПин точно указываются допустимые нормы воздухообмена, а также максимальные показатели для вредных веществ в окружении. Помимо СНиПов под номерами 2.04.05-91 и 41-01-2003, существуют и санитарные стандарты. Сегодня это ГН 2.2.5.3532-18.

Расчет воздуховодов

Расчет воздуховодов или проектирование систем вентиляции

В создании оптимального микроклимата помещений наиболее важную роль играет вентиляция. Именно она в значительной степени обеспечивает уют и гарантирует здоровье находящихся в помещении людей. Созданная система вентиляции позволяет избавиться от множества проблем, возникающих в закрытом помещении: от загрязнения воздуха парами, вредными газами, пылью органического и неорганического происхождения, избыточным теплом. Однако предпосылки хорошей работы вентиляции и качественного воздухообмена закладываются задолго до сдачи объекта в эксплуатацию, а точнее, на стадии создания проекта вентиляции. Производительность систем вентиляции зависит от размеров воздуховодов, мощности вентиляторов, скорости движения воздуха и других параметров будущей магистрали. Для проектирования системы вентиляции необходимо осуществить большое количество инженерных расчетов, которые учтут не только площадь помещения, высоту его перекрытий, но и множество других нюансов.

Расчет площади сечения воздуховодов

После того, как вы определили производительность вентиляции, можно переходить к расчету размеров (площади сечения) воздуховодов.

Расчет площади воздуховодов определяется по данным о необходимом потоке, подаваемом в помещение и по максимально допустимой скорости потока воздуха в канале. Если допустимая скорость потока будет выше нормы, то это приведет к потере давления на местные сопротивления, а также по длине, что повлечет за собой увеличение затрат электроэнергии. Также правильный расчет площади сечения воздуховодов необходим для того, чтобы уровень аэродинамического шума и вибрация не превышали норму.

При расчете нужно учитывать, что если вы выберете большую площадь сечения воздуховода, то скорость воздушного потока снизится, что положительно повлияет и на снижение аэродинамического шума, а также на затраты по электроэнергии. Но нужно знать, что в этом случае стоимость самого воздуховода будет выше. Однако использовать «тихие» низкоскоростные воздуховоды большого сечения не всегда возможно, так как их сложно разместить в запотолочном пространстве. Уменьшить высоту запотолочного пространства позволяет применение прямоугольных воздуховодов, которые при одинаковой площади сечения имеют меньшую высоту, чем круглые (например, круглый воздуховод диаметром 160 мм имеет такую же площадь сечения, как и прямоугольный размером 200×100 мм). В то же время монтировать сеть из круглых гибких воздуховодов проще и быстрее.

Поэтому при выборе воздуховодов обычно подбирают вариант, наиболее подходящий и по удобству монтажа, и по экономической целесообразности.

Площадь сечения воздуховода определяется по формуле:

Sс — расчетная площадь сечения воздуховода, см²;

L — расход воздуха через воздуховод, м³/ч;

V — скорость воздуха в воздуховоде, м/с;

2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).

Итоговый результат мы получаем в квадратных сантиметрах, поскольку в таких единицах измерения он более удобен для восприятия.

Фактическая площадь сечения воздуховода определяется по формуле:

S = π * D² / 400 — для круглых воздуховодов,

S = A * B / 100 — для прямоугольных воздуховодов, где

S — фактическая площадь сечения воздуховода, см²;

D — диаметр круглого воздуховода, мм;

A и B — ширина и высота прямоугольного воздуховода, мм.

Расчет сопротивления сети воздуховодов

После того как вы рассчитали площадь сечения воздуховодов, необходимо определить потери давления в вентиляционной сети (сопротивление водоотводной сети). При проектировании сети необходимо учесть потери давления в вентиляционном оборудовании. Когда воздух движется по воздуховодной магистрали, он испытывает сопротивление. Для того чтобы преодолеть это сопротивление, вентилятор должен создавать определенное давление, которое измеряется в Паскалях (Па). Для выбора приточной установки нам необходимо рассчитать это сопротивление сети.

Для расчета сопротивления участка сети используется формула:

Где R – удельные потери давления на трение на участках сети

L – длина участка воздуховода (8 м)

Еi – сумма коэффициентов местных потерь на участке воздуховода

V – скорость воздуха на участке воздуховода, (2,8 м/с)

Y – плотность воздуха (принимаем 1,2 кг/м3).

Значения R определяются по справочнику (R – по значению диаметра воздуховода на участке d=560 мм и V=3 м/с). Еi – в зависимости от типа местного сопротивления.

В качестве примера, результаты расчета воздуховода и сопротивления сети приведены в таблице:

Расчет воздуховодов приточных и вытяжных систем механической и естественной вентиляции

Аэродинамический
расчет воздуховодов обычно сводится
к определению размеров их поперечного
сечения,
а также потерь давления на отдельных
участках
и в системе в целом. Можно определять
расходы
воздуха при заданных размерах воздуховодов
и известном перепаде давления в системе.

При
аэродинамическом расчете воздуховодов
систем вентиляции обычно пренебрегают
сжимаемостью
перемещающегося воздуха и пользуются
значениями избыточных давлений, принимая
за условный
нуль атмосферное давление.

При
движении воздуха по воздуховоду в любом
поперечном
сечении потока различают три вида
давления:статическое,
динамическое
и полное.

Статическое
давление
определяет потенциальную
энергию 1 м3
воздуха в рассматриваемом сечении (р_ст
равно давлению на стенки воздуховода).

Динамическое
давление
– это кинетическая энергия потока,
отнесенная к 1 м3
воздуха, определяется
по формуле:

(1)

где
– плотность
воздуха, кг/м3;
– скорость
движения воздуха в сечении, м/с.

Полное
давление
равно сумме статического и динамического
давлений.

(2)

Традиционно
при расчете сети воздуховодов применяется
термин “потери
давления”
(“потери
энергии потока”).

Потери
давления (полные) в системе вентиляции
складываются из потерь на трение и
потерь в местных
сопротивлениях (см.: Отопление и
вентиляция, ч. 2.1 “Вентиляция”
под ред. В.Н. Богословского, М., 1976).

Потери
давления на трение определяются по
формуле
Дарси:

(3)

где
– коэффициент
сопротивления трению, который
рассчитывается по универсальной формуле
А.Д. Альтшуля:

(4)

где

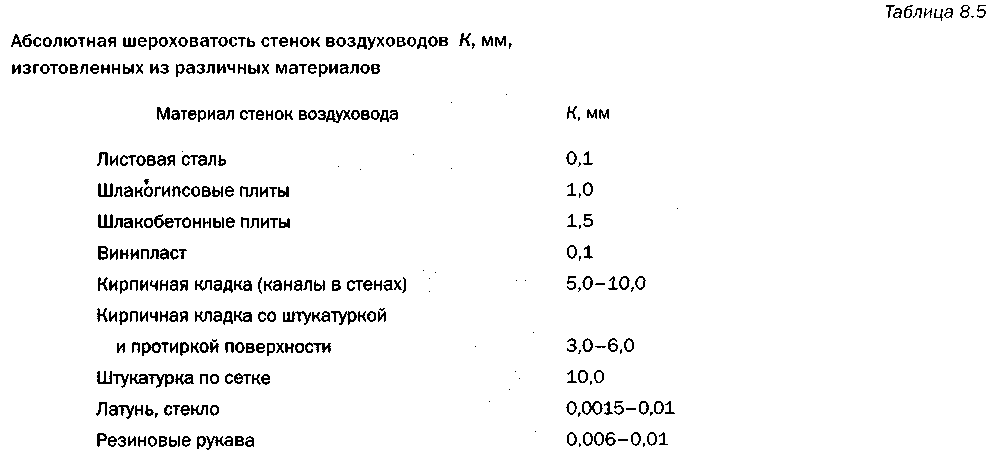

– критерий Рейнольдса; К – высота
выступов шероховатости (абсолютная
шероховатость).При
инженерных расчетах потери давления
на трение
,
Па (кг/м2),
в воздуховоде длиной /, м, определяются
по выражению

(5)

где
– потери
давления на 1 мм длины воздуховода,
Па/м [кг/(м2
* м)].

Для
определения Rсоставлены
таблицы и номограммы. Номограммы (рис.
1 и 2) построены для условий: форма сечения
воздуховода круг диаметром,
давление воздуха 98 кПа (1 ат), температура
20°С, шероховатость= 0,1 мм.

Для
расчета воздуховодов и каналов
прямоугольного сечения пользуются
таблицами и номограммами
для круглых воздуховодов, вводя при
этом
эквивалентный диаметр прямоугольного
воздуховода, при котором потери давления
на трение в
круглом
и прямоугольном
~
воздуховодахравны.

В
практике проектирования получили
распространение
три вида эквивалентных диаметров:

■ по скорости

при
равенстве скоростей

■ по
расходу

при
равенстве расходов

■ по
площади поперечного сечения

при равенстве
площадей сечения

При
расчете воздуховодов с шероховатостью
стенок,
отличающейся от предусмотренной в
таблицах или в номограммах (К = ОД мм),
дают поправку к
табличному значению удельных потерь
давления на
трение:

(6)

где
– табличное
значение удельных потерь давления
на трение;
– коэффициент
учета шероховатости стенок (табл. 8.6).

Потери
давления в местных сопротивлениях. В
местах поворота воздуховода, при делении
и слиянии
потоков в тройниках, при изменении
размеров
воздуховода (расширение – в диффузоре,
сужение – в конфузоре), при входе в
воздуховод или в
канал и выходе из него, а также в местах
установки
регулирующих устройств (дросселей,
шиберов, диафрагм) наблюдается падение
давления в потоке
перемещающегося воздуха. В указанных
местах происходит
перестройка полей скоростей воздуха в
воздуховоде и образование вихревых зон
у стенок, что сопровождается
потерей энергии потока. Выравнивание
потока происходит на некотором расстоянии
после прохождения
этих мест. Условно, для удобства проведения
аэродинамического расчета, потери
давления в местных
сопротивлениях считают сосредоточенными.

Потери
давления в местном сопротивлении
определяются
по формуле

(7)

где
–
коэффициент местного сопротивления
(обычно,
в отдельных случаях имеет место
отрицательное значение, при расчетах
следует
учитывать знак).

Коэффициентотносится
к наибольшей скорости
в суженном сечении участка или скорости
в сечении
участка с меньшим расходом (в тройнике).
В таблицах
коэффициентов местных сопротивлений
указано, к какой скорости относится.

Потери
давления в местных сопротивлениях
участка, z,
рассчитываются по формуле

(8)

где

– сумма
коэффициентов местных сопротивлений
на участке.

Общие
потери давления на участке воздуховода
длиной,
м, при наличии местных сопротивлений:

(9)

где
– потери
давления на 1 м длины воздуховода;

– потери
давления в местных сопротивлениях
участка.

Программа для расчета вентиляции Vent-Calc

VentCalc Программа для проектирования Vent-Calc одна из самых функциональных и доступных. Алгоритм ее работы основан на формулах Альтшуля. Гидравлические расчеты воздуховодов делаются по методике, взятой из «Справочника проектировщика» под редакцией Староверова. Одинаково хорошо справляется с расчетом естественной и принудительной вентиляции.

Функции программы для вентиляции Vent-Calc

Расчет воздуховодов с учетом температуры и скорости движения потоков, расхода воздуха;
Расчет воздуховодов гидравлический;
Расчет местных сопротивлений (сужений, отводов, расширений и развилок) каналов помещений. Высчитываются коэффициенты сопротивления на различных участках системы, потери давления в Паскалях, программа подбирает вентиляционное оборудование. Чтобы удостовериться в правильности расчетов, прилагаются таблицы ВСН 353-86. Во время работы программа для вентиляции отсылает пользователя к требуемым формулам и таблицам;
Подходит для расчета естественной вентиляции помещения. Определяется оптимальное сечение вентканала, обеспечивающее превалирование тяги над сопротивлением воздуха при заданном расходе воздуха;
Подсчитывает мощность нагрева калорифером или любым другим типом подогревателя воздуха.

От ручных расчетов уже давно отказались Последняя редакция программы для проектирования вентиляции Vent-Calc позволяет за кратчайшие сроки рассчитать аэродинамическое сопротивление системы и другие показатели, необходимые для предварительного подбора оборудования. Для этого необходимы следующие показатели:

длина основного воздуховода помещения;
расход воздуха в начале системы;
расход воздуха в конце системы.

Вручную такой расчет достаточно трудоемок и осуществляется поэтапно. Поэтому программа для расчета Vent-Calc облегчит и ускорит работу проектировщиков, специалистов по продаже климатической техники и квалифицированных монтажников.

Распределение объемов вытяжки по помещениям и определение площади поперечного сечения каналов

Итак, найден объем воздуха, который должен поступить помещения квартиры в течение часа и, соответственно, выведен за это же время.

Далее, исходят их количества вытяжных каналов, имеющихся (или планируемых к организации – при проведении самостоятельного строительства) в квартире или доме. Полученный объем необходимо распределить между ними.

Для примера, вернемся к таблице выше. Через три вентиляционных канала (кухня, санузел и ванная) необходимо отвести 240 кубометров воздуха в час. При этом из кухни по расчетам должно отводиться не менее 125 м³, из ванной и туалета по нормативам – не менее, чем по 25 м³. Больше – пожалуйста.

Поэтому напрашивается такое решение: кухне «отдать» 140 м³/час, а оставшееся — разделить поровну между ванной и санузлом, то есть по 50 м³/час.

Ну а зная объем, который необходимо отвести в течение определённого времени – несложно подсчитать ту площадь вытяжного канала, которая гарантированно справится с задачей.

Правда, для расчетов требуется еще и значение скорости воздушного потока. А она тоже подчиняется определённым правилам, связанным с допустимыми уровнями шума и вибрации. Так, скорость потока воздуха на вытяжных вентиляционных решетках при естественной вентиляции должна быть в пределах диапазона 0,5÷1,0 м/с.

Приводить формулу расчета здесь не будем – сразу предложим читателю воспользоваться онлайн-калькулятором, который определит требуемую минимальную площадь сечения вытяжного канала (отдушины).

Калькулятор расчета минимальной площади сечения вентиляционной отдушины

Обладая элементарными знаниями в геометрии, полученную площадь несложно привести к размерам прямоугольника. Правда, при этом должно соблюдаться условие – соотношение длинной и короткой стороны – не более, чем 3:1.

Нередко вентиляционные решетки имеют и круглое окно. Значит, необходимо пересчитать площадь сечения в диаметр. Или же требуется сделать переход от прямоугольного сечения на круглое. В обоих случаях будет полезен третий калькулятор, предназначенный специально для такой цели.
