Труба с раструбом: особенности применения- обзор +видео

Сортамент

Если говорить о размерах полипропиленовых труб, их регулирует не ГОСТ, а специальная техническая документация. Различают изделия, предназначенные для напорной и безнапорной канализации. При выборе безнапорных труб можно встретить такой сортамент:

• Минимальное значение диаметра водовода составляет 16 мм. Максимальное не превышает 1200 мм. Изделия с наибольшим сечением применяют для монтажа наружных систем. Трубы диаметром 50 мм обычно устанавливают в бытовые внутренние системы. Изделия, имеющие показатель 110 мм, подсоединяют к стояку. Для установки наружных систем выбирают изделия с большим диаметром – от 160 до 200 мм.
• Длина труб составляет 2-8 м. можно встретить и отрезки, доходящие до 12 м.

Большой сортамент имеет напорный трубопровод. Иногда для безнапорных водостоков покупают изделия, предназначенные для установки в напорных. Они имеют такие параметры:

• диаметр варьируется от 32 до 1600мм;
• отдельные трубы имеют длину 12 м.

Трубы 50 и 110 мм представляют собой самые востребованные изделия.

Канализационные водоотводы производят гофрированными или гладкими. Последние имеют хорошую устойчивость к гидравлическим ударам. Кроме того, они довольно гибкие. Такие элементы незаменимы при установке сложных систем.

Демонтаж старой системы

Зачастую проблемы может вызвать не монтаж труб канализации, а их демонтаж, поэтому этот этап ремонта также необходимо продумать. В первую очередь вы должны освободить рабочее пространство, убрав мебель, перегородки и т.д.

Получив полный доступ к стояку, необходимо подготовить инструмент, которым вы будете производить демонтаж:

• Болгарку;
• Надфиль;
• Перфоратор;
• Молоток;
• Зубило;
• Различные отвёртки;
• Ножовку по металлу.

Сам демонтаж следует производить в следующем порядке:

1. Делая ремонт в многоквартирном доме, обязательно предупредите соседей, чтобы они не пользовались канализацией;
2. Отключите воду;
3. Отсоедините шланг, подающий воду в сливной бачок унитаза;
4. Снимите унитаз, открутив болты от пола;
5. Отсоедините прочие сантехнические предметы (ванну, раковину и т.д.);
6. Далее остаётся лишь разобрать старые трубы.

Более подробно стоит разобрать демонтаж чугунных труб. Как правило, такие трубы крепятся фитингами с раструбами, поэтому их можно легко снять, используя молоток и зубило.

Дойдя до фитинга, соединяющего внутриквартирную систему с общедомовым стояком, будьте осторожны: не используйте молоток, ведь вы можете повредить стояк. Вытащить трубу из общего стояка можно, зачистив уплотнитель.

Что такое раструб?

Так называется незначительное уширение с одной стороны коммуникаций. Второй торец изделия всегда имеет ровную поверхность. Это обусловлено тонкостями монтажа. Если интересует вопрос, что такое раструб, нужно больше узнать о конфигурации данной части изделия. Она имеет воронкообразную форму. При выборе труб следует учитывать диаметр прямолинейного участка и раструба, т.к. подключение будет выполняться в данном месте.

Существуют разные виды коммуникаций с уширением на одном конце, отличные по материалу:

• полимерные;
• металлические (чугунные, стальные);
• керамические;
• асбестобетон;
• железобетонные.

При монтаже гладкий конец изделия вставляется в раструб. Для создания герметичного соединения предусматривается резиновый уплотнитель. Он закладывается в специальный кольцевой паз. При покупке труб уплотнитель предусматривается в комплекте. В результате монтаж осуществляется быстро и без дополнительных средств. Для сравнения, безраструбные канализационные трубы соединяются с помощью специального оборудования (сварочный аппарат для металла, паяльник для полимерного материала).

Проще всего стыковать между собой полимерные коммуникации. Изделия из других материалов часто требуют применения вспомогательных средств. Это могут быть уплотнители или специальные составы, смеси.

Безраструбное соединение отличается низкой надежностью. Если планируется использовать коммуникации без уширения с одной стороны, рекомендуется задействовать фасонные элементы. Они перекрывают шовное соединение, благодаря чему несколько увеличивается прочность трубопровода.

Раструб — многофункциональный элемент. С его помощью решаются разные задачи:

• увеличение скорости выполнения монтажных работ;
• защита от протечек;
• упрощение процесса соединения элементов трубопровода;
• обеспечение возможности стыка труб из разных материалов;
• на участках, где располагается раструб, образуется дополнительное ребро жесткости, что позволяет повысить надежность системы;
• упрощение процесса демонтажа, если необходимо выполнить замену старых труб или произвести прочистку трубопровода.

Номенклатура составляющих канализационной системы

Система удаления сточных вод представляет собой сложное инженерное оборудование. Помимо собственно канализационных труб в нее входят сами санитарно-технические устройства, такие как раковины, унитазы, ванные и так далее и соединительные устройства, носящие общее название — фитинги.

Монтаж канализационной системы начинается с составления проекта, при разработке которого и определяется какое количество соединительных узлов канализации будет у вас дома.

Соединяем пластиковые канализационные трубы

Наиболее популярным и доступным материалом для строительства канализационной системы являются пластиковые трубы. Материалом их изготовления является полипропилен или поливинилхлорид. Они очень легкие, легко монтируются. Единственный недостаток – повышенная шумность, так что канализационный стояк из таких труб необходимо закрывать коробом, иначе вы будете в курсе всего, что происходит у соседей выше этажом.

Схема соединения канализационных труб (пластиковых)

Способ соединения «в раструб»

Пластиковые канализационные трубы бывают нескольких типоразмеров, как по сечению, так и по длине. Из них легко, как из детского конструктора, собирается любое оборудование, любой сложности. Процесс соединения «в раструб» выглядит следующим образом:

• Места соединений труб (гладкий конец и раструб) тщательно зачищаются от мусора.
• На месте соединения должен иметься резиновый утеплитель. Если его нет – нужно подобрать подходящий по размеру.
• На гладкий конец трубы наносят ровным слоем силиконовую смазку или обыкновенное жидкое мыло. Затем соединяют трубы так, чтобы между ними не было люфта, до упора. На введенной трубе делаем отметку, которая покажет нам глубину соединения.
• Затем трубы расстыковываются на 1 сантиметр от наиболее глубокого проникновения.

Соединение труб через раструб

Этот же метод может быть применен и при соединении труб дренажа.

Соединение пластиковых канализационных труб схема

Соединяем пластиковые трубы на клеевой основе

Трубы канализационной система из поливинилхлорида очень часть соединяются между собой специальным клеем. Для этого необходимо выполнить следующие операции:

• Зачистить и обезжирить поверхности, которые будут соприкасаться между собой при склейке.
• Кистью нанесите на склеиваемые поверхности клей.

• Вставьте канализационные трубы пвх одну в другую и зафиксируйте их в неподвижном положении около минуты. За это время клей схватится. Места стыком необходимо загерметизировать еще одним клеевым слоем. Клеевой слой должен лесь на места стыков в виде небольшого валика. Это придаст дополнительную прочность конструкции и послужит гарантией от протечек сточных вод.

  Схема соединения пластиковых труб с помощью клея

Соединяем пластиковые трубы сварным швом

Некоторые типы пластиковых канализационных труб могут соединяться сварным швом. Чтобы провести такую операцию необходимо специализированное оборудование – сварочный аппарат по пластику. С его помощью концы труб разогреваются, их торцы начинают плавиться. Плавящиеся от высокой температуры торцы труб прижимаются друг к другу и фиксируются на некоторое время, до остывания и схватывания пластика. В результате между торцами пластиковых труб возникает монолитное соединение, полностью идентичное по прочностным качества обычному участку трубы.

Видео урок — как паять пластиковые трубы своими руками

Соединяем трубы из пластика посредством фитингов

Приобретение или получение в аренду сварочного аппарата имеет смысл, если вы выполняете большой объем монтажных работ. В том случае, если вся система канализации имеет несколько сочлененных соединений – проще произвести монтаж при помощи фитингов, или соединительных муфт. Такой способ соединения также рекомендуется использоваться и при фиксации труб  и гофрированных рукавов. В любом случае, при использовании муфты-фитинга для соединения труб необходимо использовать резиновые или силиконовые прокладки, обеспечивающие герметичность стыка.

И еще один момент- пластиковые трубы имеют не очень большое сопротивление на изгиб. Поэтому для того, чтобы они не провисали – вдоль стен их лучше крепить на специальные кронштейны.

Сварочный аппарат для соединения пластиковых труб

Переходники для различных пластиковых труб

Полимерные переходники являются наиболее распространённой на сегодняшний день группой. Сортамент этих изделий невероятно широк и разнообразен, поэтому они используются практически во всех трубопроводных конструкциях. Рассмотрим основные материалы, из которых изготавливаются пластмассовые переходы для труб:

1. Полипропилен (ПП). Переходные элементы из этого материала применяются не только в трубопроводах, транспортирующих холодную воду, но и в горячих водопроводных системах. Это связано с тем, что максимальная рабочая температура полипропиленовых переходов может достигать +120 °C. Полипропилен отличается высокими прочностными характеристиками, является устойчивым к губительным коррозийным воздействиям. Полипропиленовые изделия резистентны к агрессивным химическим веществам, имеют гладкие внутренние стенки, которые создают минимальное сопротивление потоку рабочей среды. Максимальный показатель сечения для переходов из ПП составляет 400 мм.

Из полипропилена монтируют и водопроводные, и канализационные системы, поэтому переходники к таким изделиям имеют разное назначение

Композитные. Такие изделия изготавливаются из полимерных материалов и имеют металлические включения (втулки). Благодаря металлическим втулкам с помощью таких изделий можно организовывать переходы не только между трубами с различными показателями сечения, но и на разные материалы. Показатель сечения для полимерного сегмента композитного перехода не превышает 400 мм, а для металлической втулки доходит до 60 мм.

Соединение пластмассовых труб можно выполнить и с помощью металлических переходных элементов. Фитинги из различных металлов устанавливаются на полимерные трубы, диаметр которых не превышает 60 мм. Обычные металлические переходы применяются для различных трубопроводов (в том числе и питьевых), а конструкционные только для газотранспортных коммуникаций и технических линий.

В канализационных системах переходниками также могут служить резиновые манжеты, фиксируемые хомутами

Поливинилхлоридные трубы

Поливинилхлоридные и прочие пластиковые трубы могут состыковываться двумя способами:

Теперь подробней рассмотрим особенности каждого вида монтажа.

Схема раструбного соединения

Соединение с использованием резинового кольца

Данный способ монтажа является наиболее распространенным для пластиковых канализационных систем. Смысл его заключается в том, что резиновое кольцо располагается в специально выполненном внутреннем пазе.

Кольцо выполняет сразу несколько функций:

• Уплотнение соединения;
• Функцию стопорного кольца;
• Частично компенсирует несовпадение осей соединяемых элементов.

Инструкция по соединению труб и фасонных элементов данным способом выглядит следующим образом:

• В первую очередь надо очистить от мусора и песка уплотнительное кольцо, стенки раструба и конец трубы со снятой фаской. Если фаска отсутствует, ее необходимо выполнить монтажным ножом или напильником, как показано на схеме.
• Далее, чтобы не повредить во время монтажа уплотнительное кольцо, область стыков следует смазать глицерином, силиконовой смазкой или мылом, но не маслами.

На фото – нанесение отметки карандашом

• Затем, соединив элементы, следует сделать отметку карандашом крайнего положения.
• Далее, ориентируясь по отметки, надо обратно вытащить трубу на 9-11 мм. Этот зазор предназначен для компенсации температурного расширения элементов системы и предотвращения внутренних напряжений. К примеру, полипропиленовый трубопровод может удлиняться до 5 мм на один метр.

Так как фасонные элементы короткие, при их монтаже, зазоры можно не выполнять.

В завершение работы стыки нужно промазать герметиком.

В некоторых случаях возникает необходимость соединить пластиковый трубопровод с чугунным. В такой ситуации используют специальный переходник, который имеет двойную резиновую прокладку.

Клеевое соединение

Клеевое соединение

Выполнить своими руками клеевой монтаж довольно просто.

Порядок действия выглядит следующим образом:

• На ровный участок трубы наносится специальный клеевой состав.
• Затем клеем обрабатывается раструб.
• Далее элементы состыковываются и сильно сжимаются.
• Спустя некоторое время клей затвердевает и стык становится герметичным.

Такой способ сочленения трубопровода применяется реже. Следует отметить, что клеевые стыки плохо выдерживают поперечные нагрузки.

Схема зачеканки чугунных труб

Определение и назначение раструба канализационной трубы

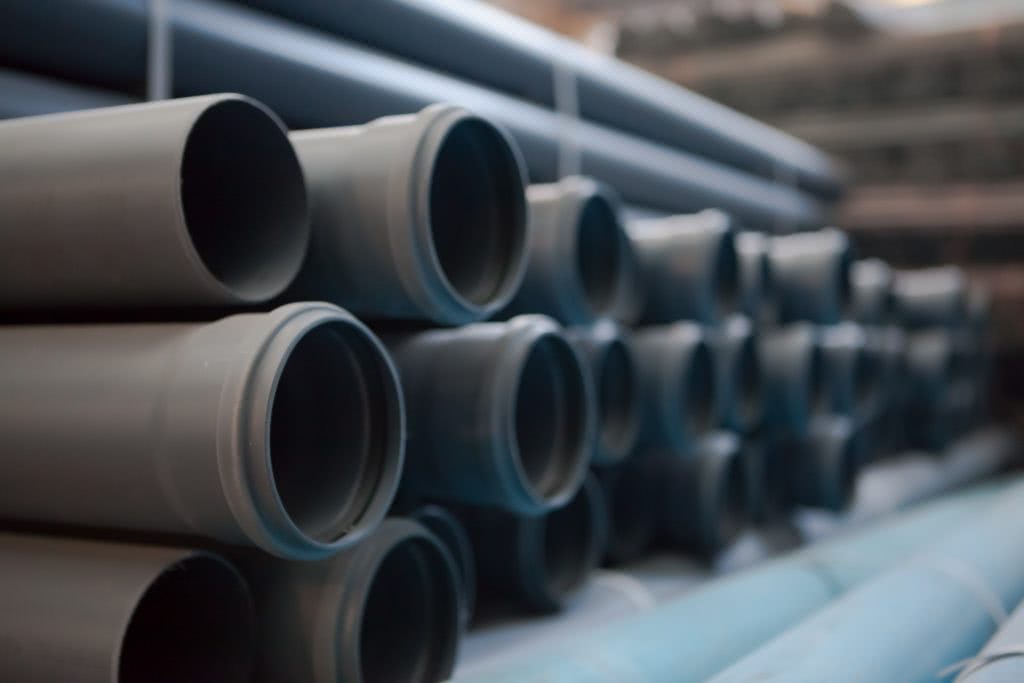

Раструбные трубы

Раструбом называют специальное расширение с одного конца канализационного элемента. В него вставляется стандартный конец следующей тубы. Согласно стандартам все раструбные изделия имеют один ровный срез, и один расширенный. Таким образом, все элементы стыкуются через раструб последовательно.

По типу материала изготовления существует несколько видов изделий для канализации:

• керамические;
• чугунные;
• полимерные;
• бетонные.

Раструб выполняет такие функции:

• позволяет монтировать коллектор без хомутов, фитингов и прочих вспомогательных деталей;
• обеспечивает герметичность системы по всему диаметру;
• работает как ребро жесткости при устройстве подземного наружного коллектора;
• упрощает монтаж/демонтаж участков системы.

Канализационный коллектор с раструбами служит от 50 и более лет без необходимости проведения ремонта.

Соединение труб на клею

Такое соединение предполагает использование клея для соединения деталей. Сначала необходимо подготовить склеиваемые элементы, для чего конструкция тщательно шлифуется и обезжиривается. После этого подготавливается клей.Существует два основных варианта, позволяющих склеить пластиковые детали:

1. Клей, изготавливаемый в пропорции 15:85 (перхлорвиниловая смола, метиленхлорид);
2. Клей, изготовленный по пропорции 15:75:10 (перхлорвиниловая смола, метиленхлорид, циклогексанон).

Второй состав подходит для склейки труб больших диаметров при температуре более 20 градусов. Такой клей очень быстро приходит в негодность: четырех часов на открытом воздухе ему достаточно для испарения. Из-за этого его нужно очень быстро использовать или хранить в герметичной емкости. Чтобы склеить соединение, нужно нанести клей на треть глубины раструба, а остальное намазывается небольшим слоем на участок трубы, который будет входить в раструб канализационной трубы. Для застывания клею необходимо минимум 2 часа.

Керамические

Керамические трубы, применяемые в устройстве безнапорной канализации, соединяют в раструб или посредством муфты. Параметры изделий:

• длина — до 1 500 мм;
• толщина стенки — 20–40 мм;
• диаметр — 100–600 мм;
• устойчивость к нагрузкам — 240–350 Мпа;
• влагопоглощение — 7,5–8 %;
• стойкость к агрессивным средам — 90–95 %.

Нормативы: ГОСТ 286-82. Внутреннюю поверхность изделий покрывают специальной глазурью, обеспечивающей устойчивость к химическим веществам. На внутренней поверхности раструба делают 5 насечек, такие же насечки выполняют на гладком конце трубы.

Керамические

Низкое водопоглощение, высокая стойкость к коррозии, химически активным веществам, механическим нагрузкам обеспечивают возможность применения изделий в неблагоприятных условиях:

• в канализационных сетях, прокладываемых в местах с высоким уровнем залегания агрессивных грунтовых вод;
• в производственных сетях, транспортирующих химически активные стоки;
• в устройстве канализационных сетей, прокладываемых вблизи автотрасс.

Недостатки:

• малая длина — усложняет и удорожает монтаж;
• большой вес — усложняет и удорожает монтаж (требуется устройство подушки и использование техники) и транспортировку;
• хрупкость;
• дороговизна;
• низкая морозостойкость — требует дополнительных работ по термоизоляции.

Керамику очень трудно резать, что, опять же, усложняет монтаж. Длину элементов нужно рассчитывать на стадии проектирования, чтобы избежать резки.

Устройство стыков керамических труб

Применение керамических труб в устройстве канализации частного дома в подавляющем большинстве случаев нецелесообразно.

Внутренняя канализация

Внутренняя канализация проходит в самом доме и соединяется с внешней под или через фундамент. Для внутреннего трубопровода не столь важна жёсткость, нагрузки на него меньше в разы. Но остаются остальные общие требования:

• Долговечность. Никто не хочет менять трубопровод каждые два−три года. Тем более, когда есть материалы со сроком работы 50 и более лет.
• Лёгкая замена. Чтобы заменить старые канализации, проводят капитальный ремонт. Лучше, если в случае поломки трубопровод будет легко поменять.
• Звукоизоляция. Трубы для внутренней канализации должны изолировать звуки движения сточных масс от жителей дома.
• Лёгкость в монтаже. Некоторые пластиковые трубы легко установит и непрофессионал. Чем легче монтаж, тем быстрее проходит строительство канализации.
• Нетоксичность. Трубы должны быть нетоксичными и не выделять токсичные вещества при контакте со сточными массами.
• Гладкая внутренняя поверхность. Канализация будет заиливаться и засоряться, если внутренние стенки труб шероховатые.

Кроме того, внутренний и внешний водопроводы должны легко соединяться друг с другом. Если они соединяются плохо, стык между ними будет засоряться или протекать

Это особенно важно при частичной замене трубопровода

Идём дальше. Рассмотрим, какие трубы наиболее подходят для канализационных систем:

• ПВХ-трубы,
• ПЭ-трубы,
• ПП-трубы,
• асбестоцементные,
• бетонные,
• чугунные,
• керамические.

Типы раструбов для канализации

Трубы, собранные из раструбов легко прокладывать, долговечны в использовании и экономически выгодные.

Самым распространенным типом раструба считается бетонная труба. Чем больше сечение трубы, тем меньше ее себестоимость. Раструб из бетона очень прочен и практичен для использования. Один конец раструба имеет расширение для крепления к нему другой части. Стыки уплотняются наиболее подходящим способом.

Трубы без раструбов тоже популярны, прочны и практичны в использовании. Соединяют трубы при помощи специальных элементов, способные обеспечить герметичность конструкции.

Предлагаем ознакомиться Как обезопасить трубу в бане от пожара

В железнодорожном строительстве фланец из бетона служит для герметизации стыков, а хомут применяют для соединения труб из чугуна. В некоторых ситуациях лучше применить безраструбные конструкции для упрощения монтажных работ и экономии времени. Такие трубы нашли применение в безнапорных канализационных системах. Если снабдить соединения уплотнительными манжетами, то трубы можно использовать в напорных системах, выдерживая высокое внутритрубное давление.

Областью широкого применения безраструбной конструкции является водоотводящие системы и канализация без использования раструбов.

Раструбы из бетона применяются для строительства домов и промышленном хозяйстве. Отличаются практичностью, прочностью, большим сроком применения, экономичностью.

С помощью бетонных конструкций прокладывают систему канализации, системы ливневок, перепускные трубопроводные системы при строительстве дорог.

Бетонные раструбы применяются:

• 1.в безнапорной системе.
• 2.в напорной системе.
• 3.во всех видах строительства дорог.

Для каждого вида ГОСТ предусматривает индивидуальные параметры для способа изготовления, для объема нагрузки и области использования.

Трубы вида Т, предназначены для прокладки безнапорных систем, укладываются в канализациях, водоотведении стоковых вод наземным, подземным способом, также других жидкостей, которые способны выдержать трубы. Они обеспечивают большую проходимость вод, недорогие для изготовления и монтажа.

Раструбы типа ТБ применяются для канализаций с повышенной нагрузкой. Раструбы могут быть изначально оснащены резиновыми кольцами для уплотнения, сокращая время монтажных работ и повышая герметичность изделия.

Самые распространенные в эксплуатации раструбы имеют длину пять метров, сечение трубы одни метр, толщину стенок семьдесят пять миллиметров. Они практичны для устройства коллекторов канализации, выдерживают оптимальную нагрузку при проезде пяти автомобилей на специальной платформе.

Раструбы вида ТВ используются при строительстве дорог. Раструбы имеют повышенную прочность, уплотнены резиновыми прокладками, выдерживают повышенное давление почвенного покрова, и нагрузку дорожного покрытия.

Труба с раструбом из бетона предназначена для канализации, представляет жесткую прочную конструкцию. Срок использования свыше пятидесяти лет. Раструбы изготавливаются с применением высоких технологий из прочного материала с армированием поверхности. У раструбов из бетона качество и цена изделий соответствуют друг другу, поэтому при прокладке канализации многие организации выбирают данные изделия.

Изделия из чугуна хорошо защищают кабели, проложенные под землей. Раструбы противостоят огню, оберегают от излишней влаги, повреждений механического характера. От промерзания трубы покрывают слоем геоткани. Недостатком конструкции можно считать то, что чугун поддается коррозийным изменениям. Чтобы трубы служили долго, трубопровод подвергается антикоррозийной изоляции.

Пластиковые раструбы вымещают чугунные изделия из обихода. Пластиковые элементы канализации почти невесомы, практичны в применении, обладают характеристиками чугунных труб, но уступают им в прочности. Пластиковые конструкции изготавливают из поливинилхлорида, полипропилена, полиэтилена разного давления.

Также применяются для прокладки канализации и водоотведения, но материал ограничивают сферу применения труб. Раструбные стыки прокладываются с помощью резинового уплотнителя для обеспечения герметизации. Иногда применяют сварочное соединение элементов. Трубы выполняются в разной цветовой гамме, что несет информацию о предназначении в трубопроводной системе, также повышает эстетический внешний вид конструкции.

Соединение труб из чугуна

Существуют следующие способы соединения труб из чугуна:

Соединение чугунных труб соединительной муфтой

Муфта соединительная для чугунных труб

Монтаж раструбных чугунных труб

Раструб, расположенный с одного конца трубы, предназначен для вставки в него гладкого конца другой трубы. Раструбы на трубах выпускаются гладкими или с желобком. После соединения чугунных труб остается небольшой зазор, который заливается уплотнителем, чтобы стык был герметичным. В качестве уплотнителя используют:

• раствор цемента;
• расширяющийся цементный раствор;
• асбестоцемент;
• серу.

При затвердевании уплотнители помимо герметичности придают месту соединения прочность. Если трубопровод содержит ответвления, трубы соединяются фасонными изделиями из чугуна.

Когда необходимо уменьшить длину чугунной трубы, применяют зубило или труборез, которыми осуществляют перерубку. При этом срез трубы должен быть ровным, без сколов или трещин, строго перпендикулярным оси трубы.

Чугун хотя и является прочным и долговечным металлом, но обладает высокой хрупкостью. Поэтому при монтаже трубопровода соблюдайте особую аккуратность.

Чтобы произвести соединение канализационных чугунных труб, следуйте инструкции:

1. смоляную прядь скрутите в жгут толщиной 7-8 мм, намотайте на гладкий конец чугунной трубы; при этом следите, чтобы свободный конец обмотки не попадал внутрь трубы;
2. гладкий конец вставьте до упора в раструб;
3. жгут уплотните конопаткой, забивая ее в раструб до тех пор, пока он не заполнится на 2/3;
4. убедитесь, что зазор между внутренней частью раструба и соединяемой трубой одинаков во всех местах (по окружности);
5. оставшуюся свободной 1/3 часть раструба залейте уплотнителем.

Если требуется жесткое соединение труб, лучше использовать цементный раствор (марка цемента не ниже 300) или асбестоцемент. В случае, когда допустимо менее жесткое закрепление стыков, подойдет асбестоцементная смесь, приготовленная из 30% асбестового волокна и 70% цемента марки 400 или выше.

Заделка раструба смоляной прядью и асбестоцементом

О том, как соединить чугунные трубы, если прокладывается напорный водопровод, Вы узнаете далее:

1. между раструбом и гладким концом трубы предусматривается зазор (3-9 мм);
2. заделка стыка производится с помощью пеньки (если происходит прокладка труб диаметром 300 мм или менее);
3. пеньковую прядь вставляют в раструб на 25 мм, а остальное пространство заполняется асбестоцементной смесью (глубина 25-30 мм).

Когда в качестве уплотнителя применяется расширяющийся цементный раствор, монтаж трубопровода происходит в такой последовательности:

1. трубу раструбом вверх зафиксируйте в специальном устройстве (приспособление Козлова);
2. соединяемую с ней трубу обмотайте с гладкого конца пеньковыми прядями;
3. вставьте трубу в раструб, заполните его конопаткой;
4. отцентрируйте трубу металлическими клиньями;
5. залейте в раструб расширяющийся раствор.

Соединение при помощи расширяющегося раствора

Установка чугунной муфты под чеканку стыков

Если трубы безраструбные, то для монтажа такого трубопровода используются муфты для соединения труб под чеканку чугунных труб. Муфта представляет собой два раструба, которые направлены в разные (противоположные) стороны. Установка более сложна, ей свойственны определенные нюансы, предлагаем рассмотреть монтаж чугунных труб в данном случае более подробно:

1. уплотнитель наносится по всей окружности муфты и труб, поэтому необходимо организовать свободный доступ к соединяемым местам; другими словами, если труба устанавливается плотно к стене, придется разрушить часть стены;
2. материал, используемый для уплотнения стыка – кабалка, представляет собой промасленное органическое волокно; для чеканки мест соединения подходит также графитовый сальник;
3. труба устанавливается в муфту до упора, в противном случае уплотнитель попадет внутрь канализационной системы;
4. зачеканивание кабалки происходит в несколько слоев, каждый оборот вокруг трубы уплотняется;
5. при отсутствии специализированного оборудования и инструмента, чеканку можно осуществить тонкой трубкой из металла с помощью отвертки;
6. по окончании монтажа уплотнителя стык заливается раствором цемента.

Точка начала обмотки кабалкой: в нижней части при горизонтальном (рис. 1) и в верхней при вертикальном расположении трубы (рис. 2)

Инструкции по монтажу манжет различного типа

Принцип фиксации резиновых или пластиковых, гладких или гофрированных деталей похож, однако сам процесс может отличаться нюансами – от выбора места установки унитаза до использования дополнительных способов крепления. Рассмотрим три распространенных варианта подключения.

#1: Установка резинового уплотнителя

Манжета из резины – это короткий плотный элемент, который не натягивают с внешней стороны, а вставляют в раструб чугунной трубы. Это своего рода уплотнитель или прокладка, создающая герметичное соединение между сливным отверстием и сантехническим прибором.

Кроме того, она предохраняет санфаянс от сколов и повреждений при непреднамеренном нарушении стабильности монтажа.

Порядок действий при установке резиновой манжеты:

Если унитазный выпуск входит в раструб свободно, то мыльный раствор не понадобится. Напротив, необходимо создать более плотное примыкание.

Для этого обычно используют традиционный современный способ – по всей поверхности примыкающих частей наносят герметик. После застывания он образует плотное герметичное кольцо.

#2: Правила использования эксцентрика

О том, что вам потребуется эксцентрик, вы узнаете на этапе выбора места для установки унитаза. Если отверстие выпуска сантехприбора и раструб канализационной трубы будут находиться не строго напротив друг друга, простого пластикового соединителя недостаточно. Смещение осей требует детали изогнутой формы.

Качественные резиновые или полипропиленовые эксцентрики продаются в магазинах сантехники и могут стоить от 100 до 250 рублей в зависимости от производителя

Перед монтажом необходимо поставить сантехприбор на место, измерить длину до канализационного слива и еще раз убедиться, что модель эксцентрика для унитаза выбрана правильно. Для проверки можно просто приставить деталь к обоим отверстиям.

Эксцентрик можно использовать, если сливное отверстие находится чуть выше унитазного выпуска. Если перепад высот от выпуска до раструба более 5 см, могут возникнуть проблемы со смывом – в этом случае лучше заменить трубы и установить их ниже

Порядок работ:

• очищаем канализационное входное отверстие от старых отложений;
• надеваем манжету широким концом (110 мм) на раструб канализации, обмазав места примыкания герметиком;
• второй конец присоединяем к косому или горизонтальному выпуску унитаза, также воспользовавшись герметиком;
• производим пробный спуск воды;
• если протечек не обнаружено, фиксируем унитаз на заранее подготовленном месте болтами.

Проблема возникает, когда при установке оказывается, что эксцентрик подобран неправильно. Чтобы избежать неудобной ситуации, вместо жесткой конструкции можно сразу купить деталь с эластичной гофрированной серединой.

По мере необходимости эксцентрик с «гармошкой» можно слегка сместить вправо/влево или немного растянуть, сохранив при этом его функциональные качества.

Вариант каскадного применения эксцентриков, когда неправильно выбрана модель унитаза. Если трубы расположены внизу, близко к полу или на его уровне, лучше приобретать сантехприбор с косым выпуском

Подвижные детали также актуальны, когда существует риск непрочного закрепления унитаза. Проще говоря, при покачивании сантехприбора герметичность жесткого соединения сразу нарушится, тогда как гофре это не грозит.

#3: Установка гофрированной манжеты

Кода затруднен монтаж унитаза в связи с неподходящей формой выпуска или сложным расположением канализации, часто используют эластичную гофрированную трубу. Ее преимущество в том, что она может легко менять форму и длину, следовательно, подходит практически для всех типов выпусков.

Единственное, что необходимо учесть при покупке – диаметры фиксирующих цилиндрических концов. Они могут быть 110 мм/90 мм, 110 мм/80 мм и др.

Именно гофру используют для временной установки унитаза при ремонте, при сильных смещениях относительно центральной оси входа/выхода (вместо эксцентрика) и во время монтажа сантехприбора на расстоянии до полуметра от сливного отверстия

Принцип замены или установки гофры такой же, как и других видов манжет:

• удаление старого изношенного элемента;
• очистка входных отверстий от грязи и отложений;
• вставка обработанного герметиком конца в раструб канализации;
• фиксация второго конца на выпуске унитаза;
• пробный спуск воды, устранение недочетов.

Опытные сантехники рекомендуют не растягивать гофру по максимуму, так как вследствие этого она теряет эластичность и быстрее выходит из строя.

Лучше подобрать модель большей длины или постараться перенести унитаз поближе в выходному канализационному отверстию. Еще один вариант – покупка комбинированной манжеты, состоящей частично из жестких элементов.

Способы монтажа труб при помощи раструбов

Устройства канализационного коллектора раструбным методом проводят разными способами, в зависимости от материала изготовления используемых элементов.

Монтаж ПВХ или полипропиленовой системы

Здесь используют два способа — клей/герметик или уплотнительные кольца. В первом случае средства наносят на вставляемый в раструб конец тубы и до предела вгоняют её в паз. Предварительно крайнюю часть изделия слегка обрабатывают наждаком крупной фракции. Собранные в коллектор элементы оставляют до полного высыхания клея/герметика (как правило, информация о времени указана на инструкции к смеси).

Уплотнительные кольца применяют в том случае, если изделие оснащено специальным пазом под них. Прорезиненный элемент должен быть равномерно эластичным без трещин и надрывов. Уплотнитель вставляют в паз, затем обрабатывают конец следующей тубы герметиком и подгоняют её в раструб предыдущей до упора.

Монтаж чугунного коллектора

Для металлических труб используют также два метода соединений — зачеканка и сварка. При первом способе стыкования применяют специальную паклю и битумную мастику/цементный раствор. Процесс монтажа выглядит так:

• На конце вгоняемой в раструб тубы делают отметку, равную длине паза.
• От насечки отступают вниз 1-2 см и обматывают изделие паклей ровным рядом.
• Готовый отрезок канализационного элемента вгоняют в раструб до упора, параллельно уплотняя намотку стамеской.
• Заливают битумную мастику или раствор цемента в имеющуюся щель.
• Остается выждать сутки до полного высыхания раствора. После этого можно пользоваться коллектором.

По такому же принципу монтируют керамические и асбестоцементные трубы канализации.

Сварку чугунных труб используют крайне редко, поскольку для этого метода монтажа необходимо специальное оборудование. Выполняют работу в такой последовательности:

Конец ровной тубы вгоняют в раструб до упора и заливают зазор цементной смесью

Важно оставить от конца воронки не менее 1 см.
После высыхания раствора в оставшееся пространство укладывают специальный состав для контактной сварки и приваривают его к основанию вогнанного элемента.

Похожие записи:

Пуццолановый портландцемент: особенности и где применяют Укладка ламината по диагонали Профнастил под кирпич Системы водоснабжения и канализации: устройство, нормативные требования, применяемые материалы Что лучше выбрать для строительства дома: брус или газобетон Люк для погреба: схема, параметры и алгоритм действий
