Ревизия канализационная

Оглавление

Ревизия и прочистка – в чем отличие?

Так чем отличается ревизия от прочистки, если оба элемента помогают справиться с засорами.

Во-первых, отличие кроется уже в самой этимологии слова – «ревизия», что значит обследование (проверка, контроль) состояния, которое может сопровождаться чисткой. А «прочистка», значит удаление и очищение.

Во-вторых, ревизия может располагаться, как на горизонтальных, так и на вертикальных участках канализации, в то время как прочистка только на горизонтальном участке.

И, в-третьих, ревизия предполагает больше возможностей по удалению засора в отличие от прочистки, через которую можно действовать только в одном направлении.

Как правильно использовать и ревизию, и прочистку знают и умеют специалисты . Связавшись с ними по телефону, всегда можно решить проблему засора в своем доме или квартире.

• Сантехники приедут на место быстро, в течение 1 часа. • Выезд по вызову абсолютно бесплатный. • Оплата будет производиться только за оказанные услуги, согласно действующим тарифам компании. • На все проведенные работы будет предоставлена гарантия – 3 года.

Все это служит залогом успеха и дает надежду на то, что канализация будет работать исправно, а проблема засоров будет решена навсегда.

Канализационная ревизия для удаления засора стоит относительно недорого

Ревизия канализации представляет собой отдельный элемент, который устанавливается в действующую систему. Предусмотрен он СНиПом. Его необходимо учитывать на этапе проектирования даже в загородном частном доме. Он обеспечивает постоянный контроль над состоянием трубопровода и предназначен для упрощенного варианта прочистки слива.

Расположение

Многоквартирные дома

Уважаемый читатель, давайте смоделируем весьма типичную ситуацию: вследствие засора стояка ваш унитаз начал наполняться стоками соседей, аварийная служба же по какой-то причине не спешит на вызов. Где искать люки ревизий?

Всю нужную информацию можно обнаружить в тексте СНиП 2.04.01-85. Согласно этому нормативному документу, ревизиями снабжаются:

При этажности здания более четырех дополнительные ревизии монтируются через каждые три этажа. В частности, в пятиэтажке люки можно обнаружить на первом, третьем и пятом этажах.

Люк для прочистки в санузле новостройки.

Повороты канализации, которые не могут быть прочищены через тройники и прочие фасонные элементы.

Во всех зданиях, подвалы которых мне доводилось посещать, ревизия канализации всегда присутствовала на стояке ниже перекрытия первого этажа. Она нужна для того, чтобы засор можно было прочистить даже в отсутствие жильцов нижней квартиры.

Кроме того, люками для прочистки должны снабжаться прямые горизонтальные участки канализационной трубы: засоры могут возникнуть и в них. Шаг ревизий зависит от диаметра трубопровода:

Приведенные значения актуальны для бытовой канализации. Для промышленных стоков действуют другие нормы.

Частные дома

Где смонтировать ревизии, если вы своими руками разводите инженерные сети в строящемся частном доме?

На мой взгляд, они необходимы:

  • На выходе из подвала, перед выпуском на колодец. Выпуск, как самый холодный участок сточной системы, нередко забивается жиром, постепенно оседающим на стенках труб. Чистить засор куда удобнее со стороны дома, а не из колодца: чистота его стенок оставляет желать лучшего, к тому же уклониться от зловонного потока после успешной операции удается далеко не всегда;
  • На каждом стояке выше его соединения с лежневкой (горизонтальной веткой канализации);
  • На поворотах лежневки;

Поворотный канализационный колодец.

На повороте зачастую удобнее установить не ревизию, а тройник, заглушив один из его отводов.

Над отступом канализационного стояка (коротким горизонтальным участком, позволяющим стояку обойти препятствие).

Расположение ревизии позволит прочистить изгиб и выпуск на колодец.

Дополнительные ревизии можно установить, когда у вас накопится определенный опыт эксплуатации канализации в собственном доме. Если какой-то участок периодически засоряется, в непосредственной близости к месту засоров чуть выше его стоит смонтировать дополнительную ревизию. Как это сделать?

Установка ревизии на прямой участок канализации.

На фото — ревизия, установленная с помощью компенсирующего патрубка.

Причиной повторяющихся засоров часто становятся неровности и заусенцы на внутренней стенке трубы (чаще всего на раструбных соединениях), а также участки с отрицательным уклоном. Устранить эти проблемы куда проще, чем постоянно героически бороться с затоплением дома стоками.

Правила установки

Монтаж ревизии предусматривается СНиП 2.04.01-85. В панельных домах лючки устанавливают через 3 пролёта, в пятиэтажном доме их местоположение в вертикальном стояке ограничивается первым, третьим и пятым этажами.

На горизонтальных участках элементы устраивают на расстоянии 8 или 10 м, а также на поворотах и разветвлениях. Ревизии с диаметром 50 мм устанавливаются на чистых производственных стоках каждые 15 м, на бытовых трубопроводах – через 12 м, на загрязнённых промышленных водах – с отрезками в 10 м. Для элементов с диаметром 110 мм при тех же условиях принимаются расстояния: 15, 20 и 12 м.

Для сборки внутренней канализационной системы используют трубы d50 мм и d110 мм. При скрытой прокладке необходимо установить смотровой люк напротив ревизии, над подземной канализацией – колодец.

Предлагаем ознакомиться Материалы для облицовки стен в ванной

На улице канализационные трубы прокладывают ниже уровня промерзания почвы. Для удобного доступа и защиты труб от плохих условий сооружают смотровой колодец.

От длины системы зависит расстояние между колодцами:

  • на ровной поверхности каждые 8–10 м;
  • на возвышенностях – 3–5 м.

Для наружных работ используют элементы, которые могут выдержать нагрузку почвы и не деформируются на морозе.

Вертикальная установка используется в офисных и жилых зданиях. Канализационная ревизия в домах выше 5 этажей устанавливается минимум каждые 3 этажа, в других случаях – на первом и последнем. Для удобства ставится на поворотах (более 450), ответвлениях, ловушках.

При горизонтальной сборке элементы ставятся с учетом сточных вод:

  • водостоки, незагрязненные промышленные – труба d50 мм 15 м друг от друга, d110 мм –15 м;
  • бытовые, близ прилегающие к ним производственные – 12 м и 20 м;
  • промышленные с твердыми частицами – 10 м и 12 м.

Канализационная ревизия не ставится:

  • при прохождении стояка через любое помещение, где расположено предприятие;
  • на проложенных под потолком трубах (в этом случае необходима прочистка с выводом на следующий этаж).

Прочистка немного отличается от ревизии. Это косой тройник с одним или двумя отводами под определенным углом. Прочистка позволяет без проблем использовать трос и устранить скопившийся мусор. Герметичность элемента обеспечивает заглушка на мастике.

Уклон канализационных труб

Что такое правильно подобранный уклон канализационных трубопроводов для частного дома? Это в первую очередь 50% свежести в ванной комнате. А во-вторых, куча свободного времени, которое пришлось бы тратить на прочистку труб. Ведь при недостаточном уклоне канализационных труб в них за счет сил трения постепенно скапливаются твердые частицы, что в итоге приведет к засору.

В случае же слишком большого уклона увеличится вероятность протечек, а также поднимется уровень шума. Кроме того, неизбежно разделение жидкости по фракциям. Другими словами, твердые частицы будут оседать на дне труб, так как их скорость существенно меньше скорости воды.

Рекомендованные значения уклона труб можно найти в СНиПах 2.04.03-85 (СП 32.13330.2012). «Канализация, наружные сети и сооружения» и 2.04.01-85* (СП 30.13330.2012) «Внутренний водопровод и канализация зданий». Так как именно в них находится информация об максимальных и минимальных уклонах труб для внешней и внутренней канализации. Но если стоит цель проложить канализацию в частном доме до септика или выгребной ямы, то достаточно будет последнего нормативного документа.

Уклон труб наружной канализации

Значения наименьшего уклона труб для наружной канализации можно найти в пункте 5.5. СП 32.13330.2012. Так, согласно ему минимальные уклоны трубопроводов и каналов для следующих диаметров труб необходимо принимать:

150 мм — от 0,007 до 0,008 (7-8 мм на 1 м);

200 мм — от 0,005 до 0,007 (5-7 мм на 1 м).

В целом же для самотечных систем данный параметр зависит от скорости движения сточных вод и не зависит от суммарного объема жидкости.

Что касается максимального уклона трубопроводов, то он равен 0,15, при условии, что труба длиннее 1,5 метров.

Уклон труб внутренней канализации

Наименьший уклон для внутренних трубопроводов определяется в следующих пунктах СП 30.13330.2012. Так, п. 8.3.2 гласит, что в безнапорных канализационных сетях, где жидкость должна двигаться самотеком, уклон должен составлять не менее 1/D (D — наружный диаметр трубы в миллиметрах). Также в этом нормативном документе присутствует пункт 8.6.6, который ограничивает минимальное значение уклона подвесных трубопроводов на уровне 0,005.

Максимальное же значение уклона трубопроводов здесь ограничено цифрой 0,15 (15 см на 1 метр). Но специалисты все-таки рекомендуют укладывать канализационные трубы с уклоном 0,04-0,07 или 4-7 см на 1 метр.

Дальше хотелось бы привести две таблицы, в которых можно найти не только минимальные и максимальные значения уклона для внутреннего водопровода, но и оптимальные его величины при подводе к различным санитарно-техническим приборам.

Таблица 1. Предельные значения уклона канализационных труб в зависимости от их диаметра.

Таблица 2. Оптимальный уклон труб для сантехприборов.

Расчет уклона канализационных труб

Все вышеизложенное было определение оптимального уклона канализационных труб безрасчетным способом (ну, или почти безрасчетным). Но данный параметр можно также узнать и с помощью специального расчета, в зависимости от скорости движения жидкости, диаметра труб и уровня наполнения трубопроводов. Правда, это очень долгий и утомительный процесс, к которому прибегают обычно в случае больших систем канализации (промышленные объекты, центральная канализация для многоэтажных домов и т.д.). Интересующиеся же могут воспользоваться формулой, представленной в пункте 8.3.2. СП 30.13330.2012 или формулой Коллбрука-Уайта.

Формула из СП:

Поделиться статьей с друзьями:

Монтаж

Ревизия для канализационных труб устанавливается в процессе монтажа трубопроводной магистрали. В частном доме этажностью не более 3-х ее ставят в стояк на верхнем этаже, точнее чердаке, примерно на высоте около 1 м от пола. Чуть выше на стояковую колонну устанавливают фановый трубопровод.

Внизу ревизия на канализационной трубе ставится перед выпуском — переходом вертикального канализационного стояка в горизонтальный участок (рис. 6).

Установка ревизионного отвода при монтаже стоякового трубопровода не представляет особых сложностей и состоит из следующих операций:

  • Обрезают нижнюю 110 мм трубу нужного размера для удобной высоты размещения ревизии при помощи болгарки или ножовки по металлу. Если тройник с ревизионным лючком ставят перед горизонтальным выпуском, этот трубный фрагмент заменяют изогнутым под углом 90 или 45 градусов коленом. Более малый угол изгиба в 45 градусов предпочтительные с точки зрения снижения вероятности засоров, однако, чтобы сделать общий переход с вертикального на горизонтальный участок в 90 градусов, придется использовать еще один фасонный элемент с углом отклонения в 45 градусов (рис. 6).
  • Зачищают наждачной бумагой внутренние заусенцы и снимают фаску на наружной кромке обрезанного трубного отрезка.
  • Смазывают трубу мыльным раствором и вставляют ее в раструб нижней.
  • Покрывают патрубки ревизионного тройника снаружи и изнутри с двух сторон мыльным раствором и помещают его в раструб нижней трубы.
  • Поверх тройника в его раструбовый отвод устанавливают следующую трубу стояка и далее собирают колонну вверх аналогичным способом.

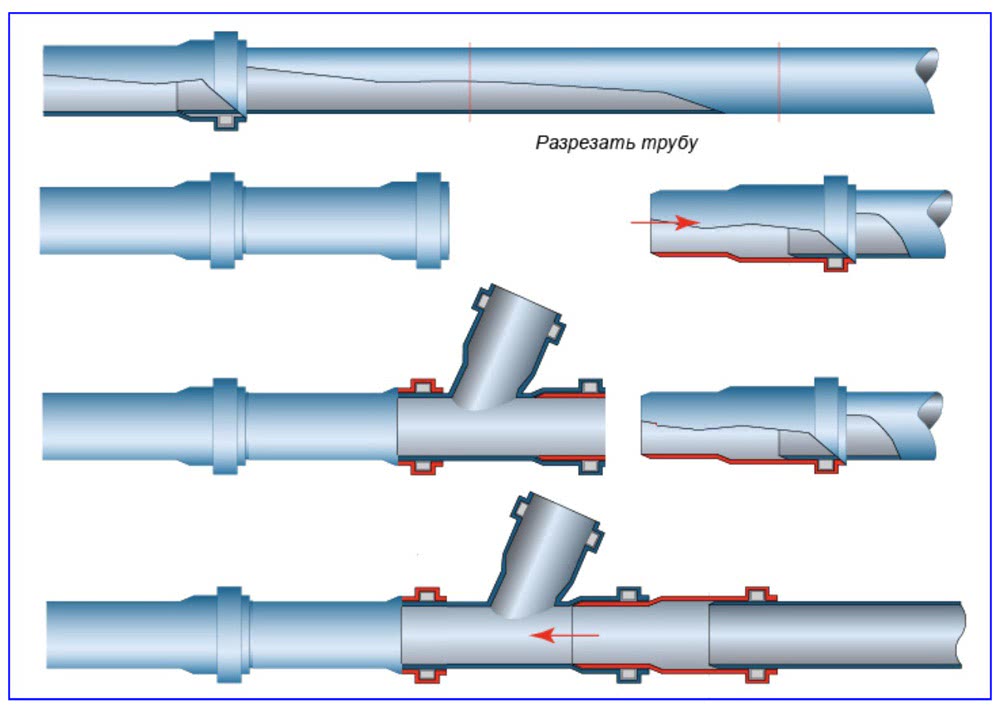

Рис. 7 Принцип монтажа ревизии в уже рабочий трубопровод

Врезка ревизии в трубопровод стояка

Если по каким либо-причинам необходимо установить ревизию в уже смонтированный вертикальный или горизонтальный трубопровод, помимо фасонного тройника понадобится промежуточный элемент — компенсационный патрубок или ремонтную муфту.

Операции по монтажу ревизии в стояковый трубопровод проводят в следующем порядке (рис. 7):

Обрезают и демонтируют фрагмент одной из труб в рабочем канализационном трубопроводе. Заранее подберите трубу или две так, чтобы ревизия вошла между ними и весь узел поместился вместо демонтированной трубы. Затем одну трубу со стороны гладкого конца ревизии вставляют в раструб рабочей трубы, если позволяет место, то можно ревизию сразу вставить гладким концом в рабочий трубопровод

Обратите внимание, что старое уплотнительное кольцо на рабочем трубопроводе может быть повреждено или быть не эластичным, в этом случае обязательно замените кольцо на новое. Затем с другой стороны на гладкий конец участка рабочего трубопровода надевают вторую короткую трубу

Если вам пришлось выпилить участок трубопровода, то обязательно обработайте место распила, удалите все заусенцы, чтобы не порвать резиновое кольцо новых монтируемых деталей. Теперь надетую трубу максимально натягивают на гладкий конец. Теперь берут новую ревизию, максимально вставляют ее гладкий конец в раструб первой трубы, помещают ревизию между первой и второй трубой, а затем в раструб ревизии вставляют гладкий конец второй трубы. Рекомендуем во время соединения раструбов использовать герметик для канализационных труб. Затем дают время застыть герметику и делают пробный запуск всего узла. Как правило, новые детали отлично соединяются друг с другом и протечек быть не должно.

Рис. 8 Ревизия канализационная в системах наружной канализацции

Эксплуатация

Рекомендуется устанавливать люки на всех трубах и стояках, так как это поможет моментально справиться с засором. Самой хрупкой частью конструкции является торцевая часть. Механическое давление троса при устранении мусорной пробки могут привести к повреждению ревизии, в результате чего появляются трещины, через которые сочится грязная вода и проходят скопившиеся газы.

Предлагаем ознакомиться Наливной пол в квартире своими руками

Толщина элемента должна быть не менее 2 мм. Если ревизия устанавливается в канале или коробе, напротив тройника выполняется люк для свободного доступа. На внешней канализационной сети над люками устраивают смотровые колодцы. По правилам СНиП расстояние между ними должно составлять 10 м, а на возвышении – от 3 до 5 м. Вертикальную установку ревизий используют на стояках внутри дома.

Монтаж выполняется по алгоритму:

  1. Проверяется наличие резиновой прокладки в месте соединения.
  2. Торцы элементов очищаются от грязи.
  3. Гладкий конец вставляется в раструб на глубину не менее 10 мм.
  4. Монтируются стояки на расстоянии 20 мм от стены и ревизии на высоте в 1 м над полом.
  5. Выполняется разводка с выступами и отводными участками, трубопровод с диаметром 50 мм располагается от стены на расстоянии 45 мм, при сечении 110 мм – на расстоянии 75 мм.
  6. Устанавливаются сантехнические приборы.

Доступ к ревизии должен быть всегда свободным

Засоры образуются от упущенных в унитаз тряпок, вываленного содержимого кошачьих лотков, песка и бытовых отходов.

Для устранения пробки используют вышерасположенную по ходу воды ревизию. Её открывают и начинают прочистку с помощью вращательного движения троса. Во время мероприятия следует следить, чтобы он проходил без образования петель. Тряпки наматываются на устройство и вытаскиваются. При эксплуатационном засоре рекомендуется для проверки спустить в канализацию после прочистки несколько вёдер горячей воды. Воду подают прямо в люк устройства, так как она успевает охладиться по пути от установленной сантехники.

Если в процессе эксплуатации выявляются проблемные места, в которых собирается мусор, устраивают новый люк: обрезают канализационный трубопровод выше раструба, срез зачищают от неровностей, убирают фаску и в расширение устанавливают ревизию. Для последующего соединения используют патрубок.

Торцевая часть ревизии самая хрупкая. При устранении засора трос сильно давит именно на этот участок конструкции, из-за чего на ней появляются трещины. В дальнейшем через такие повреждения может проникать неприятный запах и сточные воды

При выборе ревизии нужно в первую очередь обращать внимание на это, особенно если трубы выполнены из поливинилхлорида

Предлагаем ознакомиться Как почистить ершик для унитаза до бела и как часто менять

Для установки нужно очистить места соединения (раструб и гладкий конец трубы) от частиц мусора, пыли. Убедитесь, что в раструбе есть резиновый уплотнитель. Гладкий конец вставляется до упора в раструб и примерно на 10 мм оттягивается назад.

Начинают сборку с канализационных стояков, за ними прокладывают выпуски и отводные трубы. В последнюю очередь устанавливаются унитаз, раковина и прочая сантехника. Сборка начинается с подвала или первого этажа. В СНиП прописано, что канализационные стояки прокладываются вдоль стены или в специальных штробах. При открытом варианте трубы располагаются в углах санузлов, при скрытом – по оси унитаза. От стены стояк должен располагаться на расстоянии 2 см. Трубы диаметром 50 мм прокладываются на расстоянии 4,5 см от стены, диаметром 100 мм – на 7,5 см.

Переломы в раструбах при монтаже стояка не допускаются. Вертикальное отклонение – не более 2 мм на 2 м. Высота установки ревизии – 1 м от пола. Крепятся стояки крючками под раструбами. Диаметр труб должен быть одинаковым по всей длине стояка.

В частных домах ревизию можно установить:

  • перед выпуском на колодец;
  • на всех стояках выше горизонтальной прокладки труб;
  • на горизонтальных изгибах.

Особенности установки ревизий

Технологические требования

Инструкция по проектированию и монтажу канализационных систем (СНиП 2.04.01-85) требует обязательной установки этого фасонного элемента в следующих случаях:

Помните, что при скрытой прокладке трубопровода для доступа к ревизии следует обустраивать смотровой колодец с люком размерами не менее 30х40 см.

Ревизия на внешней канализации

Что касается внутренней канализации, то здесь требования следующие:

Процесс монтажа

Установка ревизии в канализационную систему не вызывает трудностей:

Для установки достаточно вставить гладкий конец в раструб

Немного вытащите трубу из раструба

https://youtube.com/watch?v=K9Nwwx6JkWg

Плюсы, минусы и сферы применения

Основное применение метода – очистка канализационных трубопроводов. Кроме этого гидродинамическую обработку можно применять для очистки:

  • труб водоснабжения;
  • отопительных трубопроводов и теплообменников;
  • ливневой канализации;
  • дренажных систем;
  • колодцев и скважин от заиливания.

Преимущества гидродинамической промывки канализации перед другими методами:

  • стенки очищаются полностью, в то время как назначение вантуза или троса – пробить пробку, после чего осадок продолжает скапливаться;
  • прочистка канализационных труб гидродинамическим способом осуществляется по всей длине трубопровода, в то время как трос удаляет засор локально, на определенном участке, при этом пробка может образоваться дальше по ходу;

    Прочистка канализационного трубопровода с помощью промышленного оборудования

  • в отличие от троса водяная струя воздействует на стенки и соединения труб деликатно, без риска их повредить;
  • метод эффективен при засорах высокой сложности. Химические средства тоже воздействуют изнутри на всю магистраль, но их эффективность ниже. Самые сильнодействующие рекомендованы не для всех труб, в то время как технология прочистки канализации гидродинамическим способом ограничений не имеет;
  • высокая скорость обработки: чистка трубопровода в частном доме займет не больше полдня, в квартире – час;
  • доступ к труднодоступным и удаленным участкам (вплоть до 50 метров от места введения насадки). Конфигурация трубопровода значения не имеет;
  • если вы владелец частного дома, вы можете промывать машинкой не только домашнюю канализацию, но и, к примеру, ливневку. Чистить ливневку химическими методами нерационально, поскольку вы потом не сможете использовать эту воду для технических целей. Тем более вы не станете применять химию для обработки скважины с питьевой водой;
  • очистке не препятствуют ледяные пробки. Для их разрушения можно подавать в трубы горячую воду. Это делает оборудование незаменимым на дачных участках в зимнее время: ледяную пробку в наружной части трубопровода не осилят ни трос, ни химическое средство.

Минус у технологии только один: необходимость покупки оборудования либо дороговизна обработки (если нанимать профессионалов). Порядок цен на услуги профессиональных фирм:

  • наружная канализация (в т.ч. магистральная) – 110 р. за метр погонный;
  • внутренняя – 100;
  • общая (комплексная) – 100;
  • ливневая – 90.

Цены пугают, но эффект такой прочистки держится до 10 лет. Сами аппараты стоят от 500 долларов и дороже, вряд ли их имеет смысл приобретать, если только вы не планируете многоцелевое или коммерческое использование.

Мобильное устройство для прочистки труб системы канализации

Проблемы и решения

Что делать, если чугунная ревизия на канализационной трубе не открывается из-за заржавевших болтов?

Болты срезаются болгаркой или ножовкой по металлу и после прочистки засора меняются на новые. Желательно — на латунные: уж они-то не заржавеют снова.

Вскрыть чугунную ревизию на старом стояке — нетривиальная задача.

Как зафиксировать чугунную крышку, если под рукой нет болтов подходящего размера?

Ее можно притянуть парой импровизированных хомутов из отожженной стальной или толстой медной проволоки.

Чем обеспечить герметичность крышки?

  • Прокладку для пластиковой ревизии можно вырезать из старой автомобильной камеры;
  • Под чугунную крышку лучше проложить микропористую резину. Края седла редко бывают ровными; тонкую прокладку из жесткой резины они могут просто-напросто не прижать по всей окружности люка.

Что делать, если вблизи места засора нет ревизии?

Вскрыть трубу ниже места засора максимально близко к нему. Именно ниже — чтобы стоящие в трубе стоки не залили дом. Для прочистки достаточно отверстия диаметром 3 — 4 сантиметра: в него должен пройти крючок проволоки или троса. Способ, которым можно проделать лючок, определяется материалом трубы.

В пластике проще всего высверлить по кругу несколько отверстий, после чего вырезать трубу электролобзиком или острым ножом;

Вскрытая пластиковая канализация.

Чугун надкалывается по периметру отверстия острым зубилом или надрезается болгаркой, а затем пробивается несколькими ударами молотка.

При прочистке снизу вверх будьте готовы увернуться от хлынувших в отверстие стоков.

Как заново загерметизировать импровизированный лючок после прочистки? В качестве временной меры можно наложить на канализацию резиновый бандаж.

Для этого нам понадобится:

  1. Бинт-резина или разрезанная вдоль велосипедная камера;
  2. Вязальная проволока.

Временная герметизация трубы.

Полноценный ремонт осуществляется установкой в разрыв трубы ревизии, которая позволит прочистить засор при его повторном возникновении. Способ установки ревизии вблизи раструба описан мной выше. Если люк нужно врезать в участок трубы, лишенный раструбных соединений, в дополнение к ревизии и компенсатору понадобится канализационная муфта.

Порядок действий будет таким:

  1. Труба перерезается в двух местах;

Врезать ревизию можно в любой участок трубы.

  1. Торцы зачищаются от заусенцев;
  2. На обоих торцах снимается наружная фаска;
  3. На верхнюю трубу до упора надевается компенсирующий патрубок;
  4. На нижнюю натягивается муфта, в свободный раструб которой вставляется ревизия;
  5. Компенсатор осаживается в раструб ревизии;
  6. Горловина компенсатора фиксируется хомутом, чтобы предотвратить случайную расстыковку соединения.

https://youtube.com/watch?v=J35iUjaNkpY

Что такое ревизия

Прежде всего, следует разобраться, что такое ревизия в канализации. Фактически, это фасонный элемент в форме тройника, средняя часть которого используется не для присоединения отводной линии трубопроводов, а служит люком для доступа во внутреннюю полость канализационной системы. Этот люк снабжен крышкой, которая крепится либо на 4 болтах, либо на резьбе. Ревизия в канализации — не просто нужный, удобный и полезный элемент, ее наличие обусловлено требованиями СНиП (в частности, СНиП 2.04.01-85), и прочих нормативных документов. Согласно нормативам, ревизия устанавливается:

  • на канализационном стояке верхнего и нижнего этажа;
  • в домах с количеством этажей больше 5 ревизионные люки должны быть смонтированы через каждые 3 этажа;
  • ревизия канализации должна присутствовать на горизонтальных трубопроводах диаметром 50 мм, транспортирующим сточные воды, не реже, чем через каждые 15 метров длины;
  • на трубопроводах, по которым передвигаются бытовые сточные воды, расстояние между прочистками и ревизиями внутренней канализации составляет 12 м;
  • для ливневой канализации или производственных стоков расстояние не должно превышать 10 м;
  • на горизонтальных отводах, ведущих к нескольким (3 и больше) сантехническим приборам, не снабженных собственными устройствами для доступа в систему.

Для соблюдения этих требований необходимо, чтобы количество ревизок (рабочих отверстий) в системе было подсчитано и внесено в рабочий чертеж еще на стадии проектирования.

Что собой представляет ревизия?

Это фитинг, похожий на тройник, в котором вместо проходного бокового патрубка точно такой же, только герметично закрытый крышкой. В те времена, когда в канализационных системах использовались чугунные трубы и такие же фасонные части, ревизия представляла собой своеобразную конструкцию. Это было прямоугольное отверстие, которое закрывалось чугунной крышкой. Крепление последней к ревизии происходило посредством четырех болтов, которые вставлялись в прорези по углам фланца на тройнике и крышке.

Герметичность обеспечивалась резиновой прокладкой, которая полностью закрывала отверстие. В результате притягивания болтов гайками происходило прижатие крышки к фланцу ревизии. Кстати, болты обязательно затягивались крест-накрест. Тем самым создавалось равномерное прижатие по всему периметру отверстия. Кто этого не знал, тот долго добивался герметичности.

В настоящее время чугунные трубы и фитинги постепенно уходят из оборота. Им на смену пришли пластиковые изделия, которые по некоторым техническим и эксплуатационным показателям превосходят устаревшие аналоги. То же самое произошло и с канализационной ревизией:

  • Во-первых, другим стало сырье.
  • Во-вторых, изменилась форма. Это все тот же тройник, только отверстие стало круглым, что упростило процесс его изготовления. Соответственно, изменилась и крышка. Исчезли болты, потому что крепление производится по методу накручивания крышки на патрубок, то есть с помощью резьбового соединения.

Особенности использования

Эксплуатация ревизии носит эпизодический характер. Есть немало элементов, которые вообще ни разу не использовались за все время службы, поэтому опыта работ с подобными устройствами у домашних мастеров нет

Принципиальных требований к использованию ревизий не существует, единственным условие является аккуратность и внимание — тросиком легко повредить края отвода, что нарушит герметичность соединения крышки и патрубка. От этого могут появиться дурной запах и протечки, что потребует трудоемкой замены всего элемента

Во время прочистки следует учесть опасность и действовать максимально аккуратно, тогда результат работы будет полностью ожидаемым и благоприятным.

Разновидности ревизий

Существует несколько вариантов ревизий. Во-первых, используется техническая прочистка. У этого агрегат упрощенная конструкция. Стоит изделие дешевле других. Обычно его монтируют в подсобках, на складах. В большинстве случаев у таких ревизий крышка квадратной формы.

Во-вторых, применяю санитарно-гигиенические прочистки. Они подходят для тех объектов, где санитарные и эпидемиологические нормы повышенные. К примеру, это клиники, отели, фармацевтические компании. Обычно у прочисток для таких помещений крышка имеет округлую форму. У них особая конструкция. Кроме крышки, предусмотрен сам корпус либо основание, а также уплотнитель. Между корпусом и крышкой есть пространство в 0,25 мм. Уплотнитель является обязательным элементом, так как выполняет роль герметика.

Сложно представить себе систему внутреннего водоотведения без ревизии. Этот агрегат выполняет важные функции, поэтому обязательно нужно его устанавливать, выбирая оборудование из нержавеющей стали.

Правила монтажа канализации

Согласно правилам СНиП при монтаже производственных и бытовых сетей внутренние стояки канализации должны быть оборудованы специальными ревизиями.

Устройства ревизии и прочистки устанавливают в тех местах, где удобно будет ими пользоваться.

Перед установкой канализационной ревизии следует предварительно ознакомиться с рекомендациями специалистов

В жилом малоэтажном здании в районе нижнего и верхнего этажа на стояке должны стоять эти изделия. В строениях высотой более пяти этажей через каждые три пролета монтируется ревизия (ревизка). Установка выполняется обязательно на самом начале канализационной отводной трубы. К ней подключается на всем протяжении сантехническая аппаратура (три или более прибора), неукомплектованная устройством, прочищающим канализацию. Ванная комната или туалет чаще всего являются местом расположения канализационного стояка. Он может быть закрытого или открытого типа. Расстояние от стены до трубы должно составлять не менее двух сантиметров.

Основные правила для проведения монтажных работ:

  • Диаметр стояка на всей протяженности должен быть одинаковым (примерно 100 мм);
  • Рассчитывать диаметр необходимо в зависимости от того, каково количество отводимой сточной воды;
  • Канализационные стояки должны располагаться строго вертикально;
  • Вентиляция, которая заканчивает каждый стояк, выводится на чердак или крышу дома;
  • Стояки оборудуются специальными ревизиями для прочистки.

Монтаж внутренней канализации является трудоемким и ответственным процессом, который необходимо производить с учетом СНиП.
