Колодезные бетонные кольца

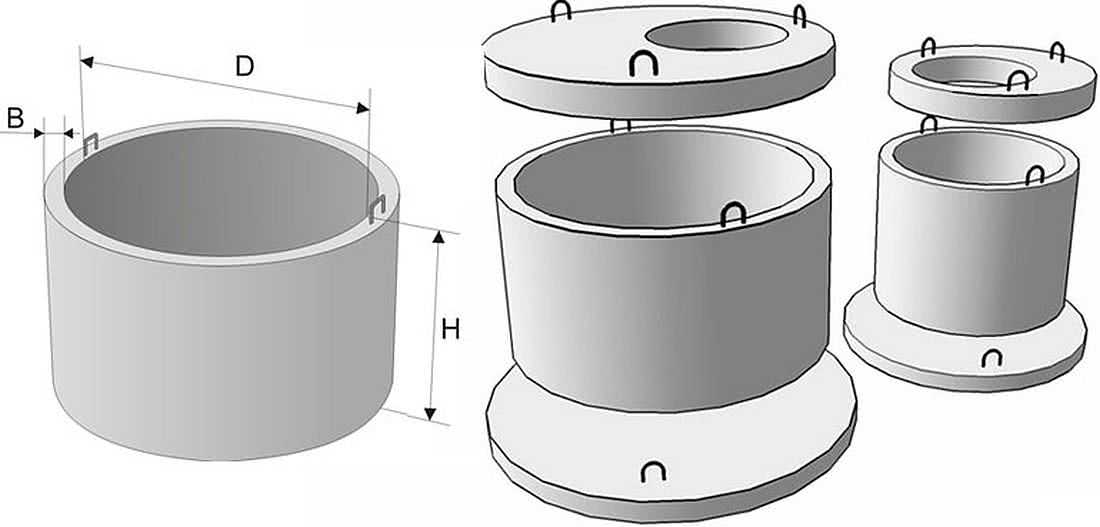

Виды бетонных колодезных колец

Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:

• КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
  • обычные с ровным краем, стандартной толщиной стенки;

  • со сформированным выступом — для замкового стыка;

    Бетонные кольца для стенок колодцев могут быть с фальцевым краем — это когда сформирован выступ для замкового соединения

  • усиленные — с большой толщиной стенки для случаев глубокого заложения;
  • армированные — с введенной арматурой.
• КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
• КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
• КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.

По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.

Плиты для перекрытия и основания

Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:

• ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.

• ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.

  Виды плит перекрытия для колодцев

• ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
• ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.

Стандартные размеры для плит

Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.

Как выбирать размер колодца

Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.

Размеры колодезных колец всех типов должны совпадать

Изготовление железобетонных колец в домашних условиях

Если вам понадобятся:

1) Нестандартные размеры. 2) Одно или несколько колец разной ширины. 3) Одно кольцо доборное.

И если нет особенных требований к точности изготовления конструкции, то их можно сделать самостоятельно. Посчитав, сколько стоит заводское изделие, его доставка и монтаж, – можно судить о целесообразности самостоятельных бетонных работ в домашних условиях.

Прежде всего просчитывается необходимый объем для бетонных колец: наружный и внутренний диаметр, высота. По расчетным нагрузкам (собственная тяжесть, вес коммуникаций, распорная сила воды, возможность сдвига грунта) выбирается конструкция из чистого бетона или армированная.

Арматура может быть как стальная, так и комбинированная (с использованием стекловолокна, более легкая, не подвержена коррозии).

Исходя из этих данных, поймете, какой объем и состав бетона потребуется для изделия. При производстве своих колодезных колец нужны большие объемы смеси – для которой, возможно, потребуется арендовать бетономешалку. Приблизительный расход на изготовление изделия диаметром 150 см – 0.3 куба готовой бетонной смеси.

Для самостоятельного производства потребуются:

• цемент марки М200 и выше;
• арматура;
• бетономешалка;
• тачка и большие емкости;
• форма для заливки – два разборных круга, вкладывающихся один в другой. Под форму годится металл и дерево. Чтобы сделать опалубку, для формы подойдут, порезанные старые металлические бочки.

Как сделать опалубку своими руками?

1. Установить опалубку, закрепив ее вертикально и загерметизировав швы.
2. Установить армирующий каркас (сваренные или скрепленные прутья).
3. Приготовить бетон по формуле:

цемент – 1 часть;

песок – 2.5 части;

промытый щебень – 3-4 части.

Вода не должна составлять более 50 % от массы бетонной смеси. Для повышения пластичности раствора при укладке в воду добавляют жидкое моющее средство (1 ч. л. на 10 л) или растворяют стиральный порошок (1 ст. ложка). Еще для повышения прочности используют клей ПВА или калийное стекло в объемах не более 2 %.

1. Заливать медленно, слоями не более 20 см высотой, мешая металлическим прутом. Каждый из слоев должен «улечься», иначе образуются полости.
2. По окончании заливки по уровню выровнять поверхность смеси, при необходимости укрепить закладные детали.
3. Оставить изделие схватываться. Во избежание растрескивания при высоких температурах – укутать в полиэтилен. Минимальный срок застывания – 4 дня. Расчетный срок набора прочности – 21 день.
4. Сначала снимается внутренняя часть опалубки, затем внешняя.

Технология производства

Изготавливают кольца для колодцев из жёсткого бетона, который заливается в опалубку. Нужно уточнить, что предварительно делают армирование из стальной проволоки, диаметром 8-12 мм. На противоположных концах конструкции устанавливают два вертикальных стержня, которые выполняют функцию ушек для подъёма кольца.

Форма уплотняется при помощи вибрации, чтобы исключить образование пустот. Опалубку снимают через сутки после заливки бетона. После этого готовые изделия складируются на открытых площадках. Отпускная прочность кольца (50% от заданной) набирается примерно через 7 дней. Полная прочность бетона достигается спустя 28 суток.

Плюсы и минусы ЖБ колец

Бетон удобен благодаря следующим характеристикам:

1. Размеры – широкий выбор моделей.
2. Марки бетона и присадки могут быть подобраны так, что выдержат высокую нагрузку, влажность и перемерзание.
3. Изделия не нуждаются в специальной обработке и уходе.
4. Длительный срок эксплуатации – до 100 лет.
5. Простота монтажа.
6. Возможно изготовление бетонных комплектующих непосредственно на участке своими силами.
7. Низкая стоимость.

Минусами могут оказаться:

1. Большой вес секции.
2. Необходимость применения крана при монтаже.
3. При неправильной установке – трудности с гидроизоляцией соединений.
4. Проблемы с демонтажем, заменой секций.

Описание и особенности

Исходя из названия, понятно, что железобетонное кольцо состоит из металла и качественного бетона. Это делает его прочным, позволяет сопротивляться нагрузкам снаружи и изнутри. Под нагрузками снаружи понимается давление грунта на кольцо. Что касается внутренних нагрузок, то это вода, которую кольца сдерживают, не давая ей попадать в землю.

Последнее особенно актуально при обустройстве септиков и сливных ям. Кольца претерпевают дополнительную гидроизоляцию, что позволяет полностью сделать их герметичными. Железобетонные кольца на фото имеют форму цилиндра.

Колодезные кольца, они же железобетонные изделия, представлены на рынке разными диаметрами. Это расширяет область применения материала, позволяет эксплуатировать в нуждах частных застройщиков и капитального строительства. Такие кольца весят прилично, поэтому доставить их собственноручно не получится.

В основном для их доставки применяется манипулятор, который одновременно доставляет их на объект и самостоятельно выгружает, производит монтаж. Для монтажа и выгрузки, у каждого кольца предусмотрены специальные зацепы. Они являются частью железобетонных конструкций, поэтому геометрия самого кольца не нарушается при выгрузке.

В комплекте к кольцам поставляется дно, а также верхняя крышка. Это позволяет добиться максимальной герметичности, соблюсти нормы СНиП, выполнить монтаж септика правильно.

Это интересно: Дом на колесах своими руками: излагаем главное

Разработка котлована под колодец

Первый шаг – определение подходящего места, где будут проводиться работы. Надо учитывать различные факторы, по большей части – связанные с местностью. Запрещается возводить конструкции рядом с объектами, где слишком много загрязнений. Иначе вода впитывает вредные вещества, когда проходит по внешним слоям. Обычно углубление грунта – не больше 3-4 метров, иначе устройство колодца не будет правильным.

Если есть действующий колодец – его с самого начала осушают. Это делают до тех пор, пока тёмные пятна на бетоне полностью не исчезнут. В случае дождливой погоды требуется дополнительная защита от осадков. Пример – гидроизоляция колодца из бетонных колец.

Если есть рыхлый бетон – его удаляют, используя отбойный молоток. Внешняя поверхность тоже требует тщательной очистки. Отложения соли и грязь, выросший мох тщательно удаляют. Тщательно обрабатывают металлические части в случае их появления на поверхности во время ремонтных работ. Для этого удаляют ржавчину с поверхности, потом покрывают всё антикоррозийным составом.

Углубление в бетоне до 2,5 сантиметров создают там, где появились трещины и повреждения. Тогда будет больше площадь, на которой материал соприкасается с герметиком. За этим следят, и когда проводится гидроизоляция колодцев из бетонных колец.

Какие лучше и как определить качество

Есть две технологии производства бетонных колец: методом вибролитья и вибропрессованием. В первом случае бетон заливают в разборные формы, уплотняют погружным вибратором и оставляют до схватывания. Обычно происходит это через 6-8 часов. Затем формы снимают и оставляют кольца «дозревать», чтобы они набрали достаточную для продажи прочность — 50%. Монтировать их можно через 28 дней, так что «свежие» кольца лучше не покупать. Еще один момент: в последние дни вызревания могут проявиться трещины. Так что лучше всего приобретать «вылежанные» на складе колодезные кольца. Как видите, технология проста, кроме форм никакого оборудования. Это и позволяет открывать небольшие цеха, которые делают эту продукцию. В таком случае качество полностью зависит от того, кто замешивает и заливает формы.

Для изготовления колодезных колец вибропрессованием требуется специальное оборудование. Не только формы, но и сам вибропресс. Он создает определенное давление и частоту вибрации на каждом из этапов процесса. Результат — более однородный бетон, гладкие и ровные края, идеально сформированный край или замок. Но и цена выше — более дорогое оборудование.

Как и из чего сделать формы для бетонных колец

Заводские формы делают из листового металла, усиливают ребрами жесткости. Толщина металла — 3-8 мм в зависимости от габаритов кольца.

Формы для колодезных колец чаще всего делают из металла

Из бочек с толстыми стенками

В домашних условиях выгнуть листовой металл с требуемым радиусом кривизны совсем непросто. Намного легче найти две толстостенные бочки с разными диаметрами. Диаметры должны отличаться на 14-16 мм. В таком случае толщина стенки получится 7-8 мм. Для колодезного кольца с армированием — то, что требуется.

Чтобы проще было с формой для железобетонных колец работать, можно две половинки скрепить дверными петлями

У бочек обрезают дно, внутреннюю часть делают выше примерно на 10 см — так удобнее. Чтобы можно было снимать опалубку с готового кольца, бочки распиливают вдоль на две части. Половинки надо надежно соединять. Сделать это можно по-разному:

• приварив уголки с просверленными дырками, стягивать болтами;
• сделать «ушки» в которые забивать клинья.

Чтобы внутреннюю часть не повело, к каждой половинке надо приварить несколько распорок, которые будут удерживать стенки от искривления.

Вставив одну часть опалубки в другую, выставляют их на одинаковом расстоянии одну относительно другой (замеряя зазор по кругу). В нескольких местах сверлят отверстия — под шпильки, которыми они будут фиксироваться. Шпильки — отрезки прутка с обоих сторон которых нарезана резьба. Отверстия располагают одно напротив другого, чтобы можно было надежно зафиксировать части опалубки.

В просверленные отверстия вставляют шпильки, затягивают гайками. При не очень большой толщине стенок формы для бетонных колец, скорее всего, придется подкладывать под гайки большие шайбы или вырезанные из металла пластины с отверстием — чтобы при заливке бетона форму не погнуло.

Из листового металла

При желании можно сделать формы для бетонных колец и из полосы листового металла и деревянных брусков, которые будут придавать опалубке жесткость. Отрезаете полосу нужной длинны — по длине окружности + 10 см на соединение. Ширина полосы — равна высоте кольца + 10 см. Внизу и вверху загибаете бортики по 5 см, по краю полосы делаете такой же бортик. В боковом бортике просверливаете отверстия под стягивающие болты. Верхний бортик надрезаете каждые 20-25 см (меньше, если диаметр кольца небольшой). Теперь полосу можно согнуть — получиться кольцо. Но оно очень нестабильное — «играет». Жесткости можно придать при помощи деревянного каркаса.

Формы для бетонных колец можно сделать из листовой стали

Из бруска нарезаете куски по 20-25 см длиной. Их крепите под бортик сверлите отверстие в металле, прикручиваете на саморезы отрезки брусков. При длине брусков в 20-25 см форма получится не круглой, а многогранной. Если для вас это критично, можно сделать надрезы чаще, короче напилить бруски. Укрепить также надо высоту. Для этого тоже используют бруски. Крепить их надо почаще — чтобы стенки не прогибались.

Если умеете пользоваться сваркой, можно пойти другим путем. Кроме листового металла понадобится профилированная труба квадратного сечения. Подойжет 15*15 мм или 20*20 мм. Сначала требуется согнуть по четыре одинаковых полудуги из профильной трубы. Четыре больших — для наружной опалубки и четыре поменьше — для внутренней. К дугам приварить вырезанные полосы металла.

Как основу использовать дуги из профильной трубы

Из деревянных досок или брусков

Если с деревом работать вам проще, можно собрать формы для жб колец из древесины. Их собирают из нешироких планок, внизу и вверху фиксируют при помощи кольца. Кольцо может быть из металла, например, из согнутой профилированной трубы. Ее на трубогибе можно выгнуть с требуемым радиусом кривизны.

Формы для производства колец можно сделать из древесины

Если бондарное искусство — ваш конек, можно дуги сделать тоже из древесины. Материал не столь важен. Важна прочность и жесткость полученной формы

Обратите внимание, что бортик крепится снаружи большей опалубки и изнутри меньшей

Важно! Чтобы снималась опалубка легко, перед заливкой формы надо смазать. Если планируете использовать бетонные кольца для колодца с питьевой водой, использовать можно подсолнечное масло

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло)

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло).

Размеры

В зависимости от типа колодца, нужно подобрать необходимые по размерам кольца для него. Перед тем как решить выкопать яму у себя во дворе, хорошо просчитайте затраты воды на всю семью. Только после этого по выбранному диаметру следует подбирать кольца

Также, важно знать последовательность, по которой будут опускаться кольца, первым идёт железобетонное кольцо с днищем, что обеспечит прочность конструкции, во вторую очередь стеновые элементы, а уже потом крышка и люк. Каждая деталь должна быть равной следующей, иначе колодец будет пропускать воду, именно поэтому следует строго проследить за этим ещё во время заказа

Подобрать необходимый размер колец неопытному человеку практически невозможно. Для того чтобы проблем с монтажом не было из-за неправильной подборки, кольца имеют маркировку, в которой указаны все необходимые значения: высота, диаметр. Таблица, представленная ниже, подскажет неопытному строителю подобрать эти железобетонные изделия.

Таблица: параметры бетонных колец

*Указаны средние цены с НДС и с доставкой по Москве

Сборные железобетонные кольца для колодцев и их выбор

Для каждого типа колодца необходимо подбирать кольца строго определенного диаметра. К примеру, в частном секторе для обустройства канализации чаще всего используются кольца для колодцев сборные железобетонные диаметром 1000.

Литая железобетонная основа кольца обеспечивает всей конструкции должную прочность и долговечность. Колодезные конструкции любого типа предусматривают не только сами кольца, но и другие элементы, подбираемые в соответствии с заданным диаметром. Таким неотъемлемым элементом является кольцо опорное, предназначенное для монтажа люка и его вывода на уровень асфальта или окружающего грунта.

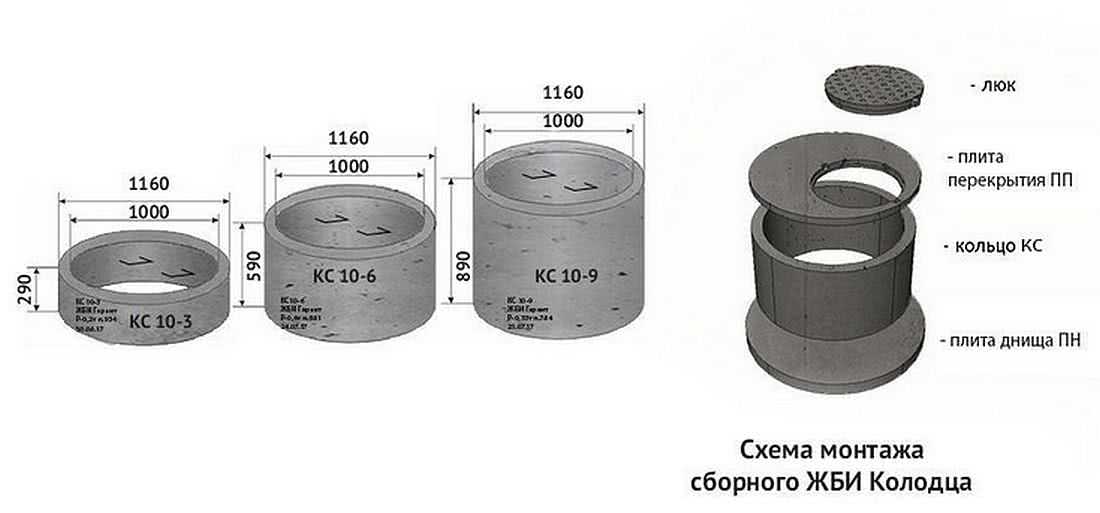

Элементы колодца укладываются в такой последовательности: сначала днище или кольцо с днищем, стеновые элементы, крышка, доборы и затем люк. Каждый из них должен абсолютно точно соответствовать по диаметру предыдущей детали конструкции.

Разновидности канализационных колец и сферы их применения

Для отвода канализационных вод обычно используют трубы, которые изготавливают из полимерных материалов, чугуна, керамики, асбестоцемента, железобетона, в основном эти изделия имеют небольшой диаметр, за исключением конструкций из легких пластиковых компонентов. Если для прокладки подземных коммуникаций необходим большой диаметр трубопровода, вес длинных труб становится слишком большим для транспортировки и монтажа линии, поэтому ее сооружают из коротких колец.

Из-за дешевизны широкие канализационные кольца производят только из бетона и у этого материала на сегодняшний день нет конкурентов. С развитием современных технологий и тенденции использования во всех сферах полимеров, на рынке относительно недавно появились аналоги изделий из бетона – полимерпесчаные кольца, которые используют только для возведения вертикально установленных конструкций.

Если в градостроительной сфере из ЖБ колец прокладывают подземные горизонтальные коммуникации для транспортировки органических отходов, ливневых и серых сточных вод, используют их в качестве защиты водопровода и газопроводных коммуникаций, то бытовом хозяйстве их применение носит иной характер. На индивидуальных участках железобетонные кольца для канализации служат основными элементами в устройстве следующих сооружений:

Водозаборные колодцы. Монтаж колодцев для забора питьевой воды из железобетонных колец – один из наиболее популярных способов водоснабжения индивидуальных жилых домов в городской и сельской местности. Шахту выкапывают ручным или механизированным способом, после чего в нее погружают канализационные стеновые кольца с замком. Если на участке сделан колодец из бетонных колец, глубина сооружения может достигать 30 м – в этом случае для забора воды используют погружной электронасос.

Септики. Из колец для канализации своими руками некоторые домовладельцы сооружают септики или отстойники, используя конструкции с закрытым дном и верхом.

Дренажные колодцы. Установка ЖБИ колец под канализацию в бытовом хозяйстве – одна из распространенных областей их применения. Очищенные в индивидуальных септиках канализационные воды утилизируют на своем участке, используя для дополнительной очистки и направления стоков под землю поля аэрации или дренажные колодцы. Дренажную камеру многие монтируют своими руками из железобетонных колец, устанавливая несколько элементов с замковым соединением друг на друга в вертикальном положении.

Рис. 2 Инженерные сооружения из ЖБИ колец

Смотровые колодцы. Инженерные сооружения этого типа нужны канализации в частном доме в тех случаях, когда подземная магистраль имеет большую протяженность или ответвления. Для проведения очистных, профилактических работ и осмотра, по ходу канализационного трубопровода размещают колодцы небольшого диаметра. Они предназначены для доступа к ревизионным лючкам, установленным в трубах для их прочистки в случае засоров и наблюдения за состоянием магистрали.

Кессонные колодцы. Колодец из ЖБ колец нередко применяют для размещения в нем насосного оборудования, защиты от замерзания и атмосферных осадков скважинного источника воды при заборе ее погружным электронасосом или поверхностной насосной станцией. Глубина подобных сооружений обычно не превышает 2 м, при монтаже нередко используют кольца с готовым днищем или верхним перекрытием с отверстием для люка, еще один вариант монтажа – установка отдельных круглых плит для дна и верхнего лаза. Также для кессонных колодцев опытные пользователи приобретают готовые конструкции с встроенными металлическими ходовыми скобами, расположенными по всей высоте стенки.

Отстойники. Нередко в частном домовладении, особенно в сельской местности, лишенные доступа к централизованной канализации жители разделяют утилизацию отходов. Они устанавливают на улице отдельный туалет для фекалий, а серые воды после мытья посуды, стирки, уборки помещений и иных хозяйственных нужд сливают через канализационные трубы в дренажный отстойник, сооруженный из бетонных колец.

Погреба. Бетонные кольца с дном можно использовать на частном участке для сооружения погребов, предназначенных для хранения плодоовощной продукции глубоко под землей в зимнее и летнее время.

Горизонтальные проходы. При прокладке инженерных коммуникаций под дорогами, для перебрасывания водных масс на другую сторону автомобильных и железнодорожных магистралей, часто используют железобетонные кольца большого диаметра, которые проще и легче уложить последовательно друг за другом, чем сразу протянуть тяжелую длинную трубу.

Рис. 3 Выемка грунта под колодцы спецтехникой

Расчёт количества бетона для кольца

Определяя параметры изготовления колец, следует сначала вычислить себестоимость производства этих изделий. А для этого нужны исходные данные:

• Сколько потребуется бетонной смеси на изготовление самого кольца, бетонного днища и крышки для колодца;
• Расход арматурных прутьев и готовой арматурной сетки для элементов колодца.

Для расчёта нужного количества бетонной смеси вам нужно записать параметры того кольца, которое вам нужно. Имея на руках стоимость цементно-песчано-гравийной смеси, можно будет, приплюсовав к этим данным стоимость работ, вычислить приемлемую для вас цену. Итак:

Имеем внешний диаметр кольца D, высоту h и толщину стенки t.

1. По наружному диаметру вычисляем площадь внешней окружности, используя формулу (¼ π D²), где D означает наружный диаметр, а за величину π берём 3,14 (без следующих десятичных знаков в периоде, они малосущественны).
2. Переводим числа в значения метра.
3. По указанной формуле, с учётом толщины стенки, вычисляется внутренний диаметр элемента.
4. Из числового значения площади окружности по D внешнего вычитают площадь окружности d внутреннего.
5. Для определения объёма бетонной смеси при таких числовых значениях высоту конструкции перемножают на площадь.

Пример расчёта

Допустим, нам необходимо вычислить объем бетона для заливки кольца с внешним диаметром D=1200 мм, высотой h=1000 мм и толщиной стенки t=80 мм.

1. Находим площадь внешней окружности. Sн=¼ π D²=1/4*3,14*1,2²=1,13 м²;
2. Для нахождения внутреннего диаметра, нужно из значения внешнего вычесть толщину стенки, умноженную на 2. d=D-2t=1,2-2*0,08=1,04 м;
3. Вычисляем внутреннюю площадь. Sвн=¼ π d²=1/4*3,14*1,04²=0,85 м²;
4. Площадь нашего кольца. S=Sн-Sвн=1,13-0,85=0,28 м²;
5. Объем нашего изделия. V=S*h=0,28*1=0,28 м³.

Использование онлайн-калькулятора

Главное правило расчётов с этим полезным девайсом – ввести указанные в приведённой выше формуле числовые значения диаметра, высоты кольца и толщины его стенок, как в ту же секунду вам будет предоставлен расчёт объема бетона, нужного для изготовления бетонных элементов.

Цена

Что касается колец, то в зависимости от города, а также от задачи, на которую они предназначены, цена может варьироваться от 2000 рублей за единицу. Чем больше диаметр, тем дороже стоит изделие. Помните, что с увеличением диаметра вы сможете доставить гораздо меньшее количество штук на манипуляторе, что потребует либо аренды 2-х машин, либо сделает несколько рейсов.

В любом случае, аренда спецтехники почасовая, поэтому будьте готовы платить за количество времени. Стоимость колодца из железобетонных колец, с учетом доставки, монтажа и земляных работ, может достигать 50 тыс. рублей.

Фитинги для пластмассовых труб

Фитинги для системы канализации из ПВХ

Фитингом именуется часть трубопровода, нужная для соединения пары труб под углом, в случае стыковки наиболее 2-ух труб и прочее.

Также фитинги разрешают соединить локальную канализацию с городской магистралью.

Где используются фитинги? Почаще всего их можно встретить при монтаже канализации в жилых домах, при этом это могут быть как жилые дома в городке и за его пределами, так и в высотных квартирах. Фитинги могут применяться в системах, по которым проходят стоки температурой не наиболее 80° C, а также для отвода кратковременных стоков ‒ температурой 95° C. Под стоками предполагается не лишь грязная вода с раковины, унитаза либо душевой кабинки, но и определенные хим составы, коэффициент которых, узнаваемый как pH, имеет спектр от 2 до 12.

Типы фитингов

Фитинги для внешной и внутренней канализации

По собственному типу фитинги могут быть следующими:

• те, что юзаются в системах, устраиваемых снутри дома;
• те, что используются в системах, находящихся вне дома.

Способ соединения фитингов также различный и может происходить с помощью резиновой прокладки в виде кольца и, в редких вариантах, методом склеивания.

Уплотнительное кольцо в крайнем случае не применяется.

Что ещё потребуется? Дополнительные элементы

Нужно отметить, что установка одних колец не решит проблему качественной системы водоснабжения. Чтобы колодец соответствовал предъявляемым требованиям, потребуется монтаж дополнительных элементов. Это не обязательное условие, но соблюдение этого правила поможет предотвратить загрязнение системы сточными водами, увеличит срок эксплуатации, придаст конструкции завершённый вид.

Для этого применяются:

• Плиты низа – обеспечивают надёжное основание.
• Плиты перекрытия – благодаря узкому отверстию сверху такой плиты устанавливают кольцо малого диаметра, закрываемое обычной крышкой канализационного люка.
• Доборные кольца – изделия стандартного диаметра, но меньшей толщины. Такие элементы помогают поднять высоту колодца на нужный уровень.

Использование таких изделий обеспечивает колодцу максимальную герметичность, предотвращает промерзание труб в зимний период.

Крышки для колодцев

Плиты днища

Опорные кольца

Кольца с крышками

Размер колец для колодца по ГОСТу

Для изготовления колодезных колец используют бетон марки М200. Его компоненты: цемент, песок, щебень и вода. Для улучшения прочностных характеристик в форму устанавливается стальная арматура

Обращаем ваше внимание, что бетонные изделия с арматурой внутри — это отдельная категория. Так что если нужны железобетонные кольца для колодца, их надо искать отдельно

Не все заводы выпускают такую продукцию.

Расшифровка маркировки

Для питьевых колодцев часто используют только один тип колодезных колец — КС. В маркировке дальше идут две цифры через точку. Например, КС 10.6. Первая цифра — это внутренний диаметр, указанный в дециметрах. Один дециметр равен десяти сантиметрам. Чтобы узнать диаметр кольца в сантиметрах, эту первую цифру надо умножить на десять (по сути, просто добавить ноль в конце). Например, КС 10.6 — внутреннее сечение 10*10= 100 см. КС 15.9 — 15*10 = 150 см.

Вторая цифра в маркировке колец для колодца — высота в дециметрах. Перевод аналогичен: надо умножить на 10 (после цифры дописать ноль), получим сантиметры. Рассмотрим все те же примеры: КС 10.6 — высота 60 см (по ГОСТу высота 590 мм, то есть 59 см). Для КС 15,9 — высота кольца 9*10 = 90 см (по ГОСТу — 890 мм, то есть 89 см).

В пункте ниже есть выдержка из ГОСТа 8020-90, в котором указаны точные размеры. Если посмотреть на цифры, видим, что высота везде в маркировке стоит округленная. Показана больше, чем должно быть по нормативу. Так что имейте в виду, что по факту высота будет меньше на 1 см. И это не отклонение, а соблюдение ГОСТа. Например, КС 10.6 — в высоту по стандарту 59 см, а если расшифровать, то получается 60 см. Это стоит учесть и при измерениях.

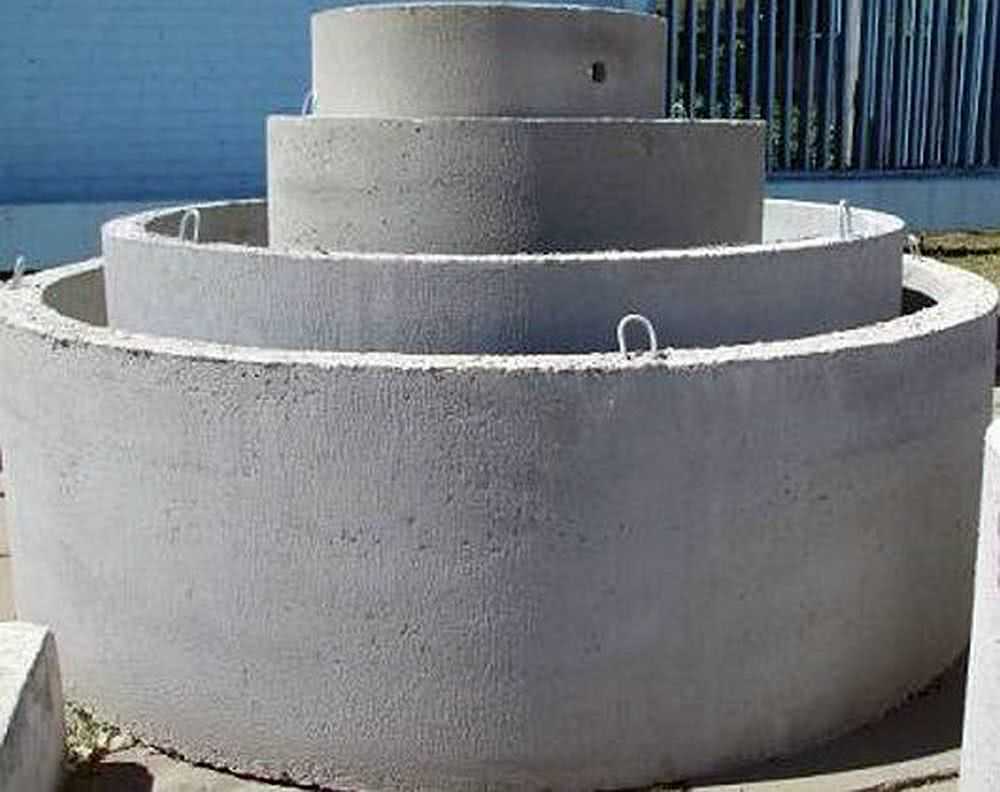

Какие бывают размеры колодезных колец

Принято определять размер колец для колодца по внутреннему диаметру. Именно он и указывается при маркировке. Наружный диаметр может быть больше или меньше — в зависимости от того, нормальной прочности кольцо или усиленное. В таблице указаны параметры для изделий нормальной прочности.

• КС 7.3 и КС 7.9. Размер внутри — 70 мм, две высоты — 29 см и 89 см. Они используются редко, так как маловаты. Могут применяться для небольших ливневых систем. Но там чаще ставят пластиковые — они практичнее и легче.
• Следующий размер — метровые КС 10.3, КС 10.6 и КС 10.9. Внутреннее сечение — 100 см, три возможных высоты: 29 см, 59 см и 89 см. Это практически самые ходовые габариты. Оптимальный размер КС 10.6 — они проще в установке чем те, которые на 90 см.
• Редко встречается размер КС 13.9. Его по каким-то причинам заводы игнорируют.
• Следующая ходовая позиция — на полтора метра в диаметре. КС 15.6 и КС 15.9. Этот размер колец подходит, если надо хранить большие объемы. Его иногда применяют для питьевых колодцев, но чаще для септиков или отстойников.
• Двухметровые колодезные кольца есть в трех размерах: КС 20.6, КС 20.9 и КС 20.12. Применяют их обычно для септиков. Собирают иногда и питьевые колодцы, если надо обеспечить большой расход воды. Как видите, тут впервые встречается высота кольца 119 см (в маркировке 12 после точки).
• Самый большой размер колец для колодца — два с половиной метра. КС 25.12. В быту они применяются редко, так как установить без спецтехники их нереально.

Если говорить о массе колец, то она зависит от нескольких факторов. Первый — марка бетона, тип заполнителя. Второй — количество и размеры (масса) арматуры. Третий — толщина стенки. Так что у каждого производителя масса получается своя. Выше приведена таблица одного из заводов

Обратите внимание: толщина стенки указана от 70 см до 100 см. Если посмотреть в таблицу ГОСТа, там минимальная толщина стенки — 14 см для КС 7

Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см. Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее.

Цены колец

Ценовую политику формирует рынок, и потому в разных регионах одно и то же изделие будет стоить по-разному, но везде цена его находится в прямой зависимости от размеров. И если за КС 7.3 придется заплатить от 700 руб., то за КС 20.9 — уже около 4,5 тыс. руб. Покупка у производителя дает экономию на 5-15 % по сравнению со строительными рынками. Но, составляя смету, кроме трат на кольца, заказчик должен иметь в виду и другие расходы:

• на рытье котлована под сооружение;
• на доставку продукции;
• на монтажные работы;
• сооружение колодезного домика (по желанию);
• на дополнительные материалы, например, на цемент для герметизации швов или на гальку для фильтрационного дна колодца.

Сотрудничать имеет смысл с одним поставщиком. Во многих случаях это принесет дополнительные выгоды в области сервиса, доставки и информационной поддержки.

Похожие записи:

Подготовка участка под строительство частного дома Один раз заплатил Как ровно отрезать трубу болгаркой: методы работы с угловой шлифовальной машиной Пенополистирол под ламинат: разновидности, характеристики, плюсы и минусы Жидкое стекло Дизайн участка на 3 сотки: каких правил надо придерживаться
