Как настроить реле давления насосной станции

На какие параметры настраивать станцию водоснабжения?

При первом запуске системы запоминают показания манометра в моменты включения и выключения насоса. Смотрят в паспорте на изделие предельные значения давления в водопроводе. Обычно они лежат в диапазоне 1,5-3 бар.

Если решили поменять настройки, в начале нужно понять, напор требуется уменьшить или увеличить. Для того чтобы вода из кранов вытекала интенсивнее, следует увеличить давление выключения, и наоборот.

Ориентиры для определения нового рабочего диапазона манометра:

  • максимальный объем воды, который случается использовать;
  • предыдущее давление;
  • диаметр трубы;
  • количество подключений насоса в час.

Примерный расход жидкости из разных потребляющих приспособлений:

  • умывальник — 360 кг/ч;
  • душ — 600 кг/ч;
  • туалет — 250 кг/ч;
  • стиральная машина — 600 кг/ч;
  • посудомоечная машина — 500 кг/ч;
  • система для полива — 1000 кг/ч.

Просчитав ожидаемый расход воды, проще всего воспользоваться таблицей ниже для определения значения давления, с которого стоит начать регулирование:

Давление включения насоса должно быть не меньше, чем 110% от давления воздуха в гидроаккумуляторе.

Особенности и разновидности автоматики для насоса

В зависимости от применяемых элементов и их функциональности выделяют три поколения автоматического контроля. Для его организации чаще всего используются следующие устройства:

  • Блочная автоматика. Принцип работ базируется на изменении напора давления при открывании и закрывании крана.
  • Панель пуска. Основное предназначение – запуск и отключение скважинного насоса.
  • Реле давления. Предупреждает выход из строя насоса при прекращении подачи воды. Отключает оборудование при отсутствии напора воды.
  • Станция управления. Способна отключить оборудование, если отсутствует вода.

Чтобы процесс перекачки было легче контролировать, устанавливаются специальные контроллеры в виде лампочки. Они могут включаться при включении или выключении насосного оборудования, а также при возникновении неисправностей любого характера.

Принцип их работы довольно простой. При открытом кране механизм находится во включенном состоянии. После закрытия крана контроллер продолжает удерживать насос включенным 10 секунд, после чего переходит в режим ожидания. При холостом ходе или в других аварийных ситуациях срабатывает защита.

Преимущества и недостатки контроллеров

Применение контроллеров значительно упрощает процесс использования насосного оборудования. К тому же правильно подобранные механизмы способны предупредит серьезные поломки в случае непредвиденной ситуации. Они имеют компактные размеры, но при этом отличаются функциональностью. Риск влияния человеческого фактора на работу оборудования практически отсутствует.

Не лишены контроллеры и недостатков:

  • не могут применяться в системе с давлением более 2,2 бар;
  • некоторые модели рассчитаны на ограниченный поток воды;
  • электронные платы часто выходят из строя при скачках напряжения.

Наличие автоматики для насосной станции – это залог ее бесперебойной и длительной работы.

Источники

  • http://okanalizacii.ru/vodosnabzhenie/nasosy-i-stancii/rele-davleniya-vody-dlya-nasosa.html
  • https://yanashla.com/luchshie-rele-davleniya-dlya-nasosa/
  • https://o-vode.net/vodosnabzhenie/davlenie/rele
  • https://belkin-labs.ru/articles/95/
  • https://bulding.ru/water/water-supply-of-the-pressure-switch-the-water-pressure-switch-for-the-pump-the-device-and-the-principle-of-operation-troubleshooting-by-yourself.html
  • https://o-vode.net/vodosnabzhenie/davlenie/rele/kakie-neispravnosti-mogut-byt
  • https://master-water.ru/katalog/nasosy/avtomatika

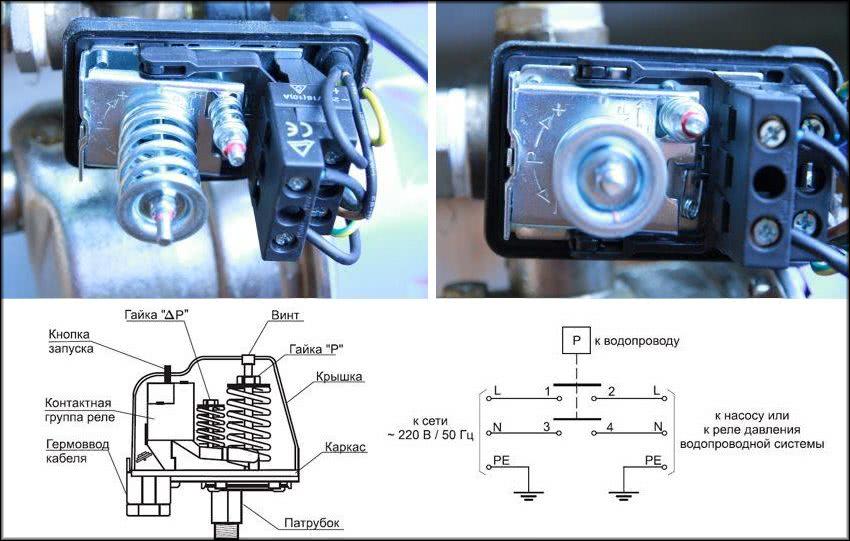

Конструкция и принцип работы реле давления

Реле являет собой небольшой блок с пружинами максимального и минимального давления. Его регулировка производится посредством все тех же пружин, которые реагируют на изменения силы давления. Достигнув минимальных показателей, пружина ослабевает, а при максимальных – сжимается еще сильнее. Таким образом, она вызывает размыкание контактов реле, и соответственно включает и выключает насосную станцию.

При наличии воды в водопроводе, реле позволяет создать постоянное давление в системе и требуемый напор. Благодаря правильной настройке обеспечивается автоматическая работа насоса, что позволяет существенно продлить срок его эксплуатации.

Но прежде чем переходить к настройке, давайте пройдемся по устройству и принципу работы насосной станции.

Она включается в себя следующие компоненты:

  • электрический насос, который производит забор воды из внешнего источника. Он может быть погружным, постоянно находящимся под водой или наружным;
  • обратный клапан, препятствующий уходу воды;
  • реле давления;
  • бак для накопления воды;
  • система обвязки, которая состоит из различных вспомогательных компонентов вроде фильтров, труб и т.д.

Что же касается принципа работы, то сложного в этом устройстве ничего нет. Внутри резервуара или бака находится баллон в форме груши, выполненный из модифицированной пищевой резины, а между ней и стенками емкости закачан воздух. Насос заполняет «грушу» водой, из-за чего она расширяется и сжимает внешнюю воздушную прослойку, которая начинает давить на стенку. С помощью регулировки реле, владелец насосной станции может сам установить предел наполнения резервуара и момент ее отключения. Все это контролируется посредством манометра.

Чтобы вода не ушла обратно в колодец или в систему, в насосе предусмотрен подпружиненный клапан. Достаточно лишь открыть и вода, которая собралась в «груше», пойдет по системе. Давление будет опускаться по мере расходования воды и после того, как оно упадет ниже установленного в реле порога, насосная станция автоматически включится и наполнит резервуар водой.

Реле подключается между выходом из резервуара и обратным клапаном на трубопроводе. Все разветвители в целях экономии обычно собираются из отдельных компонентов, но на деле легче купить пятиходовой штуцер, где предусмотрены резьбы под все детали, в числе которых и манометр

При этом крайне важно не перепутать местами входы для обратного клапана и штуцера, поскольку настройка насоса будет невозможной в этом случае. Но использование стандартных запчастей позволяет свести такие ошибки к минимуму

https://youtube.com/watch?v=Sm1YHwDcAvE

Что такое реле управления (давления) для насоса водоснабжения

Реле давления (РД) с гидроаккумулятором (ГА) — это «мозг» насоса, движущей силы, исполнительного узла, подающего жидкость в трубы. Датчик воды контролирует работу расширительного бака и всей системы, его также часто называют блоком управления насоса. Станции-модули и некоторые модели помп поставляются сразу с таким автовыключателем, но зачастую пользователи собирают систему, покупая узлы по отдельности, особенно, когда применяют погружной насос. В любом случае контроллер всегда заменяемый.

Система без контроллера (датчика) мПа (дальше по тексту также будем использовать для обозначения давления эквивалент в барах, атм.) будет работать, но для постоянного водоснабжения дома она неполноценная. С автоматикой вода сначала набирается в гидробак, давление возрастает, реле фиксирует это и отключает нагнетатель. Жидкость при открытии крана будет расходоваться, в том числе из указанной емкости, при этом натиск в баке будет уменьшаться, на что среагирует реле, сомкнет контакты, сосуд снова наполнится — цикл повторится.

Отрегулированный автовыключатель сократит число запусков, старт и отключение будут регулироваться автоматически опосредствованно открытием/закрытием кранов точек водоразбора. Без контроллера пришлось бы каждый раз включать оснащение вручную, подходя к выключателю, что, конечно же, нетерпимо для домашнего водоснабжения.

Как разобрать и почистить реле давления РДМ-5

Казалось бы, что может быть проще в бытовой насосной станции, чем реле давления? Однако случается, что и оно достаточно быстро выходит из строя: насос перестает отключаться при достижении максимального установленного давления выключения или, например, реле давления не включает насос до тех пор, пока из гидрофора не вытечет вся вода. Что же делать? Нужно ли менять реле давления, или можно наладить старое?

В ряде случаев со временем могут сбиться настройки реле, и достаточно лишь отрегулировать пружины должным образом. Если опыта в этом нет, лучше ничего не крутить, а обратиться в сервис к специалистам.

Процедура ремонта реле давления, как правило, сводится к его очистке. Но как почистить реле насоса и нужно ли для этого его отсоединять, или можно выполнить всю процедуру, просто сняв крышку? Для того, чтобы ответить на эти вопросы, следует знать устройство и иметь представление о принципе работы реле давления.

Вообще реле давления насосной станции может несколько лет работать без каких-либо сбоев, тем не менее из-за некачественной воды, повышенной влажности и перебоев напряжения поломки все же случаются, и если их не устранить вовремя, то можно поплатиться двигателем насоса или, если повезет, обойтись лишь заменой лопнувшей мембраны гидрофора.

В случае с содержащей много железа и жесткой водой происходит постепенное «забивание» прохода рабочей камеры, диаметр которого около 5 мм.

Время от времени нужно разбирать реле давления и чистить рабочую камеру

Рано или поздно это приводит к тому, что реле давления перестает включаться или же совсем перестанет выключаться, в результате чего насосная станция может работать без отключений. Для того, чтобы исправить ситуацию, следует прочистить засорившийся проход или полностью саму камеру реле давления в случае сильного загрязнения.

Чтобы приступить к выполнению данных процедур, нужно обязательно отсоединить реле от электрической сети и, открыв кран, сбросить излишнее давление в системе. В нашем случае мы имеем дело с реле РДМ-5. Вскрываем крышку реле, выкрутив отверткой фиксирующую крышку пробку.

Перед тем как снять реле давления, необходимо отсоединить от него кабели и открутить накидную гайку ключом «на 17».

Засорившийся проход реле давления легко чистится любым не острым предметом, дабы не нанести вред резиновой мембране. Лучше сразу выкрутить все 4 винта на обратной стороне реле давления, снять фланец, мембрану, металлическую пластинку с двумя ушками и тщательно почистить и промыть их и рабочую камеру.

Видно, что под пружинами одна сторона пластины сильно поднята вверх, и никакими усилиями выровнять ее вручную оказалось невозможным. До тех пор, пока не была вскрыта камера с мембраной реле давления.

Теперь пластина вернулась в свое первоначальное положение, что видно на фото ниже.

На фото четко видна еще одна третья пружина, похожая на булавку, которая одной стороной крепится защелками на пластмассовом основании реле, а другой — к той самой пластине. Про нее мало кто говорит, но из-за износа пластмассовых защелок также могут возникнуть проблемы в работе реле давления по причине самопроизвольного смещения пределов включения-выключения.

Чистка реле давления РДМ-5 оказалась выполнена в считанные минуты. Осталось только собрать реле в обратном порядке, уплотнив перед монтажом резьбу специальным герметиком или фум-лентой.

Встречается и другая причина нестабильной работы реле давления — повышенная влажность в месте установки насоса с автоматикой, что является причиной подгорания и окисления контактов реле. При этом рале давления включается с некоторой задержкой или при легком постукивании корпуса реле рукой. Чтобы убедиться, что причина, по которой не включается реле давления насосной станции, кроется именно в этом, не обязательно полностью разбирать реле, достаточно лишь снять крышку. Увидели белый налет или капельки жидкости на металлических деталях — велика вероятность подгорания контактов.

Если после чистки реле давления станция все равно продолжает работать нестабильно, качает рывками и наблюдаются резкие скачки давления, то следует проверить обратный клапан, а также давление воздуха в гидрофоре, которое должно быть ниже настроенного давления включения РДМ-5 примерно на 0,2-0,3 бара. При меньшем давлении в гидробаке его нужно подкачать автомобильным насосом. Если при нажатии из ниппеля потечет вода, значит нужно менять мембрану гидроаккумулятора.

Лопнувшая мембрана гидроаккумулятора насосной станции

Часто встречающиеся ситуации

Во время эксплуатации насосной станции могут появляться различные сбои в ее работе, причина нарушений – неправильное включение/выключение электрического двигателя.

Необходимость замены реле

Замена выполняется в следующем порядке.

Отключите питание и полностью слейте воду с гидроаккумулятора. Краны отставьте в открытом положении.

Питание насоса должно быть выключено перед началом работ

Отсоедините провода подвода тока и подключения электрического двигателя. Если есть заземление, то надо открутить и его. Достаньте кабели из патрубков.

Выполняется отсоединение проводов

Открутите старое реле. Оно фиксируется к металлической трубе при помощи штуцера

Важно помнить, что остаточное давление воды в баллоне всегда будет, чтобы уменьшить разливы, подкладывайте под штуцер миску или иную небольшую емкость. Объем оставшейся воды зависит от диаметра и метража водопроводных труб, расположенных между открытым краном и насосной станцией

Старое реле необходимо снять

Установите новое реле давления, плотно закрутите металлический штуцер
Обращайте внимание на состояние прокладки, не допускайте появления протечек. Установка нового реле давления

Установка нового реле давления

Закрутите провода на клеммнике

Проверьте стояние большой и маленькой пружин, они должны иметь заводскую регулировку.

Подключение питания к прибору

После этого закройте все водопроводные краны или главный вентиль на выходе, включите насос и выполните точную регулировку давления воды по вышеописанному алгоритму. Никогда не спешите. Работы несложные, но последствия ошибок могут быть очень печальными.

Перед запуском насоса следует убедиться в правильности подключения и регулировки реле

Насос постоянно включается/выключается

Это значит, что давление воды резко повышается до максимальных значений, двигатель при этом выключается. Давление столь же резко падает до минимальных и агрегат опять включается.

В этом случае реле давления трогать не надо, оно не виновато. Причина в гидроаккумуляторе – порвалась или сильно растянулась резиновая мембрана, размещенная внутри баллона. Она не расширяется, не принимает воду и не компенсирует повышение давления.

Принцип работы мембраны в гидроаккумуляторе

Как известно из школьных уроков физики, вода не сжимается. При включении насоса давление моментально поднимается, при выключении также моментально падает. Придется разбирать гидроаккумулятор и менять мембрану.

Решить проблему поможет замена мембраны

Для нормальной работы насоса рекомендуется давление воздуха в металлическом баллоне устанавливать примерно на 10% ниже параметра включения электрического двигателя. Давление проверяется только после полного спуска воды из гидроаккумулятора. Если она есть, то значения поднимаются и искажают регулировочные показатели.

Насос длительное время не выключается

Вначале все было нормально, а потом появилась такая проблема. Причина – износ насоса, он уже не может создавать нужное давление. Регулировка простая – немного уменьшите максимальное значение до момента выключения насоса. Чтобы иметь запас по надежности давление рекомендуется еще снизить на несколько десятых долей атмосферы. Если в результате регулировки показатели понижаются до критических, то придется менять водяной насос.

Если насос долго не выключается, это может указывать на износ оборудования

Воды в системе нет, а насос не включается

Есть три причины: неисправна проводка, закислились клеммы подключения или перегорел электрический двигатель. Для проверки надо иметь тестер и прозвонить электрооборудование, работы следует делать строго по правилам ПУЭ.

Если насос не включается, возможно, проблема в контактах реле

Что делать, если реле полностью разрегулировано?

Как производится настройка реле давления насосной станции

Хозяева частных домов понимают, что при нарушении функционирования реле возможен сбой в работе всей системы. От грамотной регулировки реле давления воды бытовой станции для подачи воды зависит стабильность работы всей системы, а значит и комфорт всех жителей дома.


Узел регулировки давления с миниманометром

Настройка реле должна начинаться с проверки установленных на производстве показателей. Обычно минимальным уровнем давления становится показатель 1,5 атм, а максимальным – 2,5 атм. Проверку осуществляют с помощью манометра. В этот момент необходимо отключить насос и обеспечить пустоту бака. Для измерения давления манометр присоединяется к пустому баку и с него снимают показания.


Манометр поможет проверить показатели реле

Мнение эксперта

Валерий Дробахин

Инженер-проектировщик ВК (водоснабжение и канализация) ООО «АСП Северо-Запад»

Спросить у специалиста

“Этой проверки можно избежать, купив готовый агрегат. Но при приобретении всех составляющих по отдельности провести первую настройку реле давления воды для насосной станции придется обязательно.”

Ремонт насосной станции своими руками

Для возобновления работы НС необходимо сделать следующее:

Всасывающая магистраль

Самостоятельный ремонт обратного клапана обычно заключается в удалении грязи или длинноволокнистых включений, которые мешают заслонке закрыться. При более сложных поломках деталь меняют.

Если на армированном шланге появились трещины, через которые насос подсасывает воздух, их необходимо заклеить армированным скотчем для ремонта трубопроводов.

Насос

Изношенные корпус или крыльчатку придется заменить.

Есть модели, в полость которых устанавливается нержавеющий вкладыш. Менять его гораздо дешевле, чем весь корпус.

Кстати, налет с контактов лучше всего удалять мягким школьным ластиком.

Подстройку реле осуществляют вращением двух гаек, навинченных на штоки с надетыми на них пружинами.

От степени сжатия большой пружины зависит значение давления включения (его еще называют нижним), а малая регулирует разность между ним и давлением выключения (верхним). Заметьте, не само давление отключения, а именно разность верхнего и нижнего давлений.

Если насос по причине износа не может развить достаточный для отключения напор, нужно дождаться, пока стрелка манометра замрет на максимальной отметке, а затем вручную обесточить агрегат. Далее понемногу отпускайте гайку малой пружины, пока контакты не щелкнут.

Это будет означать, что верхний предел рабочего диапазона реле соответствует максимальному давлению, которое может обеспечить насос на текущий момент. Для запаса малую пружину можно ослабить еще немного. При затягивании гайки диапазон, наоборот, будет увеличиваться.

Подобные действия можно производить и с большой пружиной, если она, к примеру, ослабла.

Гидроаккумулятор

Трещина в корпусе гидроаккумулятора – весомый повод обратиться в сервисную службу. Но если размеры ее не велики, можно попытаться заделать отверстие составом типа «холодной сварки». При разрыве мембраны или баллона деталь однозначно придется менять.

Выбирая НС, лучше отдавать предпочтение моделям с баллонным гидроаккумулятором. Замена резиновой «груши» в таких резервуарах, независимо от модели, осуществляется очень легко. Что касается мембранных накопителей, то во многих моделях этого типа установить новую мембрану может только сервис-инженер.

Старая и новая резиновые мембраны

Чаще всего для нормализации работы НС просто нужно докачать воздух в полость гидроаккумулятора. Делается это с помощью обычного насоса с золотниковым шлангом. При этом давление следует контролировать манометром.

Правила изготовления и установки клеток Золотухина для содержания кроликов описаны в этой публикации.

Его рекомендуемое значение указывается в характеристиках к гидроаккумулятору (обычно 1,5 атм.), но точно придерживаться этой величины не обязательно. В идеале давление воздуха в баке должно быть составлять не более 10% от давления включения насоса.

Избегайте применения дешевых китайских манометров в пластиковых корпусах, поскольку эти приборы дают большую погрешность.

Принцип работы реле

Главным элементом реле давления можно назвать группу контактов, закрепленную на металлическом основании. Именно эта часть включает и выключает устройство. Рядом с контактами располагается большая и малая пружина, они регулируют давление внутри системы и помогают в решении вопроса, как увеличить давление воды в насосной станции. В нижней части металлического основания закреплена крышка мембраны, под ней можно увидеть непосредственно мембрану и металлический поршень. Закрывает всю конструкцию пластиковый колпак.

Чтобы понять, как правильно настроить насосную станцию, необходимо знать, что реле давления работает по следующей схеме:

  • При открывании крана вода из накопительного бака поступает в точку разбора. В процессе опустошения емкости давление начинает постепенно снижаться, соответственно, уменьшается степень давления мембраны на поршень. Контакты замыкаются, и насос начинает работать.
  • Во время работы насоса краны на точках разбора могут быть открытыми, в это время вода поступает потребителю. При закрытии крана начинается наполнение гидробака водой.
  • Повышение уровня воды в баке приводит к усилению давления в системе, которое начинает давить на мембрану. Она начинает давить на поршень, что способствует размыканию контактов и остановке работы насоса.

Правильно настроенный регулятор давления водяного насоса обеспечивает нормальную частоту включения и выключения насосной станции, нормальный напор воды и срок службы оборудования. Неправильно выставленные параметры становятся причиной непрерывной работы насоса или его полной остановки.

Регулировать или нет — как определить?

В случае, когда оборудование покупается в собранном виде, необходимо убедиться, что давление в насосной станции находится в допустимом диапазоне.

Стандартные заводские настройки лежат в пределах:

  • включения – 1,5-1,8 атм.;
  • выключения – 2,5-3 атм.

Далее остается проверить, устраивают ли такие параметры семью.

Изменяют параметры системы также, если начинают чувствовать дискомфорт во время пользования водопроводом. Потребитель, для которого удобен средний напор для мытья посуды и принятия душа, выберет низкий порог включения двигателя.

Когда человек активно пользуется гидромассажным устройством, хочет, чтобы ванная и стиральная машина заполнялись водой максимально быстро, ему необходима интенсивная работа станции с частым включением мотора.

Полезные советы и рекомендации

Каждый владелец насосной станции желает, чтобы оборудование нормально функционировало на протяжении долгого времени. Для этой цели требуется изучение принципа работы реле давления и регулярный контроль над каждым элементом. В частности специалисты рекомендуют один раз в три месяца замерять показатели давления в гидроаккумуляторе. Регулярный контроль и настройка позволяют стабилизировать работу всей насосной станции. Кроме того в процессе контроля можно выявить недостатки и внезапные поломки оборудования, которые требуют скорейшего устранения.

Контроль состояния системы в большинстве случаев заключается в регулярной фиксации показаний водяного манометра при включении и выключении насоса. Нормальной считается работа оборудования при значениях, которые были установлены в процессе настройки реле давления.

При измерении давления не стоит забывать о погрешности в точности показаний манометра. Дело в том, что между подвижными частями прибора может возникать трение, что в некоторой степени влияет на показатели. Для получения более точных результатов измерения перед началом процесса можно смазать трущиеся детали измерительного прибора.

Недостатком любого механизма можно назвать его износ в процессе эксплуатации. Реле давления в этом случае не является исключением. По этой причине при выборе оборудования следует отдавать предпочтение более прочным изделиям. Кроме того следует понимать, что точная настройка водяного насоса и реле давления также позволяет продлить эксплуатационный период оборудования. Также необходимо уяснить, что постоянная работа при максимально допустимых значениях верхнего давления негативно сказывается на долговечности реле.

Перед тем как выполнить установку насосной станции рекомендуется провести тщательную очистку водопровода. В крайнем случае, может потребоваться полная замена старых металлических элементов системы более современными пластиковыми конструкциями.

В процессе настройки реле следует обратить внимание на регулировочные пружины, которые также требуют бережного обращения. Сильное сжатие пружин при регулировке реле может стать причиной погрешности в работе устройства

Кроме того срок службы пружины в этом случае существенно снижается, не исключены поломки реле давления после недолгого времени использования.

Для этой цели выполняют следующие действия:

  • Откручивают крепежные болты на корпусе реле.
  • Снимают мембранный узел.
  • Промывают внутреннюю часть и все мелкие отверстия.

В некоторых ситуациях не требуется разборка устройства, достаточно прочистить отверстия, просто сняв реле давления. При обнаружении засоров также можно прочистить всю насосную станцию.

Если замечены подтеки воды из корпуса реле давления для скважины, то можно предположить, что загрязнения повредили мембрану. Такое устройство подлежит полной замене.

Выводы и полезное видео по теме

Строение, составляющие и принципы работы:

Процесс подключения устройства по этапам:

Подробнее о том, как отрегулировать уровень срабатывания в реле:

Реле, контролирующее поток воды в трубопроводе, значительно повысит удобство применения насосов и надолго продлит срок их эксплуатации. Пренебрегать установкой предохранительного устройства крайне нежелательно, так как оно не только автоматизирует работу оборудования, но и по максимуму защищает его от возможных неполадок, случающихся из-за холостого хода.

А может вы успешно справились с установкой и настройкой прибора и хотите дать полезные рекомендации другим новичкам? Пишите свои комментарии в блоке ниже, добавляйте фото процесса монтажа или настройки – ваш опыт будет полезен многим домашним мастерам.

Реле протока воды – это специальный прибор, устанавливаемый для защиты водопроводных насосов. Защитное устройство при исчезновением воды в системе, срабатывает и отключает аппаратуру водоснабжения. Также прибор сможет автоматически выключить насос, когда давление в системе превысит установленный предел, и снова запустить его после стабилизации напора в сети.
