Реле давления воды: регулировка и установка своими руками

Что такое реле управления (давления) для насоса водоснабжения

Реле давления (РД) с гидроаккумулятором (ГА) — это «мозг» насоса, движущей силы, исполнительного узла, подающего жидкость в трубы. Датчик воды контролирует работу расширительного бака и всей системы, его также часто называют блоком управления насоса. Станции-модули и некоторые модели помп поставляются сразу с таким автовыключателем, но зачастую пользователи собирают систему, покупая узлы по отдельности, особенно, когда применяют погружной насос. В любом случае контроллер всегда заменяемый.

Система без контроллера (датчика) мПа (дальше по тексту также будем использовать для обозначения давления эквивалент в барах, атм.) будет работать, но для постоянного водоснабжения дома она неполноценная. С автоматикой вода сначала набирается в гидробак, давление возрастает, реле фиксирует это и отключает нагнетатель. Жидкость при открытии крана будет расходоваться, в том числе из указанной емкости, при этом натиск в баке будет уменьшаться, на что среагирует реле, сомкнет контакты, сосуд снова наполнится — цикл повторится.

Отрегулированный автовыключатель сократит число запусков, старт и отключение будут регулироваться автоматически опосредствованно открытием/закрытием кранов точек водоразбора. Без контроллера пришлось бы каждый раз включать оснащение вручную, подходя к выключателю, что, конечно же, нетерпимо для домашнего водоснабжения.

Конструкция и принцип действия

Реле для регулировки давления имеет простую разборную конструкцию, благодаря которой пользователь может самостоятельно настраивать работу гидроаккумулятора, сужать или расширять параметры.

Внутренние детали скомпонованы в прочном пластиковом корпусе, напоминающем коробочку неправильной формы. Она имеет гладкую поверхность и только 3 наружных рабочих элемента: два муфтовых зажима для электрокабелей, идущих от сети и насоса, и металлический патрубок ¼, ½, 1 дюйм для подключения к системе. Резьба на патрубке бывает как наружной, так и внутренней.

Чтобы снять корпус прибора, необходимо вооружиться плоской отверткой и неторопливо и осторожно открутить утопленный в пластик винт, расположенный над осью большой пружины

Внутри находится основание, к которому крепятся рабочие элементы: большая и малая пружины с регулировочными гайками, контакты для подключения, мембрана и пластина, меняющая свое положение в зависимости от повышения/понижения параметров давления в системе.

Контакты двух электрических цепей, замыкаемые при достижении предельных параметров давления, находятся под пружинами, которые закреплены на металлической пластине. Когда давление повышается, мембрана гидробака деформируется, давление внутри груши увеличивается, масса воды давит на пластину. Та, в свою очередь, начинает воздействовать на большую пружину.

При сжатии пружина срабатывает и размыкает контакт, подающий напряжение на двигатель. В результате этого насосная станция отключается. С понижением давления (обычно это в интервале 1,4 – 1,6 бар) пластина встает в исходное положение и контакты снова замыкаются – мотор начинает работать и производить подкачку воды.

При покупке новой насосной станции рекомендуется произвести тестирование оборудования, чтобы убедиться в работоспособности всех составных частей. Проверка эксплуатационных качеств реле происходит в последовательности, изложенной ниже. В качестве примера – модель Haitun PC-19.

У механических моделей индикации и панели управления нет, однако они могут быть снабжены кнопкой принудительного включения. Она необходима, чтобы заставить функционировать.

Описание механического датчика

Механические датчики давления пользуются большей популярностью у потребителя, что объясняется их главным преимуществом – независимостью от электричества. Для включения прибора не требуется дополнительная розетка.

Основное назначение прибора – включение и выключение насосного оборудования при достижении определенных значений давления. Подключение насоса к системе осуществляется через датчик.

Наиболее распространенная модель механического датчика – РДМ-5, его основными узлами являются следующие элементы:

• Металлическая платформа.
• Поршень.
• Мембрана.
• Большая и малая пружина.
• Болты и гайки регулировки.
• Корпус из пластика.
• Электрические контакты.

В зависимости от выполняемых функций и наличия дополнительных узлов все датчики можно разделить на несколько групп:

• Простые реле давления.
• Реле давления с дополнительным датчиком защиты от «сухого» хода.
• Контроллеры давления, оснащенные манометрами, датчиками, имеющие возможность выполнять различные функции.

Стоит отметить, что электронный датчик давления воды в системе водоснабжения со встроенным реле давления и манометром имеет более сложное устройство, чем механические приборы. Благодаря наличию множества функций электронные приборы позволяют предотвратить перепады давления воды в системе водоснабжения. Независимо от работы насоса вода подается с равномерным напором. Использование такого прибора в водопроводной сети частного дома делает более удобным и легким полив насаждений на приусадебном или дачном участке. Это особенно актуально для садоводов в жаркий летний сезон.

Датчик давления в водопроводе для контроля работы насоса в большинстве случаев присутствует в системе водоснабжения с гидроаккумулятором (детальнее: «Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке»)

Важно понимать, что для частного строения, расположенного в местах с постоянными перебоями электропитания, лучше всего установить накопительную емкость большого объема. Оптимальным местом расположения гидробака в этом случае будет чердачное помещение

Монтаж датчика выполняется на участке водопровода непосредственно перед накопительной емкостью. Основная функция датчика – постоянное измерение давления воды в сети и сравнение их с установленными значениями.

Вся система работает по определенной схеме. При снижении давления воды ниже установленных значений происходит замыкание контактов, и насос начинает забор воды. Заполнение гидробака водой приводит к повышению давления внутри емкости и при достижении верхних заданных параметров контакты размыкаются и насос выключается.

Периодичность включения и выключения насоса зависит от следующих показателей:

• Объем накопительного резервуара.
• Напор воды в системе.
• Количество потребляемой воды.

Подача воды в точки разбора вначале осуществляется из накопительной емкости. С уменьшением ее объема в гидробаке давление в системе также понижается, что приводит к включению насоса. В результате вода наполняет гидроаккумулятор и поступает в открытые краны точек разбора. Работа насоса не прекращается до тех пор, пока давления в накопительной емкости не достигнет верхнего предельного значения.

При выборе гидроаккумулятора следует учесть несколько факторов. В частности речь идет о количестве проживающих людей, наличии сантехнических приборов и их количестве. Объем накопительной емкости должен обеспечивать бесперебойную подачу воды во все точки разбора.

Как правильно настроить агрегат?

Обычно для нормальной работы системы вполне достаточно настроек, установленных производителем. Например, заводские установки модели РДМ-5 Джилекс составляют 1.4-2.8

Если же по каким-то причинам их необходимо изменить, все манипуляции следует проводить очень осторожно, чтобы не испортить прибор неумелым обращением

Перед настройкой реле необходимо:

1. Отключить электропитание насоса.
2. Спустить всю воду из системы (стрелка манометра достигнет нуля).
3. Включить насос и заполнить систему водой.
4. Дождаться автоматического отключения насоса и зафиксировать давление отключения.
5. Спустить воду, дождаться автоматического включения насоса и зафиксировать давление включения.

Для регулировки датчика давления воды используются две пружины — большая и малая. С помощью большой пружины выставляют максимальное значение давления воды в системе. Для этого пружину закручивают. Малая пружина регулирует не минимальное значение давления, а разницу между минимумом и максимумом. Если предустановленное значение кажется слишком маленьким, эту пружину также следует закрутить, пока не будет достигнуто подходящее значение. Закручивают не саму пружину, а гайку, которая ее удерживает. При закручивании этой гайки пружина сокращается, а при откручивании она распрямляется.

Чтобы увеличить давление включения насоса большую пружину нужно закручивать. Проверяют полученные настройки, спуская воду из системы. Манипуляции с большой пружиной повторяют, пока давление включения не достигнет необходимого уровня. Чтобы увеличить значение давления отключения насоса, следует закручивать малую пружину. Эта пружина чувствительнее большой, действовать следует осторожнее. Если показатели включения-отключения нужно снизить, гайки пружин не закручивают, а откручивают.

Вот пример проведения работ на видео:

Какой фирмы лучше купить

Принцип устройств, приведенный ниже, не имеет видимых отличий. Применяется самый простой алгоритм их функционирования:

• реле подключает к насосной системе в момент, когда коэффициент в ней достигает критического уровня;
• при достижении внутри системы максимального показателя, реле автоматически разорвет связь между установленными контактами.

ACP

Одна из самых хороших и популярных моделей – «PM-5». Конструкция от китайского производителя, которую часто путают с изделием сухого хода. При обзоре предоставленных характеристик и схемы можно прийти к выводу, что они разнятся. К достоинствам можно отнести цену комплекта. Подобная стоимость имеет и темную сторону. К основным недостаткам относят:

• гарантийный срок – весьма облачное значение, до его окончания они не доживают;
• отсутствует реальная защита от пыли и влаги;
• используются обычные контакты, не посеребренные (в ключевой момент контакты могут не разомкнуться).

Грундфос

Надежные конструкции от проверенного временем датского концерна. Репутация у него чистая.

Достоинства:

• огромный ассортимент качественной продукции;
• основное отличие между моделями – пределы срабатывания;
• лишь отдельные приборы относятся к категории слаботочных (такие нельзя подключать непосредственно к сети, и в помещениях с повышенным показателем влажности);
• высокий показатель надежности;
• уровень защиты – IP52 (кессоны и подвалы – вот неполный перечень помещений, в которых допускается их установка).

Исходя из многочисленных отзывов, можно прийти к выводу, что стоимость конструкций, как и узнаваемость продукции, основана на популярности бренда. Аналогичные по характеристикам изделия отечественного производителя ничем не уступают заграничным, к тому же их средняя цена гораздо ниже.

Italtecnica

Продукция от итальянского концерна. Именно такой комплект лучше купить для частного дома. Наряду с насосным оборудованием, используется модификация, именуемая –PM/5. Покоряет рынки за счет высоких показателей надежности, качества и приемлемой стоимостью. Монтаж происходит в контур ХВС. Пределы регулирования измеряются в барах и имеют значение – 1 (для нижнего) и 5 (для верхнего). Гарантийный срок – один год.

Достоинства:

• изоляционная прокладка на корпусе;
• использование специального покрытия (антипригарного);
• контактная группа состоит из медных ламелей;
• материал изготовления корпуса – пластик.

Condor

Прекрасный образец от немецкого концерна, который завоевал множество положительных отзывов от пользователей. Особенностью моделей считается то, что в работе они показывают полную безотказность.

Достоинства:

• диаметр разъемов позволяет осуществить подключение манометра;
• простота ремонта;
• обладают универсальными настройками, по сравнению с аналогичными приборами;
• посредством вращения осуществляется регулировка;
• основной элемент – двухполюсный (размыкается одновременно и ноль и фаза).

Недостатки:

завышенная стоимость.

Юнипамп

Отечественный производитель, продукция которого ориентирована на европейский рынок. Помимо приемлемой стоимости, характеризуются выпуском высококачественных изделий. Высокий рейтинг приобрели во многом благодаря различным модификациям.

Достоинства:

• присоединение происходит лишь на ¼ дюйма;
• манометр входит в комплект;
• работает в комплексе с насосами мощностью 1,5 кВт и менее.

Недостатки:

часто встречается брак.

Danfoss

Самой популярной серией этого датского производителя принято считать KP-1. Стоимость комплекта высокая, однако, более чем оправдана.

Достоинства:

• настроечная шкала, которая не подразумевает использование манометра;
• применяемые контакты позолочены, что делает «залипание» практически невозможным.

Электрическая схема подключения

В зависимости от нужд пользователя и его финансовых возможностей можно выбрать один из методов подсоединения глубинной помпы к электрической сети.

Без автоматики

Без вспомогательных управляющих приборов подключение помпы идет с помощью заблаговременно смонтированной электророзетки с контактом заземления. Насос также заземляется. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.

Для подведения электричества к розетке применяется трехжильный кабель. Напряжение электропитания погружного насоса – 220В. Нельзя использовать розетки на 380 или 150 вольт.

Через реле давления

Чтобы уменьшить стоимость комплекта напорного оборудования, можно применить схему подключения скважинного насоса только с реле давления без управляющего блока. Устройство отключает помпу, когда напор достигнет максимума, и запускает ее при уменьшении показателей до минимума.

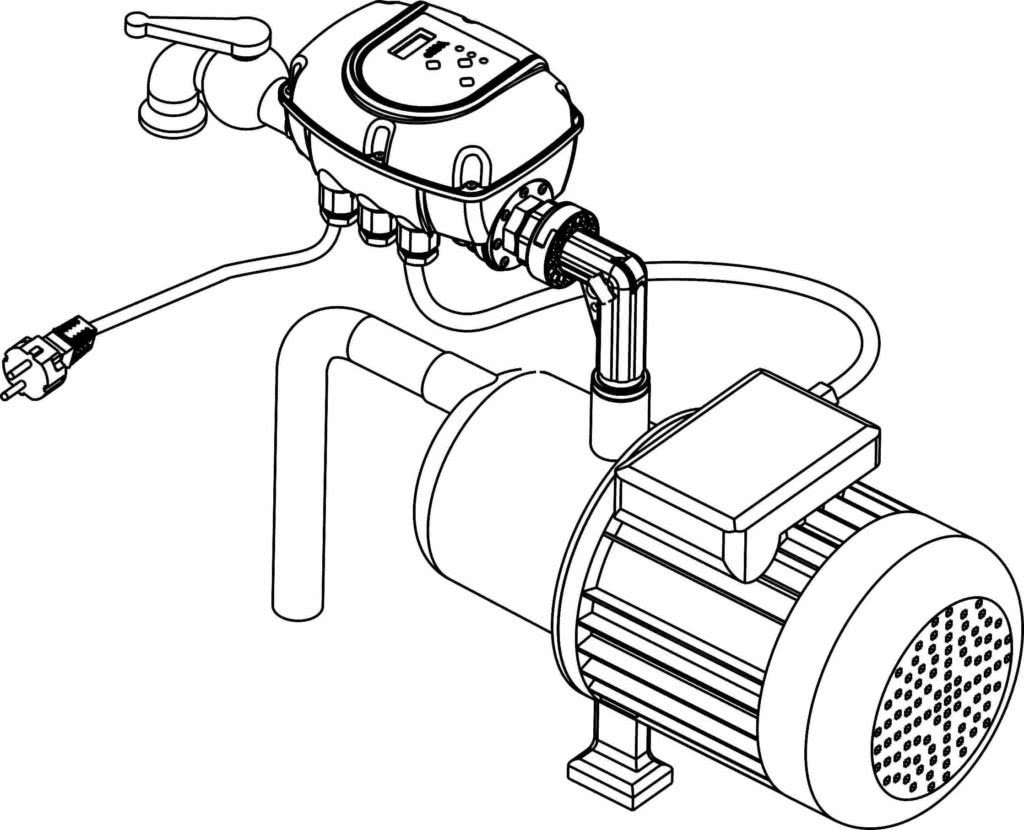

С помощью блока управления

При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе. Современные аппараты уже защищены от перегрева и работы вхолостую. Иногда оборудование комплектуется поплавковым механизмом. С учетом этих данных можно подобрать один из трех вариантов автоматики – простой, с электроблоком управления второго или третьего поколения.

Простейшая защита наиболее часто применяется для автоматической водоподачи. Управляющий блок здесь собран из трех приборов:

• Блокиратор сухого хода. Он выключит аппарат, который работает без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Он выполняет те же функции, отключает насосное оборудование при понижении уровня воды, предотвращая его перегревание. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя.
• Гидравлический аккумулятор. Без него не выйдет обеспечить автоматическую водоподачу. Работает гидробак как накопитель воды. Внутри расположен рабочий механизм – диафрагма.
• Реле давления, укомплектованное манометром. Этот прибор позволяет проводить настройку работы релейных контактов.

Оснастить простой автоматикой напорное оборудование своими руками несложно. Принцип действия системы прост: при расходе воды давление в гидробаке понижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в накопитель. Когда давление в гидравлическом аккумуляторе достигнет максимума, релейное устройство выключает установку. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в накопителе осуществляется посредством реле. В приборе с помощью манометра устанавливают минимальные и максимальные параметры срабатывания.

В автоматике второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а так же внутри водопроводной сети, и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который и управляет системой.

Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:

1. Жидкость накапливается лишь в водопроводе, где поставлен один из датчиков.
2. При падении давления датчик шлет импульс управляющему блоку, а тот запускает помпу.
3. После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме.

Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике. Работают эта и предыдущая защиты почти одинаково – по давлению воды. Однако электроблок с датчиками по стоимости более дорогой, из-за чего он не так популярен среди потребителей. Еще при применении автоматики можно не использовать гидробак, хотя при перебоях в электросети с ним вы не останетесь без воды. В накопителе всегда остается резерв.

Автоматика третьего поколения надежная, качественная и дорогая. Ее установка позволяет значительно экономить на электричестве благодаря сверхточной настройке работы электродвигателя. Схема подключения усовершенствованной автоматики к глубинному насосу для скважины очень сложная, поэтому для ее подсоединения следует обратиться к профессионалу. Зато она обеспечивает полную защиту мотора от разнообразных поломок, например, перегрева при сухом ходе или сгорания обмоток при скачках напряжения в сети.

Блок работает от датчиков без гидробака. Эффективность достигается благодаря тонким настройкам.

Как предотвратить появление проблем?

Чтобы избежать возможных проблем необходимо грамотно подойти к подбору реле давления. Характеристики автоматики должны быть оптимальными для работы с конкретным оборудованием. Лучше в этом вопросе обратиться к помощи специалиста.

Профилактическими мерами для предотвращения проблем являются:

• Применение магнитного пускателя для снятия нагрузки от больших токов с контактов реле.
• Периодический внешний осмотр реле и проверка наиболее критических точек — соединительный патрубок и контакты.
• Не реже 1 раза в 2 месяца проверка, и при необходимости, настройка регулировок.

Важно! Порог давления включения реле на запуск насоса должно быть на 0,2 атм. ниже, чем давление в гидроаккумуляторе.

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Схема устройства реле давления воды для насоса

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

2 Виды автоматики для погружных насосов

Всего существует три основных вида автоматики для погружных насосов. Они представлены так:

• Блок автоматики в виде пульта управления;
• Прессконтроль;
• Блок управления с механизмом поддержания стабильного давления воды во всей системе.

Первый вариант это простейший блок автоматики, что способен защитить насос от возможных перепадов напряжения и столь частых при работе насосного устройства коротких замыканий. Чтобы обеспечить полностью автоматический режим работы, блок автоматики данного типа нужно подключить или к реле давления, или к реле уровня.

В некоторых случаях возможно подключение к поплавковому выключателю. Цена на такой блок автоматики в среднем не превышает 4000 рублей. Но здесь есть нюанс. Дело в том, что без реле давления и специальной дополнительной защиты насоса от возможного сухого хода, блок автоматики практически бесполезен.

А это уже дополнительные затраты денег, которые в сумму 4000 рублей явно не обойдутся. Существует, однако, блок со встроенными перечисленными системами, как, например, «Водолей 4000», но его стоимость составляет более 4000 рублей и доходит до отметки в 10 тысяч рублей. Данный блок легок в монтаже своими руками даже без консультации со специалистами.

Второй вариант, так называемый «прессконтроль», имеет встроенные системы автоматизации работы насоса и пассивной защиты от сухого хода. Управление в таком аппарата происходит по ориентировке на несколько параметров, среди которых в учет идет уровень давления воды и протока воды.

К примеру, если расход воды в устройстве превышает отметку в 50 л/мин, то устройство в текущем режиме, естественно под коррекцией прессконтроля, работает непрерывно. В случае сокращения водяного потока или повышения давления прессконтроль после заданного параметрами промежутка времени (до 10 секунд) выключает насос, что и является системой защиты от сухого хода.

В случаях повышения или же расхода жидкости в системе, что не превышает отметку в 50 л/мин, запуск устройства выполняется при уменьшении давления во всей системе до 1,5 атмосфер.

Такая функция наиболее важна для условий резкого повышения давления, где необходимо сократить количество выключений и включений насоса при минимальных расходах водяного потока.

Это, к тому же, положительно сказывается на работе гидроаккумулятора. Для условий резкого и мощного повышения давления водяного напора в устройстве, вплоть до 10 атмосфер, предусмотрено автоматическое выключение устройства.

Наиболее удачными примерами прессконтрольных устройств можно назвать модель «BRIO-2000M», цена которого не больше 4000 рублей, и устройства марки «Водолей», цена которых от 4000 рублей и до 10 тысяч.

Цена резервного гидроаккумулятора для устройств марки «Водолей» и «BRIO» этого типа не превышает 4000 рублей. При приобретении данного вида автоматики (как марки «Водолей», так и «BRIO») следует учесть, что установить его своими руками несколько тяжелее, чем предыдущий вариант.

Третий вариант, и он же последний, это блок управления с механизмом поддержания стабильного давления воды во всей системе. Данный механизм в первую очередь нужен там, где нельзя допускать резкого повышения давления. И нужно это потому, что в случаях постоянного повышения давления увеличивается расход электроэнергии и уменьшается КПД работы насоса как такового.

Отсутствие резкого повышения давления и постоянства системы перекачки жидкости достигается за счет вращения ротора электродвигателя устройства, при этом регуляция частоты вращения происходит автоматически. Блоки управления такого типа представлены марками «Водолей» и «Grundfos ».

Сравнительно низкая стоимость автоматики для насосов и простота в их монтаже своими руками привлекает покупатель, и они тот час берутся все устанавливать сами. Но мало кто знает, что автоматика, устанавливаемая на оборудование для глубинного погружения, нуждается в наличие электронного комплекта.

2.2 Конструкция и настройка реле давления для насоса (видео)

На любом загородном участке, что не подключен к центральной системе водоснабжения , хозяева первым делом оборудуют скважину или другой подобный источник воды. Затем в него опускают насос, который позволит добывать жидкость из скважины и делать это достаточно продуктивно.

Однако не стоит забывать и то, какое серьезное значение играет автоматика для скважинных насосов. Ведь без нее невозможно наладить автономную систему водоснабжения в доме.

Почему собирают насосную станцию сами.

Прежде всего, как мне кажется, насосную станцию стоит собирать самостоятельно, если у вас уже есть какие-то из её составных частей, обычно наиболее дорогих. Это – насос и гидроаккумулятор. Потому что стоимость насоса – это, примерно, половина стоимости насосной станции, соответственно, гидроаккумулятор – примерно треть. То есть, не имеет смысла покупать новую насосную станцию, если у вас раздавило зимой гидроаккумулятор или сгорел по какой-то причине насос. Можно купить отдельно и то, и другое, и просто заменить то, что у вас сломалось, благо крепежи насоса и крепежная площадка гидроаккумулятора, как правило, стандартные и соединить одно с другим можно без особого труда.

Другой причиной собирать насосную станцию самостоятельно, может послужить несоответствие ваших требований и характеристик оборудования готовой насосной станции. Например, вам нужен насос с большим напором или расходом воды, чем у предлагаемых вам насосных станций, а то, что устраивает вас по характеристикам, не устраивает – по стоимости или по надежности. Или габариты насосной станции слишком велики для места, куда вы , или вас не устраивает емкость гидроаккумулятора, ну и т.д. Только нужно иметь в виду, что итоговая стоимость насосной станции вполне может быть намного больше той, что вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию из-за очень . Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.

Возможные неисправности

Все поломки прибора можно свести к 3-м основным неисправностям:

1. Давление упало до минимального уровня, но насос не стартует.
2. Напор поднялся до максимального значения, но насос не выключается.
3. Двигатель насоса включается хаотично, рывками.

Начать ремонт следует с настройки реле. В редких случаях таким способом удается восстановить нормальную работу.

У механического прибора при настройке снимается крышка, это дает возможность произвести осмотр, удалить грязь.

Для последующей борьбы с неисправностью устройство демонтируют. Проверяется, не засорилось ли входное отверстие реле. Если осмотр и чистка не дали результатов, обращаются к специалистам.

Водопровод в доме

При использовании личного водопровода в доме может случиться так, что насос, обеспечивающий подкачку воды, будет постоянно активироваться и деактивироваться. И хотя за это должно отвечать РД, неисправность кроется не в нем.

Если давление в системе резко повышается, выключая помпу, а затем резко опускается, включая насос, значит, неисправен гидроаккумулятор, в котором либо порвалась, либо сильно растянулась мембрана, ответственная за компенсацию повышенного давления.

Решить возникшую проблему просто: нужно приобрести новую мембрану и установить ее. Сделать это можно самостоятельно.

Гидроаккумулятор с мембраной внутриИсточник kareliyanews.ru

Чтобы насос нормально работал, нужно поддерживать давление в баллоне с водой, которое формирует давление в реле, примерно на 10% ниже уровня переключения.

Другая часто встречающаяся проблема – постоянная работа насоса даже при отсутствии воды в системе. Причин возникновения несколько:

• неисправность проводки;
• окисление клемм;
• неисправность электродвигателя.

Для выявления проблемы нужно взять мультиметр и прозвонить приборы. Неисправные устройства следует заменить.

Если точно известно, что реле давления для насосной станции неисправно, то заменить устройство следует так:

1. Отключить РД от питания.
2. Слить воду с гидроаккумулятора.
3. Открыть краны.
4. Отсоединить контактные провода и заземление.
5. Снять старое РД с трубы насоса (из-за остаточного давления из штуцера может политься вода, поэтому под насос лучше подложить какую-то емкость).
6. Подсоединить новое РД к штуцеру и подключить его к питанию.

Особое внимание стоит уделить прокладкам в местах контактов. Если они некачественные или их установили неправильно, появится течь.. Когда новое РД будет установлено, можно закрыть водопроводный кран, включить помпу и выполнить настройку.

Когда новое РД будет установлено, можно закрыть водопроводный кран, включить помпу и выполнить настройку.

О неисправностях реле давления в этом видео:

Коротко о главном

РД – устройство, регулирующее наибольший и наименьший пороги переключения, которые отвечают за активацию помпы для принудительной подкачки воды.

РД бывают механическими и электронными. Последние стоят в 2-3 раза дороже и имеют ряд преимуществ перед механическими аналогами. В частности, электронные реле проще и удобнее настраивать, также они обладают более высокой точностью. Хотя принцип работы обоих типов РД одинаковый.

Регулировка РД осуществляется в соответствие с целями, с которыми будет использован водопровод в доме. Для принятия ванной достаточно поддержания в водопроводной системе низкого уровня давления. Для работы джакузи или гидромассажа понадобится поддерживать высокое среднее давление.

Топ-3 моделей

Несколько моделей механических, стрелочных, электронных пользователи приобретают чаще других.

Для квартиры

Популярны:

1. Регулятор РМ 5-3W, изготовитель UNI-FITT, Италия. Устройство объединяет механический детектор, манометр и пятивыводной штуцер. Максимальная коммутируемая мощность — 1.5 кВт. Пределы регулировки — от 1 до 4.5 бар.
2. Стрелочное реле РДС-М, изготовитель Акваконтроль, Россия. Выполняет защиту от сухого (холостого) хода. Присоединительный размер —1/2″. Максимальное давление — до 10 бар.
3. Электронное реле РДЭ-10 Универсал-1,5 G1/2″, изготовитель Акваконтроль, Россия. Защищает от сухого хода. Автоматически включает насос после остановки. Присоединительный размер —1/2″. Максимальное давление — до 6 бар. Номинальный коммутируемый ток — 6.9 A.

Для частного дома

Часто покупают:

1. Механическое реле Aqu6352, изготовитель Aquario, Китай. Присоединительный размер —1/4″. Номинальный коммутируемый ток — 16 A. Пределы регулировки — от 1 до 5 бар.
2. Реле давления механическое MDR 21. Изготовитель Condor, Германия. Присоединительный размер —1/2″. Максимальная коммутируемая мощность — 2.2 кВт.
3. Стрелочное реле РДС-30, изготовитель Акваконтроль, Россия. Присоединительный размер —1/2″. Коммутируемая мощность — 1.5 кВт. Выполняет защиту от холостого хода.

Похожие записи:

Дюбель дрива для гипсокартона как использовать Монтаж снегозадержателей на металлочерепицу Долговечная, нескользкая, простая в монтаже Как ровно отрезать трубу болгаркой: методы работы с угловой шлифовальной машиной Пенополистирол под ламинат: разновидности, характеристики, плюсы и минусы Звонок своими руками и схема подключения электрозвонка в квартиру
