Как я устанавливал реле напряжения в квартирный щиток
Чтобы не было вопросов – скажу сразу, что контактор устанавливать нет необходимости, поскольку теоретически реле напряжения выдерживает ток до 30 А, а согласно маркировке на внутреннем реле – до 40 А. Но это теоретически, а как на практике – покажет время, обязательно сообщу дополнительно, если что. Да и ещё есть банальная причина – в щитке элементарно нет места. Это также основная причина, почему я не поставил автомат байпаса.
Ток ограничивается автоматами по 16 А. А вот если бы при всех прочих равных условиях стояли автоматы на 25 А, то стоило бы всерьёз задуматься о контакторе. И о замене их на 16 А, поскольку проводка выполнена алюминием с сечением 4 мм2.
В процессе установки использовал моножильный провод сечением 2,5 мм2. Даже, если бы я захотел использовать 4 квадрата – у меня бы не получилось, т.к. клеммы реле напряжения могут принять только 2,5.
Самая важная точка подключения – фаза:
Подключение фазы при установке реле напряжения
Для её расключения я использовал сжим «Орех». Считаю его самым надежным способом соединения проводов, так же, как пропаянную скрутку.
На фото видно, как провод после счетчика приходит в орех снизу. Он алюминиевый, это ещё довод в пользу «Ореха».
Второй провод снизу из «Ореха» идёт на питание реле (клемма 7). И два провода, которые идут из верхней части «Ореха» – фаза на вход реле напряжения.
Почему два, а не один, а между контактами 1 и 2 не поставить перемычку? Дело в том, что соединить 2 провода «Орехом» гораздо надежнее, чем винтовой клеммой. Во-вторых – как я говорил, всунуть 2 провода по 2,5 квадрата в одну клемму проблематично. Поэтому надежность по фазе обеспечивается двумя проводами на входе (для умощнения), и тем, что входные контакты 1 и 2 намертво спаяны внутри реле (фото с пруфом есть в первой части статьи про это реле, ссылку давал выше).
Выходные клеммы 3 и 4 так же спаяны внутри реле, и на каждую клемму я прикрутил по проводу. Но только эти провода дальше нигде не контачат – они идут каждый на свой автомат (хотя, перемычка не помешает, но она не обязательна).
Монтаж реле напряжения в щитке через Орех
Надеюсь, на фото хорошо всё просматривается – после автоматов фазные провода (уже алюминий) идут на квартиру. Нулевые подключены к клеммам чуть повыше автоматов.
Кому интересно рассмотреть всё в подробностях, сделал ещё парочку фото монтажа:
Монтаж реле напряжения – вид сверху
Пример монтажа реле напряжения в квартирный щиток
Небольшой лайфхак: в ответственных местах я стараюсь не просто вставлять зачищенный конец провода в клемму, а делаю петельку. Таким образом я вдвое увеличиваю площадь контакта (и уменьшаю пресловутое переходное сопротивление), и исключаю возможность прокручивания провода в случае ослабления зажима. Да и механическая прочность соединения от этого только выигрывает.
Предвосхищая комментарии касательно некрасивого монтажа, скажу – делал это я во время воскресного прайм-тайма, и моим главным опасением было потревожить соседей во время их телевизионного вечера. Это святое)
Да, красота – не моя стихия, но за надёжность я ручаюсь!
Вот, что получилось в итоге:
Итог установки реле контроля напряжения ФиФ
Рабочий диапазон установил 175-245 В. Считаю, что это самый широкий возможный диапазон, пригодный для тех, кто не хочет частых срабатываний этого реле. Если в приоритете сохранность техники, можну немного сузить диапазон, примерно по 5 В с обоих краёв.
После установки этого реле прошёл почти год, полёт нормальный. Было пару отключений по низкому напряжению, больше сказать нечего.
Если мощности не хватает
Нередки ситуации, когда нужно установить защитные реле на мощное оборудование, но при этом сам защитный блок по техническим данным не подходит. Есть способ увеличить значение номинального тока за счет установки промежуточного реле. Идея очень проста: нагрузка подключается к сети через мощный контактор, катушки которого, в свою очередь, включены через защитный блок. В результате, основная нагрузка идет не через реле, которое не перегружено.
Подключение проводится в такой последовательности:
- Крепим на дин-рейку рядом друг с другом реле защиты и пускатель.
- При отключенном питании подключаем на вход питания реле «фазу» и «ноль».
- Проводом нужного сечения подключаем «фазу» на вход размыкающего контакта пускателя.
- Выход этого контакта — к нагрузке. «Ноль» берем непосредственно с линии.
- На катушку пускателя подключаем два провода. Один подводим к нулевой шине, другой — к выходу разрывающих контактов реле защиты (внизу корпуса прибора).
- Вход разрывающих контактов реле подключаем к фазному проводу сети.
Теперь можно контролировать нагрузку, значительно превышающую номинальное значение защитного реле.
Как исходно был устроен щиток в подъезде
В щиток (он последний, на 5-м этаже) приходит 3 магистральных фазы, каждая – на свою квартиру. И ноль.
Вот как выглядит этажный щиток в нашей хрущёвке 1979 года постройки:
Этажный щит, кода будет установлено реле напряжения
Состояние нуля в этажном щитке крайне неважнецкое:
Подключение магистрального нуля в этажном щитке
Мой провод в норме, а обгоревший – соседский. Но отгорание вон тех белых «однофазных» нулей не так страшно. Главное – состояние магистрального нуля. Он на фото коричневый, приходит снизу, выглядит нормально. Именно его обрыв очень опасен, причем в любом месте – от подстанции до места его последнего подключения (на фото – черный винт).
Дальше этот ноль подключен к корпусу этажного щитка, то есть, если говорить строго, коричневый провод – это совмещенный PEN проводник, который на фото разделяется на N (белые провода через винтовую клеммы) и PE (выше, прикручен на болт щитка, туда же, куда и желтый провод).
Способ регулировки
Механический – предполагает настройку параметров вручную посредством отвертки или другого инструмента. Подобные реле надежны и относительно дешевы. Минус – неудобная регулировка.
Кнопки (цифровой) – регулировка осуществляется нажатием на кнопки.
Такой вариант точнее и проще, чем предыдущий способ. Недостаток – более высокая цена.
Сенсорный (цифровой) – настройка параметров выполняется прикосновением пальцев к сенсорным кнопкам. Теоретически такое решение удобнее и долговечнее, но на практике возможна блокировка или ложное срабатывание этих кнопок (из-за восприимчивости к сильным помехам и электромагнитным полям).
Без регулировки – такое реле обойдется дешевле, но менее функционально.
Как избежать 3 ошибок при установке РН
Неопытные электромонтёры иногда допускают следующие ошибки:
- Неправильное подключение проводов к клеммам реле. Не будет включаться совсем или при включении произойдёт короткое замыкание.
- Подключены только подходящие провода. Реле будет срабатывать, но аппаратура останется незащищённой.
- К одной клемме подключены разные провода одножильные разного сечения, одно- и многожильные или медный вместе с алюминиевым. Это приведёт к плохому контакту, нагреву клеммы с выгоранием устройства.
Избежать их поможет изучение инструкции к устройству и ПУЭ (Правил Устройства Электроустановок).
Какой тип предпочтительней
Однофазное реле напряжения РН-111М 1Ф НОВАТЕК
Если пользователь обеспокоен сохранностью дорогой модели холодильника, например, а все другие приборы уже защищены стабилизатором, удобнее приобрети образец типа «розетка-вилка».
В этом случае установка общего автоматического устройства будет излишней, так как приведет к неоправданным издержкам. Этот вариант больше подходит для жителей городских квартир, не желающих тратиться на установку РКН в распределительном щитке (для этого придется приглашать электрика).
Независимо от условий эксплуатации реле контроля следует понимать, что установка нескольких приборов в розетку обойдется дороже, чем одного – в щиток.
Когда стабилизатора в доме нет, а его владелец желает надежно защитить кухонное и комнатное оборудование, разумнее выбрать монтируемый на DIN-рейку прибор. При установке нескольких реле – по одному на каждую защищаемую линию – возможность поломки дорогостоящего оборудования полностью исключается. Они оптимально подойдут для частного дома, где смогут контролировать и трехфазную сеть.
Схемы подключения реле напряжения наиболее известных брендов
Разобравшись в общих чертах, каким образом выполняется монтаж РН, попробуем понять, как подключаются некоторые модели наиболее популярных в России марок. Попутно ознакомимся с отзывами от реальных владельцев об этих устройствах, которые редакция Seti.guru смогла найти на просторах сети Интернет.
Проверка реле напряжения без монтажа
Реле напряжения «Зубр»: что предлагает производитель
Изначально производилось такое оборудование в Донецке, но сегодня можно найти изделия российского производства. Однако, несмотря на то, что делаются российские и донецкие приборы из одних запчастей, называется реле напряжения «ZUBR» производства России иначе – «RBUZ», т.е. наоборот. Почему так произошло? На момент перевода производства в РФ уже была зарегистрирована компания «Зубр», именно поэтому пришлось менять название. Но на качестве продукции это никак не отразилось.
Предлагаем ознакомиться с отзывами об изделиях данной фирмы.
Отзыв о реле напряжения ДС Электроникс ZUBR D63:
Подробнее на Отзовик:
Еще один отзыв о реле напряжения ДС Электроникс ZUBR D63:
Подробнее на Отзовик: http://otzovik.com/review_2034684.html
Предлагаем ознакомиться со схемой подключения этого РН.
Реле напряжения «УЗМ 51М»: схема подключения и особенности
Прекрасно зарекомендовавшее себя оборудование, обладающее такими качествами, как:
- простота монтажа;
- большие номинальные токи (до 63А);
- автоматическое включение, задаваемое пользователем (10 сек. или 6 мин);
- используется со всеми типами заземления;
- диапазон температур − от -40 до +55°С.
Минусом можно назвать габариты устройства, которое занимает 2 стандартных места на дин-рейке и равно 35 см. Однако отзывы о приборе говорят о том, что этот недостаток несущественен.
УЗМ 51М
Также предлагаем ознакомиться со схемой подключения подобного оборудования.
Производит ли известейший бренд «Legrand» подобное оборудование
Марка, давно заслужившая популярность в России. Сразу оговоримся, что, несмотря на широкую линейку автоматики, непосредственно РН фирма не производит. Единственное, что есть у бренда, – это довольно качественные контакторы, отличающиеся сравнительно невысокой стоимостью, в сравнении с остальными известными брендами. Судя по отзывам, потребители в восторге от подобного оборудования.
Отзыв о контакторе IEK КМИ-34012:
Подробнее на Отзовик:
Однофазное реле напряжения АВВ
Идеальное оборудование по соотношению «цена−качество». Больший упор компания делает на трёхфазные РН, но в линейке можно найти и однофазные устройства. Компания уже не первый год на российском рынке. Популярность бренда обусловлена широкой линейкой изделий, невысокой стоимостью, надёжностью производимой продукции. Схема подключения оборудования этой фирмы практически не отличается от предыдущих. Её можно увидеть на боковой стенке реле.
«РН 113» от компании «Новатек»: двойственное впечатление
Качество этой российской фирмы-производителя доказано временем, однако, смущает одно обстоятельство. Согласно заявленным техническим параметрам, устройство выдерживает ток до 32А. Произведя нехитрые расчёты, команда редакции Seti.guru пришла к выводу, что для такого тока потребуется провод сечением 6 мм². И вот здесь вся загвоздка – контакты РН113 не рассчитаны на такие жилы. Они довольно слабые, обжать кабель сечением 6 мм² неспособны. Но обычный потребитель, бытовая техника которого не работает со столь высокими токами, недостатком это не считает. Об этом говорит и множество положительных отзывов, найденных нами в сети Интернет.
Отзыв о реле напряжения Новатек-Электро РН-113:
Подробнее на Отзовик:https://otzovik.com/review_4913700.html
Еще один отзыв о реле напряжения Новатек-Электро РН-113:
Подробнее на Отзовик: https://otzovik.com/review_5333583.html
Ниже представлена схема подключения реле напряжения РН 113.
Update (07.06.15). В настоящее время реле напряжения Zubr, продают в России под другим названием Rbuz (слово Zubr наоборот).
Связано это с тем, что в России торговая марка Zubr зарегистрирована за другим производителем и поменялось только названием реле, а все компоненты остались прежними.
.
УЗМ-51М. Устройство защиты многофункциональное.
В настоящее время УЗМ-51М зарекомендовало себя надежностью и простотой подключения.
УЗМ-51М рассчитано на ток до 63А, занимает 2 модуля на дин-рейке (ширина 35 мм). При стандартном исполнении температура эксплуатации УЗМ от – 20 до +55 градусов, поэтому устанавливать в щите на улице не рекомендую. Есть правда и от -40 до +55, но такие мне в продаже не встречались, если только обращаться непосредственно в ЗАО “Меандр”. Максимальная уставка по верхнему отключению напряжения 290 В, нижний порог срабатывания 100 В. Время повторного включения задается самостоятельно – это или 10 секунд или 6 минут. Может использоваться в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.
Схема подключения УЗМ-51М
Меандр производит еще два типа однофазных реле напряжения – это УЗМ-50М и УЗМ-16. Главное отличие УЗМ-50М от УЗМ-51М, пожалуй только в том, что у последнего, как мы знаем можно выставить уставку по срабатыванию самостоятельно, а в УЗМ-50М – уставка “жесткая”, по верхнему пределу напряжения – 265 В, а по нижнему – 170 В.
УЗМ-16 рассчитано на ток 16А, поэтому его ставят только на отдельный электроприемник. Например, чтобы не ожидать 6 минут пока включится УЗМ-51, холодильник можно подключить через УЗМ-16, на котором устанавливают задержку на включение 6 минут, а на основном УЗМ-51М в 10 секунд.
Я выставляю на УЗМ-51М максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 180 Вольт.
Меандр также выпускает трехфазное реле напряжение УЗМ-3-63, как я уже писал выше, такие реле используют в основном для защиты двигателей.
Хорошая надежная защита от перенапряжений. УЗМ не нужно включать с контактором, как это обычно делают с другими реле напряжения. Устройство производится в России. Гарантия на УЗМ 2 года
Что немаловажно, представитель Меандра присутствует на самом популярном форуме Mastercity, всегда проконсультирует по продукции, а также внимательно относится к комментариям пользователей форума, замечания которых в свое время и помогли улучшить УЗМ-51М
Пример установки УЗМ-51М в трехфазном щите для загородного дома, где УЗМ установлены в каждую фазу.
Пожалуй один недостаток в УЗМ-51М относительно других реле напряжения – это отсутствие индикации напряжения. Но и разница в цене между УЗМ и реле напряжения с контактором, позволяет купить и поставить вольтметр отдельно.
Модели
В настоящее время рынок электрических реле просто завален разнообразными моделями от разных производителей. Здесь и отечественные марки типа РКН, Новатек-Электро, и от зарубежных компаний, таких как Легранд, ABB, Меандр или ZUBR. В общем, наименований компаний и марок огромное количество. Рассмотрим две из них.
Реле РКН
Технические характеристики:
- Отключается на 6 минут.
- Нижний уровень напряжения – 30 В, то есть, до 190 В.
- Верхний уровень – 20 В.
- Скорость срабатывания от 0,1 секунды до 10.
- Работает без дополнительного напряжения.
- Компактное устройство шириною 17,5 мм.
Реле напряжения Легранд
Монтаж прибора можно произвести на DIN-линейку или на любую ровную поверхность с помощью саморезов. Устройство можно монтировать на провода сечением до 2,5 мм², клеммы это делать позволяют. На лицевой части установлена панель настройки и индикатор, показывающий, работает ли прибор или нет. То есть, горит зеленый глазок или нет. Корпус прибора пластмассовый.
Реле от компании «ABB»
Итак, реле ABB являются представителем высококачественных электронных приборов, которые известны во всем мире. Это так называемый брендовый прибор. Как и многие марки реле ABB может работать в четырех режимах.
- Как простое реле напряжения.
- Определяющее минимальное напряжение.
- Максимальное.
- Прибор с включением и задержкой времени.
Компания выпускает все разновидности реле ABB (одно- и трехфазные) с контролем большого диапазона скачков напряжения. При этом в модельной линейке есть и простые приборы, и сложные, к примеру, со встроенным реле временем.
Причины возникновения и опасность скачков напряжения
В момент перепада напряжения в электрических сетях его амплитуда изменяется на короткий промежуток времени. После этого она быстро восстанавливается с параметрами, приближенными к начальному уровню.
Подобный импульс электрическим током продолжается буквально в течение нескольких миллисекунд, а его возникновение обусловлено следующими причинами:
- Грозовые разряды. Вызывают скачки напряжения до нескольких киловольт, которые не сможет выдержать ни один прибор. Подобные перепады нередко становятся причиной отключения сети и пожара.
- Перенапряжение, вызываемое процессами коммутации, когда подключаются или отключаются потребители с высокой мощностью.
- Явление электростатической индукции при подключении электросварки, коллекторного электродвигателя и другого аналогичного оборудования.
Опасность последствий от перенапряжений наглядно отражается на рисунке, где грозовой и коммутационный импульсы существенно отличаются от номинального сетевого напряжения. Изоляционный слой в большинстве проводов рассчитан на значительные перепады и пробоев обычно не случается. Часто импульс действует очень недолго и напряжение, проходя через блок питания и стабилизатор, просто не успевает подняться до критического уровня.
Иногда слой изоляции сети 220 В может не выдержать возрастающего напряжения. В результате случается пробой, сопровождающийся появлением электрической дуги. Для потока электронов образуется свободный путь в виде микротрещин, а проводником служат газы, наполняющие микроскопические пустоты. Этот процесс сопровождается выделением большого количества тепла, под действием которого токопроводящий канал расширяется еще больше. Из-за постепенного нарастания тока, срабатывание защитной автоматики немного запаздывает, и этих нескольких мгновений вполне хватает, чтобы вывести из строя в частном доме всю электропроводку.
Особую опасность представляют повышенное и пониженное напряжение, находящееся в таком состоянии долгое время. В основном это происходит по причине аварийных ситуаций, которые требуется устранить, чтобы ток пришел в норму. Других способов нормализации и каких-либо специальных приборов, защищающих от этого явления, не существует.
Описание популярных моделей
Схемы подключения и настройки большинства моделей, предлагаемых отечественными производителями, имеют много общего, отличаться могут только деталями.
Приборы под маркой Зубр
Защитные устройства этой серии включаются схему энергоснабжения двумя способами:
- упрощенное внутреннее подключение;
- совместно с УЗО и защитным автоматом.
В первом случае нагрузка подсоединяется непосредственно к выходу прибора, а во втором цепь контроля замыкается через УЗО и АВ. Такое включение Зубра позволяет защитить линию не только от перепадов напряжения, но и от утечек по току.
Приборы имеют различные варианты исполнений, отличающиеся номинальными токами (25-63 Ампера). Верхний порог срабатывания – от 220 до 280 с шагом 1 Вольт, а его нижнее значение – от 120 до 210-ти Вольт. Время повторного включения в линию варьируется от 3-х до 600 сек. Шаг регулировки – 3 секунды.
Серия РН
РН-111
Модель РН-113 включается после электросчетчика и допускает ручное выставление значений нижнего и верхнего порогов срабатывания, индицируемых на встроенном в лицевую панель дисплее. Прибор способен автоматически подключать питающую сеть при восстановлении ее параметров после сильных скачков напряжения.
Для нормальной работы устройств этой серии необходим запас по мощности не менее 20%.
Помимо предельных значений на индикаторе высвечиваются параметры сети при отключении потребителя, а также время, оставшееся до включения. Номинальный ток составляет 32 Ампера; при желании он может быть увеличен за счет установки магнитного пускателя.
Серия УЗМ

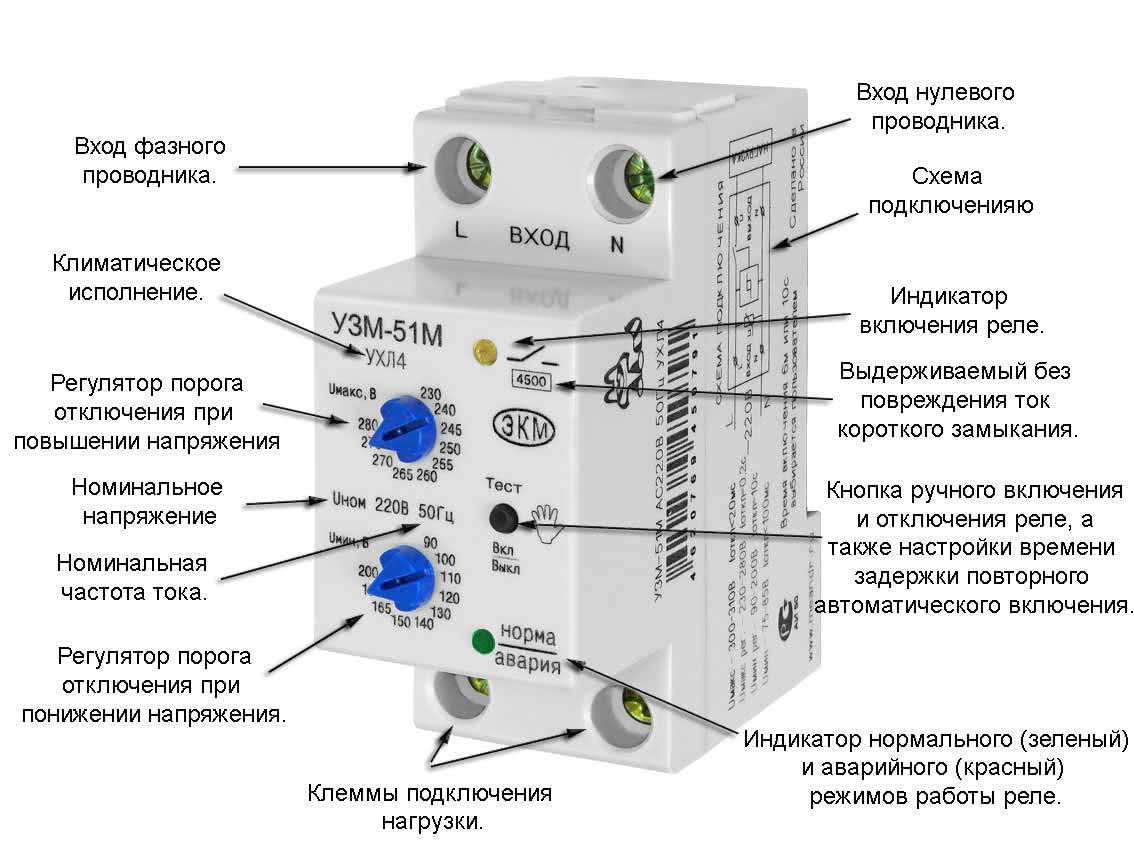

Реле напряжения УЗМ-51М
Прибор УЗМ-51М, устанавливаемый сразу после электросчетчика, рассчитан на номинальный ток до 63-х Ампер и занимает сразу 2 модуля на DIN-рейке. Его стандартная ширина – 35 мм. Максимально выставляемая уставка по верхнему пределу напряжения составляет 290 Вольт. Нижний порог срабатывания по перенапряжению равен 100 Вольтам.
Время повторного включения, задаваемое пользователем вручную, может принимать два фиксированных значения – 10 секунд и 6 минут. Приборы серии УЗМ допускается устанавливать в сетях с любой системой заземления: TN-C, TN-S или TN-C-S.
Приборы от фирмы «DigiTOP»
РКН серии V-protektor используются только для защиты от перепадов напряжения. Они рассчитаны на номинальные токи от 16 до 63 Ампер. Верхний порог срабатывания задается в границах от 210 до 270-ти, а нижний – от 120 до 200 Вольт. Время автоматического восстановления включенного состояния – от 5 до 600 сек. Трехфазный прибор V-protektor 38 рассчитан на максимальный ток не более 10 Ампер.
Устройства марки АВВ
Реле напряжения АВВ
Популярные на рынке реле ABB серии CM позволяют регулировать порог срабатывания в широком диапазоне значений (от 24-х до 240 Вольт – в однофазных и от 320 до 430 Вольт в трехфазных цепях). Время восстановления у большинства моделей составляет от 1 до 30 секунд.
Стабилизаторы напряжения
Если в вашем доме наблюдаются постоянные скачки напряжения, то РН будет срабатывать несколько раз в сутки, обесточивая весь дом. Поэтому в таких случаях рекомендуется менее простой, более дорогой, но и более практичный способ защиты домашней электроники. Состоит он в применении стабилизаторов – устройств, сглаживающих скачки напряжения во внешней сети, выдавая на выходе постоянный показатель 220В.
По типу подключения различают два вида стабилизаторов: локальные (которые подключаются к розетке, защищая от одного до нескольких потребителей) и стационарные (подключаемые к вводному силовому кабелю и осуществляющие защиту всех потребителей домашней сети). Локальные стабилизаторы следует использовать для защиты наиболее чувствительной бытовой техники. Их можно эксплуатировать в комплекте со стационарным РН. Стационарные стабилизаторы представляют собой сложные устройства, которые не только сглаживают перепады напряжения во всей бытовой сети, но и способны спасти дорогую технику, автоматически отключая питание потребителей при перегрузке и достижении критических значений.
Устанавливать стационарные стабилизаторы крайне рекомендуется, если значение напряжения несколько раз в сутки выходит за пределы 205…235В (это можно определить с помощью обыкновенного тестера).
Если в доме постоянно моргает свет, а напряжение выходит за пределы 195…245В, то пользоваться домашними электроприборами без стабилизатора запрещено!
Доступные схемы подключения
В щитке однофазное реле напряжения монтируют после счетчика. Помещать его нужно в разрыве фазного провода. Потому что контролировать прибор должен вольтаж только у него. И отсекать фазу в случае нужды.
Схем подсоединений существует две. Более распространена установка реле под прямой нагрузкой. Но можно подключить к нему дополнительный магнитный контактор. Устанавливая прибор, главное не перепутать подсоединение проводов ко входу и выходу. Правда это трудно сделать, поскольку на корпусе автоматики всего три клеммы, и они все подписаны – вход, ноль, выход.
В продажу поступают приборы с различной расчетной мощностью. Поэтому в подборе нужного для своей домашней сети проблем не возникнет. Но всегда существует возможность выполнить монтаж нескольких маломощных реле, используя параллельную схему. В этом случае к каждому контролеру подключается только своя группа электроприборов.
Видео описание
Видео объяснит, как подключить реле напряжения:
Как настроить устройства
Самые простые конструкции имеют заданные пороги срабатывания, установленные по умолчанию производителем. Как правило, диапазон работы реле выступает от 170 до 265 В
Параметры могут отличаться, поэтому при выборе нужно обращать на них внимание, поскольку перенастроить потом уже не получиться
Регулируемые реле имеют 3 настройки:
- Устанавливается нижний порог для срабатывания.
- Выбирается максимальное значение напряжения.
- Устанавливается промежуток задержки перед повторным включением.
Подключение реле напряжения процесс серьезный. Но еще большей ответственности требует настройка. Необходимо изучить всю используемую в доме бытовую аппаратуру. И лишь затем выставлять пороги. А что касается задержек включения, то там придется искать компромисс.
Если приоритет в защите имеют приборы с компрессором (холодильник, кондиционер), то время повторной подачи напряжения необходимо ставить довольно продолжительное. От пары минут. А в некоторых случаях доводить даже да пяти. Это убережет приборы от резких скачков вольтажа.
Удлинитель с контролеромИсточник prom.st
Но если под защиту берутся лишь телевизор с компьютером, то достаточно задержки всего в 10-20 секунд. Для настройки на корпусе предусмотрены плавные регуляторы. Современные приборы комплектуются удобными сенсорами.
Некоторые эксперты рекомендуют подключать стабилизатор напряжения, а не реле контроля. Мотивируют это тем, что кроме функций последнего, он в дополнение выравнивает напряжение. Поэтому получается более надежная защита.
Но у стабилизатора есть существенные недостатки:
- Он шумит при работе.
- Занимает много места из-за громоздкости.
- Не позволяет провести точную настройку.
- Повышает сетевую силу тока и этим создает опасность для неподготовленной проводки.
- При обрыве заземления, скачок напряжения остается без внимания.
- Его стоимость гораздо выше обычного реле.
Поэтому стабилизатор напряжения привыкли использовать лишь локально. Например, для защиты только одного холодильника.
Видео описание
О том, как грамотно провести монтаж реле контроля напряжения, расскажет следующее видео:
Коротко о главном
Чтобы обезопасить домашнюю аппаратуру от перегрузок в сети, необходимо установить в ней защитную автоматику. Можно воспользоваться обычным реле, которое будет контролировать напряжение. Устройство будет постоянно замерять показания последнего. А при отходе от заданной нормы самостоятельно отключаться от источника питания.
Обеспечить защиту можно каждому отдельно подключенному бытовому аппарату. Для это выпускаются специальные переходники и удлинители. Но более разумно защитить от перенапряжения всю домашнюю электросеть, установив одно реле прямо в электрощит квартиры.
Подключение автоматики несложное. Реле устанавливают сразу после счетчика, разорвав фазный провод
Основное внимание уделяют настройке прибора. Надежную защиту обеспечит установка верхних и нижних порогов срабатывания
А также времени задержки перед повторным включением.
Отличия реле напряжения от стабилизатора
Современная квартира напичкана многочисленными электрическими и электронными приборами, многие из которых достаточно чувствительны к изменению напряжения. В то же время, даже в крупных городах электрическая сеть грешит нестабильностью, а что говорить о сельской местности. От любого скачка напряжения домашняя электроника может просто выйти из строя.
Защита бытовой техники от скачков напряжения и перенапряжения в сети обеспечивается в основном двумя типами устройств – стабилизатор и реле контроля максимального и минимального напряжения. Их работа основывается на различных принципах, и выбор проводится с учетом особенностей.
Стабилизаторы напряжения
Стабилизатор – это прибор, который поддерживает напряжение на заданном уровне при его колебании в сети в определенных пределах. Обычно в бытовых условиях применяется стабилизатор, удерживающий значение 220 В ±5% при колебании входного сигнала от 160 до 260 В. При скачке за пределы возможностей прибор просто отключает сеть.
Конструктивно стабилизаторы подразделяются на несколько типов. Наиболее распространены приборы ступенчатого типа, включающие трансформатор и силовые ключи (релейные или полупроводниковые). Плавная установка обеспечивается в электромеханических стабилизаторах, в которых трансформатор имеет регулировку первичной и вторичной обмотки. Этот прибор снижает нижний предел входного напряжения до 120-130 В.
Наиболее совершенным, но и самым дорогим, является инверторный стабилизатор, содержащий накопительную ёмкость. Она способна сгладить перепады напряжения в пределах 100-300 В, а выходной сигнал имеет значение 220 В ± (1-3)% с практически идеальной синусоидальной формой.
Реле напряжения
Реле контроля – это устройство, контролирующее нижнюю или верхнюю границу допустимого значения напряжения. Соответственно, существуют реле минимального и максимального напряжения. Для защиты от перенапряжений используется реле максимального напряжения. Если входное напряжение превысит установленное значение (например, 230 В), то нагрузка отключается. При возврате его величины в нужные пределы сеть снова включается.
Чаще используется принцип задержки включения. В таких реле есть настройка времени отключения. Например, если осуществлена установка 2 с, то после истечения этого времени сеть снова включится, и ток поступит на бытовое оборудование.
Надо отметить, что при коротких импульсах скачка реле может не сработать. Для таких случаев существует многофункциональное реле МР-63, которое выполняет роль максимального и минимального реле, а также реагирует на мгновенные импульсы значительной амплитуды.
В чем заключается различие
Предыдущий анализ показывает, что рассматриваемые устройства имеют принципиальные различия. Оба прибора отключают подачу электроэнергии, если напряжение превышает минимально или максимально допустимое значение. Однако, стабилизатор в пределах между экстремальными значениями еще и выравнивает напряжение, поддерживая его на заданном уровне. Реле осуществляет только контроль предельных величин, после чего отключает сеть, но включает снова при исправлении положения.
Таким образом, бытовая техника при использовании стабилизатора не только защищена от скачков напряжения и перенапряжения в сети, но и получает стабильный электросигнал, что повышает её работоспособность. В то же время, нельзя говорить о полном превосходстве стабилизаторов над реле. Для составления полной картины необходимо разобраться со всеми плюсами и минусами этих приборов.
Реле напряжения УЗМ-51М
Цифрового табло устройство не имеет. Регулировка осуществляется двумя переключателями с шагом в 5В для верхнего порога и 10В для нижнего. Присутствуют светодиодные индикаторы, которые показывают состояние реле. Если начинает моргать зеленая лампочка — значит напряжение в сети ниже нормы, если красная — идет превышение напряжения.
Время срабатывания зависит от напряжения в сети. От 0,02 сек (U=300В и больше) и 0,2 сек (U больше 230В). Ранее было много нареканий по качеству конденсаторов стоящих в УЗМ-51М. Они в течении двух лет высыхали и реле начинало «глючить». Как уверяют производители сейчас проблема решена.
Еще из особенностей:
- простое подключение (два входа – фаза+ноль)
- номинальный ток – до 63А
- по ширине на дин-рейке занимает 2 модуля (35мм)
- рекомендуемая температура эксплуатации от -20 до +55 градусов. Для установки на улице не подойдет, зато в подъезде дома вполне сгодится.
Есть и другие разновидности реле УЗМ, а именно – УЗМ-16 и УЗМ-50М.
К УЗМ-16 подключают отдельный электро-приемник, так как это реле рассчитано на ток 16А.
Они уже заданы на заводе – 265В верхний и 170В нижний. Существуют и трехфазные УМЗ-3-63. Они в основном используются в схемах с электродвигательной нагрузкой.
