Реле времени: принцип работы, схема подключения и рекомендации по настройке

Оглавление

Промежуточные

Промежуточные реле времени устанавливаются в механизмы, которым нужна задержка сигнала на определенный момент. Они в свою очередь разделяются на подтипы:

  • электромагнитные;
  • пневматические;
  • моторные;
  • с часовым или анкерным механизмом;
  • электронные.

Рассмотрим устройство и назначение каждой разновидности.

Электромагнитные

Используются в цепях постоянного тока, где на катушке устройства добавлен отдельно короткозамкнутый виток и за счет остаточного поля происходит замедление на отпускание контактов или замыкание. Пределы регулирования до 5 секунд.

Чаще всего такие реле времени применяются в цепях управления разгоном и торможением электропривода.

Пневматические

Данный тип снабжен специальным пневматическим демпфером или диафрагмой, регулировка производится изменением размера воздушного отверстия. После поступления сигнала якорь тянет поршень, но не может сделать это мгновенно, пока воздух находится в демпфере. Через регулируемое отверстие задается время срабатывания. Регулирование возможно до 60 секунд.

Реле времени пневматического типа часто используют для автоматического управления оборудованием, к примеру, металлорежущим станком. Помимо этого пневматические реле нашли свое применение в цепях управления приводом для ступенчатого регулирования, разгона и торможения.

Моторные

Сердце устройства синхронный двигатель, работающий от переменной сети 50 Гц. Сложное механическое устройство с возможностью установки задержки от нескольких секунд до десятков часов.

Моторные реле времени, собственно, как и анкерные, могут применяться в цепях защиты ВЛ для повторного включения.

С часовым или анкерным механизмом

Работают за счет взведенной пружины. Электромагнит заводит пружину, устройство начинает работу (принцип заводной игрушки) и замыкает контакты. Диапазон регулирования реле 0,1-20 сек.

О том, для чего они нужны, мы уже рассказали немного выше.

Электронные

Обширное семейство аналоговых и цифровых электронных устройств, использующие физические процессы в электронных схемах, заряд или разряд конденсатора, отсчет определенного числа импульсов.

С помощью реле электронного типа можно неплохо экономить дома, к примеру, возьмем свет в коридоре, кладовке или подъезде. Нажимая кнопку мы включаем свет. По прошествии определенного времени он отключается, этого периода должно хватить на поиски предмета в коридоре, кладовке или попадание в квартиру. Свет без надобности не горит, по забывчивости оставленный включенным.

Наглядно увидеть, какие есть реле времени и какой принцип действия у каждого типа исполнения, вы можете на видео ниже:

Принцип работы существующих таймеров

Вот и все, что хотелось рассказать вам об особенностях применения разных типов реле времени. Теперь вы знаете, какие бывают разновидности таймеров и как они работают.

Будет интересно прочитать:

  • Типы систем заземления и их назначение
  • Как сделать уличное освещение на даче
  • Как меньше платить за свет

Основа страницы

Возьмём стандартный шаблон страницы:

Теперь поработаем со служебным разделом и наполним его нужными командами:

Подключаем там же фреймворк jQuery, который упростит нам работу с таймером и его компонентами:

Теперь разместим все элементы интерфейса на странице. Начнём с общего блока, где будет наш таймер:

Теперь будем размещать внутри этого блока интерфейс программы. Сразу подключим звуковые уведомления, за них отвечает тег

Звук мы взяли где-то из интернета и положили в ту же папку, что и наша программа.

Чтобы мы могли менять время и параметры тренировки, сделаем форму и разместим все наши компоненты на ней.

Для начала поместим на форму специальный заголовок. Его хитрость в том, что он будет невидимой кнопкой, на которую нажмёт скрипт, когда всё загрузится. После такого виртуального нажатия наш таймер получит свои начальные значения и будет готов к работе.

Тег — это контейнер, как бы прозрачная обёртка для своего содержимого. С его помощью мы можем отдельно настроить внешний вид и поведение нашего текста. Теперь у нашего заголовка есть внутреннее имя и класс , который пока ещё нигде не прописан.

На этом этапе у нас будет пустая страница с надписью «Интервальный таймер». Пока что ничего интересного.

Как работает электронный таймер

В отличие от самых первых таймеров с часовым механизмом, современные реле времени действуют гораздо быстрее и эффективнее. Многие из них сделаны на основе микроконтроллеров (МК), способных выполнять миллионы операций в секунду.

Для включения и отключения такая скорость не нужна, поэтому микроконтроллеры были соединены с таймерами, способными подсчитывать импульсы, возникающие внутри МК. Таким образом, центральный процессор выполняет свою основную программу, а таймер обеспечивает своевременные действия в определенные промежутки времени. Понимание принципа действия этих устройств понадобится даже при изготовление простого емкостное реле времени своими руками.

Принцип работы реле времени:

  • После команды запуска таймер начинает считать с нуля.
  • Под действием каждого импульса, содержимое счетчика увеличивается на единицу и постепенно приобретает максимальное значение.
  • Далее происходит обнуление содержимого счетчика, поскольку он становится «переполненным». В этот момент как раз и заканчивается выдержка времени.

Такая простейшая конструкция позволяет получить максимальную выдержку в пределах 255 микросекунд. Однако в большинстве устройств требуются секунды, минуты и даже часы, в связи с чем и возникает вопрос, как создать требуемые временные промежутки.

Выход из этого положения довольно простой. Когда таймер переполняется, это событие приводит к прерыванию действия основной программы. Далее происходит переход процессора к соответствующей подпрограмме, складывающей из небольших выдержек любой промежуток времени, который требуется в настоящий момент. Данная подпрограмма, обслуживающая прерывание, очень короткая, состоящая не более чем из нескольких десятков команд. По окончании ее действия, все функции возвращаются в основную программу, продолжающую работать с того же места.

Обычное повторение команд происходит не механически, а под руководством специальной команды, резервирующей память и создающей короткие временные выдержки.

Собираем скрипт

Пока при нажатии на кнопки ничего не происходит — у нас нет скрипта, который бы это обрабатывал. В прошлый раз мы его писали там же, внутри страницы, теперь давайте вынесем его в отдельный файл. Так будет удобнее читать код: команд уже много, и если туда же добавить скрипт, будет совсем большая простыня текста. Поэтому создадим отдельный файл и подключим его на нашей странице с таймером такой командой:

Смотрите, у нас появилась новая команда в теге скрипта: . Она запрещает скрипту выполняться, пока страница полностью не загрузится. Это позволяет нам сначала подготовить страницу целиком, а только потом запускать таймер.

Мы назвали наш скрипт , но название у него может быть каким угодно, лишь бы из английских букв, цифр и без пробелов. Расширение должно остаться таким же в любом случае. Меняете имя файла — не забудьте прописать его название в , чтобы страница знала, как называется нужный скрипт.

Теперь наполним наш скрипт. Начнём с переменных:

Теперь напишем функцию, которая будет постоянно готовить к запуску наше звуковое оповещение. Она будет брать нужные нам файлы ogg и mp3 и подключать их к нашей странице:

Перед тем, как работать с таймером и интервалами, давайте напишем маленькую функцию, которая переводит наше время из просто секунд в секунды, минуты и часы. Мало ли, вдруг кто-то фанат долгих упражнений:

Ну и добавим эстетики в программу — для красоты будем ставить первым ноль, если число минут или секунд меньше девяти:

Отдельной функцией сделаем отображение времени на табло. Там как раз и пригодится наша функция, которая переводит секунды в минуты:

Теперь предусмотрим смену времени каждую секунду, пока работает таймер. Для этого будем отдельно обрабатывать два режима: тренировки и отдыха. Не забудем про красоту — время тренировки сделаем зелёным, как на панели настроек, а время отдыха — красным:

Примеры использования

Рассмотрим некоторые сценарии применения таймеров в реальных ситуациях.

Освещение в парке, на крыльце, в доме

Сегодня эта схема весьма популярна. При организации системы освещения в парке или сквере в цепь закладывается детектор движения с таймером (как правило, инфракрасный, как самый простой и надежный).

При появлении человека в своем поле зрения датчик срабатывает и отправляет сигнал на включающее фонари реле. В это же время активируется счетчик времени, и при истечении заданного интервала лампы гаснут (при условии, что сенсор не обнаруживает нового движения). Это позволяет добиться двух задач:

  • экономии электроэнергии;
  • освещения пути по требованию.

Аналогичным образом реализуются схемы в жилых и нежилых помещениях.

Автоматическая вытяжка

Об этом сценарии уже говорилось выше. Здесь также используется датчик движения. Когда в его поле зрения появляются люди, он запускает вытяжную систему и освежает воздух в помещении. Когда люди уходят, реле времени через определенный промежуток выключает прибор.

Электронные замки

Многие современные запирающие системы оснащаются таймером, закрывающим замок через некоторый установленный период бездействия.

Умные розетки

Розетка со встроенным электронным счетчиком времени способна отключать подсоединенную к ней нагрузку по расписанию или результатам мониторинга параметров потребления энергии. Как уже указывалось, это позволяет избежать неприятностей из-за забытых электроприборов.

Это лишь небольшой список примеров использования таймеров — их область применения весьма широка.

Схема таймера на двух транзисторах

Нетрудно собрать реле времени своими руками на двух транзисторах. Оно начинает работать, если подать питание на конденсатор С1, после чего начнется его зарядка. При этом ток базы открывает транзистор VT1. Вслед за ним откроется VT2, и электромагнит замыкает контакт, подавая питание на светодиод. По его свечению будет видно, что сработало реле времени. Схема обеспечивает переключение нагрузки R4.

По мере того как конденсатор заряжается, эмиттерный ток постепенно снижается, пока транзистор не закроется. В результате реле отключится, и светодиод прекратит работу.

Повторный запуск устройства происходит, если нажать кнопку SB1, а затем ее отпустить. При этом конденсатор разрядится и процесс повторится.

Работа начинается, когда на реле времени 12 В подается питание. Для этого могут применяться автономные источники. При питании от сети к таймеру подключается блок питания, состоящий из трансформатора, выпрямителя и стабилизатора.

Основные разновидности приборов

Принцип работы таймеров построен на соединении и разъединении контактов, управляющих светом в конкретно заданный промежуток времени. К примеру, владельцы дома или квартиры могут, уходя, настроить таймер на включение системы отопления, зависимой от электроэнергии, и наслаждаться комфортной температурой после возвращения домой.

Все приборы получают питание от электричества, но при этом сам таймер может быть механическим или электронным.

Устройства с механическим таймером

Модель выключателя с выдержкой времени механического типа функционирует благодаря специальным лепесткам конструкции. Для запуска механизма пользователь должен задать время на корпусе электротехнического устройства. Каждый из лепестков соответствует 15-минутному или 30-минутному отрезку времени. Таким образом, настройка таймера регулируется при помощи вращающегося диска. В обозначенный промежуток времени потребитель будет получать электроэнергию, а после срабатывания механического таймера электричество перекрывается автоматическим способом.

Прибор обладает простой конструкцией, но при этом имеет ряд недостатков:

  • невысокая точность таймера отсчета времени;
  • невозможность поставить сложные задания;
  • нельзя установить случайный режим работы.

Однако механическая модель может функционировать на резервных аккумуляторных батареях. Схема устройства довольно простая и включает подключение к распределительной коробке, фазу, землю и ноль, электротехнический прибор (светильник, лампа), выходы на выключатель.

Выключатели с электронным таймером

Практически все модели выключателей электронного типа функционируют с недельным временным интервалом программирования. Устройства оборудованы жидкокристаллическим экраном, на котором удобно выставлять настройки прибора. Особенности работы электронного устройства:

  • информация о параметрах программы отображается на экране;
  • оборудовано несколькими функциональными кнопками;
  • имеет большой выбор опций — до 150;
  • имеет низкую дисперсию — не более минуты;
  • установить выключатель можно своими руками, используя схему.

Электронный таймер определенно обладает преимуществами над механическим прибором. Время можно задавать с высокой точностью, предусмотрены разные опции управления осветительными и энергозависимыми приборами. Впечатляющее количество функций электронного выключателя с выдержкой времени позволяет настраивать таймер под конкретные запросы пользователя.

Где найти и как использовать готовые шаблоны с таймером

Упростить процесс создания письма с таймером помогут готовые шаблоны. Чтобы найти шаблоны с таймером, нажмите «Создать рассылку» и на шаге «Создание письма» выберите категорию «Ecommerce».

Выберите один из 5 шаблонов и нажмите «Использовать».

Шаблон откроется в конструкторе UniSender. Чтобы настроить таймер, нажмите на блок с таймером, а затем на кнопку «Configure» в свойствах блока.

Настройте дату события, от которого идет отсчет, и внешний вид таймера, нажмите «Сохранить».

Далее замените текст, картинки и ссылки в шаблоне на свои, и письмо с таймером готово, можно отправлять рассылку.

Реле времени 220в

Большинство электронных схем работают на малом напряжении с гальванической развязкой от сети, но при этом могут коммутировать значительные нагрузки.

Временная задержка может производиться от реле времени 220В. Всем известны электромеханические устройства с задержкой выключения старых стиральных машин. Достаточно было повернуть ручку таймера, и устройство включало двигатель на заданное время.

На смену электромеханическим таймерам пришли электронные устройства, которые также применяются для временного освещения в туалете, на лестничной площадке, в фотоувеличителе и т. п. При этом часто используются бесконтактные переключатели на тиристорах, где схема работает от сети 220 В.

Питание производится через диодный мост с допустимым током 1 А и более. Когда контакт выключателя S1 замыкается, в процессе зарядки конденсатора С1 открывается тиристор VS1 и загорается лампа L1. Она служит нагрузкой. После полной зарядки тиристор закроется. Это будет видно по отключению лампы.

Время горения лампы составляет несколько секунд. Его можно менять, установив конденсатор С1 с другим номиналом или подключив к диоду D5 переменный резистор на 1 кОм.

Что такое таймеры, реле паузы, задержки

Сразу оговоримся: самодельные автотаймеры регулируют задержку от нескольких секунд до 10–15 мин. Есть схемы только для вкл. и для вкл./выкл. нагрузки, а также для активации в определенное время суток. Но их диапазон задержки и опции ограниченные, нет функции периодического самостоятельного срабатывания несколько раз и настройки промежутков между такими циклами, как у розеточных заводских приборов. Впрочем, возможностей самоделки (есть также в продаже готовые подобные простые модули) хватит для активации вентиляции гаража, освещения в кладовой и подобных не слишком требовательных операций.

Временное реле (таймер, реле паузы, задержки) — это автоматический расцепитель, срабатывающий в момент, выставленный на нем пользователем, включая/выключая (смыкая/размыкая контакты) электроприбора. Таймер чрезвычайно практичный в ситуациях, когда пользователю необходимо, чтобы устройство активировалось или деактивировалось, когда он находится в ином месте. Также такой узел выручит в обычных бытовых случаях, например, подстрахует, когда забывают выключить/включить оснащение.

Таким образом, временное реле исключит ситуации, когда оставили электроприбор включенным, забыли его выключить, соответственно, он перегорел или еще хуже, стал причиной пожара. Включив таймер, можно идти по своим делам, не беспокоясь, что надо будет возвратиться в определенное время для обслуживания оборудования. Система автоматизируется, агрегат сам отключится, когда установленный период на расцепителе истечет.

Где применяют

Многим знакомы пощелкивания в советских стиральных машинках, когда большими градуированным селекторами выставляли определенную задержку до вкл./выкл. Это яркий пример данного устройства: например, выставляли работу на 10–15 мин., барабан крутился это время, затем, когда часы внутри доходили до нуля, стиралка сама выключалась.

Временные реле всегда устанавливают производители в микроволновки, электропечи, электроводонагреватели, автополив. В то же время многие приборы его не имеют, например, освещение, вентиляция (вытяжка), тогда можно докупить таймер. В самом простом виде он выглядит как небольшой прямоугольный блок с селекторами времени и вилкой под обычную розетку («суточные» розетки-таймеры), в которую вставляется. Затем в него вставляют вилку кабеля питания обслуживаемого прибора, настраивают элементами управления на корпусе время задержки. Есть также типоразмеры для размещения путем соединения с линией (с проводами, проводкой, для распредщитков), для интегрирования внутрь приборов.

Устройство, разновидности, особенности

Преимущественно таймеры в заводских электроприборах с расцепителями основываются на микроконтроллере, часто управляющем также всеми режимами работы автоматизированного аппарата, где они установлены. Описанное объединение функций дешевле для производителя, так как не надо изготавливать отдельные микросхемы.

Мы же будем описывать самые простые схемы реле времени с задержкой, только с опцией вкл./выкл. и подбора временной паузы в небольшом диапазоне (до 15–20 мин.):

  • для низковольтного питания (5–14 В) — на транзисторах;
  • на диодах — для питания напрямую от сети 220 Вольт;
  • на микросхемах (NE555, TL431).

Есть специальные заводские модули, их можно купить на интернет площадках (Aliexpress, подобные и специализированные ресурсы), на радиорынках, в спецмагазинах.  Полностью кустарные изделия создаются по аналогичным схемам, в основном для несложных задач: элементарное расцепление/сцепление контактов в определенный, задаваемый момент времени, при этом диапазон задержки небольшой от секунд до 15–20 мин.

Что такое таймеры, реле паузы, задержки

Сразу оговоримся: самодельные автотаймеры регулируют задержку от нескольких секунд до 10–15 мин. Есть схемы только для вкл. и для вкл./выкл. нагрузки, а также для активации в определенное время суток. Но их диапазон задержки и опции ограниченные, нет функции периодического самостоятельного срабатывания несколько раз и настройки промежутков между такими циклами, как у розеточных заводских приборов. Впрочем, возможностей самоделки (есть также в продаже готовые подобные простые модули) хватит для активации вентиляции гаража, освещения в кладовой и подобных не слишком требовательных операций.

Временное реле (таймер, реле паузы, задержки) — это автоматический расцепитель, срабатывающий в момент, выставленный на нем пользователем, включая/выключая (смыкая/размыкая контакты) электроприбора. Таймер чрезвычайно практичный в ситуациях, когда пользователю необходимо, чтобы устройство активировалось или деактивировалось, когда он находится в ином месте. Также такой узел выручит в обычных бытовых случаях, например, подстрахует, когда забывают выключить/включить оснащение.

Таким образом, временное реле исключит ситуации, когда оставили электроприбор включенным, забыли его выключить, соответственно, он перегорел или еще хуже, стал причиной пожара. Включив таймер, можно идти по своим делам, не беспокоясь, что надо будет возвратиться в определенное время для обслуживания оборудования. Система автоматизируется, агрегат сам отключится, когда установленный период на расцепителе истечет.

Где применяют

Многим знакомы пощелкивания в советских стиральных машинках, когда большими градуированным селекторами выставляли определенную задержку до вкл./выкл. Это яркий пример данного устройства: например, выставляли работу на 10–15 мин., барабан крутился это время, затем, когда часы внутри доходили до нуля, стиралка сама выключалась.

Временные реле всегда устанавливают производители в микроволновки, электропечи, электроводонагреватели, автополив. В то же время многие приборы его не имеют, например, освещение, вентиляция (вытяжка), тогда можно докупить таймер. В самом простом виде он выглядит как небольшой прямоугольный блок с селекторами времени и вилкой под обычную розетку («суточные» розетки-таймеры), в которую вставляется. Затем в него вставляют вилку кабеля питания обслуживаемого прибора, настраивают элементами управления на корпусе время задержки. Есть также типоразмеры для размещения путем соединения с линией (с проводами, проводкой, для распредщитков), для интегрирования внутрь приборов.

Устройство, разновидности, особенности

Преимущественно таймеры в заводских электроприборах с расцепителями основываются на микроконтроллере, часто управляющем также всеми режимами работы автоматизированного аппарата, где они установлены. Описанное объединение функций дешевле для производителя, так как не надо изготавливать отдельные микросхемы.

Мы же будем описывать самые простые схемы реле времени с задержкой, только с опцией вкл./выкл. и подбора временной паузы в небольшом диапазоне (до 15–20 мин.):

  • для низковольтного питания (5–14 В) — на транзисторах;
  • на диодах — для питания напрямую от сети 220 Вольт;
  • на микросхемах (NE555, TL431).

Есть специальные заводские модули, их можно купить на интернет площадках (Aliexpress, подобные и специализированные ресурсы), на радиорынках, в спецмагазинах. Полностью кустарные изделия создаются по аналогичным схемам, в основном для несложных задач: элементарное расцепление/сцепление контактов в определенный, задаваемый момент времени, при этом диапазон задержки небольшой от секунд до 15–20 мин.

Реле времени на микросхемах

Транзисторные схемы таймеров имеют много недостатков: сложность определения времени задержки, необходимость разрядки конденсатора перед следующим пуском, малые интервалы срабатывания. Микросхема NE555, получившая название «интегральный таймер», давно завоевала популярность. Ее применяют в промышленности, но можно увидеть множество схем, по которым делают реле времени своими руками.

Временная выдержка задается сопротивлениями R2, R4 и конденсатором С1. Контакт подключения нагрузки К1.1 замыкается при нажатии на кнопку SB1, а затем он самостоятельно размыкается после задержки, продолжительность которой определяется из формулы: tи = 1.1R2∙R4∙C1.

При повторном нажатии на кнопку процесс повторяется.

Во многих бытовых приборах применяются микросхемы с реле времени. Инструкция для пользования — это необходимый атрибут правильной эксплуатации. Она также составляется для таймеров, созданных своими руками. От этого зависит их надежность и долговечность.

Схема работает от простейшего блока питания на 12 В из трансформатора, диодного моста и конденсатора. Ток потребления составляет 50 мА, а реле коммутирует нагрузку до 10 А. Регулируемую задержку можно сделать от 3 до 150 с.

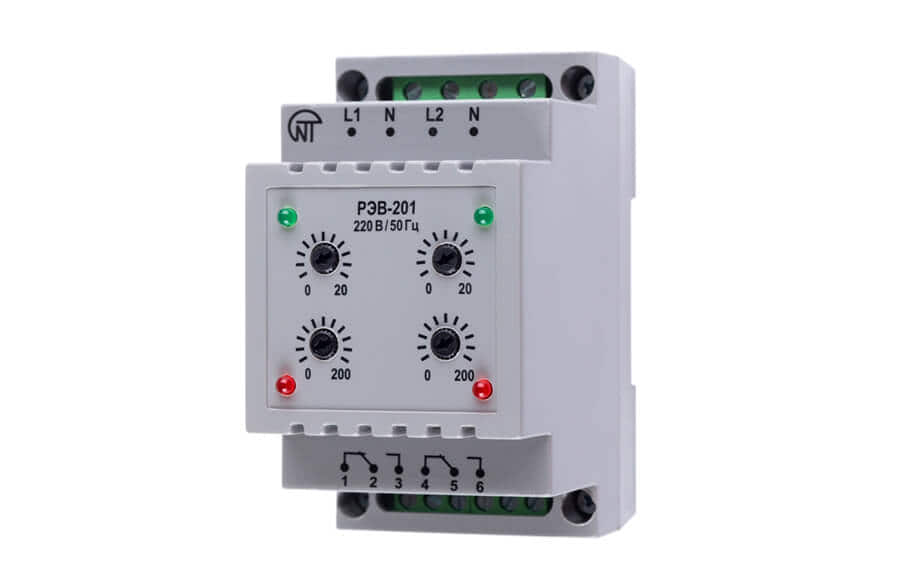

Таймер циклического включения-выключения. Циклическое реле времени своими руками

схема на 12 и 220 вольт

В современном оборудовании часто необходим таймер, т. е. устройство, которое сработает не сразу, а через промежуток времени, поэтому его еще называют реле задержки. Прибор создает временные задержки включения или выключения других устройств. Его не обязательно приобретать в магазине, ведь грамотно сконструированное самодельное реле времени будет эффективно выполнять свои функции.

Сфера применения реле времени

Области использования таймера:

  • регуляторы;
  • датчики;
  • автоматика;
  • различные механизмы.

Все данные устройства делятся на 2 класса:

  1. Циклические.
  2. Промежуточные.

Первое считается самостоятельным прибором. Он подает сигнал через заданный временной промежуток. В автоматических системах циклическое устройство включает и отключает необходимые механизмы. С его помощью управляют освещением:

  • на улице;
  • в аквариуме;
  • в теплице.

Циклический таймер является неотъемлемым устройством в системе «Умный дом». Его применяют для выполнения следующих задач:

  1. Включение и выключение отопления.
  2. Напоминание о событиях.
  3. В строго указанное время включает необходимые устройства: стиральную машинку, чайник, свет и др.

Кроме вышеуказанных, есть еще отрасли, в которых эксплуатируется циклическое реле задержки:

  • наука;
  • медицина;
  • робототехника.

Промежуточное реле используется для дискретных схем и служит вспомогательным устройством. Оно осуществляет автоматическое прерывание электрической цепи. Сфера применения промежуточного таймера реле времени начинается там, где необходимы усиление сигнала и гальваническая развязка электрической цепи. Промежуточные таймеры разделяются на виды в зависимости от конструктивного исполнения:

  1. Пневматические. Срабатывание реле после поступление сигнала не происходит мгновенно, максимальная время срабатывания — до одной минуты. Используется в цепях управления металлорежущих станков. Таймер управляет приводами для ступенчатой регулировки.
  2. Моторные. Диапазон установки временной задержки начинается с пары секунд и заканчивается десятками часов. Реле задержки являются частью цепей защиты воздушных линий электропередач.
  3. Электромагнитные. Предназначены для цепей постоянного тока. С их помощью происходят разгон и торможение электропривода.
  4. С часовым механизмом. Основной элемент — взведенная пружина. Время регулирования — от 0,1 до 20 секунд. Используются в релейной защите воздушных линий электропередач.
  5. Электронные. Принцип действия построен на физических процессах (периодические импульсы, заряд, разряд емкости).

Схемы различных реле времени

Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство. Схемы простых реле времени:

  • на транзисторах;
  • на микросхемах;
  • для выходного питания 220 В.

Опишем каждую из них более подробно.

Схема на транзисторах

Необходимые радиодетали:

  1. Транзистор КТ 3102 (или КТ 315) — 2 шт.
  2. Конденсатор.
  3. Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
  4. Кнопка.

При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле.

При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле. Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости.

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

На базе микросхем

Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания.

Необходимые электронные компоненты для реле времени на 12 вольт:

  • резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
  • диод 1N4148;
  • емкость на 4700 мкФ и 16 В;
  • кнопка;
  • микросхема TL 431.

Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны рези

Реле задержки выключения с нулевым током потребления в режиме ожидания!

Всем привет, потребовалось мне реле задержки выключения вентилятора в санузле. Схема, плата и мои мысли по настройке будут в описании под видео. Порывшись по просторам интернета, я остановился на этой схеме:


Сразу хочу предупредить, что эта и подобные схемы с бестрансформаторным источником питания не имеют гальванической развязки от сети и обязательно нужно соблюдать меры безопасности при настройке и пользовании данными устройствами!!! Вообщем схема рабочая, но очень прожорлива. Собственное потребление до безобразия огромное! Это происходит из за выпрямителя на двух диодах VD1 и VD2 которые стоят после гасящего конденсатора С1. Так как конденсатор может пропускать только переменный ток, то получается следующее: положительную полуволну пропускает диод VD2 заряжая конденсатор С3, а отрицательную полуволну пропускает диод VD1, который фактически разряжает конденсатор, я могу ошибаться… В итоге общий потребляемый ток от сети при работе таймера достаточно большой, что сводит на нет принцип экономии электроэнергии автоматического отключения нагрузки через определённое время.

Тут есть два варианта, как можно снизить ток потребляемый самой схемой: 1 — Применение банального маломощного трансформаторного блока питания мощностью 1-2 Вт. Это даст во много раз меньшее потребление, чем с указанным бестрансформаторным БП. 2 — Поставить полный диодный мост в этой схеме, что я и сделал. В результате собственная потребляемая мощность уменьшилась до 10-12 Вт. Да, это много.


Но меня это устроило по двум причинам: 1 — Подключенный вентилятор потребляет 150 Вт, на его фоне ещё 10 Вт мощности в течении 7-8 минут(возможно вам понадобиться другое время задержки выключения!), не сильно скажутся на общем потреблении. 2 — Малые габариты бестрансформаторного БП. Ни чего не мешает вместо бестрансформаторного БП на элементах R1, C1, VD1, VD2 поставить маленький трансик + 4 диода + электролит + линейный стабилизатор типа L7812 + электролит.. Всё!!!! Время работы таймера и соответственно задержки выключения вентилятора зависит от номиналов резистора R2, C3. Чем больше их номинал, тем больше будет время задержки выключения. Ну и соответственно наоборот.

Принцип работы следующий:

При замыкании контактов кнопки S1, сетевое напряжение 220 В поступает через предохранитель F1 на гасящий конденсатор С1, на котором падает лишнее напряжение. Дальше пониженное переменное напряжение(примерно 13 В) поступает на диодный мост с которого выпрямленное напряжение фильтруется конденсатором С2 и питает схему таймера. Стабилизация на выходе БП осуществляется стабилитроном VD2. В момент подачи питания конденсатор С3 времязадающей цепи таймера разряжен и на 2, 6 ногах низкое напряжение(логический 0). Соответственно таймер моментально переключается во включенное состояние и на его 3 ноге появляется положительное напряжение(логическая 1) откроется транзистор VT1 и срабатывает реле К1, оно блокирует контакты кнопки S1(самопитание). При отпускании кнопки S1 питание на схему и вентилятор будет подаваться через замкнутые контакты реле К1. Дальше начинает заряжаться конденсатор С3 и по достижении на 2, 6 ногах таймера напряжения равному 2/3 от напряжения питания(в моём случае примерно 8,5 В), таймер выключиться. На 3 ноге пропадёт напряжение(логический 0), транзистор VT1 закроется, реле отключиться и своими контактами отключит вентилятор и себя. В результате чего в режиме ожидания полностью отсутствует потребление тока!

При следующем нажатии процесс повторяется.

Техническое обслуживание

• При техническом обслуживании реле, необходимо соблюдать «Правила техники безопасности и технической эксплуатации электроустановок потребителей».
• При нормальных условиях эксплуатации достаточно 1 раз в 6 месяцев проводить внешний осмотр реле и проверять установленное время срабатывания (цикла). Необходимо подтягивать зажимные винты, давление которых ослабевает вследствие циклических изменений температуры окружающей среды и текучести материала зажимаемых проводников.
• Реле должно устанавливаться и обслуживаться квалифицированным персоналом.
• При подключении реле необходимо следовать схеме подключения.
