Как устроена русская печь с лежанкой

Процесс монтажа

Если вы все же решили проводить закладку печи своими руками, то ознакомьтесь с особенностями и технологией проведения основных работ. Это поможет правильно выполнить процесс и не допустить ошибок при монтаже. По словам специалистов, многим под силу выполнить все этапы постройки без привлечения посторонней помощи.

Фундамент и подпечье

Очень важно побеспокоиться об устройстве надежного фундамента для кирпичной конструкции. Он должен выдерживать большие нагрузки и не проседать под ними

Нижняя часть печи отводится для подпечья и остается свободной. Там удобно хранить хозяйственные принадлежности и кухонную утварь. В качестве перекрытия для подпечья выбирают бетонные плиты или стальные балки в комбинации с кирпичом.

В связи с высокой пожарной опасностью использование деревянных опор не рекомендуется, но и не запрещается. Если все же нельзя ничем заменить такой материал, не забывайте об антисептической обработке древесины. В противном случае перекрытие может быть поражено насекомыми.

Также необходимо уделить внимание швам и их правильной обработке. Они должны выглядеть аккуратными после нанесения цементного раствора

Внешние стенки оштукатуриваются обычными смесями, предназначенными для внутренней отделки.

Поверх фундамента укладывают кирпичные стенки параллельно в два ряда, соблюдая перевязку. В третьем ряду устанавливается дверка для поддувала. Далее продолжается кладка, и в пятом ряду устанавливаются дверцы для прочистки топки, а также выполняется футеровка (внутренняя облицовка из огнеупорного кирпича). В следующем ряду потребуется установка колосниковой решетки.

В седьмом ряду формируем глухие каналы, благодаря которым мы получим теплое место для лежанки. Здесь же монтируем топочную дверь. Затем необходимо создать каналы (опускной и подъемный). До одиннадцатого ряда весь процесс повторяется, и только в нем перекрывается топочная дверца и формируются подсосные каналы (из хайла в боковой канал, из топки в подъемный и два перехода между глухими камерами).

Далее производится перекрытие подсосных каналов и заканчивается формировка колпаков (глухих каналов). В тринадцатом ряду необходимо закончить футеровку и перекрыть топливную камеру. Следующий слой кладки состоит из перекрытий.

Начиная с шестнадцатого ряда необходимо формировать вертикальный канал (дымовой) и перегородку для защиты от огня. Этот процесс длится до двадцать второго ряда, в котором устанавливается задвижка для дымохода. Теперь остается выложить дымоход и можно переходить к декоративной отделке, благодаря которой русская печь с теплой лежанкой, созданная своими руками, органично впишется в ваш интерьер.

Строительство

Сначала находят место расположения будущего устройства. Обычно конструкцию возводят в самом большом помещении, располагают ее на расстоянии полутора-двух метров от наружных стен.

Для строительства печки нужен мощный фундамент, наличие лежанки и возможность приготовления пищи на его толщину не влияют. Фундамент заливают ниже уровня промерзания почвы в данном регионе.

Внимание! Фундамент печи не связывают с основным фундаментом дома

Выбор проекта, из чего можно построить печку

В интернете можно найти множество схем русской печи, но в вопросах строительства лучше довериться приглашенному мастеру.

Печка с лежанкой состоит из следующих элементов:

• Тело. Выполняется из кирпича, и включает в себя систему дымовых каналов.
• Основная топка или камера, где сгорают дрова и их заменители.
• Горнило.
• Камера для сбора оседающей золы.
• Место для хранения посуды и иных вещей.
• Лежанка.
• Дымоход.

Есть несколько видов кирпича, которые могут использоваться во время строительства прибора:

• обычный глиняный кирпич;
• глиняный полнотелый кирпич;
• огнеупорный кирпич из шамотной глины.

Кладется кирпич на тело печи на глиняно-песчаный раствор, для облицовки и трубы может применяться обычный цементный раствор с добавлением извести.

Общее количество кирпичей при стандартных размерах печи — 650—800 штук. Расход раствора примерно 20—25 ведер.

После окончания строительства печку просушивают, далее 2—3 дня устройство топят. После сгорания первой маленькой партии дров открывают дверцы, затем количество топочного материала увеличивают вплоть до полной загрузки топки. В это время надо следить за целостностью стен, появление мельчайших трещин на корпусе конструкции — признак некачественной работы.

Изготовление уличной русской печи своими руками

После того как вы определились с проектом уличной русской печи, нашли место и приобрели материалы, инструменты и все, что необходимо при строительстве, можно начать возведение фундамента. Когда основание под печь готово, начинайте кладку — строго в соответствии со схемами и чертежами. Вначале кирпичи кладут на сухую — без раствора. Это поможет определить правильность строения и учесть все нюансы перед окончательной постройкой печи.

Важно! При помощи горизонтальных и вертикальных уровней и отвесов при кладке на сухую проверьте правильность выложенных порядовок. Если сухая кладка соответствует всем схемам и чертежам, то готовьте раствор и начинайте делать порядовую кладку, не пропуская нужных отверстий для дымохода и других технологических пространств, соответствующих схеме

Если сухая кладка соответствует всем схемам и чертежам, то готовьте раствор и начинайте делать порядовую кладку, не пропуская нужных отверстий для дымохода и других технологических пространств, соответствующих схеме.

Подготовка места на даче

Место должно быть достаточным по площади и желательно ровным. При необходимости участок следует выровнять при помощи лопаты и грабель.

Для печи лучше выбрать максимально комфортное для вас место:

• с солнечной стороны;
• с удалённостью от деревянных построек и забора;
• без затенений посадок на участке;
• желательно в беседке.

Целесообразно строить печку вместе с беседкой, в одной цветовой гамме, из однородных материалов. Желательно отразить это в схеме и проекте.

Как сделать фундамент

После выбора места на вашем придомовом участке приступайте к постройке фундамента. Главными его критериями должны быть:

• ровность;
• гладкость;
• определённая площадь;
• надёжность;
• долговечность.

Для фундамента:

1. выройте ямку соответствующей схеме ширины и длины на глубину 30—50 см;
2. насыпьте песок — сделайте песчаную подушку 20 см;
3. сверху насыпьте щебень до уровня грунта;
4. выберите основание — монолитная бетонная плита соответствующего размера или бетонирование своими руками;
5. для бетонирования, ставим опалубку, устанавливаем арматуру, заливаем раствором.

Если печь строится в готовой деревянной беседке, должны быть соблюдены все правила пожарной безопасности. Для этого на доски укладывается базальтовый картон или асбокартон и лист кровельного железа, глиняный пласт и вновь слой базальтового картона. Кладка начинается после того, когда раствор высохнет.

Важно! Не допускайте перекосов или непредвиденных пустот в кладке. Это приведёт к деформации всей конструкции

Порядовка печи

Проводим сухую кладку проекта печи. Если все выстроено правильно, с учётом размеров, форм и составляющих, можно начать строительство печи с раствором.

В соответствии с фото, схемами и чертежами приступают к кладке порядовки печи. Типовой проект подразумевает 13—20 рядов.

Фото 3. Схема порядовой кладки обычной малой русской печи с варочной плитой, без дополнительных элементов.

Со второго по третий ряд кладку делаем с учётом места для топлива: угля и дров. Затем учитываем дымоход и зольник. На заднюю стенку горнила примерно на восьмом ряду, монтируем скобы и штыри для решёток и сеток для приготовления барбекю или установки мангала (по проекту). Можно сделать больше скоб для перестановки решёток в зависимости от нагрева печи и способа приготовления блюд.

Важно! При кладке необходимо убирать кельмой все излишки раствора. Ни в коем случае нельзя наносить глиняный раствор на внутреннюю поверхность, это ухудшит теплопроводность и приведёт к повышенному отложению сажи на стенках

При порядовой кладке не забываем отверстия для вьюшки, душника, заслонки. Монтируем по размерам дверцы.

Что будем строить

Теплоотдача: при одной топке — 2100 ккал/ч, при двух топках — 3000 ккал/ч. Задняя и боковые стенки при одной топке выделяют по 1200 ккал/ч, передняя стенка — 400 ккал/ч и перекрытие — 500 ккал/ч. При двух топках соответственно: 1750, 550 и 700 ккал/ч. Под шестком печи имеется подпечье для хранения ухватов, кочерги, совка и других приспособлений топки. Печью можно отапливать помещение 30 м2.

1 — гидроизоляция; 2 — мелкий гравий и речной песок, смешанный с битым стеклом.

Порядовка и ее описание

Приступаем к работе:

1. 1-й ряд лучше возводить с помощью фундаментного раствора.
2. 2, 3, 4-й ряды выкладывают по типу колодца, но оставьте пространство для ниши в подпечье. Должна соблюдаться система перевязки швов.
3. С 5-го ряда закладывают свод. Вытесывают пяты для опоры кирпичей, делается опалубка для выполнения кладки.
4. 6, 7-й ряды — возводят свод. Выполняют по системе перевязки швов.
5. 8, 9, 10-й ряды исполняют в один кирпич. В 8-м ряду свод замыкается.
6. 11-й ряд перекрывает «холодную печурку». Колодец засыпают. Засыпку выравнивают так, чтобы образовался уклон.
7. В 12-м ряду делают настилку пода. Кирпич просто укладывается на песок. Для выравнивания пода, чтобы поверхность была ровной, на него сыпят песок и шлифуют. Лучше для этого использовать подовый кирпич.
8. 13 — 16-й ряды — закладка горнила. Стенки возводят в ¾ кирпича высотой 19 см. Кирпичи не связаны, только перевязаны швы. Материал нужно стесать под 45° для устройства замков.
9. 17-й ряд — сформирована задняя стенка и устье. Строится каркас для исполнения свода варочной камеры. Для этого применяется кирпич, поставленный набок. Стесывают пяты. Здесь же выкладывается свод варочной камеры.
10. 18-й ряд — начинаем возводить стенки печи. Заполняем зону между варочной камерой и стенками такими материалами: песок, глина, битый кирпич.
11. 19-й ряд кладется в форме полукруга. Перекрываем проем выше шестка.
12. В 20 ряду кирпичи кладутся так, чтобы уменьшилось отверстие над шестком, и выравнивались стенки. Перетрубье надо выложить ровно, ни в коем случае не ступенями. Для этого нужно будет стесывать кирпич. Устанавливается перекрытие под каналом для самоварника.
13. 21-й ряд повторяет кладку 19-го.
14. Кладка кирпичей над сводом завершается в 22-м ряду. Справа на перетрубье стесываем кирпич для закладывания самоварника. Так обеспечивается свобода для прохождения дымовых газов. Тут же закладывается камера для сажи. Выравнивается кладка над сводом.
15. 22 — 32-й ряды выкладывается перетрубье. Устанавливаем задвижки (для самоварника задвижка не нужна потому как он закрывается крышкой). Формируем канал трубы. Его параметры — два кирпича 26×26 см.
16. Далее выкладывается труба. Рама заслонки изготавливается из уголка размером 25×25×3 мм. Можно использовать лист или полосу. К заслонке необходимо прикрепить одну или две ручки.

Конструкция заслонки

Конструкция заслонки показана на рисунке («Заслонка», 1 — полотно из кровельной стали; 2 — ручка из полосовой стали; 3 — лапки из полосовой стали для устойчивости заслонки; 4 — рамка из угловой стали 25х25х3 мм).

Следует учесть, что раму для заслонки нужно делать из уголковой стали 25х25х3 мм. Весьма желательно изготовить также раму из полосовой или уголковой стали и вставить ее в кладку устья, соответственно закрепив. В данном случае она будет являться опалубкой при выполнении арки.

1 — полотно из кровельной стали; 2 — ручка из полосовой стали; 3 — лапки из полосовой стали для устойчивости заслонки; 4 — рамка из угловой стали.

Порядовка

Кладка русской печи с лежанкой осуществляется строго по схеме, предварительно кирпич ставится на сухую, чтобы можно расчертить контуры будущей конструкции, уточнить расположение кирпича.

Подробная схема русской печи с лежанкой:

Порядовка классической русской печи с лежанкой (32 ряда)

На чертеже указывается подробная кладка для каждого ряда, расположение кирпича, дверок, решеток и прочих элементов. При работе следует четко придерживаться выбранной схемы, что позволяет быстро своими руками собрать прочную, надежную печь.

Строительство русской печи с лежанкой заканчивается дымоходной трубой (ряды 23-32).

Обязательным является устройство гидро- и теплоизоляционного слоя при выводе дымохода через крышу/перекрытие, что позволяет предотвратить перегрев окружающих конструкций, обеспечить пожаробезопасность строения. Над трубой можно установить искрогаситель, который защитит кровельный материал от возгорания.

Конструкция русской печи

Любая ошибка, допущенная в процессе строительства, приводит к тому, что всю конструкцию приходится переделать заново. Помочь в этом деле сможет схема кладки русской печи, которая прилагается к чертежу и бывает самой разной.

С учетом размеров эти отопительные агрегаты делят на мини, средние и большие. Ими пользуются для обогрева, приготовления еды. Они непременно имеют лежанку. Чтобы самому их построить, нужно изучить, как устроена русская печь.

Если посмотреть на схему традиционной конструкции, можно увидеть, что она состоит из:

• подпечья, используемого для сушки дров, его делают не всегда;
• холодной печурки для хранения кухонной утвари, ее также может не быть;
• шестка — ниши, находящейся перед горнилом. В нее помещают варочную плиту. В случае, когда плита располагается в ином месте, в шестке держат еду, чтобы она была теплой;
• пода – дна горнила. Его сооружают с небольшим наклоном в направлении входа в камеру, чтобы легче двигать посуду, имеющуюся в ней.
• горнила или варочной камеры, используемой для жаростойкой посуды и закладки топлива. Свод камеры аналогично делают с незначительным уклоном в сторону входа. За счет такой конструкционной особенности горячий воздух собирается под потолком, благодаря чему прогревается лежанка на печи и боковые стенки;
• щеки – передней стенки горнила;
• устья печи – отверстия между щеками;
• перетрубья – ниши, над которой начинается дымоотводящая труба;
• вьюшки – окна с дверцей, которое служит для перекрытия дымохода. Посредством него можно добраться до заслонки, регулирующей тягу;
• лежанки, расположенной сзади дымохода над горнилом. Когда работает печь, она прогревается.

На схеме кладки русской печи с плитой можно видеть разные отделы. Их наличие позволяет не отапливать все помещение летом, а пользоваться исключительно варочной плитой. В результате в доме поддерживается приятный микроклимат и сокращается расход топлива. В зимние морозы в печке прогревают все отделы, и тогда не только нагревается духовка, вода и плита, но и сам дом.

До того, как сложить русскую печь своими руками, выполняют ряд подготовительных мероприятий, которые начинают с выбора ее месторасположения.

Традиционная

Традиционная конструкция русской печи

Русская печь состоит из:

1. Подпечье. Оно необходимо для сушки и хранения дров.
2. Холодная печурка — это маленькая выемка для хранения посуды.
3. Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
4. Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
5. Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
6. Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
7. Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
8. Вьюшка — это дверца, которая перекрывает полностью дымоход.
9. Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.

Современная

Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.

Устройство современной печи

Схема

Благодаря особой конструкции в русской печи обеспечивается встречное движение потоков дыма и поступающего в топку холодного воздуха. Перемешивания почти не происходит, но при этом входящий воздух подогревается, чем обеспечивается максимально эффективное горение топлива.

Схема кладки печи

Дым через устье и хайло следует в дымоход. Но благодаря наличию наклонных поверхностей и порожка движение его является сложным: дым несколько раз оборачивается, за счет чего успевает догореть имеющийся в нем пиролизный газ (этот процесс называется дожиганием). Кроме того, дольше оставаясь в пути, дымовые газы успевают отдать больше тепла телу печи.

Проекты печи

Проект печки с подтопком лучше выбрать еще на этапе планирования жилого дома, чтобы привязывать фундамент устройства элементам здания с целью создания печных отверстий в потолке и чердачном перекрытии. Необходимо учесть правила пожарной безопасности. Заказчик может выбрать тип и дизайн печи, а также определиться с ее функционалом.

Среди самых популярных проектов отопительных устройств:

1. Печи-барбекю. Устанавливаются в садовых беседках, жилых домах и пунктах общественного питания.
2. Печи-камины. Камин моментально нагревает помещение, а печь помогает сохранить тепло долгое время.
3. Комплексы — объединение 2 или более печей. Их преимущество — возможность обогреть даже большую площадь.
4. Печи с нижним и боковым прогревом. Такие устройства имеют трубный канал по центру дымосборника.
5. Печи с котлом водяного отопления. Удобны в том случае, если дом имеет большое количество помещений.
6. Простые отопительные приборы.
7. Отопительно-варочные конструкции. Чаще всего имеют двухъярусную систему дымооборотов. Дымовые газы поступают сначала в нижнюю часть печи, а потом в верхнюю. Такое отопление помогает сохранить тепло долгое время.
8. Банные печи.

При выборе проекта нужно обратить внимание на детали: на конкретные размеры, указанные в схеме, на полное и точное описание каждого шага строительства, на комментарии и разъяснения. Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:. Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:

Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:

• «Дом»;
• «Сам»;
• «Делаем сами»;
• «Советы профессионалов»;
• А.М. Шепелев «Кладка печей своими руками»;
• Я.Г. Порфирьев «Печные работы»;
• П.И. Воропай «Как сложить печь».

Выбор материала

Для строительства необходимы следующие материалы:

Красный керамический кирпич. Нужно заранее проверить, чтобы он был хорошо обожжен, имел высокое качество плотности

Особенно важно подобрать правильные кирпичи для пода (ровные, гладкие, одинаковой высоты). Раствор. В его состав должны входить просеянная жирная глина, речной песок и чистая вода

Чугунные детали: топочная, поддувальная, прочистная, вентиляционная дверцы, колосниковая решетка, вьюшка, заслонка, плита и две конфорки, водогрейная коробка

В его состав должны входить просеянная жирная глина, речной песок и чистая вода. Чугунные детали: топочная, поддувальная, прочистная, вентиляционная дверцы, колосниковая решетка, вьюшка, заслонка, плита и две конфорки, водогрейная коробка.

Подготовка места

Фундамент нужно сделать таким, чтобы он мог выдержать большие нагрузки. Именно поэтому его лучше проектировать параллельно с самим домом, т. к. построить фундамент в уже имеющемся сооружении будет тяжело.

Профессионалы обычно придерживаются стандартной технологии: делают выступ между кромкой фундамента и кладкой не менее 0,5 м.

После того как сооружение будет готово, необходимо уложить пропитанный особым составом картон в два слоя в качестве гидроизоляционного материала. Чтобы достичь лучшего результата, выбирают крепкие кирпичи без разломов, делают тонкие швы (до 5 мм).

Строительство русской печи с лежанкой своими руками

Рассмотрим возведение печи для отопления комнаты площадью 45-50 м2. Размер постройки — 127х166 см при высоте лежанки 147 см.

Пошаговая инструкция для русской печи с лежанкой своими руками предусматривает расход (в шт.):

• кирпича красного – 1800;
• кирпича шамотного огнеупорного – 50.

Другие материалы (листовая сталь, сырье для раствора, арматурная сетка) — по необходимости. Приблизительный расход песка – около 300 кг, очищенной глины – 250 кг.

Схема кладки

Общее устройство каждого ряда можно видеть на схеме:

Схема кладки

Внимательно следуйте инструкции, иначе не удастся выполнить скрытые внутренние каналы для горячего воздуха.

Пошаговая инструкция

Пример выкладки по рядам (в скобках – номер ряда):

• (1) Кладут непосредственно на гидроизоляцию фундамента.
• (5) Основание для арки свода.
• (6) Монтаж колосников, канал прочистки сужают.
• (7-8) Укладывают стальной лист на верх пода.
• (10-11) То же, но с монтажом варочной плиты.
• (12-16) То же, на 15-м ряду поднимают арку.
• (17-18) Между ними прокладывают вязальную проволоку. Идет сужение свода.
• (19-21) Заканчивают устройство лежанки.
• (22) Отсюда начинают подъем дымохода.

Как видно из схемы, в этой работе нет ничего, требующего особых знаний и хитрого инструмента.

Сколько стоит построить русскую печь с лежанкой из кирпича

Для возведения русской печи с лежаком своими руками достаточно знать цену использованных материалов:

• Потребность в кирпиче на такой очаг, отапливающий площадь от 30 до 50 м2, – 1800 шт. При средней цене за единицу в пределах 22-25 рублей стоимость материала для кладки – 45 тыс. руб.
• Шамотный кирпич для топки (50 шт.) – 3 тыс. руб.
• Комплект металлических деталей – 25 тыс. руб.

Итого расходы на закупку — 73 тыс. руб.

Если заказать работу у мастера-печника, расценки 2020 года на кладку – примерно 110 рублей за 1 шт. кирпича. Заплатить специалисту нужно будет еще 198 тыс. руб.

Нюансы устройства печки

Наружную часть дымохода желательно делать из силикатного кирпича. Он более устойчив к влаге и колебаниям температур. После кладки дымохода монтируют фурнитуру, которая ещё не установлена (чугунную варочную панель и т. д.).

Если цель – простая кладка из кирпича, то можно обойтись простой чисткой и выравниванием швов

Если в планы входит декорирование печи на дровах, стыкам уделять внимание не нужно. Обычно такие конструкции украшают жаростойкой керамической плиткой

Например, изразцами или клинкером.

Первый вариант предпочтительней, с точки зрения теплоотдачи. Изразцы характеризуются коробчатой тыльной формой, что повышает термическую эффективность покрытия.

Рисунок 7. Печь, облицованная изразцами

Тем, кто не желает связываться с плиткой, но стремится как-нибудь украсить конструкцию, можно порекомендовать покрасить печь термостойкой краской. Можно декорировать в традиционно русском орнаментальном стиле.

Между основной конструкцией и дымоходом – в зоне перекрытия – необходимо устройство термозащиты. Её делают, например, из базальтовых панелей. Желательно использовать плиты толщиной до 100 мм. В крайнем случае можно обойтись 50-миллиметровыми. Но не тоньше.

В качестве кладочной смеси можно использовать как покупную, так и раствор собственного приготовления. В последнем случае применяют состав глины и песка. Соотношение компонентов – от 1:1 до 1:2 соответственно. Конкретика зависит от качества глины. Выбор пропорции определяют экспериментальным путём. Всё же рекомендуется не поскупиться и приобрести готовую смесь с выверенным соотношением составляющих.

Как сложить печь с лежанкой

Кладка русской печи с плитой и лежанкой считается одной из самых простых в техническом отношении. Сделать печь можно самостоятельно, выполнив предварительный расчет расходного материала. Для примера возьмем схему, в которой размеры русской печи с лежанкой не будут превышать 1580 на 1280 мм.

Чтобы построить печку понадобится:

• Огнеупорный кирпич 1100 шт.

Дверки, колосниковая решетка, чугунная плита, ревизия.

Расходные материалы – вязальная проволока (35 м/пог) и лента (8,5 м/пог), стальные кляммеры, заслонка жаровой камеры. Печь с подтопком может потребовать дополнительно приобрести двери и для этой ниши.

Глиняный раствор – лучше всего приобрести уже готовую смесь. Высчитать необходимое количество мешков можно благодаря таблицам на тыльной стороне упаковки.

При работе необходимо строго соблюдать размеры и стараться, чтобы стенки хайла были гладкими. Штукатурить стенки нельзя, поэтому обычно мастера вышлифовывают тыльную сторону кирпича.

Схема кладки печи с лежанкой

Традиционная русская печка с лежанкой и варочной плитой может быть изготовлена и самостоятельно. Хотя особенности кладки могут отличаться в зависимости от выбранной конструкции, существуют некоторые общие правила.

Строительство печи будет выполняться следующим образом:

• 1-й ряд – кладем прямо на гидроизоляцию без изготовления стяжки. Так как нижние ряды до третьего включительно, не подвергаются воздействию высоких температур, для них можно использовать перекаленный кирпич. Стелить начинаем с левого угла лицевой стороны. Начинаем кладку с трехчетвертного кирпича. Кирпич укладываем на угол. Рядом располагаем полномерные кирпичи.

2-й ряд – перекрываем тычки по правой и левой сторонам конструкции ложками. Необходимо следить за тем, чтобы все неполно цельные кирпичи перекрывались следующим рядом. По краю будущего пода ставим кирпич на ребро.

3-й ряд – полностью повторяем конструкцию первого. Устанавливаем дверцу поддувала.

4-й ряд полностью идентичен второму. Порядовка конструкции печи с лежанкой часто повторяет схему предыдущих рядов, таким образом, обеспечивая большую прочность стен. Единственным отличием является то, что на четвертом ряду оставляется место под прочистной канал.

5-й ряд – делаем основания под арочные своды, продолжаем прочистной канал.

6-й ряд на этом этапе устанавливается колосник. Прочистной канал начинают постепенно сужать.

7-й и 8-й ряды – в этот момент укладывают стальной лист, а также крепят проволоку для фиксации топочной дверки. Верхним слоем полностью перекрывается под. Нижняя часть кладки окончена.

9-й ряд – устанавливаем кирпич на ребро по всему периметру пода, делаем песчаную подсыпку.

10 и 11 ряды изготавливаются идентичным образом. По краю пода используются половинки кирпича, на верхнем слое устанавливается варочная поверхность из чугуна.

12,14 и 16-й ряд также полностью повторяют друг друга. На пятнадцатом начинают поднимать арку. Если до этого ряда все было просто, то теперь поэтапная кладка потребует от мастера высокого профессионализма.

17 и 18-й ряд предназначен для сужения свода. Между этими слоями необходимо использовать вязальную проволоку.

С 19-21-й ряд полностью заканчивается монтаж лежанки. Благодаря постепенному сужению обеспечивается возможность выдерживать высокие нагрузки, после протопки печи можно будет поставить деревянный настил на лежанке.

22-й ряд начинает поднимать хайло печи. Этот этап работ по праву считается одним из самых сложных. Если кладка печи с лежанкой своими руками до этого момента была сложной для мастера, то на этом ряде лучше позвать на помощь квалифицированного печника.

С 23-31 ряд укладывается трубный канал, и устанавливаются задвижки и поддувала.

Перед началом работ необходимо рассчитать печь, найти необходимые планы и схемы и заготовить необходимое количество расходного материала. Тщательная подготовка ускорит кладку приблизительно в два раза.

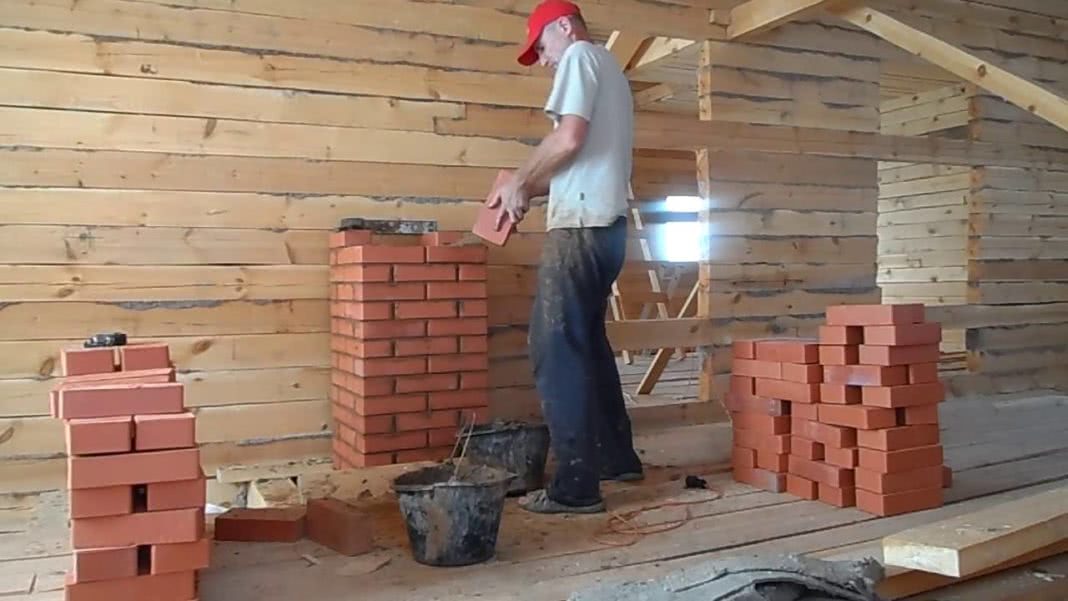

Русская печь с лежанкой своими руками

Прежде, чем заниматься подготовкой материалов и инструментария, подготавливаем чертежи с порядовкой. На чертежах должно быть отражено количество кирпичей, фурнитура, размеры.

Фундамент

Варианты фундаментов:

— бутобетонный;

— кирпичный;

— железобетонный из блоков 40х20х20;

— монолитный армированный – наиболее распространенный и простой.

1. Роем котлован под фундамент. Размер фундамента равен размеру основания печи, плюс 15-20 см.

2. Закладываем подушку фильтрующую. Укладываем на дно котлована влажный песок. Утрамбовываем его до тех пор, пока он не перестанет оседать, периодически подсыпая новую порцию.

3. На слой песка укладываем щебенку, некрупные куски битых кирпичей, вновь тонкий слой песка, увлажняем, утрамбовываем. Далее насыпаем еще один слой щебня толщиной около десяти сантиметров, утрамбовываем его.

4. Накрываем щебень двумя листами гидроизоляции.

5. Устанавливаем опалубку. Для этого доски или фанеру устанавливаем в котлован. При этом между стенками котлована и «коробкой» оставляем расстояние 10 см. Доски страхуем подпорками и сильно увлажняем, чтобы древесина не вытянула влагу из раствора.

6. Чтобы проложить арматуру, заливаем в опалубку 4-5 см цементного раствора. Пока цемент схватывается, связываем проволокой металлические прутья строго перпендикулярно. Расстояние от концов прутьев до опалубки 1-2 см.

7. Замешиваем раствор из цемента (1 часть), песка (3 части) и щебня (5 частей). Раствор заливаем слоями по 20 см. Каждый из них утрамбовываем, используя вибропресс или ручную трамбовку.

8. Когда раствор схватится, накрываем его гидроизоляцией (брезент, рубероид и т.п.).

Готовим материалы

Для того чтоб построить классическую печку понадобятся: порядка восьмидесяти ведер цемента, соответствующее количество мелкого песка, глины, 1700 штук кирпича, вьюшка с полудверкой и задвижка (отверстие внутри 26х24 см).

Функциональные возможности, преимущества и недостатки

Русскую печь с лежанкой используют для разных целей:

1. В большинстве случаев применяют для приготовления пищи. В ней можно разогреть, парить, варить. Различные продукты, не опасаясь возгорания, выкладывают испечься. Печная постройка, выложенная кладкой из кирпича очень удобна.
2. Отопление помещения. Печь хорошо и равномерно прогревает любую комнату.
3. Отдых. Лежанка очень удобна для отдыха. В прежние времена, размеры конструкция имела разные – в зависимости от пожеланий домочадцев. Самые большие модели могли разместить сверху до 8 человек. Температура на печи поднимается свыше 28 градусов, а потому условия вполне комфортные для отдыха в холодные дни.

Печь с лежанкой обладает многими плюсами, о которых следует знать:

1. КПД – высокий.
2. Тепло распространяется по помещению равномерно
3. Легко ухаживать и эксплуатировать.
4. Долго служит – хватает на 30 лет при бережном использовании.
5. Оказывает терапевтический эффект.
6. Если разместить правильно, то отапливаться будут сразу несколько комнат.
7. Печь смотрится интересно и в современном доме – это также элемент декора.

Любое сооружение имеет недостатки. Печь – не исключение.

Минусы:

1. Сложно возвести.
2. Требуется много дров для отопления.
3. Рубка дров отнимает время.

Минусом печи с лежанкой является сложность возведения

Похожие записи:

Дюбель дрива для гипсокартона как использовать Монтаж снегозадержателей на металлочерепицу Долговечная, нескользкая, простая в монтаже Как ровно отрезать трубу болгаркой: методы работы с угловой шлифовальной машиной Пенополистирол под ламинат: разновидности, характеристики, плюсы и минусы Звонок своими руками и схема подключения электрозвонка в квартиру
