Датчик света для уличного освещения: что это, как подключить самому

Оглавление

Прокладка кабеля под землей

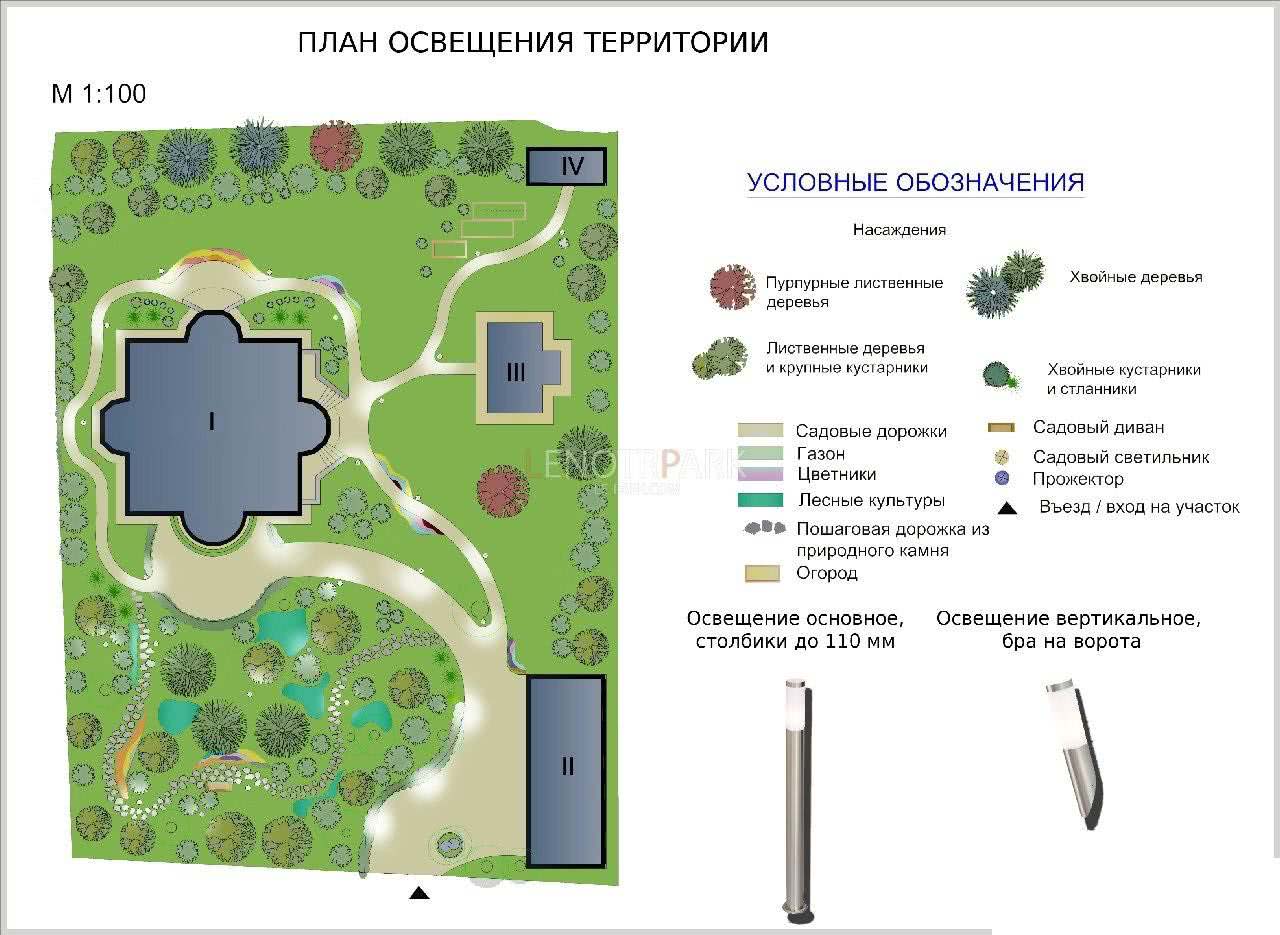

Начинают работу с подготовки траншей. Заранее составляете схему расположения всех светильников на своем участке.

После чего, от места выхода кабеля с щитовой РЩ-0,4кв, прокапываете вдоль всех этих точек траншею глубиной 70см.

Далее на дно засыпаете песчанную подушку высотой в 10-15см.

Поверх нее укладываются ПНД трубы. В конечном итоге у вас должен получиться примерно вот такой пирог.

Каждая труба должна иметь выход в местах установки уличного светильника. То есть, довели до первого ближайшего, сделали подъем выше уровня земли и отрезали.

Потом отсюда проложили таким же образом вторую, третью и т.д. Таким образом у вас в дальнейшем получится так называемая параллельная схема подключения уличных светильников.

В каких-то точках может быть по 3 ли 4 выхода трубы на поверхность. Все зависит от схемы освещения и мест расстановки садовых фонарей.

Кое-где рекомендуется сделать отдельный выход под розетки.

Они бывают очень полезны на территории сада.

После полной укладки труб, тросиком затягиваете в них кабель и оставляете некоторый запас (примерно в 30-40см) в каждой светоточке на выходе из трубы.

Разрезаете в этих местах кабель и тяните его к следующему фонарю.

Если у вас разветвленная система освещения и проложено несколько линий, то каждый из кабелей стоит заранее подписать.

На глубине от поверхности в 30см желательно проложить сигнальную ленту.

1 of 2

Стоит она недорого, зато вы в будущем, когда захотите произвести перепланировку или проложить еще дополнительные коммуникации на участке, данной лентой защитите свой кабель от случайного повреждения.

Пошаговая инструкция по монтажу

Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.

Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

На сегодняшний день существуют различные варианты изготовления, а именно:

с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
уличный либо комнатный вариант использования (зависит от класса защиты IP);
фотоэлемент встроенный либо внешний.

В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.

Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:

Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.
Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.
Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.
Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.
Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.
Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.
Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.
Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).
Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.

Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.

Инструкция по подсоединению фотореле фирмы Feron

Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.

Основные характеристики и дополнительные возможности

Если необходимо автоматизировать процесс управления фонарями возле дома, то лучше приобрести фотореле для уличного освещения. Купить его можно за вполне приемлемую плату, особенно если модель не снабжена дополнительными функциями и имеет невысокую мощность.

Представлена современная модель ФР-04

При выборе нужно учитывать базовые параметры:

номинальное напряжение и частоту тока;
разницу рабочих температур;
потребляемую мощность;
нагрузку на сеть.

Из полезных функций в первую очередь следует выделить наличие таймера. В этом случае появляется возможность задавать время включения и отключения прибора. Программируемые модели вполне реально подстраивать не только под недельное расписание, но и месячное и даже годовое.

Щит управления освещением с фотореле

Многие современные устройства оснащаются возможностью настройки уровня освещенности. Они могут самостоятельно включать приборы не только с полным наступлением темноты, но и в пасмурную погоду, а также в самом начале сумерек.

Статья по теме:

Как изготовить самостоятельно

При наличии навыков применения паяльника, можно сделать подобный сенсор самостоятельно. Для начала можно воспользоваться простой схемой.

Обозначение:

PR1 — фоторезистор;
R1 — переменный резистор на 10 кОм;
vd1-защитный электрический диод;
vt1,2 — npn транзисторы;
К1 — конденсатор на 10 милифарад;
к11 — переключатель.

На схеме транзисторы подключены как эмиттерный повторитель, который усиливает сигнал достаточно для управления реле. Диод предотвращает обратный ток.

Можно соединить ножки радиодеталей в определенном порядке или изготовить печатную плату. Чтобы убедится в функциональности прибора, проверить его с одной лампой. Резистор регулирует чувствительность. После его калибровки, можно впаять постоянный, что будет надежнее.

Схема подключения через пускатель

Также пускатель понадобится при управлении освещением с мощной нагрузкой. Допустим это не одна лампочка, а полноценные уличные прожекторы или фонари с ДРЛ, ДНаТ или другими мощными источниками света.

Стандартное фотореле от того же IEK ФР-601,
рассчитано на подключение нагрузки не более 10А. Это несколько светодиодных
прожекторов мощностью около 2кВт.

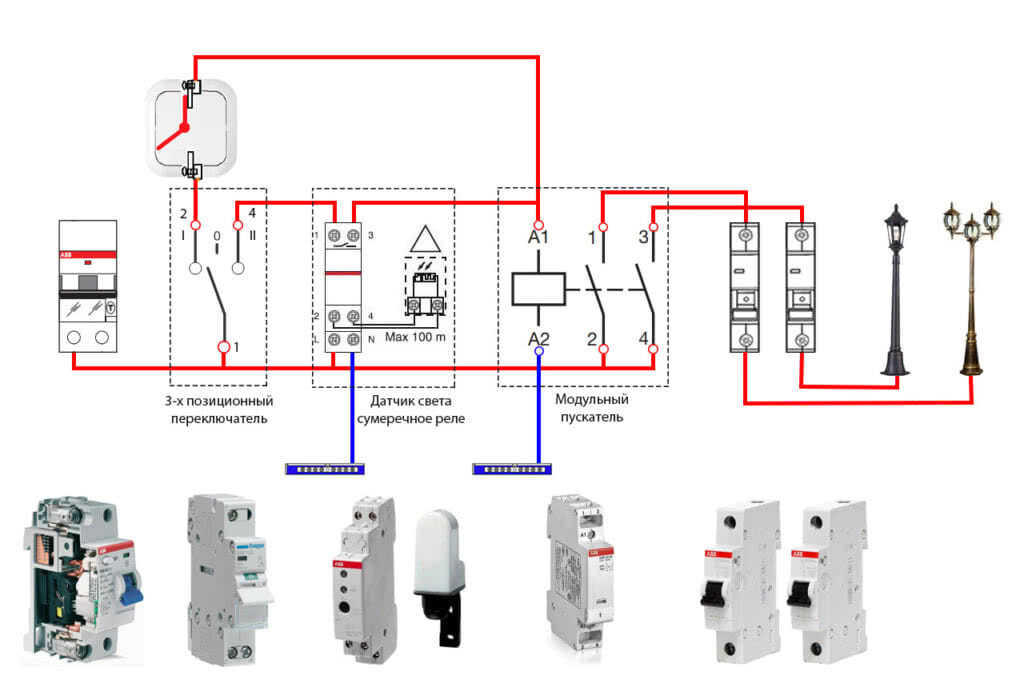

Хотите больше? Воспользуйтесь следующей схемой с магнитным пускателем.

Его катушка подключается как раз-таки к фотореле, а силовые контакты подают
питание на основную линию освещения.

Если вас не устраивает большой габаритный колпак датчика света, который
портит весь дизайн фасада здания, воспользуйтесь фотореле с выносным датчиком.

В этом случае основной коммутирующий элемент располагается в щитке и
напоминает современный модульный контактор на дин-рейке. Миниатюрный выносной
датчик тем временем незаметно прячется под крышей или в любом другом месте.

Схема подключения здесь следующая:

Более расширенный и усовершенствованный вариант:

Внутри прибора по прежнему коммутируется фазный проводник.

Настройка чувствительности может осуществляется потенциометром на передней панели, в зависимости от модели. Вам больше не придется каждый раз подниматься на высоту под козырек дома.

Рассчитаны такие приборы уже на несколько большие токи (25А), чем китайские
модели ФР-601.

Выносной датчик можно наращивать проводом до 50 метров. Вы его безболезненно сможете протянуть не только через крышу дома, но и через весь участок.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

Автоматический выключатель (что в распредщитке).
Распредкоробка (в которой основной монтаж).
Датчик (к нему подведен провод из распредкоробки).
Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
На светильник три жилы, если корпус осветительного прибора из метала.
Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
Немного наглядности вот на этом рисунке.
Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Варианты подключение датчика движения

Как и у большинства электроприборов датчик движения для освещения имеет три контакта: вход, выход и ноль

Для нормального функционирования важно правильное подключение к сети. Всего может быть три варианта взаимодействия с системой освещения:

Прямое подключение к лампам. Устройство будет срабатывать так, как это задумано производителем. Этот способ отдает устройству все права на управление лампами.
В цепь подключения добавляют выключатель со стороны входа. Так вы сможете принудительно отключать свет, а вместе с ним и датчик. Эта функция полезна в спальнях, так как позволяет отнять права управления у прибора, улавливающего движения, на время сна.
Выключатель встраивают в цепь со стороны выхода тока. В этом случае вы сможете оставлять лампы в рабочем состоянии, в обход настроек прибора.

Виды подключения датчика движения

Независимо от комбинации, способ подключения датчика движения не меняется.

Виды датчиков движения и их основные особенности

Отличный способ защитить себя и своё жилище от нежелательного посещения мошенников — это установить датчик движения на освещение. Однако прежде нужно разобраться в видах и их принципах действия.

Инфракрасный ДД способен экономить электроэнергию, сохраняя длительность службы освещения

Данный тип устройств срабатывает исключительно на тепловое перемещение, то есть если объектами движения являются животные, человек или работающий автомобиль. При помощи сенсорных линз прибор принимает сигнал и запускает освещение в действие. Площадь охвата ДД (датчик движения) зависит от площади размещения линз. Приспособление имеет несколько минусов:

часто срабатывает на тёплый ветер;
не видит человека, если он накинет материал, отражающий тепло;
плохо реагирует в сырую и дождливую погоду.

Инфракрасный ДД безвреден для человека и животных, так как не выделяет специфических сигналов, раздражающих состояние организма.

Возникновение пыли и влажности не влияет на работоспособность прибора в любых условиях

В своём дворе или доме лучше не использовать подобные конструкции. Дело в том, что устройство способно реагировать на резкие движения. Если плавно пройти мимо устройства, тогда ДД не сработает. Этот прибор небезопасен для домашних животных, ведь они воспринимают ультразвук. Имеет несколько недостатков:

низкая площадь срабатывания;
чувствителен к механическому воздействию;
срабатывает при любых движениях (что является неудобным).

Перепад температуры воздуха вокруг УЗ ДД — это не помеха его работоспособности.

Охранные датчики движения, или СВЧ ДД

Несмотря на свой маленький размер, ДД способен реагировать на перемещения с минимальной активностью

Микроволновый датчик движения способен излучать электромагнитные волны, которые отражаясь от движущегося объекта, запускают сенсорную панель, а она, в свою очередь, приводит в действие заданную функцию (сирену, освещение). Минусами данной конструкции является:

дорогая стоимость;
опасны для человеческого здоровья, так как излучают микроволны высокой мощности;
ложное срабатывание (если объект движется за воротами двора).

Прибор отлично зарекомендовал себя в охранных целях: способен реагировать на телодвижения за стеклянными стенами, при этом не срабатывая на смену температуры воздуха.

Комбинированный универсальный датчик движения

Комбинированные модели настолько практичны, что подходят для монтажа в условиях помещения и на улице. Они не реагируют на климатическое состояние окружающей среды

В комбинированных устройствах, реагирующих на движение, предусмотрено одновременно несколько технологий, осуществляющих срабатывание. Если УЗ-способ непродуктивен, то он будет замещён посредством инфракрасного излучения. В ДД могут одновременно работать СВЧ и УЗ или ИК и УЗ.

Датчики движения для светодиодных ламп: в чём их отличие

Перед покупкой устройства обязательно ознакомьтесь, для каких условий его допустимо использовать

Известно, что светодиодные лампочки являются самыми экономичными источниками освещения, соответственно, не все ДД для них подходят. Для данных условий подойдут инфракрасные сенсорные устройства. Дальность их работы — 3 метра, и предназначены такие установки только для светодиодных лент. Устройства обладают меньшей мощностью, чем традиционные приборы. Из недостатков стоит выделить:

высокую стоимость;
маленький охват площади;
требователен к эксплуатации.

Особенности светильников с датчиком движения для подъездов

Светильник в комплексе с датчиком движения — это альтернатива безнадёжным лампам накаливания. Новые устройства способны контролировать подачу напряжения для включения освещения в тот момент, когда замечен движущийся объект. При помощи данного прибора вам удастся значительно увеличить срок службы лампочки.

Регулировка датчика

В современных датчиках движения разного типа можно настроить: чувствительность, освещенность, время задержки и угол установки. При правильной подстройке удастся экономней расходовать электроэнергию. Все подстройки получится сделать своими руками.

Важно! Не все датчики имеют указанные параметры регулировки, в отдельных есть только время задержки и чувствительность или время задержки и уровень освещенности

Угол установки

Первое правило – это правильная регулировка зоны обнаружения, для этого требуется настроить угол установки. Детекторы обладают шарнирным креплением, которое помогает установить подходящий угол. Датчик необходимо поставить в такую позицию, чтобы зона охвата была максимальной. В этом случае очень важен не только угол, но и высота, на которой размещен датчик. Зачастую подобные рекомендации поданы в инструкции – они зависит от модели прибора и параметра вертикального обзора

Также важно направление движения и в какой плоскости. Этим можно избежать мертвых зон и ложных срабатываний. В любом случае такая подстройка доступна для любого типа датчика движения, даже если он встроен в корпус прожектора

В любом случае такая подстройка доступна для любого типа датчика движения, даже если он встроен в корпус прожектора.

Чувствительность

На различных моделях этот параметр обозначается как «sens». Для регулировки присутствует переменный резистор от минимального значения до максимального. Эта подстройка считается сложной. Суть ее в том, чтобы исключить реакцию сенсора на мелких животных, но при этом, чтобы он замечал человека.

Особенно сложно будет с настройкой этого параметра тем хозяевам, у которых во дворе есть крупная собака. Скорее всего, на нее датчик будет срабатывать, так как по габаритам она крупная и датчик все равно ее будет «видеть» как объект, на который необходимо реагировать.

Освещенность

На корпусе сенсора этот регулятор обозначается как «lux», его еще называют «день-ночь» – за характерные значки на приборе. Отрегулировать его требуется на включение света в ночное время. Если не провести такую настройку, он будет включаться круглые сутки. Настройку лучше осуществлять, когда на улице потемнеет. Начинать следует с максимального значения, проверить, когда сработает и уменьшать до требуемого параметра. Так удастся подобрать подходящее время для начала фиксации датчиком движения объектов.

Время задержки

Обозначается на корпусе «time». Этот параметр указывает, сколько по времени будет светиться прожектор от момента выключения самого датчика, то есть от момента отсутствия движения в зоне действия до отключения света. Чтобы он не моргал, лучше минимальное значение не устанавливать. Настройка варьируется от 5 секунд до 10 минут. Какой вариант выбрать, стоит определять исходя из собственных потребностей.

Сборка и подключение фотореле своими руками

Создать простой прибор для управления освещением просто своими руками. В зависимости от необходимого уровня функциональности и навыков можно использовать как простые, так и сложные схемы. В любом случае нужно использовать качественные детали и предусмотреть защиту элемента от климатических воздействий.

Компоненты

Для сборки нужно подготовить все необходимые детали. Простой вариант фотореле включает в себя такие компоненты, как:

фоторезистор;
прибор Q6004LT;
резистор обычного типа.

Схема соединения и подключения устройства проста и включает в себя минимум деталей. Аппарат при этом получает питание от сети 220 В, а принцип действия заключается в постепенном увеличении амплитуды напряжения до 40 В. При достижении этой отметки срабатывает фотореле и загорается свет.

Схема

Сборка простого датчика освещённости предполагает определение уровня мощности и характеристик прибора. Предварительно составляют схему соединений и подключения к лампе. Для использования одного фотореле для нескольких фонарей нужно применить контроллер.

Простая схема требует минимальных знаний в области электричества

Сборка и монтаж

В этой схеме отсутствует блок питания, что делает процесс сборки простым. Уровень мощности может быть увеличен за счёт использования прибора, обладающего более высокими характеристиками. Все компоненты соединяются с помощью кабеля, а для настройки используется резистор с сопротивлением в 40 кОм.

Этапы сборки прибора

Датчик движения собирается в несколько приемов:

от блока питания отрезается разъем. Далее мультиметром определяется жила с плюсовым зарядом;
из перечисленных выше компонентов делают фотоприемник, соединяя их в схему.

Схема фотоприемника

Затем подключают лазерную указку к блоку питания:

припаивают к блоку два дополнительных провода;
протыкают шурупом водопроводную прокладку и помещают данную конструкцию в лазерную указку шляпкой вперед, так чтобы та уперлась в пружинный контакт.

Один из дополнительных проводов подсоединяют к шурупу, второй — помещают в щель между прокладкой и корпусом указки.

Принцип действия сенсора уличного освещения

Можно услышать множество вариантов наименования этого устройства. И все же, независимо от того кто и как называет этот прибор, его принцип действия всегда одинаковый.

Основной деталью приспособления является фоточувствительный элемент. В зависимости от особенностей принципиальной схемы, это может быть фоторезистор, фототранзистор, или фотодиод. Под воздействием света рабочая поверхность детали не позволяет контактам реле сомкнуться. При снижении освещенности фотоэлемент подает на катушку реле электричество и электрическая цепь замыкается.

Во время рассвета процесс происходит в обратном порядке. По мере увеличения интенсивности солнечного света схема фотореле для уличного освещения в определенный момент разрывает цепь и лампа гаснет.
