Обслуживание отопительного агрегата

Порядок обслуживания тепловых агрегатов описывается в прилагаемой к ним паспортной документации. Есть, однако, и общий перечень работ по обслуживанию, нацеленных на продление жизни котла и поддержании КПД на высоком уровне.

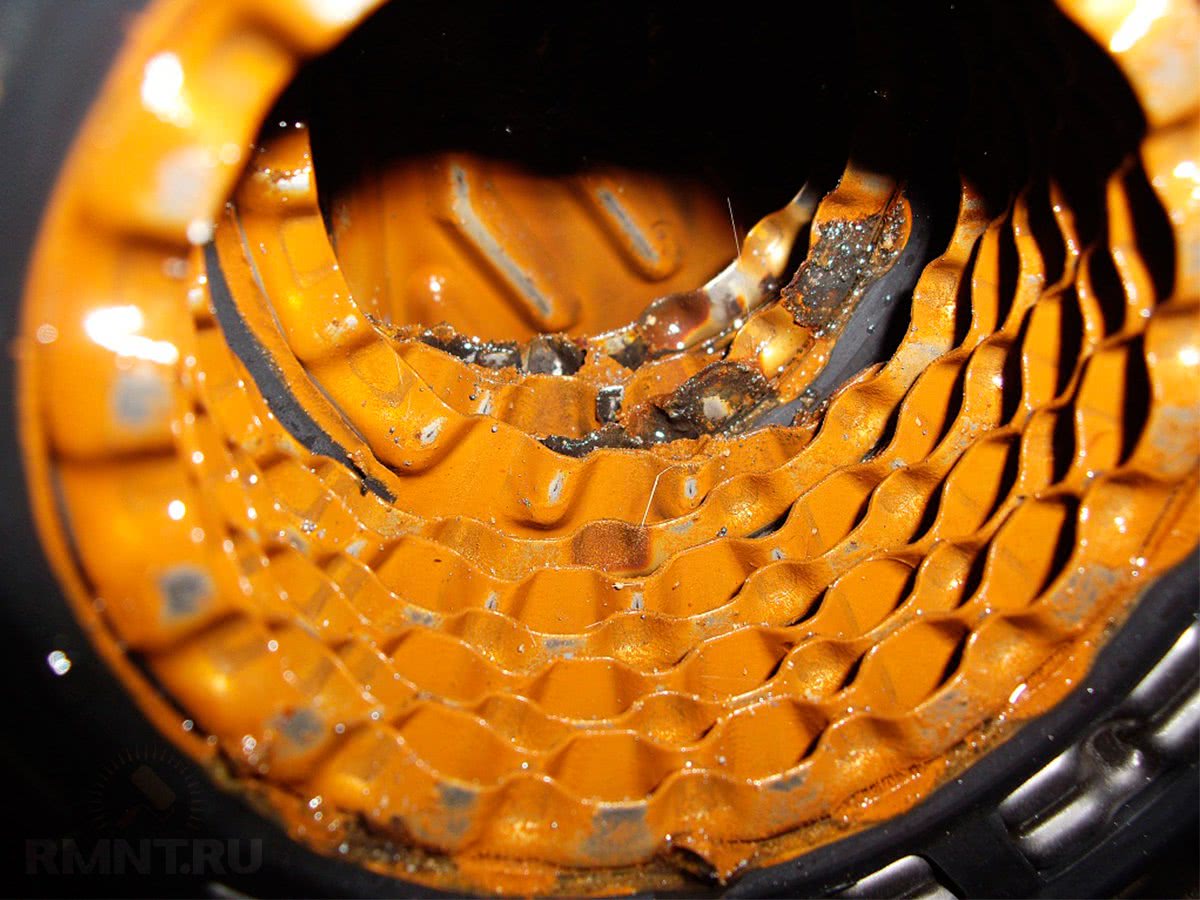

В газовых котлах проводится чистка горелки, обслуживание и регулировка элементов подготовки газо-воздушной смеси. Чистятся фильтры, соединения проверяют на предмет утечки. В обязательном порядке имитируется срабатывание и проверяется герметичность отсекающего клапана.

Вторым пунктом служит осмотр и ТО камеры сгорания, что справедливо, для котлов с любым типом горючего топлива. Теплообменник, датчики воздуха и тяги очищают от гари и налёта. Ограждающие конструкции огневой зоны очистке подвергают только по специальному требованию производителя, в общем же случае это способствует только ускорению коррозии и обгорания.

В двухконтурных котлах с обслуживаемым бойлером дополнительный теплообменник может требовать очистки от накипи. Также следует внимательно наблюдать за поверхностями внутренних дымоходных каналов пиролизных котлов (не всего дымохода) и лопатками дымососов, проверять их на предмет снижения пропускной способности или герметичности.

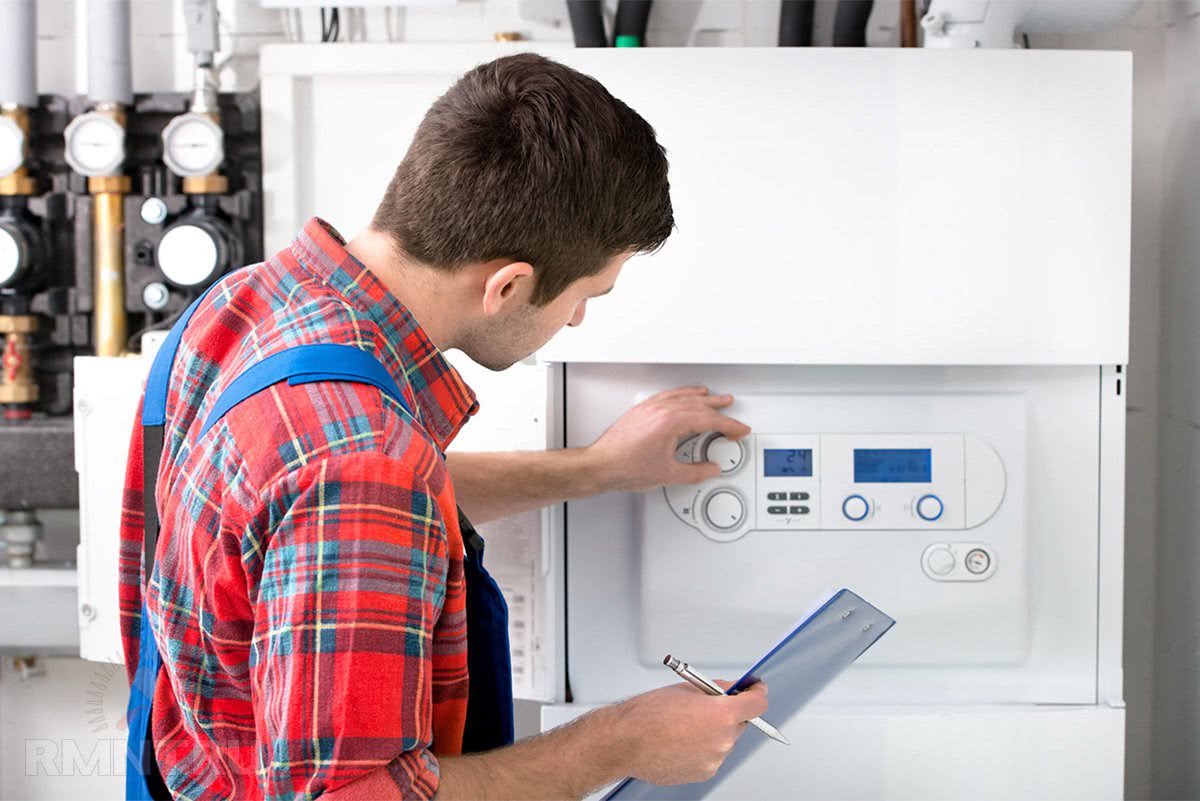

Работы по обслуживанию котла можно и даже желательно поручить сертифицированному специалисту, зачастую именно этого требуют правила обслуживания большинства агрегатов. Такое сотрудничество позволит быстро восстановить работу при аварийных сбоях и провести капитальный ремонт оборудования котельной за умеренную цену. Специальный работник также поможет тонко настроить систему по анализу состава вытяжных газов.

Монтаж отопления без насоса

Теперь разберемся, как сделать циркуляцию воды без насоса. Поскольку давление в сети равно атмосферному, эффективность работы системы значительно снижается при неправильном расчете уклона трубопровода, большом количестве поворотов контура и нарушениях при монтаже.

Для устройства эффективной гравитационной сети придерживайтесь следующих правил:

минимальный уклон обратных труб в сторону отопительного котла должен быть равен 0,5 %/м.п.; разводку можно делать из труб с диаметром не менее 5 см (обращайте внимание на тип трубопровода); учитывайте особенности используемого теплоносителя и схему подачи. Проще всего сделать необходимый уклон обратки в сторону нагревательного агрегата, если установить его в подвальном или цокольном этаже

Но если таких помещений нет, то пол в котельной на 1-ом этаже делают чуть ниже уровня пола в доме

Проще всего сделать необходимый уклон обратки в сторону нагревательного агрегата, если установить его в подвальном или цокольном этаже. Но если таких помещений нет, то пол в котельной на 1-ом этаже делают чуть ниже уровня пола в доме.

Выбор уклона и диаметра труб

Для устройства сетей с гравитационным током подходят следующие трубопроводы:

  1. Стальные трубы отличаются прочностью, приемлемой ценой и могут выдерживать значительное давление. Однако в сетях открытого типа, куда попадает воздух, они подвержены коррозии.
  2. Трубопроводы из металлопластика мало весят, менее подвержены засорению из-за гладкой внутренней поверхности. Они устойчивы к коррозии, а их линейное расширение при нагреве незначительное.
  3. Трубы из полипропилена ценятся за герметичность и прочность, долговечность, простоту монтажа и устойчивость к низким температурам. Для соединения отдельных участков трубопровода нужно купить или взять в аренду паяльное оборудование.
  4. Медные элементы самые дорогие, поэтому используются не так часто. Они могут похвастаться высокой теплоотдачей, долговечностью и внешней привлекательностью.

Для правильного выбора диаметра труб нужно провести теплотехнические расчеты. Если сечение магистрали будет слишком большим, то расходы на обогрев дома существенно возрастут. При этом теплоотдача приборов уменьшится.

Выбор теплоносителя

В качестве теплоносителя в системах с гравитационным током можно использовать воду или антифриз. Обычно для этих целей применяют воду, потому что антифриз имеет более высокую плотность и меньшую теплоотдачу, что способствуют повышенному расходу времени и топлива на обогрев дома.

Если зимой дом длительное время будет не отапливаться, то лучше предпочесть антифриз. В этом случае на время отсутствия хозяев не нужно сливать воду из системы, чтобы она не замерзла. За счет лучшей текучести антифриз не замерзает при минусовых температурах.

Верхняя и нижняя разводка

Подача теплоносителя к батареям может быть верхней и нижней:

  1. Верхняя подача идеально подходит для домов с гравитационным током теплоносителя. Трубы разводки прокладывают под потолочной поверхностью. За счет верхней подачи воды из отопительных приборов легко стравливать воздух посредством кранов Маевского. При верхнем наполнении целесообразно использовать однотрубную разводку, потому что она будет более эффективной.
  2. Для устройства нижней подачи трубы нужно проложить около пола. Здесь они менее заметны, поэтому не портят интерьер комнаты. Но совмещать нижнюю подачу с однотрубной разводкой не рекомендуется ввиду ее невысокой эффективности. Нижнее наполнение лучше делать при повышенном давлении в контуре.

Если способ подачи выбрать неправильно, то эффективность обогрева дома уменьшится. Для решения проблемы придется установить насосное оборудование. Циркуляционный насос улучшит движение теплоносителя в сети.

Элементы отопительной системы

В загородных домах лучше сделать водяное отопление. Этот способ считается традиционным. Тепло в дом поставляется с помощью теплоносителя, который может нагреваться различными энергоносителями.

В такую систему входят следующие составляющие:

  • приборы отопительной системы;
  • источник тепла;
  • трубопроводная сеть.

Если у Вас нет времени и возможности самостоятельно заниматься отоплением, то обращайтесь в Инженерную компанию GWDE. Специалисты по монтажу инженерных систем качественно выполнят свою работу и дадут на нее гарантию до 7 лет.

Полноценная работа невозможна без такого оборудования, как:

  • расширительный бак;
  • буферная емкость;
  • циркуляционный насос;
  • распределительный коллектор;
  • приборы автоматизаций;
  • гидравлический разделитель;
  • нагревательный бойлер.

Важно, что для водяной системы отопления обязательным элементом оборудования является расширительный бачок. Все остальное устанавливается в том случае, если требуется

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Подробнее о теплоносителе и его свойствах

Жидкости, идеально подходящей для любых систем отопления, не существует. Каждый из вариантов, представленных на рынке теплоносителей, имеет конкретные характеристики, например, диапазон рабочих температур.

Если нарушить границы указанного диапазона, система отопления просто «встанет», а при худшем исходе полопаются трубы и выйдет из строя дорогостоящее оборудование.

Кроме температурных параметров, жидкость для трубопровода обладает такими свойствами, как вязкость, антикоррозийность, способность выделять токсичные вещества. Анализ необходимых качеств показал, что лучшими жидкими теплоносителями являются очищенная вода и специальный химический раствор – антифриз.

В таблице показано основное преимущество антифриза на основе этиленгликоля – максимальный показатель температуры замерзания -40ºС, тогда как вода превращается в лед уже при 0ºС

Заливка антифриза необходима в домах, которые не являются постоянным местом жительства. Обычно оставляя здание в холодный сезон, владельцы сливают воду, чтобы избежать аварии и поломки оборудования. Антифриз удалять не нужно – по возвращении можно сразу включать котел без опасения протечки или разрыва.

При экстремальных температурах химический теплоноситель, изменив свою структуру, сохраняет прежние размеры. Проще говоря, он превращается в гель, сохраняющий свойства без изменения. Когда температура достигает комфортной отметки, гелеобразная структура вновь становится жидкой, полностью сохранив свой первоначальный объем.

Еще немного полезной информации об антифризе:

  • служит не менее 5 лет, одна заливка способна выдержать 10 отопительных сезонов;
  • текучесть в 2 раза превышает аналогичный показатель воды, следовательно, требуется следить за герметичностью соединений;
  • повышенная вязкость требует врезки более мощного циркуляционного насоса;
  • способность расширения при нагреве влечет за собой установку объемного расширительного бака.

И нужно всегда помнить, что химический раствор токсичен и опасен для здоровья человека.

Антифриз для заливки в домашние системы отопления продается в пластиковых канистрах объемом от 10 л до 60 л. Средняя стоимость – от 750 до 1100 руб. за 10 л

Несмотря на выдающиеся характеристики антифриза, вода в качестве теплоносителя более популярна. Она обладает максимально возможно теплоемкостью, которая равняется примерно 1 ккал. Это значит, что нагретый до 75ºС теплоноситель при остывании в радиаторе до 60 ºС отдаст помещению около 15 ккал тепла.

Вода доступна. Если снабдить систему водоснабжения надежными фильтрами, можно использовать бесплатный вариант – воду из собственной скважины. Она не содержит опасных химических соединений и при аварии не вызовет отравлений.

Отрицательной стороной воды является содержание некоторых минеральных солей, вызывающих коррозию. Проблема решается простым кипячением или использованием вместо колодезной воды дождевой (или талой).

Существуют сложные системы очистки и подготовки воды для частного дома: кроме универсального очищения вода проходит несколько ступеней, чтобы стать питьевой или годной для заливки в отопительный контур (+)

Воду не рекомендуют использовать в домах для периодического проживания.

Правила проведения штробления настенной поверхности

Несущие конструкции, швы горизонтального назначения, перекрытия – абсолютно не подходят для обустройства проводки.

При разработке необходимого чертежа штробления настенной поверхности под проводку следует учитывать немаловажный момент – провода размещаются исключительно вертикально, либо горизонтально. Место будущего размещения штробы отмечается посредством отвеса, либо уровня.

Прокладка кабеля горизонтальным образом проводится на расстоянии не менее чем 15 сантиметров от перекрытия.

Проводка не обустраивается в углах, максимально близко к двери, окну. Предпочтительное расстояние от подобных зон к штробам более 100 миллиметров.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Система с естественной циркуляцией теплоносителя

Это самый простой вариант обогрева, который не потребует значительных финансовых вложений. Проектирование и монтаж системы не предусматривает проведения сложных работ, а все комплектующие и материалы доступны. Поэтому такая система водяного отопления частного дома может быть выполнена самостоятельно – подробное описание содержится в инструкции к оборудованию.

Принцип функционирования водяного отопления с естественной циркуляцией крайне прост. Нагреваемая в котле вода, поднимается по трубопроводу вверх (это происходит из-за разницы температур), и со временем попадает во все радиаторы, разведенные по дому. Уже охлажденная вода снова возвращается в котел. Таким образом, теплоноситель циркулирует по системе отопления естественно, без применения специального оборудования.

Для разводки используются трубы разного диаметра – выбор зависит от особенностей оборудования и радиаторов. Обязательно должно соблюдаться уменьшение сечения труб в сторону крайней точки отопительной системы – последней батареи.

Труба, по которой вода, нагретая в котле, подается в систему, устанавливается таким образом, чтобы наблюдался максимальный уклон в сторону батарей. Место входа в теплогенератор обратки делается как можно ниже относительно радиаторов – это необходимо для эффективной циркуляции теплоносителя. С этой целью нагревательный котел часто устанавливают на цокольном этаже или в подвале.

Неотъемлемая часть водяной конструкции с естественной циркуляцией – расширительный бак. Данное устройство устанавливается, в отличие от котла, в самой высокой точке дома, например, на чердаке. Также иногда используются гидроаккумулирующие баки, но в данном случае необходимо произвести монтаж предохранительных и воздушных клапанов, манометров.

Для разводки отопительной системы можно использовать не только металлические, но и пластиковые трубы. Последние из них легко устанавливаются, и время выполнения работ уменьшается.

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах. где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.
