В чём отличия схем подключения обмоток электродвигателя звездой и треугольником

Оглавление

Направление витков

Я с трудом нашел информацию про направление витков обмотки, — для этого пришлось освежить школьный курс физики (правило буравчика и т.п.). Хотя этот вопрос неизбежно возникает у новичка.

Главное правило — направление витков обмотки не имеет значения

… до тех пор пока возникает необходимость соединять обмотки друг с другом (последовательно или параллельно), либо в случае применения трансформатора в каких-нибудь устройствах, где важна фаза сигнала .

Не важно в каком направлении наматывать витки — важно как потом соединяются обмотки

Последовательное соединение обмоток

При последовательном соединении обмоток трансформатора, нужно мысленно представить, что одна обмотка является продолжением другой , а точка их соединения — это разрыв единой обмотки

, в которойнаправление вращения витков вокруг сердечника сохраняется неизменным (и конечно не может разворачиваться в обратную сторону!).

При этом любой вывод обмотки может быть началом или концом, а само направление вращения может быть любым. Главное, чтобы это направление оставалось одинаковым у соединяемых обмоток.

При этом, движение соединяемых обмоток сверху вниз катушки или снизу вверх не имеет значения (см. рисунок — увеличивается кликом мыши).

В трансформаторах, у которых сердечник имеет форму буквы «О», и катушки намотаны на двух каркасах справа и слева, действует те же правила. Но для простоты понимания можно мысленно «разорвать» сердечник (сверху или снизу), и представить, что он выпрямляется в один стержень, — так легче будет понять, как одна обмотка переходит в другую с сохранением направления вращения витков (по или против часовой стрелки). См. рисунок ниже (рисунок увеличивается кликом мыши).

Параллельное соединение обмоток

При параллельном соединении важна длина провода в обмотках.

Даже при одинаковом количестве витков , разные обмотки могут иметь разную длину провода (та обмотка, которая ближе к середине — будет короче, а та что дальше — длиннее). В результате этого могут возникать перетоки

Если предполагается параллельное соединение обмоток, то лучше мотать их одновременно в два (три, четыре…) провода. Тогда они будут одинаковой длины, что максимально исключит перетоки при их дальнейшем параллельном соединении.

Намотку в несколько проводов также используют при отсутствии провода нужного сечения (набирают большое сечение несколькими проводами меньшего).

Проверка направления витков при помощи батарейки и мультиметра

Если есть трансформатор, в котором нужно соединить две обмотки последовательно, но направление витков не видно и не известно, можно подать импульс постоянного тока от батарейки на одну из обмоток, наблюдая за скачком напряжения на другой обмотке.

Когда скачок напряжения в момент подключения батарейки на мультиметре (на второй обмотке) будет в «+», то точками соединения обмоток будут любые «+» и «-» разных обмоток (например «+» мультиметра и «-» батарейки, или наоборот). Два других конца при этом будут выводами этих обмоток после соединения (см. рисунок — кликнуть мышью для увеличения).

Направление витков на разных катушках

Повторюсь — не важно направление намотки, важно подключение обмоток. Хотя есть одно «но»

Если говорить об удобстве, то на таком типе трансформатора (с сердечником в виде буквы «О» и двумя катушками), удобнее правую и левую катушку мотать одинаково (не зеркально, а одинаково). В этом случае удобнее будет ставить перемычки при последовательном соединении двух обмоток на разных катушках — перемычки будут с одной стороны, и не через весь каркас сверху вниз

Хотя есть одно «но». Если говорить об удобстве, то на таком типе трансформатора (с сердечником в виде буквы «О» и двумя катушками), удобнее правую и левую катушку мотать одинаково (не зеркально, а одинаково). В этом случае удобнее будет ставить перемычки при последовательном соединении двух обмоток на разных катушках — перемычки будут с одной стороны, и не через весь каркас сверху вниз.

См. рисунок (для увеличения — кликнуть мышью на рисунке):

Как строятся векторные диаграммы

При построении векторных диаграмм надо запомнить правило, что сдвиг фаз меду фазами равняется 120 , то есть, при равенстве напряжений, концы векторов всегда будут образовывать равносторонний треугольник.

Наиболее просто составляется диаграмм для соединения звезда. В центре диаграммы ставится точка, которая соответствует объединенным концам обмоток. Из центра под углами 120 0 проводятся векторы фаз. Вертикально проводят вектор средней фазы.

Для треугольника начерно проводят линию, параллельную соответствующей фазы звезды, а от ее концов, соответственно, подсоединенные к ней оставшиеся две фазы. Должно соблюдаться условие – все стороны треугольника должны быть параллельны соответствующим фазам звезды. Искомыми векторами будут проведенные линии из центра треугольника к его вершинам.

Векторные диаграммы рисуются для высокой и низкой сторон, а затем совмещаются с единым центром. Угол между одинаковыми фазами будет показывать номер группы соединения, выраженный в часах.

Отсчет нужно брать от вектора высокого напряжения к низкому.

Устройство трансформаторов напряжения

Как и все трансформаторы, как это было сказано выше, данный тип трансформаторов имеют как первичные обмотки (высоковольтные), так и вторичные (низковольтные). Различают однофазные и трехфазные трансформаторы напряжения.

В каждом из них имеется магнитопровод, к которому предъявляются довольно высокие требования. Дело в том, что чем больше рассеивание магнитного потока в таком трансформаторе, тем больше погрешность измерения. Кстати. В зависимости от погрешности различают трансформаторы по классу точности различаются (0,2; 0,5; 1; 3). Чем выше число, тем больше погрешность измерений.

К примеру, трансформатор с классом точности 0,2 может допустить погрешность не выше 0,2% от измеряемой величины напряжения, а, соответственно, класса точности 3 – не более 3%.

Обозначения на схемах и натуральное исполнение бывает сильно отличаются друг от друга.

Однофазный двухобмоточный трансформатор представлен на рисунке, так, как он выглядит на самом деле.

На схемах он обозначается как:

Обратите внимание, трансформатор понижающий, во вторичной обмотке меньше витков, чем в первичной, и это отражено визуально на схеме в данном случае, хотя это и не всегда делается. Кроме того, начала и концы обмоток обозначены на схеме и на самом трансформаторе

Первичные обмотки обозначаются большими (прописными) буквами AиX. Вторичные – малыми (строчными) буквами a и x.

Существуют и трехобмоточные однофазные трансформаторы, у которых две вторичных обмотки. Одна из которых является основной, а вторая дополнительной. Дополнительная обмотка служит для контроля изоляции и имеет аббревиатуру КИЗ. Маркировка выводов этой обмотки следующая ад — начало обмотки, хд — конец обмотки.

Трехфазные трансформаторы выпускаются с двумя типами магнитопроводов: трехстержневые и пятистержневые.

Начала и концы здесь обозначаются несколько по-другому. На первичных обмотках начала обозначаются буквами A, B иC согласно фазам к которым они будут подключаться, а концы буквами X,Y и Z. Вторичные обмотки, соответственно, малыми буквами a,b,cи x,y,z.

Магнитные потоки создаваемые катушками AX, BY, CZ компенсируют друг друга при нормальных условиях работы. Но вот в случае пробоя одной из фаз на землю в стержнях магнитопровода создается слишком большой дисбаланс и часть потока будет закольцовываться через воздух, что создает сильный нагрев трансформатора из-за повышения номинального тока в обмотках. Дополнительные стержни, как раз и призваны взять на себя образовавшиеся разбалансированные потоки и не допустить перегрева трансформатора. При этом в нем наматываются дополнительные обмотки, но об этом несколько позже.

Намотка

Я наматывал одновременно четыре параллельных провода . В результате получил четыре обмотки на каждой катушке в каждом ряду. Такое количество обмоток дает возможность, соединяя их последовательно (или параллельно), комбинировать необходимое напряжение (и ток).

Для лабораторного блока питания, используемого как инструмент при работе, это наиболее удобный вариант.

ВАЖНО!

Для трансформатора имеющего сердечник в виде буквы «О», с двумя катушками справа и слева (такого, как рассматривается в этой статье), лучше всего каждую обмотку разделить на две (одинаковые), намотанные на разные катушки и соединенные последовательно. В этом случае будет выше КПД.

КСТАТИ

при укладке на каркас, желательно слегка выгибать провод наружу перед каждым загибом на углах, чтобы витки потом не отходили в стороны от каркаса, образуя зазор при котором ухудшается плотность намотки. Я дополнительно еще придавливал провод сосновым бруском после каждого загиба на каркасе.

Расчет длины провода.

Перед намоткой необходимо замерять ширину каркаса и ширину окна между каркасами катушек (или каркасом и сердечником). После этого необходимо рассчитать длину провода, и учесть его диаметр (с лаковой изоляцией!)

Если намотка происходит без разборки сердечника, способом продевания провода в окно, то кусок/куски провода необходимой длины нужно будет «откусить» заранее, поэтому важно не ошибиться. Если провод достаточно тонкий (например менее ᴓ 0,5 мм) и длинный, то имеет смысл сделать тонкий челнок, на который намотать провод нужной длины — так его будет легче протаскивать в окно

У меня здесь например внутренняя длина каркаса была 54 мм, и рассчитывая уложить 52 витка провода диаметром 1мм, я не угадал — последние пол витка мне пришлось делать частично внахлест (видимо я не учел толщину лаковой изоляции). См. рисунок (для увеличения — нажать мышью):

При расчете возможностей окна нужно учитывать суммарную толщину изоляционных прокладок из бумаги или лакоткани между обмотками.

Для точного расчета необходимой длины нужно сделать контрольный виток и замерять его длину. При этом, в каждом следующем ряду виток будет немного длиннее (скажется толщина нижнего ряда и толщина междурядной изоляционной прокладки). Надо понимать, что например при 50 витках ошибка длины в один миллиметр на виток даст погрешность 5 см на 50 витках. Также надо учесть запас на выводы (я добавлял к общей длине кусков по 10 см с каждой стороны, т.е. всего 20 см. — этого было достаточно и на выводы, и на возможную ошибку).

Подписка на рассылку

Для осуществления максимальной токовой защиты применяются различные схемы подключения трансформаторов тока (ТТ). Какая из схем будет использоваться, зависит от того, где именно применяются ТТ. Так например, в городских сетях может использоваться схема «полной звезды», а в сельских – «неполной звезды». В дифференциальных и других защитах трансформаторы могут включать в треугольник, а реле — в звезду.


Полная звезда

Схема подключения трансформаторов тока «полная звезда» (рис.1), при которой ТТ устанавливают во всех трёх фазах, а нулевые точки вторичных обмоток последовательно соединены одним нулевым проводником. При таком подключении в реле тока (обозначены на рисунке I, II и III) протекают токи равные токам проходящие через первичные обмоток ТТ, делённые на коэффициент трансформации nT. В нулевом же проводе протекает геометрическая сумма всех токов Iн.п., которая в случае равенства этих трёх токов равна нулю.

Коэффициент схемы Ксх, представляющий собой отношение тока в реле к току в фазе, равен 1, поскольку ток в каждом из трёх реле равен току в соответствующей фазе.

Неполная звезда

На рис. 2 показана схема «неполная звезда». Отличием данной схемы от предыдущей является то, что ТТ установлены только на дух фазах из трех. В остальном же схема аналогична: обмотки реле (I и III) и вторичные обмотки ТТ установлены так же, как в полной звезде. В нулевом проводе протекает геометрическая сумма токов тех двух фаз, к которым подключены трансформаторы.

Также, как и для предыдущей схемы коэффициент Ксх = 1.

Треугольник

На рис. 3 показана схема подключения устройств максимальной токовой защиты в «треугольник». При такой схеме подключения вторичные обмотки ТТ соединены последовательно с противоположными выводами, образуя треугольник. Таким образом, в каждом из реле протекает ток, равный геометрической разнице тока в соответствующей фазе и тока в фазе, следующей за ней:

При этом Ксх = , поскольку ток в каждом из реле в раз больше, чем ток соответствующей фазе.

«Восьмёрка» («неполный треугольник»)

На рис. 4 показано подключение ТТ по схеме «восьмёрка» (неполный треугольник). В данной схеме трансформаторы установлены только в двух фазах, а вторичные обмотки соединены друг с другом противоположными выводами. Ток в реле равен разнице токов двух фаз, в которых установлены трансформаторы. При такой схеме подключения Ксх = 2.

Последовательное и параллельное включение трансформаторов тока

На рис.5 представлена схема последовательного соединения трансформаторов тока. При таком соединении вторичных обмоток ТТ с одинаковым коэффициентом трансформации сила тока такая же, как при включении в цепь только одного из трансформаторов, при этом нагрузка распределяется поровну по двум. Такая схема может применяться при использовании трансформаторов малой мощности.

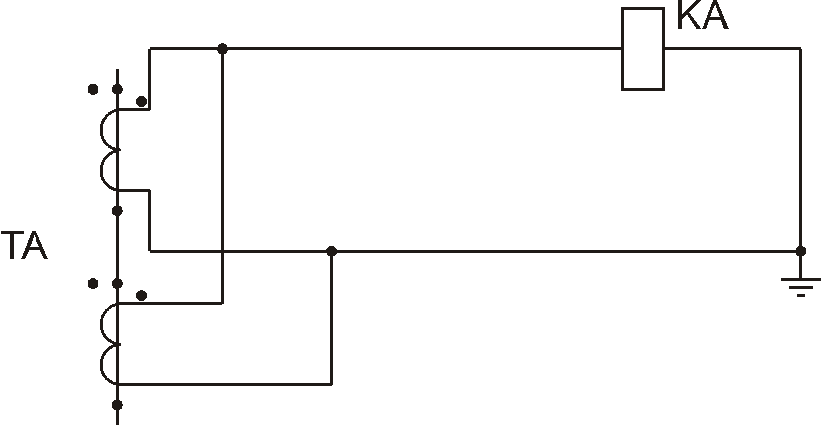

При соединении трансформаторов тока по схеме указанной на рисунке 6 ток в реле равен сумме токов во вторичных обмотках каждого из трансформаторов. Обычно, данная схема используется для получения нестандартных коэффициентов трансформации.

Источник



Практика – для чего нужны эти схемы

Большинство электриков работают с электрическими сетями напряжением 220/380 вольт, поэтому давай рассмотрим, какую схему соединения обмоток выбрать для подключения электродвигателя к такой электросети.

Трёхфазные асинхронные двигатели по способу подключения к электросети условно можно разделить на 2 больших группы: с возможностью изменения схемы соединения обмоток и без неё.

В первом случае на клеммник в брно электродвигателя выведено 6 проводов, и вы можете, в зависимости от напряжения в электросети, к которой подключаете выбрать нужную схему соединения обмоток.

Внешний вид клеммника в брно электродвигателя с тремя (сверху) и с шестью выводами (внизу)

При этом обмотки соединяются в ту или иную схему с помощью медных шинок (или перемычек из провода, если шины потеряли), клеммы расположены таким образом, что с помощью всего трёх перемычек может быть собрана нужная схема (см. рисунок ниже).

Соответствие начал и концов обмоток клеммам, и соответствие положения перемычек между клеммами схемам подключения (звезде и треугольнику)

Хоть и это должен помнить и знать каждый электрик, тем не менее производители зачастую отливают либо же клеят этикетку с указанием положения перемычек для каждой из схем на крышке брно.

Собранные схемы звезды (сверху) и треугольника (снизу), обратите внимания положение перемычек указано на крышке (в правой части фотографий).

Если же в брно выведено всего 3 провода, то обмотки двигателя уже соединены по какой-то схеме внутри его корпуса, и для переключения звезды и треугольника нужно вскрывать корпус, искать концы обмоток, разъединять их и соединять так, как вам нужно. Но это скорее процедура из «народного хозяйства», нежели часто встречающаяся производственная необходимость.

Схемы включения мощных преобразователей постоянного тока

Построение преобразователей большой мощности производится по тому же принципу что и маломощных. Существенная разница заключается лишь в том, что при питании преобразователей большой мощности осуществляется от трехфазных цепей переменного тока. Это обусловлено лучшими энергетическими показателями трехфазной сети по сравнению с однофазной для выпрямителей.

Трехфазная нулевая схема

Давайте начнем знакомство с мощными выпрямителями с трехфазной нулевой схемой включения. Она показана ниже:

При данном типе включения ток будет проходить только через ту вторичную обмотку, на которой напряжение будет наибольшим в данный момент.

Если допустить что диоды идеальные, то падение напряжения на них равно нулю, а это значит что при работе фазы с наибольшим напряжением на катоде положительный потенциал будет приложен к анодам других диодов, что делает физически невозможным протекания тока через них.

Поэтому в каждый промежуток времени в течении электрических градусов будет работать только одна из фаз и выпрямленное напряжение будет иметь вид верхушек синусоид с трехфазными пульсациями. Таким образом у такого типа выпрямителя пульсность равна трем – m=3.

Коэффициент пульсаций для данного случая будет равен . Это значит что коэффициент пульсаций для данной схемы значительно ниже чем для однофазной, где он равен 0,67.

Среднее значение выпрямленного напряжения будет равно:

Откуда можем получить:

Схема соединения «зигзаг»

Значительным недостатком трехфазных нулевых схем является то, что сердечник магнитопровода при его работе будет намагничен постоянным магнитным потоком, в следствии чего в каждой вторичной обмотке будет протекать ток, направленный только в одну сторону. Это довольно сильно ухудшает работу трансформатора и требует завышения поперечного сечения сердечника. Чтобы избежать этого недостатка вторичную обмотку трансформатора могут выполнять по так называемой схеме «зигзаг». Она приведена ниже:

При таком соединении ток каждой фазы проходит по двум обмоткам, которые принадлежат различным сердечникам и соединены таким образом, что в каждом сердечнике магнитные потоки направлены встречно и уничтожают друг друга. Но при этом вторичное напряжение формируется двумя обмотками, как указано на векторной диаграмме:

Алгебраическая сумма напряжений которых в больше той, которая прикладывается к диодам. Такое соединение приводит к увеличению мощности трансформатора и усложняет его изготовление.

Схема Ларионова или мостовая схема

Можно сделать вывод что ни нулевая схема соединения, ни зигзаг не есть достаточно универсальными схемами и обладают достаточно весомыми недостатками. Поэтому более совершенной как в выпрямителях однофазных, так и трехфазных стала схема Ларионова или как ее еще называют мостовая схема, которая показана ниже:

В мощных выпрямителях нагрузка как правило носит индуктивный характер из – за применения сглаживающих дросселей. При этом ток почти полностью сглажен:

Как видим из диаграммы ток в нагрузке будет проходить под действием линейного напряжения вторичных обмоток трансформатора последовательно через два диода моста. При этом обмотка каждой из фаз будет работать последовательно с обмоткой той фазы, по отношению к которой линейное напряжение будет в данный момент самым большим.

Как мы можем убедится из диаграммы приведенной выше, что эти условия для прохождения тока будут повторятся шесть раз за период, то есть данная схема будет иметь шестифазные пульсации (m=6) с амплитудой . Каждая из вторичных обмоток трансформатора будет проводить ток треть периода в обеих направлениях.

Таким образом токи вторичных напряжений изменяются и намагничивание сердечника постоянным магнитным потоком отсутствует. Токи первичной обмотки повторяют действия вторичной с учетом коэффициента трансформации.

Действующее напряжение вторичной обмотки:

Поскольку амплитуда выпрямленного напряжения равна , а m=6 :

Коэффициент трансформации будет иметь вид:

  • Среднее значение выпрямленного тока: Id (допускаем что ток полностью сглажен)
  • Действующее значение тока во вторичной обмотке трансформатора:

Действующее значения тока первичной обмотки:

Наибольшее обратное напряжение на диоде:

Для каждого диода, как и в нулевой схеме, приложенное линейное напряжение . Но соответственно к выпрямленному напряжению Ud в этом случае:

Устройства с негорючим диэлектриком

Мощность таких установок составляет до 2500 кВА. Трансформаторы этого типа применяются в тех случаях, когда технические условия не допускают использования других устройств. Чаще всего это связано с условиями окружающей среды и недопустимостью открытой установки масляных трансформаторов.

Применение устройств с негорючим диэлектриком имеет серьезные ограничения в связи с высокой токсичностью совтола, используемого для охлаждения. Данная жидкость, обладая противопожарными и взрывобезопасными свойствами, может нанести серьезный вред человеческому организму, привести к раздражению носовых и глазных слизистых оболочек.

Основное преимущество этих устройств заключается в возможности их ввода в эксплуатацию без проведения предварительной ревизии. В процессе дальнейшей работы они не требуют обслуживания и ремонта.

Принцип действия и режимы работы

Силовые трансформаторы действуют по такому же принципу, как и обычные трансформаторные устройства. Во входную обмотку поступает электрический ток, колебания которого изменяются по времени. Это приводит к наведению в магнитопроводе изменяющегося магнитного поля. Далее изменяющийся магнитный поток проходит через витки второй обмотки, после чего в ней возникает электродвижущая сила.

Во время проверок и в процессе эксплуатации работа трансформатора может происходить в различных режимах:

  • Рабочий режим. В этом случае источник напряжения подключается к первичной обмотке, а нагрузка – к вторичной. Величина тока в каждой обмотке должна быть не более допустимого расчетного значения. В данном режиме обеспечивается устойчивое и надежное питание потребителей в течение длительного времени. В рабочем режиме может создаваться холостой ход и короткое замыкание с целью проверки характеристик трансформаторного устройства.
  • Холостой ход. Создается путем размыкания вторичной цепи, чтобы исключить протекание по ней тока. Данный режим позволяет определить коэффициент полезного действия, коэффициент трансформации, потери в стальных деталях, затраченные для намагничивания сердечника.
  • Режим короткого замыкания. В этом случае накоротко шунтируются выводы вторичной обмотки. На входе трансформатора напряжение оказывается заниженным до значения, при котором создается вторичный номинальный ток с постоянным значением. Данный способ позволяет установить потери в меди.
  • Аварийный режим. К нему относятся любые нарушения работы трансформатора, вызывающие отклонение рабочих показателей за пределы допустимого значения. Особую опасность представляет короткое замыкание, возникающее внутри обмоток. Для предотвращения последствий аварийного режима в силовых трансформаторах устанавливаются автоматические средства защиты и сигнализации. Они поддерживают нормальную работу первичной схемы и полностью отключают ее в случае неисправностей и аварийных ситуаций.

Подключение звезда и треугольник — в чем разница

Для работы электрического прибора, двигателя, трансформатора в трехфазной сети необходимо соединить обмотки по определенной схеме. Наиболее распространенными схемами соединения являются треугольник и звезда, хотя могут применяться и другие способы соединения.

Что представляет собой соединение обмоток звездой?

Трехфазный двигатель или трансформатор имеет 3 рабочих, независимых друг от друга обмоток. Каждая обмотка имеет два вывода — начало и конец. Соединение «звезда» подразумевает собой, что все концы трех обмоток соединяются в один узел, часто называемый нулевой точкой.

Отсюда выходит и понятие — нулевая точка.

Начало каждой обмотки соединяются непосредственна с фазами питающей сети. Соответственно начало каждой обмотки соединяется с одной из фаз А, В, С.

Между любыми двумя началами обмоток прилаживается фазное напряжение питающей сети, зачастую 380 или 660 В.

Что представляет собой соединение обмоток в треугольник?

Соединение обмоток в треугольник заключается в соединении конца каждой обмотки с началом следующей. Конец первой обмотки, соединяется с началом второй. Конец второй — с начало третей.

Конец третей обмотки создает электрический контур, поскольку замыкает электрическую цепь.

При таком соединении к каждой обмотки прилаживается линейное напряжение, обычно равное 220 или 380 В.

Такое соединение физически реализуется с помощью металлических перемычек, которые должны быть предусмотрены заводской комплектацией электрического оборудования.

Разница между соединением обмотки в треугольник и звезду

Основная разница заключается в том, что, используя одну питающую сеть, можно достигать разных параметров электрического напряжения и тока в приборе или аппарате. Конечно, данные способы соединения отличаются реализацией, но важна именно физическая составляющая отличия.

Наиболее часто применяется соединение обмоток в звезду, что объясняется щадящим режимом для электрического привода или трансформатора. При соединении обмоток в звезду, ток протекающий по обмоткам имеет меньшие значение нежели при соединении в треугольник. В тот момент, как напряжение больше на величину корня из 1,4.

Применение способа соединения треугольник, зачастую используется в случаях мощных механизмов и больших пусковых нагрузок.

Имея большие показатели тока, протекающего по обмотки, двигатель получает большие показатели ЕДС самоиндукции, что в свою очередь гарантирует больший вращающий момент.

Важно

Имея большие пусковые нагрузки и одновременно используя схему соединения звезда, можно нанести урон двигателю. Это связано с тем, что двигатель имеет меньшие значение тока, что приводит к меньшим показателям величины вращающегося момента.

Момент пуска такого двигателя и выход его на номинальные параметры может быть продолжительным, что может привести к тепловому воздействию тока, которые во время коммутации может превышать номиналы тока в 7-10 раз.

Преимущества соединения обмоток в звезду

Основные преимущества соединения обмоток в звезду заключаются в следующем:

  • Понижения мощности оборудования с целью повышения надежности.
  • Устойчивый режим работы.
  • Для электрического привода такое соединение дает возможность плавного пуска.

Некоторое электрическое оборудование, которое не предназначены для работы на других способах соединения, имеет внутренне соединение концов обмоток. На клеммник выводится лишь три вывода, которые представляют собой начало обмоток. Такое оборудование легче в подключении и может монтироваться в отсутствии грамотных специалистов.

Основными преимуществами соединения обмоток в треугольник являются:

  1. Повышения мощности оборудования.
  2. Меньшие пусковые токи.
  3. Большой вращающийся момент.
  4. Увеличенные тяговые свойства.

Оборудование с возможностью переключения типа соединения со звезды на треугольник

Зачастую электрическое оборудование имеет возможность работать как на звезде, так и на треугольнике. Каждый пользователь должен самостоятельно определить необходимость соединения обмоток в звезду или треугольник.

В особо мощных и сложных механизмах, может применяться электрическая схема с комбинированием треугольника и звезды. В таком случае, в момент пуска, обмотки электрического двигателя соединяются в треугольник.

После выхода двигателя на номинальные показатели, с помощью релейно-контакторной схемы треугольник переключается на звезду.

Таким способом достигается максимальная надежность и продуктивность электрической машины, без риска нанести ей урон или вывести её из строя.

Посмотрите так-же интересное видео на эту тему:

Схемы соединений обмоток треугольник и звезда для чайников.

Наиболее распространенный вопрос у начинающих изучения устройства трансформаторов или иных электротехнических устройств это «Что такое звезда и треугольник?». Чем же они отличаются и как устроены, попробуем разъяснить в нашей статье.

Рассмотрим схемы соединений обмоток на примере трехфазного трансформатора. В своем строении он имеет магнитопровод, состоящий из трёх стержней. На каждом стержне есть две обмотки – первичная и вторичная. На первичную подается высокое напряжения, а со вторичной снимается низкое напряжение и идет к потребителю. В условном обозначении схема соединений обозначается дробью (например, Y⁄∆ или Y/D или У/Д), значение числителя – соединение обмотки высшего напряжения (ВН), а значение знаменателя – низшего напряжения (НН).

Каждый стержень имеет как первичную обмотку так и вторичную (три первичных и три вторичных обмотки). У каждой обмотки есть начало и конец. Обмотки можно соединить между собой способом звезда или треугольник. Для наглядности обозначим вышеперечисленное схематически (рис. 1)

При соединении звездой, концы обмоток соединяются вместе, а из начал идут три фазы к потребителю. Из вывода соединений концов обмоток, выводят нейтральный провод N (он же нулевой). В итоге получается четырёх — проводная, трёхфазная система, которая часто встречается вдоль линий воздушных электропередач.(рис. 2)

Преимущества такой схемы соединения в том, что мы можем получить 2 вида напряжения: фазное (фаза+нейтраль) и линейное. В таком соединении линейное напряжение больше фазного в √3 раз. Зная, что фазное напряжение дает нам 220В, то умножив его на √3 = 1,73, получим примерно 380В – напряжение линейное. Но что касается электрического тока, то в этом случае фазный ток равен линейному, т.к. что линейный, что фазный токи одинаково выходят из обмотки, и другого пути у него нет. Так же стоит отметить что только в соединении звезда имеется нейтральный провод, который является «уравнителем» нагрузки, чтобы напряжение не менялось и не скакало.

Рассмотрим теперь соединение обмоток треугольником. Если мы конец фазы А, соединим с началом фазы В, конец фазы В соединим с началом фазы С, а конец фазы С соединим с началом фазы А, то получим схему соединения обмотки треугольником. Т.е. в этой схеме обмотки соединены последовательно. (рис. 3)

В основном такая схема соединения применяется для симметричной нагрузки, где по фазам нагрузка не изменяется. В таком соединении фазное напряжение равно линейному, а вот электрический ток, наоборот, в такой схеме разный. Ток линейный больше фазного тока в √3 раз. Соединение обмотки треугольником обеспечивает баланс ампер-виток для тока нулевой

последовательности. Простыми словами, схема соединения треугольником обеспечивает сбалансированное напряжение.

Подведем итоги. Для базового определения схем соединения обмоток силовых трансформаторов, необходимо понимать, что разница между этими соединениями состоит в том, что в звезде все три обмотки соединены вместе одним концом каждой из обмоток в одной (нейтральной) точке, а в треугольнике обмотки соединены последовательно. Соединение звезда позволяет нам создавать два вида напряжения: линейное (380В) и фазное (220В), а в треугольнике только 380В.

Выбор схемы соединения обмоток зависит от ряда причин:

  • Схемы питания трансформатора
  • Мощности трансформатора
  • Уровня напряжения
  • Асимметрии нагрузки
  • Экономических соображений

Так например, для сетей с напряжением 35 кВ и более выгодно соединить обмотку трансформатора схемой звезда, заземлив нулевую точку. В данном случае получится, что напряжение выводов трансформатора и проводов линии передачи относительно земли будет всегда в √3 раз меньше линейного, что приведёт к снижению стоимости изоляции.

На практике чаще всего встречаются следующие группы соединений: Y/Y, D/Y, Y/D.

Группа соединений обмоток Y/Y (звезда/звезда) чаще всего применяется в трансформаторах небольшой мощности, питающих симметричные трёхфазные электроприборы/электроприемники. Так же иногда применяется в схемах большой мощности, когда требуется заземление нейтральной точки.

Группа соединения обмоток D/Y (треугольник/звезда) применяется, в основном в понижающих трансформаторах больших мощностей. Чаще всего трансформаторы с таким соединением работают в составе систем питания токораспределительных сетей низкого напряжения. Как правило, нейтральная точка звезды заземляется, для использования как линейного, так и фазного напряжений.

Группа соединений обмоток Y/D (звезда/треугольник) используется, в основном, в главных трансформаторах больших силовых станций и подстанций, не служащих для распределения.
