Система вентиляции в многоквартирном жилом доме

Значение вентиляции для многоэтажной жилой постройки

Под вентиляцией в многоэтажках подразумевается инженерная система. Начинается она в подвале жилой постройки, оканчивается над поверхностью кровли. Любые попытки изменить конструкцию шахт, провести перепланировку, демонтаж элементов вентиляции со стороны жильцов чреваты нарушением ее функциональности.

Главная задача любого типа воздухообмена – создавать нормальные условия для жизни и работы. При правильно организованной циркуляции потоки воздуха движутся из комнат по направлению к вытяжным устройствам на кухне и в туалете. Таким способом из квартир выводится отработанный воздух, насыщенный парами воды, газами, запахами.

Следует понимать, что в 9 этажном доме скорость движения воздуха по вентиляционному коробу будет отличаться от такой же, но пятиэтажной постройки. Именно поэтому проводится индивидуальный расчет параметров вентиляции для каждого жилого строения: скорость воздуха во всех квартирах должна быть достаточной в независимости от этажности.

Внимание! Если вентиляция в многоэтажном доме принудительная, то для бесшумной работы вытяжных установок предусматривается шумоизоляция. Корректировка поступающего воздуха с помощью заслонок, клапанов позволит сэкономить энергозатраты на его подогрев

Нормы

СП 60.13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция»

СНиП 41-01-2003» — является основным для разработки систем воздушной среды здания. Кроме основных общих требований содержит расчетные формула для расчета воздуха и требования к толщине воздуховодов.

СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» — норматив, в котором отражены условия по обеспечению пожарной безопасности.

СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» — не распространяется на сблокированные жилые дома, которые подчиняются требованиям проектирования индивидуальных (частных) одноквартирных домов.

Под ней понимается обмен потоков воздуха, при котором из помещений удаляется избыточное тепло и влажность, а также неприятные запахи, пыль и вредные вещества.

Хорошо работающие вентканалы в многоквартирном доме способствуют очистке воздуха и созданию в помещениях благоприятного микроклимата. Отсутствие нормально работающего воздухообмена в помещениях, в которых постоянно находятся люди, не только доставляет неудобства, но и несет потенциальный вред здоровью.

ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования

СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях»

Б. Необязательные для исполнения – в них можно встретить варианты систем, их особенности и расчет. Эти рекомендации или методические указания созданы сообществами инженеров. Они основаны на обязательных к исполнению документах, но шире раскрывают вопросы создания комфортной воздушной среды. Описывают расчетный метод определения требуемых объёмов воздуха по выделяющимся вредностям. Приводят методы достижения наиболее эффективной и стабильной работы систем.

Р НП«АВОК» 5.2-2012 Технические рекомендации по организации воздухообмена в квартирах жилых зданий.СТО НП «АВОК» 2.1-2008 «Здания жилые и общественные. Нормы воздухообмена»

Для помещений, которые не принадлежат к основному функционалу объекта, применяют дополнительные нормы, подходящие их назначению.

В вышеприведенных нормах отражены все существенные вопросы, в том числе и безопасность эксплуатации систем вентиляции. И при любом вмешательстве в системы после постройки непременно проверить их соответствие актуальным специализированным нормам.

Для расчёта используется несколько параметров:

  1. Температура воздуха внутри помещений: для жилых комнат 20-22С; кухни с электрической и газовой плитой 16-18С; ванной 25С; уборной 18С; совмещенного санузла 25С; коридора (вестибюля) 16С; кладовой 12С; машинного отделения лифтовой 5С
  2. Кратность воздухообмена: варьируется от 25 до 90 м3/ч на одного человека.
  3. Расход наружного воздуха определяется исходя из площади помещения: для жилых комнат он равен 3 м3/ч на один квадратный метр площади.

У проектировщиков есть определённый запас свободы:

  • Согласно СНиП в одной из спален квартиры из нескольких комнат расчётная температура воздуха закладывается 22С.
  • В квартирах, адаптируемых для проживания инвалидов, бреется максимальное значение температуры.
  • Вентиляция угловых квартир рассчитывается по нормативным параметрам плюс 2С, но не выше 22С.

На сегодняшний день пластиковые оконные конструкции и герметичные стальные входные двери полностью обнуляют эффект микропроветривания через зазоры, поэтому проектировщикам сложно добиться нормативных параметров по микроклимату. В элитных домах идут по пути монтажа принудительной приточной вентиляции, а в бюджетных МКД всё сложнее: надо увеличивать интенсивность работы, а значит размеры вентканалов. Но это не всегда возможно с точки зрения конструкции здания.

  • Наличие хотя бы одного окна с выходом на улицу. Необходимо для правильной работы естественного проветривания.
  • Окна или приточные решетки первого этажа должны быть на высоте не менее 1000 мм от опоясывающего снежного покрова, а в летний период – 2000 мм от отмостки.
  • Площадь сечения воздуховодов для кухни 150 см2, совмещённого санузла и раздельных туалета с ванной по 100 см.
  • Направление движении воздуха строго от жилых помещений к служебным, далее через общий воздуховод на крышу.
  • Внутри вентиляционных каналов запрещается протягивать электрическую проводку.
  • Вентиляционные трассы не должны пересекаться между собой и с кабель-каналами.

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

  • поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
  • быстрое загрязнение общей трубы вентиляции;
  • отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Кухонные вытяжки

Кухонная вытяжка над плитой помогает очистить воздух от гари, неприятных запахов и испарений. Это важный элемент механической вентиляции и модный аксессуар. Работают вытяжки от аккумуляторов или электросети. Вытяжки делят по принципу работы:

  1. Активного типа. Вытягивает грязный воздух и выводит его непосредственно на улицу или в общий вентиляционный канал.
  2. Пассивного типа. Устанавливаются над плитой без подключения к вентиляции, осуществляют фильтрацию воздуха.

Если вытяжка подключается к общедомовой системе воздуховода, решетку на кухне перекрывать запрещено. Лучше выбирать агрегаты средней мощности, они не нарушают функционирования канала вентиляции дома. Если требования к очистке высокие, можно поставить мощную вытяжку, но вывести ее на улицу.

Вытяжная вентиляционная шахта

Вытяжные вентиляционные шахты и другие аэрационные устройства, располагаемые в местах, не доступных для обслуживания из рабочей зоны, должны быть оборудованы устройствами для их закрывания с дистанционным управлением.

Вытяжные вентиляционные шахты служат для объединения вентиляционных каналов и организованного выпуска загрязненного воздуха в атмосферу. Они находят применение как при естественной, так и механической системах вентиляции.

Вытяжные вентиляционные шахты из помещений подземных гаражей-стоянок, размещаемых под жилыми и общественными зданиями, следует выводить на высоту не менее 2 — х метров над уровнем крыши наиболее высокого здания, расположенного в радиусе 15-ти метров от вытяжной шахты и должны выполняться из негорючих материалов с пределом огнестойкости 0 75 часа.

Вытяжные вентиляционные шахты из помещений подземных гаражей-стоянок, размещаемых на незастроенной территории ( под проездами, дорогами, скверами и другими площадками), должны предусматриваться высотой не менее 3 — х метров над уровнем земли и размещаться на расстоянии не менее 15-ти метров от жилых и общественных зданий, детских игровых площадок, спортивных площадок и мест отдыха населения.

Вытяжные вентиляционные шахты из помещений подземных гаражей-стоянок, размещаемых под жилыми и общественными зданиями, следует выводить на высоту не менее 2 — х метров над уровнем крыши наиболее высокого здания, расположенного в радиусе 15-ти метров от вытяжной шахты и должны выполняться из негорючих материалов с пределом огнестойкости 0 75 часа.

Вытяжные вентиляционные шахты из помещений подземных гаражей-стоянок, размещаемых на незастроенной территории ( под проездами, дорогами, скверами и другими площадками), должны предусматриваться высотой не менее 3 — х метров над уровнем земли и размещаться на расстоянии не менее 15-ти метров от жилых и общественных зданий, детских игровых площадок, спортивных площадок и мест отдыха населения.

Щуцкого Аэродинамические испытания вытяжных вентиляционных шахт содержит описание испытаний моделей шахт, применяемых в животноводческих помещениях.

Существующие в животноводческих помещениях вытяжные вентиляционные шахты разнообразны по конструкции.

До монтажа неповоротного зонта устанавливают вытяжную вентиляционную шахту, монтируя ее через перекрытие так, чтобы часть воздуховода с фланцем была внутри помещения. Далее в перекрытии располагают металлические закладные детали для крепления зонта. После этого зонт с уткой или без нее собирают в укрупненный блок, который стропят и автомобильным краном поднимают в проектное положение. Затем зонт соединяют с фланцем вытяжной шахты, предварительно поместив между ними прокладку. Удерживая зонт краном, Устанавливают подвески и прикрепляют их к ушкам, приваренным1 к зонту, и закладным деталям в перекрытии.

Монтаж поворотного зонта.

До монтажа неповоротного зонта устанавливают вытяжную вентиляционную шахту, монтируя ее через перекрытие так, чтобы часть воздуховода с фланцев была внутри помещения. Далее в перекрытии располагают металлические закладные детали для крепления зонта.

При пристройке камер к деревянным зданиям вытяжные вентиляционные шахты выполняются из нетеплопроводных ( или покрытых теплоизолирующим слоем) несгораемых материалов и должны быть выведены выше кровли здания не менее чем на 1 м, считая до нижней кромки жалюзи. Устройство вентиляционных отверстий в стенах камеры в этих случаях не допускается.

Дымовые вытяжные шахты допускается использовать в качестве вытяжных вентиляционных шахт.

Зонты круглые, квадратные и прямоугольные уста навливают над вытяжными вентиляционными шахтами для защиты от попадания атмосферных осадков. Круглые типовые зонты устанавливают над шахтами диаметром 200; 250; 315; 400; 500; 630; 800; 1000 и 1250 мм, квадратные зонты — над шахтами со стороной сечения 250; 400; 500; 800 и 1000 мм, а типовые прямоугольные над шахтами размером 250X400 и 500X800 мм.

Приточная регулируемая решетка РР.| Щелевая решетка Р.| Дефлектор ЦАГИ ( о и зонт ( б.

Устройство вентиляции

Теперь рассмотрим общую информацию, которая характерна для каждой системы вентиляции частного дома:

  1. Для систем естественной вентиляции лучше всего использовать пластиковые трубы с идеально ровной внутренней поверхностью. Монтаж гофрированных труб разрешается только в том случае, если планируется приточно-вытяжная вентиляция.
  2. Чем меньше изгибов и кривых в трубопроводе, тем более эффективной будет система.
  3. Рекомендуется прокладывать все трубопроводы от входа до выхода как можно короче.
  4. Если вы строите естественную вентиляцию, необходимо сделать вытяжные трубы высотой более 5 метров. В противном случае проект будет очень низким. Если вы не можете обеспечить такую высоту, установите вентиляторы в вытяжных каналах на верхних этажах.
  5. При принудительной вентиляции мощность крыльчаток следует выбирать таким образом, чтобы количество приточного воздуха было немного меньше, чем количество вытяжного. В этом случае давление в системе будет снижено, что положительно скажется на общем климате в помещениях, а также на состоянии всех конструкций здания.
  6. При естественной циркуляции воздух может забираться с улицы или из подвала.
  7. Оптимальное количество воздуха для помещения площадью 40 квадратных метров составляет около 120 кубических метров в час.
  8. Приток может осуществляться двумя способами – инфильтрацией, через щелевые отверстия и оконную вентиляцию, а также контролируемой, которая происходит через вентиляторы, установленные в трубах, и системами климат-контроля.
  9. Вытяжные каналы должны располагаться на расстоянии 25 см от потолка.

Как чистят вентиляцию в многоквартирном доме?

Перед тем как приступить к работе, необходимо узнать, стоит ли ее чистить или нет. Сделать это достаточно просто, но не безопасно. Так что при возможности стоит найти менее опасный способ. Для этого:

  1. Достаточно взять зажигалку или спичку.
  2. Поднести источник огня к вентиляции.
  3. Зажечь его.
  4. Если во время этого действия огонь начнет затягивать в вентиляционный канал, тогда чистку можно отложить на неопределенный срок времени.
  5. Если огонь просто «стоит» на месте или слабо втягивается в канал, тогда пора чистить вентиляцию.

Способы чистки нетрудные. Любой человек сам сможет выполнить очистку вентиляции в многоквартирном доме. Для начала стоит понимать, что клининг подразумевает не только простую механическую очистку, но и меры проверки вытяжной системы. Процесс подразумевает нескольких шагов.

Механический клининг

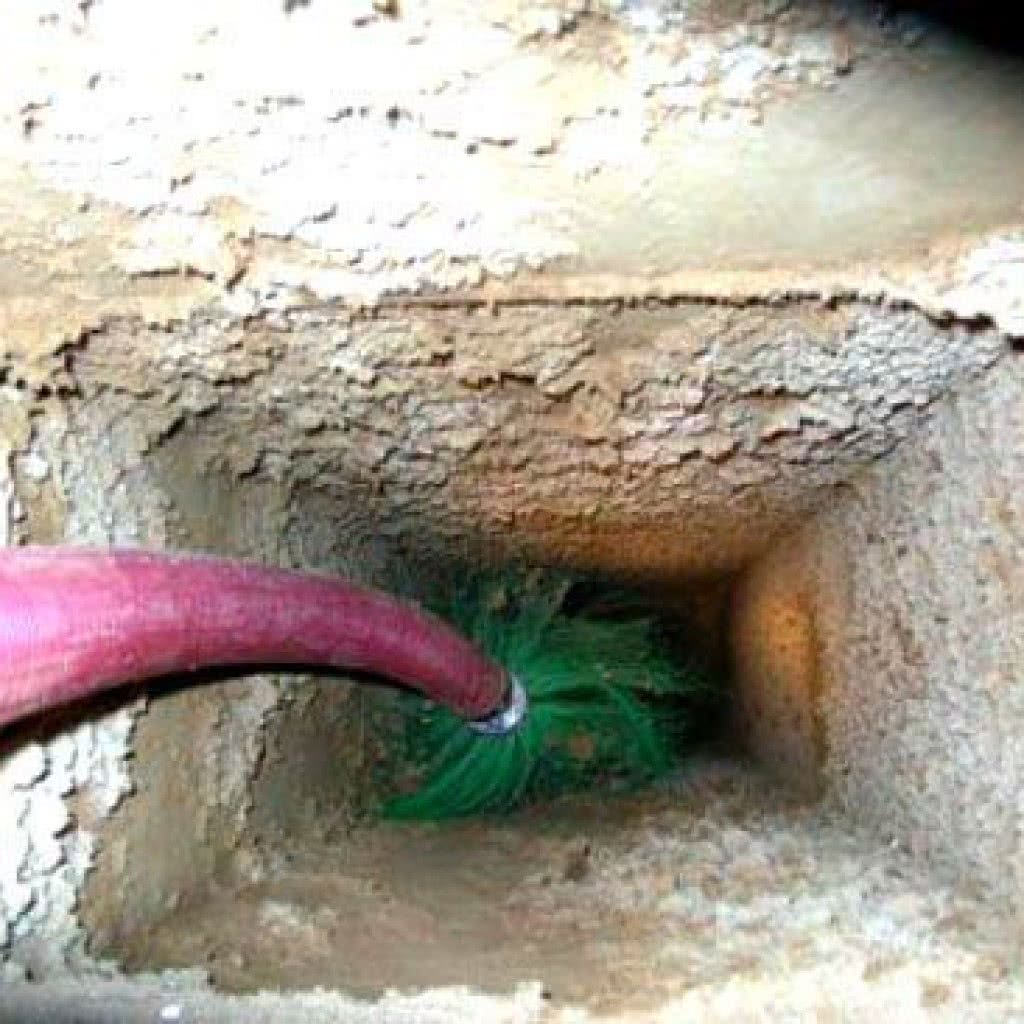

На этом этапе предстоит очистить вентиляцию от запыленности. Для чистки вытяжки в многоквартирном доме понадобится небольшой набор инструментов.

Инструменты:

  1. Насадка. Выбор должен быть сделан в сторону более твердых насадок для чистки. Лучше всего подойдет жесткий ерш. Но допускаются и другие типы насадок. Например, можно использовать обычную тряпку. Но она не будет эффективна также, как ерш. Для очистки может подойти складная швабра.
  2. Основание. Это то, на что необходимо будет насадить инструмент для чистки. Подойдет любая палка, которая сможет пролезть в вентиляцию. Но большей эффективностью будет обладать обычная, но жесткая проволока.

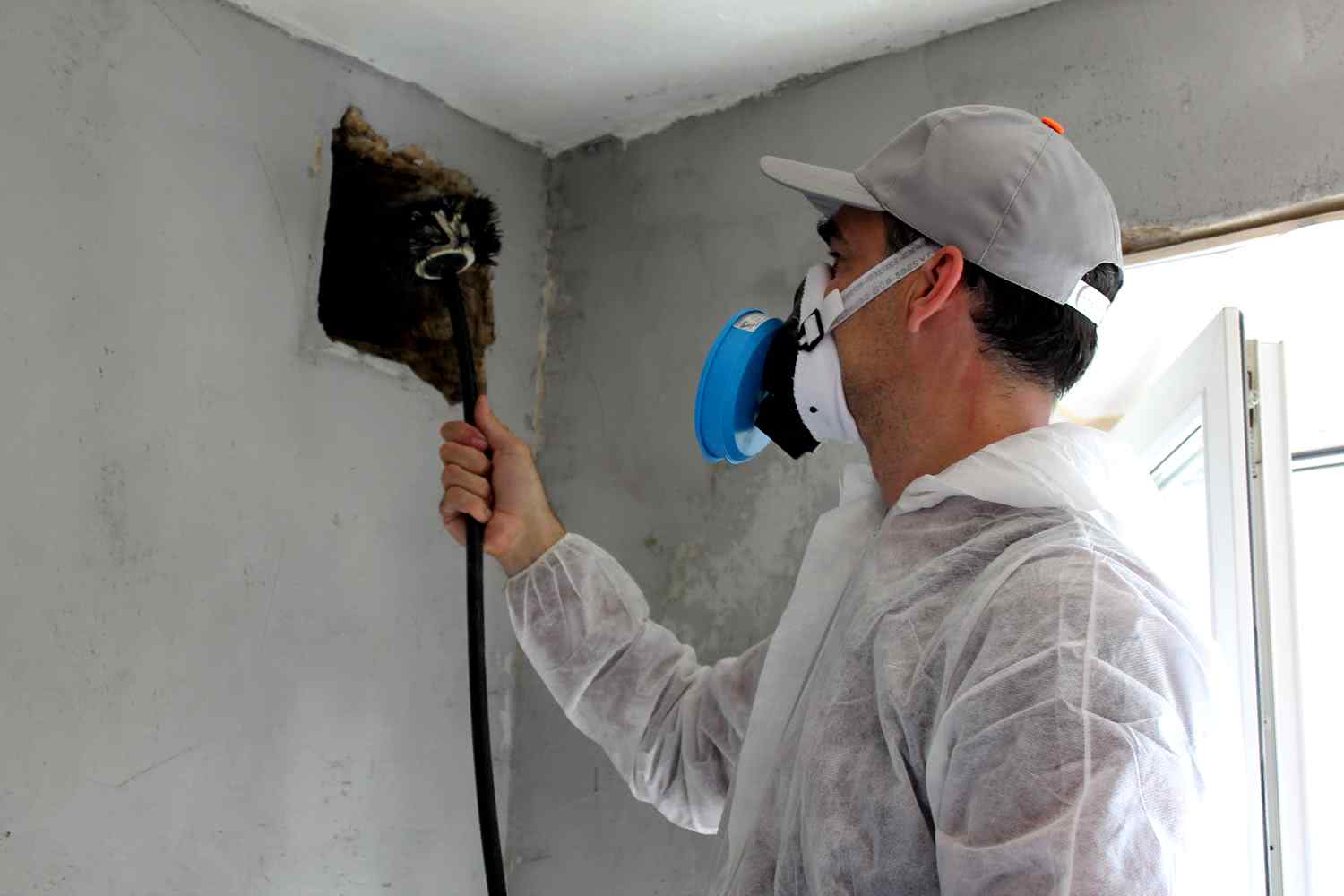

Когда основные инструменты собраны, стоит перейти к самому процессу чистки вентиляции в многоквартирном доме.

Очистка вентиляции:

  1. Сначала необходимо приготовить инструмент, которым будут чистить вентиляцию. Необходимо просто соединить насадку с основанием.
  2. Дальше следует перейти к чистке. Клининг выполняют аккуратно, не переусердствуя, стараясь не сломать вентиляционную систему. Вычистить необходимо всю пыль. Двигаться стоит медленно, тщательно вычищая каждый сантиметр канала. Во время чистки будут попадаться насекомые. От них стоит избавиться и тщательно обработать место, где был найден вредитель. Это необходимо, чтобы избавиться от яиц, которые могло откладывать насекомое.

Когда очистка вентиляции в многоквартирном доме окончена, стоит перейти к следующим шагам.

Проверка циркуляции воздуха

Проведя в многоквартирном доме чистку вентиляции в полном объеме, можно переходить к следующим шагам. Следующий этап — проверка циркуляции воздуха

Важно подобрать верную циркуляцию, чтобы вытяжка эффективно работала. Для этого стоит:

  1. Взять маленький лист бумаги.
  2. Открыть все двери в комнате.
  3. Если бумажка осталась неподвижной, стоит улучшить циркуляцию воздуха.

Стоит прибегнуть к помощи профессионала, который сможет сделать это грамотно. Но возможно самостоятельное решение проблемы. Для этого стоит установить зазор между дверью и половым покрытием. Не больше, чем 4 см.

Проверка дополнительного вентилирования

Под этим этапом подразумеваются окна. Иногда вытяжки не хватает, и можно столкнуться с сезонными излишками. Зимой основной вентиляции не хватает. Из-за этого людям приходится находить новые способы воздушного обновления. В современных окнах предусмотрены специальные отверстия. Сквозь них поступает свежий воздух. Это помогает достигнуть баланса в воздухообмене. Получается — вентиляция есть, и нет необходимости открывать окна и выпускать теплую воздушную массу из помещения.

Эту вентиляцию тоже стоит чистить. В более пыльные времена года, делать это стоит ежемесячно. Для очистки понадобится небольшая проволока, которая сможет пройти в отверстие. А далее следует аккуратно очистить отверстия.

Основные схемы вентиляции в хрущевках

В зависимости от этажности хрущевки вентиляция может быть двух типов. Квартиры в домах с несколькими этажами оснащались индивидуальной вентиляцией. Ее легко определить, осмотрев крышу дома и посчитав количество выходных отверстий. Конструкция индивидуальной вентсистемы включает:

  • Входные отверстия на кухне и в сан/узле;
  • Вертикальную шахту до крыши дома;
  • Выходное отверстие;

Вертикальная шахта простирается от крыши до этажа, возле которой разветвляется на несколько каналов, проходящих в комнаты.

Другой вариант вентсистемы – межэтажные каналы. Каждый канал рассчитан на квартиры смежных этажей. Каналы пропускают через себя воздух с квартир и направляют его в общую. вентшахту с выходом на крышу. Начиная с конца 70-х годов, в домах такие каналы дополнительно оснащаются заглушками, чтобы более плотный воздух с одного канала не поступил в другой. Но в хрущевках более ранней постройки они отсутствуют, что сопровождается попаданием тяжелого воздуха с насыщенными газами в соседнюю квартиру.

Особенности вентиляции в панельных домах

Виды вентиляционных систем

На сегодняшний день в панельных домах применяются следующие виды вентиляционных систем:

Естественная Воздухообмен осуществляется за счет тяги, которая возникает в специальных вентиляционных каналах в результате разности температур внутри здания и снаружи.
Комбинированная вентиляция

Такая система бывает двух типов:

  • Принудительно осуществляется удаление старого воздуха, приток воздуха при этом естественный.
  • Приточный воздух нагнетается вентилятором, а удаление старых воздушных масс осуществляется естественным путем.
Приточно-вытяжная В этом случае и приток и вытяжка реализовываются принудительно при помощи специального оборудования.

На фото – устройство вентиляционной шахты

Современные вентиляционные схемы

В современном строительстве естественные схемы вентиляции практически не встречаются. Наибольшее же распространение получила вентиляционная приточно-вытяжная система. Все каналы такой вентиляции конструктивно объединены единой шахтой.

В малоэтажных домах вентиляционные шахты соединяются на чердаке при помощи большого коллектора. В современных многоэтажных строениях рекомендуется применять разгонные шахты-спутники, которые подсоединяются к центральной магистрали через этаж. Чтобы проще было понять как устроена вентиляционная шахта в панельном доме, ниже приведем ее схему.

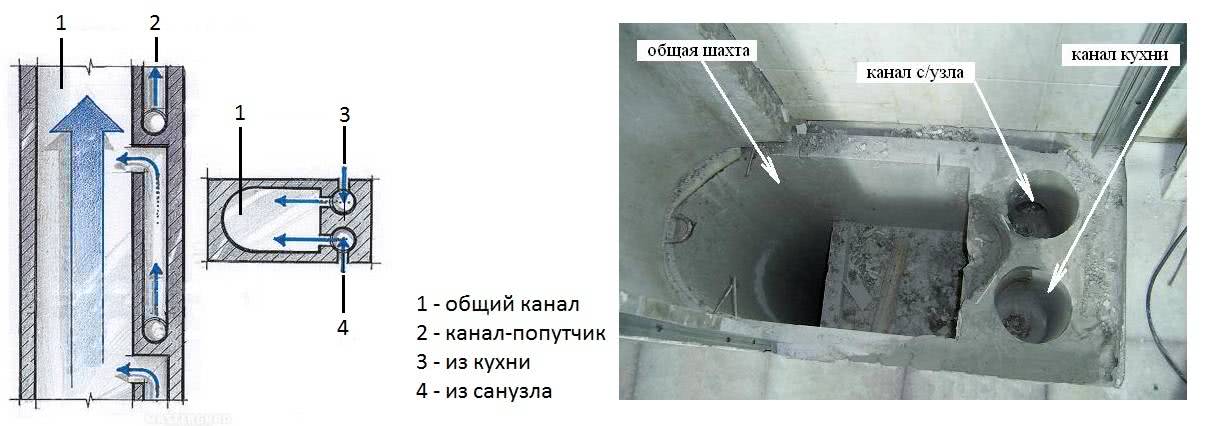

Схема устройства вентиляционной шахты и подключения к ней шахт-спутников

Вытяжка воздуха из помещений происходит при помощи вентиляционных отверстий, расположенных под потолком в санитарных помещениях:

  • В туалете;
  • На кухне;
  • В ванной комнате.

Что касается притока воздушных масс, то для каждой вентиляционной системы в панельных домах предусмотрена своя определенная схема.

В частности, многое зависит от наличия или отсутствия подогрева приточных воздушных потоков:

  • Если перед подачей воздушные потоки не подогреваются, лучшим решением является их ввод сверху, что позволит ускорить процесс смешения холодного воздуха с теплым воздухом помещения.
  • Если воздух подогревается, его желательно подавать выше нагревательного оборудования, или прямо из него.

Наиболее распространенная схема вентиляции в панельном доме 9 этажей

Так же следует отметить, что по способу распределения воздуха, в панельных домах применяются вентиляционные системы двух типов:

Перемешивающие – высокоскоростной турбулентный воздушный приточный поток вовлекается в окружающий воздух путем инжекции, в результате чего перемешивается со старым воздухом. Таким образом, получается относительно равномерное поле скоростей и температур воздушных масс по всему объему помещения.

Воздухораспределители в таком случае располагаются на стенах под потолком или на самом потолке, если это технически возможно.

Вытесняющие – воздушные массы в таком случае подаются постепенно с малой скоростью, в результате чего старый воздух вытесняется новым.

Наиболее оптимальными в панельных домах считаются перемешивающие системы, особенно, если при утеплении стен использовались пароизоляционные воздухонепроницаемые материалы.

Вентиляционная решетка
