Устройство вентиляции в домах 121 серии

Схемы обустройства вентиляции в панельной многоэтажке

Для обустройства естественной вентиляции в панельных домах (5 и 9 этажей) использовали несколько стандартных планов. Подобные схемы реализуются инженерами и сегодня.

Для обустройства естественной вентиляции в панельном доме применялось несколько стандартных схем

1. Схема сбора воздушной массы из всех квартир в один колодец.
2. Схема подключения воздуховодов каждой квартиры в чердачный сборник.
3. Система вывода вентиляционных каналов из каждой квартиры на улицу через крышу.

Первая и вторая – схема вентиляции в панельном доме из 9 этажей. В пятиэтажках и кирпичных домах реализуется третья схема.

Выбирать нужно из 3-х возможных конструкций

Естественная

Загрязненный воздух удаляется с помещения естественным методом: тяга, создаваемая разностью температур внутри квартиру и на улице, выталкивает воздушные массы и выводит их через вентиляционные каналы. Свежий воздух поступает через открытые форточки, наличие не герметичности стен, окон и дверных проемов.

Механическая

При монтаже такой системы происходит нагнетание и удаление воздуха с помощью установленного оборудования – вентиляторов.

Комбинированная

Предусматривает совмещение системы вентиляции и воздухообмена. То есть, вентиляторы подмешивают чистый воздух в уже рециркулированный. Для обеспечения такого процесса снаружи вентилятора подводится воздуховод, монтируется фильтр. Выводится «отработанный» воздух через вентиляционные шахты естественным путем.

Разновидности вентиляции

В многоквартирных домах возможны следующие типы вентиляционных систем:

• естественная;
• принудительная;
• комбинированная.

Первый вариант применяют чаще, так как обустройство естественной вентиляции не требует затрат на установку дополнительного оборудования.

Естественная вентиляция

Принцип работы естественной вентиляции описан выше. Такие системы обеспечивают отвод воздуха за счет разницы температур и давления.

Чтобы устранить описанные недостатки, в шахты многоэтажных домов встраивают дефлектор. Последний рассекает воздушные массы, тем самым создавая разницу давления. Благодаря этой конструкции усиливается тяга в жаркую погоду.

Принудительная вентиляция

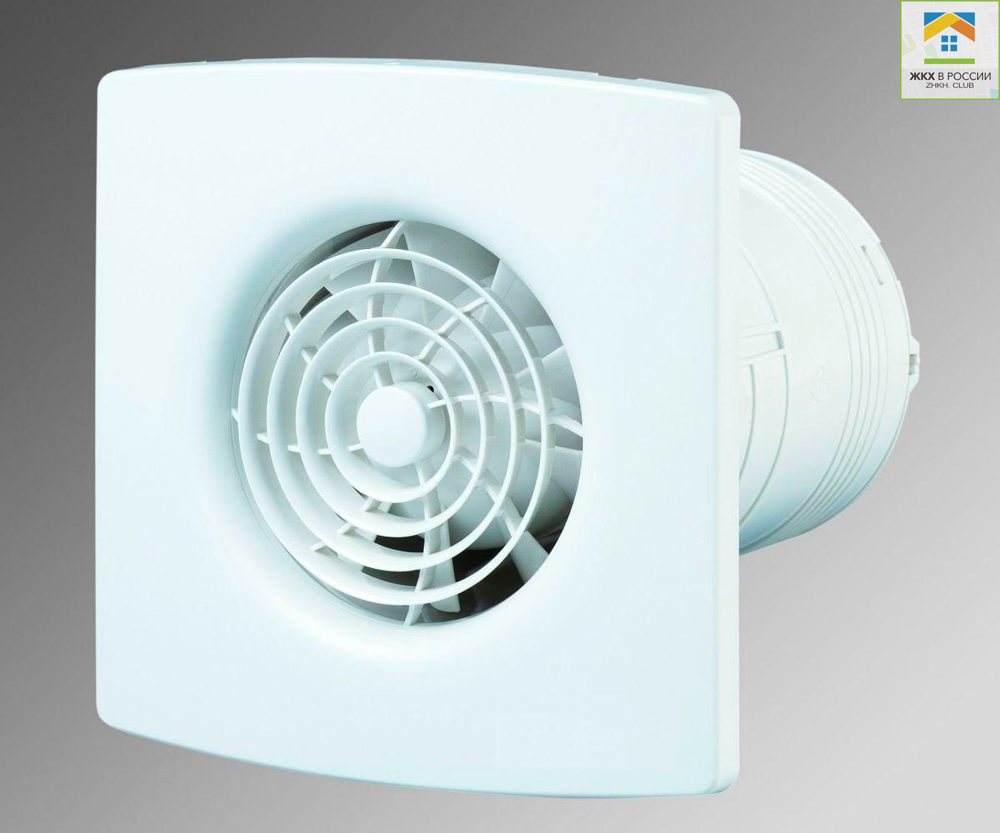

Принудительная вентиляция обеспечивает отвод воздушных масс вне зависимости от текущих погодных условий. При организации таких систем требуется установка электрических вентиляторов. Интенсивность работы указанных устройств определяет скорость и силу вытяжки воздуха.

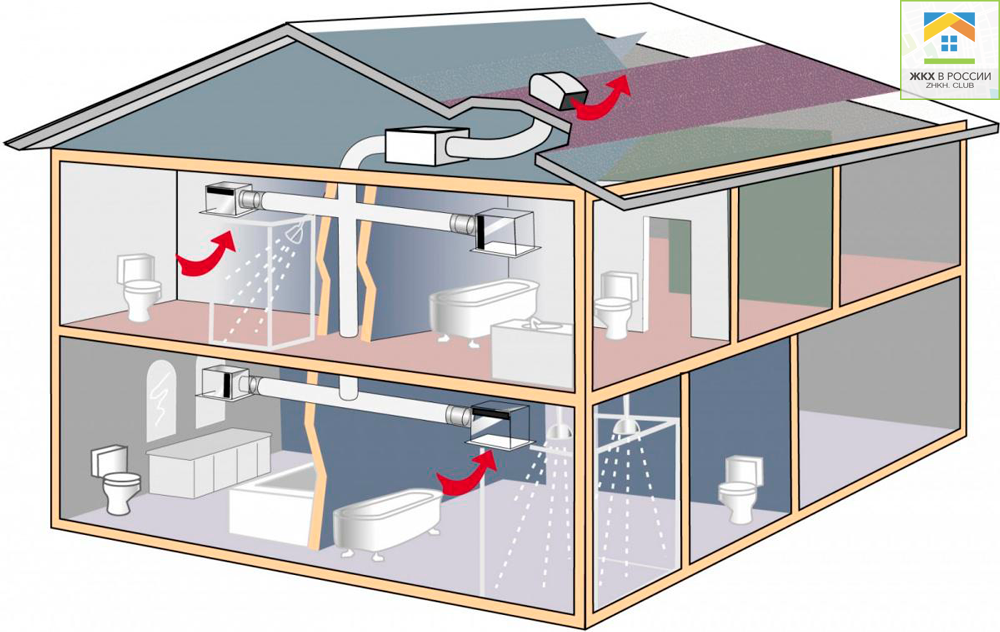

Элементы принудительной вентиляции, в основном, монтируют в чердачных помещениях, так как эта конструкция занимает много места. Нередко вместе с вентилятором устанавливают шумопоглотители, нагреватели и другие устройства, повышающие эффективность работы системы.

Комбинированная вентиляция

Этот вариант также предполагает установку вентилятора, который обеспечивает либо приток, либо вытяжку воздуха. В такие системы часто добавляют очистители, которые удаляют из окружающей среды вредные вещества: плесень, пыль, бактерии, выхлопные газы и другое. А для экономии денег на отопление вентиляцию дополняют рекуператором, который нагревает внутренние помещения за счет вытяжного воздуха.

Общие сведения

Достоинства и недостатки

Это связано со следующими причинами:

• Недостаток производительности.
• Громоздкость.
• Отсутствие системы компенсации и регулировки.

Дома из кирпича можно увеличить до нужных размеров, чтобы внутри были вмещены все узлы, которые помогут обеспечить нормальную жизнедеятельность. Но со зданиями, которые были построены по панельной технологии, такой подход не подойдет. Связано это с тем, чтобы изначально была установлена одна величина блоков, и теперь ее нереально варьировать.

При этом несколько каналов для системы вентиляции занимают много полезного пространства, и для такой высота многоканальная системы не способна обеспечить достаточный приток воздуха. В результате этого в ванной комнате скапливается влага, а в санитарном узле малоприятный аромат. Другая сторона медали такой вентиляции – это то, что из жилых комнат воздух уходит быстро. Это можно привести к снижению уровня давления и возвращению грязного воздуха из каналов вентиляции.

В схеме дома из панелей не предусматривались компенсаторы и регуляторы

Они помогали бы выравнивать уровень давления. Это может привести к неравномерной вентиляции  в зависимости от этажности, и чем ниже этаж, тем лучше на нем вентиляция. Результатом этого становились повышенные затраты на теплоноситель в зимний период времени у жителей на первых этажах, так как все тепло быстро выдувается в вентиляционную систему. На верхнем же этаже другая крайность, которая способна привести к отравлению от угарного газа при плохой вентиляции.

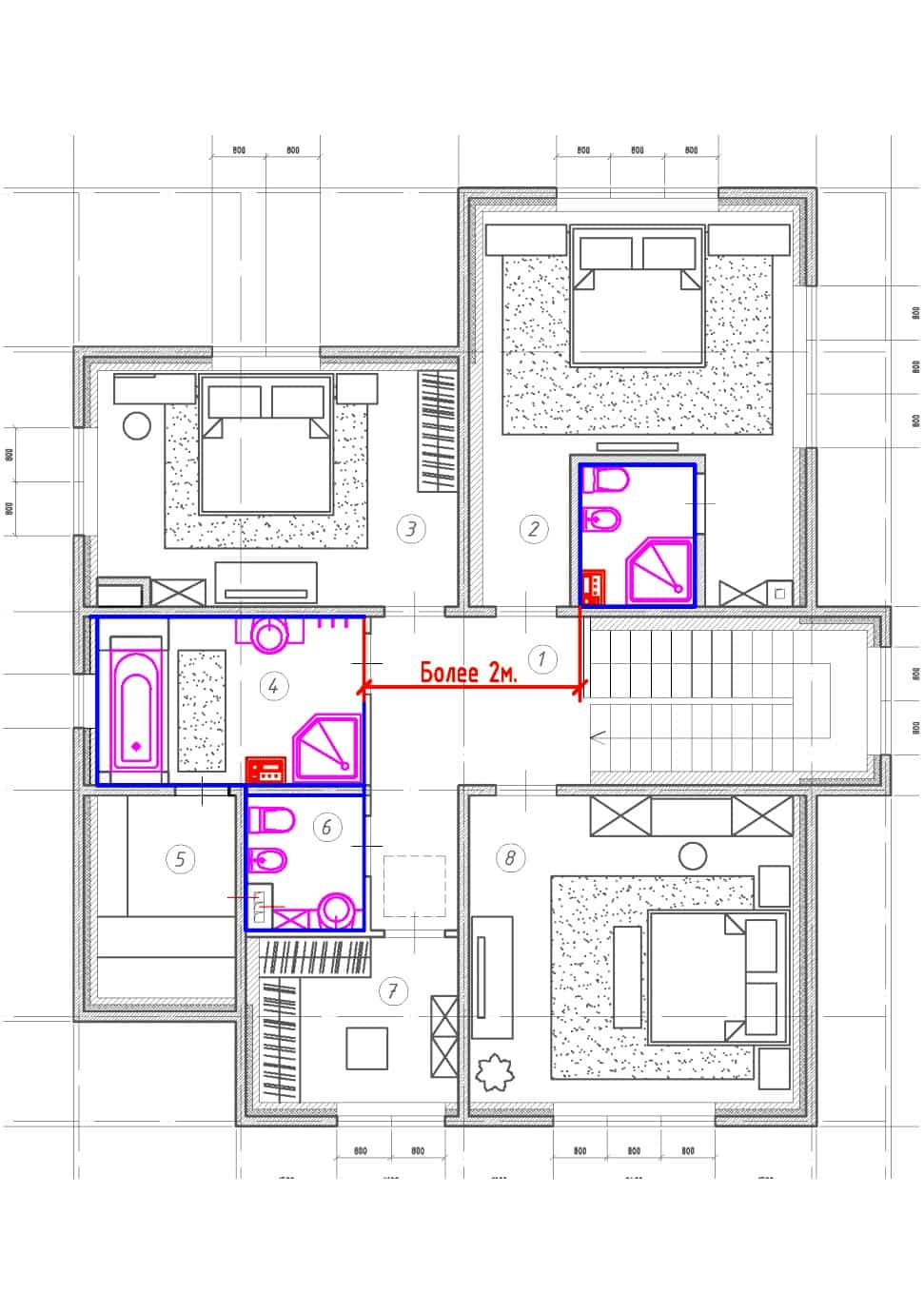

Схемы вентиляции в квартирах многоэтажного дома

В основном, при строительстве многоэтажных домов используют 4 схемы организации вентиляции:

1. Воздуховоды из каждого помещения (комнаты, ванные, кухни) соединяются с отдельными шахтами. Этот вариант удобен тем, что предотвращает проникновение сторонних запахов от соседей, а вытяжка работает стабильнее. Данная схема применяется редко, так как требует повышенных трудо- и ресурсозатрат на этапе строительства здания.
2. Воздушные магистрали из квартир соединяются с каналом, проложенным на чердаке. Этот вариант обеспечивает хороший отток воздуха из квартир. Недостаток такой схемы заключается в том, что загрязненные массы часто проникают в верхние этажи. Поэтому воздуховоды, проложенные в последних квартирах, обычно напрямую соединяются с вентиляционной шахтой. Кроме того, короб последней искусственно расширяют, за счет чего исключают возникновение обратной тяги.
3. Вентиляционные каналы выводятся на чердак, откуда воздух уходит за счет естественной тяги. Этот вариант по конструкции похож на предыдущий. Единственная разница заключается в том, что в данном случае на последнем этаже не прокладывают отдельный короб. Прокладка вентиляции по этой схеме требует монтаж тепло- и влагоизоляционных материалов вдоль каналов. Иначе на чердаке образуется конденсат, вызывающий появление плесени.
4. От каждой квартиры идет отдельный вентканал, который соединяется с общей вентиляционной шахтой. Данный вариант позволяет сэкономить деньги на этапе строительства. Однако общая шахта не способна обеспечить достаточную тягу, из-за чего в квартиры проникает запах от соседей.

Каждая из приведенных схем не обеспечивает достаточную тягу для квартир, расположенных на верхних этажах. Поэтому для таких помещений монтируют отдельные вентканалы.

Какие требования могут предъявляться вентиляционной шахте?

Чтобы понимать требования к подобным конструкциям, нужно сначала ответить на вопрос, для чего в квартире вентиляционная шахта. Она должна забирать уже отработанный воздух. Отсюда возникают и требования к ней.

Шахта должна быть полностью герметичной, чтобы туда ничего лишнего не попадало. Тот объем воздуха, который были запланирован в проекте, должен проходить без каких-либо проблем. Конечно, конструкция должна соответствовать установленным санитарным и гигиеническим нормам. В независимости от того, используется ли шахта в квартире или в промышленном здании, ее конструкция должна выполняться из негорючих материалов. Между отдельными бетонными модулями не могут оставаться промежутки – они заделываются бетонным раствором. Если же рассматривать конструкции из металла, то стыки делают на фланцах.

Основные моменты устройства

Если говорит просто, то с момента разработки систем вентиляции для панельных домов в 60-х годах, мало что изменилось сегодня. Все так же используются принципы вентиляции, среди которых можно выделить:

• единый выход вентиляции для нескольких квартир на крыше;
• общий коллектор, который находился на крыше;
• наличие нескольких индивидуальных каналов.

Первая схема вентиляции чаще всего используется в домах, которые имеют не менее девяти этажей. Заключается она в том, что есть один стояк вентиляции, который выходи на крышу. К нему подключаются все квартиры, через которые он проходит. Второй вариант схемы вентиляции подразумевает наличие личного канала, но на чердаке он соединяется с общим коллектором, через который и осуществляется вывод отработанного воздуха. Третья схема вентиляции чаще всего применялась в зданиях на 5 этажей. Она подразумевает выход каждого индивидуального канала на крышу. Такой вариант вентиляции прижился в кирпичных строениях, но не получил особого распространения в панельных домах.

Кто должен чистить вентиляцию в многоквартирном доме

Проверка вентиляции в многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.

Возможные причины отсутствия тяги:

• Шахта попросту не действует. Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
• В шахте засор. В воздуховоды попадают пыль, мелкий мусор, нас�
