Правильный ленточный фундамент: расчет и устройство

Расчет столбчатого фундамента под дом

Для расчета столбчатого фундамента под дом необходимо выбрать сечение столбов и расстояние между ними, которое, чаще всего выбирают в пределах 2 м. Количество столбов будет зависеть от размеров здания, его формы и конструкции, а также от расстояния между столбами. Перед расчетом, также как и в случае с ленточным фундаментом, необходимо составить подробный эскиз – план будущего столбчатого фундамента.

После этого рассчитываем общую нагрузку от веса дома и удельную нагрузку на подошву фундамента. Для этого общую нагрузку без веса самого фундамента необходимо разделить на общую длину фундамента. Полученный результат умножаем на расстояние между столбами и добавляем вес одного столба. Если по столбам устраивается ростверк, то его вес необходимо учитывать при подсчете общей нагрузки.

Для того, чтобы узнать вес одного столба необходимо вычислить его объем и умножить на плотность материала, из которого он будет изготовлен. После этого необходимо вычислить опорную поверхность подошвы столба и умножить её на несущую способность грунта под ней. Полученный результат должен превышать нагрузку, которая действует на столб на 15-20%. Если же это условие не выполняется, то необходимо увеличить ширину опоры столбов или уменьшить между ними расстояние, т. е. увеличить их количество.

Особенности использования

Возводиться ленточные фундаменты могут под зданиями абсолютно любого типа:

  • рублеными;
  • каркасными;
  • кирпичными;
  • бетонными;
  • металлическими и пр.

Разрешается заливать такие конструкции, однако, только на достаточно прочных грунтах. Не возводят фундаменты этого типа, к примеру, на плывунах, склонах, болотистых почвах, участках, склонных к подвижкам. В таких случаях здания строятся на более дорогих плитных или свайных основаниях.

Не заливаются обычно ленточные фундаменты и под очень легкие постройки — небольшие деревянные домики или бани, беседки, веранды. В этом случае чаще всего возводятся столбчатые основания. Такие конструкции отличаются надежностью и при этом обходятся дешевле ленточных.

Обслуживание

Логично предположить, что своевременное обслуживание фундамента может сыграть ключевую роль в продлении его эксплуатации. Например, своевременное определение дефектов позволяет узнать о проблемах, с которыми сталкивается конструкция, и предпринять срочные меры по их устранению. Появление трещин на бетонной конструкции предполагает их расчистку и немедленный ремонт, однако если растрескивание происходит слишком рано, то стоит внимательно поискать причину того, почему так происходит, ориентируясь на распространенные причины деформации.

Понятно, что значительная часть фундамента остается невидимой, располагаясь под землей, но хотя бы видимую часть можно покрасить снаружи водоотталкивающей краской, чтобы защитить от негативного влияния осадков. Достойной альтернативой и снаружи, и внутри может выступить водостойкая штукатурка.

Для большей долговечности такого ремонта и повышенной защиты той же древесины от вредителей может использоваться все та же армирующая сетка, которая во время обновления еще раз укладывается на фундамент и замазывается новым слоем штукатурки. В некоторых случаях из-за общей деформации фундамента или неправильного прикрепления старая арматурная сетка изгибается и отрывается от конструкции, пробивая защитный отделочный слой – в этом случае следует сразу же произвести обрез выпирающих и торчащих концов, а брешь заделать.

Посмотрев видео ниже, вы узнаете, какие бывают виды фундаментов и их свойства.

Ленточный фундамент: какой он бывает

Прежде всего ленточные фундаменты различаются по степени заглубления в грунт.

Заглубленный ленточный фундамент закладывается ниже уровня промерзания грунта; такая конструкция предназначена для больших тяжелых сооружений с глубоким подвалом либо цокольным этажом. Строго говоря, специалисты не считают экономически целесообразной организацию заглубленного ленточного фундамента высотой более 2,5 м, поэтому для дома с высокими подвальными или цокольными помещениями лучше рассмотреть другие варианты.

Для легких загородных домов заглубленный фундамент не рекомендован: малый вес строения не в состоянии будет компенсировать действие сил морозного пучения грунта на большую площадь его подземной поверхности. Это чревато неравномерными подвижками фундамента и изменением его геометрии, что неизбежно скажется на состоянии конструкций дома.

Мелкозаглубленный ленточный фундамент устраивается выше глубины промерзания и рекомендуется для климатических зон, где эта глубина составляет не более 1,7 м. На непучинистых грунтах конечная глубина заложения фундамента не имеет особого значения и диктуется только инженерными характеристиками здания. На пучинистых грунтах фундамент закладывают на минимальную глубину 0,75 – 1 м, при этом необходимо принимать меры для дренажа и утепления грунта.

Также ленточный фундамент может быть монолитным или сборным.

Монолитный ленточный фундамент сооружается путем заливки бетона в опалубку. Он считается самым прочным и надежным, однако требует времени на застывание бетона и обходится достаточно дорого из-за серьезных земляных работ и необходимости привлечения наемной рабочей силы.

Сборный ленточный фундамент сооружается из отдельных конструктивных элементов. Чаще всего это железобетонные блоки ФБС (нередко используют малоформатные бетонные и керамзитобетонные блоки, и даже кирпич). Преимущества сборного фундамента – простота и быстрота сборки и возможность возводить стены сразу после ее окончания, так как не нужно ждать затвердевания бетона. Недостатком конкретно блоков ФБС считается их большой вес и размер – это неудобно при строительстве небольшого дома. Кроме того, все виды сборных фундаментов подходят только для непучинистых и слабопучинистых грунтов. При средней степени пучения грунтов допускается сооружение сборного фундамента только из блоков, содержащих выпуски арматуры для их соединения между собой.

Фундаментные блоки ФБС

Факторы, влияющие на глубину заложения

Существует целый комплекс факторов, на которые ориентируются при вычислении требуемой глубины заглубления фундамента. Определяющее значение имеют следующие из них: особенности грунта, на котором возводится здание, уровень грунтовых вод, величина промерзающего слоя земли.

Определяя глубину залегания фундамента, следует в первую очередь выяснить, какой тип грунта находится в районе будущего строения. Верхний слой практически в любом месте – это рыхлая плодородная почва, которая не может служить основой для фундамента и всегда удаляется. Ниже идут грунты с более значительной плотностью, выступающие в качестве опоры для основания здания. Следовательно, глубина фундамента на черноземе зависит от характеристик нижерасположенного слоя

Наиболее распространены следующие виды грунтов:

  1. Глинистый и суглинистый. Характеризуются значительным, неравномерным вспучиванием и выталкиванием фундаментной конструкции при замерзании, что имеет критическое значение при высоко залегающих грунтовых водах. Основание должно располагаться ниже их уровня. Минимальное заглубление даже при благоприятных условиях (небольшое количество осадков в регионе и глубоко залегающие грунтовые воды) – 75 см.
  2. Песок и супесь. Средне- и крупнофракционная песчаная почва – хорошая база для фундамента, поскольку не задерживает воду. Достаточно 50-сантиметрового заглубления. Мелкопесчаная почва задерживает влагу, при значительном количестве которой становится неустойчивой. Заглубленность на таком слое должна превышать глубину промерзания, которая может достигать 60-200 см.
  3. Хрящеватый. Содержит гравийные, щебневые и различные каменные частицы, благодаря которым размытия и сжатия грунта не происходит. Минимальная величина заглубления – 50 см.
  4. Скалистый. Отличается прочностью и высоконадежностью, не подверженностью проседанию и размыванию. Для закладки фундамента достаточно просто выровнять поверхность, без углубления.

Определяя, какой глубины фундамент целесообразно формировать на скальных, крупно- и среднепесчаных, хрящеватых грунтах, нет необходимости отталкиваться от того, где залегают воды.

Если в месте строительства мелкий песок, но водоносный слой на 200 см ниже глубины промерзания, то делать закладку можно по своему усмотрению. При более близком залегании водного горизонта следует опускаться ниже промерзающего слоя.

В тех случаях, когда приходится иметь дело с глиной, хрящеватыми почвами, суглинками, заглубляться, независимо от прочих условий, требуется ниже уровня, подвергающегося действию мороза.

Один из значимых факторов, от чего зависит показатель заглубления основания здания, — глубина грунтового слоя, подвергающегося воздействию морозов. Причем наибольшее значение это имеет при работе на почве, характеризующейся сильной пучинистостью.

К категории пучинистых относятся мелкопесчаные почвы, глина, супесь и суглинок, непучинистых – средне- и крупнопесчаные, скалистые, хрящеватые.

При наличии хотя бы 200-сантиметрового разделительного слоя между нижним пределом промерзания и горизонтом вод под фундамент достаточно обеспечить котлован глубиной в полметра. Иначе требуется углубление, превышающее уровень промерзания почвы.

Общие сведения по результатам расчетов

  • Общая длина ростверка
    — Периметр фундамента, с учетом длины внутренних перегородок.
  • Площадь подошвы ростверка
    — Соответствует размерам необходимой гидроизоляции.
  • Площадь внешней боковой поверхности ростверка
    — Соответствует площади необходимого утеплителя для внешней стороны фундамента.
  • Общий Объем бетона для ростверка и столбов
    — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
  • Вес бетона
    — Указан примерный вес бетона по средней плотности.
  • Нагрузка на почву от фундамента в местах основания столбов
    — Нагрузка на почву от веса фундамента в местах основания столбов/свай.
  • Минимальный диаметр продольных стержней арматуры
    — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.
  • Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах
    — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
  • Минимальный диаметр поперечных стержней арматуры (хомутов)
    — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.
  • Минимальное кол-во вертикальных стержней арматуры для столбов
    — Количество вертикальных стержней арматуры на каждый столб/сваю.
  • Минимальный диаметр арматуры столбов
    — Минимальный диаметр вертикальных стержней для столбов/свай.
  • Шаг поперечных стержней арматуры (хомутов) для ростверка
    — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
  • Величина нахлеста арматуры
    — При креплении отрезков стержней внахлест.
  • Общая длина арматуры
    — Длина всей арматуры для вязки каркаса с учетом нахлеста.
  • Общий вес арматуры
    — Вес арматурного каркаса.
  • Толщина доски опалубки
    — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
  • Кол-во досок для опалубки
    — Количество материала для опалубки заданного размера.

Правило золотого треугольника

Для того, чтобы построить прямой угол вспомним теорему Пифагора.

Для того, чтобы между отрезками A и B сделать прямой угол нужно сложить квадраты их длин и вычислить корень из их суммы. Полученное число будет являться длиной диагонали соединяющей эти два отрезка. Это достаточно просто вычислить при помощи калькулятора.

Сейчас попробуем сделать это практически.

Первый вариант: Правило золотого треугольника

Для примера рассмотрим, как разметить прямоугольный фундамент с размерами 6 х 8 м.

  1. При разметке первой стороны фундамента нужно помнить, что если Вы хотите, например, чтобы фундамент был параллелен какой-либо стороне забора, то первую его линию нужно делать равноудаленной от выбранной стороны. Для цели размещения первой бечевки можете использовать обноску. Расстояние между обносками для этой стороны сделайте 14 м (добавляем по 3 м между обносками и будущими углами). Первый шнур натянули.
  2. Теперь необходимо натянуть второй шнур перпендикулярно этому. Для этого скрепляем их скотчем или скобкой в точке их пересечения.
  3. Начинаем формировать прямой угол по теореме Пифагора. Для этого построим прямоугольный треугольник с катетами 3 м и 4 м и гипотенузой 5 метров. Для этого отмеряем на первой бечевке 4 м от места их пересечения, а на второй 3 м. Ставим пометки в этих местах любым способом. Соединяем пометки и измеряем полученную гипотенузу рулеткой.
  4. Если треугольник действительно прямоугольный, то пометки сойдутся на расстоянии 5 м.
  5. Далее достроим прямоугольник. Отложим на шнурах длины сторон будущего фундамента 6 м и 8 м, и поставим пометки.
  6. Теперь нужно постараться натянуть третий шнур перпендикулярно к первому и скрепить их на пометке 8 м.
  7. Также натянем четвертый шнур перпендикулярно ко второму. Скрепим их на отметке 6 м.
  8. Сделаем пометки на третьем шнуре 6 м и на четвертом 8 м.
  9. Для получения прямоугольника нужно, чтобы пометки на третьем и четвертом шнурах совпали. Для этого мы будем перемещать их до совпадения.
  10. Проверяем наш прямоугольник, измерив его диагонали. Если они равны, значит, мы получили желаемый прямоугольник

Второй вариант. Паутина.

  1. Для начала нужно нарезать куски бечевки, по длине сторон фундамента. Напоминаю, что мы решили разметить фундамент со сторонами 6 м на 8 м. Также нам нужны две диагонали, которые в нашем случае равняются 10 м. Оставьте на бечевках запас длины на их закрепление.
  2. Соедините Вашу «паутину», скрепив стороны и диагонали по углам. Диагонали в точке пересечения скреплять не обязательно.
  3. Натяните первую бечевку и создайте первый и второй угол. Закрепите ее при помощи колышков.
  4. Натягиваем диагональную бечевку к третьему углу. Постарайтесь, чтобы бечевки не провисали и были максимально натянутыми. Фиксируем третий угол, при помощи колышка, и первый угол становится прямым
  5. По аналогии натягиваем четвертый угол и фиксируем колышком.

Способы разметки под различные фундаменты

Для ленточного фундамента

При проведении разметки для ленточного фундамента обязательно нужно делать запас от длины стен около 1 м, Так как закладывание фундамента предусматривает рытье котлована, и при установке кольев по точным размерам, они упадут при копании.

Для свайного и столбчатого фундамента

При разметке этого фундамента вышеуказанный запас длины не нужен, и выполнить его монтаж намного труднее.

Разметка делается при помощи двухъярусной обноски, где нижний ярус – это уровень столбов, а верхний ярус – уровень ростверка.

Для плитного фундамента

Делается простейшим способом — строим прямоугольник по размерам фундамента по вышеуказанной теореме

В целом ничего сложного в проведении разметки для плитного фундамента своими руками нет. Цена вопроса – это стоимость шнура, доски для обноски, или колышков.

Сбор нагрузок

Сбор нагрузок осуществляется суммированием их каждого вида (постоянные, длительные, кратковременные) с умножением на грузовую площадь. При этом учитываются коэффициенты надежности по нагрузке.

Значения коэффициентов надежности по нагрузке согласно СП 20.13330.2011.

Нормативные значения полезных нагрузок в зависимости от назначения помещения согласно СП 20.13330.2011.

К постоянным нагрузкам относят собственный вес конструкций. К длительным – вес не несущих перегородок (применительно к частному строительству). Кратковременными нагрузками является мебель, люди, снег. Ветровыми нагрузками можно пренебречь, если речь не идет о строительстве высокого дома с узкими габаритами в плане. Разделение нагрузок на постоянные/временные необходимо для работы с сочетаниями, которыми для простых частных строений можно пренебречь, суммируя все нагрузки без понижающих коэффициентов сочетания.

По своей сути сбор нагрузок представляет собой ряд арифметических действий. Габариты конструкций умножаются на объемный вес (плотность), коэффициент надежности по нагрузке. Равномерно распределенные нагрузки (полезная, снеговая, вес горизонтальных конструкций) формируют опорные реакции на нижележащих конструкциях пропорционально грузовой площади.

Сбор нагрузок разберем на примере частного дома 10х10, один этаж с мансардой, стены из газоблока D400 толщиной 400мм, кровля симметричная двускатная, перекрытие из сборных железобетонных плит.

Схема грузовых площадей для несущих стен в уровне перекрытия первого этажа (в плане.

Схема грузовых площадей для несущих стен в уровне кровли (в разрезе.

Некоторую сложность представляет собой сбор снеговой нагрузки. Даже для простой кровли согласно СП 20.13330.2011 следует рассматривать три варианта загружения:

Схема снеговых нагрузок на кровлю.

Вариант 1 рассматривает равномерное выпадение снега, вариант 2 – не симметричное, вариант 3 – образование снегового мешка. Для упрощения расчёта и для формирования некоторого запаса несущей способности фундаментов (особенно он необходим для примерного расчёта) можно принять максимальный коэффициент 1,4 для всей кровли.

Конечным результатом для сбора нагрузок на ленточный фундамент должна быть линейно распределенная (погонная вдоль стен) нагрузка, действующая в уровне подошвы фундамента на грунт.

Таблица сбора равномерно распределенных нагрузок

Наименование нагрузки Нормативное значение, кг/м2 Коэффициент надежности по нагрузке Расчётное значение нагрузки, кг/м2
Собственный вес плит перекрытия 275 1,05 290
Собственный вес напольного покрытия 100 1,2 120
Собственный вес гипсокартонных перегородок 50 1,3 65
Полезная нагрузка 200 1,2 240
Собственный вес стропил и кровли 150 1,1 165
Снеговая нагрузка 100*1,4 (мешок) 1,4 196

Всего: 1076 кг/м2

Нормативное значение снеговой нагрузки зависит от региона строительства. Его можно определить по приложению «Ж» СП 20.13330.2011. Собственные веса кровли, стропил, напольного перекрытия и перегородок взяты ориентировочно, для примера. Эти значения должны определяться непосредственным вычислением веса того или иного конструктива, или приближенным определением по справочной литературе (или в любой поисковой системе по запросу «собственный вес ххх», где ххх – наименование материала/конструкции).

Рассмотрим стену по оси «Б». Ширина грузовой площади составляет 5200мм, то есть 5,2м. Умножаем 1076кг/м2*5,2м=5595кг/м.

Но это ещё не вся нагрузка. Нужно добавить собственный вес стены (надземной и подземной части), подошвы фундамента (ориентировочно можно принять её ширину 60см) и вес грунта на обрезах фундамента.

Для примера возьмем высоту подземной части стены из бетона в 1м, толщина 0,4м. Объемный вес неармированного бетона 2400кг/м3, коэффициент надежности по нагрузке 1,1: 0,4м*2400кг/м3*1м*1,1=1056кг/м.

Верхнюю часть стены примем в примере равной 2,7м из газобетона D400 (400кг/м3) той же толщины: 0,4м*400кг/м3*2,7м*1,1=475кг/м.

Ширина подошвы условно принята 600мм, за вычетом стены в 400мм получаем свесы общей суммой 200мм. Плотность грунта обратной засыпки принимается равной 1650кг/м3 при коэффициенте 1,15 (высота толща определится как 1м подземной части стены минус толщина конструкции пола первого этажа, пусть будет в итоге 0,8м): 0,2м**1650кг/м3*0,8м*1,15=304кг/м.

Осталось определить вес самой подошвы при её обычной высоте (толщине) в 300мм и весе армированного бетона 2500кг/м3: 0,3м*0,6м*2500кг/м3*1,1=495кг/м.

Суммируем все эти нагрузки: 5595+1056+475+304+495=7925кг/м.

Более подробная информация о нагрузках, коэффициентах и других тонкостях изложена в СП 20.13330.2011.

Как рассчитать кубатуру фундамента

Учитывать массу фундамента лучше рассчитывая его объем: эта цифра вам пригодится при заливке фундамента: будете знать, сколько заказывать бетона или сколько материалов потребуется закупить.

Все исходные данные уже известны: высота, ширина и длина ленты. Их перемножаете, получаете кубатуру фундамента.

Например, посчитаем объем фундамента для рассчитанной ранее ленты: длинна 44 м, ширина 30 см (0,3 м), высота 1,75 м. Перемножаем: 44 м * 0,3 м * 1,75 м = 23,1 м³. Фактически расход, скорее всего, будет немного больше: порядка 25 кубов. На эту цифру и ориентируйтесь при заказе бетона.

Кубатура фундамента рассчитывается исходя из найденных (предполагаемых) размеров ленты: длины, высоты и ширины путем их перемножения

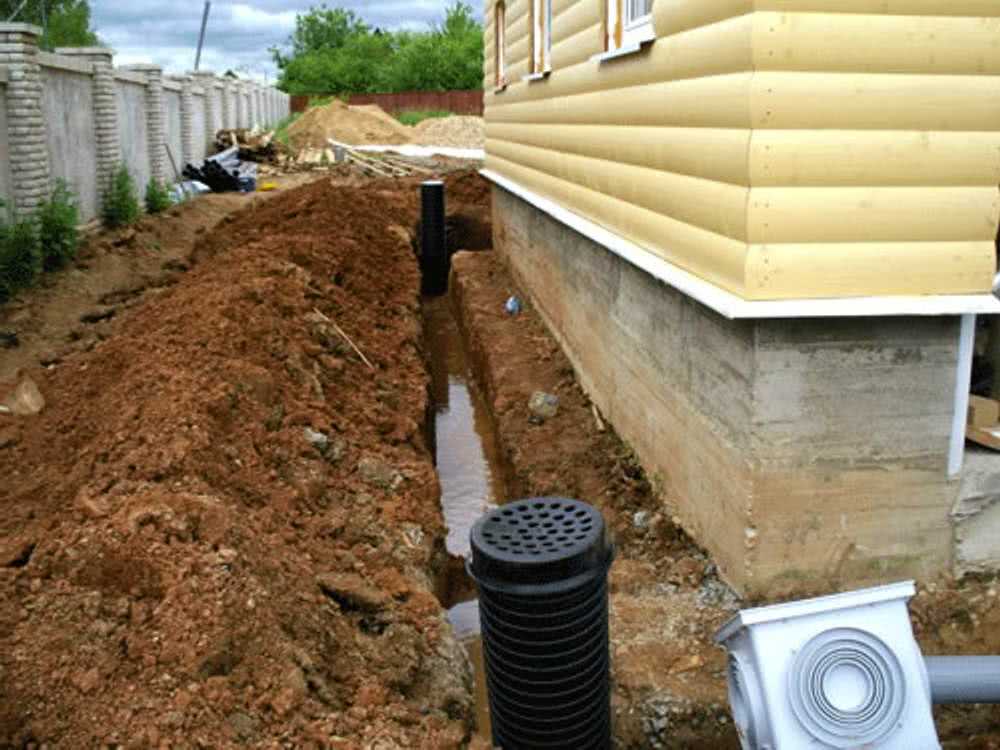

Определяем уровень грунтовых вод


Для этого на территории, где будет стоять дом, копают канаву глубиной около 3 м. Либо, если на участке стоит колодец, благодаря ему и можно узнать уровень грунтовых вод. Наиболее точную информацию можно определить в межсезонье (весна, осень), когда уровень грунтовых вод выше всего.

Можно узнать и состав почвы. Верхний слой – плодородный, при строительстве его убирают. Его легко узнать по цвету – он более тёмный. Под верхним слоем находится основной. Он и будет несущим, на него будет оказывать нагрузку фундамент и дом.

Если после всех расчётов оказалось, что почва не выдержит массы дома, то нужно увеличить площадь фундамента, либо использовать в строительстве дома другие материалы. После каждого внесения изменений придётся ещё раз пересчитывать габариты фундамента.

Столбчатый фундамент: особенности конструкции

Название говорит само за себя. Основой фундамента являются столбы, которые заглубляются в грунт на расчётную глубину. По верхам столбов устанавливается бетонная или металлическая рама (так называемый ростверк).

Материалом для изготовления столбов служит бетон, сплошной глиняный кирпич, бутовый камень, бетоноблоки или металлические трубы. Внизу столбы могут иметь более широкую подошву, что увеличивает площадь опоры. Опорные столбы располагают на расстоянии 1,5-2,5 метра друг от друга.

Основой столбчатого фундамента являются заглубленные в грунт столбы

Расчёт столбчатого фундамента согласно формуле

До расчёта количества столбов для конкретного здания необходимо вычислить нагрузку на фундамент, массу фундамента и узнать из справочника максимально допустимую нагрузку на одну опору. При расчётах должно соблюдаться условие: давление на подошву фундамента должно быть меньше показателя сопротивления грунта.

Предлагается следующая формула:

Минимальное число опор = («нагрузка на фундамент» + «масса фундамента») / «допустимая нагрузка на одну опору».

Для запаса прочности допускается увеличение числа столбов на 40%. Расположение столбов должно учитывать нагрузки по стенам (под несущими их должно быть больше). Столбы должны обязательно располагаться по углам дома и под точками пересечения всех стен.

Для увеличения запаса прочности фундамента допускается увеличение количества столбов на 40%

Пример расчёта столбчатого фундамента

Проведём расчёт фундамента под дом каркасной конструкции с габаритами 6х7 и высотой потолка 3 метра. Грунт – глина, крыша – из металлочерепицы, этажей – один. Место стройки: регион средней Волги, город Саратов.

Исходные данные:

  • столбы фундамента – круглые железобетонные;
  • глубина промерзания 1,08 метра (рассчитывается для каждого региона);
  • грунтовые воды ближе 2-метровой глубины не обнаружены;
  • грунт на месте застройки – глиняный значение несущей способности Ro – 6 кг/см², берётся из таблицы ниже.

Таблица значений несущей способности грунта:

Тип грунта Ro (кг/см²)
Галька с глиной 4.5
Гравий с глиной 4.0
Песок крупный 6.0
Песок средний 5.0
Песок мелкий 4.0
Песок пылеватый 2.0
Супесь 3.5
Суглинок 3.5
Глина 6.0
Просадочный грунт 1.5
Насыпной грунт с уплотнением 1.5
Насыпной грунт без уплотнения 1.0

Определяем общую нагрузку:

  • общая площадь всех стен равна 78 м², их вес составит 78х50 = 3900 кг, где 50 кг/м³ является удельным весом каркасных стен. Значения удельного веса для каждого стройматериала можно получить из справочников;
  • масса цокольного перекрытия площадью 42 м² составляет 42х100 = 4200 кг, а вес чердачного перекрытия – 42х150 = 6300 кг, где 100 кг/м³ – уд. вес межэтажного перекрытия с утеплителем, а 150 кг/м³ – уд. вес чердачного перекрытия с утеплителем;
  • общая площадь кровли равна 68 м², весить она будет 68х30 = 2040 кг, где 30 кг/м³ – уд. вес крыши из металлочерепицы;
  • снеговая нагрузка будет иметь коэффициент 0.5 от нормативной при скате 45˚, что составит 68х0,5х100 = 3400 кг, где 100 кг/м² – снеговая нагрузка в районе строительства;
  • эксплуатационная нагрузка на каждом этаже составит 42х200 = 8400 кг;
  • теперь вычисляем массу фундамента: количество столбов для размеров здания 6х7 будет равно 12 (из расчёта шага между столбами 1.5-2.5 м), а их диаметр минимально допустимый будет равен 400 мм. Итак, масса 12 столбов длиной 1,5 метра будет равна
  • (3.14х0.16)х1.5х12х2500 = 22608 кг, где в скобках вычисляется площадь поперечного сечения, 2500 кг/м³ – удельный вес железобетона;
  • масса ростверка складывается из массы всех железобетонных перекладин сечением 400х400 мм, соединяющих опорные столбы. Она будет равна 0.16х24.2х2500 = 9680 кг.

Перед расчётом количества столбов необходимо сначала вычислить нагрузку на фундамент

Сложив все полученные значения, получаем общую нагрузку дома вместе с фундаментом. Вес дома составит 54228 кг.

Далее, для определения суммарной площади сечения столбов делим 54228/6,0 = 9038 см².

Соответственно площадь сечения каждого из 12 столбов будет равна 753 см², что соответствует диаметру 310 мм. Но так как минимальный диаметр не может быть меньше 400 мм, то принимаем это значение. Берём диаметр равным 400 мм и определяем, что для данного здания необходимо минимальное количество столбов составляет 10 штук. Но надо ещё учесть коэффициент прочности 1.4 или 40%. Следовательно, для фундамента потребуется 14 опорных столбов диаметром 400 мм.

Пример: МЗЛФ 11*14 м

При строительстве фундамента будущие домовладельцы используют разные материалы и предлагают какие-то свои решения. Рассмотрим несколько примеров ленты, выполненных участниками нашего портала. Хорошие отзывы получила работа нашего пользователя с ником Алексей_$.

Алексей_$ Пользователь FORUMHOUSE

По высоте 90 см, заглублялись на 60 см, из которых в итоге, под землей 30 см подушка песка и 30 см лента. Ширина различна, указана в проекте фундамента.

Траншею копали трактором по разметке, сделанной белой краской из баллончика прямо по траве. Во время копки Алексей «отстреливал уровень, чтобы не перекопать или недокопать».

Небольшие погрешности устранялись лопатой. В траншею был уложен гидроизоляционный материал высокой плотности.

Проект фундамента предусматривал 30 см песчаной подушки, проливку и трамбовку виброплитой делали через каждые 10 см.

Алексей_$Участник FORUMHOUSE

После всех манипуляций погрешность по уровню получилась в пределах сантиметра на всю площадь.

На подушку разложили рубероид в два слоя

и выставили опалубку: продольные доски 150х40 мм, через каждые 60 см – поперчена 100*50 мм. Изнутри опалубку обшили полиэтиленом и укрепили шпильками 8 диаметра.

Арматуру 12 мм вязали в 2-4 ряда в зависимости от толщины ленты (400 — 650 мм). Снизу защитный слой составил 5 см, с других сторон 3-4 см. Через каждые 40 см – вертикальные перемычки арматурой 8 мм.

Алексей_$Участник FORUMHOUSE

Сращивал минимум по 50 см, вязка, где было необходимо, проводилась в разбежку.

Заливка бетона:

Фундамент накрыли полиэтиленом. Прошло немногим больше недели, внутреннюю часть опалубки разобрали и сделали гидроизоляцию.

Обратная засыпка: 10 см песка вдоль ленты, остальное сулинок – недосыпали 5 см ниже уровня верхней кромки ленты.

Чтобы снизить потери тепла в землю, пустоты утеплили ЭППС. Это часть комплексного утепления подфундаментного пространства: пустоты + лента снаружи + отмостка.

​Алексей_$Участник FORUMHOUSE

Дому пару лет придется перезимовать без отопления и влияние сил морозного пучения будет снижено.

Для каких строений подходят ленточные фундаменты и их достоинства

Если расчет ленточного фундамента выполнен правильно, он может являться надежным основанием для:

  • кирпичных и газобетонных домов;
  • домов из камня;
  • железобетонных строений средней тяжести;
  • бревенчатых домов.

Кроме того, данный тип фундамента может успешно использоваться для бань и гаражей, заборов и пристроек и т.д.

К достоинствам ленточных фундаментов следует отнести:

  • обеспечение возможности по обустройству подвалов;
  • способность выдерживать существенные нагрузки;
  • возможность обустройства перекрытий с использованием бетонных плит;
  • простота возведения и возможность выполнения работ своими силами.

Недостаток фундамента данного типа состоит в его относительно дороговизне. Однако он с лихвой перекрывается той надежностью, которую в состоянии обеспечить эта конструкция.
