Щитовой дом своими руками: пошаговая инструкция

Достоинства каркасно-щитовых домов в эксплуатации

До того, как мы начнем детальный разговор о преимуществах и перспективах возведения данных загородных домов, обратим внимание на их высокие эксплуатационные показатели:

  • Как уже упоминалось выше, основным достоинством таких сооружений является эффективная теплоизоляция.
  • Также отличие каркасно-щитовых домов заключается в том, что они довольно недороги в эксплуатации. Экономия проживания в таких жилищах проявляется в низких затратах на создание теплого микроклимата внутри.
  • Ко всему прочему, расходы на ремонт и поддержку отопительных магистралей также гораздо ниже, чем в других зданиях. А если речь идет о показателях температурного режима, то в данных зданиях проявляется еще одна привлекательная черта – постоянный уровень тепла. Температура в доме остается одинаковой на протяжении суток, несмотря на то, какая используется техника для отопления и какое топливо.

Возведение каркасно-щитового дачного дома

Достоинства в эксплуатации:

  • Быстрый и легкий монтаж.  Для полного строительства дома, начиная с фундамента и заканчивая финишной отделкой, потребуется около 3-4 недель. Данные сроки выглядят очень привлекательными для большинства покупателей. Такая скорость монтажа обеспечивается тщательными замерами и подгонкой всех конструктивных элементов еще на производстве, благодаря чему не нужно тратить время на различные расчеты во время возведения каркасно-щитового здания. В сущности, процесс строительства превращаются в банальную сборку конструктора с крупными деталями.
  • Низкая стоимость постройки. Сооружения, в строительстве которых использовались такие материалы, как брус, кирпич, пеноблок, отличаются от каркасно-щитовых домов высокой стоимостью. Именно поэтому каркасные сооружения замечательно подойдут тем, кто давно задумался о собственном жилище, но бюджет на строительство очень ограничен. Например, небольшой одноэтажный домик площадью в 25 квадратных метров обойдется покупателю не более чем в 380 тысяч р. Можно обойтись и дешевле, если использовать недорогие отделочные материалы. В любом случае, точную сумму можно узнать у компании-застройщика. А вот строение площадью в 100 квадратных метров обойдется в миллион р. В данном случае дороже всего будет стоить участок земли. Недорого обойдется и основание постройки, так как в большинстве случаев требуется упрощенный вариант фундамента.
  • Отсутствие усадки. Сразу после постройки каркасно-щитового здания можно начинать отделывать его, как внутри, так и снаружи, а затем можно спокойно перевозить вещи и заселяться. Возведение данных сооружений возможно в любое время года и практически при любых температурах.
  • Скорость прогрева. Большинство владельцев жилищ, построенных по каркасно-щитовым проектам домов, говорят о том, что скорость прогрева данных зданий очень высока, но они также быстро и охлаждаются. Правильно осуществленное утепление стен – это залог высокой скорости обогрева жилой площади. Если данные работы будут проводить неопытные люди или в процессе будут нарушены основные нормы, то существует возможность того, что владельцы только что построенного дома будут отапливать улицу.
  • Стойкость к бактериальному, грибковому и температурному воздействию. Каждый элемент, который используется в конструкции каркасно-щитового дома, обрабатывается специальными веществами еще во время производства, поэтому можно не опасаться того, что стены рано или поздно загниют, а то и станут пищей для огня.

Наряду с этим нужно сказать еще о нескольких полезных свойствах подобных зданий:

  • В процессе эксплуатации таких домов отчетливо видна польза от такого преимущества, как легкость. Каркасные сооружения почти не дают усадки на почву, а потому они не подвержены деформации составных компонентов и изменениям геометрических форм.
  • Каркасно-щитовая технология возведения обеспечивает постройку зданий, которые эффективно справляются с погодными факторами без повреждения целостности конструкции. Подобные строения замечательно сопротивляются с порывами ветра низкой и средней интенсивности, отлично сопротивляются сейсмическим воздействиям. Невзирая на то, что они конструктивно состоят из дерева, каркасно-щитовые дома демонстрируют высокие показатели прочности.
  • К преимуществам подобных сооружений следует отнести и их дизайн. Некоторые особенности щитовых панелей позволяют удачно расположить все необходимые в доме коммуникации и магистрали. Внутри этих панелей можно спрятать водопровод, газопровод, электросеть, отопительную магистраль, интернет кабель и т.д. Помимо этого, щиты обладают абсолютно ровной структурой, а потому отделочные работы можно проводить, минуя подготовительный этап.

Устройство пола в каркасном доме

При постройке каркасного дома не следует забывать и об укладке пола. Это достаточно важный технологический процесс. Начиная работать, в первую очередь на фундаментную основу нужно положить рубероид и покрыть его сверху специальной пропиткой: антисептиком. Закрепить рубероид можно с помощью анкерных болтов через равные промежутки длины (1,5-2 метра).

Вторым этапом идет расположение по всему периметру деревянного бруса сечением 150х50 мм. Далее нужно при помощи специального строительного уровня очень точно выставить углы. Допуск на перекос не должен превысить 10 мм. При строительстве каркасного дома своими руками рекомендуем Вам использовать одни и те же материалы для изготовления стен, пола и несущих конструкций во избежание последующего перекоса.

Черновой пол настилают из необработанной доски, так как это самый доступный из дешевых материалов. После установки лаг (между которыми стелиться утеплитель) сверху настилают доски. После того, как укладка пола завершена — смело приступайте к строительству стен.

  1. Балка перекрытия

2. Черновой брусок

3. Доски чернового пола

4. Настил водонепроницаемый

5. Засыпки из стружек или опилок

6. Заливка известковым молочком «текстом»

7. Доски чистового пола

Установка стен, крыши и окон

При строительстве дома собирать каркас необходимо на сухой и ровной поверхности, иначе стены вашего дома со временем перекосятся. Для сборки каркаса стен принято использовать вертикальные доски одинакового размера. По их длине можно определять высоту вашего строящегося дома.

При желании сэкономить на материале — выбирайте высоту стен не менее 2400 мм. В помещениях с такой высотой испытываешь дискомфорт, создается такое впечатление, что потолок буквально давит на вас. А вот при устройстве потолка на втором этаже, который будет соответствовать наклону кровли, существенно можно сэкономить на основном материале. В результате работы вы получите помещение мансардного типа, которое при желании можно очень стильно оформить. После сборки основного каркаса и каркаса стен, можно приступать к основной обшивке дома.

При окончательном расчете количества, а также ширины секций стен вы должны учесть все возможные механические нагрузки на пол строения. Балки обычно устанавливают с шагом от 30 см до 60 см. Выбор ширины досок подбирается в соответствии с отделочным материалом. При обшивке сайдингом нужно расстояние (20-30 см) из-за пластичности данного материала и невозможности его выдерживать несущественную нагрузку. При этом если вы будете обшивать листами ДСП, то расстояние можно будет увеличить до 35-60 см.

При установке окон (https://domsdelat.ru/okna_i_dveri/ustanovka-okon-v-karkasnom-dome.html) при строительстве каркасного дома своими руками необходимо соблюдение точных строительных норм. Во-первых, площадь окна должна занимать 18% от всей площади стены. Во-вторых, в доме, где вы планируете проживать только весенне-летний период, будет достаточно рам с одинарным остеклением. При проживании круглый год используйте рамы с двойным, а лучше тройным остеклением.

Заключительным этапом строительства является устройство и монтаж каркасной крыши. Помимо внешней красоты, на крышу ложится роль распределения существенных внешних нагрузок. Вот основные элементы несущей крыши – стропила и стропильные ноги, они подразделяются на висячие и наклонные, диагональные связи, коньковый прогон. При строительстве каркасного дома своими руками вы рано или поздно задумаетесь о материале для кровли. В настоящее время на строительных рынках представлен широкий ассортимент необходимых материалов.

Подведем итог: строительство каркасного дома своими руками — не простое дело! Главное правило – при сборе конструкции строго следуйте строительным нормам и установленным правилам. И тогда ваш каркасный дом будет радовать вас и ваших потомков.

Разновидности щитовых жилых домов

Деревянные сооружения. Постройка практически полностью собирается исключительно из пиломатериалов. Стоимость возведения коробки здания предельно доступна. С древесиной намного проще работать, для распиловки пиломатериалов не требуется специальное оборудование, достаточно стандартной ножовки, которая у многих имеется в хозяйстве. Для скрепления отдельных деревянных элементов из инструментов и расходных материалов достаточно иметь молоток, набор отверток, гвозди, саморезы и шурупы. Но все деревянные элементы требуют дополнительной обработки специальными защитными средствами против возгорания, влаги, грызунов и прочих вредителей.

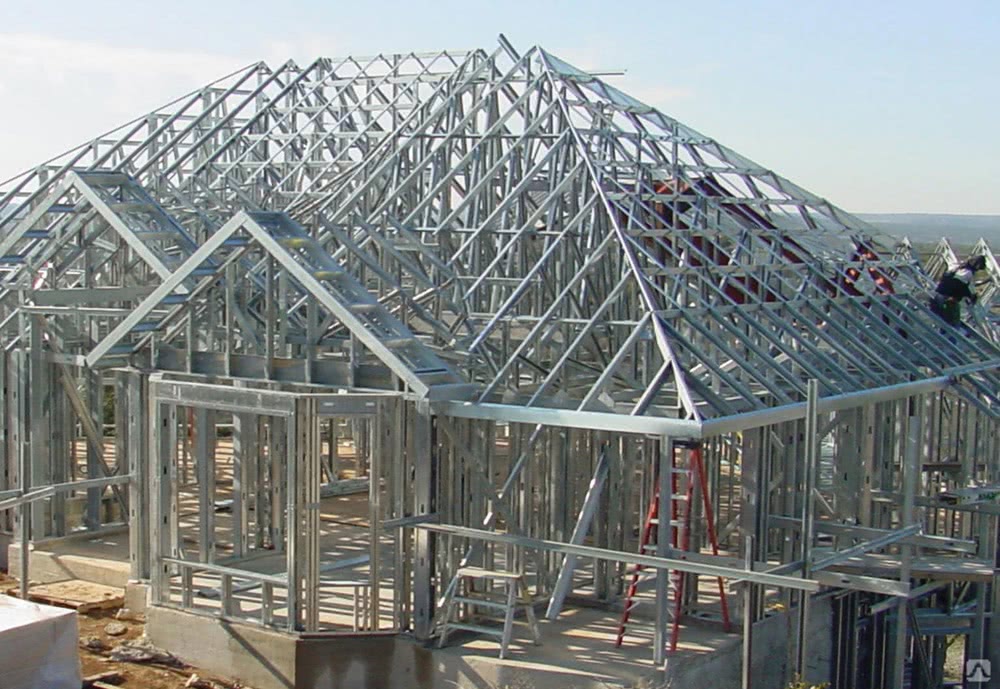

Со стальным каркасом. В данном случае для сборки каркаса используются не деревянные бруски различного сечения, а металлические уголки и стальные профилированные трубы (сечение квадратное). Для сборки металлического каркаса уже необходимо иметь сварочный аппарат и навыки работы с ним. Как правило, металлические конструкции более прочные и долговечные, пожаробезопасные, не интересны грызунам, но и их стоимость в разы больше деревянных аналогов.

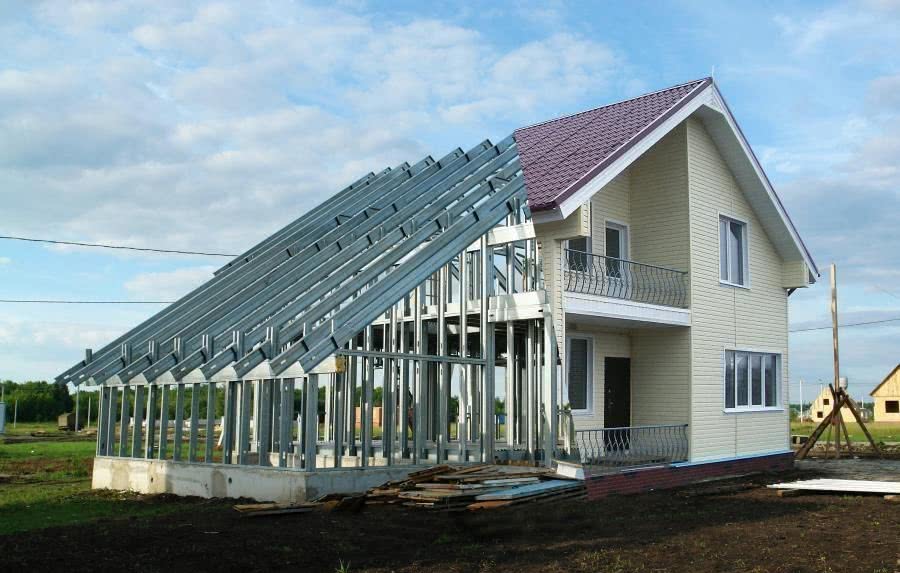

Сооружения из ЛСТК. Для возведения различных построек используют легкие металлические конструкции, отличающиеся повышенной прочностью. ЛСТК профиль прекрасно справляется с негативными воздействиями природной среды, не требует обработки дополнительными защитными составами, а его срок службы составляет более 200 лет. Работать с таким стройматериалом также достаточно легко, достаточно иметь под рукой ножовку по металлу. Скрепление двух отдельных профилей осуществляется саморезами. Качество, надежность и долговечность такого каркаса несравнимо с деревянным, но и стоимость конструкции соответствующая.

Составляющие щитовой конструкции

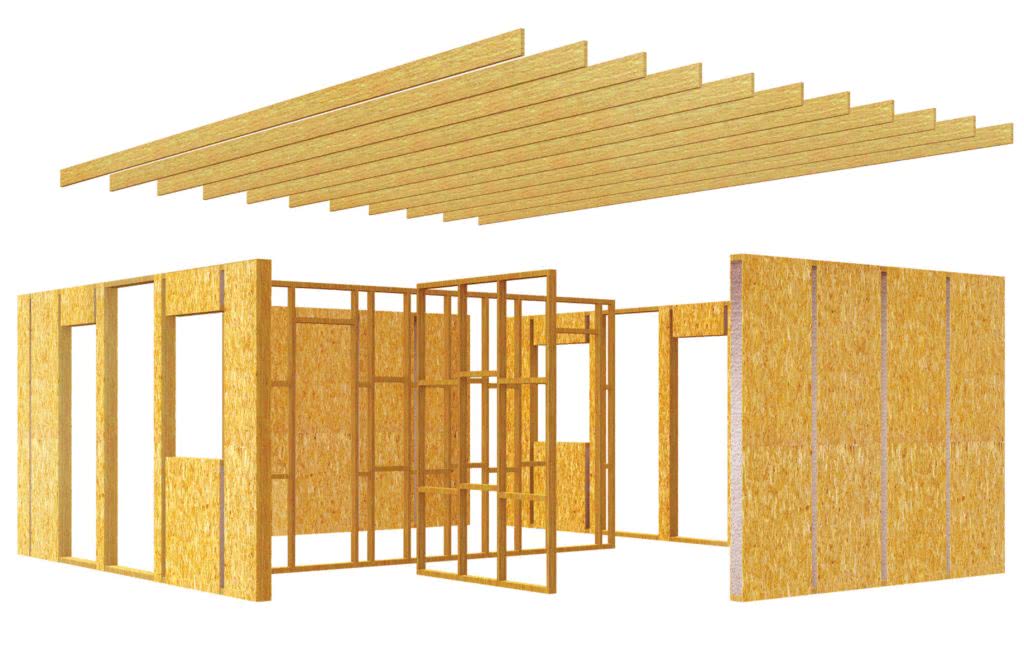

Щитовой дом по способу возведения конструкции можно сравнивать с железобетонным панельным зданием. Это такой же принцип сборки, какой применяется при строительстве многоквартирных домов из стандартных бетонных плит. Разница только в структуре самих панелей.

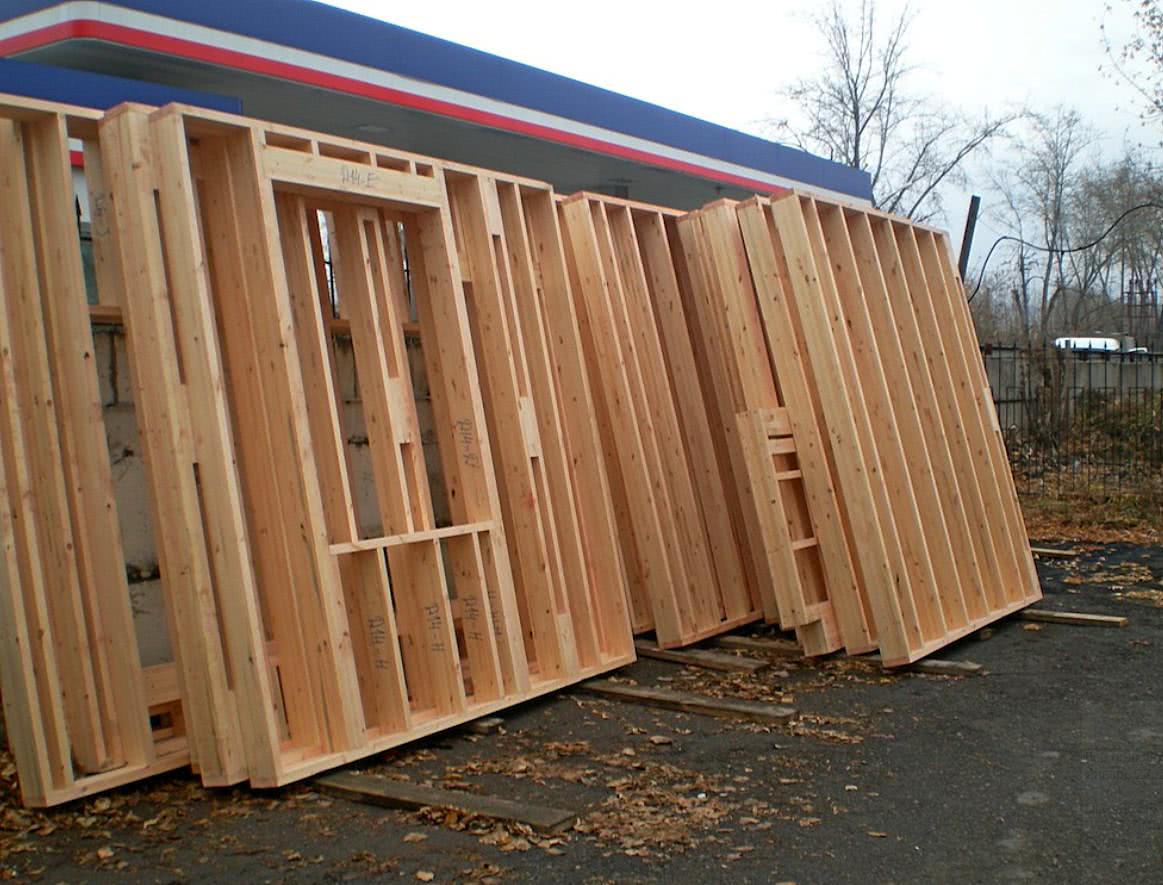

Щитовые панели изготавливают из древесины и утеплительного материала, а железобетонные плиты из бетона и стальных армирующих прутов. Главная особенность данной технологии домостроения заключается именно в быстрой сборке конструкций с помощью соединения крупногабаритных панелей между собой.

Многие частные застройщики перед тем, как заказывать строительный проект, интересуются, из чего же состоит щитовая панель, способна ли она обеспечить комфортные условия проживания в собранном доме.

Каркасная основа

Каркас – это жесткость конструкции. Его собирают из строительной доски сечением 45х145 мм. При этом пиломатериал предварительно высушивают, его влажность должна составлять не более 16%, и обрабатывают антисептиком, предупреждающим гниение.

Если разбирать конструкцию каркаса, то она напоминает прямоугольную рамку с ребрами жесткости внутри. Вертикальные стойки каркаса в зависимости от размеров и этажности будущего здания, ширины используемых щитов устанавливают с определенным шагом, но не более 60-ти см. Чем больше предполагаются вертикальные нагрузки, тем шаг меньше. Например, для небольшого одноэтажного дома данный параметр может быть максимальным – 60 см, в для двухэтажного здания такой же площади шаг уже должен составлять не более 40 см.

Из чего еще состоит щитовой жилой дом, рассмотрим далее.

Теплоизоляционный материал

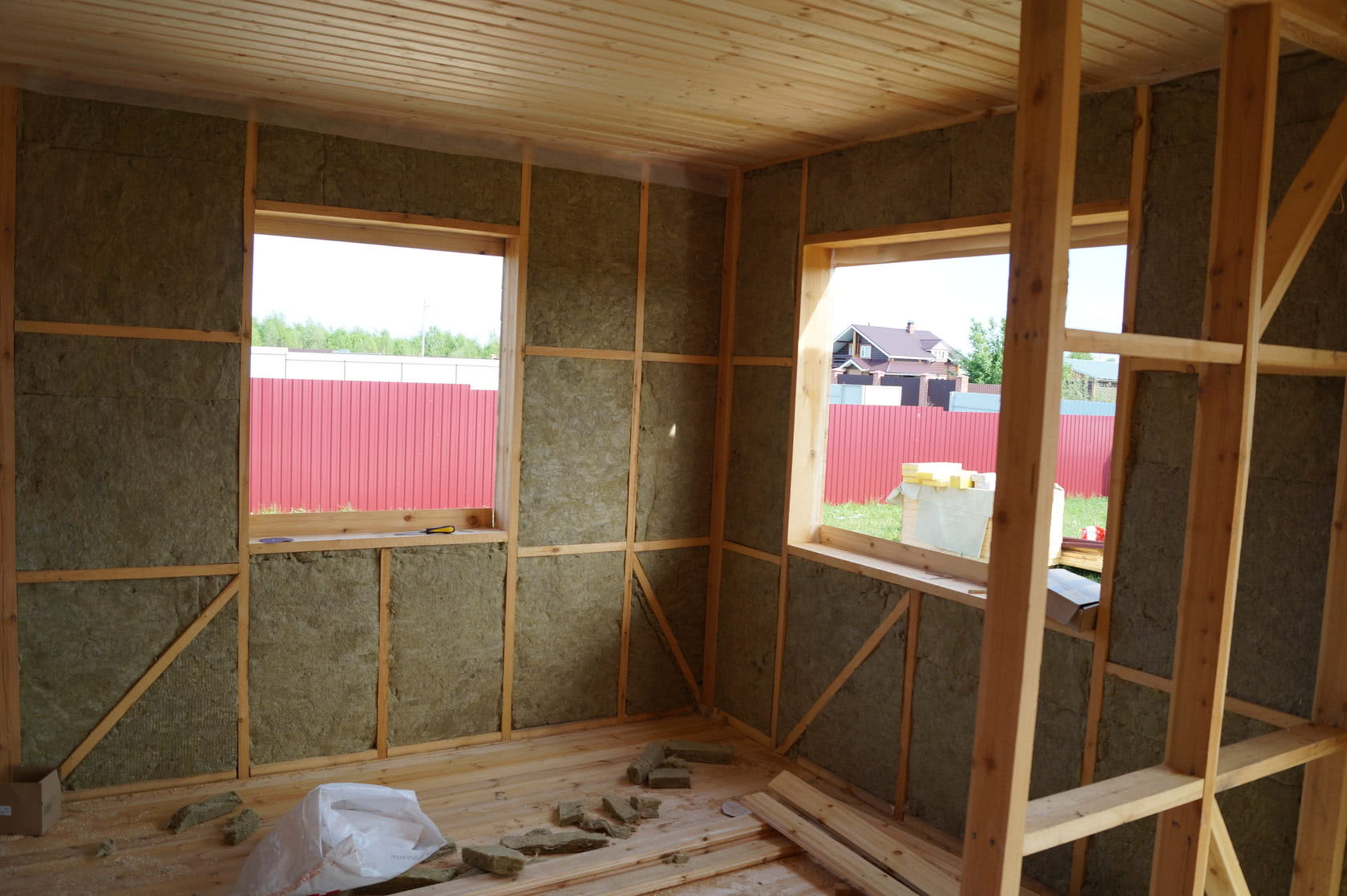

В щитовые строительные конструкции обязательно входит теплоизоляция. Чаще всего для этого используют пожаробезопасную базальтовую плиту, толщина которой составляет 15 см.

Ветрозащита

Без этого защитного элемента в частном домостроении также не обойтись. Это специальная пленка, которую фиксируют на стены здания с внешней стороны. Она защищает теплоизоляционный материал от негативного воздействия влаги, а помещения от проникновения сквозняков.

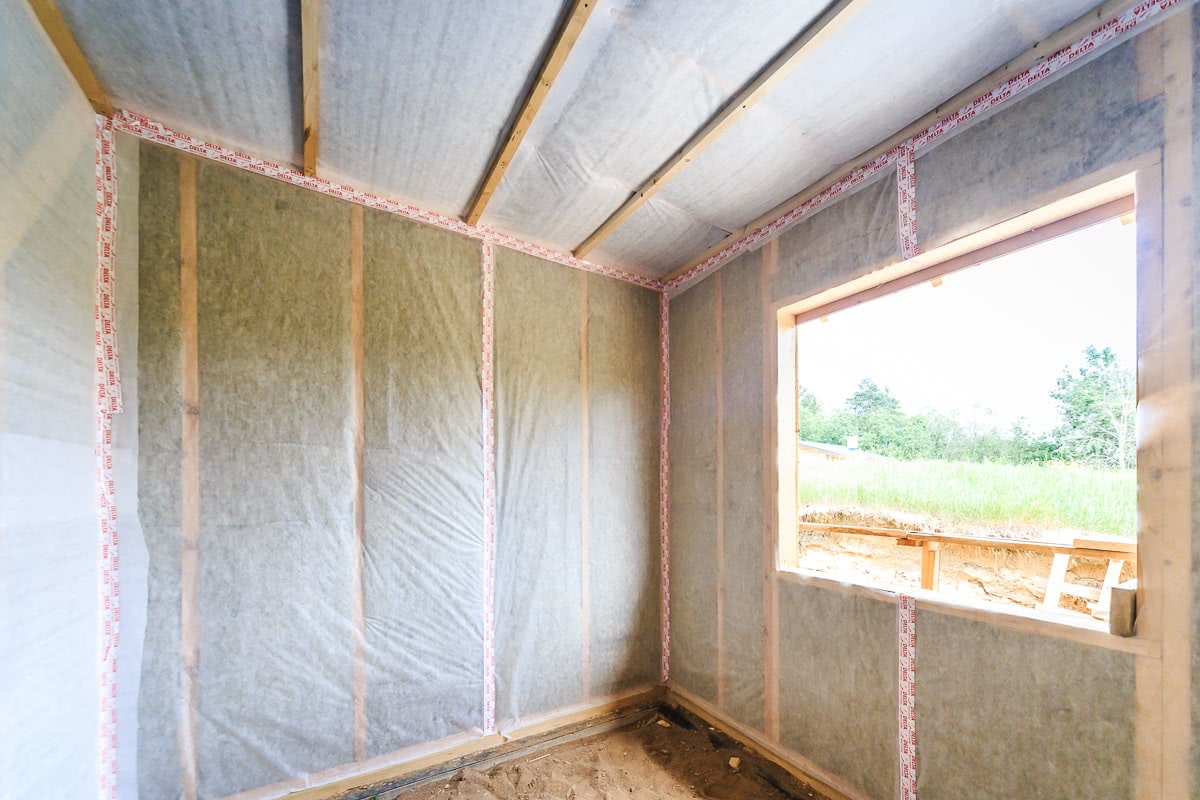

Слой пароизоляции также защищает утеплитель от влаги только со стороны помещения.

Обшивочное покрытие

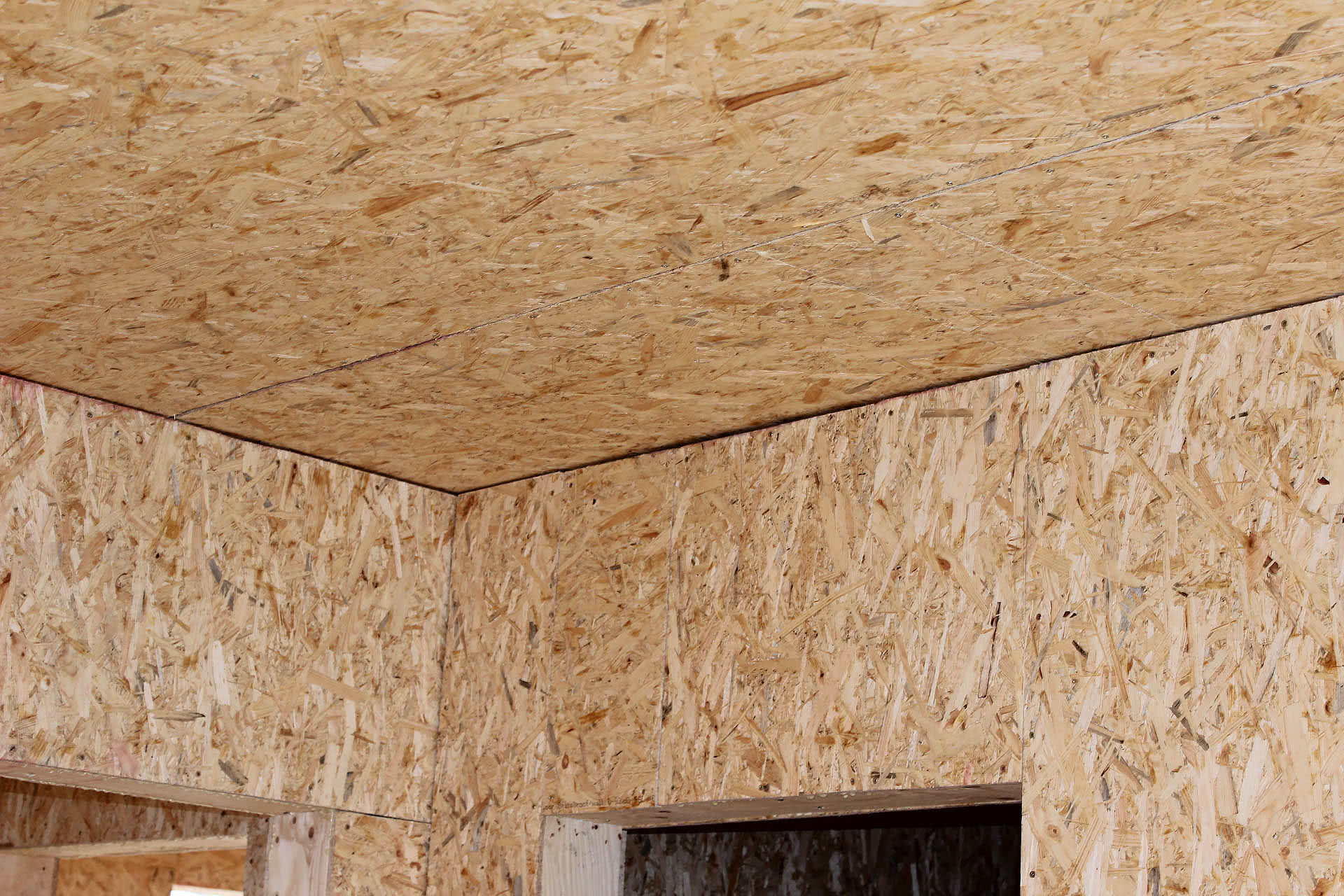

В качестве внутреннего обшивочного материала используют ОСБ плиты толщиной 10 мм. Ими обшивают щитовые стены непосредственно по слою пароизоляции.

С наружной стороны стены также обшивают ОСБ плитами 10 мм. Но только предварительно делают обрешетку для создания между обшивочным материалом и ветрозащитой вентиляционного зазора. Таким образом, открывается путь для выхода паров влаги, собравшихся внутри стены, наружу.

Подготовительные работы и разметка

Проектирование в качестве подготовительных работ может быть осуществлено самостоятельно. Если есть инженерные и архитектурные навыки, то это вполне возможно. Но есть вариант приобрести готовый проект.

Более конкретно подготовительные работы подразумевают:

  • Зачистку территории. Место под будущее строительство должно быть стерильным и полностью очищенным от мусора, посадок или черновых строений.
  • Логистику. Необходимо организовать возможность подвоза стройматериалов и инструмента и вывоз мусора.
  • Выравнивание. Для проведения разметки участка его необходимо выровнять. К тому же строительство на «волнистом» участке недопустимо.
  • Место складирования. Лучше всего наложить деревянные поддоны и сделать крытый навес.

Особенности

В отличие от обычного сборного сооружения каркасно-щитовой дом своими руками делается из панелей крупных размеров. Элементы продаются в специализированных строительных организациях, выпускающих их с учетом пожеланий клиента (по индивидуальному заказу).

Наиболее трудоемкая часть монтажных работ осуществляется на производственных площадях предприятия-изготовителя.

Общий порядок сборки

Перед самостоятельным изготовлением каркасно-щитового дома человек должен приготовить чертеж, в котором подробно прорисовываются все элементы.

Согласно готовому эскизу составляется общий план сборки, включающий следующие пункты:

  • обустройство нижней обвязки из деревянных брусьев, обработанных антисептиком (они укладываются на заранее залитый фундамент со слоем гидроизоляции);
  • надежное скрепление брусков анкерными болтами, установка готовых к сборке щитов;
  • сшивание щитовых заготовок еще одной обвязкой, на которой впоследствии устраивается чердачное перекрытие с кровлей.

Воспользовавшись готовыми щитами, любой хозяин сможет построить себе небольшой одноэтажный домик, не уступающий по прочности брусовым конструкциям.

Перед началом работ следует научиться различать такие элементы каркасно-щитовых панелей, как внутренние, наружные и глухие, а также оконные и дверные. Каждая из ячеек сборной конструкции выполняется в виде цельного стенного модуля шириной порядка 60–120 см и высотой от основания пола до перекрытия.

Для изготовления панелей используются бруски, обшитые плитами с размещенным между ними слоем утеплительного материала (обычно используется минеральный войлок). По этой причине дополнительно утеплять щитовой дом не требуется.

Плюсы и минусы

К числу несомненных преимуществ возведения панельно-щитовых домов можно отнести:

  • возможность применения облегченного ленточного фундамента;
  • сокращение сроков строительства щитового домика.

  • полное отсутствие усадки, исключающее проседание и перекосы стен здания;
  • сравнительная дешевизна щитовых панелей;
  • возможность обходиться без привлечения тяжелой строительной техники;
  • экологическая чистота применяемых материалов.

Следует отметить наличие в щитовых заготовках свободных полостей, позволяющих упрятать в них прокладываемые линии коммуникации.

У каркасных сооружений имеются свои недостатки, основным из которых является невозможность возведения высотных строений (типовые проекты ограничиваются обычно двумя этажами). При необходимости построить дом большей этажности придется упрочнять фундамент и принимать дополнительные меры усиления.

https://youtube.com/watch?v=SdXCaYJrsHw

Стоимость сборно-щитового дома

Если вы планируете сэкономить на строительстве сборно-щитового дома. Необходимо определиться, из каких показателей формируется стоимость:

  • Фундамент. Стоимость дома будет больше, если заказчик хочет видеть в доме 2-3 этажа и подвальное помещение.
  • Сложность проекта. Определяется степенью проработки, где включены все коммуникации, материалы, виды работ.
  • Качество утеплителя и толщина кровельных материалов.
  • Материалы для чистовой наружной и внутренней отделки.
  • Стоимость окон, дверей и межкомнатных перегородок.
  • Площадь каркасного дома.
  • Стоимость работ строительной бригады.

Проще будет приобрести участок с уже готовым каркасным домом. В среднем покупателю удается сэкономить 10-20% от суммы, которую бы он потратил на самостоятельное строительство сборно-щитового дома. Покупка готового каркасно-щитового дома выгодна тем, что нет необходимости ждать завершения процесса строительства – сразу после оплаты вы можете заселяться в свое новое жилище. Недостаток – придется выбирать из типовых планировок, которые не отличаются индивидуальностью и архитектурными изысками.

Цены на готовые каркасные дома варьируются в зависимости от удаленности объекта до ближайшего крупного населенного пункта. Если необходимо будет транспортировать детали на большое расстояние – выбирайте легкие и компактные материалы, так получится сэкономить на услугах транспортировки.

Дешевле будет стоить небольшая летняя конструкция для загородного отдыха в летний сезон. Если вы планируете построить каркасный дом для постоянного проживания, готовьтесь заплатить сумму в несколько раз выше. В сезонных домах можно сэкономить на организации отопления.

Мы рассмотрели технологию строительства сборно-щитового дома на дачном участке из готовых заводских панелей. Такие конструкции практически не имеют недостатков, легко возводятся даже непрофессиональными строителями. Устойчивы к повышенным нагрузкам и отлично сохраняют тепло внутри, за счет своих плюсов каркасно-щитовые дома плотно вошли в наш быт. Все больше дачников отдают предпочтение именно таким конструкциям.

Этапы строительства

Пошаговая инструкция каркасно-щитового дома предполагает выполнение работ за несколько последовательных этапов. Каждый из них следует рассмотреть подробнее.

Обустройство пола

После того как щитовые заготовки завезены на стройку – можно приступать к возведению ленточного фундамента для дома. После схватывания раствора (примерно через неделю после заливки) поверх настилается слой гидроизоляции из рубероида, а затем монтируется основание пола.

В качестве лаг для настилки полового покрытия используются брусья сечением порядка 40 х 50 мм. При их монтаже необходимо придерживаться правил:

  • для фиксации лаг в брусьях нижней обвязки выбираются пазы требуемого размера;
  • расстояние между ними не должно превышать установленной для таких конструкций нормы в 50 см;
  • при монтаже обязательно применение уровня, посредством которого бруски выравниваются в горизонтальной плоскости.

Поверх брусьев, уложенных и надежно закрепленных в пазах, обустраивается черновой пол с покрытием из досок.

Сборка стен

При строительстве каркасно-щитового дома стены возводятся с угла здания.

Последовательность проводимых при сборке операций:

  • Устанавливаются вертикальные брусья каркаса, надежно закрепляемые в пазах нижней обвязки.
  • К ним последовательно крепятся панели (щиты), подпираемые прочной доской длиной примерно 3 метра.

В качестве изолятора может применяться силиконовый наполнитель или обычная монтажная пена.

Монтаж кровли

По завершении установки стенных щитов сверху по всему периметру они сшиваются специальным брусом, образующим прочную обвязку. После того как она будет готова – можно приступать к монтажу кровли. Сначала потребуется изготовить стропила, которые предпочтительнее сделать из бруса сечением 120 х 50 мм. Готовые стропильные ноги с одной стороны крепятся в пазах верхней обвязки, а с другой – прочно соединяются в районе конька.

Поверх системы стропил делается обрешетка, на которую впоследствии укладывается кровельное покрытие.

Шифер и натуральное черепичное покрытие считаются тяжелыми материалами, существенно увеличивающими нагрузку на щитовые стены и фундамент. В качестве их заменителя допускается применять битумную черепицу, более трудоемкую в обустройстве и стоящую несколько дороже других материалов.

Особенности конструкции и эксплуатации

Каркас в домах этого типа находится внутри стеновой сэндвич-панели. Фундамент для каркасно-щитового дома может быть любым, как ленточным, так и свайным. Ввод дома, построенного по каркасно-щитового технологии, в эксплуатацию вводится без выдержки на усадку. Это объясняется особенностями строительного материала для стен. Обживать его можно сразу после сдачи.

Отсутствие усадки постройки влияет на способ фиксации рам в оконных проёмах, они вплотную примыкают к оконному проёму, что неприемлемо в кирпичных и бревенчатых постройках.

Тип сборки каркасно-щитовых домов схож со строительством блочных городских пятиэтажек, но материалы разительно отличаются по своим характеристикам и качеству. Плиты для каркасно-щитового строительства состоят из:

  • Каркаса. Он собирается из досок, обработанных антисептиком, их размер – 45 на 145 мм, влажность – 14-16%.
  • Утеплителя. Чаще всего используется базальтовая вата.
  • С наружной стороны каркаса панели крепится ветрозащитная плёнка. Это необходимо для предотвращения намокания утеплителя из-за задержки пара внутри. Этот материал защищает дом от продувания стен ветром.
  • С внутренней стороны устанавливается пароизоляционная плёнка. Она защищает утеплитель от проникновения тёплого воздуха изнутри помещения, что могло бы привести к образованию конденсата.
  • Для внутренней и наружной обшивки используются листы OSB 10-12 мм толщиной.
  • Между внешним слоем панели и ветрозащитной плёнкой, с помощью реек, формируется, вентиляционный зазор.

Утепление стен, пола и потолка может отличаться по толщине. Чем толще слой утеплителя, тем лучше теплоизоляция. Но какой бы хорошей она не была, дом придётся протапливать и обогревать в зимнее время и в межсезонье. Стоимость обогрева напрямую зависит от топлива и площади постройки:

  • Газ – самый бюджетный вариант.
  • Дрова – экологичное, но дорогое сырьё.
  • Пеллеты при использовании в котлах с системой вторичного дожига дают высокий КПД.
  • Электричество – самое доступное топливо, но и самое дорогое.

Для установки печного отопления следует максимально защитить стены и деревянный пол от перегрева жестяными листами, керамической плиткой или другими жаростойкими материалами. Стоимость готовой дровяной печи невысока, если сравнивать её с кладкой русской печи.

Чаще для обогрева такого жилья используются более современные технологии:

  1. Автономная отопительная система с газовым нагревателем теплоносителя.
  2. Инфракрасный тёплый пол с программируемым тепловым реле.
  3. Электрические навесные и встраиваемые в пол конвекторы.
  4. Пеллетный нагревательный одноконтурный или двухконтурный котёл.

При недоступности газа, большинство владельцев небольших помещений прибегает к самому простому способу отопления в каркасно-щитовых домах, используя разнообразные нагревательные электроприборы. Стоимость отопления большого дома можно снизить за счёт комбинированного отопления, использования пеллетного котла и электроприборов.

Каркасно-щитовой дом, независимо от его размеров, может быть таким же благоустроенным, как городская квартира. Если он находится в черте города, то он может быть подключён к городским коммуникационным сетям. На удалённых от города участках, в загородных домах используются автономные водопроводы и отопительные системы.

Фундамент для дома – основа основ

Крепкий фундамент – залог прочного и долговечного дома. Для каркасных построек обычно возводят фундамент одного из видов:

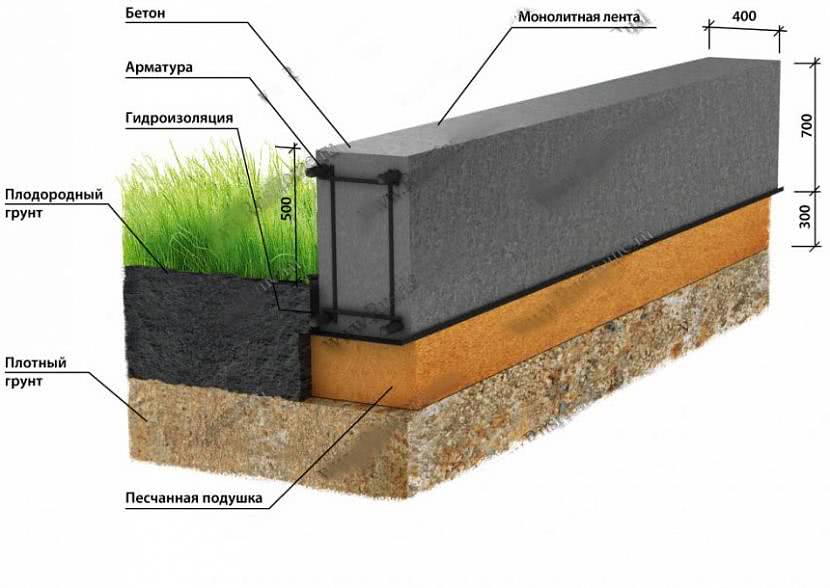

  • мелкозаглубленный ленточный;
  • свайно-винтовой.

В первом случае сначала будут проводиться земляные работы, чтобы было куда заливать фундамент, затем делается опалубка и в ней выкладывается армирующий каркас.

Второй этап – заливка бетона. Технологически правильно сделать это за один прием, но иногда допускается и послойная заливка. По мере затвердевания опалубка снимается – фундамент должен набрать прочность в течение 30 дней. После этого проводят гидроизоляционные работы, и начинается сборка нижней обвязки.

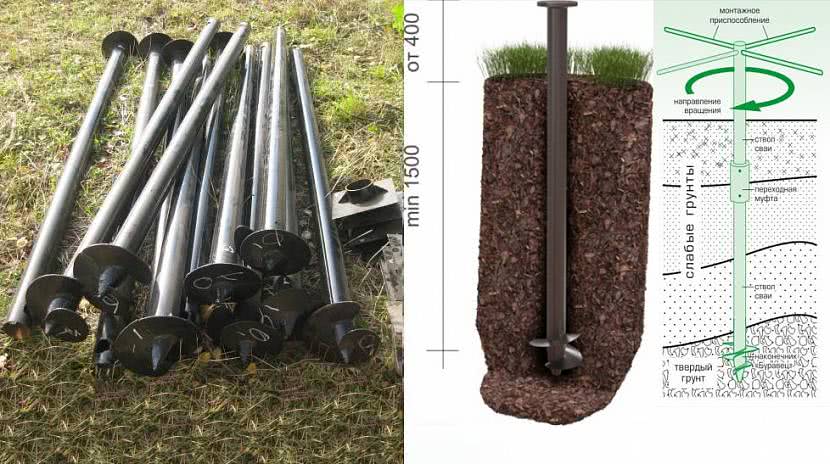

Свайный фундамент, в свою очередь считается одним из самых бюджетных и быстровозводимых.

Свая представляет собой толстую металлическую трубу, конец которой снабжен винтовой лопастью. Закручиваются в землю они с привлечением специальной техники. Есть некоторые виды забивных свай, но используют их редко.
