Соединение электрических проводов

Классификация клеммников

Сразу надо оговориться, что этот соединительный элемент сегодня применяется во всех видах электромонтажных работ. Поэтому производители предлагают достаточно широкий их ассортимент. К примеру, на рынке можно приобрести небольших размеров соединители, которые предназначаются для стыковки одной пары или системы пар одновременно.

По способу монтажа клеммники разделяются на:

• соединители для отдельных проводов;
• для плат, которые используются в электронике;
• так называемые DIN-рейки;
• устанавливаемые около кросс-модулей.

Дополним, что эти элементы делятся также по количеству рядов в одном соединительном блоке и по тому, как происходит зажим провода. Здесь или прямой зажим, или угловой.

Клеммник, установленный на DIN-рейкуИсточник www.elektrikaup.ee

Теперь классификация по конструктивному устройству:

Винтовые. Здесь все просто – именно винт и является главным прижимным элементом, который сжимает провод между двумя металлическими шайбами.

Разъемные. В конструкции этих элементов присутствует пружина. Она зажимает вставленный провод, когда ее поддавливает рычажок. Последний при опускании сдавливает жилу кабеля, при поднятии отпускает. Удобный вариант, потому что сам процесс установки очень прост.

Клеммники для распачных коробок. Их прямо монтируют в распредкоробку. Способ крепления проводов или винтовой, или пружинный.

С предохранителем. Здесь в конструкцию прибора вставлен предохранитель, который защищает сеть от перенапряжения. Надо отметить, что эти приборы имеют большие габаритные размеры по сравнению с другими видами.

Клеммные колодки для соединения проводов. Удобный вариант, потому что с их помощью можно соединять несколько проводов из разных материалов с разным сечением. При этом жилы разных проводов не контактируют друг с другом

Единственное, на что необходимо обратить внимание, на номинальный ток, который через себя могут пропустить эти клеммники.

Ножевые, они же обжимные. Обычно их устанавливают в силовых сетях, где используются провода сечением до 2,5 мм

А напряжение не должно превышать 5 кВ.

Клеммник внутри распаячной коробкиИсточник i.pinimg.com

Можно ли соединять провода скруткой?

Традиционная «скрутка» упорно не выходит из употребления, несмотря на то, что сейчас в продаже появилось множество недорогих приспособлений, с помощью которых соединение можно сделать надежным и безопасным. Кроме того, соединители проводов удобны в использовании и выглядят эстетичнее перемотанного изолентой сплетения проводов. У «скрутки» есть и еще один существенный недостаток: объективно ее нельзя назвать ни разъемным, ни неразъемным соединением. «Скрутка» не обладает прочностью и стабильностью последнего и, в то же время, при неоднократном разъединении концы проводов портятся, что не позволяет назвать ее полноценным разъемным соединением.

Колпачки для скрутки

Существует большое количество разновидностей колпачков или, как их еще называют СИЗ (соединительные изолирующие зажимы), каждый из которых представляет собой подобие пластикового стакана с вмонтированной стальной прижимной пружиной для обеспечения надежности соединения

При выборе важно учитывать следующие характеристики СИЗ:

• на соединение многожильных или одножильных проводов рассчитан колпачок,
• есть ли наполнение, предотвращающее процесс окисления (специальный гель, паста или смазка),
• на какой суммарный диаметр соединяемых проводов рассчитан СИЗ (указано на корпусе колпачка).

Общие указания по монтажу

Клеммные зажимы «Ваго» широко применяются по всему миру и доказали свою эффективность. Однако необходимо соблюдать некоторые простые рекомендации при их монтаже:

• Суммарная нагрузка всех линий, подключаемых к одной клемме, не должна превышать её номинальный ток. Желательно всегда выбирать клемму с запасом по току.
• Учитывайте паспортные данные изделия — максимальное напряжение, диапазон сечений жил проводов и их тип.
• Монтаж клемм должен выполняться только в распределительных (монтажных коробках).
• Распределительные коробки должны располагаться в доступном для ревизии месте.
• Всегда оставляйте запас проводов, достаточный для повторного монтажа.
• При зачистке концов проводов используете специальные метки, нанесённые на корпусе клемм. Ровно зачищенные провода позволят правильно выполнить их установку в зажимах.
• При монтаже алюминиевых проводов используйте специальную пасту, исключающую окисление алюминия.
• Для контроля напряжения на смонтированных клеммах подключайте измерительный прибор к специально предназначенным отверстиям в корпусах зажимов.

Более 35 лет электромонтажники во всем мире применяют зажимы «Ваго». Отзывы довольных пользователей о применении этих изделий говорят сами за себя.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Виды клемм для соединения проводов

Муфтовый фиксатор для проводов

Перед тем как соединить провода при монтаже следует запастись специальными клеммами, посредством которых удается налаживать контакт без применения вспомогательного оборудования. Обойтись без паяльника и сварочного аппарата позволяют следующие виды контактных соединителей для электрических проводов:

• муфтовые фиксаторы;
• колодочные и самозажимные клеммы;
• ножевые контакторы;
• винтовые и пружинные разъемы.

Каждая их этих разновидностей нуждается в особом рассмотрении.

Муфтовые фиксаторы

Этот вид соединителей для проводов рассчитан на монтаж электрических шин сечением порядка 0,25-16,78 мм квадратных. Он изготавливается в виде полой металлической гильзы, фиксирующей жилы путем их силового обжима. Другой вариант муфтового фиксатора предполагает сочленение проводов за счет организации болтового соединения. Обычно этот вид соединителей применяют для одножильных обжимных проводников: качество и надежность крепления многожильного кабеля в этом случае резко падает, так как отдельные проволочки расходятся под сильным давлением на них.

Клеммы на пластиковых колодках

Клеммы в пластиковых колодках

Еще один очень удобный способ фиксации проводных изделий – использование специальных клемм, размещенных на прочных продолговатых пластиковых колодках. От обычных клеммных соединителей они отличаются тем, что гарантируют равномерный прижим по всей площади контакта. Особенностью их конструкции является наличие на прижимной поверхности особой выемки, ограничивающей давление на коммутируемую жилу проводника.

Такие клеммы годятся для любых проводников. Для образования надежного сочленения потребуется зачистить концы соединяемых жил от изоляции и поместить в зазор, образованный контактной и прижимной пластинами. Эти изделия оснащаются крышкой из прозрачного пластика, которая при желании легко снимается.

Самозажимные клеммы

Разъемы для проводников этого типа отличаются удобством и простотой налаживания контакта. Для этого достаточно вставить конец жилы в отверстие и утопить его до упора, после чего он автоматически фиксируется встроенным зажимом. Благодаря качественному материалу клеммы прижимное усилие со временем не ослабевает и гарантирует долгую эксплуатацию установившегося контакта.

Колодки винтовые

Винтовые клеммные колодки

Зажимы этого класса являются разновидностью муфтовых соединителей; они также выполняются в виде гильзы, но со скругленным донышком овальной формы. В ее верхней части имеется отверстие под винтовой зажим, а сам корпус изделия помещен в изолятор из капрона. Для вкручивания и ослабления винтов в теле изоляции предусмотрены сквозные каналы.

Эти изделия подразделяются на одиночные и групповые контакторы, рассчитанные на разное число сопряжений. Первые выполняются в виде отдельного контактного разъема, соединяющего одножильные проводники, а вторые – как мультисоединители. С их помощью допускается коммутировать проводники с сечением жилы до 25-ти мм квадратных.

Пружинные клеммные колодки

Типичные представители соединителей этого класса – клеммы или колодки от фирмы «WAGO». Коннекторы для проводов под таким названием выпускаются в следующих двух исполнениях:

• PUSH WIRE – одноразовые неразъемные образцы;
• CAGE CLAMP – соединители многоразовые.

Многоразовые соединители оснащены специальным рычажком, позволяющим легко освобождать концы жил кабеля. Корпуса таких изделий изготавливаются на основе полиамида или поликарбоната, устойчивых к колебаниям температуры и к агрессивным средам. Сами металлические коннекторы выполнены из луженой меди, улучшающей качество контакта, снижающей сопротивление перехода и улучшающей антикоррозийную защиту.

Колодки ножевые

Клемма ножевая

Разъемные соединители этого типа применяются в практике электромонтажа не так часто. Они обычно используются при организации цепей зануления или заземления трехжильного кабеля, а также при монтаже неразрывных токопроводящих линий. Иногда к ним прибегают при оформлении ответвлений в линейных трассах методом врезки.

Соединители ножевого типа нередко применяются для коммутации проводных линий в аудиотехнике. Известно два типа изделий этого класса: одноразового и многоразового использования. К первым относятся хорошо известные колодки фирмы «Scotchlok» от компании 3М.

Изделия укомплектовываются специальным приспособлением, при использовании которого несколько жил вставляются в контакт путем простого надавливания. Отличительной особенностью и преимуществом этих контакторов является возможность обходиться при проведении операций подсоединения без зачистки концов от изоляции.

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

• зачистить изоляцию на 4 см;
• раскрутить проводники на 2 см;
• соединить до стыка незакрученных жил;
• закручиваются провода только пальцами;
• затянуть скрутку можно при помощи плоскогубцев;
• оголенные провода изолируются специальной лентой или термоусадочной трубкой.

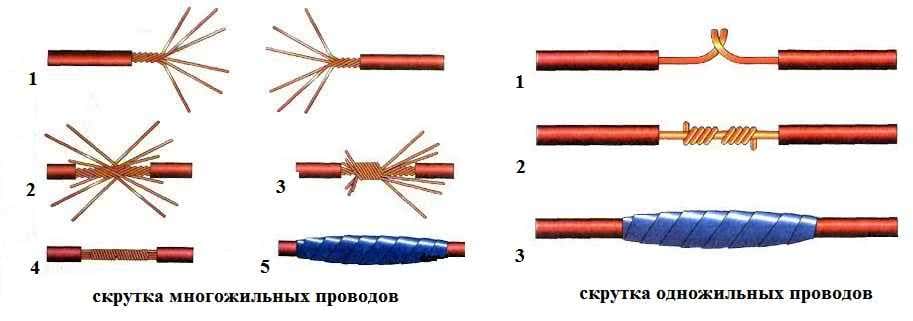

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

• обесточить дом или квартиру;
• очистить проводки от изоляции на 4 см и более;
• раскрутить проводки на 2 см;
• соединить до стыка нераскрученные провода;
• закрутить жилы пальцами;
• затянуть скрутку плоскогубцами;
• заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Скрутка проводов и их изоляция

Проводники зачищаются, скручиваются и изолируются. Этот метод достаточно старый.

Плюсы:

• простые электромонтажные работы;
• минимум затрат.

Минусы:

• ненадежное соединение;
• медные и алюминиевые жилы соединять таким способом нельзя.

Использование зажима «Орех»

Чтобы соединить провода этим способом, нужно осуществить их зачистку на концах. Затем жилы фиксируются в пластине, и на них надевается карболитовая оболочка.

Плюсы:

• зажим недорогой;
• простой монтаж;
• отличная изоляция;
• возможность соединения проводов из меди и алюминия.

Минусы:

• стоит время от времени подтягивать винты;
• изделие не устанавливается в распределительной коробке, вследствие своей громоздкости.

Соединение с использованием болта

При помощи болта соединение проводов является достаточно надежным. На болт накручивается шайба, потом наматывается зачищенный провод. Затем накручивается еще одна шайба. В итоге получается шайба — провод — шайба. В завершение болт завинчивается гайкой и заматывается изолентой.

Плюсы:

• простой и недорогой способ;
• медные и алюминиевые провода соединять можно.

Минусы:

• ненадежная фиксация;
• использование большого количества изоленты;
• не подходит для распределительной коробки.

После ознакомления со всеми способами соединения проводов будет гораздо проще выбрать подходящий вариант конкретно для своего случая.

Особенности подключения разных проводов

Большинство людей, имеющих хоть какое-то отношение к проведению электромонтажных работ, известен факт, касающийся стыка медных и алюминиевых проводов: их соединять не советуется. Впрочем, многие люди об этом знают, однако все равно делают: авось как-нибудь продержится.

В результате получается, что медно-алюминиевая скрутка служит весьма и весьма недолгий век. В случае, когда соединение размещается на открытом воздухе или в комнате, где повышенная влажность, то срок службы подобной пары значительно сокращается.

А ведь ситуации, в которых требуется произвести соединение именно медных и алюминиевых проводов, далеко не редкость. В частности, подобное явление практически стало правилом при проведении ремонтных работ в помещениях с проложенной проводкой из алюминия.

В таких случаях решением проблемы станут специально изготовленные клеммники или соединения болтового типа, через которые и будет осуществляться контакт медного и алюминиевого проводов. За счет применения клеммного или болтового соединения устраняется прямой контакт между двумя металлами. Рассмотрим наиболее популярные варианты таких соединителей, не углубляясь в детали конструкции.

Пожалуй, один из наиболее ранних и протестированных способов – это использования клеммного соединения типа «орешек». Как нетрудно догадаться, причиной названия послужило внешнее сходство формы переходника с орехом.

Конструкция такого соединения представляет собой три пластины, которые зажимают провода между собой. Преимуществом такого вида соединений является отсутствие необходимости разорвать магистраль для установк отходящего провода. Нужно только открутить пару болтов, вложить между пластинами нужный провод, а затем вернуть болты на место. Отходящему проводу предназначено место между средней и третьей пластиной. После установки его на место соединение фактически завершено.

На втором месте по популярности размещаются пружинные клеммы экспресс-соединения. Как следует из названия, их использование предоставляет максимальную быстроту соединения. И в самом деле, для выполнения соединения потребуется лишь зачистить концы медного и алюминиевого проводов, а затем вставить их в отверстия и зафиксировать.

Внутри такого клеммника находится специальная смазка, препятствующая окислению проводов. Следует учесть, что подобные переходники наиболее подходят для цепей освещения или иных участках с небольшой нагрузкой. К примеру, использование его в силовой цепи может вызывать перегрев контакта и его разрыв.

Достаточно широкое применение нашли и клеммные колодки. Выглядит она как планка, на которой находятся клеммники. Для подключения к ней провода требуется выполнить зачистку проводника, а затем зафиксировать его в отверстии с помощью крепежного винта. Соответственно, другой провод вставляется в другое отверстие.

Допустим вариант, при котором провода из меди и алюминия будут соединяться болтовым соединением. Для этого необходимо на болте между проводниками из разных металлов поместить специальную анодированную шайбу, предотвращающую непосредственный контакт материалов.

Следует иметь в виду, что монтажными работами должны заниматься специалисты соответствующего профиля. В дальнейшем следует выполнять регулярную проверку винтовых и болтовых соединений: для провода из алюминия это два раза в год, для медных участков – один раз в 2 года.

Порядок установки и подключения распределительной коробки

Вам предлагается ознакомиться с особенностями всех ключевых этапов подключения распределительной коробки: от подводки проводов до подсоединения электроприборов.

Первый этап – готовимся к работе

Подготовка рабочего места

В первую очередь готовим все, что потребуется для подключения электроприборов к коробке. Набор включает:

• кабели 3х2,5, ВВГ;
• кабели 2х2,5, АВВГ;
• выключатель на 2 клавиши;
• крепления;
• осветительные приборы;
• розетку;
• круглогубцы;
• рулетку;
• кусачки;
• плоскогубцы;
• плоскую отвертку;
• молоток.

Второй этап – делаем разметку

Разметка рабочей поверхности

На этой стадии размечаем места установки электроприборов и пути прохождения проводов. Так мы сможем рассчитать нужное количество материалов для монтажа системы.

Третий этап – приступаем к монтажу

Начало монтажа

Предварительно выключаем подачу электричества.

Подводим провода к распределительной коробке. Как правило, кабели прокладываются в штробах. Для закрепления кабелей используются маленькие гвозди или специальные пластиковые скобы. В случае же выполнения работы в деревянном доме, провода будут подводиться посредством специальных монтажных коробов.

Четвертый этап – подключаем электроприборы и соединяем провода

Условная схема соединения проводов через клеммники

Заводим в предварительно встроенную в стену либо же закрепленную на основании (в зависимости от модели) распределительную коробку примерно 10 см провода. Снимаем с кабелей общую оболочку. Затем удаляем приблизительно 0,5 см изоляции с каждой жилы. В этом моменте ориентируемся по ситуации – счищаем столько изоляции, чтобы жилы можно было соединить выбранным способом.

На схеме показан пример соединения электропроводов посредством клеммников.

В рассматриваемом примере подключение выполняется с использованием двухжильного провода, у которого одна жила является нолем, вторая – фазой. На ноль подключаем розетку и осветительные приборы. Фазный питающий провод соединяем с розеткой и одной жилой кабеля выключателя.

В нашем примере выключатель двухклавишный. Каждая клавиша отвечает за контроль отдельной группы осветительных приборов. Второй провод кабеля переключателя соединяем с первой кнопкой, третий провод подсоединяем ко второй клавише.

В распределительной коробке соединены проводы ноля от розетки и патронов лампочек. Подключен питающий кабель: ноль маркирован синим, фаза – красным. Подключены провода для подсоединения каждой кнопки переключателя к патронам осветительных приборов.

Соединение проводовСоединение проводовСоединение проводов

Пятый этап – проверяем работоспособность системы

Включаем подачу электроэнергии и проверяем работу нашей розетки и выключателя. Все работает исправно. Мы отлично справились с работой.

Проверка работоспособности электрического оборудования

Теперь вам известен порядок соединения проводов в распределительной коробке и особенности подключения каждого основного электроприбора. Пользуясь полученными сведениями, вы сможете самостоятельно справиться со всеми запланированными мероприятиями.

Удачной работы!

Как лучше надежно соединить между собой два кабеля

Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:

• пайка;
• сварка;
• обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

• соединение с помощью клеммных колодок;
• пружинные зажимы;
• колпачки СИЗ;
• болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.

Со спайкой

Спайка – распространенный способ соединения кабелей. Для работы нужен паяльник, канифоль, припой и наждачная бумага. Как соединять провода путем пайки:

• зачистка изоляции;
• очистка от окислов при помощи наждачной бумаги;
• проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
• проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
• место пайки охлаждается.

Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция

Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике

Без пайки

Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.

Использовать только соединение скруткой по правилам ПУЭ запрещено.

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.

Метод скручивания

Самым простым и известным методом соединения электрических проводов является их скручивание (скрутка). Электрики со стажем часто называют его дедовским методом.

Ранее этот вид соединения применялся повсюду, но с увеличением нагрузки в электрической сети современной квартиры скручивание стало запрещено. Тем не менее такой метод соединения необходимо изучать в первую очередь, так как он является основным этапом при пайке и сварке проводов.

Главным преимуществом скрутки считается отсутствие любых материальных затрат, так как вам понадобятся только пассатижи и нож для снятия изоляции. И конечно же, плюсом скручивания является простота его исполнения. Любой человек, державший в руках пассатижи, без проблем сможет сделать эту работу.

Со временем скрутка ослабевает, что и является её основным недостатком. Связан этот процесс с тем, что в любых жилах существует остаточная упругая деформация. Поэтому в месте скручивания увеличивается переходное сопротивление, что приводит к ослаблению контакта и нагреву проводника. Хорошо, если этот дефект обнаружится вовремя и можно переделать место стыковки, но может и произойти возгорание.

Но если по каким-то причинам у вас нет возможности применить более надёжные способы, то обязательно нужно ознакомиться с тем, как правильно соединить провода между собой методом скручивания. Для этого нужно сначала зачистить жилы от изоляции на 70—80 мм. Затем, зажав оба проводника в месте, где заканчивается изоляция, пассатижами захватить кончики жил и вращать их по часовой стрелке. Главным условием надёжного скручивания считается одновременное вращение проводников, а не попеременное наматывание их друг на друга.

Если диаметр проводов небольшой, то скрутку можно проделывать полностью руками. Левой рукой надо держать проводники по срезу изоляции, а правой — вращать за загиб (10—15 мм) жилы по ходу часовой стрелки. Для более плотного контакта в конце вращения можно воспользоваться пассатижами.

Следующим действием необходимо изолировать место стыковки проводов. Для этого применяется изоляционная лента. Чтобы обеспечить надёжность и уберечь контакт от попадания влаги, наматывать ленту нужно в несколько слоёв, при этом на 2—3 см заступать на изоляцию провода. Очень хорошим вариантом проведения изоляции считается применение термических трубок, главное, не забыть надеть её на одну из жил.

Профессиональные электрики советуют не останавливаться на этапе скручивания проводов, а укрепить место стыковки пайкой или сваркой.
