Разновидности, правила выбора и монтажа
По форме штифта выпускают стальные изогнутые и прямые элементы. Выгнутые концы предназначены для фиксации в основании по типу фундаментного болта. Более распространены прямые изделия. Бывают забивными и закручивающимися.
Другие различия шпилек резьбовых М10 и М8:
- по виду нарезки и шагу витков;
- по точности производства;
- по классу надежности;
- по материалу изготовления.
Резьбовые стержни делают с метрической, дюймовой, трапециевидной резьбой. Витки бывают трубными, квадратными или прямоугольными, упорными. Чаще используют метрическую систему нарезки.
Материалы для производства:
- обыкновенные стали;
- качественные легированные и конструкционные сплавы;
- низколегированные для сварных типов;
- нержавейка жаропрочная и коррозионностойкая;
- латунь, медь, технический титан, титановые сплавы.
Класс точности зависит от шероховатости поверхности штифта и резьбы. На инженерном чертеже такой параметр показывают значком √. Наиболее популярен класс В. Изделия этой категории ставят в отверстия, сечение которых превышает диаметр шпильки на 1 – 1,5 мм. Изделия высокопрочного класса А употребляют в ответственных местах, при этом разница диаметров на уровне 0,25 – 0,35 мм.
Выбирают шпильки с учетом нагрузки, условий работы, материалов соединяемых деталей.
Шпильки колесные
1
|
Таблица |
Плитка
|
Подробное описание |
шпилька забивная CRP1203А45 Артикул: CRP1203А45 диаметр забивной части: 12.03 резьба: 12х1.5 длина: 45 |
80руб./шт. |
|
Подробное описание |
шпилька забивная CRP1203А50 Артикул: CRP1203А50 диаметр забивной части: 12.03 резьба: 12х1.5 длина: 50 |
80руб./шт. |
|
Подробное описание |
шпилька забивная CRP1203А55 Артикул: CRP1203А55 диаметр забивной части: 12.03 резьба: 12х1.5 длина: 55 |
80руб./шт. |
|
Подробное описание |
шпилька забивная CRP1203А60 Артикул: CRP1203А60 диаметр забивной части: 12.03 резьба: 12х1.5 длина: 60 |
90руб./шт. |
|
Подробное описание |
шпилька забивная CRP1203А65 Артикул: CRP1203А65 диаметр забивной части: 12.03 резьба: 12х1.5 длина: 65 |
90руб./шт. |
|
Подробное описание |
шпилька забивная CRP1203А75 Артикул: CRP1203А75 диаметр забивной части: 12.03 резьба: 12х1.5 длина: 75 |
90руб./шт. |
|
Подробное описание |
шпилька забивная CRP1203B45 Артикул: CRP1203B45 диаметр забивной части: 12.03 резьба: 12х1.25 длина: 45 |
80руб./шт. |
|
Подробное описание |
шпилька забивная CRP1203B50 Артикул: CRP1203B50 диаметр забивной части: 12.03 резьба: 12х1.25 длина: 50 |
80руб./шт. |
|
Подробное описание |
шпилька забивная CRP1203B55 Артикул: CRP1203B55 диаметр забивной части: 12.03 резьба: 12х1.25 длина: 55 |
80руб./шт. |
|
Подробное описание |
шпилька забивная CRP1203B65 Артикул: CRP1203B65 диаметр забивной части: 12.03 резьба: 12х1.25 длина: 65 |
90руб./шт. |
|
Подробное описание |
шпилька забивная CRP1203B75 Артикул: CRP1203B75 диаметр забивной части: 12.03 резьба: 12х1.25 длина: 75 |
90руб./шт. |
|
Подробное описание |
шпилька забивная CRP1209А40 Артикул: CRP1209А40 диаметр забивной части: 12.09 резьба: 12х1.5 длина: 40 |
80руб./шт. |
|
Подробное описание |
шпилька забивная CRP1209А45 Артикул: CRP1209А45 диаметр забивной части: 12.09 резьба: 12х1.5 длина: 45 |
80руб./шт. |
|
Подробное описание |
шпилька забивная CRP1209А50 Артикул: CRP1209А50 диаметр забивной части: 12.09 резьба: 12х1.5 длина: 50 |
80руб./шт. |
|
Подробное описание |
шпилька забивная CRP1209А55 Артикул: CRP1209А55 диаметр забивной части: 12.09 резьба: 12х1.5 длина: 55 |
90руб./шт. |
|
Подробное описание |
шпилька забивная CRP1209А65 Артикул: CRP1209А65 диаметр забивной части: 12.09 резьба: 12х1.5 длина: 65 |
84руб./шт. |
|
Подробное описание |
шпилька забивная CRP1209А80 Артикул: CRP1209А80 диаметр забивной части: 12.09 резьба: 12х1.5 длина: 80 |
90руб./шт. |
|
Подробное описание |
шпилька забивная CRP1209B40 Артикул: CRP1209B40 диаметр забивной части: 12.09 резьба: 12х1.25 длина: 40 |
80руб./шт. |
|
Подробное описание |
шпилька забивная CRP1209B45 Артикул: CRP1209B45 диаметр забивной части: 12.09 резьба: 12х1.25 длина: 45 |
80руб./шт. |
|
Подробное описание |
шпилька забивная CRP1209B50 Артикул: CRP1209B50 диаметр забивной части: 12.09 резьба: 12х1.25 длина: 50 |
80руб./шт. |
1
|
Описание и назначение шпилек

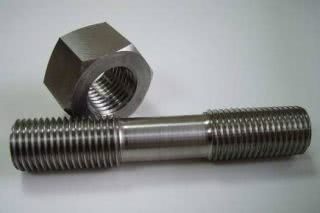

Шпилька — изделие для крепежа в форме цилиндрического стержня с резьбой на внешней стороне. Для соединения деталей работает совместно с гайками, шайбами.
Особенности строения:
- с одного края конец с резьбой, чтобы ввинчивать в отверстие с внутренней нарезкой витков или без нее;
- средний участок гладкий;
- второй конец с витками для накручивания гайки.
Пользовались шпильками для соединения деталей?
Да
0%
Нет
100%
Планирую
0%
Проголосовало: 1

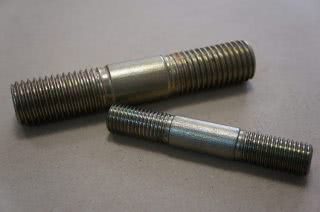

Протяженность изделия включает сумму длин участков. Для удобства установки и результативной работы шпильки по ГОСТ 22032-76 делают в двух модификациях:
- все три отрезка крепежа выполнены одного диаметра;
- средний участок делают более тонким по сравнению с гаечной и ввинчиваемой частью.
Диаметр резьбовой части бывает в диапазоне 2 – 52 мм, длина — до двух метров, при этом шаг витков может быть мелким или крупным. Чаще других видов устанавливают стандартные виды и шпильки-штанги.
Сфера применения

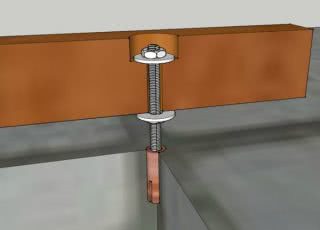

Шпильки ставят в местах, где нет возможности использовать другой вид соединения, например, болтового. Есть случаи, когда для головки болта не находится места или нужно сделать компактную деталь. Шпилька позволяет соединить два конструктивных элемента так, чтобы между ними был промежуток. Отсутствие выступающей шляпки помогает сделать потайной стык внутри детали, закрепить гайкой.
Резьбовые шпильки используют:
- при возведении сборных конструкций мостов, галерей, подмостей, лесов, навесов, перил;
- в процессе монтажа мелких и крупных трубопроводов;
- при обустройстве отопительных, вентиляционных систем;
- для подвешивания разных конструкций в строительстве.
Плюсы и минусы шпилек
Незаменимы при крупных корпусах, где нет возможности сделать отверстие насквозь
Элемент легче по сравнению с болтом, поэтому востребован при ограничениях относительно веса
Есть возможность периодической разборки и обратного стыкования
Возможность соединения мягких и рыхлых материалов и металлов (алюминий, древесина)
Легко ставится на труднодоступных участках
Одинаково распределяет нагрузку на нижнюю и верхнюю плоскости
Элементы большой протяженности гнутся под нагрузкой
Резьба срывается от динамических усилий и вибрации, например, в колесах машины
Подвержены коррозии, если нет защитного покрытия
