Характеристики шпунта ларсена

Оглавление

Технические характеристики шпунтов

Размеры и вес, а также конструктивные характеристики шпунта Ларсена согласно ТУ 14-2-879-89 приведены в сводной таблице:

Тип Толщина полки, t, mm Толщина стены, S, mm Ширина стены, b, mm Высота профиля, h, mm Ширина профиля B мм
Л4 9,5 14, 8 292,0 204, 2 436,0
Л5 11,0 21,0 332,0 196,0 466,0
Л5-У 11,0 23,0 344,0 236, 5 543,0

Технические характеристики

Шпунт Ларсена 4

Материалом для производства шпунта Л4 является углеродистая конструкционная сталь марки Ст3кп или специальная легированная марка 16ХГ, изготовленная в соответствии с требованиями стандартам ТУ 14-2-879-89 горячекатаным методом или при помощи холодной штамповки. Данные о прочности приведены в таблице:

Марка Относительное удлинение % Временное сопротивление, Н/mm2 Предел текучести Н/mm2
Ст3кп 24-27 360-460 190-235
16ХГ 16-20 Не менее 420 270-290

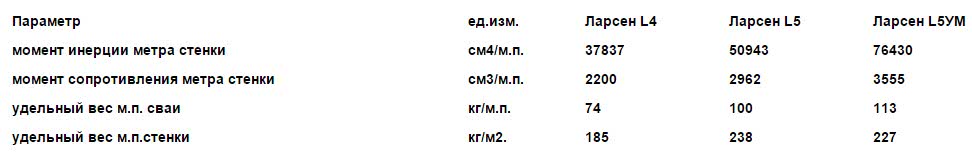

Масса одного погонного метра шпунта Л4 – 74,0 кг, в 1 тонне содержится 13,5 п.м.

Полезное для Вас

  1. Технология забивки шпунтов
  2. Продажа и аренда шпунта Ларсена

Шпунт Ларсена Л5

Для изготовления шпунта Ларсена Л5 применяется легированная сталь 16ХГ или сталь обычного качества Ст3сп, Ст3кп. Метод изготовления шпунта Л5: из легированной стали – холодная штамповка, из обычной – горячекатаный способ.

1 погонный метр шпунта Ларсена Л5 весит 100,0 кг.

Механические свойства профиля Л5 марки Ст3кп такие же как и у Л4, но есть две дополнительных марки, свойства которых указаны в следующей таблице:

Марка стали Относительное удлинение % Временное сопротивление , Н/mm2 Предел текучести Н/mm2
Ст3сп 23-26 370-490 205-255
16ХГ 16-20 Не меньше 420 270-290

Согласно контроля качества шпунтов Л4 и Л5 в замковой части и на торцах не разрешаются раскатанные пузыри, прокатные плены и закаты, возможны незначительные царапины, отпечатки и рябизна.

Шпунт Ларсена Л5 УМ

Профиль Л5УМ изготавливают немерным (5-24м) или мерным (12-24 м) из углеродистой стали (класс С255, С285) или стали с усиленной коррозионной устойчивостью (легированной медью).

В данной таблице указаны характеристики механических свойств проката:

Марка стали Относительное удлинение % Временное сопротивление Н/mm2 Предел текучести Н/mm2
C235 25 370 235
С255 25 380 255
С285 24 400 285
240 26 340 240
270 24 410 270
320 23 440 320

При весе 1 погонного метра шпунта Л5-УМ 113,6 кг в одной тонне содержится 8,8 п.м.

Контролем качества на поверхности шпунта разрешаются дефекты до 2мм глубиной, на наружной части замков — до 5 мм. Не допускаются заусенцы и расслоения на торцах в области замка.Шпунты Ларсена и ВДСП-шпунты способны обеспечить устойчивость, прочность и безопасность конструкции, что оказывается немаловажным фактором при проведении строительных работ разных уровней. Шпунты Ларсена способны обеспечить устойчивость, прочность и безопасность конструкции, что оказывается немаловажным фактором при проведении строительных работ разных уровней.

Мы занимаемся погружением шпунтов

  1. Вибропогружатели шпунта
  2. Шпунтовое ограждение котлованов



 Наша компания занимается поставками и погружением шпунта на строительные объекты — обращайтесь, поможем!

Монтаж

Способ погружения шпунта Ларсена зависит от длины изделия и характеристик грунта. Существует 3 метода монтажа профильных свай:

  • забивание;
  • вибропогружение;
  • вдавливание.

Шпунт вводят в грунт согласно проектному положению, следующий заглубляют перевернутым на 180° относительно предыдущего для возможности закрывания монтажного замка и так далее.

Забивание

Данный метод применяется вне городской застройки, поскольку вибрация, передаваемая на грунт, оказывает деструктивное влияние на фундаменты рядом стоящих зданий и сооружений.

Забивание осуществляется посредством специальной техники – копра. Эта машина оснащена ударным механизмом, сила воздействия которого на погружаемую сваю регулируется в зависимости от ряда факторов (параметры шпунта, грунта).

Забивка шпунта Ларсена – это самый быстрый и дешевый метод заглубления опорных стенок из стали.

Вибрационное погружение

Второй по популярности метод – вибропогружение. Этот способ применяют в случаях, когда нет возможности или необходимости произвести забивание элементов опорной стенки (в водоемах, на береговых линиях, на мягких грунтах, насыщенных водой).

Вибрацию обеспечивает механизм, издающий колебания низкой частоты. Его навешивают на экскаваторы, подъемные краны и другую технику.

Как происходит погружение:

  • шпунт крепят в вибрационному механизму посредством строп;
  • наводят стойку к проектному положению;
  • установка давит на сваю, издавая вибрацию, которая помогает стальному изделию погружаться в грунт.

Метод не оказывает значительного влияния на грунт, тем не менее, использование его в черте плотной застройки ограничено. Кроме того, у метода есть существенный недостаток – высокая стоимость по сравнению с забиванием.

Вдавливание

Самый дорогой и единственный метод погружения шпунта, разрешенный для использования в городской застройке – вдавливание. Процесс осуществляет специальная сваевдавливающая установка (СВУ) на гусеничном ходу. Шпунт крепится к подвижному механизму в вертикальном положении, происходит погружение профиля в грунт до заданной глубины.

Демонтаж

Когда опорная стенка приходит в негодность или потребность в ней исчезает, ее демонтируют. Извлечение шпунта Ларсена осуществляют с помощью виброустановки. Использование только крана неэффективно – силы трения в грунте значительные, ослабить их могут только короткоамплитудные колебания.

Шпунт фиксируют в виброустановке, подвешенной к крану и включают генератор вибрации, постепенно наращивают силу вытягивания.

Как правило, стоимость даже б/у шпунтовых свай превышает затраты на их демонтаж, поэтому работы неплохо окупаются. По этой причине организации, которые занимаются извлечением шпунтов, сами платят своим клиентам разницу в ценах, у последних автоматически решается вопрос реализации ненужных профилей.

Сфера применения шпунта

Основная сфера применения шпунта: сооружение сборных стен или перегородок большой высоты и ширины.

Схема монтажа шпунтовых свай

Такие элементы находят применение в следующих случаях:

  • отгораживание котлованов при строительстве крупных зданий (периметр ограждается забивными шпунтовыми сваями во избежание обрушений почвы, проникновения грунтовых вод, защиты соседних сооружений от обвалов и пр.);
  • укрепление берегов вдоль набережных, портовых сооружений, разнообразных водоемов;
  • гидротехнические работы по ремонту или возведению дамб, плотин, шлюзов, пристаней (например, огораживание участка водоема для последующей откачки воды и заливки бетонных сооружений);
  • обустройство стен тоннелей, подземных парковок, подвалов и пр.;
  • монтаж очистных сооружений;
  • ограждение свалок.

Монтаж свай методом вдавливания

Монтаж шпунта Ларсена осуществляется забивкой с помощью копровых установок. Кроме того, могут применяться методы вибропогружения и погружения под постоянной нагрузкой (вдавливания). Выбор способа зависит от наличия спецтехники и условий выполнения работ. Например, забивку шпунтовых свай нельзя осуществлять при строительстве в плотной городской застройке

Применение шпунта при гидротехнических работах

Мы занимаемся погружением свай

Наша компания предоставляет большой спектр услуг по погружению шпунта Ларсена. Выполняется комплексная работа, позволяющая гарантировать качество:

  • поставка шпунта;
  • испытание свай;
  • забивка шпунта Ларсена;
  • формирование свайных фундаментов.

Свяжитесь с нами и мы произведём работы

Обращаясь в нашу компанию, вы гарантировано получаете качественный фундамент, сформированный из проверенного шпунта, прошедшего несколько ступеней контроля качества. Работы выполняются опытными специалистами, имеющими высокий уровень квалификации. Используются только качественные материалы и современное оборудование, регулярное проходящее техническое обслуживание. Соблюдаются все технологические требования и методика погружения, что позволяет добиться отличного результата. Позвоните нашему менеджеру и получите дополнительные сведения.

Обращайтесь!

  1. Видео наших работ
  2. Наши контактные данные

Наша компания поставляет сваи и сваебойную технику — обращайтесь, поможем!

Стоимость создания

Для расчета стоимости создания шпунтового ограждения необходимо знать тип шпунта, периметр и глубину котлована. Тогда не составит труда вычислить количество элементов, которые понадобятся во время строительства.

Полученные значения позволят определить затраты на доставку – количество рейсов вычисляется исходя из грузоподъемности автомобиля, километраж, определяется по дальности расположения строящегося объекта. Аналогично определяется стоимость погрузочно-разгрузочных работ.

Цена же монтажа шпунта зависит от количества погонных метров погружаемого шпунта – здесь пригодится знание глубины проектируемого котлована – а также от тарифов строительных организаций, предоставляющих услуги монтажа шпунтового ограждения.

В среднем стоимость работ составляет от 450 рублей за погонный метр.

Все самое важное и полезное о котловане и его разработке найдете в этом разделе

Разновидности

Изделие применяют в разных направлениях строительства, поэтому технические характеристики, внешний вид профиля и марка используемой стали отличаются у разных видов.

Шпунт Ларсена Л4

Профиль изготавливают из стали 16ХГ (СТ3КП). Его характеристики:

  • полезная ширина изделия по центру замка – 405 мм,
  • прочность стенки составляет 517-518 кН/м;
  • толщина наклонных граней – 9,5 мм;
  • допустимое сопротивление 1 п.м. опорной стенки – 2200 см³/м;
  • вес шпунта Ларсена Л4 – 74 кг/м;
  • масса 1 м² конструкции — 182,7 кг.

Шпунт Ларсена л4 производят на 2 заводах:

  1. Российская горно-металлургическая компания;
  2. «ДМК» (Украина).

Изделие широко распространено в России и странах СНГ, его можно купить у различных поставщиков на первичном и вторичном рынках.

Шпунт Ларсена Л5

Для изготовления данного проката используют сталь СТ3КП. Это более мощный профиль, чем Л4:

  • полезная ширина профиля между замками – 420 мм;
  • прочность стенки – 696…800 кН/м;
  • толщина наклонной грани – 11 мм;
  • допустимое сопротивление 1 п.м. опорной стенки – 2962 см³/м;
  • вес шпунта Ларсена Л5 – 100 кг/м;
  • масса 1 м² конструкции – 238 кг.

Как и Л4, шпунт Л5 производят украинская «ДМК» и Российская горно-металлургическая компания. Купить изделие можно на всей территории России по приемлемым ценам у разных поставщиков и посредников. В продаже можно встретить прокат VL607 – это аналог шпунта Л5 от чешской компании «Евраз».

Шпунт Ларсена Л5-УМ

Этот представитель проката данного типа отличается от предшественника качеством используемой для производства стали – она устойчива к коррозии, в ее состав входит медь.

  • Полезная ширина профиля между замками – 543 мм;
  • прочность стенки – 906 кН/м;
  • толщина наклонной грани – 11 мм;
  • допустимое сопротивление 1 п.м. опорной стенки – 3555 см³/м;
  • вес шпунта Ларсена Л5-УМ – 114 кг/м.

Другие виды

Шпунты Ларсена отличаются не только техническими характеристиками, но и формой замка:

  • S-профиль;
  • L-профиль;
  • Z-профиль.

Во всех случаях замок образует плотное соединение соседних профилей.

Для разных целей используют балки из неметаллических материалов:

  • пластик;
  • железобетон;
  • дерево.

Тем не менее, стальные шпунты применяются наиболее часто и являются востребованными.

История изобретения шпунта Ларсена

Идея создания отдельного элемента для обустройства составных стальных стен пришла в голову бременскому инженеру Тригве Ларссену (Tryggve Larssen), который получил патент на корытный профиль в 1910 году.

Всего через 2 года с мощностей немецкого завода Tyssen сошла первая продукция, которая была названа в честь своего изобретателя. Через сто с небольшим лет, компания Thyssen слилась с Friedrich Krupp AG Hoesch-Krupp, и сегодня известна под брендом ThyssenKrupp AG.

Штаб-квартира ThyssenKrupp AG в городе Эссен, первой компании произведшей Шпунт Ларсена

Широкому распространению шпунта Ларсена способствовала невысокая цена изделия, которое было выгодно производить и оставлять на месте монтажа, не извлекая из грунта после завершения основных работ.

Впоследствии на основе этого изделия были разработаны другие разновидности шпунтового проката с той же сферой применения.

Демонтаж шпунтовых ограждений

Шпунтовое ограждение – временная конструкция и, как правило, при окончании работ по сооружению подземной части здания, ограждение подлежит демонтажу, а сам шпунт извлечению из грунта. К сожалению многие строители даже не подозревают о существовании технологии извлечения шпунта и оставляют трубы и шпунт Ларсена в земле навсегда, предпочитая “не связываться”. Но есть гораздо более правильное, рациональное и экономически оправданное решение – демонтировать шпунт вибропогружателем и заработать на этом. Дело в том, что в большинстве случаем, стоимость б/у трубы и шпунта превышает стоимость работ по их извлечению. Поэтому мы производим выкуп извлеченного шпунта (труб) и мы платим нашим заказчикам, а не они нам.

Выкупаемый шпунт мы повторно используем на других объектах, а то, что не будет использовано, мы достаточно быстро продадим т.к. хорошо знаем этот рынок. Договор может быть оформлен как подряд, или как выкуп труб (шпунта) в земле.



Что такое ограждение котлована шпунтом

Шпунтовая ограждающая система — это монолитная стенка, которая состоит из шпунтовых свай, уплотняющих почву и локализующих участок, где могут происходить деформации или сдвиги. В зависимости от назначения конструкции бывают временными или постоянными. Второй тип выполняет функции несъемной опалубки для оснований построек, цоколей, стен и подвалов. Еще он создает водонепроницаемый барьер для поверхностных вод.

Для обустройства шпунтовой стенки не нужно проводить земляные работы. Все составляющие предварительно вкапываются в почву и фиксируются там. После этого почву достают на поверхность.

Стенка не нуждается в ленточном фундаменте и может размещаться на любых грунтах без учета глубины промерзания. Она не оказывает большого воздействия на грунт и устанавливается глубже линии промерзания. Удерживание шпунтовых свай обеспечивается силой трения почвы, а не прочностью фундамента.

В отличие от традиционных систем, шпунтовая ограда выдерживает большие смещающие и изгибающие нагрузки, причем без внедрения армированных бетонных опор.

Когда и зачем оно необходимо

Укрепление котлована шпунтом применяется для следующих целей:

  1. Укрепление бортов углублений под основания постройки.
  2. Защита стенок котлована от осыпания.
  3. Локализация строительной площадки.
  4. Поддержание береговой линии.
  5. Обустройство гидротехнических сооружений.
  6. Укрепление фундаментов.
  7. Организация герметичных емкостей для промышленных отходов.
  8. Обустройство очистных конструкций.
  9. Укрепление железнодорожных путей.

В отдельных случаях шпунтовую стенку возводят на нулевом этапе работ с целью соблюдения требований СнИП, когда нужно работать ниже нулевого уровня почвы. При вертикальной разработке грунта подобное ограждение обеспечивает усиленную защиту стенок от осыпаний и оползней. Углубления с наклонными стенками чаще подвергаются осыпанию, поэтому они укрепляются в первую очередь.

Отличительной особенностью шпунта является возможность повторного применения, поэтому выбор таких систем предпочтительнее, чем организация водопоглощающей системы.

Технология вдавливания

В России метод применяется с конца 90-х годов прошлого столетия, но защитные сооружения в западных странах преимущественно возводятся с его помощью. Вдавливание шпунта Ларсена, по мнению некоторых экспертов в строительном деле, это самая прогрессивная и современная технология. Оборудование позволяет проводить строительство рядом с ветхими зданиями и архитектурными памятниками, в районах с большой плотностью населения. Применение метода позволяет работать с небольшим шумом и избегать деструктивного воздействия удара даже возле старых, непрочных зданий и в зонах, где есть угроза оползня.

К неоспоримым достоинствам вдавливания при сооружении ограждений относят:

  • широкую сферу практического применения;
  • полное отсутствие вибрации или ударной нагрузки, позволяющее работать даже в зоне трубопровода или линий метрополитена;
  • большую скорость проведения работ по строительству ограждения;
  • экономичность – бюджет сокращается за счет скорости и качества;
  • равномерность осадки шпунтов, благодаря такому же процессу погружения;
  • контроль за работами с помощью виртуальных технологий и своевременная корректировка недочетов;
  • экологичность и повышение несущей способности на 10% в сравнении с установленными ударным методом.

Новые разработки в области этой технологии обеспечивают давление, стартующее от 1000 кг до нескольких десятков тысяч. Из недостатков отмечают необходимость использования сверхмощного оборудования. Его установка и применение, даже если это аренда, увеличивают затратность, как и необходимость предварительно готовить скважины.

У каждого из применяемых методов есть своя специфика, поэтому выбор осуществляется обдуманно, с учетом всех необходимых составляющих. Стоимость имеет огромное значение, но учитывается не только цена и продолжительность работ, но и окружающая обстановка: забивка и вибрация нецелесообразны в густонаселённых районах из-за потенциальной деструктивности по отношению к старым, непрочным зданиям.

Технологии производства шпунтов

Для производства шпунта используется заготовка из низко- или среднеуглеродистой стали. Она предварительно нагревается в проходных печах и подвергается поэтапной деформации в клетях универсального балочного или рельсобалочного стана. Такая технология носит название горячей прокатки. Нагрев заготовки осуществляется до температур около 1200°С (конкретное значение зависит от марки стали), что позволяет повысить пластичность металла и деформировать его без образования поверхностных дефектов. Кроме того, нагрев дает возможность снизить экономические затраты на производство изделий и, соответственно, предложить рынку относительно дешевые шпунтовые сваи.

В ходе деформации блюмовой или сортовой заготовки формирование корытного профиля и замков по обеим кромкам изделия осуществляется в 12-13 пропусков. При этом используются разрезные калибры сложной формы, а прокатка ведется с защемлением металла. В первых калибрах более интенсивно обжимаются фланцы, а потом формируется стенка изделия. Наиболее сложный элемент шпунта Ларсена — замок. Его начинают формировать, начиная с первого формирующего калибра, а завершают в последнем проходе.

В России шпунт Ларсена изготавливается только на одном предприятии: Нижнетагильском металлургическом комбинате, входящем в группу ЕВРАЗ. НТМК изготавливает свою собственную марку Л5-УМ (трансформированную из Л5-У). Производительность балочного стана составляет 1,6 млн тонн, но под шпунт мощности задействуются только в небольшой промежуток времени, поскольку эта продукция относится к специфическому сегменту и пользуется ограниченным спросом. Оценочный объем производства этого вида проката на НТМК составляет около 60 тыс. тонн в год, а емкость всего российского рынка — до 150 тыс. тонн.

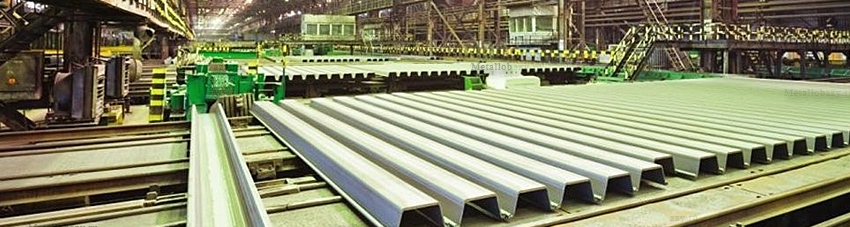

Холодильник (цех охлаждения) на ЕВРАЗ НМТК

Из крупных конкурентов НТМК следует выделить Днепровский металлургический комбинат (Каменское, Украина, сортамент: профили Л4, Л5, Л7 и модификации), завод Витковице Стил (принадлежит группе ЕВРАЗ, сортамент: корытные профили VL), а также Arcelor Mittal (Люксембург) и Thyssen Krupp (Германия).

Технология монтажа шпунтовых стенок

Устройство шпунтового ограждения выполняется с привлечением строительной спецтехники — копровых установок. Копр представляет собой самоходную машину на гусеничной либо колесной базе, которая укомплектована необходимым для погружения шпунта оборудованием.

Функциональная оснастка копра включает:

  • копровую мачту — стальная направляющая балка опалубки, на которой фиксируется погружающее оборудование и шпунтовая конструкция;
  • погружающий механизм — ударный молот либо вибпропогружатель;
  • лебедочные блоки — для понятия и установки шпунта в исходное положение.

Существует три метода монтажа шпунта: ударная забивка, вибропогружение и статическое вдавливание. В строительной практике наиболее распространен метод забивки — это наиболее эффективная и недорогая технология, однако действующие СНиП запрещают забивать шпунт в условиях плотной застройки, поскольку динамические нагрузки, вырабатываемые молотом в процессе забивки, могут стать причиной деформации и разрушений фундаментов близстоящих зданий.

Вибропогружение — метод, при реализации которого шпунт углубляется в землю под воздействием высокочастотных низкоамплитудных колебаний. Вибропогружатель вырабатывает колебания, которые передаются на зафиксированный в нем шпунт, далее вибрация переходит на контактирующие со шпунтиной пласты почвы, которые под воздействием колебаний разуплотняются, что приводит к углублению шпунта под своим весом и массой давящего на него вибопрогружателя.

Вибропогружение шпунта Ларсена

Устройство шпунтового ограждения котлована выполняется в соответствии с положениями СНиП 3-Б.6-62. Технология выполняется в следующей последовательности:

  1. На объект перебазируется копровая техника, доставляется и распределяется по расходным складам шпунт.
  2. Выполняется разметка шпунтового ограждения в соответствии с проектными данными.
  3. Размещенная на расходном складе шпунтина зацепляется лебедкой копра и подтягивается к точке погружения, производится строповка шпунта, его поднятие и установка в положение для забивки.
  4. Шпунт стыкуется с наголовником погружающего механизма, проверяется пространственное положение конструкции.
  5. В работу включается погружающий агрегат — молот либо вибопрогружатель, под воздействием которого шпунт углубляется в землю до проектной отметки.
  6. По завершению монтажа процесс повторяется. Замок следующей шпунтины стыкуется с пазами погруженной конструкции.

Погружение шпунта выполняется до тех пор, пока вокруг котлована не будет выполнено устройство замкнутого ограждения.

Что нужно знать про забивку шпунта Ларсена

Любой современный строитель знает о том, что шпунт Ларсена — это корытообразный профиль из металла, который может достигать в длину 34 м, имеющий специальные пазовые замки на боковых сторонах.  Благодаря соединению шпунтовых свай между собой, можно сформировать в грунте монолитные герметичные ограждения,  которые используются для укрепления объектов в гидротехническом или жилищном строительстве.

Сфера использование шпунта Ларсена довольно обширна.  Ограждения из шпунта отличаются довольно высокой устойчивостью при установке в грунт и могут выдерживать внушительное давление.  При этом шпунтовая свая — это весьма герметичный материал,  не пропускающий воду даже при сильном давлении.

К основным видам работ, для которых используется шпунт Ларсена, относятся следующие:

  • Ограждение свалок и резервуаров для хранения отходов;
  • Создание стен подземных сооружений, таких как тоннели метро или паркинг;
  • Обустройство герметичных гидротехнических сооружений на поверхности водоёмов;
  • Предотвращение попадания грунтовых и ливневых вод в строительный котлован;
  • Укрепление стенок траншей и котлованов для предотвращения нарушения почвы.

Кроме того, с его помощью осуществляется укрепления набережных, а также строительство шлюзов и водоочистных сооружений. Широко востребован шпунт Ларсена и для укрепления оползневых зон.

Как производится забивка шпунта Ларсена

Забивка шпунта осуществляется с помощью специальных копровых установок.  Это техника самоходного типа,  которая используется для того, чтобы погружать шпунтовый металлопрокат в грунт.  Существуют гусеничные и колесные копры — отличаются они только базой транспорта.  Колесная копры – это, по сути, переоборудованные грузовые машины, а гусеничные — это тракторы и экскаваторы.

Состоят такие механизмы из копровой мачты,  сваезабойного молота,  лебедочного блока и крана,  а также рабочей платформы.

Забивка свай осуществляется в несколько этапов:

  • Шпунт поднимается при помощи лебедки  крана,  после чего устанавливается в исходное положение.
  • Происходит фиксация шпунтины на копровой мачте, а затем на ней закрепляется наголовник молота.
  • Производятся удары молотом, при помощи которых свая погружается в грунт.
  • После того, как она погружена на нужную глубину, происходит ее отсоединение от мачты и молота,  далее устанавливается следующая шпунтина с фиксацией в уже погружённой конструкции.

Если вам необходимо произвести строительные работы с применением шпунта Ларсена,  у нас вы всегда сможете найти качественную продукцию по выгодным ценам.  Мы всегда готовы предоставить услуги аренды шпунта, а также предлагаем шпунт, бывший в употреблении, тем, кто желает сэкономить.
