Классификация давления газа в газопроводе

Оглавление

Нормы и СНиП газоснабжения

Показателем качества природного газа является количество метана. Все остальные компоненты природного газа – это неприятные добавки. Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе.

Какой газ используется в жилых домах

Природный газ – понятие условное, которое применяется для горючей газообразной смеси, добываемой из недр, и доставляемой потребителям тепловой энергии в жидком виде.

Состав разнообразен, но всегда преобладает метан (от 80 до 100%). Кроме того, в состав природного газа входят: этан, пропан, бутан, пары воды, водород, сероводород, углекислый газ, азот, гелий. Показателем качества природного газа является количество метана. Все остальные компонентыприродного газа – это неприятные добавки, которые создают загрязняющие выбросы и разрушают трубы. Природный газ для жилых домов, никак не распознаётся органами чувств, поэтому к нему добавляют сильно пахнущие газы – одоронты, выполняющие сигнальную функцию.

Какое давление газа в газопроводе жилого дома

Газопровод – это весь путь, который проходит газ по трубам от места хранения до потребителя. Газопроводы могут делиться на наземные, наводные, подземные и подводные. С точки зрения сложности проводящей системы они делятся на многоступенчатые и одноступенчатые.

Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе. Для газоснабжения городов и других поселений давление бывает:

низким — до 0,05 кгс/см2;
средним — до 0,05 до 3,0 кгс/см2;
высоким — до 6 кгс/см2;
очень высоким — до 12 кгс/см2.

Такая разница в давлении обусловлена назначением газопровода. Больше всего давления в магистральной части системы, меньше всего – внутри дома. Для системы с определённым давлением существует свой ГОСТ, отступать от которого категорически запрещено.

Нормы потребления газа на отопление дома

Нормы потребления природного газа населением определяются по следующим направлениям его использования:

приготовления еды в расчёте на 1 человека в месяц;
подогрев воды при автономном газо и водоснабжении в условиях отсутствия или наличия газового водонагревателя;
индивидуальное отопление жилых помещений и хозяйственных построек;
на нужды содержания домашних животных;

Нормы газа на отопление рассчитываются исходя из расхода в равных долях по месяцам всего года. Измеряются в кубометрах на 1 м2 отапливаемой площади или на 1 м3 отапливаемого объема. Если здание многоэтажное, то расчёт производится по каждому этажу отдельно. Как правило, к отапливаемым помещениям причисляются мансарды, цокольные этажи, а также некоторые подвальные помещения.

СНиП газоснабжения жилых домов

Требования СНиП в этой области сводятся к следующему:

Потребление газа определяется следующими показателями: на приготовление пищи с использованием газа — 0,5 м3 в сутки; на горячую воду, производимую газовым водонагревателем — 0,5 м3 в сутки; на отопление от газового отопительного аппарата — 7 — 12 м3 в сутки.
Давление газа в пределах внутреннего газопровода индивидуального жилого дома не может превышать величины в 0,003 МПа.
Надземные газопроводы на участке жилого дома должны располагаться там, где нет проезда транспорту и проходу людей. Они размещаются в высоту не менее чем на 0,35 м от земли до нижней части трубы.
При вводе в дом газовая труба низкого давления оборудуется отключающим устройством, размещённом на высоте до 1,8 м от земли.
Расстояние между трубопроводами, размещёнными в непосредственной близости к газопроводу, должно обеспечивать возможность доступа для целей ремонта и обслуживания.
Любые газовые хранилища следует вкапывать в грунт на глубину, определяемую расстоянием в 60 см от поверхности до резервуара, если зимой земля промерзает, и в 20 см, если промерзания нет. Если хранилища устанавливаются там, где уровень грунтовых вод не позволяет их закапывать, то резервуары нужно изолировать от воды и обеспечить их неподвижность. Газопровод низкого давления проводится под землёй, за исключением ситуации многолетней мерзлоты.
Внутри дома газопровод должен быть открытым. Иное допускается только в том случае, если газовые трубы размещены вблизи специальной вентиляции, и закрыты щитами, которые снимаются без специальных работ и приспособлений.
Там, где пересекаются строительные конструкции, газопровод помещается в специальные футляры. Их концы должны быть размещены не менее чем на 3 см от пола. Трубы не должны соприкасаться с футляром (зазор в 5 см). Эти 5 см должны быть закрыты эластичными материалами.
Отключающие устройства размещаются перед счетчиками и потребляющими газ устройствами.

Что ещё учитывается при расчёте газопроводной магистрали

В результате трения о стенки скорость газа по сечению трубы различается – по центру она быстрее. Однако применяется для расчётов средний показатель – одна условная скорость.

Различают два вида перемещения по трубам: ламинарное (струйное, характерное для труб с малым диаметром) и турбулентное (имеет неупорядоченный характер движения с непроизвольным образованием вихрей в любом месте широкой трубы).

Газ перемещается не только из-за оказываемого на него внешнего давления. Его слои оказывают давление между собой. Поэтому учитывается и фактор гидростатического напора.

На скорость перемещения влияют и материалы труб. Так в стальных трубах в процессе эксплуатации увеличивается шероховатость внутренних стенок и оси сужаются по причине зарастания. Полиэтиленовые трубы, наоборот, увеличиваются во внутреннем диаметре с уменьшением толщины стенок. Всё это учитывается при расчётном давлении.

ПромГазАрм

Газопроводы в зависимости от давления подразделяют:

на газопроводы высокого давления I категории — при рабочем давлении газа свыше 0,6 МПа (6 кгс/см2) до 1,2 МПа (12 кгс/см2) включительно для природного газа и газовоздушных смесей, до 1,6 МПа (16 кгс/см2) для сжиженных углеводородных газов (СУГ);

газопроводы высокого давления II категории — при рабочем Давлении газа свыше 0,3 до 0,6 МПа (3. 6 кгс/см2);

газопроводы среднего давления — при рабочем давлении газа свыше 500 даПА (0,05 кгс/ем2) до 0,3 МПа (3 кгс/см2);

газопроводы низкого давления — при рабочем давлении газа До 500 даПА (0,05 кгс/см2) включительно.

В зависимости от местоположения относительно планировки населенных пунктов газопроводы разделяют на уличные, внутри-квартальные, дворовые, межцеховые.

По расположению относительно поверхности земли газопроводы классифицируют на подземные (подводные), надземные (надводные) и наземные.

По назначению в системе газоснабжения газопроводы делят на распределительные, газопроводы-вводы, вводные, продувочные, сбросные, импульсные, а также межпоселковые.

В зависимости от материала труб газопроводы бывают металлические (стальные, медные и др.) и неметаллические (полиэтиленовые и др.).

По виду транспортируемого газа различают газопроводы природного газа, попутного и сжиженною.

В зависимости от надежности газоснабжения, объема, структуры и плотности газопотребления, местных условий, а также на основании технико-экономических расчетов производится выбор систем распределения, число газорегуляторных пунктов (ГРП) и принцип построения распределительных газопроводов (кольцевые, тупиковые, смешанные).

Распределительными являются газопроводы, идущие от обеспечивающих газоснабжение населенных пунктов ГРП до вводов (уличные, внутриквартальные, дворовые, межцеховые и др.). Ввод представляет собой участок газопровода от места присоединения к распределительному газопроводу до здания, включая отключающее устройство на вводе в здание, или до вводного газопровода.

Внутренними являются газопроводы, прокладываемые внутри здания от вводного газопровода или ввода до места подключения прибора.

Максимальное давление газа в газопроводах, прокладываемых внутри зданий: для производственных зданий промышленных предприятий, а также для отдельно стоящих котельных — 0,6 МПа;

предприятий бытового обслуживания производственного характера — 0,3 МПа;

предприятий бытового обслуживания непроизводственного характера и общественных зданий — 500 даПА;

жилых зданий — 300 даПА.

Для тепловых установок промышленных предприятий и отдельно стоящих котельных допускается использование газа с давлением до 1,2 МПа, если такое давление требуется по условиям технологии производства.

При проектировании газоснабжения городов и других населенных пунктов принимаются следующие системы распределения газа по давлению:

одноступенчатая с подачей потребителям газа одного давления;

двухступенчатая с подачей потребителям газа по газопроводам двух давлений;

трехступенчатая с подачей потребителям газа по газопроводам трех давлений, связь между газопроводами различных давлений, входящих систему газоснабжения, должна предусматриваться только через ГРП и газорегуляторные установки (ГРУ). Исключение составляют сами ГРП, где на обводной линии между газопроводами различных давлений устанавливаются два запорных устройства.

Какое давление лучше среднее или низкое?

Вначале для жилых домов подавалось низкое давление около 0,03 Мпа, так как при среднем показателе, было необходимо приобретение дорогостоящего оборудования, которое способно снизить давление на входном участке газа в трубы изнутри помещения. Так как потребителей слишком много, то низкого давления может не хватить на все дома, особенно в зимний период, когда активно работает отопление. Система, имеющая средний показатель давления, такая проблема исключается. Также современное оборудование, то есть котлы, имеют высокие требования, и бесперебойно работают только при среднем давлении. Если показатель является низким, то котел начинает плохо работать или вовсе отключается, пока не появится необходимое давление. Лучше не приобретать котел, предназначенный для среднего давления, при низком показателе. В таком случа приобретают комбинированные твердотопливные котлы, которые можно использовать для отопления твердыми материалами, при отсутствии газа или его низком давлении. Слишком высокое давление также не является хорошим показателем для жилого помещения, так как могут возникать аварийные ситуации, поэтому для таких показателей необходимо устанавливать систему распределения. Газ с низким давлением подается в маленькие поселки, детские дома, школы или садики. Крупные города или мегаполисы оснащают газопроводом с высоким давлением.

Магистральные газопроводы и их охранные зоны

Магистральные газопроводы являются целыми комплексами технических сооружений, основная задача которых – транспортировка газа из места его добычи к распределительным пунктам, а далее к потребителю. В непосредственной близости к городу они переходят в местные. Последние, в свою очередь, служат для распределения газа по городу и доставки в промышленные предприятия.

Проектирование и прокладка магистральных коммуникаций должна учитывать объемы газа, мощность работающего с ним оборудования, давления газа и конечно же правила закладки магистральных газопроводов. Расположение магистрального газопровода возле объекта, который требуется газифицировать, вовсе не означает, что врезка будет применена именно к нему.

Врезка может быть проложена в нескольких километрах от газифицированного участка. Кроме того, врезка должна учитывать практическую возможность обеспечения потребителя с заданной мощностью и давлением в трубе.

Магистральные трубы имеют разную производительность. На неё влияет, прежде всего, топливно-энергетический баланс района, в котором планируется прокладка трубопровода. При этом, необходимо рационально определить годовое количество газа, учитывающее объемы ресурса, на перспективу после начала эксплуатации комплекса.

Обычно параметр производительности характеризует количество поступающего за год газа. В течение года этот показатель будет колебаться в сторону уменьшения, из-за неравномерного использования населением газа по сезонам. К тому же на это влияют еще и изменения в температуре внешней среды.

Охранная зона газопровода высокого давления

Охранная зона магистрального газопровода подразумевает участок по обе стороны газопровода, ограниченный двумя параллельными линиями. Охранные зоны для магистральных газовых труб обязательны из-за взрывоопасности таких коммуникаций. И потому прокладка газопровода должна проводиться с учетом необходимого расстояния.

Для соблюдения нужной протяженности охранных зон, нужно учесть следующие правила:

для магистралей высокого давл. I категории – охранная зона составляет 10 м;
для труб высокого давл. II категории – охранная зона составляет 7 м;
для магистралей среднего давл. – охранная зона составляет 4 м;
для труб низкого давл. – охранная зона составляет 2 м.

Хранение и транспортировка газов

Если нужно перевезти значительное количество газа из одного места в другое, или когда газы необходимо длительно хранить — их помещают в специальные прочные металлические сосуды. Из-за того, что при уменьшении объема увеличивается давление, газ можно закачать в небольшой баллон, но он должен быть очень прочным.

Сосуды, предназначенные для транспортировки газов, выдерживают высокие давления. Поэтому с помощью специальных насосов (компрессоров) туда можно закачать значительные массы газа, которые в обычных условиях занимали бы в сотни раз больший объем.

Поскольку давление газов в баллонах даже при комнатной температуре очень велико, их ни в коем случае нельзя нагревать. Например, держать под прямыми лучами солнца или любым способом пытаться сделать в них отверстие, даже после использования.

Понимать и любить этот мир проще, когда разбираешься в физике. В этом помогут небезразличные и компетентные преподаватели онлайн-школы Skysmart.

Чтобы формулы и задачки ожили и стали более дружелюбными, на уроках мы разбираем примеры из обычной жизни современных подростков. Приходите на бесплатный вводный урок по физике и начните учиться в удовольствие уже завтра!

Типы существующих сетей

Отличаться газопровод может и по типу прокладки. На сегодняшний день существует прокладка магистралей:

тупиковая;
кольцевая.

В первом случае, с тупиковой сетью, пользователи снабжены газом с одной стороны. Во втором, когда речь идет о кольцевой системе, с двух сторон по типу замкнутого кольца.

Тупиковая система имеет один существенный недостаток: при необходимости проведения ремонтных работ нужно отключать огромные участки, тем самым лишая снабжения солидное количество потребителей.

Поэтому, в том случае когда речь идет о приобретении оборудования при условии тупиковой прокладки, необходимо учитывать этот фактор, чтобы котел и другие представители данного сегмента имели возможность автоматического отключения при отсутствии давления.

Что касается кольцевой системы прокладки газа, то она не имеет подобного рода изъянов. Ведь здесь идет речь о двусторонней подаче. Кроме того, каждый из потребителей получает достаточное количество газа, в то время как при тупиковой системе давление постепенно падает, в виду того что его просто-напросто разбирают потребители, располагающиеся ближе к ГРП.

В больших городах проведение газопровода характеризуется подземными работами.

Действительно, магистрали укладывают под землей на глубине до 2 метров. Это более приемлемый вариант укладки, существенно облегчающий ремонтные работы. При этом надземный провод допускается в таких местах, как водоемы, большие овраги, преграды другого типа. Нередко можно наблюдать надземный газопровод и на территории крупных промышленных комплексов, что также допускается.

В обязательном порядке в случае необходимости нужно осуществлять установку отключающего оборудования в местах такого плана:

в местах ответвления распределителей низкого, высокого и среднего давления;
на участках (что позволяет в случае необходимости отключить лишь один микрорайон для проведения ремонтных работ, не прибегая к глобальному прекращению газоподачи);
при пересечении магистралей с такими коммуникациями, как железная дорога, автомобильные трассы, водоемы и т.д.;
на входе и выходе газораспределительного пункта.

Для того чтобы искусственно занизить давление перед подачей газа в городскую магистраль, продукт поступает в газораспределительную станцию, где давление понижается на одну или две степени, в зависимости от исходного показателя. Из ГРС производится поступление газа отдельным потребителям или ГРП, когда речь идет о многоэтажных зданиях.

Для чего необходим расчет газопровода

Расчет газопроводной магистрали необходим, чтобы выявить возможное сопротивление в газовой трубе.
Правильные вычисления дают возможность качественно и надежно подобрать необходимое оборудование для газовой конструкционной системы.
После произведенного расчета, можно наилучшим образом подобрать верный диаметр труб. В результате газопровод сможет осуществлять стабильное и эффективное поступление голубого топлива. Газ будет подаваться при расчетном давлении, он будет быстро и качественно доставляться во все нужные точки газопроводной системы.
Газовые магистрали будут работать в оптимальном режиме.
При правильном расчете в конструкции не должно быть излишних и чрезмерных показателей при установке системы.
Если расчет выполнен правильно, застройщик может финансово сэкономить. Все работы будет выполнены согласно схеме, будут закуплены только необходимые материалы и оборудование.

Давление в газовой смеси

Отвечая на вопрос о том, как найти давление газа и формулы, мы ничего не говорили о том, является ли газ чистым, или речь идет о газовой смеси. В случае формулы для P, которая следует из уравнения Клапейрона, нет никакой связи с химическим составом газа, в случае же выражения для P из МКТ эта связь присутствует (параметр m). Поэтому при использовании последней формулы для смеси газов становится непонятным, какую массу частиц выбирать.

Когда необходимо рассчитать давление смеси идеальных газов, следует поступать одним из двух способов:

Рассчитывать среднюю массу частиц m или, что предпочтительнее, среднее значение молярной массы M, исходя из атомных процентов каждого газа в смеси;
Воспользоваться законом Дальтона. Он гласит, что давление в системе равно сумме парциальных давлений всех ее компонентов.

Таблицы соотношения единиц измерения

Более наглядное и подробное понятие о категориях газопроводов получим из таблицы 1.

Единица измерения	Показатели давления газа
Низкое	Среднее	Высокое 2 кат.	Высокое 1 кат
МПа	до 0,005	от 0,005 до 0,3	от 0,3 до 0,6	от 0,6 до 1,2
кПа	до 5,0	от 5 до 300	от 300 до 600	от 600 до 1200
мбар	до 50	от 50 до 3000	от 3000 до 6000	от 6000 до 12000
бар	до 0,05	от 0,05 до 3	от 3 до 6	от 6 до 12
атм	до 0,049	от 0,049 до 2,96	от 2,960 до 5,921	от 5,921 до 11,843
кгс/см2	до 0,050	от 0,5 до 3,059	от 3,059 до 6,118	от 6,118 до 12,236
н/м2 (Па)	до 5000	от 5000 до 300000	от 300000 до 600000	от 600000 до 1200000

Здесь приведены показатели в различных системах измерения, которые часто используются в технической и нормативной литературе.

Результаты контрольной опрессовки газопровода

Положительный результат выполненной работы – это стабильное давление в участке газовой коммуникации. В таком случае бригада ремонтников должна снять шланги, соединяющие воздуховод с газопроводом. Во время этих действий нужно проконтролировать то, чтобы вся запорная арматура на подводе воздуха к газопроводу была перекрыта. Далее, устанавливаются заглушки на патрубках, подающих воздух в газопровод.

В случае падения давления в коммуникации при пневматической опрессовке, результат её будет отрицательным, и запуск газопровода будет отложен на время пока не примутся соответствующие меры. Потребуется последующее обследование испытуемого участка на выявление несоответствий с дальнейшим их устранением. Затем, газопровод необходимо повторно проверить.

Результаты проведённой работы заносятся в специальный журнал и фиксируются в нарядах рабочей бригады. Перед тем как запустить систему, в ней должно оставаться воздушное давление.

На предприятиях с газовым обеспечением, кроме акта приёма-сдачи газовых объектов, должны быть в наличии такие документы, как:

приказ о назначении ответственного за объекты газового хозяйства организации;
инструкция по эксплуатации коммуникаций, оборудования и аппаратуры объектов газового хозяйства организации;
инструкция по охране труда при эксплуатации и проведении ремонтных работ на газопроводах и газовом оборудовании.

Классификация по давлению

Во всех случаях одной из определяющих характеристик путепровода остается давление. От того, к какому виду газопроводов по давлению относится сеть, зависят правила ее эксплуатации, а также надежность, безопасность и мощность всей системы.

Что до назначения сетей таблицы классификации газопроводов по давлению, то:

Газопроводы высокого давления обслуживают промышленного предприятия и газорегуляторные пункты магистралей среднего давления.
Трубопровод газа среднего давления обеспечивает снабжение газом коммунальных хозяйств и небольших производственных цехов (а также систем низкого давления).
Путепроводы низкого уровня давления обслуживают бытовой сегмент и коммунальные хозяйства.

Нормы и СНиПы на газоснабжение

Существуют стандарты, регламенты, санитарные правила, регулирующие газоснабжение

Это важно, так как транспортировка газа влечет за собой высокие риски для окружающей природы и человека. Основополагающим является СП62.13330.2011*, «Газораспределительные системы»

В нем изложены требования по проектированию и строительству, ремонту и реконструкции сетей подачи газа.

Стандарты ГОСТ 5542; 20448; 52087 и 27578 регламентируют качества природного газа, используемого для промышленного производства и быта населения. В СНиП 2.04.08-87*приводится давление газа в газопроводе дома или отдельной квартиры, классификация трубопроводов по давлению. Нормативный документ указывает следующие требования:

Суточные нормативы потребления газа на бытовые цели (приготовление пищи, подогрев воды, отопление) составляют от 8 до 13 м3.
Давление во внутреннем газопроводе не выше 0,003 МПа.
Надземный газопровод не располагать в местах пешеходных и транспортных дорожек.
Минимальная высота размещения газовой трубы от земли составляет 35 см.
Отключающее устройство при вводе в дом размещают не выше 1,8 метра.
Прокладка газовой трубы в доме должна быть открытой, запрещается замуровывать ее или зашивать строительными материалами.

Соблюдение требований Правил по устройству газопровода является неукоснительным.

Магистральные газопроводы. Газопроводы высокого, среднего и низкого давления Глоссарий

Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70. 80% всех капитальных вложений. При этом от общей протяжённости распределительных газовых сетей 80% приходится на газопроводы низкого давления и 20% – на газопроводы среднего и высокого давлений.

Классификация газопровода по давлению

В системах газоснабжения в зависимости от давления транспортируемого газа различают:

газопроводы высокого давления I категории (рабочее давление газа свыше 1,2 МПа);
газопроводы высокого давления I категории (рабочее давление газа от 0,6 до 1,2 МПа);
газопроводы высокого давления II категории (рабочее давление газа от 0,3 до 0,6 МПа);
газопроводы среднего давления (рабочее давление газа от 0,005 до 0,3 МПа);
газопроводы низкого давления (рабочее давление газа до 0,005 МПа).

Газопроводы низкого давления служат для подачи газа к жилым домам, общественным зданиям и коммунально-бытовым предприятиям. Газопроводы среднего давления через газорегуляторные пункты (ГРП) снабжают газом газопроводы низкого давления, а также промышленные и коммунально-бытовые предприятия. По газопроводам высокого давления газ поступает через ГРП на промышленные предприятия и газопроводы среднего давления. Связь между потребителями и газопроводами различных давлений осуществляется через ГРП, ГРШ и ГРУ.

Расположение газопроводов (классификация)

В зависимости от расположения газопроводы делятся на наружные (уличные, внутриквартальные, дворовые, межцеховые) и внутренние (расположенные внутри зданий и помещений), а также на подземные (подводные) и надземные (надводные). В зависимости от назначения в системе газоснабжения газопроводы подразделяются на распределительные, газопроводы-вводы, вводные, продувочные, сбросные и межпоселковые.

Распределительными являются наружные газопроводы, обеспечивающие подачу газа от магистральных газопроводов до газопроводов-вводов, а также газопроводы высокого и среднего давлений, предназначенные для подачи газа к одному объекту.

Газопроводом-вводом считают участок от места присоединения к распределительному газопроводу до отключающего устройства на вводе.

Вводным газопроводом считают участок от отключающего устройства на вводе в здание до внутреннего газопровода.

Межпоселковыми являются распределительные газопроводы, расположенные вне территории населенных пунктов.

Внутренним газопроводом считают участок от газопровода-ввода (вводного газопровода) до места подключения газового прибора или теплового агрегата.

Материалы для газопроводов

В зависимости от материала труб газопроводы подразделяют на металлические (стальные, медные) и неметаллические (полиэтиленовые).

Различают также трубопроводы с природным, со сжиженным углеводородным газом (СУГ), а также сжиженным природным газом (СПГ) при криогенных температурах.

Принцип построения распределительных систем газопроводов

По принципу построения распределительные системы газопроводов делятся на кольцевые, тупиковые и смешанные. В тупиковых газовых сетях газ поступает потребителю в одном направлении, т.е. потребители имеют одностороннее питание.

В отличие от тупиковых, кольцевые сети состоят из замкнутых контуров, в результате чего газ может поступать к потребителям по двум или нескольким линиям.

Надежность кольцевых сетей выше тупиковых. При проведении ремонтных работ на кольцевых сетях отключается только часть потребителей, присоединенных к данному участку.

Разумеется, если вам надо заказать проведение газа в на участок или выполнить газификацию многоквартирного дома, вместо заучивания терминов выгоднее и эффективнее обратиться к надежным сертифицированным подрядчикам. Мы выполним работы по проведению газа на ваш объект качественно и в оговоренные сроки.

ООО «ГазКомфорт»

Офис в Минске: г.Минск, пр. Победителей 23, корп. 1, офис 316АОфис в Дзержинском: г.Дзержинск, ул. Фурманова 2, оф.9

Дополнительные опции

Наименование услугиТипЦена с НДС, руб.Комплектация указателем рабочего давления (1 маркер / 2 маркера на циферблате)Комплектация запорным клапаном VE2-2-G½Осевое присоединениеИндивидуальная двойная шкала Индивидуальная шкала в mbarИсполнение IP54Индивидуальный номер прибора + паспортСвидетельство о поверке к нумерованному приборуПервичная заводская поверкаПериодическая поверкаГарантийная пломба-стикерРемонтОчистка прибора от загрязнений (мазут, краска и пр.)

Комплектация указателем предельных значений (нержавеющая сталь)	КМ-12, 22, 31	95
КМ, КМВ	40 / 50
КМ	1420
КМ-11, 12	под заказ
КМ-22	+10% к стоимости прибора
КМ, КМВ (IP40)	+10% к стоимости прибора
КМ, КМВ	36
КМ, КМВ	100
КМ, КМВ
КМ, КМВ	140
Пломбировка манометра (под заказ)	КМ-12	55
КМ-22	25
КМ, КМВ	140
КМ, КМВ	индивидуально

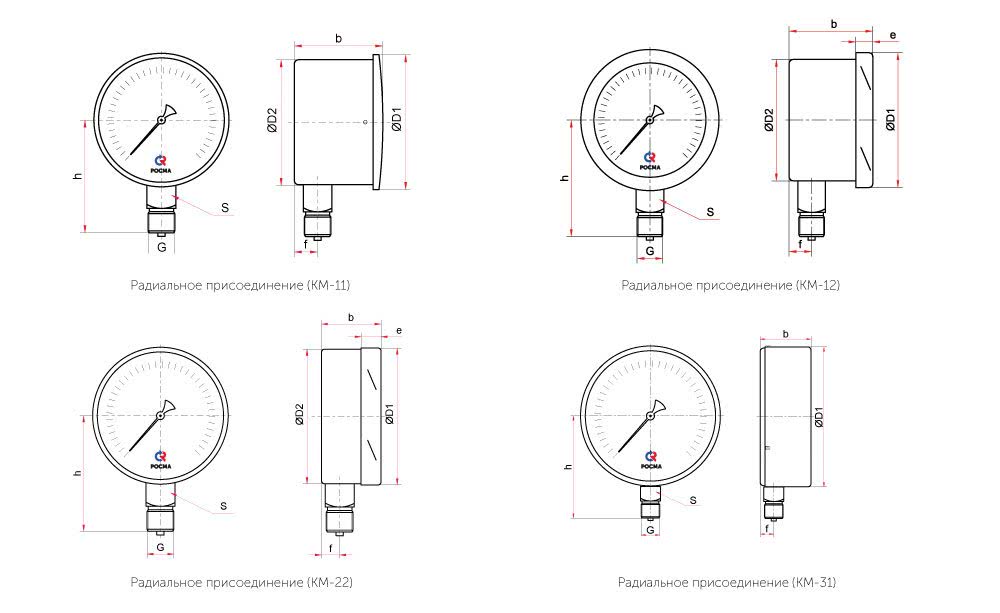

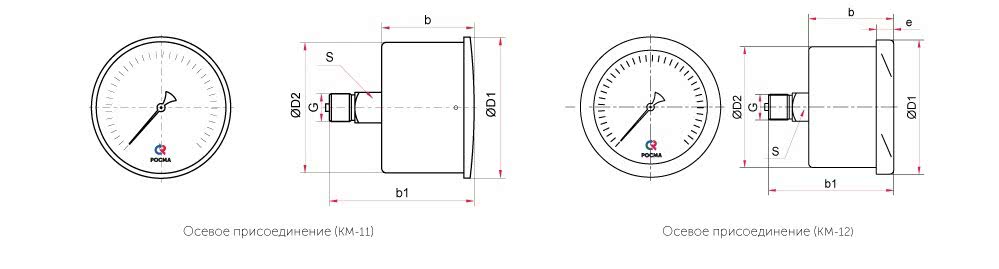

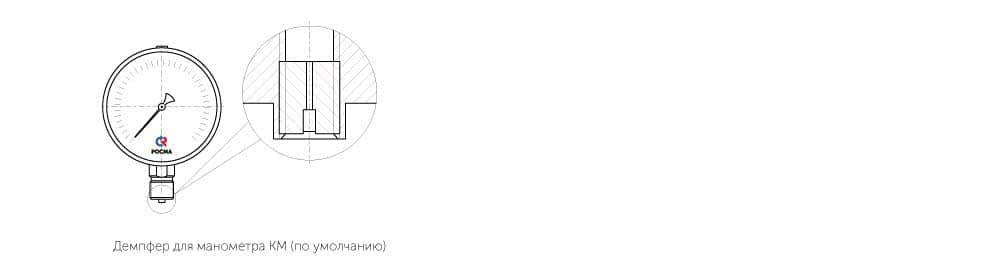

РаспечататьЧертежи

Основные размеры (мм), вес (кг)

ТипØD1D2behfSGВес

КМ-11Р	63	67	66	45	—	57	10	14	M12×1,5	0,22
КМ-12Р	73	65	38	10	56	9	0,20
КМ-22Р	100	101	99	51	18	90	16	22	G½ или M20×1,5	0,59
КМ-31Р	150	150	—	60	—	116	1,07

Основные размеры (мм), вес (кг)

ТипØD1D2beb1SGВес

КМ-11Т	63	65	65	46	—	71	14	M12×1,5	0,18
КМ-12Т	73	37	10	57	14

РаспечататьМонтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Напоромер должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

Манометр газовый следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Для увеличения срока службы прибора рекомендуется перед манометром устанавливать кнопочный запорный клапан VE2-2 с автоматическим перекрытием и сбросом давления со стороны манометра. А при работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать клапан ПК-Н.

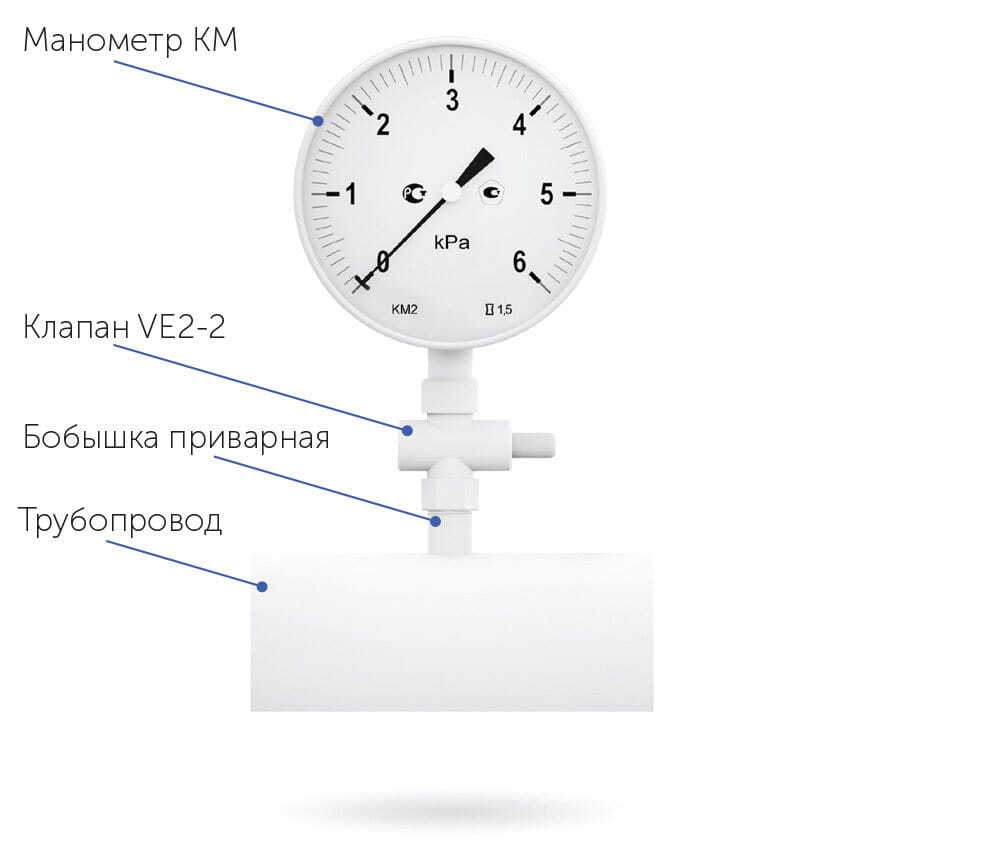

Типовой узел отбора для подключения манометра состоит из приварной бобышки и кнопочного клапана.

Напоромер необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.

РаспечататьКарта заказа

Тип	манометр	КМ
мановакуумметр	КМВ
Диаметр корпуса	63 мм	1
100 мм	2
150 мм	3
Материал корпуса	сталь	1
нержавеющая сталь	2
Присоединение (расположение штуцера)	радиальное	Р
осевое	Т
Диапазон показаний давлений, кПа	КМ	0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
КМВ	−1…1,5 / −1…3 −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5
Резьба присоединения	100, 150 мм	G½; М20×1,5
63 мм	М12×1,5
Класс точности	100, 150 мм	1,5
63 мм	1,5 / 2,5
Степень защиты	IP40	—
IP54	IP54

Пример обозначения:
КМ − 22Р. (0−10 кПа) G½. 1,5

Дополнительное оборудование
Кнопочный запорный клапан VE2-2Бобышки из углеродистой сталиПереходники из латуни с наружным штуцером для шлангаУплотнительные кольца, паронитовые прокладки для манометровУказатели предельных значенийЕще

Внимание! С 6 мая 2020 года вводится новый прайс-лист

Расширен ассортимент скоб для ТМ

Архив новостей
Новости

Источники

https://stanok.guru/oborudovanie/raznoe/izmerenie-davlenie-gaza-i-manometry.html
https://sovet-ingenera.com/gaz/equip/manometry-dlya-izmereniya-davleniya-gaza.html
https://domsgazom.ru/davlenie-gaza/izmerenie-davleniya-gaza
https://www.fiztech.ru/catalog/manometry/gazovye_manometry/
https://tehpribory.ru/glavnaia/pribory/manometr.html
https://StrojDvor.ru/gazosnabzhenie/manometry-dlya-izmereniya-davleniya-gaza/
https://ogon.guru/otoplenie/kotli/gazovie/aksessuari/manometr.html
https://mr-build.ru/newteplo/manometr-dla-izmerenia-davlenia-gaza-v-kotle.html
https://rosma.spb.ru/manometers/dlya_izmereniya_nizkikh_davlenij_gazov/

Проектирование газопроводов среднего давления

Газопровод среднего давления является источником питания:

потребительской сети низкого давления, используется при подаче топлива с использованием ГРП и газорегуляторных установок;
отдельно стоящих котельных, расположенных в непосредственной близости от строений и обеспечивающих работу предприятий или объектов, расположенных на территории населенных пунктов;
котельных встроенного типа или пристроенных к жилым зданиям, производственным сооружениям или коммунальным учреждениям.

Проектирование, строительство, расширение или реконструкцию газораспределительных систем низкого давления может осуществлять только специализированное предприятие, имеющее в штате специалистов с наличием необходимого допуска к проведению работ. Использование в газораспределительной системе низкого рабочего давления является наиболее безопасным способом доставки топлива потребителям, и применяется для отопления жилья, лечебных заведений и образовательных учреждений.

Причина возникновения давления в газах

Прежде чем записать формулы расчета давления газа, необходимо разобраться, почему оно возникает в изучаемой системе.

Согласно физическому определению, давление – это величина, равная отношению силы, которая перпендикулярно воздействует на некоторую площадку, к площади этой площадки, то есть:

Выше мы отмечали, что существует только один единственный тип взаимодействия в идеальной газовой системе – это абсолютно упругие столкновения. В результате них частицы передают количество движения Δp стенкам сосуда в течение времени соударения Δt. Для этого случая применим второй закон Ньютона:

Именно сила F приводит к появлению давления на стенки сосуда. Сама величина F от столкновения одной частицы является незначительной, однако количество частиц огромно (≈ 1023), поэтому они в совокупности создают существенный эффект, который проявляется в виде наличия давления в сосуде.

Для чего нужен гидравлический расчет внутридомового газопровода

В период расчетных работ происходит определение видов необходимых газовых элементов. Приборы, задействованные в доставке и регулировании газа, изображают схему всей внутридомовой системы. Это позволяет вовремя выявить разнообразные неполадки, а также четко провести монтажные работы.

В проекте находятся определенные точки, где, согласно нормам, будут размещены газовые элементы. Также согласно этим нормам учитываются условия безопасности.

В условиях подачи топлива в расчет принимается кухонная комната, ванная и количество жилых помещений. В кухне к сведению также принимают наличие таких элементов, как дымовая труба, вытяжка. Все это необходимо для того, чтобы произвести качественную установку приборов и трубопровода для доставки природного газа.

Газопроводы высокого, среднего и низкого давления
