Подбор стабилизатора
Основными параметрами при подборе стабилизатора являются качество выходного тока, мощность, скорость срабатывания, а также диапазоны входящего и выходящего напряжения. Чем ближе синусоида выходного сигнала к идеальной, тем выше качество сигнала стабилизатора. Приборы Teplocom не изменяют направление сетевого тока, обеспечиваемого ими качества тока достаточно для большинства бытовых моделей отопителей.
Электрическая мощность стабилизатора подбирается с запасом 30% к мощности потребителя. Если совместно с котлом используется внешний циркуляционный насос, требуемая мощность электроприбора рассчитывается по формуле:
Vtot = 1.3 x (V1 + V2∙3), где:
- V1 — мощность котла, ВА.
- V2 — мощность циркуляционного насоса, ВА.
- 3 — коэффициент, учитывающий скачок напряжения при пуске насоса.
- 1.3 — коэффициент, обеспечивающий запас мощности 30%.
Быстродействие стабилизатора определяет скорость, с которой прибор корректирует скачки напряжения.
В паспорте изделия указывают время срабатывания (в миллисекундах) либо скорость стабилизации (в вольтах за секунду, В/с). Следует выбирать приборы с наименьшим временем срабатывания и наибольшей скоростью стабилизации.
Чем шире рабочий диапазон входного напряжения, тем более универсален стабилизатор: приборы с ограниченным входным диапазоном не подойдут для сетей с низким качеством электроснабжения. Диапазон выходного напряжения, наоборот, следует выбирать как можно меньше. Большие отклонения выходного тока от 220 В чреваты нарушениями работы котла и его поломками.
Внимание! Отопительные приборы без сложной автоматики способны выдерживать отклонения до 10%, продвинутые модели котлов не допускают погрешностей свыше 5%

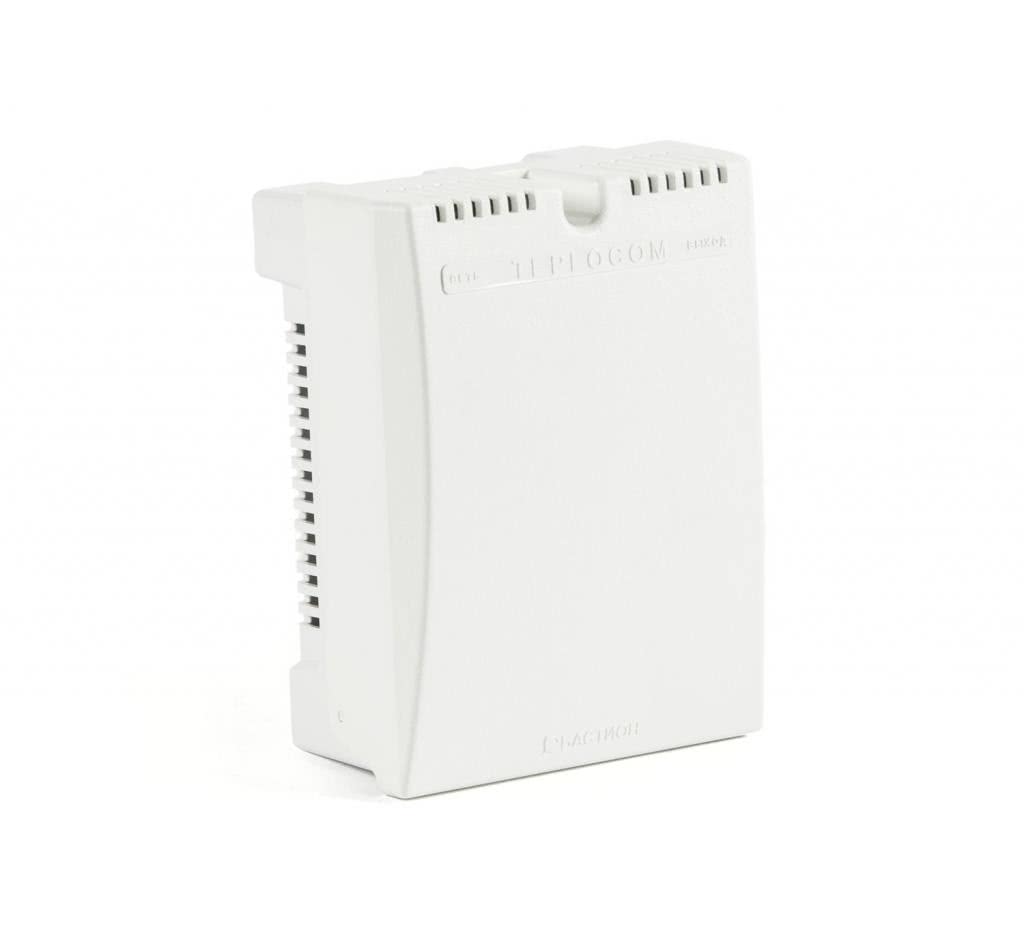

Технические характеристики стабилизатора Теплоком
Стабилизатор выравнивает напряжение до 220-240 В при условии сетевого колебания 145-260 В
Стабилизационные устройства выпускаются в сериях Teplocom и SKAT ST. Линейка Теплоком оснащается микропроцессором, отличается широким диапазоном входного напряжения.
Релейные аппараты имеют следующие технические параметры:
- выравнивание напряжения до 220-240 В при условии сетевого колебания 145-260 В;
- работа в температурном диапазоне от -10 до +40 градусов;
- форма напряжения на выходе – чистый синус;
- номинал мощности – 400 ВА;
- максимальная мощность – от 500 до 1300 ВА;
- влагозащита класса IP-20;
- возможность эксплуатации при влажности воздуха 80 %.
Принцип действия стабилизаторов
Принцип действия
Стабилизатор Теплоком эксплуатируется с целью выравнивания электропитания техники с общей мощностью поглощения до 800 ВА. Источники бесперебойного напряжения целесообразны при постоянных веерных отключениях, низком сетевом напряжении или перенапряжении. Приборы обеспечивают автономность газового котла в условиях отключения электроэнергии.
ИБП выравнивают выходное напряжение в диапазоне 220 В, если подается внешнее 135-270 В. При превышении данных показателей срабатывает автоматическое отключение. После возврата питания выхода в рабочий диапазон прибор снова включится.
Защитные системы сохраняют стабилизаторы при неисправности на линии. Они функционируют автономно. Также устройства холдинга «Бастион» автоматически выключаются при перегреве.
Информация о напряжении на входе/выходе выводится на табло.
Источники Бесперебойного Питания TEPLOCOM
Давайте теперь рассмотрим продукцию БАСТИОН для БЕСПЕРЕБОЙНОГО питания оборудования котельной и систем видеонаблюдения. Серия ИБП TEPLOCOM для котлов отопления является прекрасным решением для осуществления бесперебойного функционирования котельной, использующей в качестве топлива все энергоносители, кроме электричества. Конструкция ИБП ТЕПЛОКОМ — это слияние стабилизаторов серии ST и всем известных ИБП.
Такая конструкция позволяет создать универсальное устройство бесперебойного питания, способного не только выдерживать большие перегрузки, но и держать стабильно выходное напряжение длительный период. А использование в качестве ядра автотрансформатора позволяет подключать к ИБП не только электронную нагрузку, но и индуктивную. А это означает, что появляется возможность безопасно питать электродвигатели и насосы.
Перегрузочная способность источников бесперебойного питания (ИБП) ТЕПЛОКОМ позволяет выдерживать большие пусковые токи.
ИБП TEPLOCOM-1000 исп.D являются On-LINE устройствами бесперебойного питания. А это означает, что Вы всегда имеете стабильные 220В +-3% с частотой 50Гц. Возможность использования автомобильных аккумуляторов расширяет применение ИБП. Установив, такой «бесперебойник» можно всегда запитать котельную, даже когда аккумулятор внезапно выйдет из строя — аккумулятор, что прячется под капотом автомобиля в критическую ситуацию может прийти на помощь!!!! А это ещё один немаловажный факт.
К тому же бензогенераторы или дизель генераторы имеют один неприятный момент — они создают огромное количество помех в синусоиде и амплитуде снимаемого с них напряжения. А это может вывести чувствительное к электроснабжению оборудование котельной. И даже стабилизаторы не смогут в этом помочь.
А вот ПРЕОБРАЗОВАТЕЛЬ TEPLOCOM-1000 исп.D с легкостью справится с этой задачей. К тому же этот БЕСПЕРЕБОЙНИК на, входе питания, имеет небольшую встроенную грозозащиту с фильтром помех. Но это не означает, что его можно смело подключать к генератору. Некачественная линия электроснабжения может привести к срабатыванию защитного механизма и входной модуль грозозащиты приведет к выводу из строя питающей части, защитив сам ИБП.
Гордость TEPLOCOM-1000 — это мощный процессорный преобразователь с высокой дискретностью, который способен создать синусоиду идеальной формы.
Устройство и виды стабилизаторов напряжения.
Стабилизатор напряжения — это устройство, которое способно реагировать на повышение или понижение входного напряжения. В бытовой эксплуатации существует три типа стабилизаторов: , с механическим регулированием
и . Все стабилизаторы автотрансформаторные. Помните ЛАТР во времена СССР? Основной принцип регулирования автотрансформаторных стабилизаторов напоминает переменный резистор и индуктивность, которая накапливает энергию. В качестве накопителя служит сердечник трансформатора. Итак:
Релейные стабилизаторы напряжения
— являются самым распространенным видом в бытовом применении. В отличии от полупроводниковых и механических стабилизаторов являются идеальной нишей для бытовых нужд. Скорость срабатывания у релейных стабилизаторов немного ниже, чем у полупроводниковых, но она лежит в допустимых значениях. Большая коммутационная мощность ещё один плюс в карму этих устройств. А низкая помеха автотрансформатора улучшает качество электроснабжения и избавляет от постоянных регулирований в сети электропотребления. Большинство таких стабилизаторов работают с шагом 2,5-3% по каждому выходному проводу, что создаёт возможность регулирования в диапазоне 15-30% от допустимых значений электроснабжения. Например одним из лидеров этой ниши является стабилизатор для котла TEPLOCOM ST-555. Почему для котла, так дело в том, что он для этих нужд и был изобретён. Такие стабилизаторы уверенно работают не только с электроникой, но и могут похвастаться возможностью снабжения стабильным напряжением индуктивной нагрузки (насосы, нагреватели и т.д.).
Полупроводниковые стабилизаторы
в отличии от релейных, работают намного быстрее и способны выдерживать большие перенапряжения до 280В. Такие устройства годятся для бытовой электроники и не предназначены для техники с индуктивной нагрузкой (двигатели, насосы, электронагревательные устройства). Это обусловлено конструкцией самих полупроводников-ключей (симисторов). А в частности, ограничения касаются скорости изменения напряжения между основными электродами симистора и скорости изменения рабочего тока. Превышение скорости нарастания тока между основными электродами, может привести к повреждению симистора. Опасность превышения скорости нарастания тока заключается в глубокой положительной обратной связи перехода симистора, процесс отпирания может длиться до нескольких микросекунд, в течение которых к симистору оказываются приложены одновременно большие значения тока и напряжения. Ввиду малого падения напряжения на полностью открытом симисторе и мгновенной мощности, во время открывания симистора, достигаются большие величины, которые сопровождаются выделением тепла, и как следствие, может привести к перегреву и повреждению кристалла полупроводника. Применение полупроводников усложняет схемы коммутации, что приводит и к росту компонентов микропроцессорной платы, а значит и цены. Минусом таких стабилизаторов — малая нагрузочная мощность, что обуславливает использование дорогих компонентов при больших мощностях. Среди плюсов — это высокая скорость срабатывания, плавная регулировка и малая помехогенерация.
Стабилизаторы с механическим регулированием — представляют самый обыкновенный ЛАТР (Линейный Авто Трансформатор Регулируемый). Этот вид стабилизаторов идеально подходит для больших мощностей от 10 до 100кВт. В бытовой эксплуатации встречаются стабилизаторы на мощности 10кВт, 30кВт, 50кВт. Диапазон регулирования таких стабилизаторов лежит в широких значениях, но и падение мощности тоже большое, как и потребление тока в режиме ХХ. Стабилизация заключается в перемещении ползунка по виткам катушки с помощью сервопривода. За напряжением следит микропроцессорная плата, которая и управляет куда двигать ползунок. Ввиду больших мощностей такие стабилизаторы создают большие помехи в электрическую сеть и требуют не только навыка но и опыт установки. Также одним из минусов это большие габариты и замедленная реакция на изменения напряжения сети. Механические стабилизаторы подходят для стабилизации напряжения с полупроводниковой и индуктивно-активной нагрузкой. Основная цель стабилизаторов с механическим регулированием — поддержание заданного напряжения с допуском +-5-8%.
Стабилизаторы сетевого напряжения
Устройства для выравнивания напряжения серии «Теплоком» призваны стабилизировать и повышать качество электрического снабжения. Стабилизаторы с одной фазой для отопительных систем могут быть размещены на различных объектах: в жилых помещениях, квартирах, коттеджах, офисах, предприятиях и учреждениях промышленного назначения. Во время изготовления прибора разработчиками были учтены особенности отечественных электрических сетей и нормировочные требования отопительного оборудования к качеству электронапряжения.
Стабилизирующее устройство «Теплоком» может применяться для выравнивания электрического питания электроприборов с общей поглощаемой мощностью не более 800 ВА.
Стабилизаторы напряжения «Теплоком» исполнены в герметическом корпусе, рассчитаны на круглосуточную эксплуатацию, в том числе в открытом пространстве.
Достоинства стабилизаторов напряжения
Стабилизаторы «Теплоком» были разработаны отечественными специалистами для пользования отечественным потребителем в сетях отечественного напряжения. Поэтому стабилизирующие устройства данного производителя обладают рядом несомненных преимуществ среди аналогов.
Приборы «Теплоком»:
- имеют в наличии специальную мощностную линейку аппаратов;
- подключаются простыми и безопасными способами;
- корпусы изготовлены из пожаробезопасных материалов и имеют небольшие габаритные размеры;
- оборудованы защитным автоматическим отключением при возникновении аварийной ситуации в сети;
- имеется защита от всплесков, которые влияют на параметры сети;
- встроена защита о молнии;
- аппарат разработан с учетом не только отечественных норм электроснабжения, но и европейских;
- имеет в активе огромную перегрузочную мощность.
Почему стабилизатор напряжения TEPLOCOM лучше для котла?
Вы наверняка уже в курсе про стабилизаторы брендов РЕСАНТА, ШТИЛЬ, ТЕПЛОКОМ (Бастион) и возможно других Китайских или Российских производителей. Этот обзор не столько рекламный, сколько технический с точки зрения покупателя. Основой станет всем известный бренд TEPLOCOM компании БАСТИОН. «Почему именно этот бренд?» -отвечаем: «Большинство компаний стараются похвалить свой товар и правильно поступают. Но на практике в итоге результат может стать плачевный! Компания БАСТИОН отличилась тем, что особо не занимается рекламой, а благодаря зарекомендовавшей себя надёжно и качественно работающей продукцией, стала узнаваемым брендом. К тому же ВИКО стремится предлагать только качественную и проверенную продукцию!» Поэтому мы расскажем Вам именно о продукции бренда TEPLOCOM, потому как, уверены в качестве и работе этого оборудования в котельных.
Котельное оборудование является наиболее чувствительным к электроснабжению. Вы наверняка слышали о проблемах электропитания котлов BAXI? Этот вид котлов придирчив к качеству электроснабжения. В ассортименте компании БАСТИОН имеется продукция для лечения болезни бытового электроснабжения. Основное направление TEPLOCOM — это котельное оборудование и системы видеонаблюдения. Обе эти ниши требуют качества в электроснабжении. К тому же в БАСТИОН TEPLOCOM для улучшения электроснабжения имеются не только стабилизаторы напряжения, но и оборудование гальванической развязки, устройства бесперебойного питания, способные питать котельную 24 часа, средства грозозащиты «АЛЬБАТРОС» и даже устройства фильтрации ВЧ помех.
Требования к стабилизатору
Итак, вы все-таки решили, что стабилизатор необходим. Следующее, что хотелось бы знать о стабилизаторах напряжения для газовых котлов: какой лучше? Сейчас разберемся.
Число фаз
Тут все элементарно. Абсолютно все газовые котлы с электронным управлением требуют для своей работы ноль и одну из фаз. Следовательно, нас должны интересовать только однофазные стабилизаторы напряжения для газового котла. Они, к слову сказать, всегда дешевле трехфазных, так что тут нам повезло.
Мощность
Теперь определимся с мощностью. Можно, конечно, не забивать голову и просто купить стабилизатор с большим запасом, но мы же не олигархи?
Если с котлом вы уже определились, то все просто. Открываем инструкцию по эксплуатации и находим потребляемую мощность. Например, тот же Бакси Луна-3 в зависимости от навороченности потребляет от 80Вт до 165 Вт:
Берем мощность из инструкции и умножаем ее на 1.3 — это и будет минимальная мощность стабилизатора.
Не спутайте потребляемую электрическую мощность котла с производимой им тепловой мощностью!
Если котла нет, а стабилизатор нужно купить прямо сейчас (ну всякое в жизни бывает!), то ищите модель от 400Вт. Этого будет вполне достаточно, ведь в подавляющем большинстве случаев, мощность котла лежит в диапазоне от 70 до 250 Вт. Есть, конечно, уникальные модели, потребляющие около 500 Вт, но вряд ли вы случайно такой купите.
Обратите внимание, что некоторые производители стабилизаторов указывают мощность не в Ваттах (Вт), а в Вольт-Амперах (ВА). Это делается специально, чтобы ввести покупателей в заблуждение
Полная мощность всегда больше, так как включает в себя реактивную составляющую. Поэтому создается иллюзия, что стабилизатор более крутой, чем есть на самом деле.
Если вам удалось выяснить только полную мощность стабилизатора (ВА), умножьте ее на поправочный коэффициент 0.7, и вы получите примерное значение активной мощности в Ваттах.
Тип
Современные стабилизаторы выпускают четырех типов*:
- электромеханические (с подвижным контактом);
- релейные (реле в качестве силовых ключей);
- электронные (когда вместо реле — тиристоры)
- и инверторные (с двойным преобразованием).
*Чем все эти стабилизаторы отличаются друг от друга можно глянуть .
Техника безопасности гласит, что при возникновении любой неисправности газового оборудования запрещается совершать любые действия, из-за которых может возникнуть искрение или открытый огонь. В инструкции к некоторым газовым котлам говорится то же самое:
Мы с вами люди грамотные, и безо всяких инструкций знаем, что не надо закуривать в комнате, заполненной газом. Но стабилизатору-то работать не запретишь, ему все равно, воняет газом или нет…
Поэтому электромеханические сразу исключаем. Они просто опасны.
Электромеханические (латерные) стабилизаторы категорически запрещено устанавливать в одном помещении с газовым оборудованием! В случае утечки газа искрение, возникающее во время перемещения подвижного контакта по обмоткам автотрансформатора, может привести к взрыву. Для работы в загазованном помещении лучше всего подойдет симисторный (тиристорный) стабилизатор напряжения для газового котла.
Еще один момент. Некоторые «специалисты» считают, что релейные стабы совершенно не совместимы с газовыми котлами в силу своего низкого быстродействия. Но позвольте! Возможно, когда-то в древние времена так и было, но сейчас релейные стабилизаторы практически не уступают электронным по скорости реакции.
Более того, я собственноручно проводил эксперимент: выдергивал котел из розетки и быстро-быстро втыкал обратно. И он продолжал работать как ни в чем не бывало. Сколько времени длилась данная манипуляция? 0.2 секунды? Ну пусть даже 100 мс. А скорость срабатывания даже самых убогих релюшек в несколько раз выше (не превышает 20 мс).
Правда релейный стабик время от времени будет щелкать своими релюшками. Если для вас это неприемлемо, ищите тиристорный/симисторный, они работают бесшумно.
Итак, подведем итоги. Вот какой стабилизатор нужен для газового котла:
- однофазный;
- с мощностью на 30-40% больше мощности котла. Если мощность котла неизвестна, то сгодится любой стабилизатор от 400 Вт;
- любого типа, кроме электромеханического. Можно и электромеханику, если вынести ее в другую комнату.
Для того, чтобы вам было легче сделать выбор стабилизатора для газового котла, далее я приведу ключевые особенности нескольких, наиболее распространенных в России моделей.
Правила эксплуатации оборудования Теплоком и Скат
Компания Бастион гарантирует, что стабилизаторы и источники бесперебойного питания безукоризненно прослужат 2-5 лет, при условии соблюдения всех требований, относительно безопасной эксплуатации.
Обязательными условиями для обеспечения гарантийных обязательств и обслуживания являются:
- Соответствие параметров напряжения в сети заявленным мощностям стабилизирующего оборудования.
Отсутствие в помещении повышенной сырости, токопроводящей пыли и паров агрессивных веществ.
Поддержание рабочей температуры (за исключением специальных преобразователей, предназначенных для монтажа на улице) +5 -40°С.
Подробные требования эксплуатации указываются в технической документации, прилагаемой в комплекте к приобретаемому оборудованию.
Стабилизаторы для отопительных систем
Многие модели стабилизаторов «Теплоком» ориентированы на работу с газовыми отопительными котлами. Данные устройства могут функционировать со всеми видами импортных и отечественных газовых настенных и напольных котлов, зависящих от снабжения электроэнергией. Простота в подключении позволяет монтировать стабилизаторы на объектах без лишних затрат. Однофазные приборы выравнивания электротока были специально разработаны для защиты отопительного оборудования. Они имеют максимально высокий порог реагирования на изменения электрического потока и не вносят помехи в питающие контуры напряжения.
Стабилизаторы для котлов серии «Теплоком» были протестированы на совместимость эксплуатации с такими газовыми обогревателями, как Vaillant, Junkers, Thermona, Bosch, Buderus, Alphatherm и многими другими.
Данные стабилизаторы представлены моделями TEPLOCOM ST – 222/500/888.
Достоинства и недостатки
Преимущества преобразователя
Релейные стабилизаторы от Теплоком отличаются рядом преимуществ:
- недорогая цена при длительном сроке эксплуатации;
- функционирование при входном напряжении диапазона 140-290 В;
- скорость срабатывания от 100 до 200 В/сек;
- маленькие габариты и небольшая масса;
- подсоединение к оборудованию с нулевой нагрузкой;
- микропроцессорный тип управления, обеспечивающий коммутацию обмоток при переходе через ноль;
- минимальный износ контактов;
- наличие нескольких степеней защиты – от скачков напряжения, аварийных ситуаций на линии, высокочастотных помех, погодных факторов.
Характеристики ИБП
Схема подключения
Релейный стабилизатор реагирует на параметры напряжения и выравнивает его до нужного предела. Аппарат необходим по следующим причинам:
- при выходе из строя импортный газовый котел, не подключенный к бесперебойнику, придется заменять, что предусматривает финансовые затраты;
- при колебаниях напряжения сокращаются сроки эксплуатации котельного оборудования и насосов;
- внезапное выключение системы отопления приведет к дальнейшим поломкам коммуникаций.
Стабилизатор Теплоком является современным устройством со множеством функций.
Простота и удобство подключения
Газовые котлы относятся к фазозависимому оборудованию, поэтому для подсоединения ИБП нужна инструкция производителя. В ней указывается поэтапный алгоритм работ:
- Подключить сетевую вилку стабилизатора в розетку с напряжением 220 В.
- Дождаться появления индикатора «Сеть».
- Через 5-10 минут прибор начнет работать.
1 раз в 6 месяцев понадобится вытирать пыль, проверять работоспособность изделия и целостность контактов.
Миниатюрные размеры
Функции стабилизатора
Подобрать стабилизатор напряжения серии Теплоком можно для напольных и настенных газовых котлов. В зависимости от модели различаются параметры ширины, глубины и высоты:
- ST 222/500 – 104х104х135 мм;
- ST 555 – 130х170х85 мм;
- ST 888 и ST 1515 – 169х210х101 мм;
- СТ 400 и 600 Invertor – фазоинверторные, 242х170х98 мм;
- ST-1000 и ST-1500 – 305х171х128 мм;
- СТ-1300 – 322х220х134 мм.
Устройства рассчитаны на напряжение от 222 до 1515 ВА, соответствуют ГОСТ 14254-2015.
Защита от колебаний напряжения, молний и аварий в сети
В условиях нормального напряжения трансформатор дает +/-15 В колебания. При наличии в сети 220 В напряжение сразу поступает к потребителю, имеет коэффициент трансформации 1. В диапазоне 205-235 В выходное напряжение не меняется. При скачках происходит следующее:
- меньше 205 В – задействуется вторичная обмотка с коэффициентом 1,75. Отвод замыкается, ток идет на выходные контакты;
- выше 235 В – активируется вторичная обмотка, коэффициент трансформации которой 0,94. Напряжение выравнивается до 220 В.
Система защиты от аварий реализуется:
- С помощью порогов всплеска и проседания тока на выходе – за несколько секунд выключается нагрузка. При нормализации параметров напряжение предохранителя работает снова.
- С помощью байпаса – напряжение подается в обход схемы, неисправность можно устранить без выключения котла.
Высокий предел перегрузочной мощности
Большая перегрузочная мощность обеспечивает применение бесперебойников совместно с оборудованием, для которого характерен высокий пусковой ток. Ставить устройство можно в закрытом помещении, подключать к настенным и напольным котлам с открытой или закрытой камерой сгорания.
ИБП Teplocom и Skat
Современные системы отопления в большинстве своем являются энергозависимыми. Для стабильной работы газового котла необходимо электричество. Чувствительный процессор, контролирующий работу отопительного оборудования, остро реагирует на скачки, а также внезапные отключения напряжения в сети.
Источники бесперебойного питания, выпускаемые компанией Бастион, потребуются в трех случаях:
- Постоянные веерные отключения сети.
Низкое сетевое напряжение.
Перенапряжение сети.
ИБП предназначены для выравнивания рабочего напряжения, а также обеспечения автономной работы котла при отключении электричества. Потребителю предлагают бесперебойники двух моделей: Теплоком и Скат.
Модельный ряд бесперебойников
Как уже отмечалось, ИБП, выпущенные компанией Бастион, полностью адаптированы к особенностям эксплуатации в условии отечественных энергосетей.
-
Teplocom 300 – предназначен для автономного переключения котла на резервное питание в случае отключения электроэнергии. Работает от одной аккумуляторной батареи. Допускается подключение АКБ с автомобиля.Время резерва Teplocom 300, до 12 часов непрерывной работы котла. ИБП обеспечивает на выходе синусоидальную форму напряжения, погрешность на выходе составляет ±10 %. Предусмотрена напольная и настенная установка.
Teplocom 600 – обеспечивает необходимые условия для работы газового котла и системы отопления в течение 48 часов. Допускается подключение нескольких внешних АКБ. Автоматическое переключение на резервное питание в Teplocom 600 выполняется за 0,3 с. Порог переключения 188-245 В. Используется микропроцессорное управление. ИБП Теплоком обеспечивает синусоидальную форму выходного напряжения.
Teplocom 1000 – ИБП Теплоком Он-лайн для газового котла, используется для подключения автоматики и других узлов, которым критично даже мгновенное пропадание электроэнергии. Подключается к двум аккумуляторным батареям. Допускается подключение к автомобильным АКБ.Блок бесперебойного питания On-line Teplocom 1000 использует принцип электронного формирования нейтрали. Гальваническая развязка исключает появление электромеханических помех, влияющих на работу котла.Источник бесперебойного питания Teplocom для настенных газовых котлов работает по принципу двойного преобразования, что обеспечивает минимальную погрешность выходного напряжения ± 3%. Имеется встроенная функция автоматического байпаса.
SKAT UPS 10000 RACK – источник бесперебойного питания для газового котла Skat Бастион предназначен для промышленного и бытового применения, особенно на объектах особой важности. Главным достоинством SKAT UPS 10000 RACK является большая мощность оборудования до 10000 ВА, а также возможность обеспечения длительного резерва системы отопления.Источник бесперебойного питания Skat UPS 10000 RACK для газовых отопительных котлов имеет маркировку LT long time. Допускается одновременное подключение к ИБП двадцати внешних АКБ. Система может использоваться в качестве автономного источника питания для всего дома. На выходе образуется чистая и стабильная синусоида. Используется принцип двойного преобразования.
SKAT UPS 3000 RACK – станция с возможностью одновременного подключения к шести АКБ, с мощностью 3000 ВА. SKAT UPS 3000 RACK – это ИБП двойного преобразования, что объясняет высокую точность выходного напряжения с погрешностью не более ± 3%. Предусмотрена функция стабилизации и подавления импульсов электромеханических помех. Максимальное время автономной работы 21-22 часа. Тип используемых АКБ – герметичные свинцово-кислотные. Номинальное напряжение 12 В.
ИБП, изготавливаемые компанией Бастион, могут подключаться к обычным автомобильным аккумуляторам, что упрощает их комплектацию и процесс дальнейшей эксплуатации.
Плюсы и минусы ИБП Теплоком и Скат
Главным преимуществом оборудования, производимого компанией Бастион, является полная адаптация к российским условиям энергопотребления, а также наличие некоторых функций:
- Возможность использования обычных автомобильных АКБ.
Чистый синус на выходе.
Возможность дистанционного управления.
Высокая степень защиты IP 20.
В качестве дополнительных преимуществ можно выделить: заводскую гарантию, предоставляемую в течение 5 лет.
Как показывают отзывы, недостатки в основном связаны с неправильным выбором оборудования. Поэтому, перед приобретением ИБП следует получить грамотную консультацию относительно технических параметров.
Стабилизаторы напряжения TEPLOCOM
Главная особенность серии ST служит диапазон мощностей. Как говорилось выше существует пять видов моделей: ST-222, ST-555, ST-888, ST-1300 и ST-1515. Шаг такой взят не спроста.
Автотрансформатор по своей конструкции всегда имеет потребляемую паразитную мощность холостого хода! Чем выше производительность стабилизатора, тем выше потребляемая мощность Холостого Хода. Для уменьшения переплат за электроэнергию в процессе работы стабилизатора и был подобран такой шаг. Марка стабилизатора ST-555 указывает на номинальную мощность в 555 Вольт-Ампер(ВА).
Вольт-Ампер — это показатель «полной мощности», т.е. запас производительности автотрансформатора при определенном токе и напряжении. Обычно используется для указания «реактивной мощности».
«Активная мощность (Вт)» рассчитывается умножением «полной мощности» на коэффициент 0,7 Например: . Допустимая нагрузка при учете нестабильности линии напряжения высчитывается отниманием запаса в 30%. Итого номинальная постоянная активная нагрузка . Пиковая кратковременная 388Вт + 5% = 407Вт.
TEPLOCOM ST-555 Идеальный вариант для газового котла со встроенным насосом и электроклапанами!!!! Средняя потребляемая мощность таких котлов как раз варьируется в пределах 260-280Вт.
Так как современные котлы содержат насосы, вентиляторы, клапана и другие устройства индуктивного характера, такой показатель будет важен для выбора стабилизатора. Связано это с тем, что все электродвигатели работают на «реактивной и активной составляющей».
Отсюда получаем вывод, что для насосов и автоматики котлов нужен стабилизатор с большим запасом «реактивной составляющей». В связи с этим сразу же отсеиваются стабилизаторы основанные на электронной стабилизации (симисторы, тиристоры, линейного преобразования).
Вот теперь картина немного прояснилась. Тогда возникает вопрос: «Стабилизаторы РЕСАНТА используют автотрансформаторы, тогда почему не работают должным образом?». Ответ будет банально прост: «Все дело в исполнении схемы стабилизации». Стабилизаторы ТЕПЛОКОМ выполнены по схеме включения автотрансформатора с «псевдо» гальванической развязкой, что отсутствует у стабилизаторов сторонних производителей. Такая конструкция схемы позволяет не только регулировать напряжение в широком диапазоне, но и позволяет соблюсти гальваническую фазность и симметричность. Нулевая линия получается явно развязана (словно подключена к заземлению). Что дает не только низкий уровень помех питающей линии, но и точность синусоиды (чистоту амплитуды напряжения). Однако такая конструкция требует большой запас «реактивной мощности», что явно бросается в глаза при взгляде на магнитопровод автотрансформаторов ТЕПЛОКОМ. Они не просто большие, а огромные.
Следовательно, большой запас производительности автотрансформатора и дает широкий диапазон рабочих напряжений, без потери чистоты синусоиды. Магнитопровод во время работы накапливает огромное количество энергии, что дает возможность при больших длительных просадках выдавать необходимые 220В +-5%.
Результатом отточенной конструкции в плюсе с продуманным функционалом контроллера становится отказоустойчивое качественное устройство, коим и являются стабилизаторы ТЕПЛОКОМ серии ST.
Заключение.
Мы рассказали о способах защиты котельного оборудования и видах устройств способных это осуществить. На сегодняшний день много разных БРЕНДОВ способных предоставить спектр возможностей в этой области, возможно имеются и другие БРЕНДЫ устройств защиты бытовой электроники. Однако, на текущий момент, всё же, лидирующие позиции остаются за компанией БАСТИОН TEPLOCOM. Мы уверены, что Вы шагнёте в нужном направлении, изучив предоставленный Вам материал. А в век нано электроники, ранее незаметная проблема электроснабжения, становится «Ахиллесовой пятой» способной в неожиданный час нанести сокрушающий удар бытовой технике.
Помните!!! Планируя строительство котельной, дома, да и вообще — всегда отводите должное внимание системам защиты: заземления, грозозащиты (защите от молний), резервного питания и стабильного электроснабжения.
